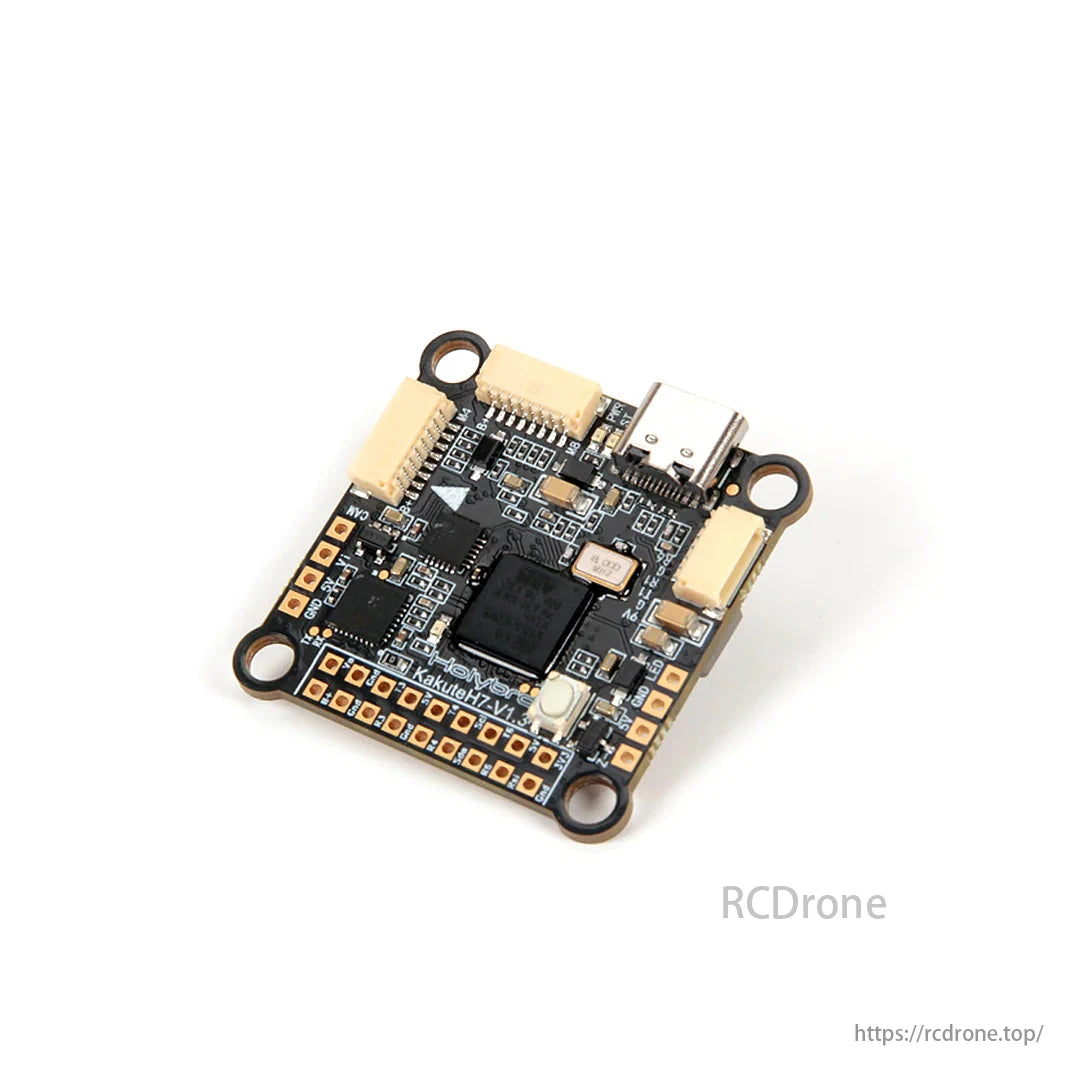

Pengawal Penerbangan Holybro Kakute H7 v1.3 (MPU6000).

Versi yang sedang dihantar pada masa ini ialah Kakute H7 V1.3. V1.3 ini kini mempunyai USB-C, 9V 3A BEC untuk VTX dan penyambung JST-SH untuk port VTX.

Penerangan:

Pengawal Penerbangan Holybro Kakute H7 v1.3 penuh dengan ciri termasuk Bluetooth bersepadu, port Dwi plug-and-play 4in1 ESC, palam kamera HD, barometer, OSD, 6x UART, slot kad MicroSD Blackbox penuh, 5V dan 9V/3A BEC, susun atur pematerian yang mudah dan banyak lagi.

Kakute H7 dibina berdasarkan ciri terbaik pendahulunya F7 dan menambah baik lagi pada komponen perkakasan dan susun atur. Dengan cip Bluetooth onboard (pilihan), anda boleh melakukan konfigurasi Betaflight dan menala secara wayarles pada telefon anda dengan Apl Android & IOS SpeedyBee. Kakute H7 sedia DJI HD. Ia mempunyai port plug-and-play yang mudah dengan pengawal selia 9V on-board yang direka untuk memberi kuasa kepada pemancar video HD anda seperti DJI/Caddx FPV Air Unit & Caddx Vista sambil menyokong sistem analog.

Ia mempunyai 6x UART khusus port dengan penyongsangan terbina dalam untuk peranti (UART2 digunakan untuk telemetri Bluetooth), bersama-sama dengan slot Kad MicroSD penuh untuk pengelogan data Blackbox hampir tanpa had. Dwi penyambung palam dan main 4in1 ESC, membolehkan sokongan palam dan main yang mudah untuk konfigurasi Octocopter x8 dan memastikan ia mudah dan bersih. OSD BetaFlight bersepadu memudahkan untuk memaparkan maklumat penting pada paparan FPV anda seperti voltan bateri, masa penerbangan, amaran, RSSI, ciri audio pintar dan banyak lagi. Ia juga sedia untuk penerbangan autonomi dengan barometer dalam kapal. Terdapat pad LED & buzzer, pad I2C (SDA & SCL) untuk GPS/Magnetometer luaran

Pengawal penerbangan Holybro Kakute H7 v1.3 menampilkan perisian tegar Betaflight, serasi dengan kamera analog yang memerlukan kawalan keluaran kuasa dan motor. Persediaan ini mudah dan mudah untuk quadcopters (x4) dan octocopters (x8), termasuk iCelifters dengan 2 palam ESC. Selain itu, peranti ini menyokong sambungan Bluetooth. Nota: Untuk konfigurasi Octocopter x8, sila laraskan meter amperage kepada 84 pada skala.

Kakute H7 V1.3 Spesifikasi :

• MCU - STM32H743 pemproses 32-bit berjalan pada 480 MHz
• Epoksi underfill profesional untuk tetulang mekanikal
• IMU - MPU6000
• Barometer - BMP280
• OSD - AT7456E
• Cip Bluetooth onboard - ESP32-C3  (Pilihan)
  • SpeedyBee IOS & Apl Android Serasi
  • Nota: Bluetooth onboard ditetapkan untuk dimatikan secara automatik apabila pengawal penerbangan dibuka kunci (lengan) dan dihidupkan secara automatik apabila pengawal penerbangan dikunci (lucutkan senjata) dalam Betaflight
• 6x UART (1,2,3,4,6,7; UART2 digunakan untuk telemetri Bluetooth)
• 9x Output PWM (8 Output Motor, 1 LED)
• 2x JST-SH1.0 8pin ESC port (4in1 ESCs, x8/Octocopter serasi)
• 1x port VTX 6pin JST-SH1.0 (Untuk Sistem HD seperti Caddx Vista & Unit Udara)
• Voltan input bateri: 3S - 8S
• BEC 5V 2A Samb.
• BEC 9V 3A Samb
• Jenis USB-C
• Pemasangan - Lubang 30.5 x 30.5mm/Φ4mm dengan Grommet Φ3mm
• Dimensi - 35x35mm
• Berat - 8g

Ikuti rajah yang disediakan di bawah untuk menyediakan penerima anda sendiri: penerima berasaskan siri TBS (mod Spektrum/Penerima).

Sasaran Perisian Tegar

• BetaFlight: KakuteH7 (v4.2.11 & lebih baharu)
• INAV: KakuteH7 (4.0.0 & lebih baharu) Sokongan kad SD ditambah dalam 4.1.0.
• ArduPilot: KakuteH7 (4.2.0 & lebih baharu)
• PX4: KakuteH7 (PX4 v1.13 atau lebih baharu)

Pakej Termasuk:

• 1x Kakute H7 V1.3 Pengawal Penerbangan
• 4x M3 Gromet Silikon
• 2x JST-SH1.0_8pin 150mm Kabel (Untuk ESC)
• 2x JST-SH1.0_6pin 80mm & 150mm Kabel (Untuk DJI Udara Unit)
• 1x JST-SH1.0_6pin Berwarna Silikon 150mm Kabel (Untuk Caddx HD Sistem dan lain VTX)
