Penerangan：

Ciri Teratas:

• Reka bentuk litar yang dipertingkatkan, komponen yang lebih baik dan hingar elektrik yang lebih rendah!

• Penyambung DJI HD VTX (Palam dan Main / Tiada pematerian diperlukan)

• LED penunjuk FC untuk penyahpepijatan visual

• 512MB BlackBox


• Dengan penapis LC


Spesifikasi:

• Corak pelekap: 35*35mm/ 4mm diameter lubang PCB

• Smartaudio / IRC Tramp VTX protokol disokong

• Sasaran perisian tegar: IFLIGHT_BLITZ_F7_PRO

• Voltan Masukan: 14. 8V-34V (4S-8S LIPO)

• Output motor: 4x (SH1. 25 penyambung)

• Denyar: 512MB (Denyar Kotak Hitam)

• Siri I2C: pad SDA / SLA

• Dimensi: 41*41. 5mm

• Barometer: DPS310

• Cip OSD: AT7456E

• Pengawal LED: Ya

• MCU: STM32 F722

• Berat: 17g (±2)

• Pad bip: Ya

• Gyro: MPU6000

• UARTS: 6


Cadangan pendawaian:

• UART1 untuk VTX HD/Analog

• UART2 untuk  Penerima

• UART4 untuk GPS

• UART5 untuk Telemetri ESC

• 8×Dshot/PWM output

• 1×I2C  untuk GPS Mag


Petua

• 1. F722 MCU mempunyai penyongsang dalam.

• 2. SBUS, CRSF, ELRS, IBU, DSM DLL. boleh disambungkan ke mana-mana UART_RX yang tidak digunakan, kami cadangkan anda menyambung ke Uart_RX2

• 3. Frsky SmartPort, Tramp & Smartaudio boleh disambungkan ke mana-mana UART_TX yang tidak digunakan, kami cadangkan anda menyambung ke Uart_TX1

• 4. F port boleh disambungkan ke mana-mana UART_TX yang tidak digunakan, kami cadangkan anda menyambung ke Uart_TX2


Penyambung yang Disertakan (Palam dan Mainkan wayar abah-abah):

• 1xGH1. 25 Penyambung 7pin untuk HD VTX/VTX Analog(RX2/GND/RX1/TX1/GND/+12V/Video keluar)

• 1xGH1. 25 Penyambung 8pin untuk ESC1 (GND/VBAT/M1/M2/M3/M4/CUR/RX5)

• 1xGH1. 25 Penyambung 8pin untuk ESC2 (GND/VBAT/M5/M6/M7/M8/CUR/RX5)

• 1xGH1. 25 Penyambung 4pin untuk GPS&Mag(+5V/GND/TX4/RX4/SDA/SCL)


• 1xGH1. 25 Penyambung 3pin untuk kamera Analog (Video dalam/GND/+5V)

• 1xGH1. 25 Penyambung 4pin untuk Mana-mana Penerima(GND/+5V/RX2/TX2)

• 1xGH1. 25 Penyambung 4pin untuk LED&Beeper(LED/BZ-/+5V/GND)


Apa yang ada dalam pakej?

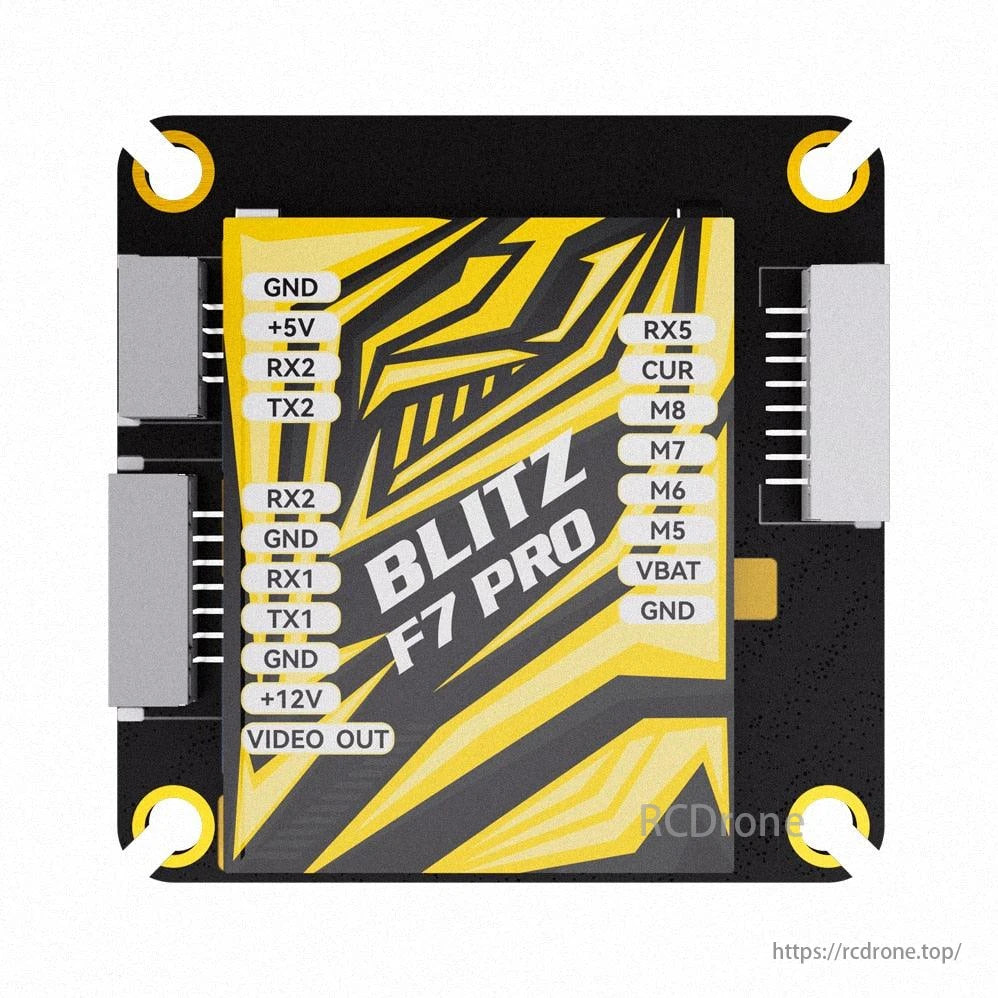

• 1 pc Pengawal Penerbangan BLITZ F7 Pro

• 1 set penyambung FC (seperti di atas)

• 1 set grommet silikon
