Gambaran keseluruhan
MAD 6X-12 M6C12 set lengan dron ialah sistem pendorong sedia untuk digunakan yang direka untuk aplikasi berbilang pemutar industri. Ia menyediakan kapasiti muatan 3.3-4.7kg setiap pemutar, dengan tujahan maksimum 10kg setiap pemutar. Reka bentuk yang ringan mengekalkan berat kombo pada hanya 505g, memastikan kecekapan tinggi dan prestasi penerbangan yang optimum. Sistem ini sesuai untuk pemeriksaan jarak jauh, pemetaan dan ukur dron.
Ciri-ciri Utama
-
Pemasangan Plug-and-Play
Set lengan serasi dengan tiub lengan dron 30mm, 28mm dan 25mm, termasuk gelang penyesuai untuk pemasangan yang mudah. Reka bentuk satu palam dan skru menghilangkan keperluan untuk pendawaian yang rumit. -
Motor Tanpa Berus Berkecekapan Tinggi
Dilengkapi dengan motor M6C12, menampilkan stator 64x12mm dan reka bentuk elektromagnet yang dioptimumkan, memberikan operasi yang lancar dan kebolehpercayaan yang tinggi dalam aplikasi industri. -
Pelesapan Haba Unggul
Kipas penyejuk sentrifugal dan matriks pelesapan haba aluminium mengurangkan suhu motor dengan berkesan, meningkatkan kebolehpercayaan operasi dan memanjangkan tempoh penerbangan, walaupun dalam keadaan suhu tinggi. -
60A FOC ESC bersepadu
- Algoritma kawalan pintar untuk tindak balas pendikit dan kestabilan yang dipertingkatkan
- Persediaan parameter automatik untuk operasi mesra pengguna
- Prestasi pemanduan yang cekap mengurangkan suhu kerja ESC
- Menyokong konfigurasi bateri LiPo 8S-14S
-
Kipas Tahan Lama & Aerodinamik
- Menggunakan kipas HAVOC komposit karbon lipat 22 inci, ringan namun sangat tahan lama
- Reka bentuk hujung sayap ke atas meminimumkan gangguan aliran udara, mengurangkan getaran dan bunyi untuk kecekapan penerbangan yang lebih baik
-
Perlindungan IP45
Reka bentuk kalis habuk dan kalis air gred industri, memastikan operasi yang selamat dalam pelbagai keadaan cuaca. -
Penunjuk LED terbina dalam
- Tiada pemasangan LED luaran diperlukan
- Warna LED menunjukkan status ESC dan persediaan putaran motor
- Pilihan LED yang tersedia: merah dan hijau
Spesifikasi Teknikal
Parameter | 6X-12 KV150 | 6X-12 KV170 |
---|---|---|
Teras Maks | 8802g/pemutar @48V | 10703g/pemutar @48V |
Berat Berlepas yang Disyorkan | 2000-3100g/pemutar @48V | 3300-4700g/pemutar @48V |
Voltan yang Disyorkan | 12S LiPo | 12S LiPo |
Suhu Operasi | -20~60°C | -20~60°C |
Berat Kombo Unit | 505g | 505g |
Panjang Wayar Sambungan | 710mm/780mm | 710mm/780mm |
Tiub Karbon Serasi | 30/28/25mm | 30/28/25mm |
Saiz Baling-Baling | 22x7.0 inci (558.8x177.8mm) | 22x7.0 inci (558.8x177.8mm) |
Berat baling-baling | 65g/pc | 65g/pc |
Saiz Pemegun Motor | 64x12 mm | 64x12 mm |
Berat Motor | 280g | 280g |
Nama Model ESC | Pekeliling 60A FOC | Pekeliling 60A FOC |
Voltan Input Maks ESC | 60.9V | 60.9V |
Arus Input Maks ESC | 60A | 60A |
Arus Puncak Maks ESC | 120A (10S) | 120A (10S) |
Frekuensi Isyarat Pendikit Maks ESC | 50~450Hz | 50~450Hz |
Voltan Disyorkan ESC | 12S | 12S |
Permohonan
Sistem pendorong ini direka untuk dron berbilang pemutar gred industri yang digunakan dalam aplikasi pemeriksaan, pemetaan dan ukur udara jarak jauh. Kecekapan tinggi, kemudahan plug-and-play, dan rintangan alam sekitar yang mantap menjadikannya pilihan yang sangat baik untuk profesional dalam operasi UAV.
Pakej Termasuk
- 1 x 6X-12 M6C12 motor dengan ESC bersepadu
- Kipas lipat HAVOC 1 x 22 inci
- 1 x Cincin penyesuai pemasangan (untuk tiub lengan 30mm, 28mm, 25mm)
- 1 x Kabel sambungan kuasa dan isyarat
Set lengan dron ini memberikan tujahan, daya tahan dan kebolehpercayaan yang unggul, menjadikannya pilihan terbaik untuk aplikasi UAV berbilang pemutar industri.
Butiran

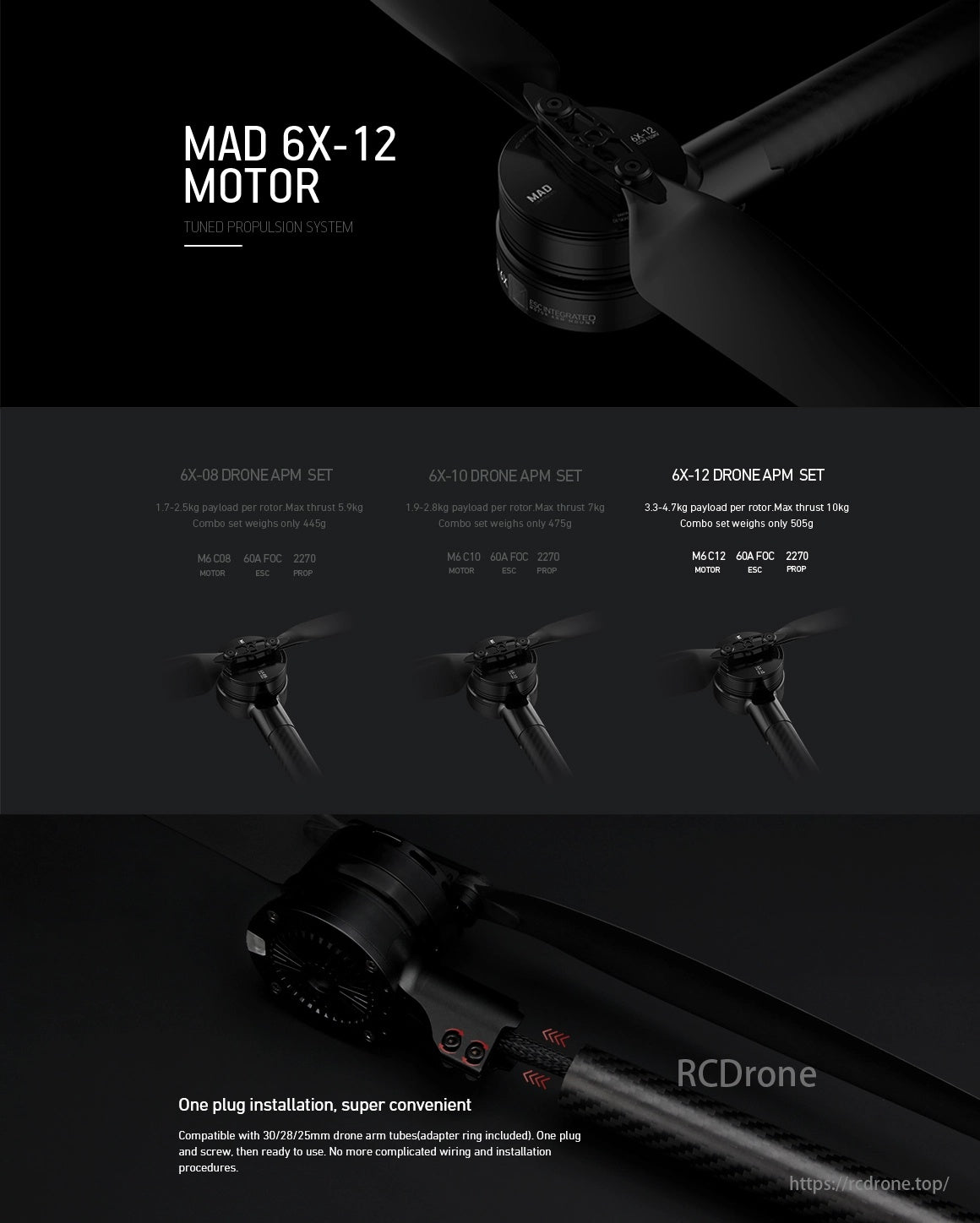

MAD 6X-12 Motor menawarkan sistem pendorong yang ditala untuk dron. Tersedia dalam set 6X-08, 6X-10 dan 6X-12, setiap satu dengan kapasiti muatan dan tujahan yang berbeza-beza. Berat hanya 445g hingga 505g. Pemasangan satu palam memastikan kemudahan, serasi dengan pelbagai tiub lengan dron. Tiada pendawaian yang rumit diperlukan.

Pelesapan haba yang hebat dengan kipas penyejuk sentrifugal dan kepingan aluminium. 60A FOC ESC bersepadu memastikan prestasi pintar dan boleh dipercayai, meningkatkan tindak balas pendikit dan kestabilan. Kipas lipat HAVOC 2270 yang cekap adalah ringan, pepejal dan mengurangkan hingar untuk kecekapan yang dipertingkatkan.

Set kombo propulsi MAD 6X-12 yang mudah dan cekap untuk penerbangan ketahanan. Ciri termasuk rintangan air dan habuk IP45, penunjuk LED terbina dalam dengan pilihan merah atau hijau. Parameter meliputi tujahan, berat, voltan, suhu dan komponen yang serasi seperti kipas, motor dan ESC.

Butiran lukisan produk kombo pendorong dengan motor 6X-12 150KV dan 170KV, kipas lipat HAVOC 22x7.0. Jadual menyenaraikan pendikit, voltan, arus, kuasa, tork, RPM, tujahan, kecekapan untuk pelbagai tetapan. Prestasi optimum pada berat berlepas yang disyorkan; elakkan beban berlebihan untuk keselamatan.

Dokumen ini menyediakan penyelesaian masalah untuk ESC menggunakan penunjuk dan bunyi LED. Ia menyenaraikan pelbagai gejala kerosakan, kemungkinan punca dan penyelesaian untuk isu seperti motor tidak dihidupkan, bip tidak normal dan corak lampu penunjuk. Pengguna boleh mendiagnosis masalah semasa pemeriksaan kendiri dan fasa operasi untuk memastikan pengawal motor berfungsi dengan baik.
