Pengawal Penerbangan MATEK F405-VTOL - Baro OSD MicroSD Card Blackbox 2-6S LiPo ArduPilot INAV untuk RC Multirotor Pesawat Sayap Tetap

• MCU: STM32F405RGT6, 168MHz , 1MB Denyar
• IMU: ICM42688-P
• Baro: SPL06-001
• OSD: AT7456E
• Kotak Hitam: Slot kad MicroSD
• 6x UART,  1x pilihan Softserial_Tx(INAV)
• 12x output PWM
• 1x I2C
• 4x ADC (VBAT, Semasa, RSSI, Kelajuan Udara)
• 1x PINIO ganti
• USB/Beep Extender dengan Type-C(USB2.0)
• Penyongsang terbina dalam pada UART2-RX untuk input SBUS
• Input Dwi Kamera Boleh Tukar

Perisian Tegar FC

• ArduPilot: MatekF405-TE
• INAV: MATEKF405TE_SD (INAV 5.0 atau lebih baharu)

PDB

• Julat voltan input: 6.8~30V (2~6S LiPo)
• Perintang deria: 100A berterusan, puncak 220A
• 5x pad kuasa ESC, jumlah berterusan 100A
• Sokong beban berterusan sehingga 100A pada pad ESC berhampiran perintang sensor semasa
• Sokong beban berterusan sehingga 30A & puncak 50A pada setiap pad ESC Quadcopter
• Pembahagi Voltan Bateri 1K:20K (Skala 2100 dalam INAV,  BATT_VOLT_MULT 21.0 dalam ArduPilot)
• Senor Semasa: 220A,  3.3V ADC  (Skala 150 dalam INAV,  66.7 A/V dalam ArduPilot)

Output BEC 5V

• Direka bentuk untuk pengawal Penerbangan, Penerima, OSD, Kamera, Buzzer, 2812 LED_Strip, Buzzer, modul GPS, Kelajuan Udara
• Arus berterusan: 2 Amps

BEC 9V /12V output

• Direka bentuk untuk Pemancar Video, Kamera, Gimbal dll.
• Arus berterusan: 2 Amps
• Pilihan 12V dengan pad Pelompat
• untuk keluaran 9V/12V yang stabil, voltan input hendaklah > voltan keluaran +1V

BEC Vx output

• Direka untuk Servos
• Voltan boleh laras, 5V Lalai, 6V atau 7.2V melalui pelompat
• Arus berterusan: 8 Amps,  Puncak 10A
• untuk output Vx yang stabil, voltan input hendaklah > voltan Vx +1V

BEC 3.3V output

• Direka bentuk untuk modul Baro / Kompas dan luaran 3.Peranti 3V
• Pengawal Selia Linear
• Arus berterusan: 200mA

Fizikal

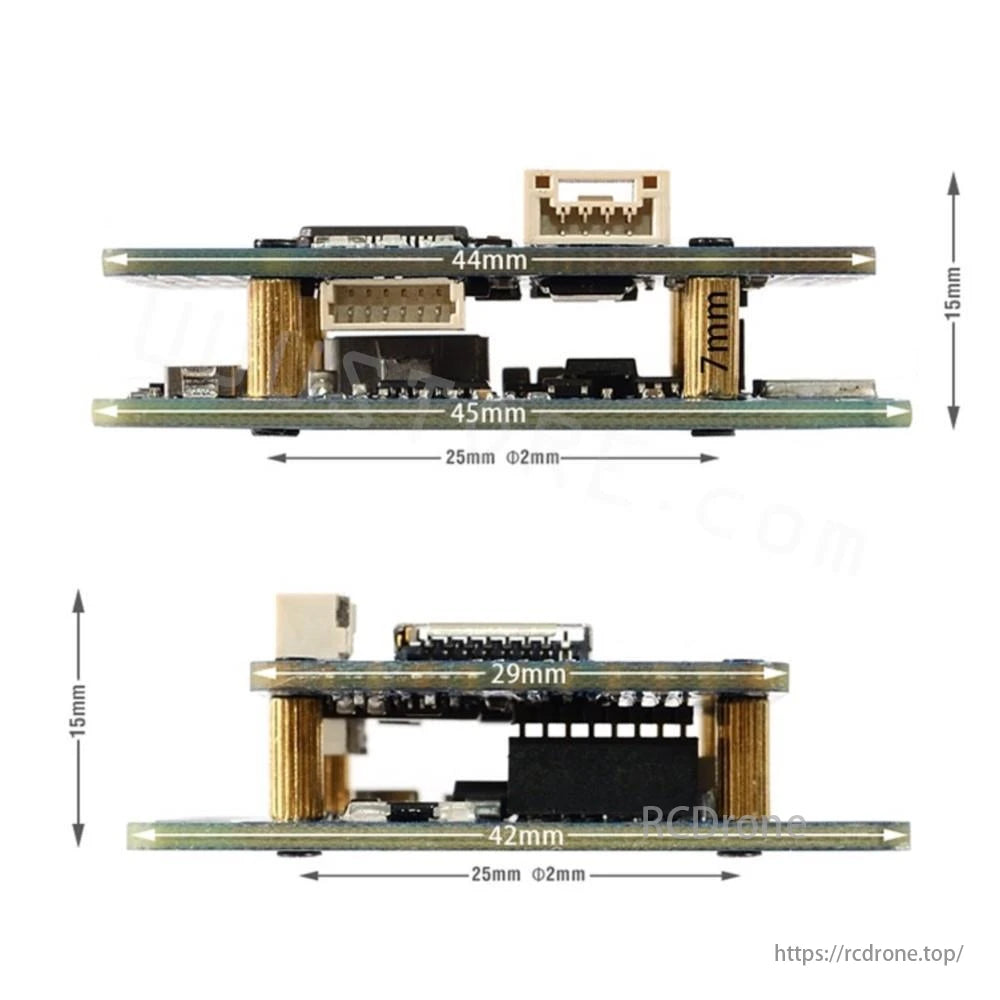

• Pemasangan: 25 x 25mm-Φ2mm, 35 x 35mm- Φ4mm
• Dimensi: 45 x 42 x 15mm
• Berat: 25g  dengan penyesuai USB/buzzer

Termasuk

• 1x F405-VTOL
• 1x USB(Jenis-C)/Bip (Buzzer pasif) Pemanjang + 20cm kabel JST-SH-6P ke JST-SH-6P untuk pemanjang USB.
• 1x 20cm JST-GH-4P ke kabel JST-GH-4P untuk port I2C
• 1x Rubycon ZLH 35V 470uF kapasitor
• Dupont 2.54 pin  (Papan dihantar tidak dipateri)

Panduan Mula Pantas F405-VTOL  PDF

http://www.mateksys.com/downloads/Manual/F405-VTOL_Manual.pdf

R21K27-09 PADA JFF M1O-5883 GPS boleh berfungsi dengan mana-mana Pendawaian UART_TX & RX ganti (Bal g)

Perhatikan bahawa produk ini menyokong tetapan BEC (Battery Eliminator Circuit) untuk 6V/7V, dengan tetapan lalai 5V pada arus berterusan 8A. ESC (Pengawal Kelajuan Elektronik) tidak dibekalkan melalui USB. Untuk kamera, pastikan kedua-duanya ditetapkan kepada format video yang sama, sama ada PAL atau NTSC. Selain itu, julat voltan yang disyorkan untuk bateri LiPo ialah antara 4.4-4.8V.
