Matek SVPDB-12S Papan Agihan Kuasa Servo (Servo PDB), BEC 12A 9-55V Input ke 5V/6V/8V

Gambaran Keseluruhan

Matek Servo PDB SVPDB-12S adalah papan pengagihan kuasa servo yang direka untuk membekalkan kuasa servo yang stabil dari VBAT menggunakan BEC terintegrasi. Ia menyokong julat VBAT IN yang luas dari 9-55V dan menyediakan output Vx yang boleh laras sebanyak 5V, 6V, atau 8V (lalai 5V) untuk rel servo, dengan arus output berterusan sehingga 12A dan puncak 20A.

Ciri Utama

• VBAT IN julat input 9-55V
• Keluaran servo Vx boleh laras: 5V / 6V / 8V (lalai 5V)
• Pengatur langkah penukaran segerak (buck); kecekapan tipikal 88% hingga 96%
• Arus keluaran berterusan sehingga 12A; arus puncak 20A
• Penutupan terma
• Perlindungan arus lebih dengan pemulihan sendiri
• Tahan litar pintas keluaran (2 saat)
• Tiada perlindungan untuk polariti input terbalik
• Tanda papan termasuk: “Servo PDB”, “SVPDB-12S”, “VBAT IN 9-55V”, dan “GND”
• Pad servo/kuasa dilabel dengan nombor saluran 2-10 dan rel dilabel “G” dan “Vx” (seperti yang ditunjukkan dalam gambar produk)

Untuk pertanyaan mengenai pemasangan dan keserasian, hubungi perkhidmatan pelanggan di support@rcdrone.top or lawati https://rcdrone.top/.

Spesifikasi

Apa yang Termasuk

• 1x SVPDB-12S
• Pin Dupont 2.54mm (dihantar tanpa disolder)

Aplikasi

• Pengawal penerbangan tanpa BEC khusus untuk servo
• Mengurangkan kehilangan litar dan penurunan voltan pada wayar kuasa servo untuk pesawat RC berskala besar

Butiran

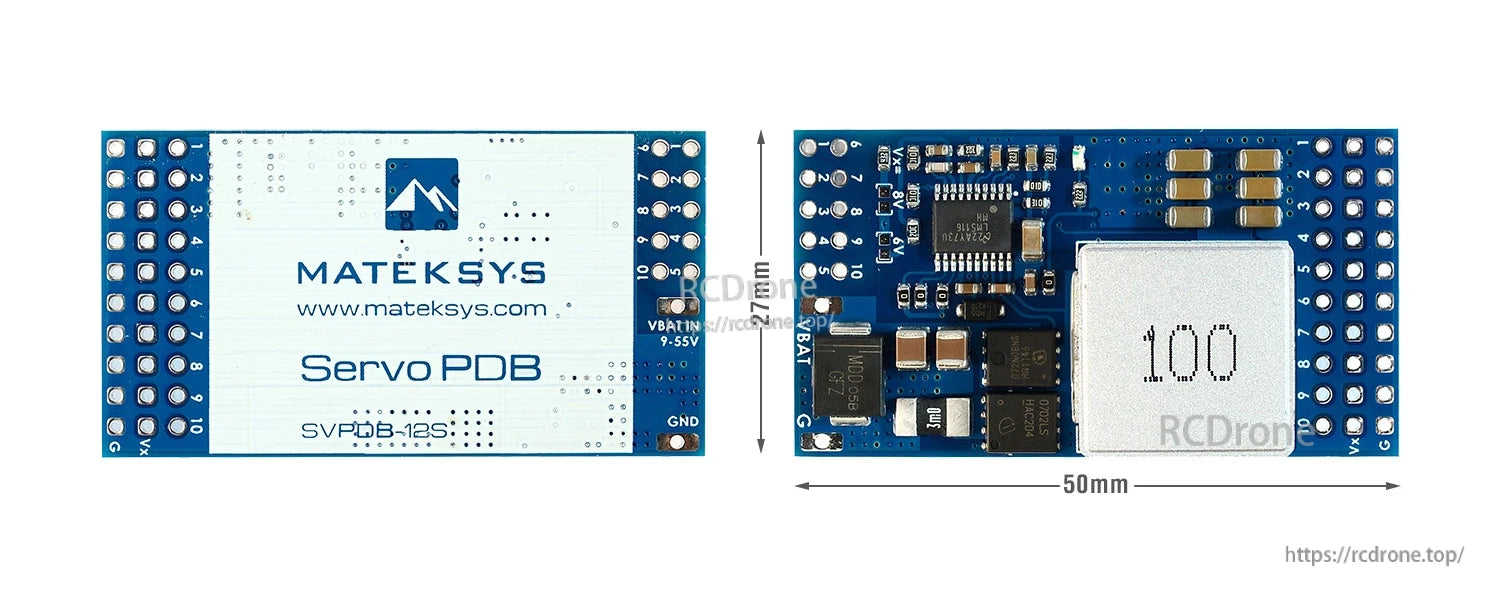

Matek SVPDB Servo PDB menyediakan susun atur pengagihan kuasa yang padat dengan input VBAT yang jelas dilabel (9–55V) dan pad GND.

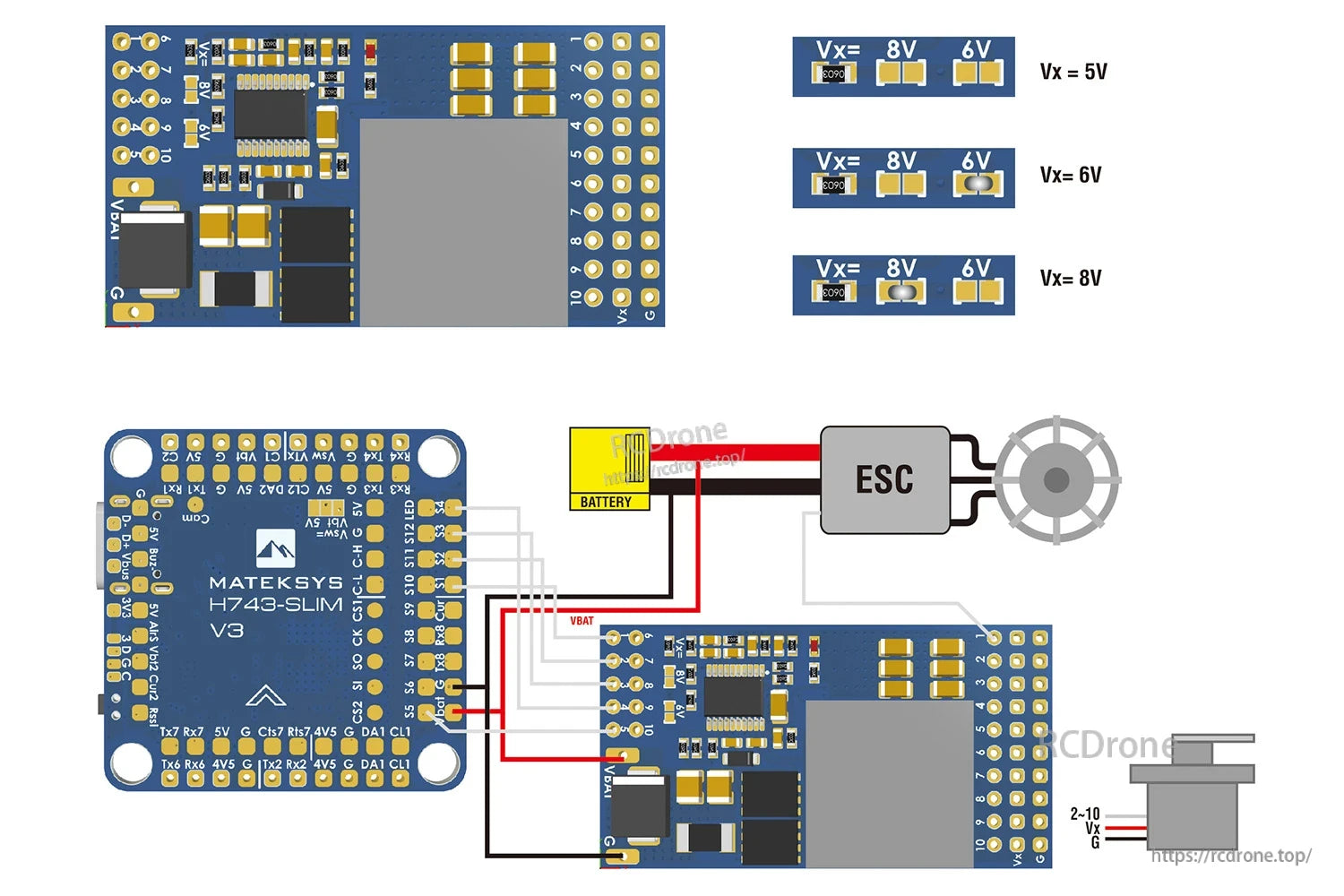

Matek SVPDB menyediakan pengagihan kuasa VBAT dengan output Vx yang boleh dipilih (5V, 6V, atau 8V) untuk menyambungkan pengawal penerbangan, ESC, dan servo.

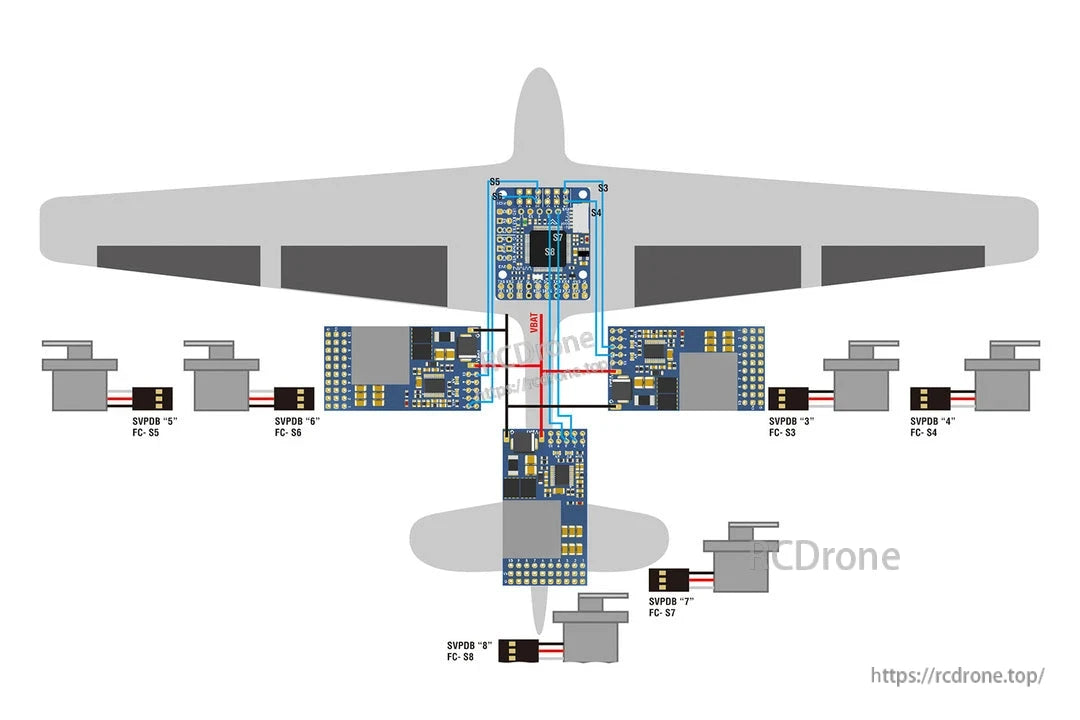

Peta susun atur Matek SVPDB menunjukkan sambungan servo (S3–S8) dan penghalaan kuasa VBAT untuk membantu merancang pendawaian sayap tetap yang bersih dan betul.
