Penerima RATEFPV ELRS 2.4G dengan Antena T IPEX Gen 1

Tinjauan

Penerima RATEFPV ELRS 2.4G adalah penerima ExpressLRS yang kompak untuk pembinaan FPV. Ia menggunakan sambungan antena IPEX Generasi 1 dan antena berbentuk T dipole antenna, dengan pilihan panjang antena 40 mm dan 90 mm untuk disesuaikan dengan pelbagai susun atur bingkai. Pad solder separuh lubang menyediakan kawasan sentuhan yang lebih besar untuk pengkabelan penerima.

Ciri Utama

• Penerima ExpressLRS 2.4G dengan sokongan protokol CRSF/SBUS.
• Antara muka antena IPEX Generasi 1.
• Antena berbentuk T dipole tersedia dalam panjang 40 mm atau 90 mm.
• Pad solder separuh lubang untuk sambungan solder yang kukuh dan penggantian wayar yang lebih mudah.
• Faktor bentuk kompak 17 x 10.7 x 3 mm.
• Pad penerima dilabel RX, TX, 5V, dan GND untuk sambungan pengawal penerbangan.

Spesifikasi

Nota Pemasangan

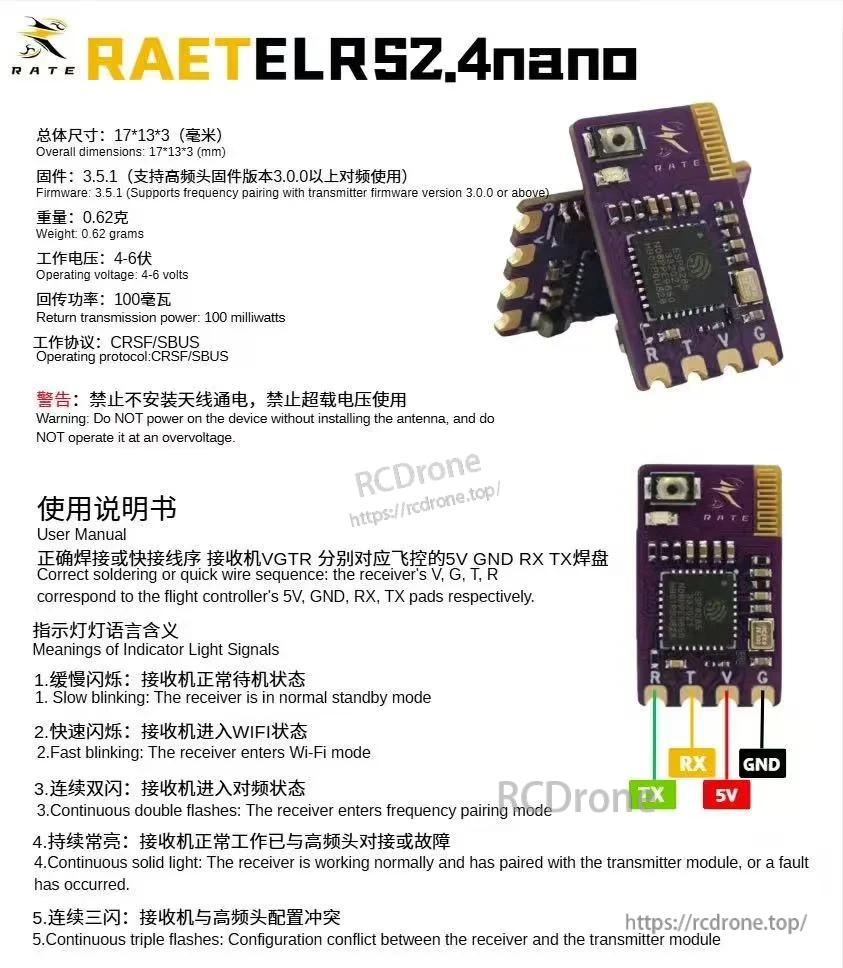

Sambungkan penerima TX ke pengawal penerbangan RX, dan penerima RX ke pengawal penerbangan TX. Sambungkan pad 5V dan GND ke pad kuasa pengawal penerbangan yang sesuai. Pasang antena sebelum menghidupkan penerima, dan jangan mengoperasikannya melebihi voltan input yang ditentukan.

Apa yang Termasuk

• Penerima RATE ELRS 2.4G
• Satu antena berbentuk T 40 mm atau 90 mm
• Satu kabel rata 4-pin
• Dua tiub haba 14 x 20 mm

Untuk sokongan produk dan bantuan pemasangan, hubungi rcdrone.top.

Butiran

Penerima kompak menggunakan pad solder separuh lubang untuk memberikan kawasan sentuhan yang lebih besar bagi pengkabelan yang selamat dan penggantian yang lebih mudah.

Pilih antena T-dipole 40 mm atau 90 mm untuk sesuai dengan ruang dan susun atur kerangka FPV.

Pakej ini termasuk antena berbentuk T, kabel rata 4-pin, dan dua tiub penyusut haba 14 x 20 mm untuk pemasangan.
