papan Sambungan Mini reComputer J101 untuk Jetson Nano – HDMI 2.0, GbE, USB 3.0/2.0, 2x CSI, M.2 Key E, microSD, 5V/3A

Overview

Papan Sambungan Mini reComputer J101 adalah papan pengangkut yang kaya dengan antara muka untuk NVIDIA Jetson Nano (SODIMM 260-pin). Ia menyediakan output paparan HDMI 2.0, Ethernet Gigabit (10/100/1000M), 1x USB 3.0 Type‑A, 2x USB 2.0 Type‑A, USB Type‑C (kuasa masuk) dan USB Type‑C (mod peranti), penyambung kamera CSI ganda, slot M.2 Key E PCIe 2230 untuk modul Wi‑Fi/Bluetooth, slot kad micro SD (CLK 48MHz), header 40‑pin dan 12‑pin, RTC, dan header kipas PWM 5V. Papan ini sepadan dengan jejak dan hampir sama dengan reka bentuk fungsional papan pengangkut kit pemaju NVIDIA Jetson Nano B01 (100 mm x 80 mm x 29 mm), menawarkan jalan yang kos efektif untuk membina dan menilai aplikasi AI tepi.

Ciri Utama

• Direka untuk modul Jetson Nano (SODIMM 260‑pin)
• Faktor bentuk serasi dengan papan pengangkut kit pemaju NVIDIA Jetson Nano B01; tidak serasi dengan kit pemaju A01
• HDMI 2.0, GbE, USB 3.0/2.0, antara muka kamera CSI ganda
• M.2 Slot Kunci E (2230) untuk pengembangan Wi‑Fi/BT
• Slot kad Micro SD untuk pengembangan storan (Frekues CLK 48MHz)
• Header 40-pin, header multifungsi 12-pin, penyambung RTC, dan header kipas PWM 5V
• Dokumen pematuhan tersedia: CE, FCC, RoHS, REACH, UKCA, KC (lihat sijil)

Nota

• Fungsi kad SD menyokong Frekues CLK 48MHz secara reka bentuk untuk memenuhi keperluan pensijilan. Arahan untuk menukar kelajuan IO disediakan di sini.
• Versi papan pengangkut reComputer J1010 yang lebih baru mempunyai semua fungsi kad SD.
• Untuk penggunaan SSD dengan reComputer Jetson, Seeed mengesyorkan model 128GB, 256GB, dan 512GB dari Seeed.

Spesifikasi

Apa yang Termasuk

• reComputer Papan Pembawa J101 x1

Aplikasi

• Robot Bergerak Autonomi (AMR)
• Analisis Video AI
• Penglihatan Mesin
• Generative AI

Dokumen

• lembar data reComputer J101 v2
• reComputer J101 PCBA 2D &dan 3D
• Perbandingan Peranti dan Papan Pembawa NVIDIA Jetson
• Katalog Perkakasan NVIDIA Jetson Seeed

ECCN/HTS

Butiran

Raspberry Pi SEEED Studio NVIDIA Rakan HDMI GPIO.Papan pembawa AI tepi yang kos efektif dengan penyambung modul Jetson 260-pin. Dilengkapi dengan port CSI, USB 3.0, dan USB 2.0. Termasuk penunjuk, Ethernet Gigabit M2, dan butang untuk sambungan Wi-Fi dan Bluetooth.

Papan Sambungan Mini J101 termasuk port kamera CSI, slot Micro SD, M.2 kunci E, penyambung 40-pin dan 260-pin, header RTC dan kipas, USB, HDMI, Ethernet Gigabit, dan port kuasa/data Type-C.

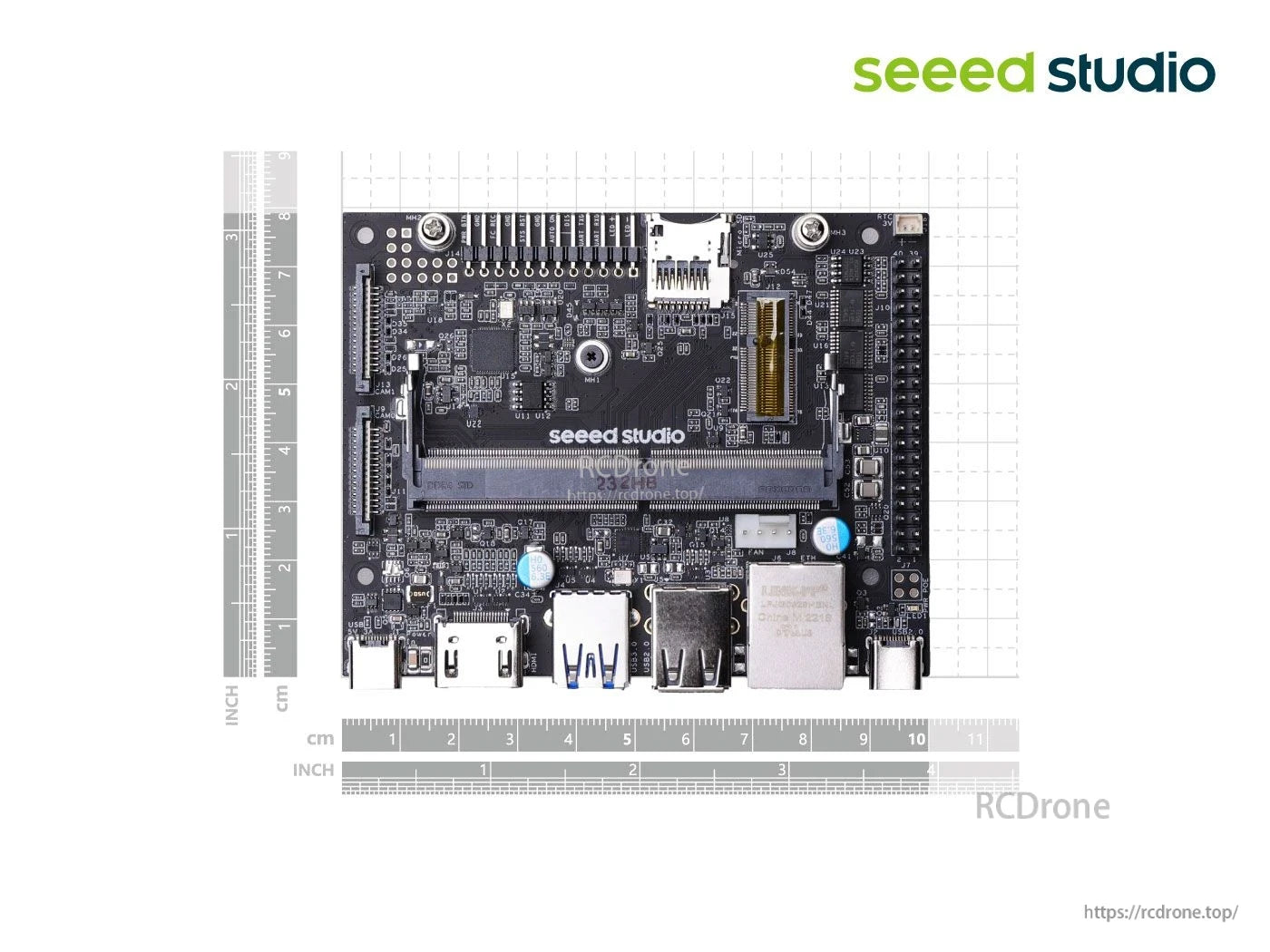

Papan Sambungan Mini J101 untuk NVIDIA Jetson Nano, menampilkan antara muka USB, HDMI, microSD, CSI, M.2, dan RTC. Serasi dengan kit pemaju 2GB dan standard, dimensi 100x80x29 mm.
