Gandingan Aci Flange Logam Teguh, Lubang 3–8mm dan Pilihan Berulir M3/M4/M6
Gandingan Aci Flange Logam Teguh, Lubang 3–8mm dan Pilihan Berulir M3/M4/M6
CHIHAI MOTOR
Tidak dapat memuatkan ketersediaan pengambilan
Tinjauan

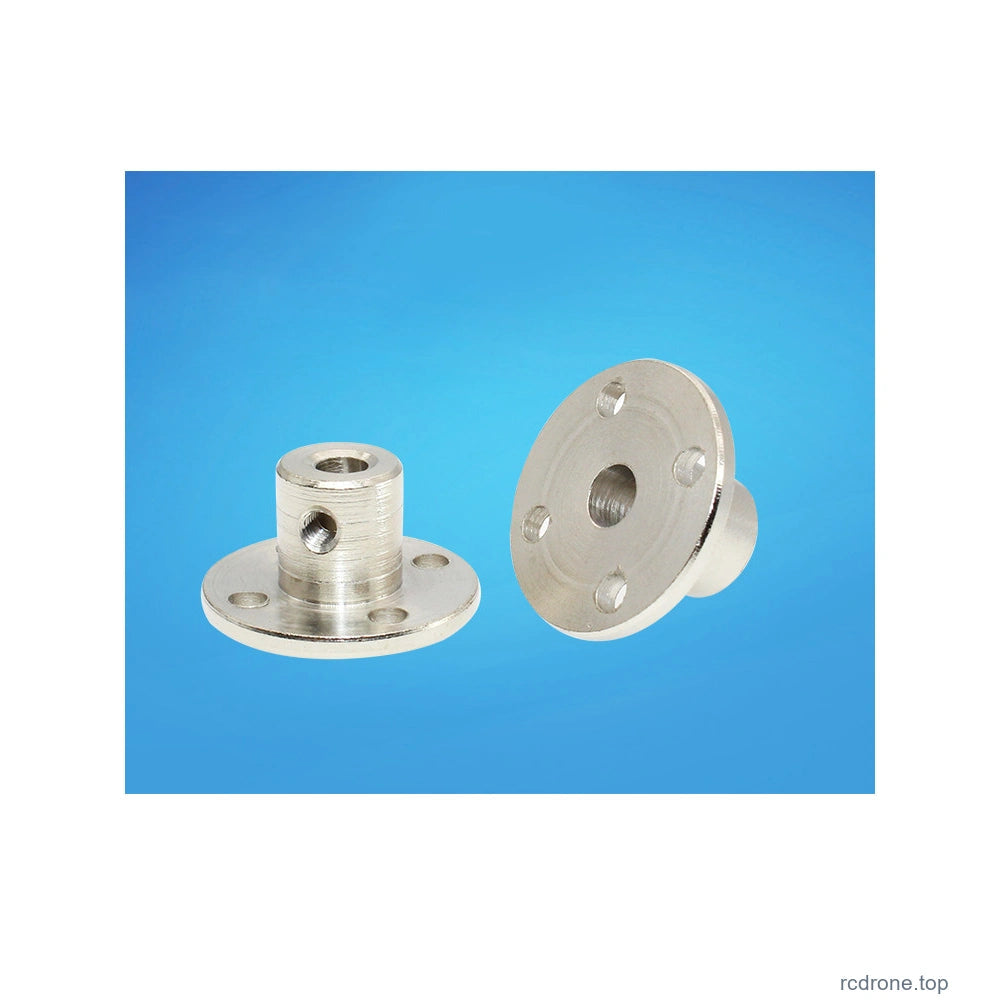

Ini penyambung aci flang kaku menghubungkan aci yang sepadan ke permukaan rata atau mekanisme melalui cakera pemasangan bulatnya. Pilih lubang licin, lubang berulir dalaman, atau aksesori skru set dan kunci hex yang berasingan. Pemilih produk mewakili item-item yang berbeza ini dan bukannya jenis lubang yang boleh ditukar ganti.
Ciri-ciri
- Flang dan hub logam untuk sambungan mekanikal yang padat.
- Lima saiz lubang licin: 3, 4, 5, 6 dan 8 mm.

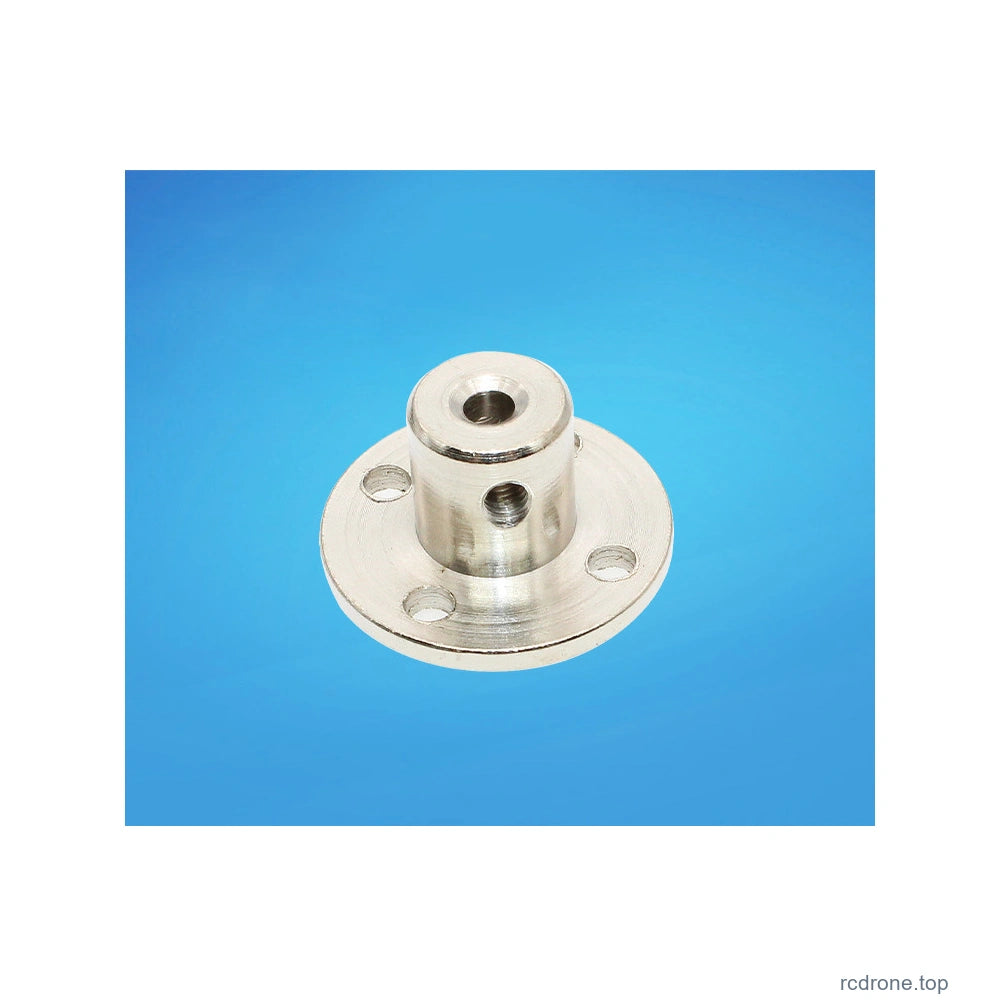

- Empat lubang pemasangan muka pada reka bentuk flang lubang licin yang ditunjukkan.
- Skru set radial bertentangan mengamankan aci licin yang sepadan.
- Alternatif lubang berulir dalaman M 3, M 4 dan M 6.
- Pilihan skru set M 3 atau M 4 dan kunci hex yang berasingan.

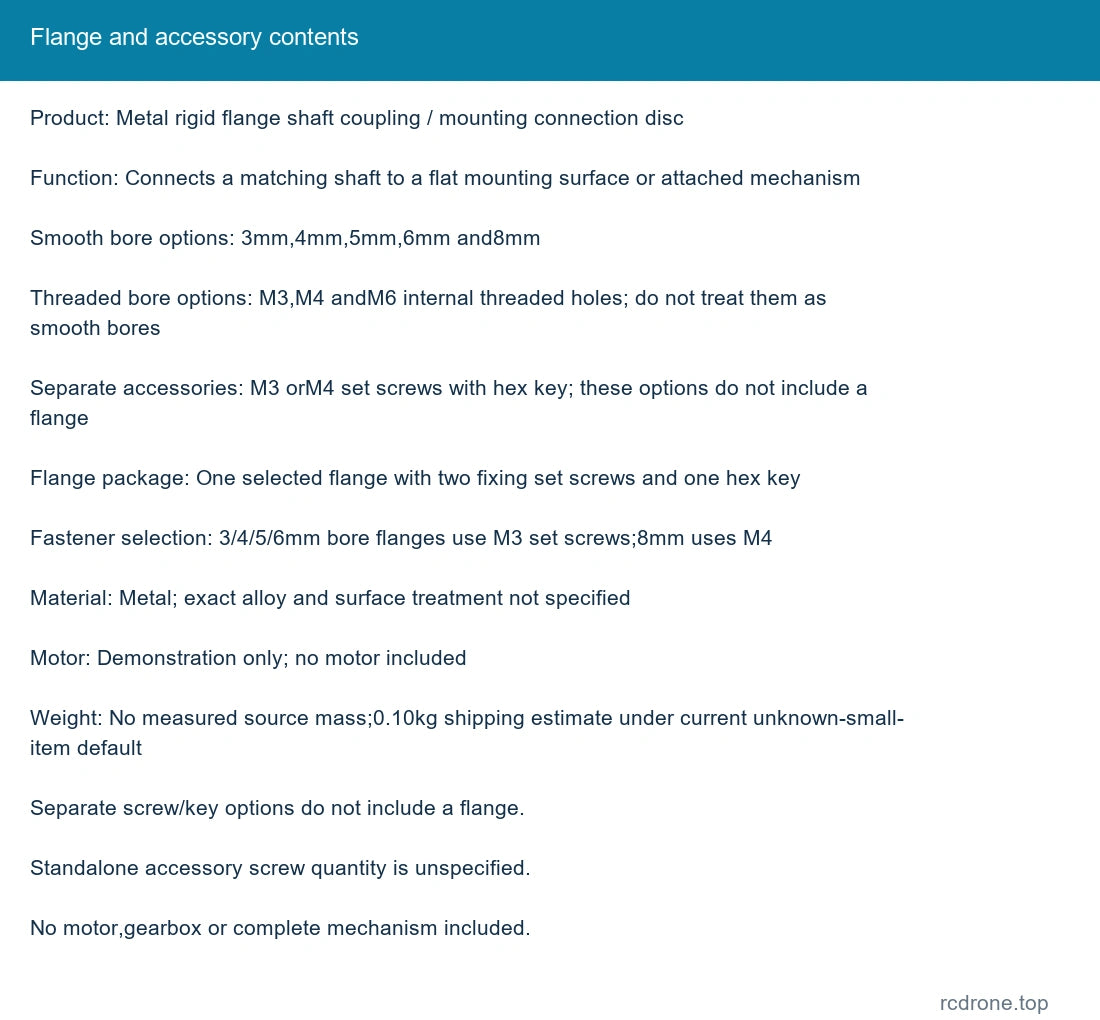

Spesifikasi
| Produk | Penghubung aci flang kaku logam / cakera sambungan pemasangan |
| Fungsi | Menyambungkan aci yang sepadan ke permukaan pemasangan rata atau mekanisme yang dilampirkan |

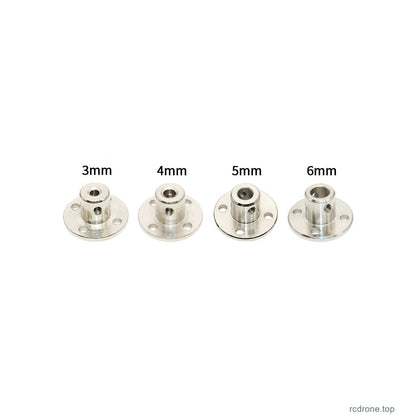

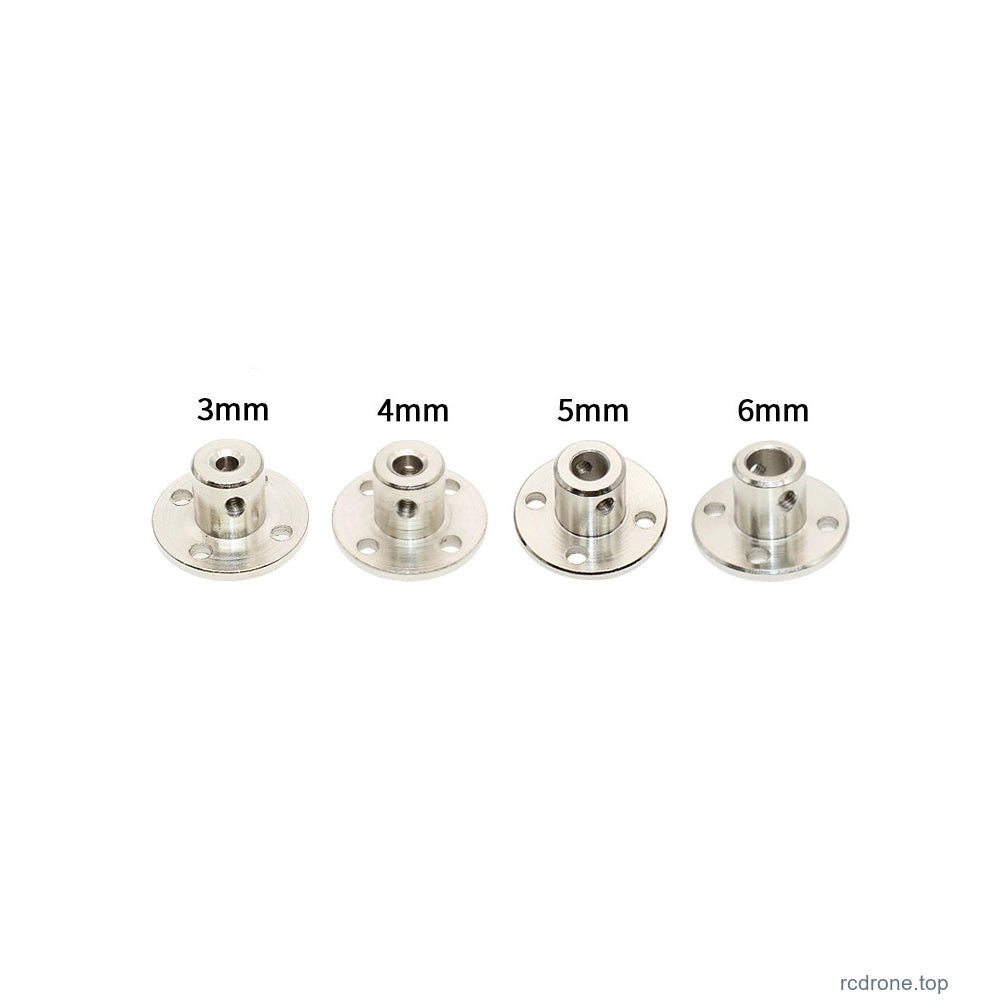

| Pilihan lubang licin | 3 mm, 4 mm, 5 mm, 6 mm dan 8 mm |
| Pilihan lubang berulir | M 3, M 4 dan M 6 lubang berulir dalaman; jangan anggap sebagai lubang licin |
| Aksesori berasingan | Skru set M 3 atau M 4 dengan kunci heksagon; pilihan ini tidak termasuk flang |
| Pakej flang | Satu flang terpilih dengan dua skru set pengikat dan satu kunci heksagon |
| Pemilihan pengikat | Flang lubang 3/4/5/6 mm menggunakan skru set M 3; 8 mm menggunakan M 4 |
| Bahan | Logam; aloi dan rawatan permukaan yang tepat tidak dinyatakan |
| Motor | Demonstrasi sahaja; tiada motor disertakan |
| Berat | Tiada jisim sumber yang diukur; 0.10 kg anggaran penghantaran di bawah item kecil tidak diketahui default |

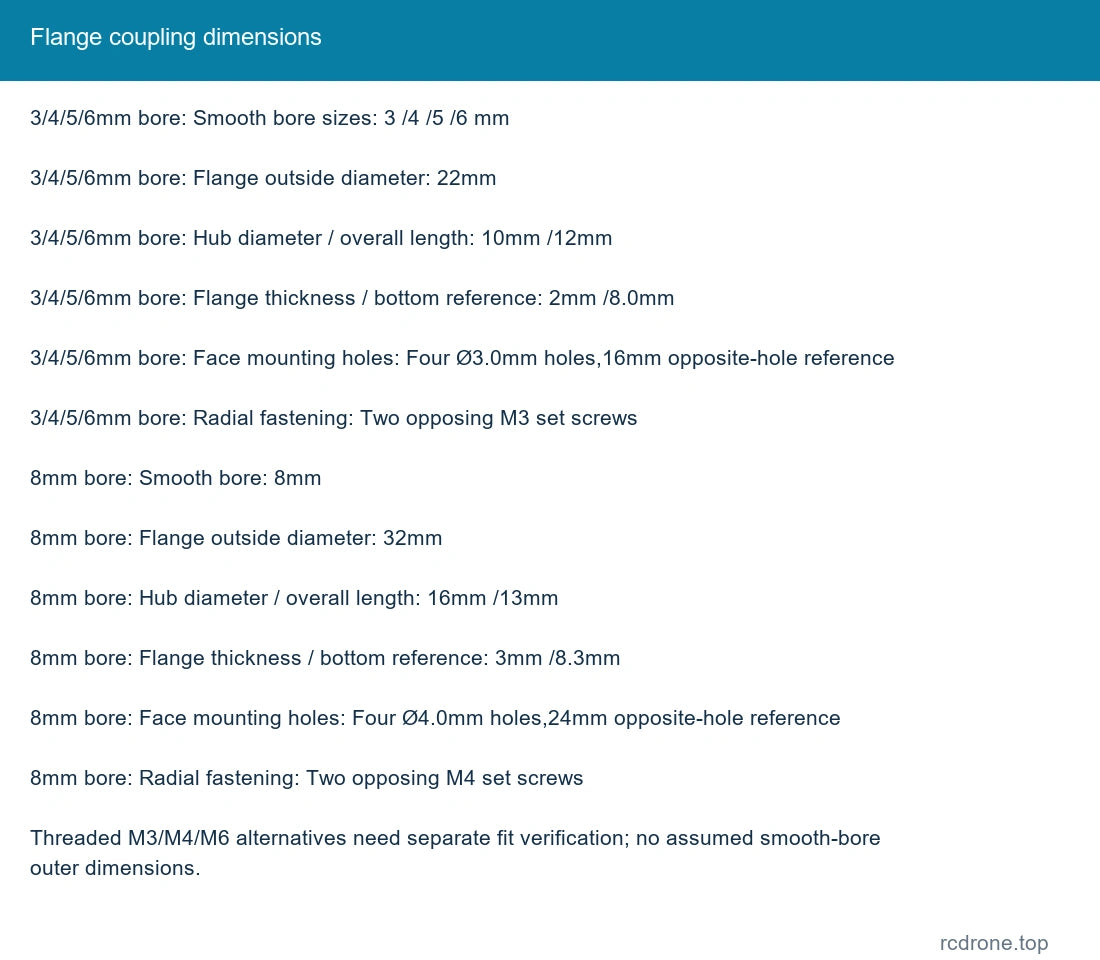

3–6 mm Dimensi Smooth-Bore
| Saiz smooth bore | 3 /4 /5 /6 mm |
| Diameter luar flange | 22 mm |
| Diameter hub / panjang keseluruhan | 10 mm /12 mm |
| Ketebalan flange / rujukan bawah | 2 mm /8.0 mm |
| Lubang pemasangan muka | Empat Ø3.0 mm lubang, 16 mm rujukan lubang bertentangan |
| Pemasangan radial | Dua skru set M 3 bertentangan |
Dimensi Lurus 8 mm

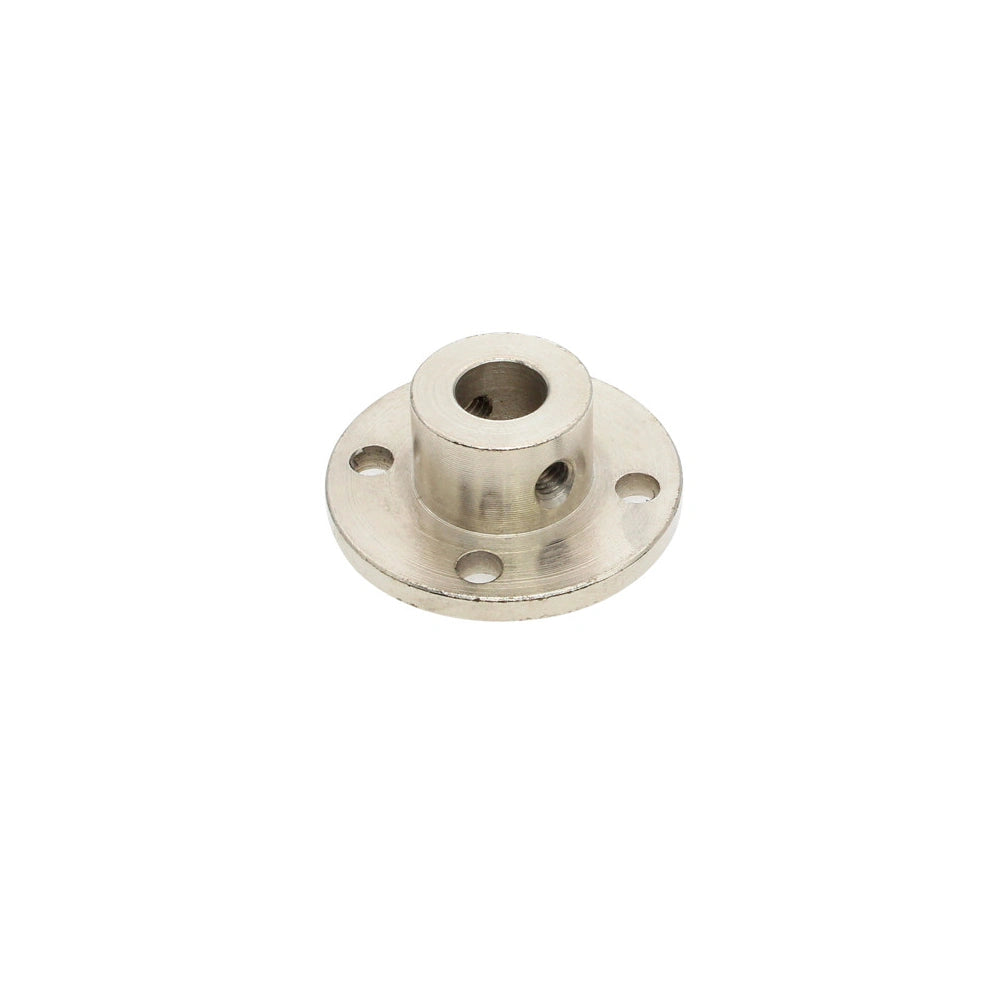

| Lubang licin | 8 mm |
| Diameter luar flang | 32 mm |
| Diameter hub / panjang keseluruhan | 16 mm /13 mm |
| Ketebalan flang / rujukan bawah | 3 mm /8.3 mm |
| Lubang pemasangan muka | Empat lubang Ø4.0 mm, 24 mm rujukan lubang bertentangan |
| Pemasangan radial | Dua skru set M 4 bertentangan |

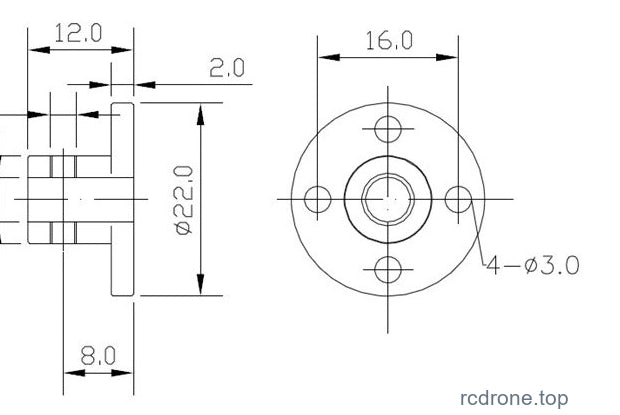

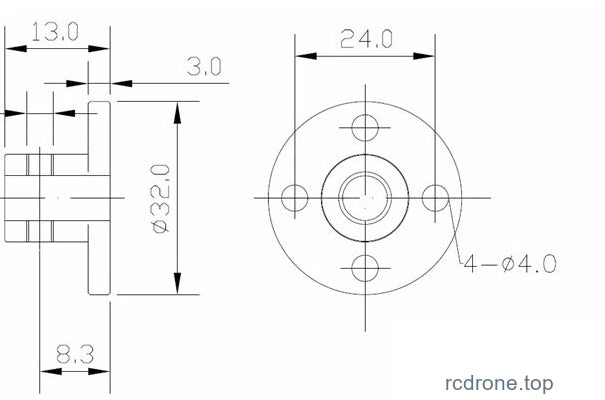

Dimensi adalah dalam milimeter.Segmen lukisan asal di bawah mengekalkan geometri numerik dan lokasi lubang. Panggilan lubang bertentangan M 3 dan M 4 diterjemahkan dalam jadual di atas. Diagram lubang licin ini tidak menetapkan geometri luar, jarak benang atau penilaian beban bagi alternatif berulir dalaman M 3/M 4/M 6; sahkan kesesuaian berulir yang dipilih sebelum pemasangan.
Panduan Pemilihan
| Item | Nota pemilihan |
|---|---|
| Flange Lubang Licin 3 mm | Saiz aci licin mesti sepadan dengan lubang yang dinyatakan |
| Flange Lubang Licin 4 mm | Saiz aci licin mesti sepadan dengan lubang yang dinyatakan |
| Flange Lubang Licin 5 mm | Saiz aci licin mesti sepadan dengan lubang yang dinyatakan |
| Flange Lubang Licin 6 mm | Saiz aci licin mesti sepadan dengan lubang yang dinyatakan |
| Flange Lubang Licin 8 mm | Saiz aci licin mesti sepadan dengan lubang yang dinyatakan |
| M 3 Skru Tetap + Kunci Hex | Skru aksesori dan kunci hex sahaja; tiada flange |
| M 4 Skru Tetap + Kunci Hex | Skru aksesori dan kunci hex sahaja; tiada flange |
| M 3 Flange Lubang Berulir | Flange berulir dalaman; sahkan ulir dan dimensi yang sepadan |
| M 4 Flange Lubang Berulir | Flange berulir dalaman; sahkan ulir dan dimensi yang sepadan |
| M 6 Flange Lubang Berulir | Flange berulir dalaman; sahkan ulir dan dimensi yang sepadan |
Apa yang Termasuk

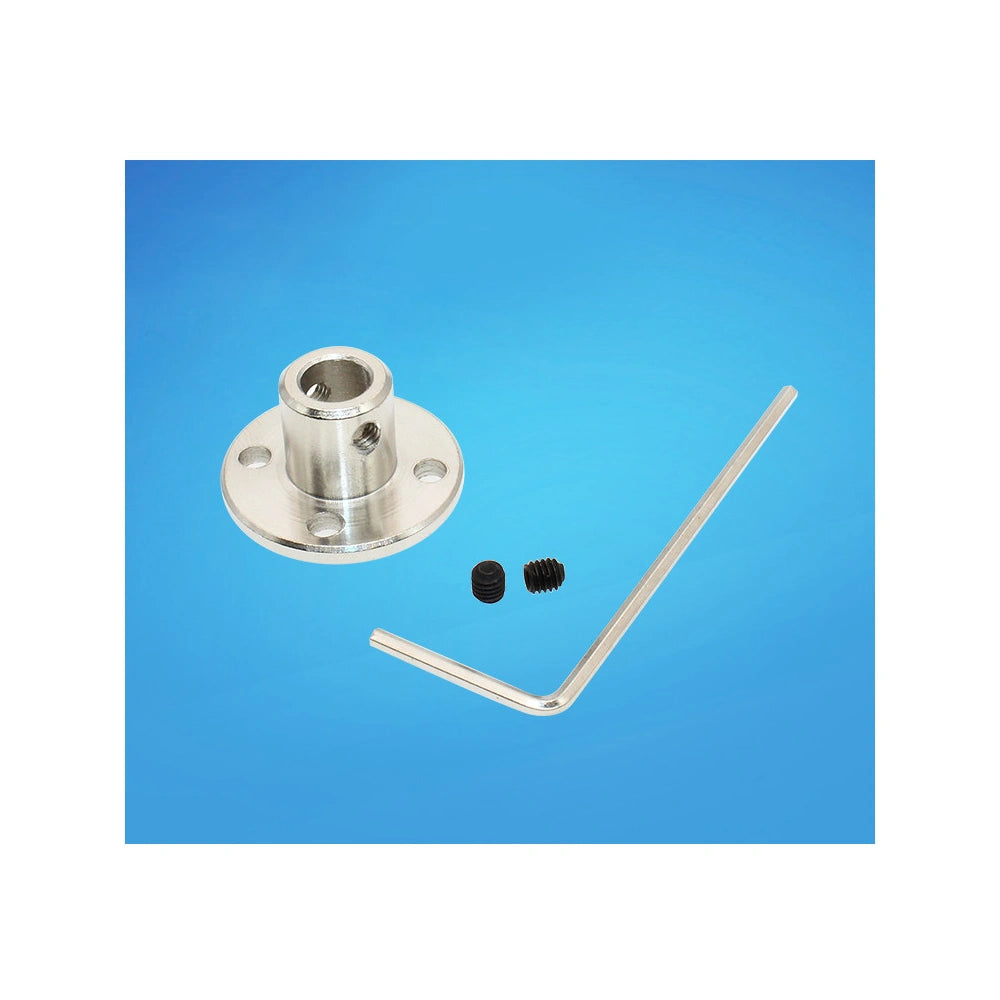

- Setiap pilihan flange: satu sambungan flange logam yang dipilih, dua skru tetap dan satu kunci hex.
- M 3 Set Skru + Kunci Hex: aksesori skru M 3 yang berasingan dan kunci yang sepadan; flang tidak termasuk.
- M 4 Set Skru + Kunci Hex: aksesori skru M 4 yang berasingan dan kunci yang sepadan; flang tidak termasuk.
Jumlah skru yang tepat dalam pilihan aksesori yang dijual secara berasingan tidak dinyatakan. Dua skru set yang disediakan dan satu kunci secara jelas dikenalpasti untuk pakej flang. Foto yang menunjukkan pelbagai flang menggambarkan saiz dan pandangan alternatif, bukan bundle pelbagai flang.
Pemasangan dan Keserasian
Padankan lubang dengan aci sebenar dan sejajarkan muka flang dengan permukaan yang dilampirkan. Ketatkan skru set yang bertentangan secara merata dan gunakan pengikat pemasangan muka yang sesuai untuk empat lubang. Sahkan jarak, konsentrisiti dan penglibatan skru sebelum operasi. Sambungan yang kaku tidak memberikan pampasan penyelarasan fleksibel.Variasi lubang berulir memerlukan bahagian berulir yang sepadan; jangan paksa mereka ke atas aci licin.
Contoh pemasangan motor menunjukkan bagaimana flang boleh dipasang pada motor gear DC kecil. Motor, kotak gear, pemacu dan mekanisme lengkap tidak termasuk. Pilih dimensi berdasarkan aci sebenar dan corak pemasangan dan bukannya penampilan motor demonstrasi. Tiada penilaian tork, kelajuan atau ketepatan yang ditentukan.
Aplikasi
Mekanisme robot kompak, sambungan aci-ke-disc, fixture yang dipacu motor kecil dan prototaip mekanikal yang memerlukan lampiran flang yang tegar.
Soalan Lazim
Adakah pilihan skru M 3 termasuk flang?
Tidak. Ia adalah aksesori skru set berasingan dan kunci heks.
Adakah lubang berulir sama dengan lubang licin 3 mm atau 4 mm?
Tidak. M 3, M 4 dan M 6 menentukan alternatif berulir dalaman. Padankan benang yang sepadan secara berasingan.
Adakah motor yang ditunjukkan dalam contoh pemasangan termasuk?
Tidak. Motor ditunjukkan hanya untuk menunjukkan pemasangan.
