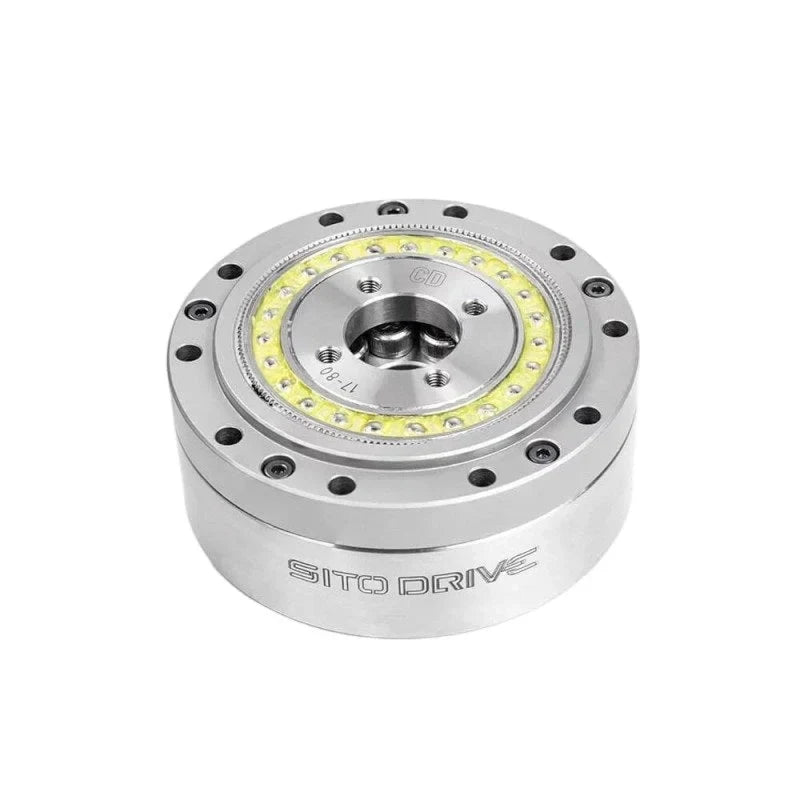

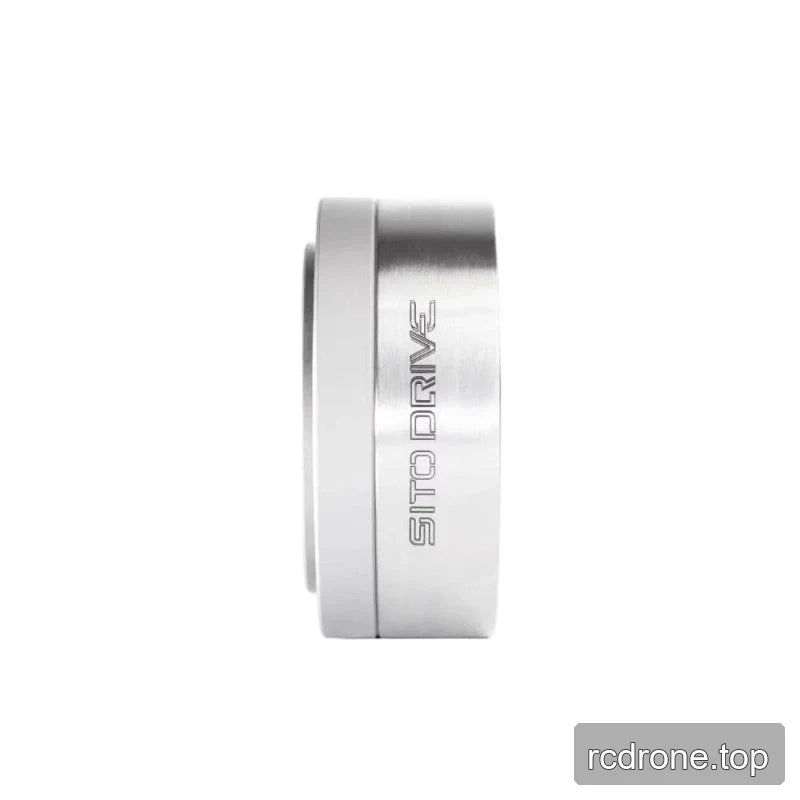

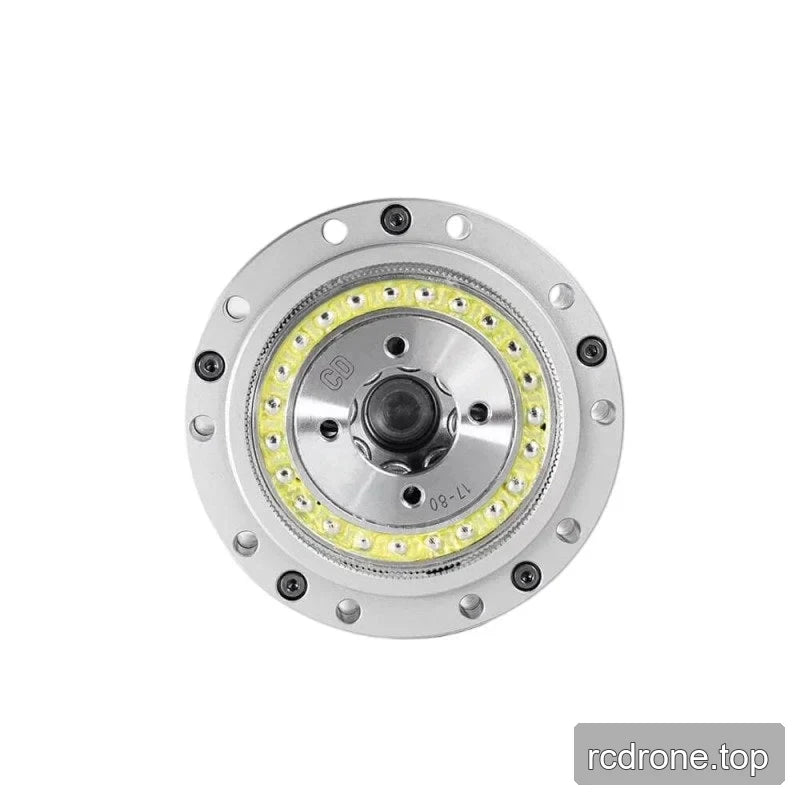

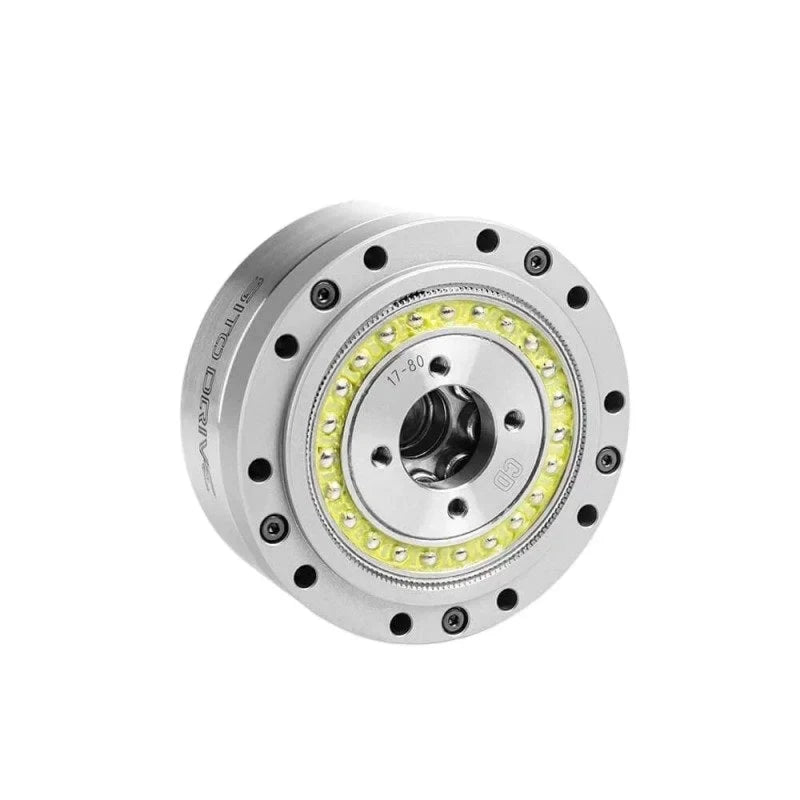

SITO DRIVE CD-17 Pengurang, Nisbah Transmisi 50/80/100 untuk Aplikasi Robotik

SITO DRIVE

$303.12 USD

Jualan Habis dijual

Taxes included. Penghantaran dikira semasa pembayaran.

Nisbah Kelajuan 50 80 100

Kuantiti

Lihat butiran penuh

Tinjauan

Pengurang SITO DRIVE CD-17 ditawarkan dalam pilihan nisbah penghantaran 50, 80, dan 100 untuk penghantaran gerakan dalam aplikasi robotik yang disenaraikan. Pada input 2000 r/min, tork yang dinilai berbeza mengikut nisbah dari 11 hingga 16 Nm, manakala backlash ditentukan dari ≤20 hingga ≤10 arcsec. Bandingkan had tork khusus nisbah dan nilai backlash semasa memilih pilihan.

Ciri-ciri

Pengurang CD-17 dengan pilihan nisbah penghantaran 50, 80, dan 100.
Tork yang dinilai khusus nisbah sebanyak 11 Nm, 15 Nm, atau 16 Nm pada input 2000 r/min.
Julat backlash yang ditentukan dari ≤20 arcsec untuk nisbah 50 hingga ≤10 arcsec untuk nisbah 80 dan 100.

Spesifikasi

Parameter	CD-17, Nisbah 50	CD-17, Nisbah 80	CD-17, Nisbah 100
Nisbah penghantaran	50	80	100
Tork yang dinilai pada 2000 r/min input	11 Nm	15 Nm	16 Nm
Tork puncak yang dibenarkan semasa mula/henti	23 Nm	29 Nm	37 Nm
Tork beban purata maksimum yang dibenarkan	18 Nm	19 Nm	27 Nm
Tork maksimum segera yang dibenarkan	48 Nm	55 Nm	55 Nm
Kelajuan input maksimum yang dibenarkan	7300 rpm	7300 rpm	7300 rpm
Kelajuan purata yang dibenarkan	3500 rpm	3500 rpm	3500 rpm
Momen inersia	0.054 (× 10⁻⁴ kg·m²)	0.054 (× 10⁻⁴ kg·m²)	0.054 (× 10⁻⁴ kg·m²)
Backlash	≤20 arcsec	≤10 arcsec	≤10 arcsec

SITO CD 17 Reducer — 3D Model (STEP)

SITO CD 17 Lukisan pemasangan — Installation Drawing (PDF)

Permohonan

Gunakan nilai tork dan backlash yang khusus untuk nisbah semasa memilih pengurang CD-17 untuk aplikasi pemindahan gerakan yang disenaraikan. Senario aplikasi yang disenaraikan termasuk robot humanoid, lengan robot, eksoskeleton, robot berkaki empat, kenderaan AGV, dan robot ARU.
