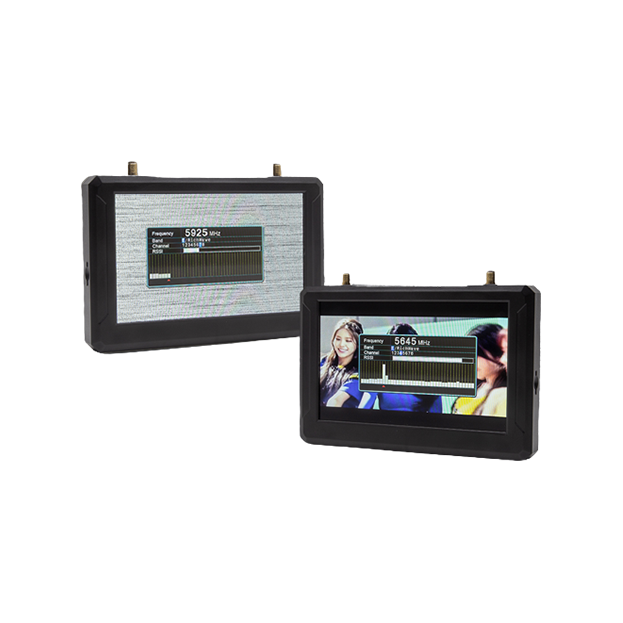

• skyzone m5f DVR fpv monitor
  • SKYZONE M5F FPV Monitor kit contents with antennas, 18650 battery tray, AV cables, and user manual
  • 4.9G and 5.8G FPV band/channel frequency table graphic for receiver channel selection
  • Rear panel diagram showing ANT1/ANT2, SD card slot, menu/record buttons, power switch, Type‑C, video input, DC in

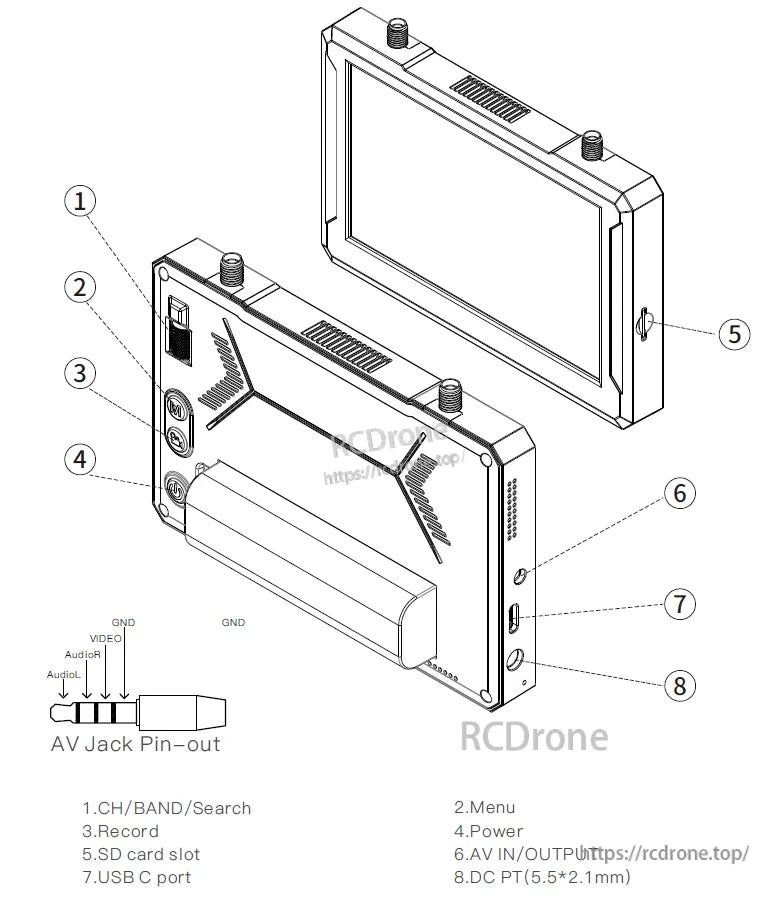

  • SKYZONE M5F monitor port diagram with AV jack pinout, SD card slot, USB‑C port, and DC power input labels
  • FPV monitor mounted on a tripod head, showing screen side and top antenna connectors
  • Back view of monitor with removable 18650 battery holder shown beside the unit
  • SKYZONE M5F FPV Monitor rear view showing dual antenna ports, control buttons, and battery bay cover
  • Front view of monitor screen with rugged bezel and two top antenna connectors
  • Side profile showing vent holes and ports including USB‑C and DC power input
  • Top edge view showing two antenna connectors and center ventilation grille
1 11

Monitor FPV SKYZONE M5F dengan DVR - 5in 900 Lum 800x480, 5.8GHz 48CH SteadyView, USB-C, 2-6S

Monitor FPV SKYZONE M5F dengan DVR - 5in 900 Lum 800x480, 5.8GHz 48CH SteadyView, USB-C, 2-6S

SkyZone

$231.80 USD
$231.80 USD
Jualan Habis dijual
Taxes included. Penghantaran dikira semasa pembayaran.
Versi
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Lihat butiran penuh

Tinjauan

Monitor SKYZONE M5F FPV dengan DVR adalah monitor LCD 5 inci dengan kecerahan tinggi yang dilengkapi dengan penerima SteadyView Fusion 5.8GHz 48CH. SteadyView menggabungkan dua isyarat penerima menjadi satu untuk mengurangkan koyakan dan penggulungan imej bagi pandangan yang lebih stabil dan jelas. Operasi menggunakan roda pengangkut dengan UI SKYZONE klasik, dan monitor ini menyokong pelbagai pilihan kuasa untuk penggunaan di lapangan.

Ciri Utama

  • 5.8GHz 48CH SteadyView Fusion penerima
  • Skrin LCD 5 inci, resolusi 800 x 480
  • Kecerahan tinggi: 900 Lum
  • FOV sehingga 50°
  • Penghawa dingin peminat terbina dalam
  • Pindai saluran / carian automatik pantas (carian frekuensi satu klik)
  • Penjuru Type-C untuk peningkatan firmware atau bekalan kuasa USB
  • Menyokong bahasa Cina dan Inggeris
  • Kawalan roda shuttle
  • Sokongan voltan lebar: 2S-6S DC masuk
  • DVR MJPEG 60FPS, SD maksimum 128GB
  • Input AV dan main balik DVR

Mod Penerima (SteadyView)

Mod kepelbagaian

Penerima membandingkan dua bacaan RSSI dan memilih isyarat output yang paling kuat. Jika isyarat berubah dengan cepat, imej mungkin koyak atau bergolek.

Mod MIX

Dua isyarat diproses melalui litar dan algoritma untuk menggabungkannya menjadi satu, menghasilkan imej yang lebih stabil dan jelas.

Pilihan Kuasa

  • 2-6S LiPo melalui input DC (DC6.5-25.2V)
  • Bekalan kuasa USB-C (USB 5V)

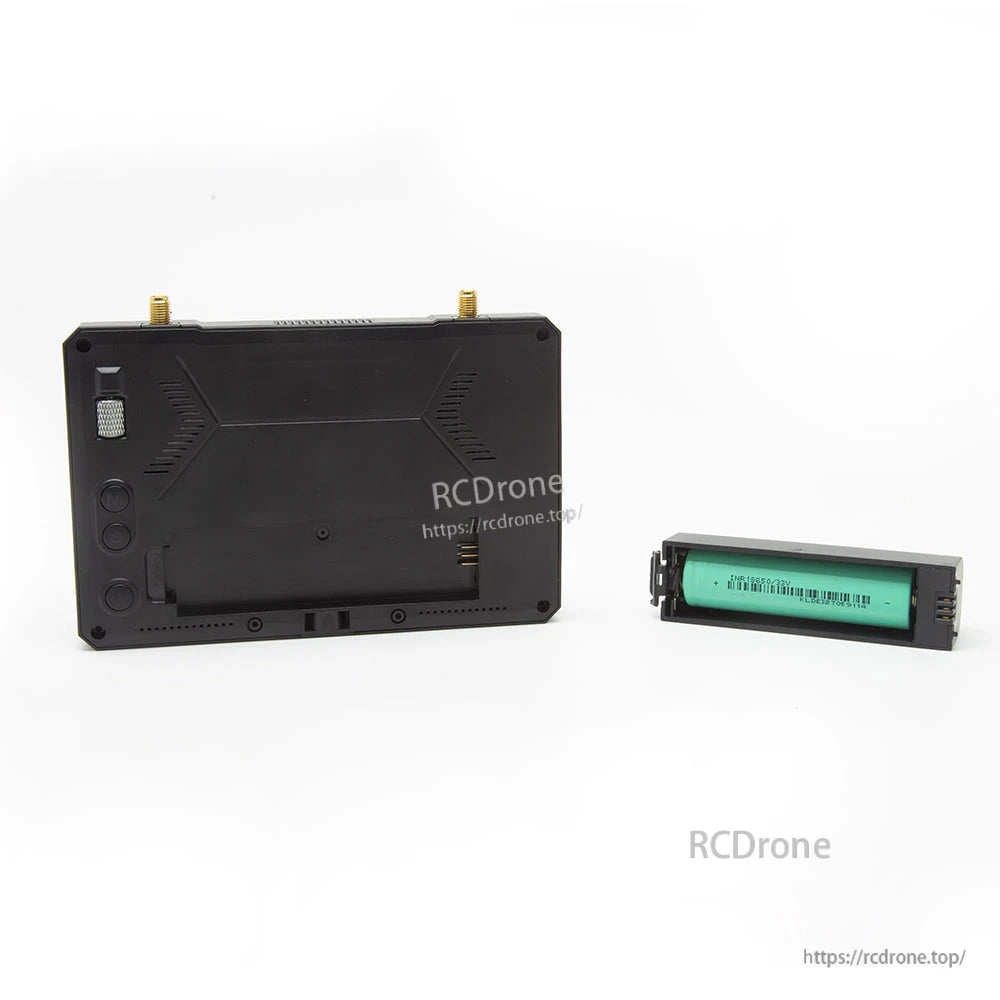

  • 1-sel 18650 Li-ion bateri (boleh ditukar)

Untuk sokongan produk atau soalan kesesuaian, hubungi support@rcdrone.top or lawati https://rcdrone.top/.

Spesifikasi

Model M5F
Skrin LCD kecerahan tinggi 900 Lum
Saiz Skrin 5 inci
Resolusi 800 x 480
FOV Sehingga 50°
Penerima Penerima SteadyView Fusion 5.8GHz 48CH
Latensi ≤ 20ms
Bahasa Bahasa Cina / Inggeris
Kuasa DC6.5-25.2V / USB 5V / 18650 Li-ion
Penggunaan Kuasa 12V / 520mA (6.24W)
DVR 60FPS MJPEG
Sokongan Kad SD Max 128GB
Ketahanan Bateri 1.5j dengan 3000mAh (18650)
Dimensi 135 x 88 x 16mm
Berat 165 ± 2g
Port Antena 2 x SMA-K, 50ohm
Kepekaan -93dBm ± 1dBm

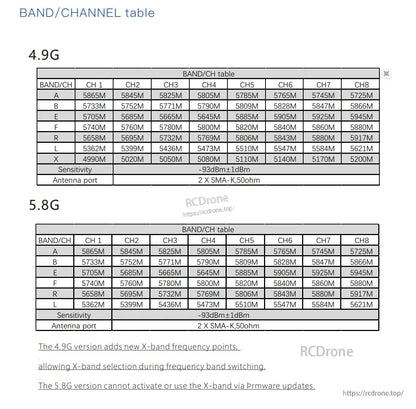

Jadual Band / Saluran (5.8G)

Jalur CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8
A 5865M 5845M 5825M 5805M 5785M 5765M 5745M 5725M
B 5733M 5752M 5771M 5790M 5809M 5828M 5847M 5866M
E 5705M 5685M 5665M 5645M 5885M 5905M 5925M 5945M
F 5740M 5760M 5780M 5800M 5820M 5840M 5860M 5880M
R 5658M 5695M 5732M 5769M 5806M 5843M 5880M 5917M
L 5362M 5399M 5436M 5473M 5510M 5547M 5584M 5621M

Jadual Band / Saluran (4.9G)

Band CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8
A 5865M 5845M 5825M 5805M 5785M 5765M 5745M 5725M
B 5733M 5752M 5771M 5790M 5809M 5828M 5847M 5866M
E 5705M 5685M 5665M 5645M 5885M 5905M 5925M 5945M
F 5740M 5760M 5780M 5800M 5820M 5840M 5860M 5880M
R 5658M 5695M 5732M 5769M 5806M 5843M 5880M 5917M
L 5362M 5399M 5436M 5473M 5510M 5547M 5584M 5621M
X 4990M 5020M 5050M 5080M 5110M 5140M 5170M 5200M

Empat.Versi 9G menambah titik frekuensi X-band baru, membolehkan pemilihan X-band semasa penukaran jalur frekuensi. Versi 5.8G tidak dapat mengaktifkan atau menggunakan X-band melalui kemas kini firmware.

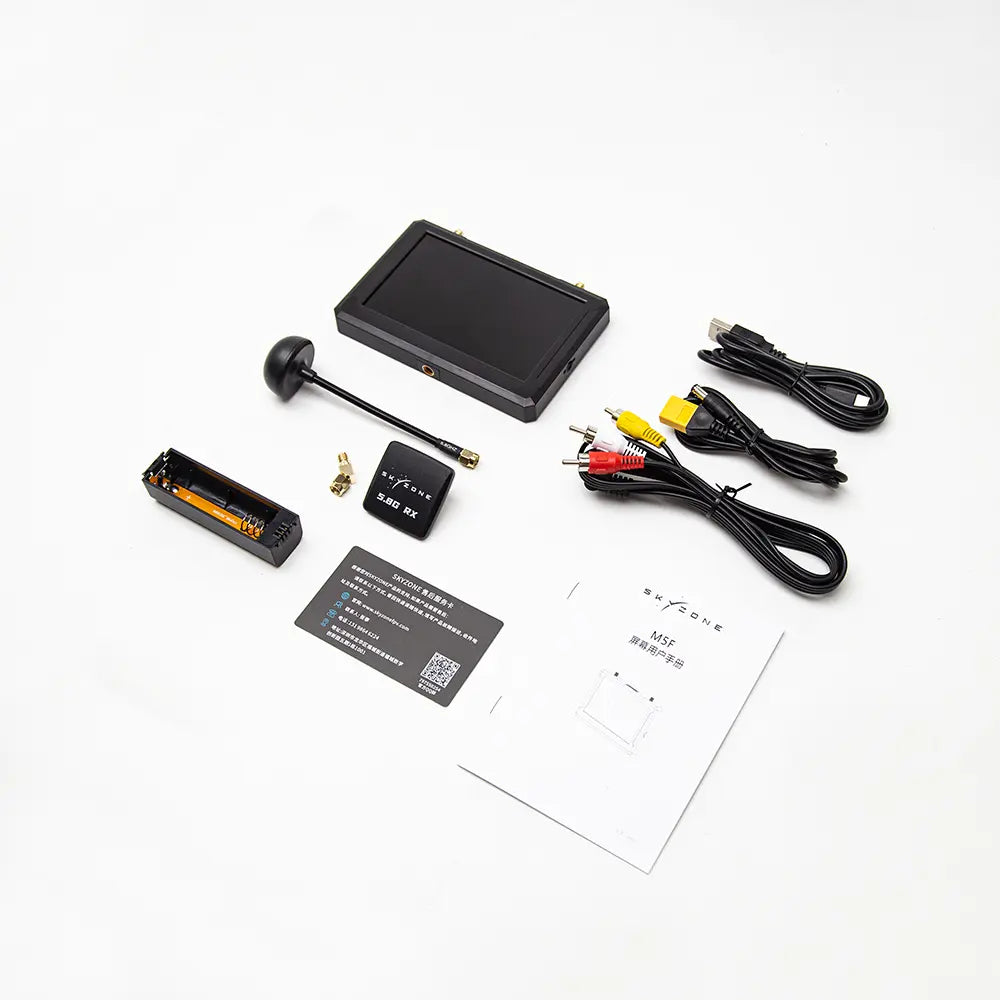

Apa yang Termasuk

  • M5F Monitor x1
  • Antenna cendawan x1
  • Antenna panel rata + penyesuai 135° x1
  • Kabel video 3.5mm 1.2m x1
  • Kabel USB-C x1
  • Kabel kuasa XT60-DC5.5 x 2.1 x1
  • Manual pengguna x1

Butiran

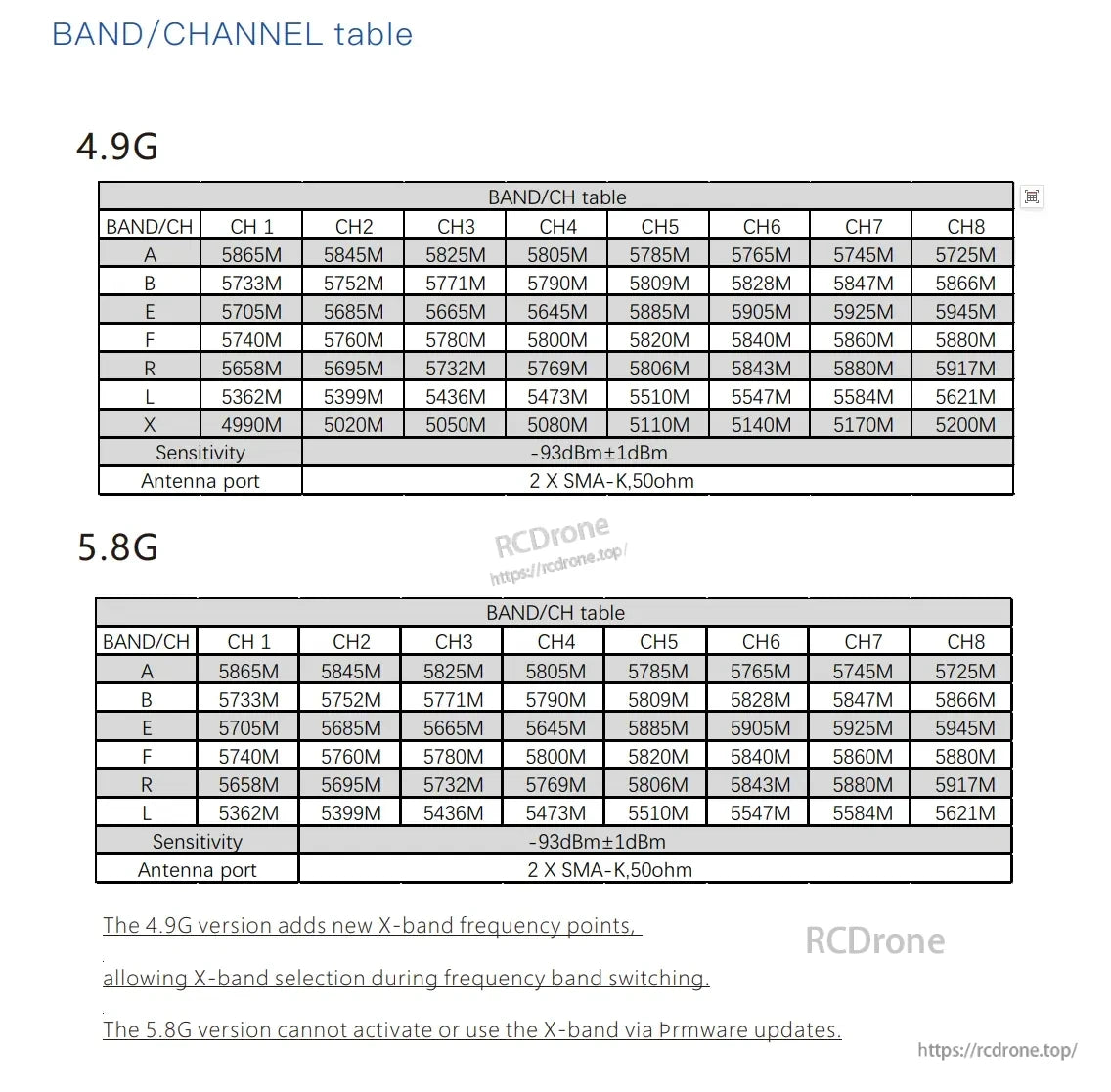

4.9G and 5.8G band/channel frequency table for SKYZONE M5F receiver, including X band and SMA-K ports

Pilih jalur dan saluran yang betul dengan cepat menggunakan jadual frekuensi yang disertakan untuk pemasangan 4.9G dan 5.8G.

SKYZONE M5F FPV monitor promo image highlighting MIX and Diversity receiver modes, AV input, and 60FPS DVR

Mod penerima SteadyView (MIX atau Diversity) membantu menjaga aliran langsung lebih bersih, dengan input AV dan DVR terbina dalam untuk merakam penerbangan.

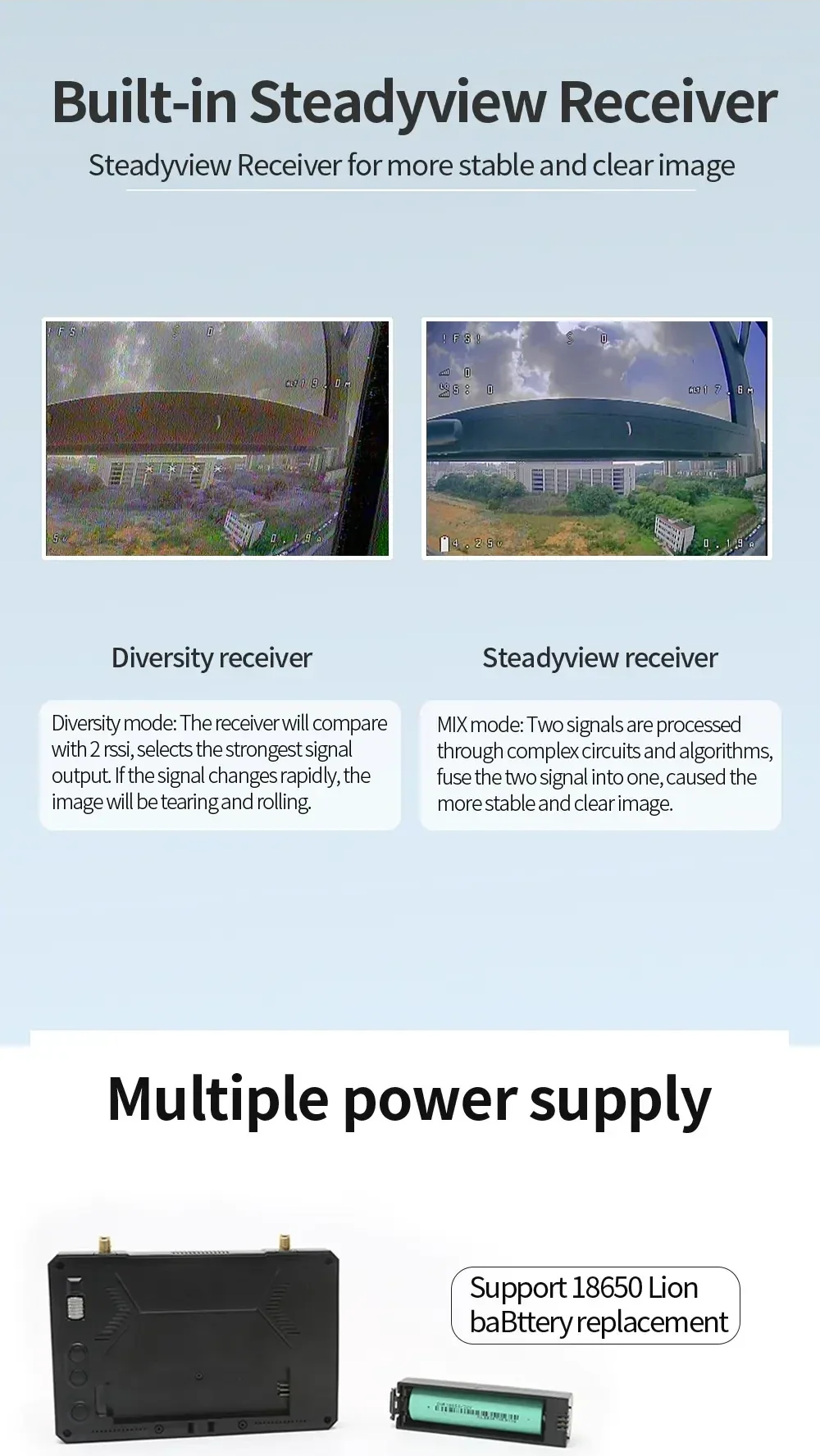

SteadyView receiver comparison graphic showing Diversity vs MIX mode for a more stable and clear FPV image

SteadyView MIX menggabungkan dua isyarat penerima untuk mengurangkan koyakan dan penggulungan berbanding dengan penukaran kepelbagaian standard.

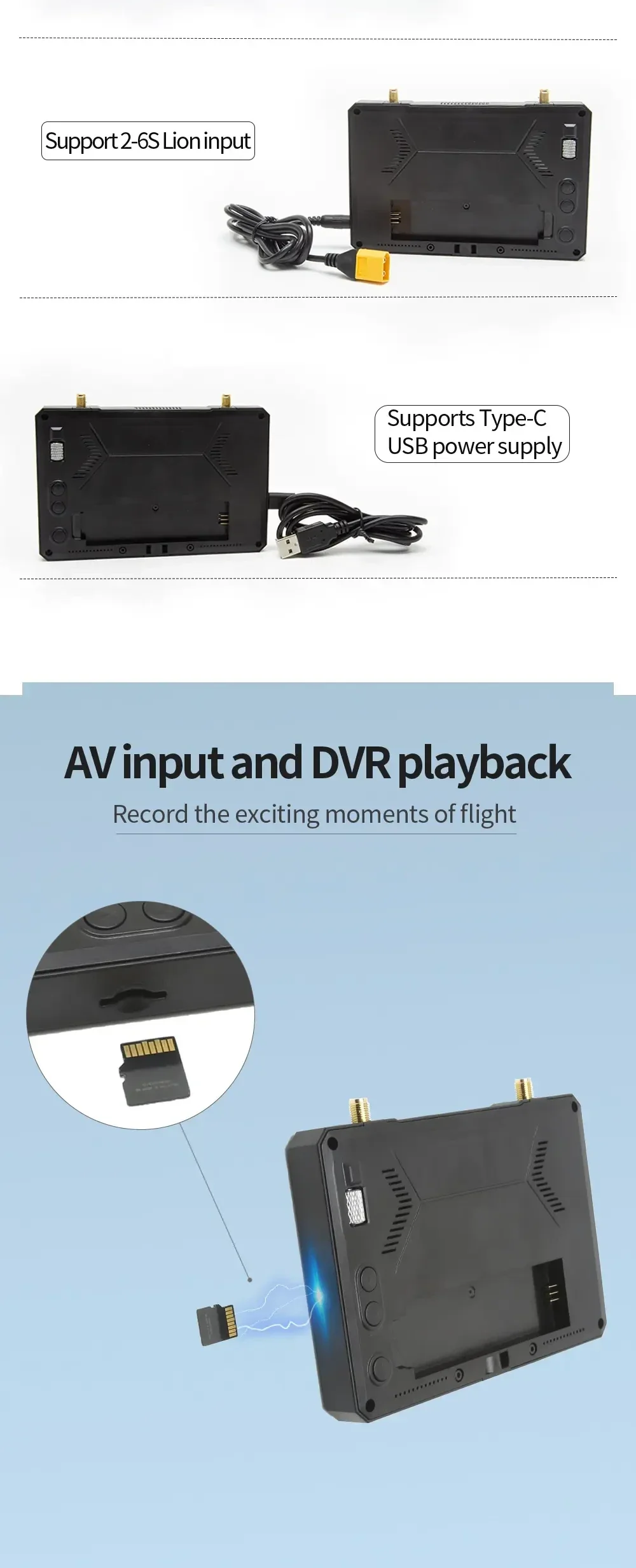

Rear view highlighting power options: 2–6S DC input cable, USB Type‑C power, plus AV input and DVR playback with SD card

Kuasa di lapangan dari 2–6S DC, USB‑C, atau sel 18650 yang boleh diganti, dan rakam ke microSD untuk main balik DVR.

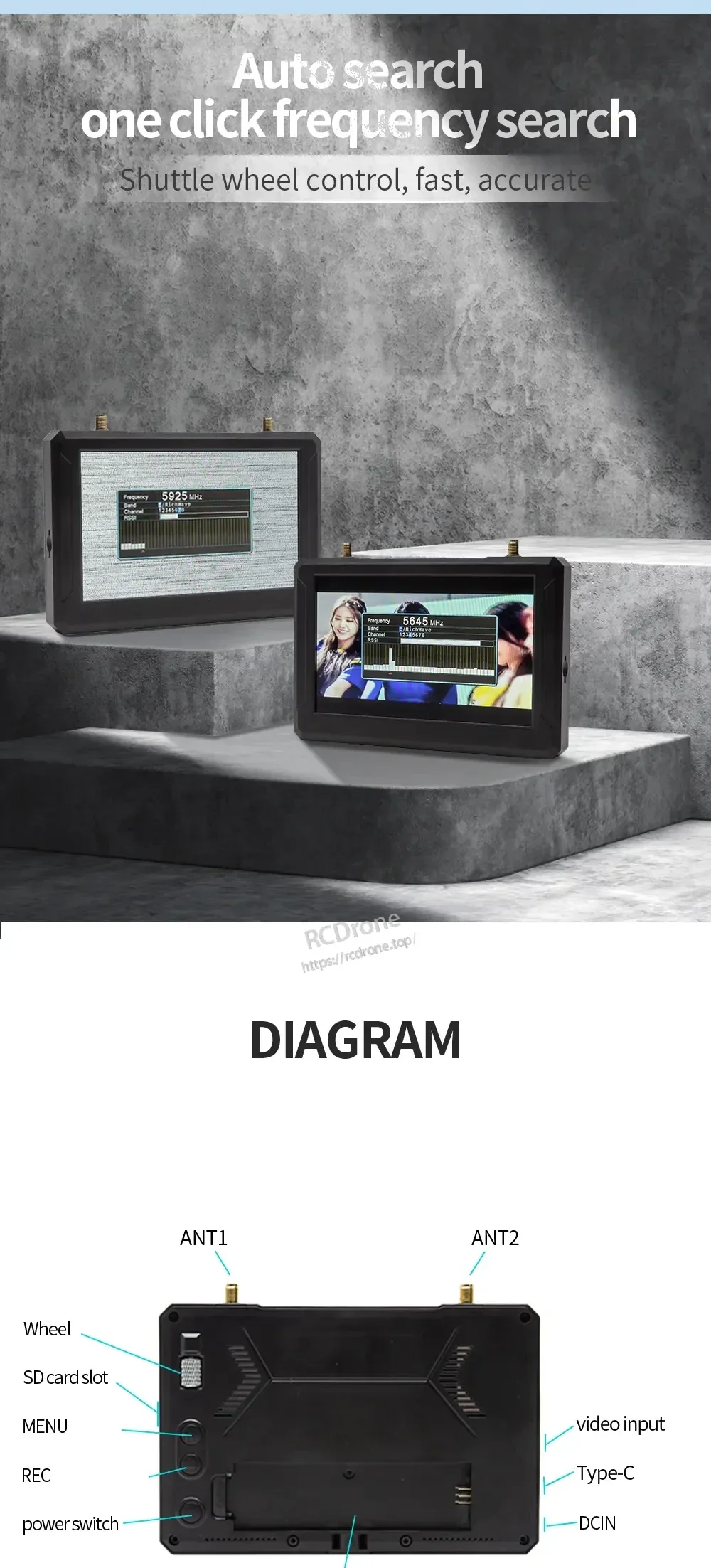

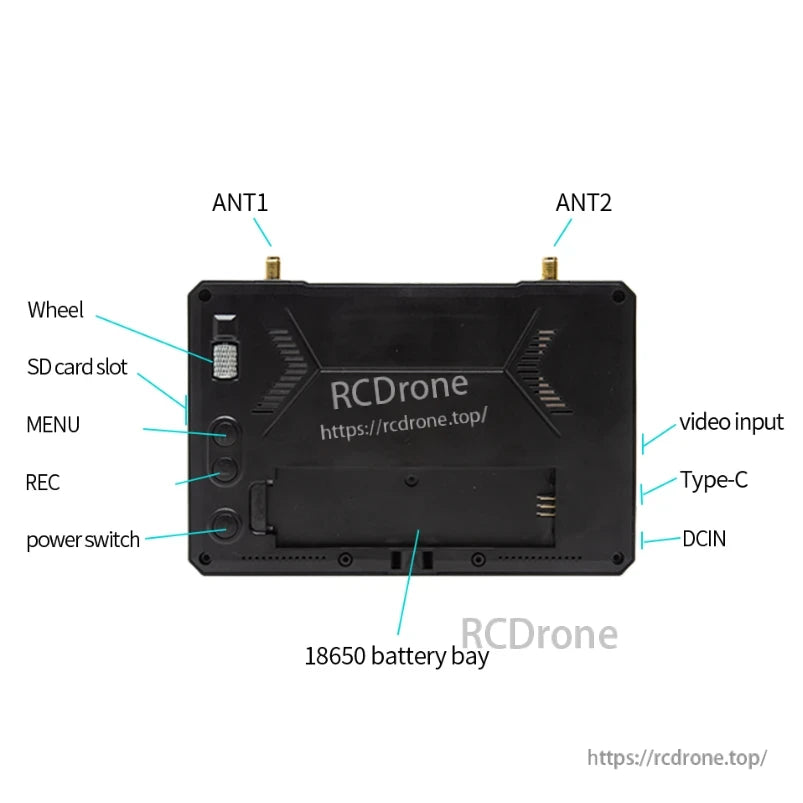

Auto search one‑click frequency scan screen with shuttle wheel control and labeled port layout (ANT1/ANT2, SD, Type‑C, DC in)

Pencarian automatik satu klik dan menu roda pengangkut menjadikan penyetelan cepat, dengan port yang dilabel dengan jelas untuk antena, SD, USB‑C, dan DC in.

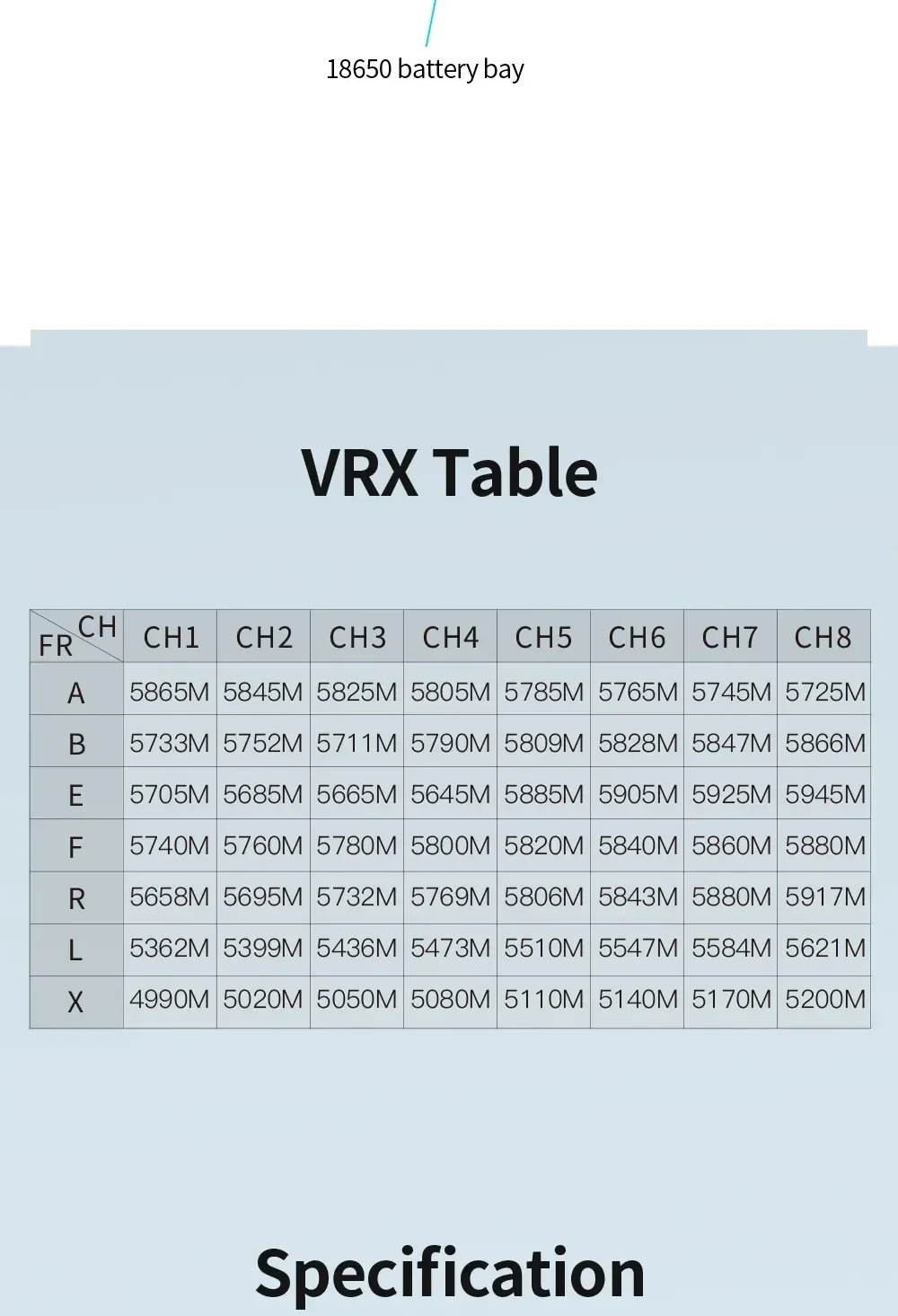

VRX Table listing receiver bands and channels (A, B, E, F, R, L, X) with corresponding frequencies

Elakkan tekaan ketika memadankan pemancar dengan menggunakan jadual saluran VRX untuk setiap jalur dan frekuensi.

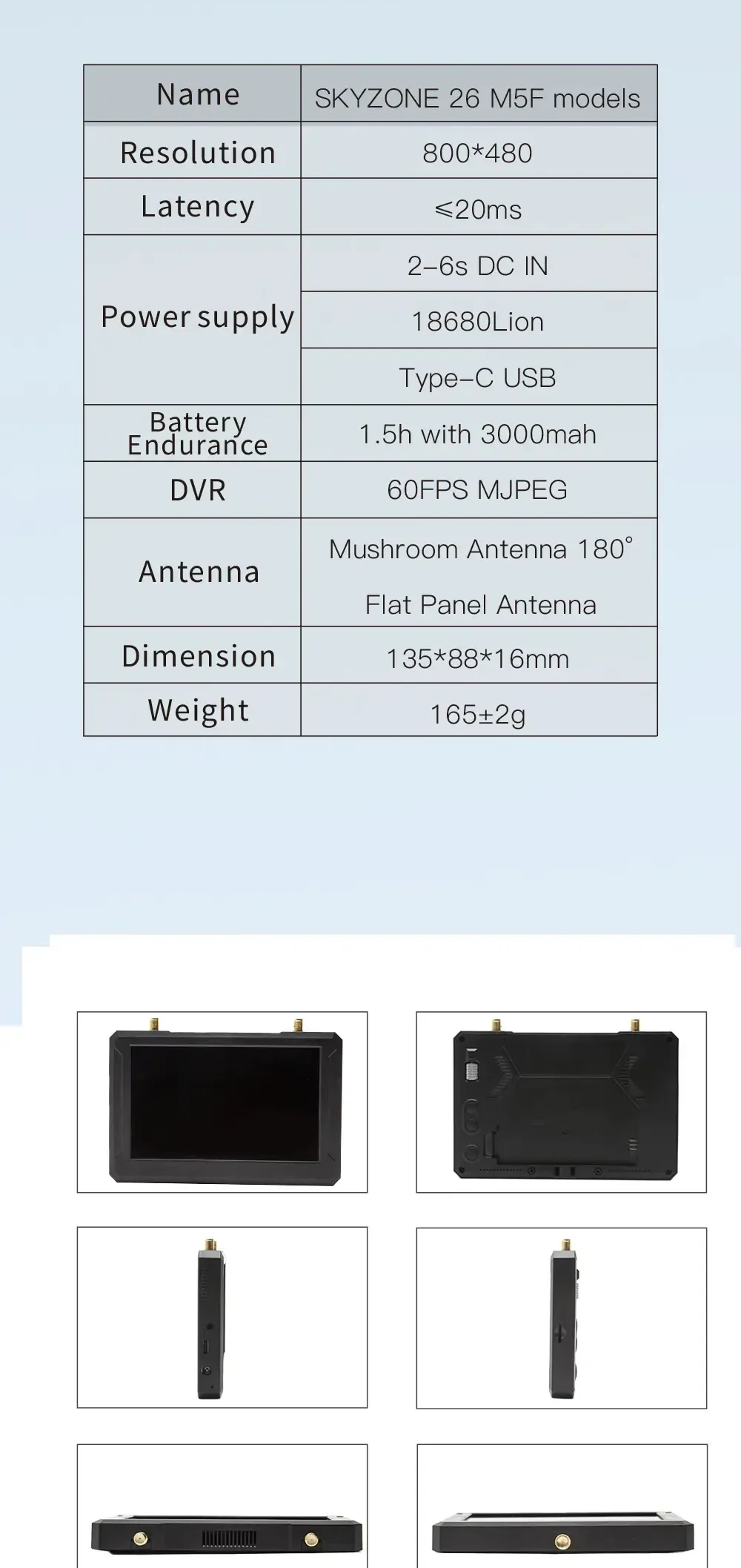

Specification table listing 800×480 resolution, ≤20ms latency, power options, 60FPS MJPEG DVR, size 135×88×16mm, weight 165g

Spesifikasi utama dengan cepat: paparan 800×480, ≤20 ms latensi, 60FPS MJPEG DVR, dan saiz kompak 135×88×16 mm.

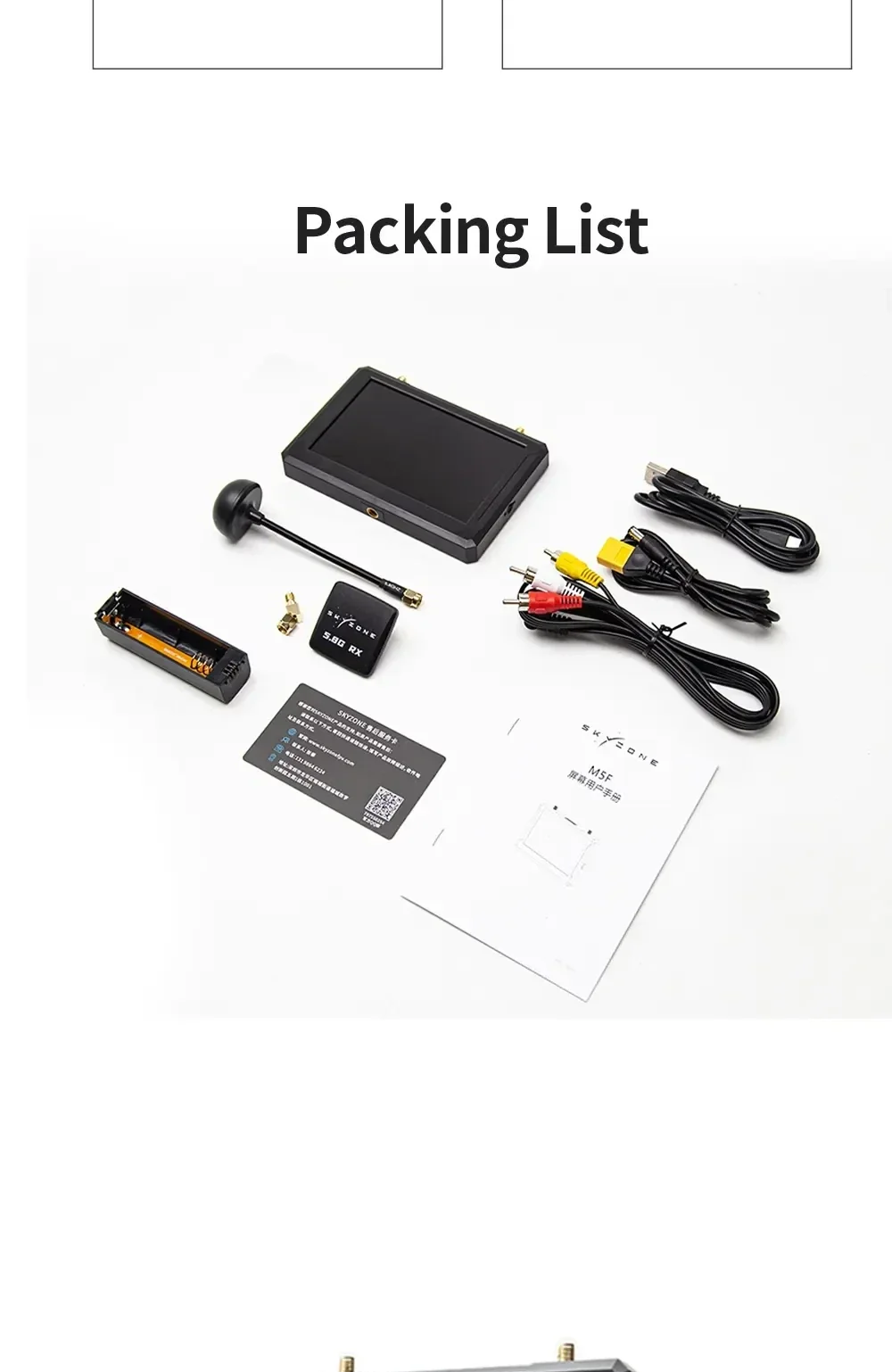

Packing list with SKYZONE M5F monitor, antennas, 18650 battery holder, AV cable, power cable, USB cable, and manual

Semua yang ada dalam kotak disusun untuk pemasangan yang mudah, termasuk antena, kabel, pemegang bateri, dan dokumentasi.

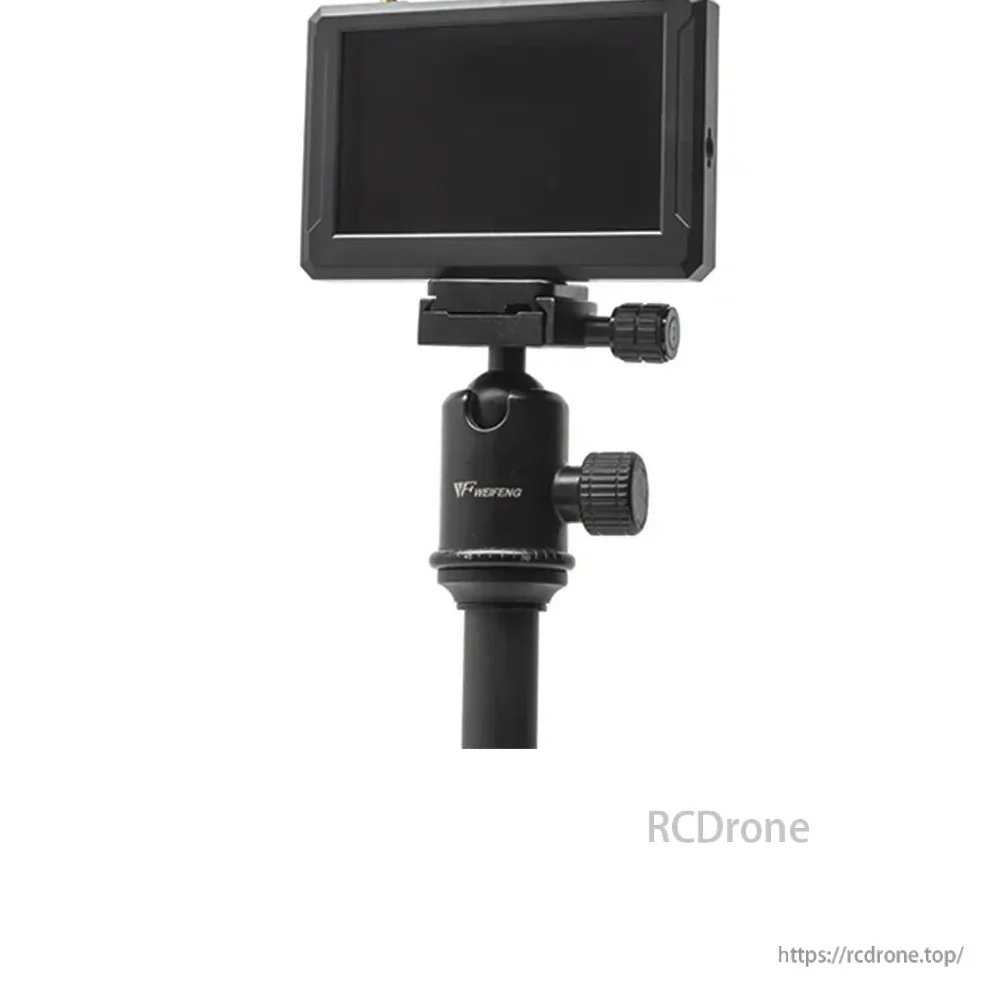

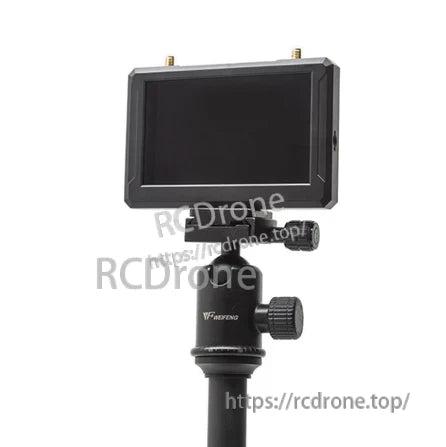

SKYZONE M5F FPV monitor mounted on an adjustable tripod ball head for bench testing or field viewing

Pasang monitor pada tripod atau stand untuk sudut pandangan yang stabil di meja atau di barisan penerbangan.
