Nama Produk

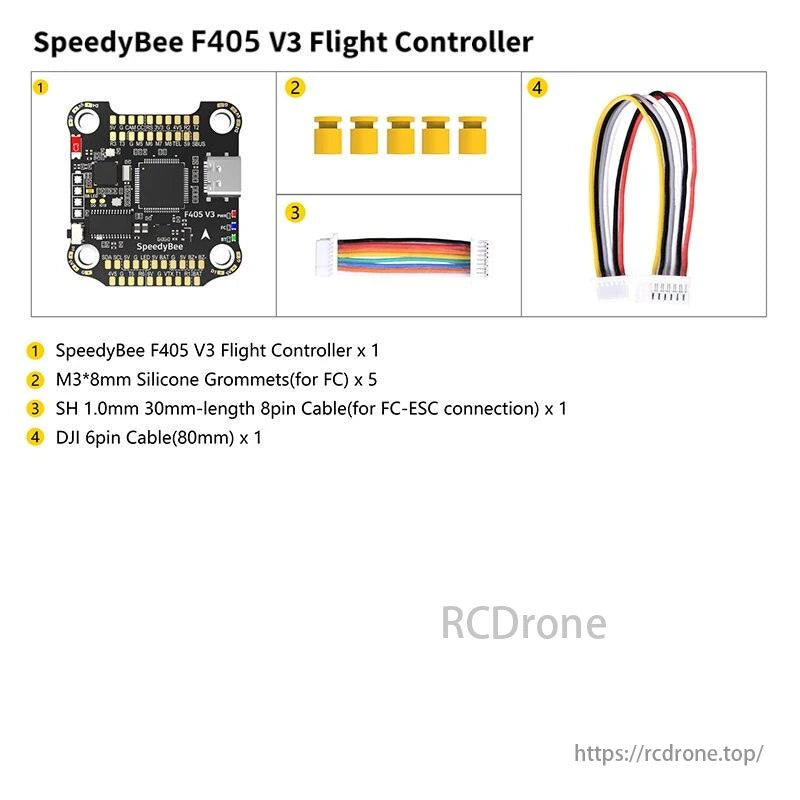

SpeedyBee F405 V3 30x30 Pengawal Penerbangan

MCU

STM32F405

IMU(Gyro)

BMI270

Jenis Port USB

Jenis-C

Barometer

Terbina dalam

Cip OSD

Cip AT7456E

Bluetooth BLE

Disokong. Digunakan untuk konfigurasi Pengawal Penerbangan

Jalan Sambungan Unit Udara DJI

Dua cara disokong: Penyambung 6-pin atau pematerian langsung.

Slot Kad MicroSD Blackbox

*Perisian tegar Betaflight memerlukan jenis kad mikroSD untuk menjadi

sama ada Standard (SDSC) atau Kapasiti tinggi (SDHC), jadi dilanjutkan

kad kapasiti (SDXC) tidak disokong(Banyak U3 berkelajuan tinggi

kad ialah SDXC). Juga kad MESTI diformatkan dengan

Sistem fail FAT16 atau FAT32 (disyorkan). Jadi, anda boleh

menggunakan mana-mana kad SD kurang daripada 32GB, tetapi Betaflight hanya boleh

mengenal 4GB maksimum. Kami cadangkan anda menggunakan ini

alat pemformatan pihak ketigadan pilih 'Timpa format' kemudian format

kad anda. Lihat jugadi siniuntuk mendapatkan kad SD yang disyorkan

atau belikad yang diujidari kedai kami.

Pad Kawalan Kamera BetaFlight

Ya(Pad CC di bahagian hadapan)

Input Penderia Semasa

Disokong. Untuk SpeedyBee BLS 50A ESC, sila tetapkan skala = 386 dan Offset = 0.

Input Kuasa

3S - 6S Lipo(Melalui G, pin/pad BAT daripada penyambung 8-pin atau 8-pad di bahagian bawah)

Output 5V

9 kumpulan output 5V, empat pad +5V dan 1 pad BZ+ (digunakan untuk Buzzer) di bahagian hadapan,

dan 4x pad LED 5V. Jumlah beban semasa ialah 2A.

Output 9V

2 kumpulan output 9V, satu pad +9V di bahagian hadapan dan satu lagi disertakan dalam penyambung

di bahagian bawah. Jumlah beban semasa ialah 2A.

3. Output 3V

Disokong. Direka untuk 3. Penerima input 3V. Sehingga 500mA beban semasa.

4. Output 5V

Disokong. Direka bentuk untuk penerima dan modul GPS walaupun semasa FC dikuasakan

melalui port USB. Muatan semasa sehingga 1A.

Isyarat ESC

M1 - M4 di bahagian bawah dan M5-M8 di bahagian hadapan.

UART

5 set(UART1, UART2, UART3, UART4(Untuk Telemetri ESC), UART6)

ESC Telemetri UART

R4(UART4)

I2C

Disokong. Pad SDA & SCL di bahagian hadapan. Digunakan untuk magnetometer, sonar, dll.

Pad LED Betaflight Tradisional

Disokong. Pad 5V, G dan LED di bahagian bawah bahagian hadapan. Digunakan untuk WS2812 LED

dikawal oleh perisian tegar Betaflight.

Buzzer

Pad BZ+ dan BZ- digunakan untuk Buzzer 5V

Butang BOOT

Disokong.
[A]. Tekan dan tahan butang BOOT dan hidupkan FC di

 masa yang sama akan memaksa FC memasuki mod DFU, ini untuk

perisian tegar berkelip apabila FC rosak.
[B]. Apabila FC dihidupkan dan dalam mod siap sedia,

Butang BOOT boleh digunakan untuk mengawal jalur LED

disambungkan kepada penyambung LED1-LED4 di bahagian bawah.

Secara lalai, tekan pendek butang BOOT untuk mengitar LED

mod paparan. Tekan lama butang BOOT untuk menukar

antara mod SpeedyBee-LED dan mod BF-LED.

Di bawah mod BF-LED, semua jalur LED1-LED4 akan

dikawal oleh perisian tegar Betaflight.

Input RSSI

Disokong. Dinamakan sebagai RS di bahagian hadapan.

SmartPort

Gunakan sebarang pad TX UART untuk ciri SmartPort.

Perisian Tegar Pengawal Penerbangan yang Disokong

BetaFlight(Lalai), EMUFlight, INAV

Nama Sasaran Perisian Tegar

SPEEDYBEEF405V3

Memasang

30. 5 x 30. 5mm( 4mm diameter lubang)

Dimensi

41. 6(L) x 39. 4(W) x 7. 8(H)mm

Berat

9. 6g

Nama Produk

SpeedyBee BLS 50A 30x30 4-in-1 ESC

Perisian tegar

BLHeli_S JH50

Tatarajah Wayarles

Konfigurasi Penuh Disokong dalam apl SpeedyBee

Pautan Muat Turun Konfigurator PC

https://esc-configurator. com/

Arus Berterusan

50A * 4

Arus Meletus

55A(5S)

Diod Pelindung TVS

Ya

Kapasitor Luaran

1500uF Kapasitor ESR Rendah(Dalam pakej)

Protokol ESC

DSHOT300/600

Input Kuasa

3-6S LiPo

Output Kuasa

VBAT

Penderia Semasa

Sokongan (Skala=386 Offset=0)

Memasang

30. 5 x 30. 5mm( 4mm diameter lubang)

Dimensi

45. 6(L) * 44(W) * 6. 1mm(H)

Berat

13. 8g
