BrotherHobby Returner F405 V3 Pengawal Penerbangan 3-6S STM32F405 ICM-42688 Type-C Betaflight

Tinjauan

Pengawal penerbangan BrotherHobby Returner 3-6S F405 V3 adalah FC yang berasaskan STM32F405 yang direka untuk binaan 30.5x30.5mm, dilengkapi dengan ICM-42688 IMU, AT7456E OSD, barometer SPL06-001, dan 16M flash onboard untuk log Blackbox. Ia menyokong DShot dua hala dan disenaraikan sebagai menyokong firmware Betaflight dan ArduPilot.

Ciri Utama

• MCU: STM32F405RET6 (frekuensi yang disenaraikan: 168MHZ)
• IMU: ICM-42688 sensor gerakan enam paksi
• Sokongan komunikasi throttle digital DShot dua hala
• OSD terbina dalam: AT7456E
• Barometer terbina dalam: SPL06-001 (pengesanan ketinggian masa nyata)
• Penyimpanan Blackbox: 16M memori flash

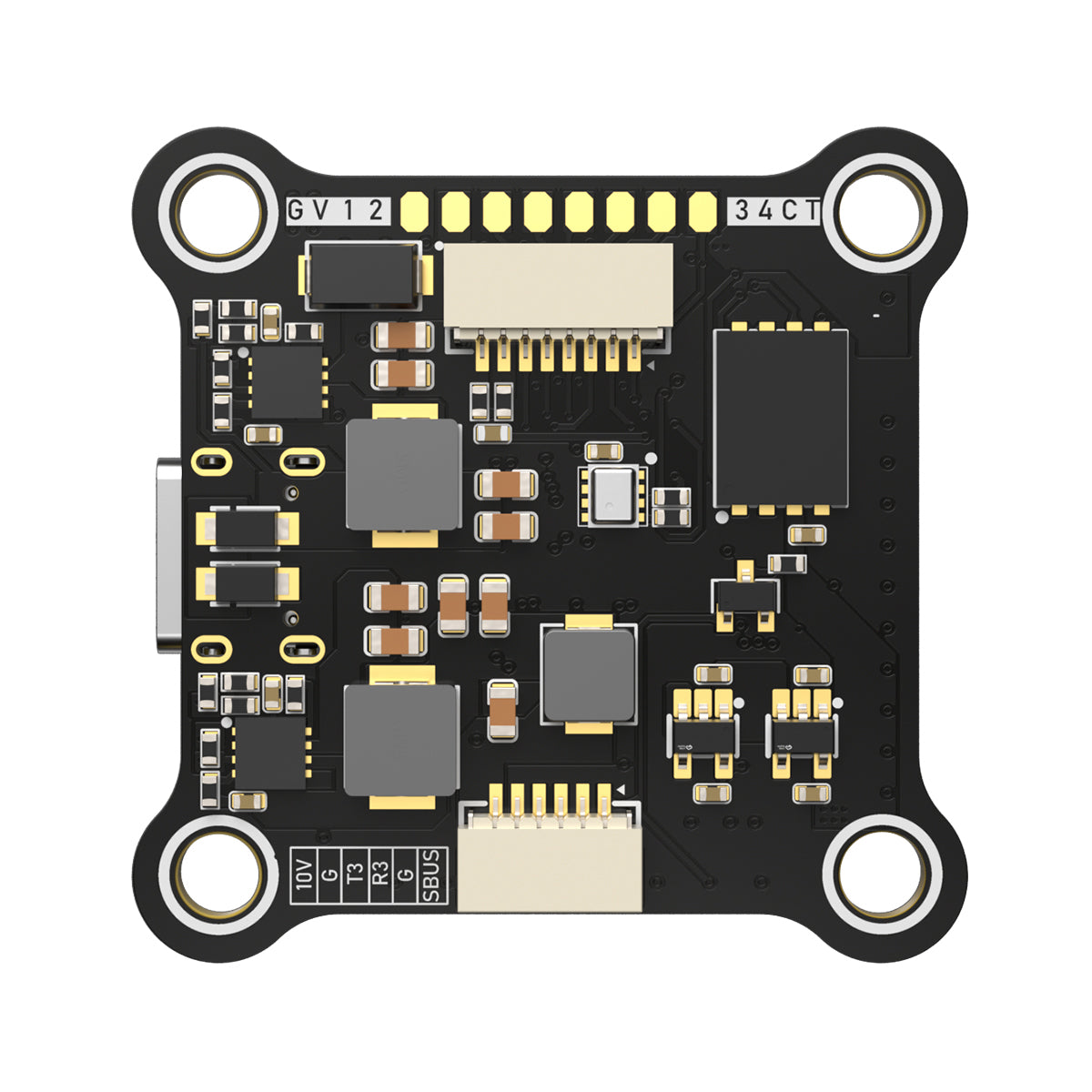

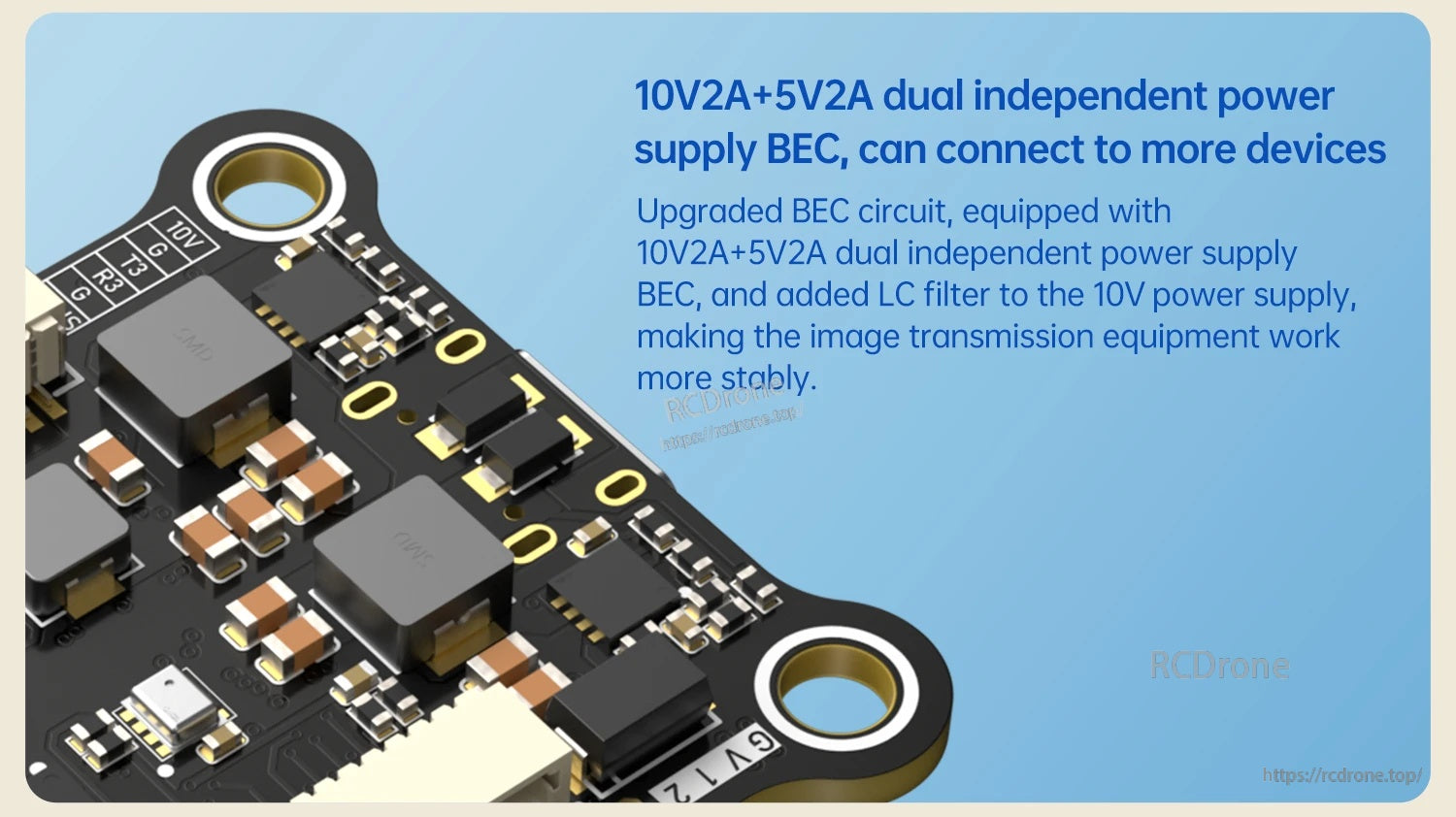

• Keluaran BEC bebas berganda: 5V/2A dan 10V/2A (rel 10V termasuk penapis LC seperti yang diterangkan)
• Port USB: Type-C
• Sehingga 8 keluaran motor: M1-M8
• Sokongan DJI Air Unit: blok terminal penyisipan langsung dan sokongan penyolderan

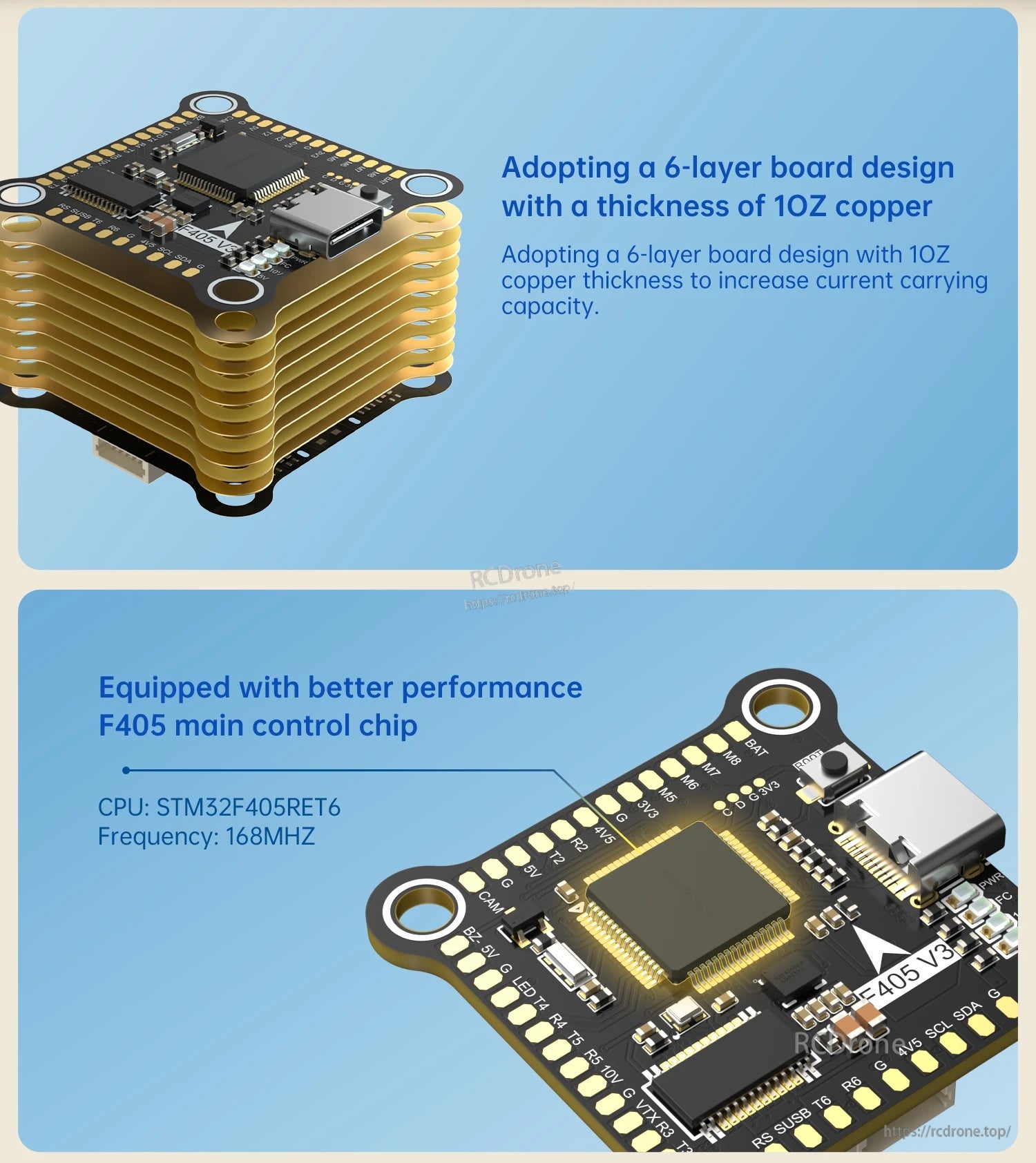

• Reka bentuk PCB 6-lapisan dengan ketebalan tembaga 1oz (seperti yang diterangkan)
• Giroskop dikuasakan secara bebas (seperti yang diterangkan) untuk meningkatkan keupayaan penapisan dan anti-gangguan
• Menyokong LED luaran, buzzer, dan RSSI

Untuk bantuan penyambungan/persediaan firmware, hubungi https://rcdrone.top/ atau emel support@rcdrone.top.

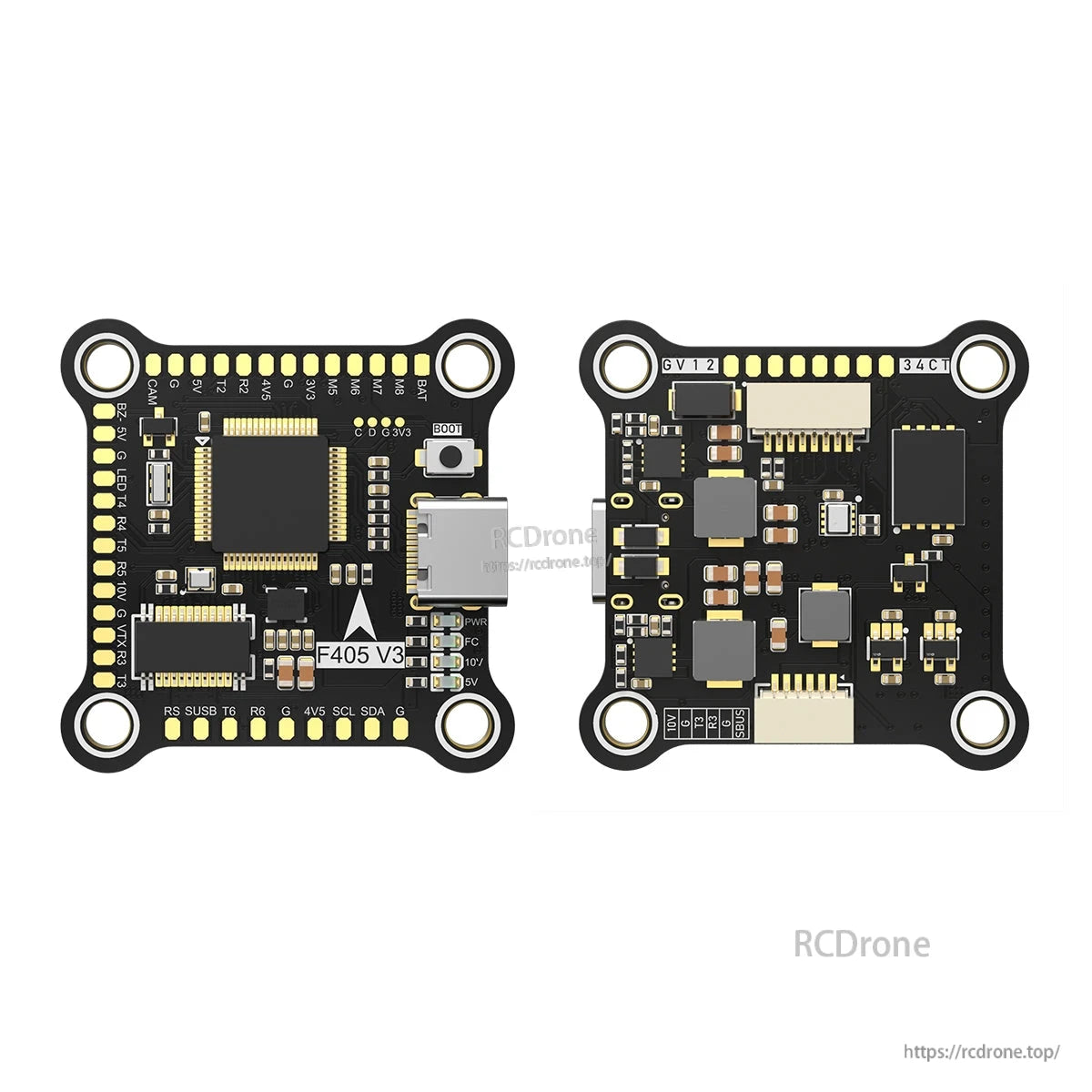

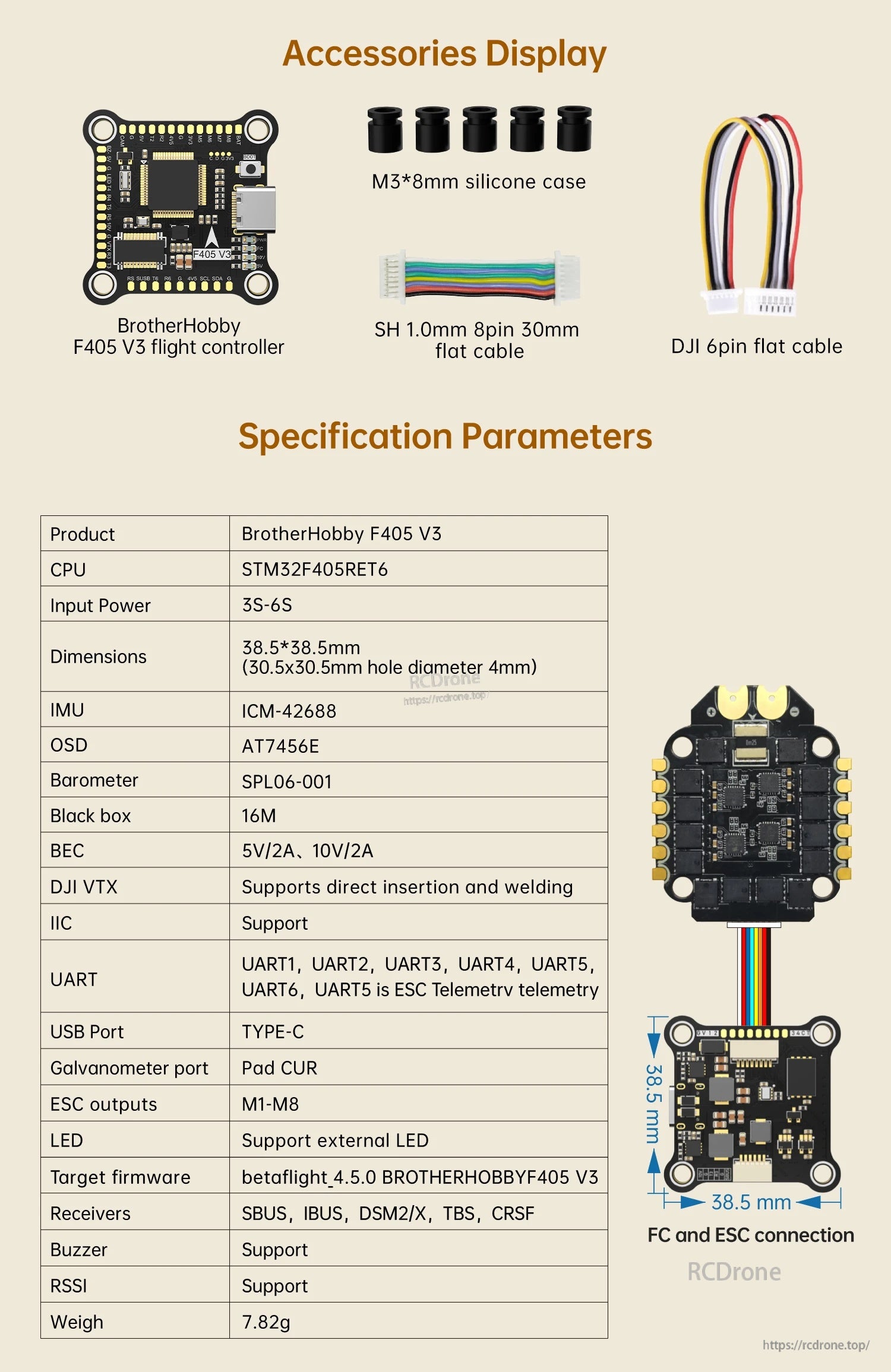

Spesifikasi

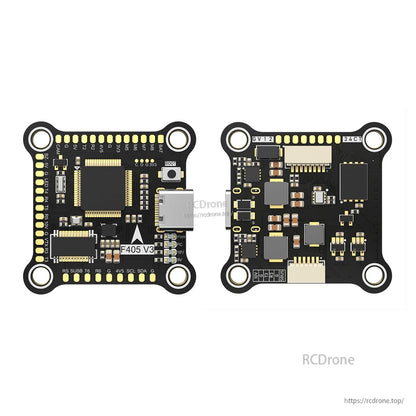

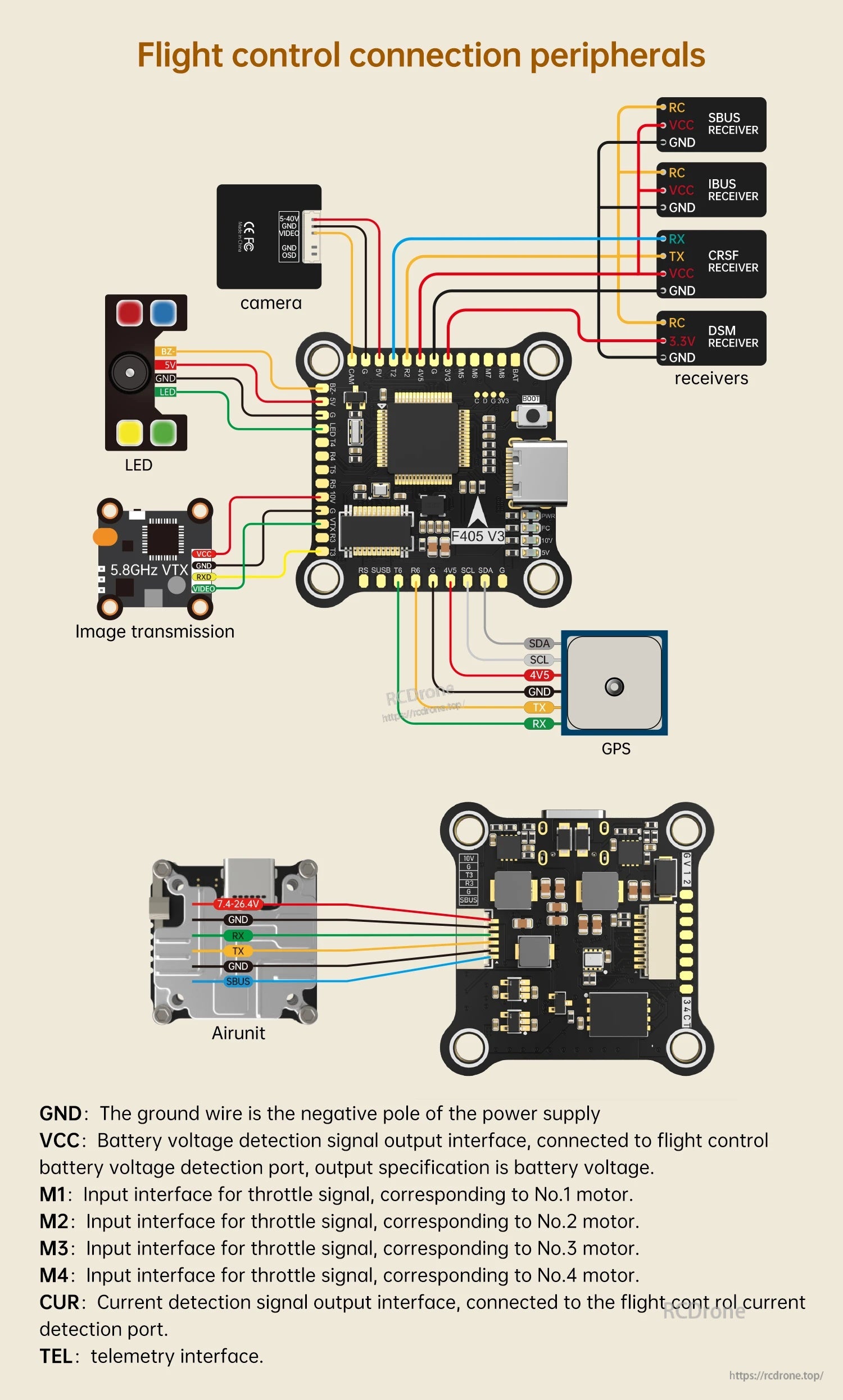

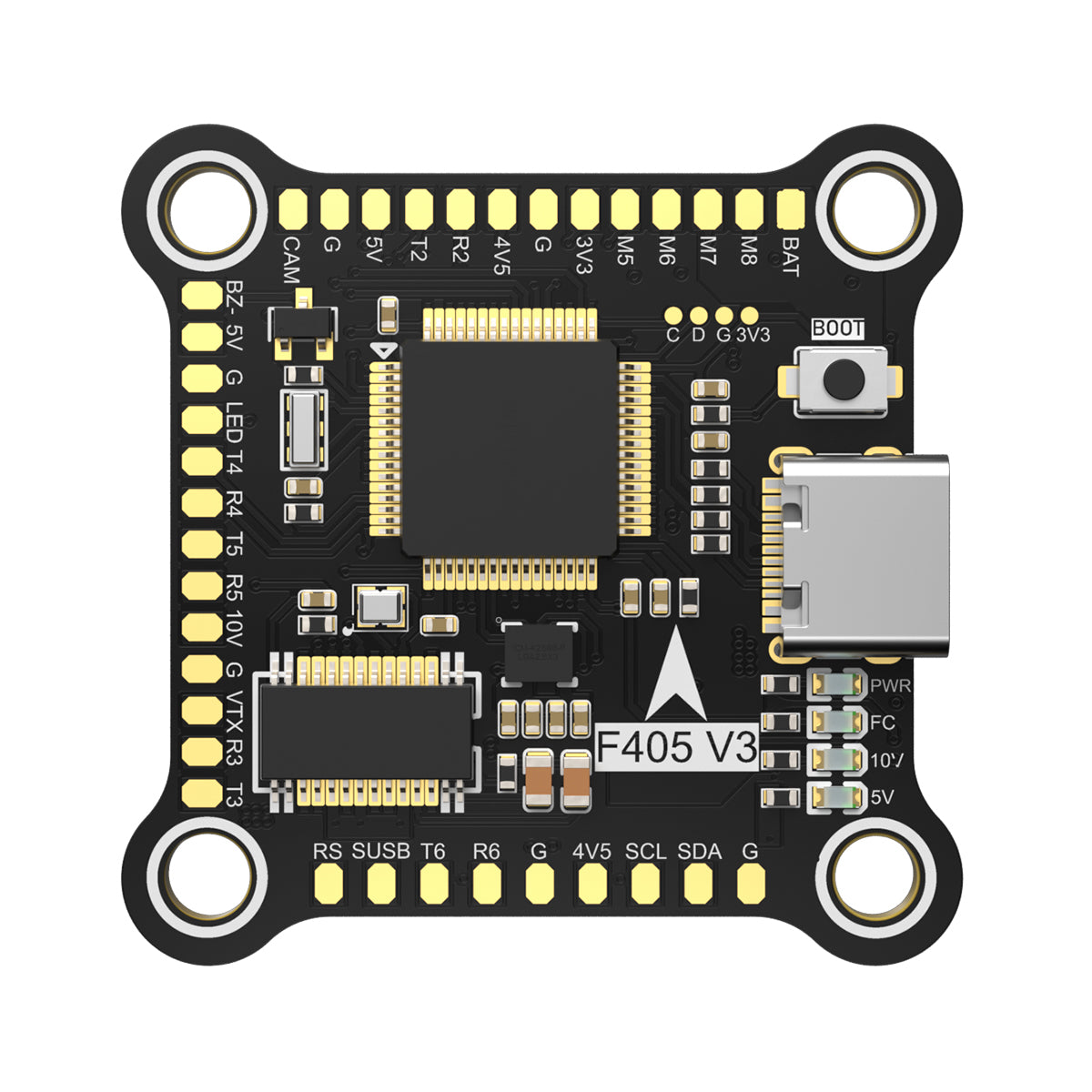

Nota Sambungan (seperti yang dilabel)

• GND: Wayar tanah (kutub negatif bekalan kuasa)
• VCC: Antara muka output isyarat pengesanan voltan bateri (output adalah voltan bateri)
• M1/M2/M3/M4: Antara muka input isyarat throttle yang sepadan dengan motor No.1/No.2/No.3/No.
• CUR: Antara muka output isyarat pengesanan semasa semasa (sambungkan ke port pengesanan semasa kawalan penerbangan)
• TEL: Antara muka telemetri

Apa yang Termasuk

• BrotherHobby pengawal penerbangan F405 V3
• Kes silikon M3*8mm
• Kabel rata 8pin 1.0mm SH 30mm
• Kabel rata 6pin DJI

Aplikasi

• Pembinaan multirotor FPV 3S-6S menggunakan pemasangan 30.5x30.5mm
• Persediaan Betaflight (sasaran disenaraikan: betaflight_4.5.0 BROTHERHOBBYF405 V3)
• Pembinaan yang serasi dengan ArduPilot (sokongan disenaraikan)
• Integrasi dengan kamera, VTX 5.8GHz, GPS, LED luaran, dan penerima popular (SBUS/IBUS/DSM2/X/TBS/CRSF)

Butiran

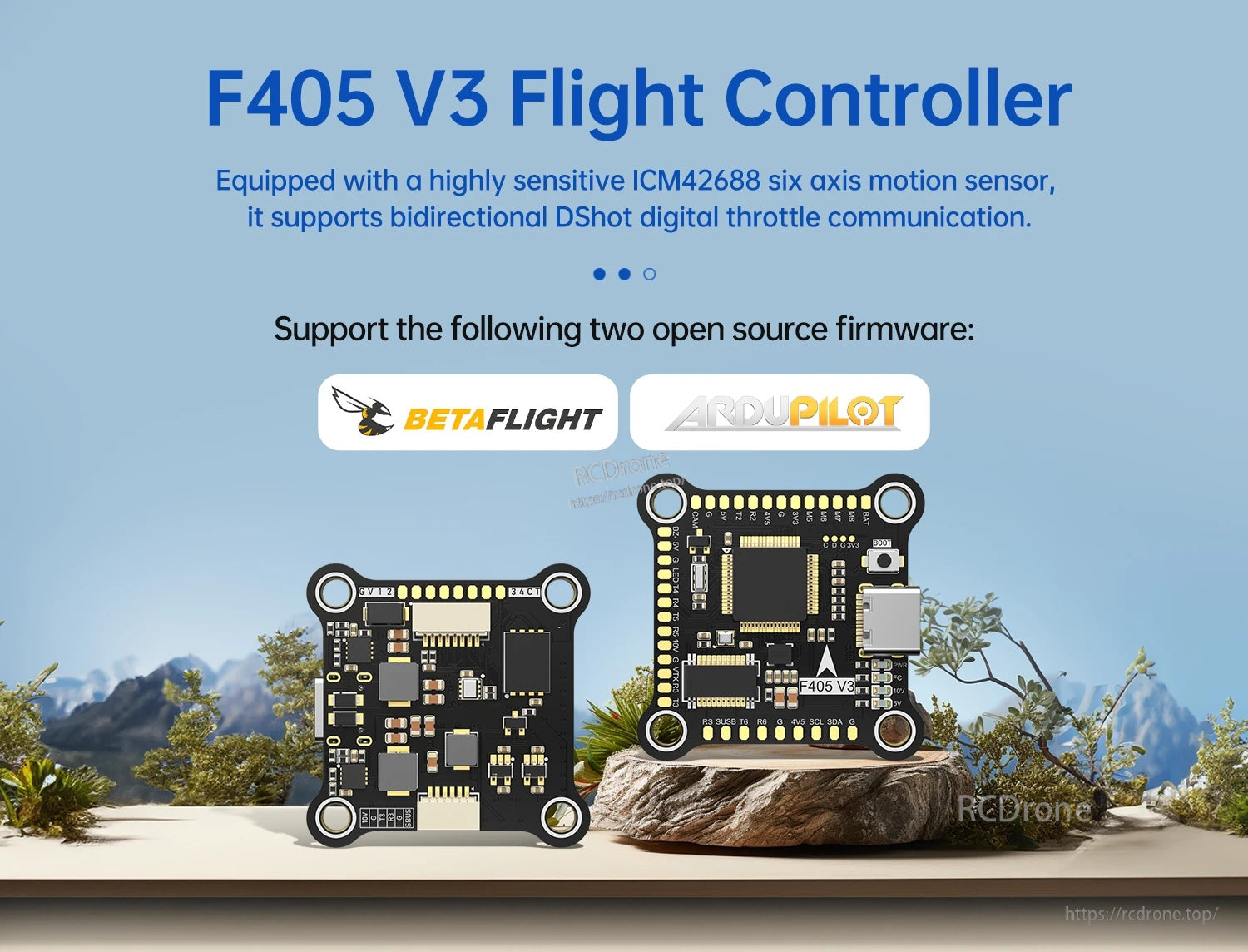

Pengawal penerbangan Returner F405 V3 menggunakan sensor gerakan 6-paksi ICM42688 dan menyokong DShot dua hala dengan firmware Betaflight atau ArduPilot.

Pengawal penerbangan BrotherHobby Returner F405 V3 menggunakan cip kawalan utama STM32F405RET6 (168MHz) pada reka bentuk papan tembaga 6-lapisan, 1oz.

Pengawal penerbangan Returner F405 V3 mempunyai bekalan kuasa BEC 10V2A dan 5V2A yang bebas dan dilengkapi dengan penapisan LC untuk kuasa penghantaran video yang lebih stabil.

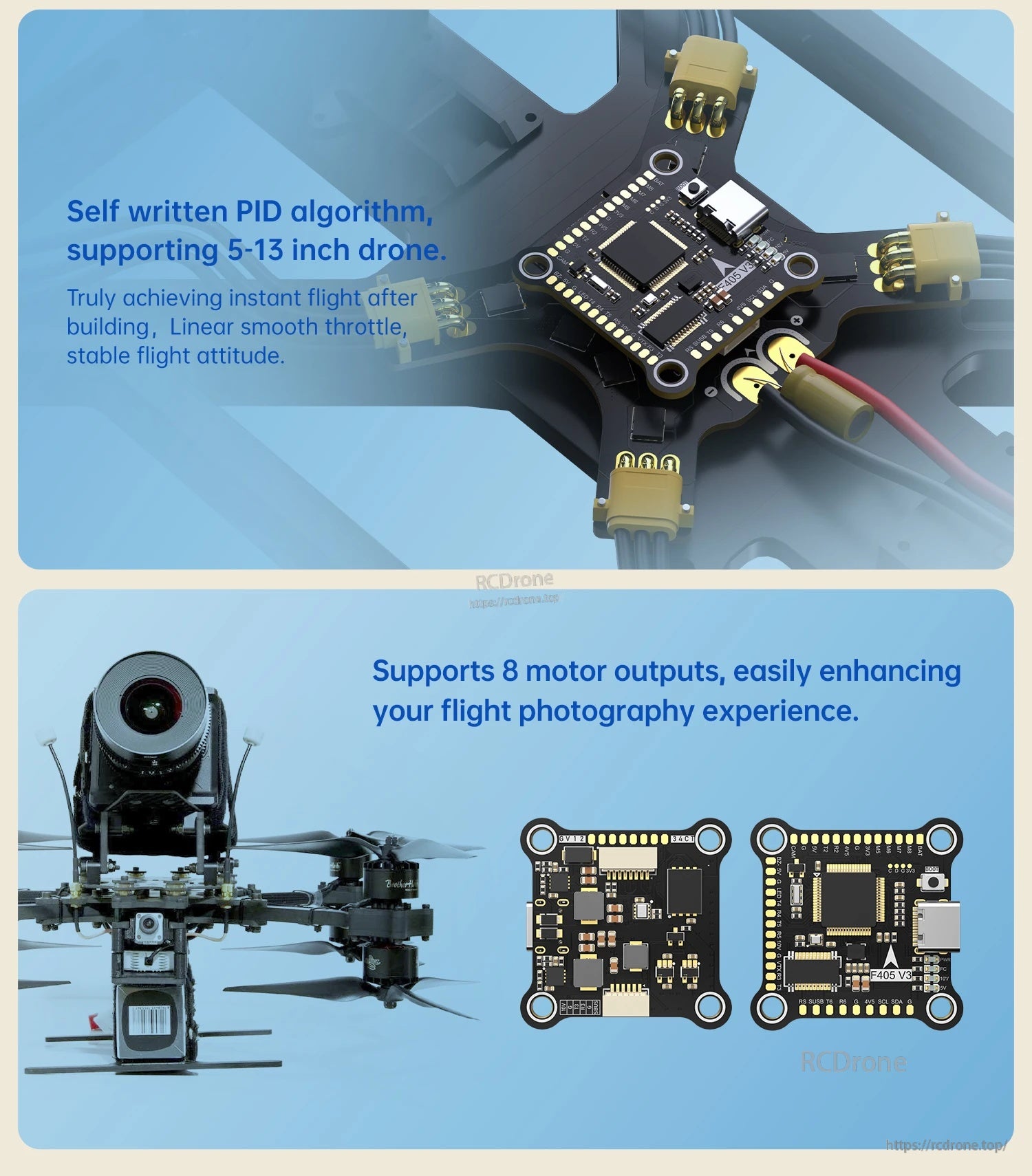

Pengawal penerbangan BrotherHobby Returner F405 V3 menggunakan algoritma PID yang ditulis sendiri untuk dron 5–13 inci dan menyokong 8 output motor.

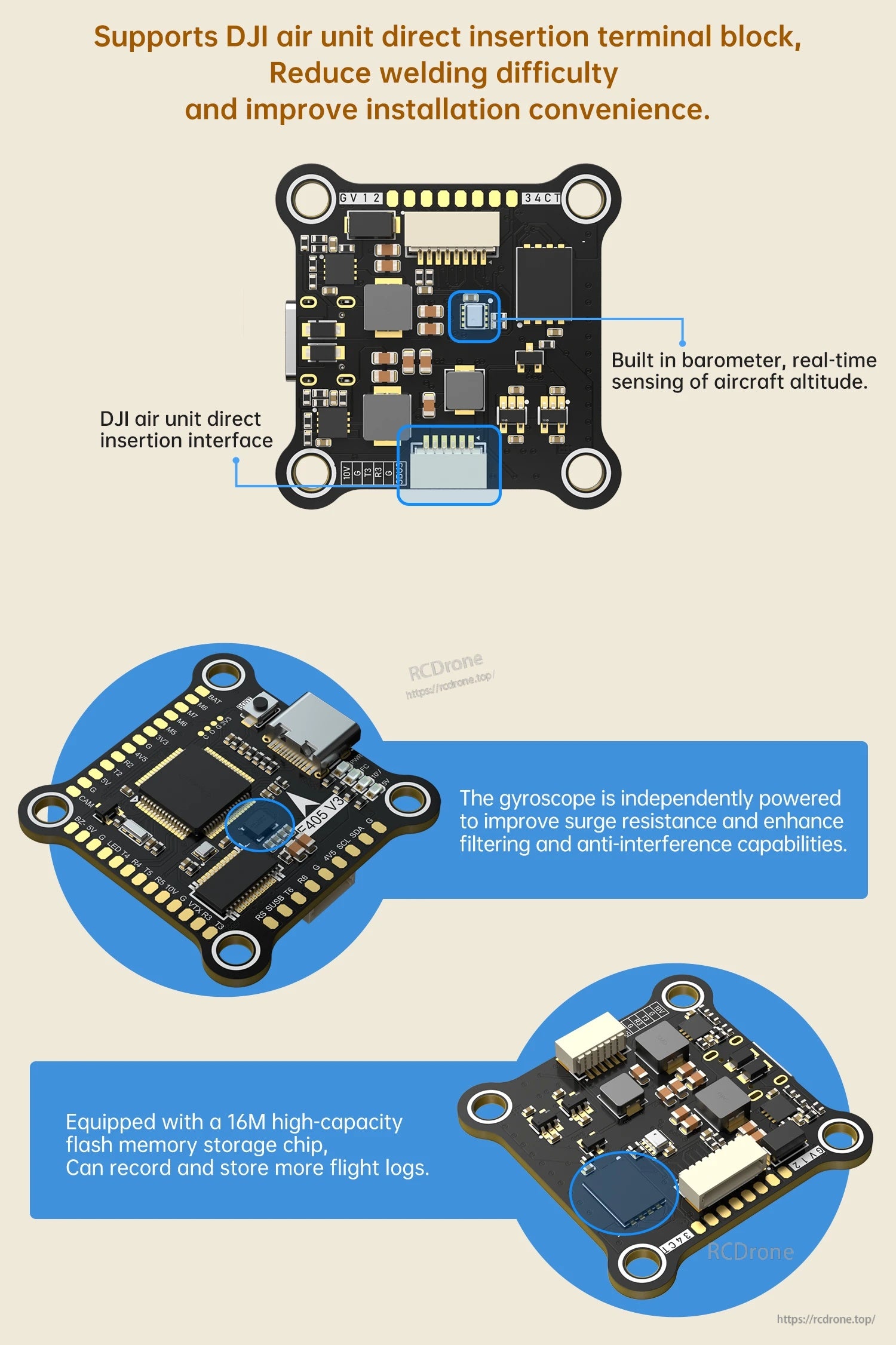

Pengawal penerbangan BrotherHobby Returner F405 V3 termasuk penyambung penyisipan terus DJI Air Unit, barometer terbina dalam, dan 16MB flash untuk menyimpan log penerbangan.

Pengawal penerbangan BrotherHobby Returner F405 V3 menggunakan corak pemasangan 30.5x30.5mm dan termasuk grommet silikon serta kabel SH 8-pin dan DJI 6-pin untuk pendawaian.

Pendawaian BrotherHobby Returner F405 V3 menyokong periferal FPV biasa termasuk kamera, 5.8G VTX, LED, penerima SBUS/CRSF/DSM, GPS, dan unit udara.
