Overview
Berdasarkan maklumat yang diberikan, siri GM10 V3 menggunakan cip GNSS M10050 terkini untuk pencarian satelit yang lebih cepat berbanding GM8 V2 sebelumnya. Untuk bantuan pemasangan atau pertanyaan keserasian, hubungi support@rcdrone.top or lawati https://rcdrone.top/ .
Ciri Utama

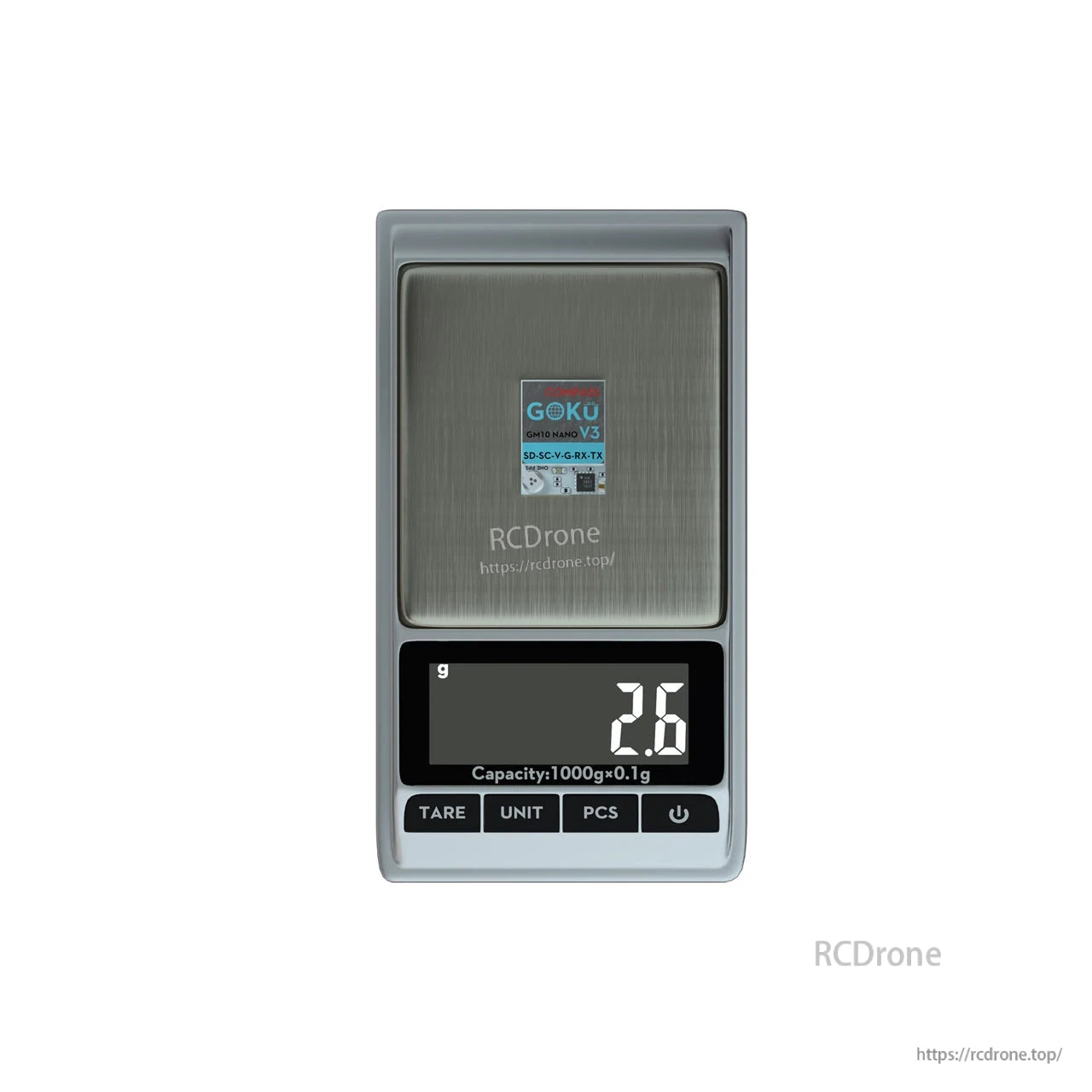

- Saiz nano dan ringan: 2.6 g
- Kompas terintegrasi
- Plug and play (tiada penyolderan diperlukan)
- Penyambung pad 6-pin
- Modul GPS. Tiga Modul.
Nota Keserasian
- Nota: Cip GOKU GM10 V3 GPS dirujuk sebagai M1005 dalam nota yang diberikan. Hanya firmware Betaflight (BF) 4.3.x yang boleh menggunakan protokol Ublox. BF 4.2.x dan lebih awal hanya boleh menggunakan protokol NMEA. Nota menyatakan tiada perbezaan prestasi antara kedua-dua protokol.
- BETAFLIGHT: gunakan firmware di atas 4.3.0.
- INAV: gunakan konfigurator 6.0.0 terkini, dan firmware di atas 5.0.0.
Spesifikasi
| Jenama | FLYWOO |
| Model | GM10 NANO V3 GPS dgn kompas |
| Dimensi | 12mm*17mm*5mm |
| Berat | 2.6g |
| Penyambung | Pad 6pin |
| Set Cip | M10050 (Cip Generasi Kesepuluh) |
| Format Penerimaan | GPS, GLONASS, Galileo, BeiDou, QZSS dan SBAS |
| Protokol Lalai | GPS, Galileo, BeiDou |
| Frekuesi | GPS L1, GLONASS L1, BeiDou B1, SBAS L1, Galileo E1 |
| Saluran | 72 Saluran Mencari |
| Kep灵敏度 (Penjejakan) | -162dBm |
| Kep灵敏度 (Pencarian Semula) | -160dBm |
| Kadar Sokongan | 4800bps hingga 921600bps (Lalai 115200bps) |
| Tahap Data | TTL atau RS-232 (Tahap TTL Lalai) |
| Protokol Data | BF4.3.X (UBLOX) / BF4.2.X (NMEA) |
| Frekueansi Keluaran | 1Hz-10Hz (Default 10Hz) |
| Had Operasi (Ketinggian) | 50,000m Max |
| Had Operasi (Kelajuan) | 500m/s Max |
| Had Operasi (Pecutan) | Kurang daripada 4g |
| VCC | Voltan DC: 3.3-5V |
| Suasana Operasi | -40 °C ~ +85°C |
| Suasana Penyimpanan | -40°C ~ +105°C |
| Pemancar | PPS LED: MERAH. PPS LED menyala apabila GPS tidak tetap dan padam apabila ia tetap. |
| Pin Modul (teks) | RX, TX, 3.3-5V, GND |
| Label Pad Kompas/GPS (rajah) | T, R, G, V, C, D |
| Label Pad Pengawal Penerbangan (rajah) | TX, RX, GND, 5V, SCL, SDA |
| Label GM10 NANO V3 (KOMPAS) (rajah) | SD-SC-V-G-RX-TX |
Panduan Operasi
Pilihan arah kompas (ditunjukkan)
- Default
- CW 0°
- CW 90°
- CW 180°
- CW 270°
- CW 0° flip
- CW 90° flip
- CW 180° flip
- CW 270° flip
- Kustom
Pengaturan Mod GPS dan Mod Penyelamatan GPS Betaflight (ditunjukkan)
- Buka port serial: GPS / 115200 kadar baud.
- Hidupkan suis GPS dan tetapkan UBLOX/NMEA protokol.
- Tetapkan RXLOSS saluran mod penyelamatan (contoh ditunjukkan: AUX 2 GPS RESCUE , nilai 2000).
- Pilih pilihan mod penyelamatan GPS (contoh nilai ditunjukkan): Sudut 32; Ketinggian awal (meter) 50; Jarak penurunan (meter) 200; Jarak minimum ke rumah (meter) 100; Kelajuan tanah (meter/detik) 20.00; Throttle minimum 1100; Throttle maksimum 1600; Throttle hover 1280; Kadar naik (meter/detik) 5.00; Kadar turun (meter/detik) 1.50; Minimum satelit 5; Mod ketinggian Ketinggian maksimum; Pemeriksaan kesahihan Hidup.
Apa yang Termasuk
- 1x GM10 NANO V3 GPS w/kompas
- 1x Kabel 100mm
- 1x Kertas Tembaga
Butiran

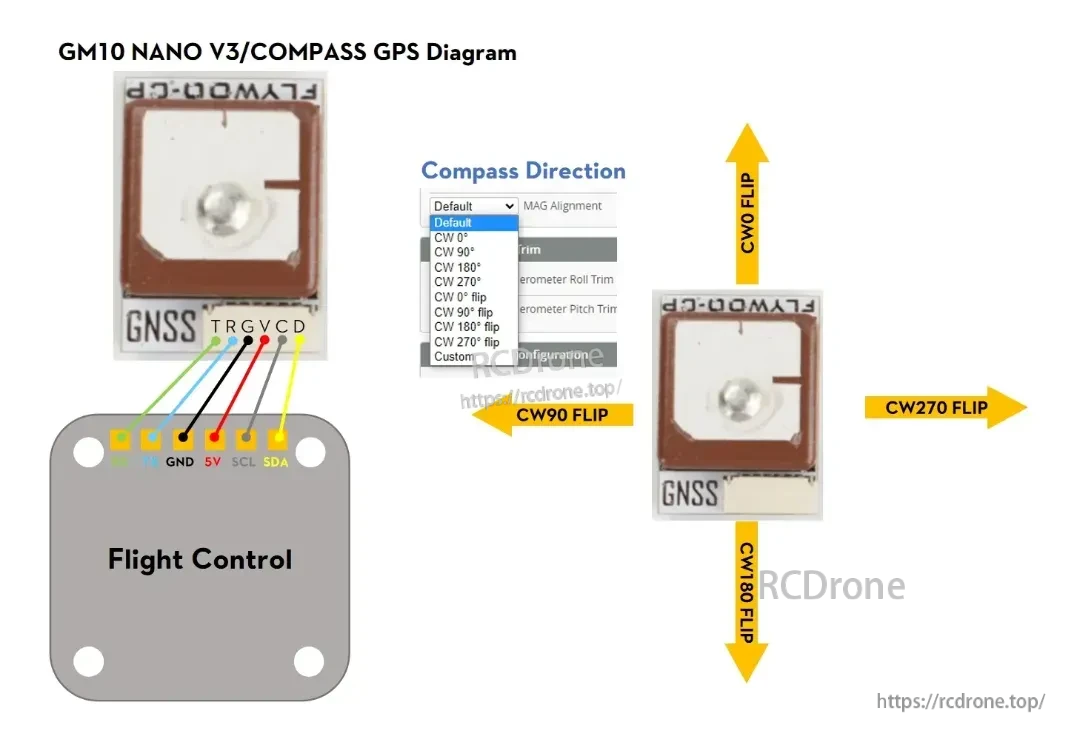

Wiring GM10 Nano V3 GPS menggunakan TX/RX ditambah 5V dan I2C (SCL/SDA), dengan pilihan arah kompas untuk orientasi modul yang berbeza.

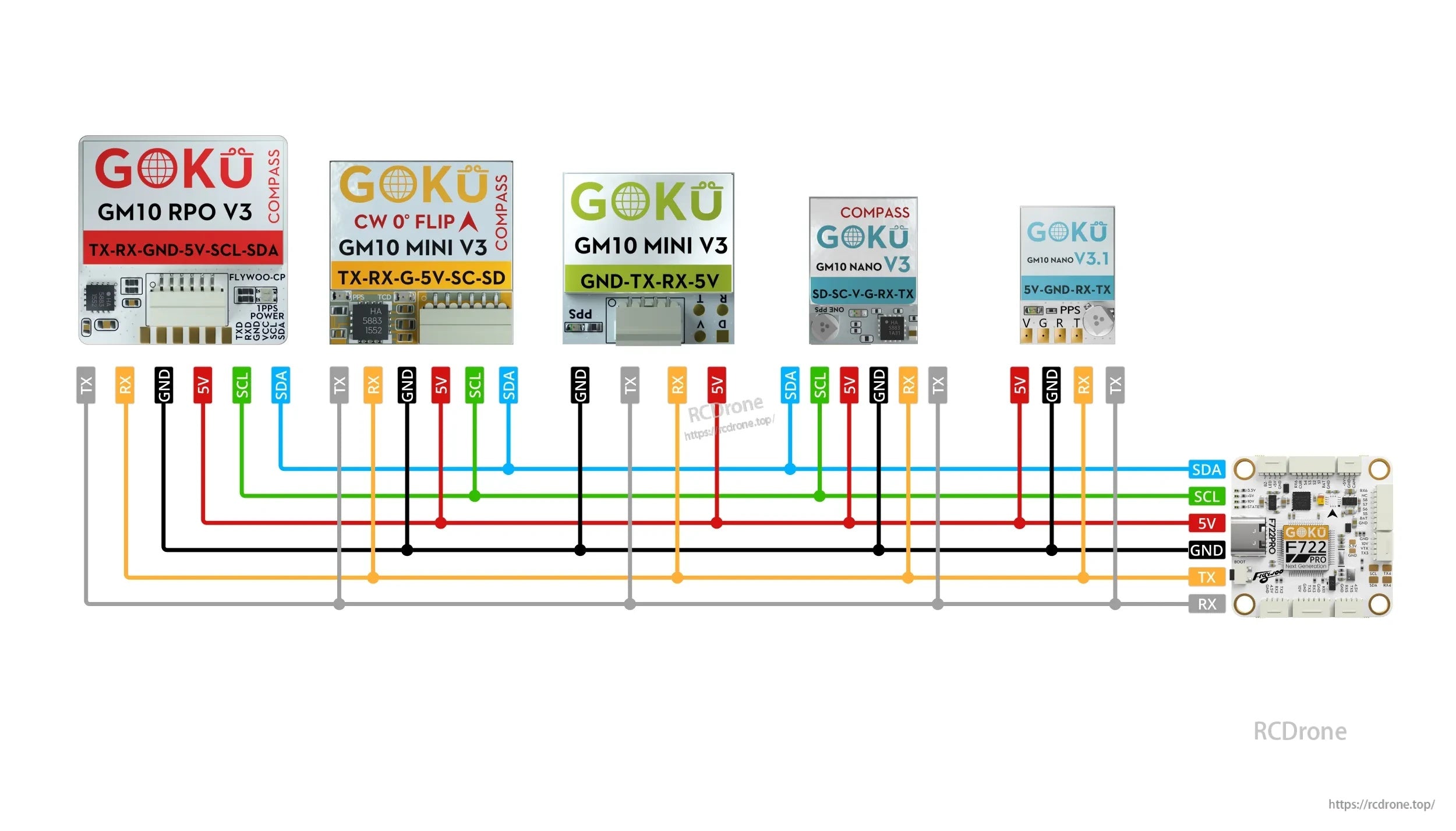

Flywoo GOKU GM10 Nano V3 GPS disambungkan ke pengawal penerbangan dengan kuasa 5V dan GND ditambah UART TX/RX, dengan pilihan SDA/SCL untuk kompas.
Flywoo GOKU GM10 Nano V3 GPS direka untuk pencarian satelit yang lebih cepat dan menyokong penjejakan sehingga 30+ satelit.
Tetapkan port siri GPS kepada 115200 baud dan aktifkan suis GPS dengan protokol UBLOX/NMEA untuk penyediaan Mod Penyelamatan.
Mod Penyelamatan GPS boleh disediakan dengan menetapkan saluran AUX untuk GPS RESCUE dan menyesuaikan parameter Kembali ke Rumah dalam Betaflight.
