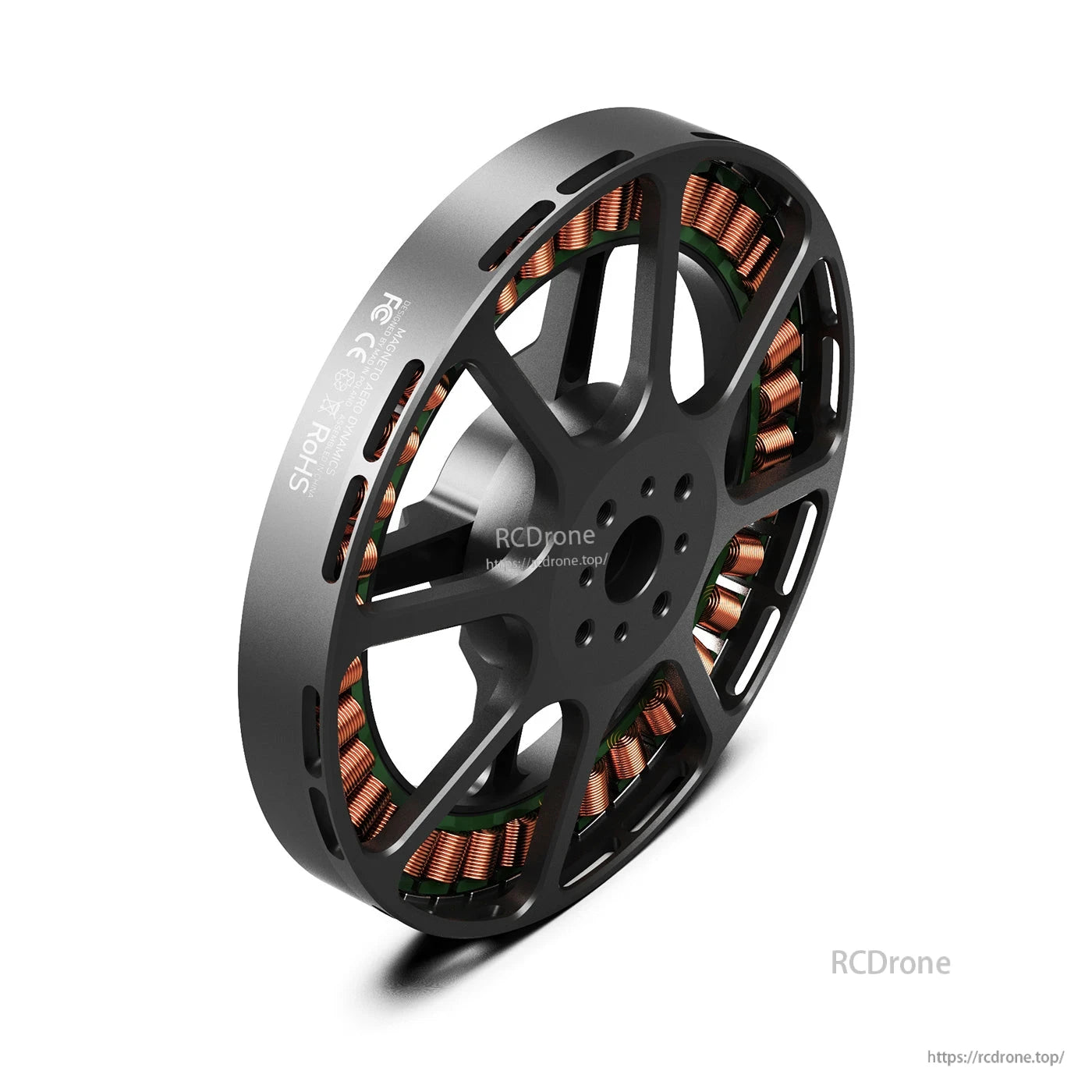

Motor Drone MAD 1005 EEE 90KV untuk 12S, Daya Tolak Maks 10.1kg, 279g, Sokongan Prop 30–32in

MAD

$267.00 USD

Jualan Habis dijual

Taxes included. Penghantaran dikira semasa pembayaran.

KV PILIHAN 90KV

Kuantiti

Lihat butiran penuh

Overview

MAD 1005 EEE adalah motor drone 90KV yang direka untuk sistem kuasa 12S, menyasarkan daya angkat berterusan sebanyak 3.5~4.5kg dan sehingga 10.1kg daya angkat maksimum (keadaan ujian boleh berbeza). Berat motor adalah 279g dan ia bertujuan untuk digunakan dengan propeller 30–32 inci.

Daya angkat berterusan	3.5~4.5kg
Daya angkat maksimum	10.1kg
Sokongan voltan	90KV/12S
Berat	279g

Ciri Utama

Pemosisian: motor berkecekapan tinggi yang dibina untuk muatan tunggal paksi 3.5–4.5 kg dengan propeller serat karbon 32 inci
Sehingga 10.1 kg daya maksimum
12 g/W kecekapan pada 3 kg daya dengan propeller 30–32 inci
Berat motor: 279 g; aluminium gred aeroangkasa yang diimport (seperti yang dinyatakan)
Hayat perkhidmatan: lebih 1000 jam (seperti yang dinyatakan)
ESC yang disyorkan (seperti yang dinyatakan): FOC 60A 12S; MAD AMPX 40A (5-14S)
Label teks: “CEKAP ENERGI 90KV”, “EDISI EXTREME PEMINAT”, “KECEKAPAN >82%”

Spesifikasi

Model motor	MAD1005 EEE
KV (RPM/V)	90 KV
Voltan nominal	12S
Arus tanpa beban	0.9A / 30V
Rintangan dalaman	144mΩ
Berat motor	279 g
Berat produk dalam kotak	650 g (200 x 150 x 70mm)
Arus maksimum	34 A
Kuasa maksimum	1636 W
Tork maksimum	3.9 Nm
Daya angkat maksimum	10.1 kg
Berat lepas rotor tunggal	3.5kg - 4.5kg
Berat lepas landas UAV (seperti yang disenaraikan)	12S-32"/14kg-Quadcopter; 21kg-Hexacopter; 28kg-Octocopter
Bilangan pasangan tiang	21
Stator	TAIWAN / Anti-korosif
Gred wayar berlakur	180°C
Gred magnet	150°C
Gred perlindungan	Perlindungan hujan
Panjang kabel	100 mm 16# Awg(Hitam) silikon
Pelepasan haba sentrifugal	Bebas
Imbangan rotor	≤5 mg
Imbangan motor	≤10 mg
Bearing	EZO 6803ZZ*2; EZO 6706-2RU
Ujian gangguan	500 V
ESC yang Disyorkan	MAD AMPX 40A (5-14S); (juga dinyatakan: FOC 60A 12S)
Propeller yang Disyorkan (seperti yang disenaraikan)	30x10; CB2 PRO 30x10.5; 32x9.6; CB2 PRO 32x11

Lubang Lukisan dan Pemasangan

Saiz motor	D:107 × 22.5mm
Pemarkahan dimensi	5.1
Pemarkahan dimensi	100
Lubang pemasangan propeller	D:20 M3×4; D:23 M4×4
Lubang pemasangan motor	D:32 M4×4
Diameter aci	IN: 17mm
Pemarkahan lubang/diameter tambahan	Ø20-Ø3.2×4; Ø6
Dimensi tambahan ditunjukkan	14.5; 10; 11.6

Data Prestasi (Rujukan)

Label teks graf analitik: “Graf Analitik Operasi Motor”. Legenda: I - Arus, P - Kuasa Masukan, η - Kecekapan Elektrik, T - Daya Angkat, N - Kelajuan Putaran.Nota pengukuran: diukur dengan voltan input 48 V, pada suhu 25°C dan di paras laut; kelajuan putaran disesuaikan oleh pendikit. Nota: daya maksimum mungkin bergantung pada tahap bateri, jenis propeller, tekanan udara dan keadaan lain.

Nota operasi (seperti yang disediakan): Data di atas adalah nilai teori apabila voltan input adalah 48V, untuk rujukan sahaja. Dalam kes suhu bilik 25°C dan tiada peranti penyejukan tambahan, arus melebihi 34A adalah zon tidak berfungsi, 8-34A adalah zon kerja jangka pendek (kira-kira 10-30s), dan di bawah 8A adalah zon kerja yang boleh bertahan. Dalam penggunaan sebenar, sila kawal masa operasi motor mengikut suhu persekitaran kerja dan keadaan penyejukan haba.

Jadual Uji: FLUXER PRO 30x10 MATT + AMPX 40A (5-14S), 12S

Throttle [%]	Voltan [V]	Arus [A]	Kuasa Masukan [W]	Kuasa Keluaran [W]	Tork [N*m]	RPM	Dorongan [gf]	Kecekapan [%]	Kecekapan [gf/W]
30	48.23	1.50	72.5	55.7	0.440	1209	1209	76.80	16.7
32	48.24	1.86	89.6	65.9	0.490	1285	1356	73.57	15.1
34	48.26	2.03	97.7	73.9	0.520	1358	1465	75.67	15.0
36	48.24	2.33	112.5	86.8	0.580	1429	1613	77.11	14.3
38	48.22	2.58	124.3	98.8	0.630	1498	1747	79.52	14.1
40	48.22	3.01	145.0	113.1	0.690	1565	1960	78.01	13.5
42	48.21	3.35	161.7	128.9	0.750	1641	2104	79.71	13.0
44	48.23	3.74	180.5	146.9	0.820	1710	2317	81.37	12.8
46	48.24	4.30	207.2	167.9	0.900	1781	2571	81.03	12.4
48	48.18	4.83	232.8	190.0	0.980	1851	2765	81.61	11.9
50	48.21	5.19	250.1	205.8	1.020	1927	2877	82.31	11.5
52	48.18	5.80	279.5	230.2	1.100	1999	3104	82.38	11.2
54	48.17	6.44	310.2	253.4	1.170	2068	3319	81.70	10.7
56	48.16	7.05	339.5	289.8	1.300	2129	3704	85.37	10.9
58	48.18	7.64	368.1	311.8	1.350	2206	3807	84.72	10.3
60	48.17	8.30	400.0	342.1	1.440	2268	4069	85.52	10.2
62	48.14	9.21	443.6	373.2	1.530	2331	4361	84.18	9.8
64	48.15	9.72	468.2	395.3	1.570	2405	4429	84.45	9.5
66	48.12	10.69	514.5	432.5	1.680	2459	4795	84.07	9.3
68	48.12	11.53	554.9	467.4	1.770	2522	5056	84.23	9.1
70	48.12	12.43	598.2	507.7	1.880	2579	5357	84.87	9.0
80	48.08	17.39	836.1	707.6	2.360	2863	6797	84.63	8.1
90	48.03	22.62	1086.3	906.6	2.750	3149	7732	83.49	7.1
100	48.04	28.44	1366.4	1125.1	3.200	3358	9205	82.34	6.7

Jadual Uji: CB2 PRO 30x10.5 MATT + AMPX 40A (5-14S), 12S

Throttle [%]	Voltan [V]	Arus [A]	Kuasa Masukan [W]	Kuasa Keluaran [W]	Tork [N*m]	RPM	Dorongan [gf]	Kecekapan [%]	Kecekapan [gf/W]
30	48.20	1.48	71.5	52.7	0.430	1170	1111	73.70	15.5
32	48.20	1.68	80.8	62.4	0.480	1241	1254	77.23	15.5
34	48.20	2.01	96.8	72.8	0.530	1312	1393	75.19	14.4
36	48.18	2.29	110.1	85.3	0.590	1381	1575	77.48	14.3
38	48.18	2.61	125.8	100.1	0.660	1449	1761	79.61	14.0
40	48.21	2.99	144.1	113.9	0.720	1511	1939	79.05	13.5
42	48.20	3.34	160.7	130.6	0.790	1579	2123	81.30	13.2
44	48.16	3.75	180.5	148.3	0.860	1647	2306	82.14	12.8
46	48.19	4.25	204.6	167.9	0.930	1717	2481	81.74	12.1
48	48.19	4.69	225.7	186.9	1.000	1785	2699	82.84	12.0
50	48.14	5.13	246.7	207.6	1.070	1853	2889	84.15	11.8
52	48.15	5.73	275.7	233.3	1.160	1921	3131	84.62	11.6
54	48.10	6.34	304.8	257.9	1.240	1986	3365	84.60	11.4
56	48.09	7.02	337.7	283.8	1.320	2053	3574	84.05	10.8
58	48.09	7.57	363.9	309.8	1.400	2113	3780	85.15	10.5
60	48.11	8.32	400.3	340.3	1.490	2181	4034	85.02	10.2
62	48.09	9.14	439.6	375.2	1.600	2240	4336	85.38	9.9
64	48.08	9.97	479.3	405.4	1.680	2304	4513	84.58	9.4
66	48.05	10.79	518.4	437.8	1.770	2362	4791	84.44	9.2
68	48.07	11.57	556.3	473.7	1.870	2419	5057	85.14	9.1
70	48.08	12.44	598.2	506.0	1.950	2478	5280	84.58	8.8
80	48.00	17.32	831.6	701.3	2.430	2756	6547	84.34	7.9
90	47.96	23.38	1121.5	926.8	2.950	3000	8014	82.64	7.1
100	47.93	29.14	1396.6	1130.5	3.370	3204	9177	80.95	6.6

Jadual Ujian: FLUXER PRO 32x9.6 MATT + AMPX 40A (5-14S), 12S

Throttle [%]	Voltan [V]	Arus [A]	Kuasa Masukan [W]	Kuasa Keluaran [W]	Tork [N*m]	RPM	Thrust [gf]	Kecekapan [%]	Kecekapan [gf/W]
30	48.18	1.66	79.8	66.4	0.550	1154	1319	83.29	16.5
32	48.16	2.01	97.0	79.5	0.620	1225	1483	81.99	15.3
34	48.18	2.31	111.3	92.1	0.680	1293	1656	82.76	14.9
36	48.18	2.63	126.7	106.8	0.750	1360	1835	84.33	14.5
38	48.17	3.10	149.1	122.4	0.820	1426	2030	82.12	13.6
40	48.17	3.52	169.3	138.7	0.890	1488	2213	81.91	13.1
42	48.14	3.88	187.0	157.8	0.970	1553	2408	84.37	12.9
44	48.17	4.31	207.4	178.3	1.050	1619	2605	85.86	12.6
46	48.15	4.87	234.5	199.5	1.130	1686	2856	85.11	12.2
48	48.10	5.40	259.8	225.9	1.230	1753	3087	86.93	11.9
50	48.08	6.08	292.1	249.0	1.310	1815	3304	85.25	11.3
52	48.06	6.81	327.2	275.6	1.400	1880	3550	84.23	10.8
54	48.04	7.42	356.5	305.2	1.500	1943	3804	85.61	10.7
56	48.04	8.24	395.6	335.7	1.600	2004	4079	84.87	10.3
58	48.01	8.97	430.6	365.7	1.690	2066	4311	84.92	10.0
60	48.00	9.90	474.9	398.0	1.790	2123	4582	83.80	9.6
62	48.00	10.62	509.7	431.9	1.890	2182	4860	84.73	9.5
64	47.97	11.52	552.4	469.3	2.000	2241	5129	84.95	9.3
68	47.96	13.45	645.2	544.2	2.210	2352	5682	84.35	8.8
70	47.97	14.32	686.9	582.1	2.310	2406	5948	84.74	8.7
80	47.91	19.90	953.5	793.9	2.850	2660	7381	83.26	7.7
90	47.82	26.46	1265.4	1022.6	3.380	2889	8856	80.81	7.0
100	47.82	32.94	1575.2	1226.5	3.820	3066	10084	77.87	6.4

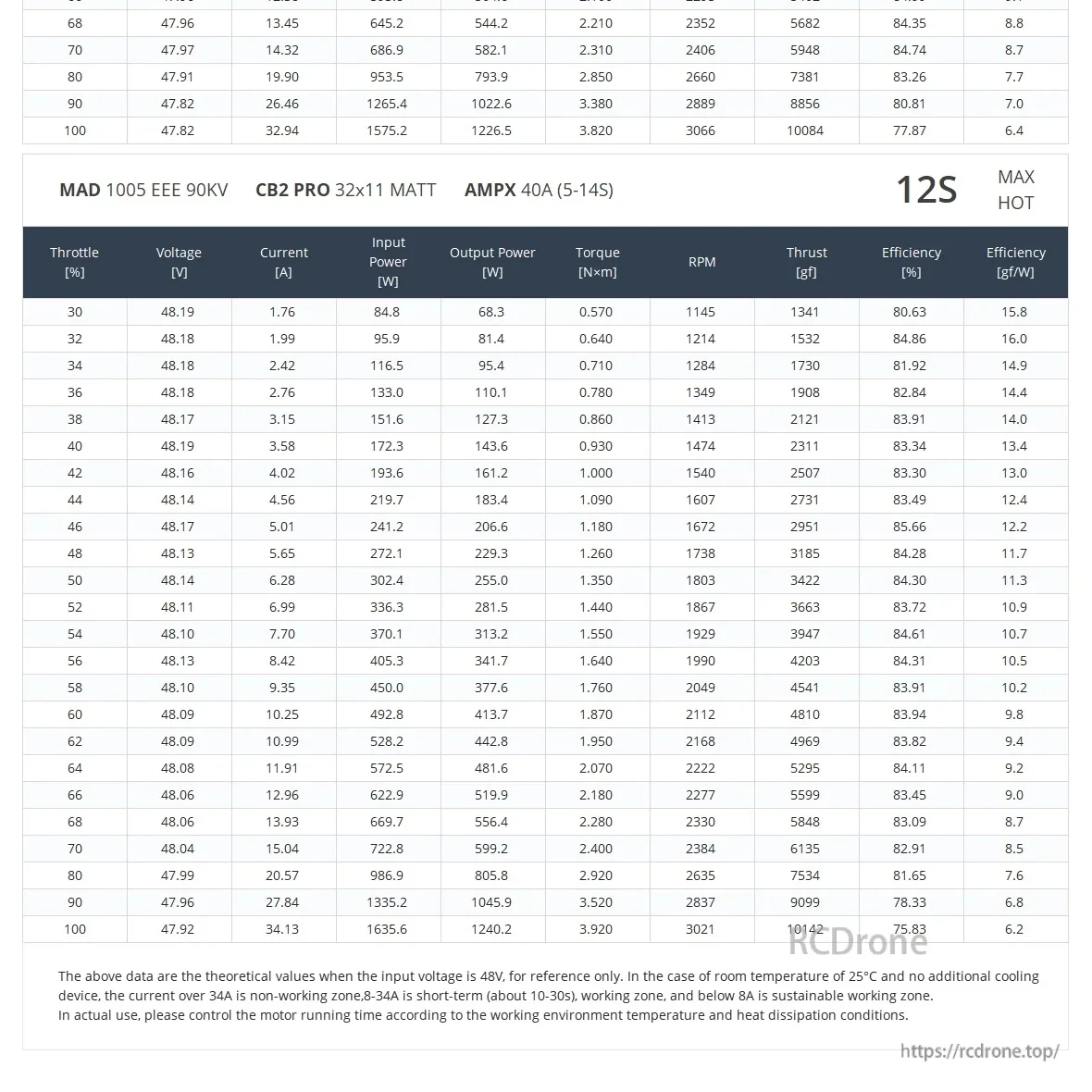

Jadual Ujian: CB2 PRO 32x11 MATT + AMPX 40A (5-14S), 12S

Throttle [%]	Voltan [V]	Arus [A]	Kuasa Masukan [W]	Kuasa Keluaran [W]	Tork [N*m]	RPM	Dorongan [gf]	Kecekapan [%]	Kecekapan [gf/W]
30	48.19	1.76	84.8	68.3	0.570	1145	1341	80.63	15.8
32	48.18	1.99	95.9	81.4	0.640	1214	1532	84.86	16.0
34	48.18	2.42	116.5	95.4	0.710	1284	1730	81.92	14.9
36	48.18	2.76	133.0	110.1	0.780	1349	1908	82.84	14.4
38	48.17	3.15	151.6	127.3	0.860	1413	2121	83.91	14.0
40	48.19	3.58	172.3	143.6	0.930	1474	2311	83.34	13.4
42	48.16	4.02	193.6	161.2	1.000	1540	2507	83.30	13.0
44	48.14	4.56	219.7	183.4	1.090	1607	2731	83.49	12.4
46	48.17	5.01	241.2	206.6	1.180	1672	2951	85.66	12.2
48	48.13	5.65	272.1	229.3	1.260	1738	3185	84.28	11.7
50	48.14	6.28	302.4	255.0	1.350	1803	3422	84.30	11.3
52	48.11	6.99	336.3	281.5	1.440	1867	3663	83.72	10.9
54	48.10	7.70	370.1	313.2	1.550	1929	3947	84.61	10.7
56	48.13	8.42	405.3	341.7	1.640	1990	4203	84.31	10.5
58	48.10	9.35	450.0	377.6	1.760	2049	4541	83.91	10.2
60	48.09	10.25	492.8	413.7	1.870	2112	4810	83.94	9.8
62	48.09	10.99	528.2	442.3	1.950	2168	4969	83.82	9.4
64	48.08	11.91	572.5	481.6	2.070	2222	5295	84.11	9.2
66	48.06	12.96	622.9	519.9	2.180	2277	5599	83.45	9.0
68	48.06	13.93	669.7	556.4	2.280	2330	5848	83.09	8.7
70	48.04	15.04	722.8	599.2	2.400	2384	6135	82.91	8.5
80	47.99	20.57	986.9	805.8	2.920	2635	7534	81.65	7.6
90	47.96	27.84	1335.2	1045.9	3.520	2837	9099	78.33	6.8
100	47.92	34.13	1635.6	1240.2	3.920	3021	10142	75.83	6.2

Untuk bantuan pemilihan produk atau sokongan integrasi (padanan prop/ESC, penyediaan sistem kuasa), hubungi support@rcdrone.top or lawati https://rcdrone.top/.

Permohonan

UAV ketahanan panjang
Dron yang membawa muatan sederhana hingga berat
Pembinaan pendorong yang cekap dan tahan lama menggunakan propeller 30–32 inci

Butiran

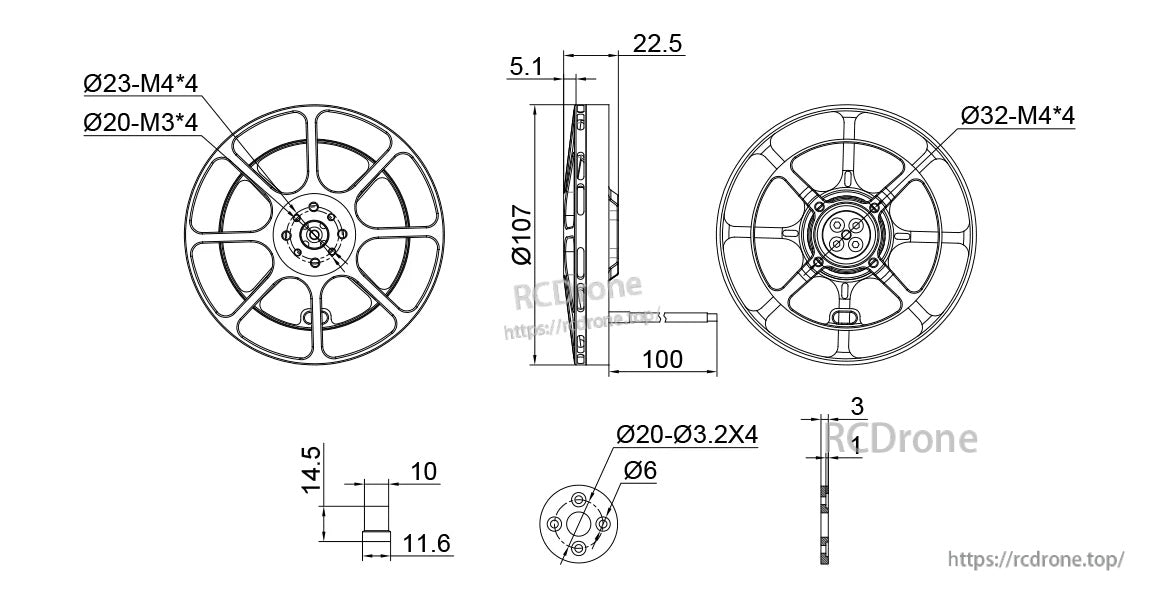

Motor MAD 1005 EEE 90KV menggunakan rumah bulat Ø107mm dengan corak lubang pemasangan M4 dan M3 untuk pemasangan bingkai yang mudah.

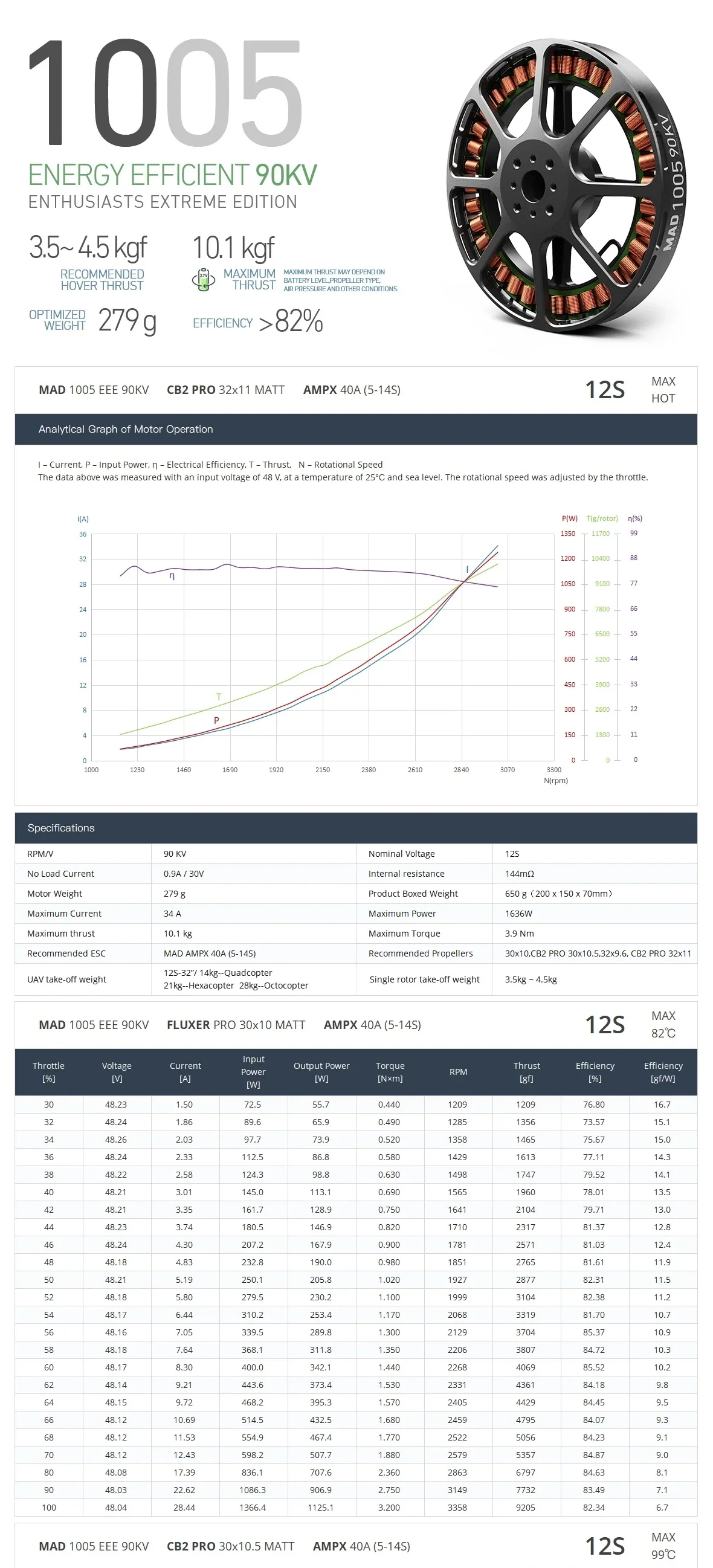

MAD Data prestasi motor 1005 Energy Efficient 90KV termasuk lengkung daya, voltan maksimum 12S, dan jadual ujian terperinci untuk perancangan penyediaan.

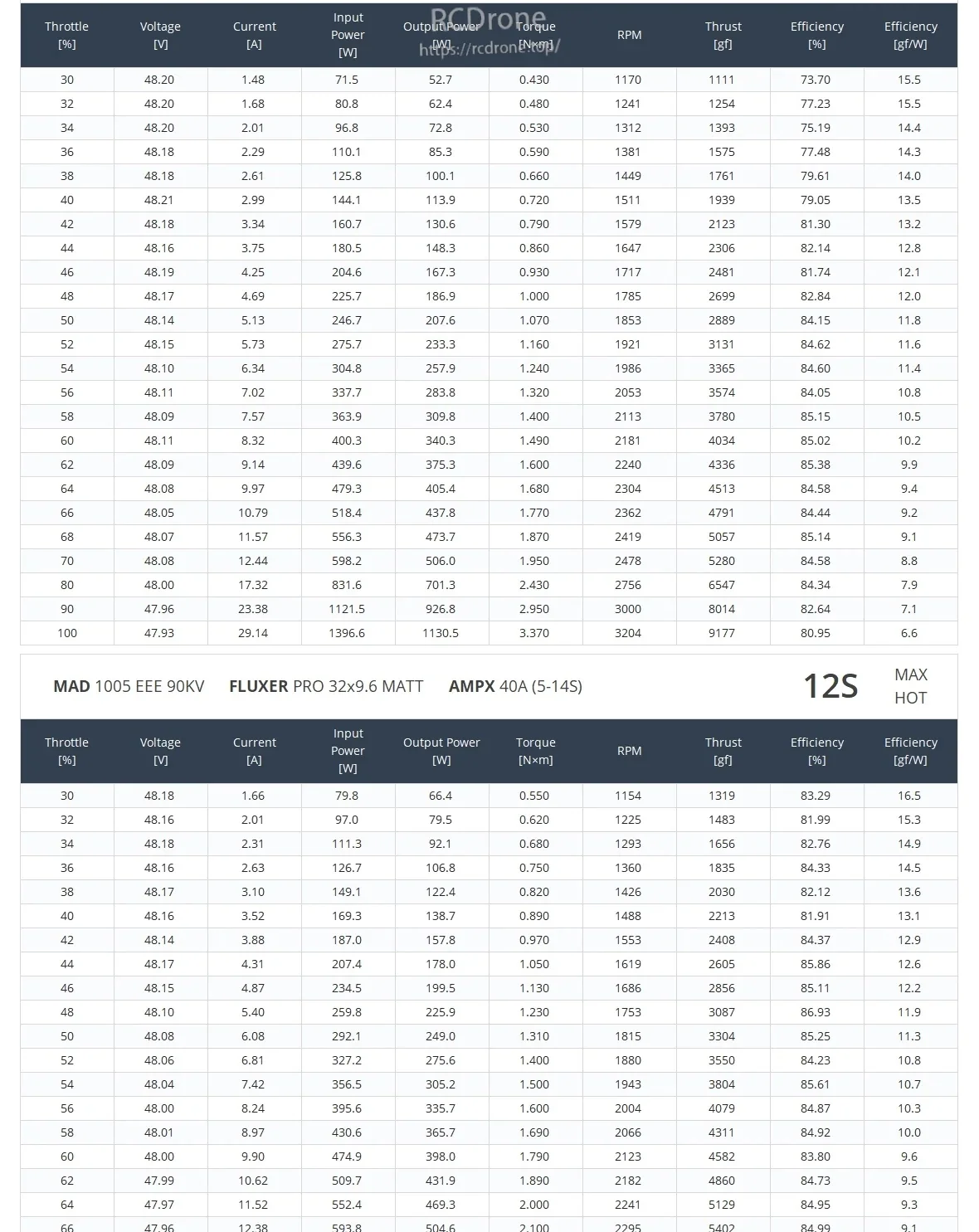

Data ujian motor MAD 1005 EEE 90KV menyenaraikan pendikit, voltan, arus, RPM, daya, dan kecekapan pada 12S menggunakan prop FUXLER PRO 32-96 dan ESC APMAX 40A.
