Overview
T-Motor VZ20x8.2 adalah propeller VTOL yang direka untuk aplikasi VTOL, termasuk UAV sayap tetap VTOL dalam mod multicopter, dan diposisikan untuk platform pertanian VTOL sederhana. Siri VZ memberi tumpuan kepada kekuatan tinggi, kekakuan tinggi, dan reka bentuk ringan untuk meningkatkan respons daya dorong dan lebar jalur kawalan penerbangan sambil mengekalkan struktur yang boleh dipercayai pada RPM tinggi.
Ciri Utama
- Kekuatan tinggi: Menahan beban sentrifugal dan beban bergantian yang disebabkan oleh manuver pada RPM tinggi untuk membantu mencegah kegagalan struktur.
- Kekakuan tinggi: Membantu mengekalkan jarak selamat hujung bilah dalam susun atur padat, menekan ubah bentuk aeroelastik, dan membantu mencegah bergetar.
- Reka bentuk ringan: Momen inersia yang dikurangkan untuk respons daya dorong yang cepat dan lebar jalur kawalan sikap yang lebih tinggi.
- Reka bentuk aerodinamik VTOL: Menyasarkan daya angkat tinggi dalam pengambilan/pendaratan menegak, dan mengurangkan seretan profil semasa penerbangan ketika kipas berhenti berputar.
- Fokus kestabilan peralihan: Menangani sudut serangan tinggi, kelajuan rendah, dan gangguan medan aliran yang tidak stabil (termasuk aliran udara asimetrik dan variasi daya berkala).

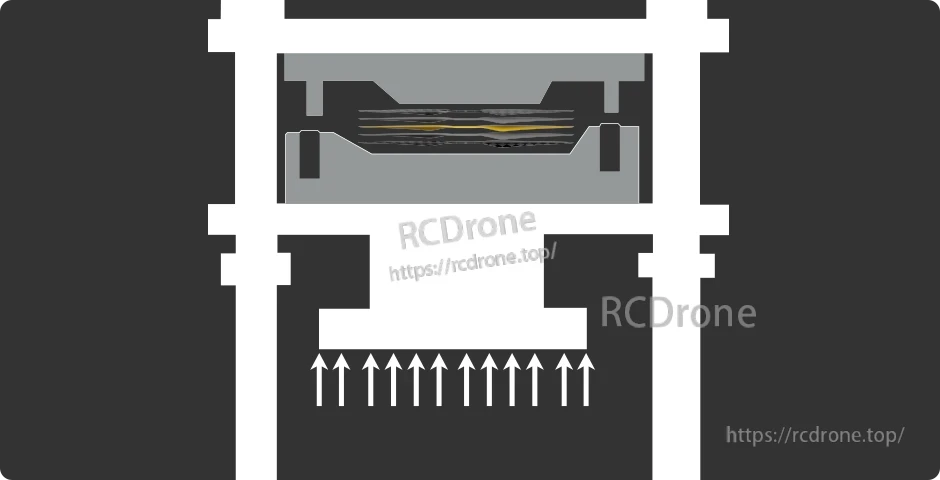

- Struktur/proses komposit: Reka bentuk lapisan tahan lentur & dan torsi; pemodelan mampatan prepreg untuk pembentukan terintegrasi dengan porositi produk di bawah 1%; teras buih PMI untuk kawalan kekakuan terhadap berat.
- Perbandingan ujian yang dilaporkan: 30% kekuatan lentur dan 20% kekakuan torsi (diperoleh daripada ujian perbandingan antara kipas siri VZ dan kipas siri G).
- Pengoptimuman akar bilah: Ketebalan akar bilah dioptimumkan untuk memberikan redundansi struktur sambil mengurangkan beban pada bolt penghubung.
Untuk sokongan pesanan, panduan pemasangan, atau pertanyaan pembelian dalam jumlah besar, hubungi support@rcdrone.top or lawati https://rcdrone.top/ .
Spesifikasi
| Model | VZ20x8.2 |
| Diameter (Inci) | 20(508mm) |
| Pitch (Inci) | 8.2(208.3mm) |
| Bahan | Komposit Serat Karbon Berasaskan Resin + Teras Buih PMI |
| Rawatan Permukaan | Matte |
| Berat Rata-rata Bilah Tunggal (g) | 38 |
| Jenis | Propeller Lurus Satu Keping |
| RPM Maksimum Disyorkan (RPM) | 7300 |
| Thrust Maksimum Disyorkan (kg) | 11.2 |
| Had RPM (RPM) | 8000 |
| Had Thrust (kg) | 14 |
| Permohonan | UAV Sayap Tetap VTOL, Mod Multicopter |
| Sambungan & Dimensi | Flange Mount, Lubang Pusat Ø6 mm, Lingkaran Bolt Ø12 mm, dengan 2x Lubang Pemasangan Ø3 mm |
| Nilai lukisan teknikal | 513; 42.9; 18.6; 6.1 (Skala Pandangan Separuh 2:1) |
Apa yang Termasuk
- CCW *1
- CW *1
- Penutup kipas (Φ23*2.5mm) *2
- Penyesuai (6*4*2mm) *2
- Skru kepala soket (M3*14mm) *4
Sebelum menggunakan, periksa bahawa semua item telah disertakan. Jika ada yang hilang, hubungi perkhidmatan pelanggan atau emel onlinesales@tmotor.com.
Permohonan
- UAV sayap tetap VTOL (mod multicopter)
- Platform VTOL yang memerlukan daya dorong tinggi untuk lepas landas/darat secara menegak dan pertimbangan drag rendah untuk penerbangan
Nota
- Diagram penampilan dan render produk adalah untuk rujukan sahaja; produk sebenar yang diutamakan.
- Data peningkatan kekuatan lentur dan kekakuan torsi adalah dari ujian perbandingan antara propeller Siri VZ dan propeller Siri G.
- Pengurangan dalam data beban geseran bolt diperoleh dari perbandingan simulasi antara bolt pemasangan untuk propeller Siri VZ dan yang untuk propeller Siri V.
- Data ujian diperoleh di bawah keadaan makmal tertentu; data dan parameter sebenar mungkin berbeza bergantung pada persekitaran ujian, platform, perisian, dan faktor lain.
Butiran

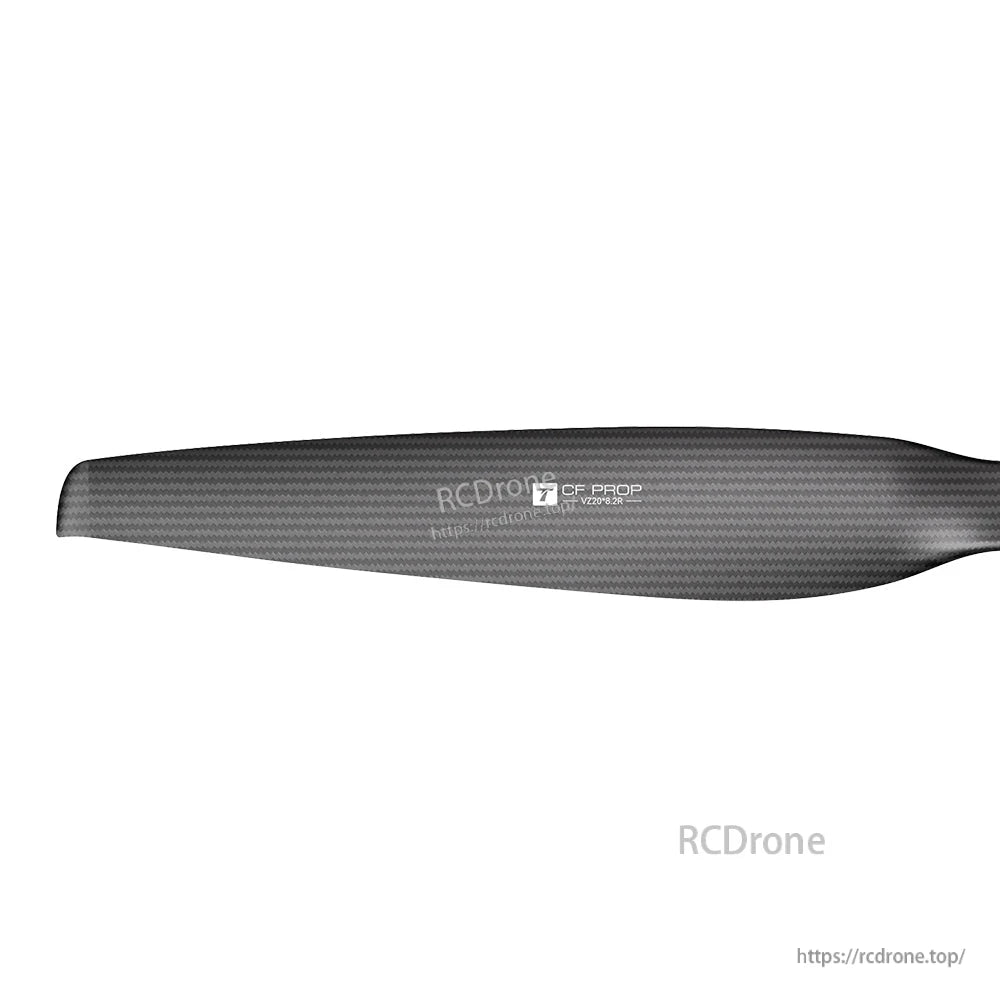

T-Motor VZ20x8.2 VTOL propeller mempunyai reka bentuk bilah gaya serat karbon yang anggun untuk pembinaan yang bersih dan cekap.

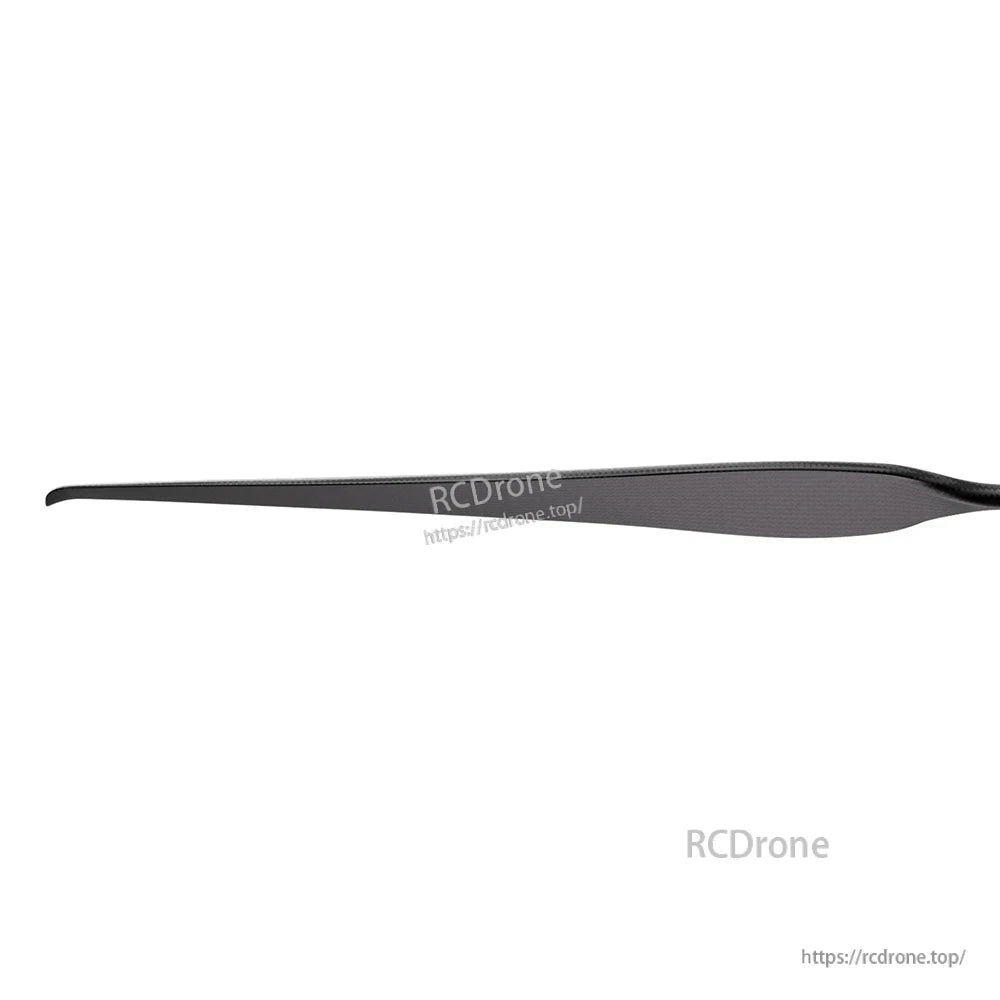

Propeller VTOL T-Motor VZ20x8.2 20 inci mempunyai profil bilah yang melengkung dengan sudut yang jelas untuk pemasangan VTOL.

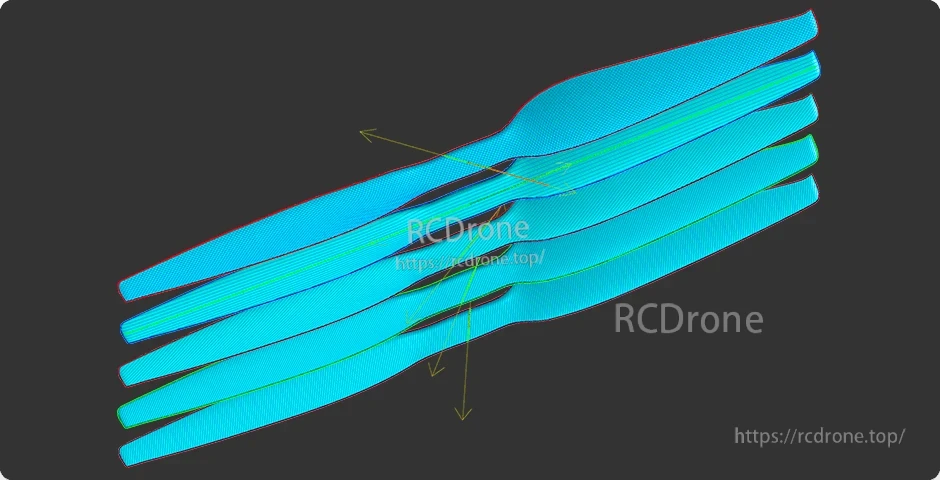

Arrows aliran udara menunjukkan arah daya yang dihasilkan melalui cakera propeller untuk aplikasi pengangkatan VTOL.

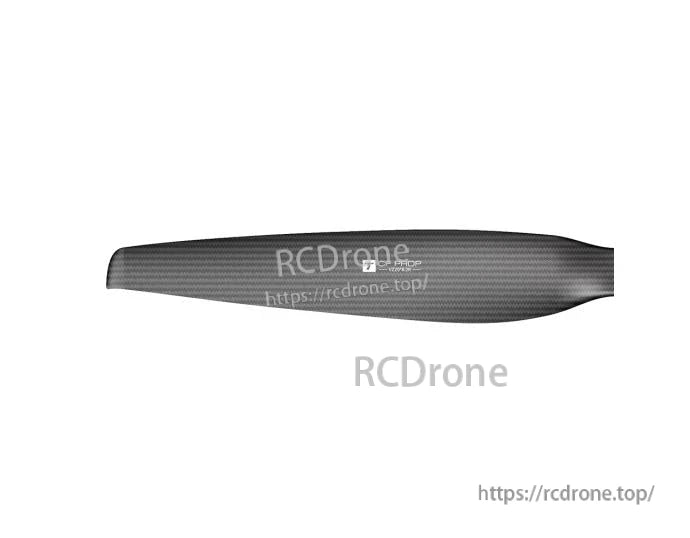

Propeller VTOL VZ20x8.2 menggunakan bilah serat karbon dengan profil airfoil untuk menyokong pengangkatan yang cekap pada pembinaan yang lebih besar.

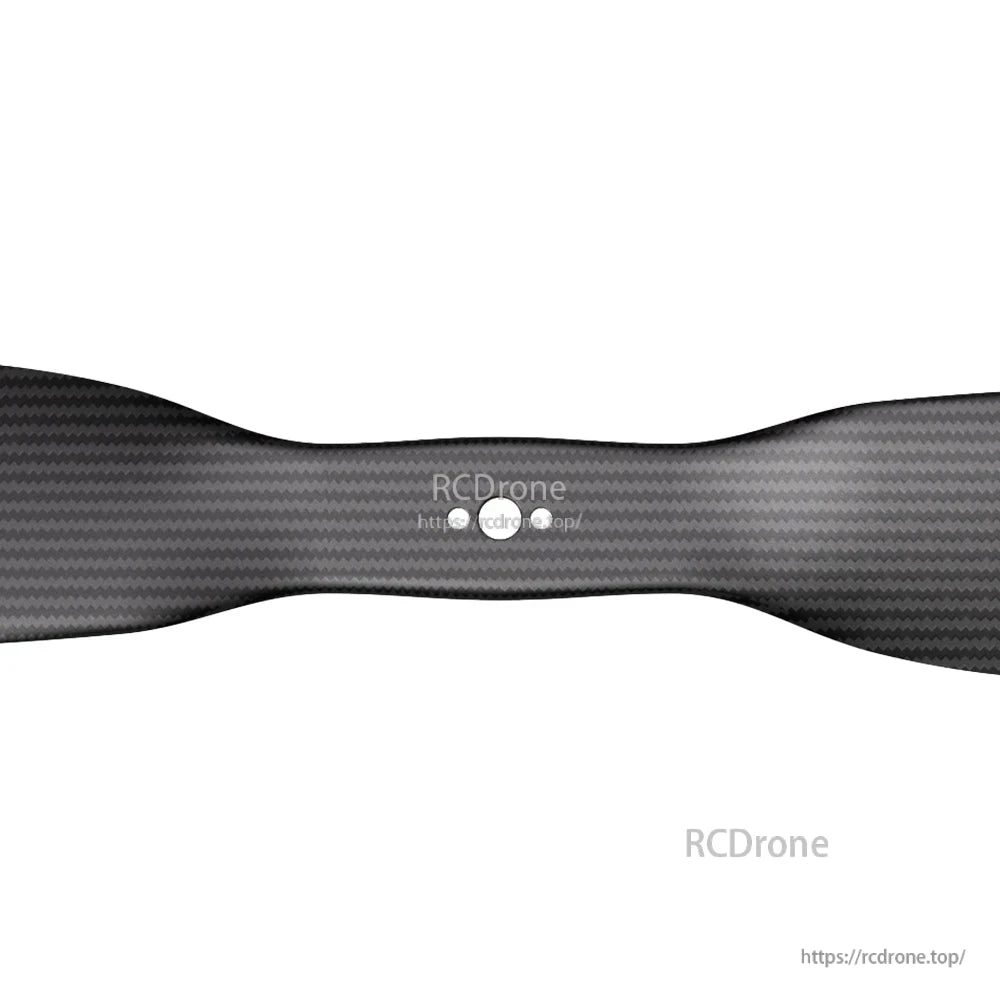

Hub propeller VZ20x8.2 VTOL menggunakan susun atur pemasangan multi-bolt yang dipadankan dengan bilah serat karbon yang lebar untuk lampiran yang stabil.

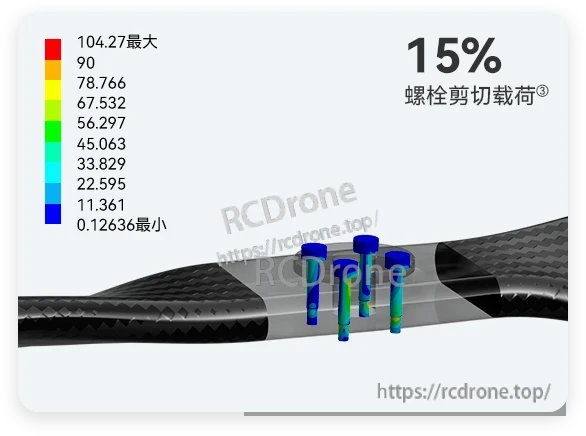

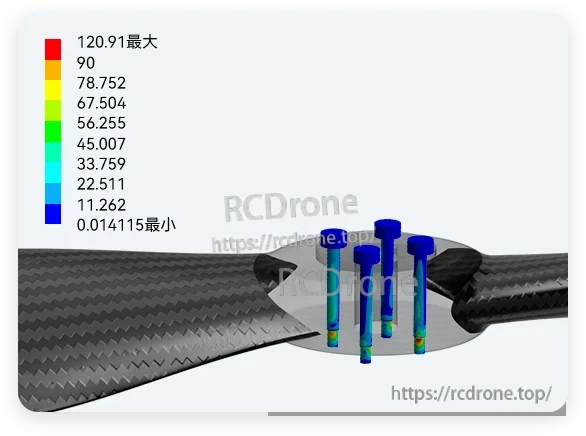

Hub propeller dan kawasan bolt ditunjukkan dengan peta tekanan warna yang dilabel untuk kes beban geseran bolt 15%.

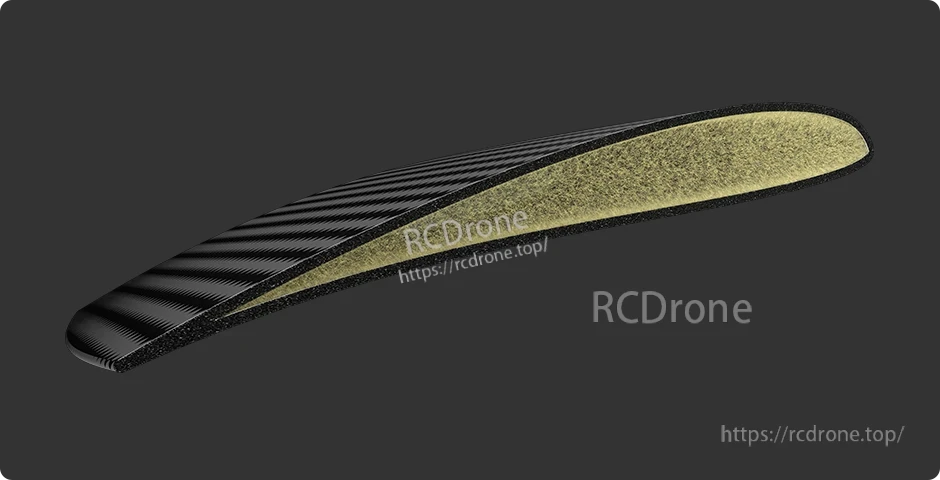

Propeller VTOL T-Motor VZ20x8.2 menggunakan profil bilah yang berbentuk untuk aliran udara yang lancar di seluruh jangkauan.

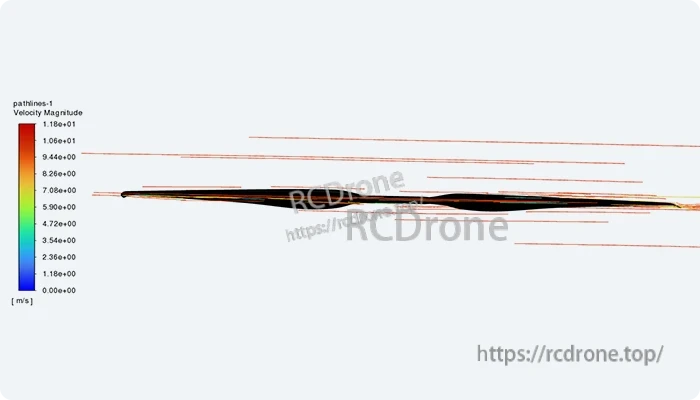

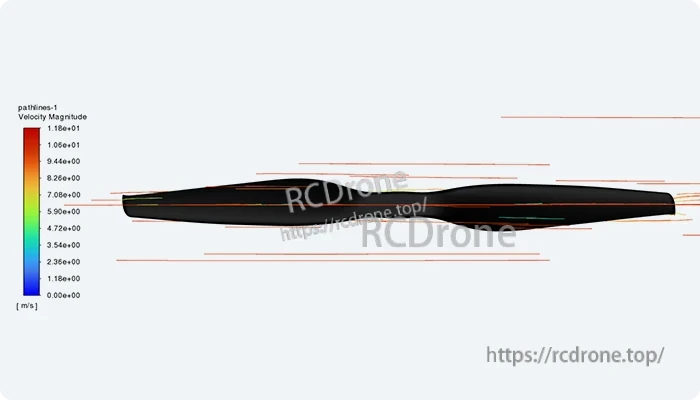

Garis laluan CFD memvisualisasikan kelajuan aliran udara di sekitar VZ20x8.2 profil bilah propeller untuk analisis setup VTOL.

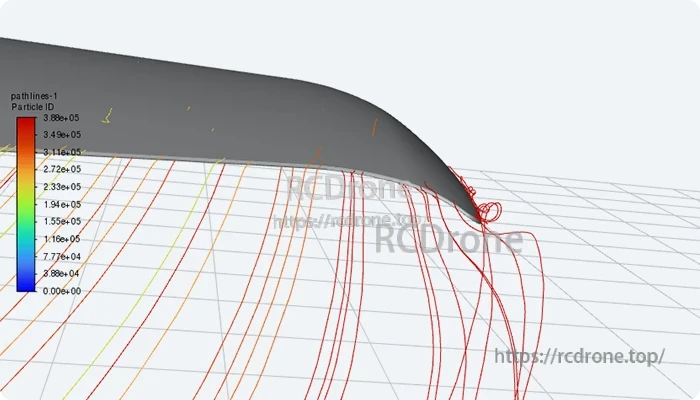

Simulasi aliran aliran di sekitar bilah propeller VZ20x8.2 membantu memvisualisasikan tingkah laku aliran udara untuk setup VTOL.
Simulasi aliran udara komputasi menyokong reka bentuk dan penyetelan propeller VTOL VZ20x8.2 20 inci untuk prestasi yang lebih lancar dan lebih boleh diramal.

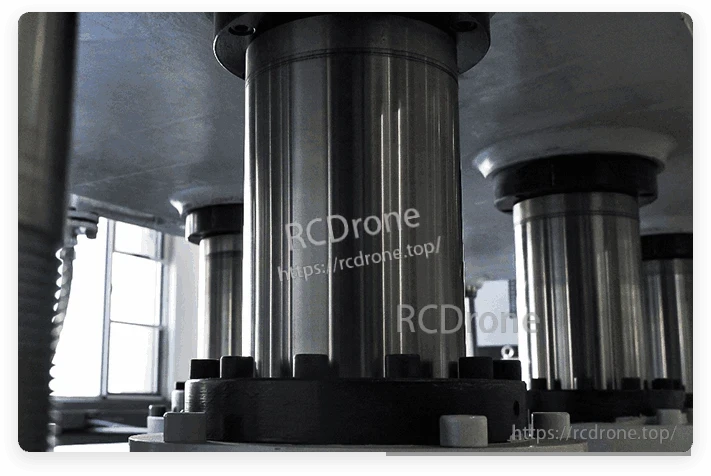

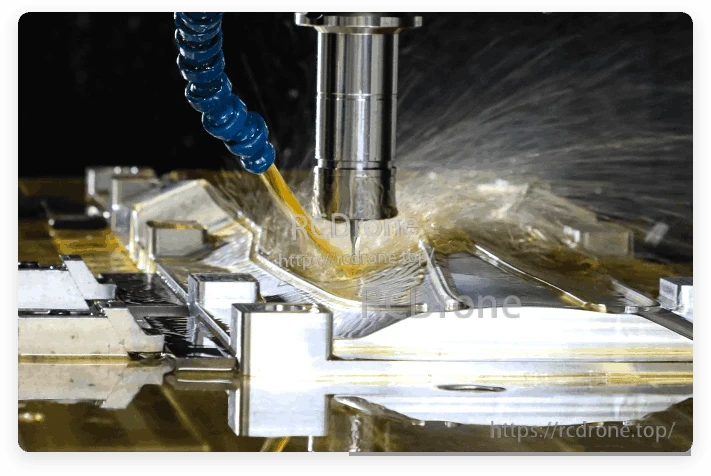

Pengilangan CNC tepat digunakan untuk mencipta komponen logam dengan toleransi ketat dan permukaan yang bersih serta konsisten.
Propeller VTOL T-Motor VZ20x8.2 direka untuk kesesuaian dan keseimbangan yang tepat, membantu memastikan pembinaan VTOL anda konsisten.

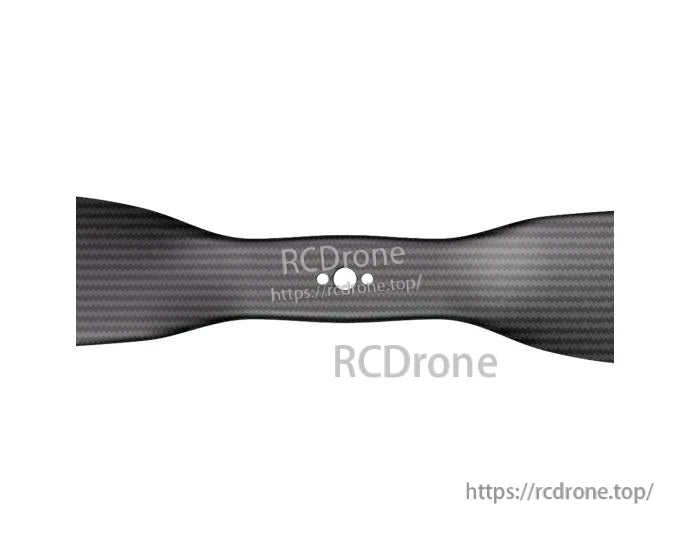

Propeller VZ20x8.2 menggunakan lubang pusat Ø6 dengan hub Ø12 dan dua lubang pemasangan Ø3 untuk pemasangan yang mudah.

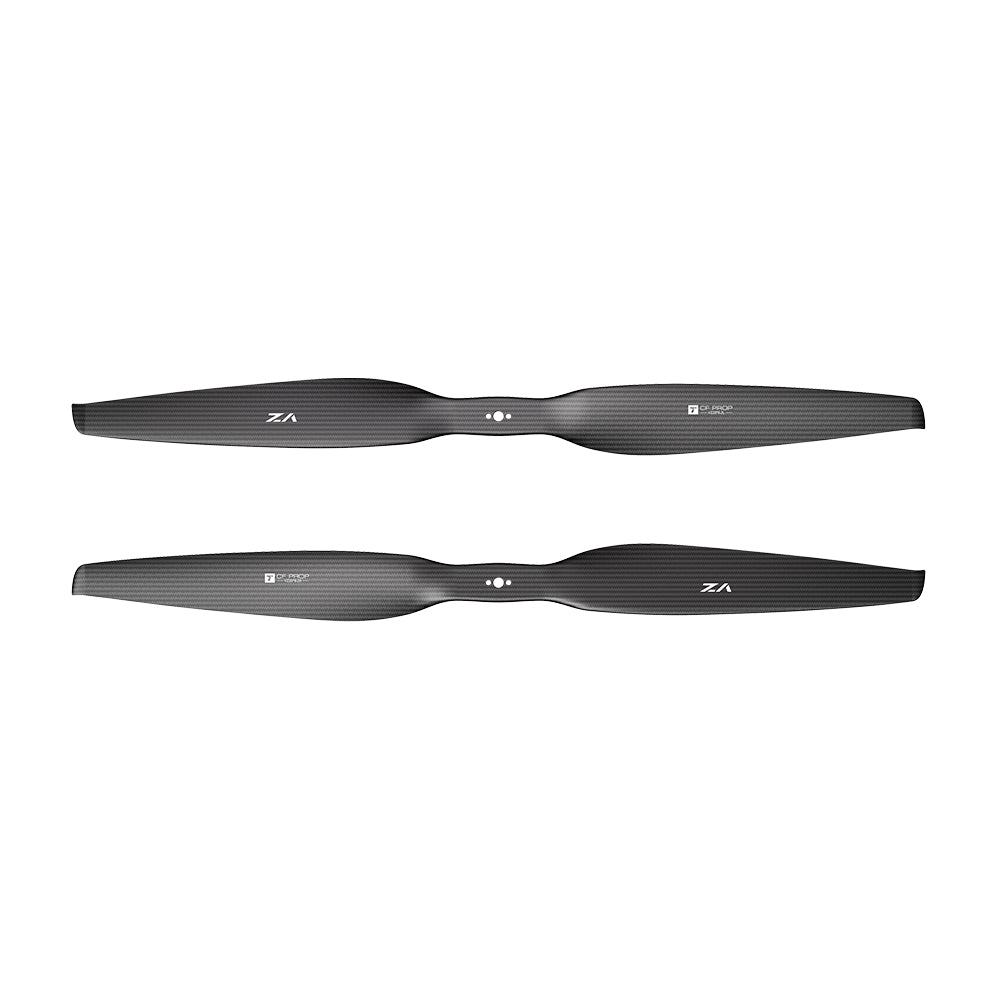

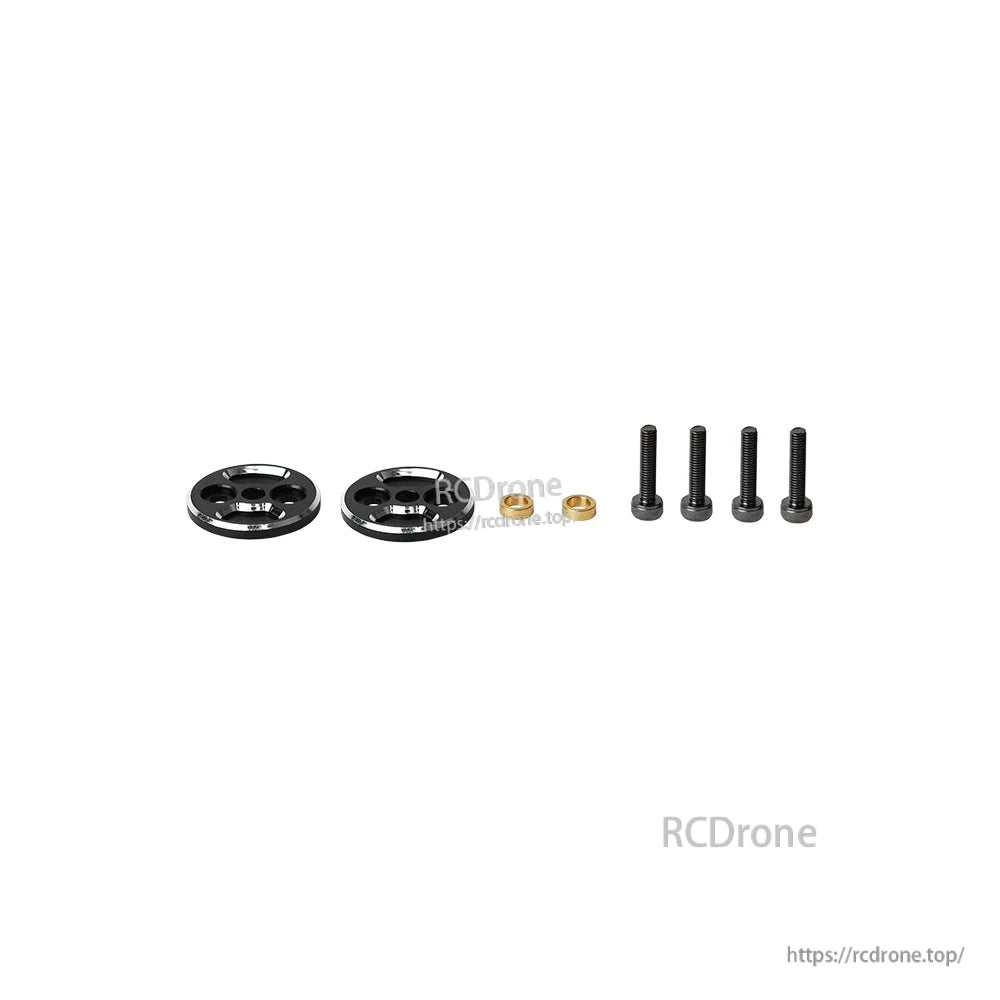

Set propeller T-Motor VZ20x8.2 20 inci termasuk satu bilah CW dan satu bilah CCW dengan penutup, penyesuai, dan skru kepala soket M3x14mm untuk pemasangan.
