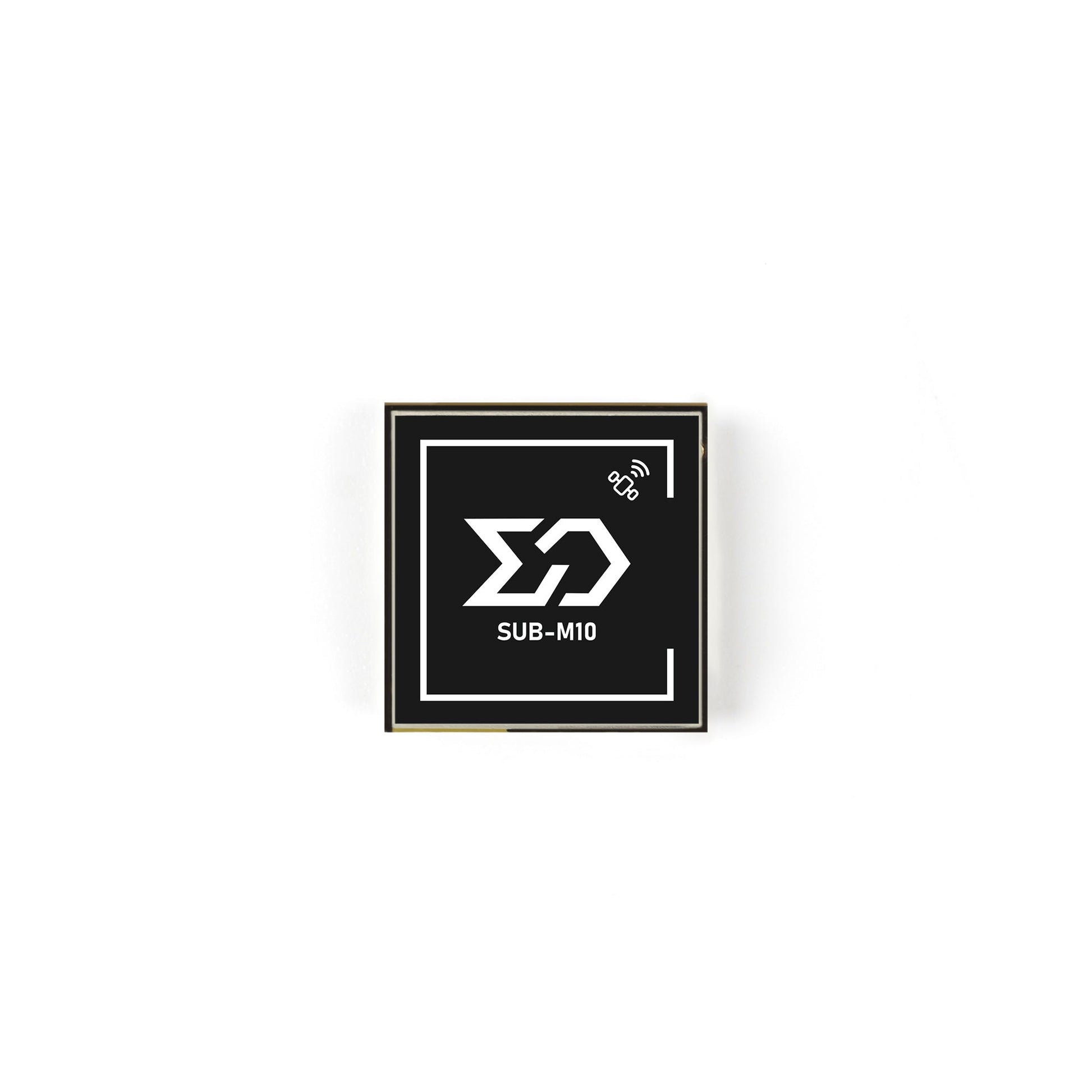

• Sub250 SUB-M10 GPS module top view with SUB-M10 logo on square black housing
  • Sub250 SUB-M10 GPS module underside showing GPS patch area and labeled pads (POWER, PPS)
  • Sub250 SUB-M10 GPS module angled view showing orange frame and corner mounting holes

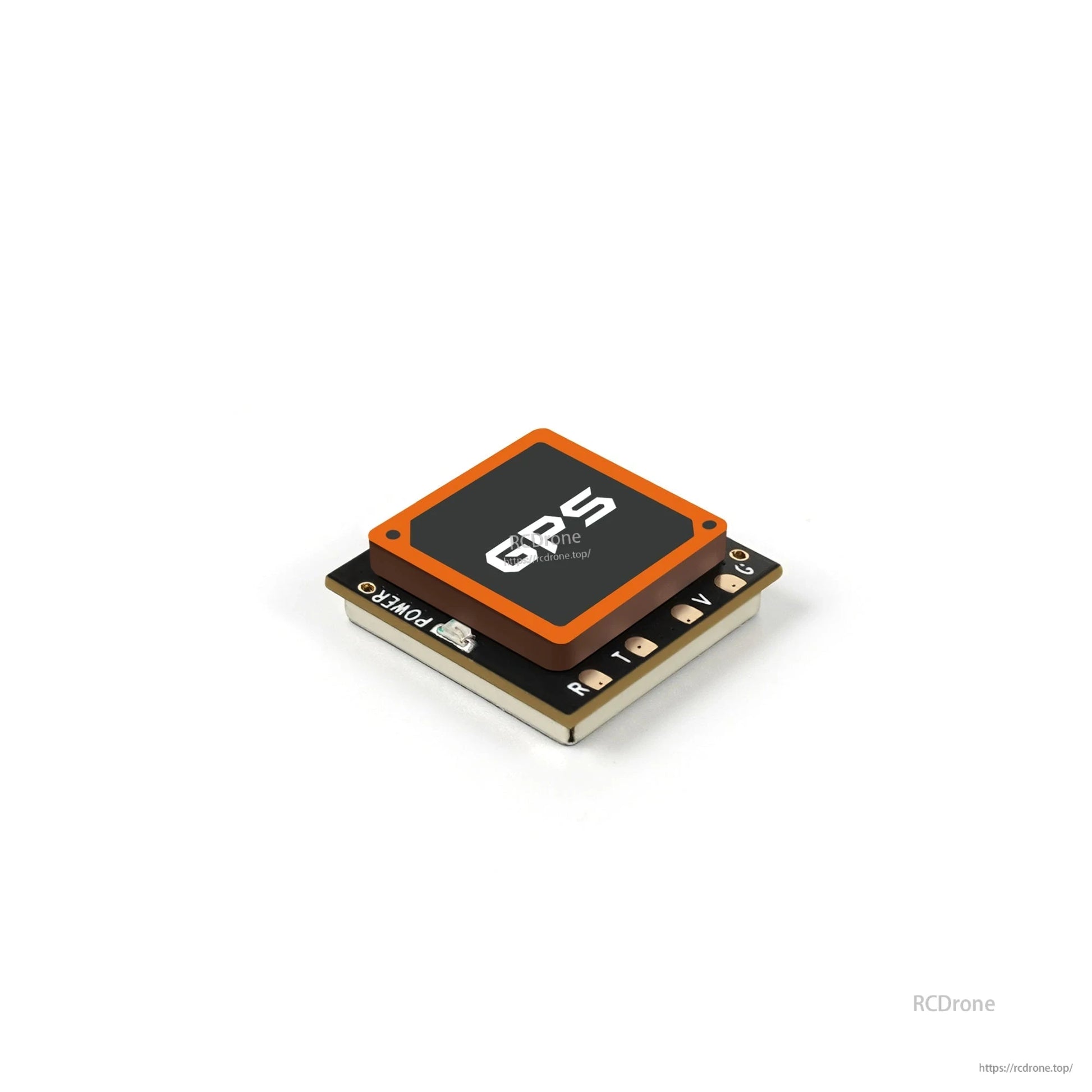

  • Low-angle side view of GPS module showing board stack height and edge components

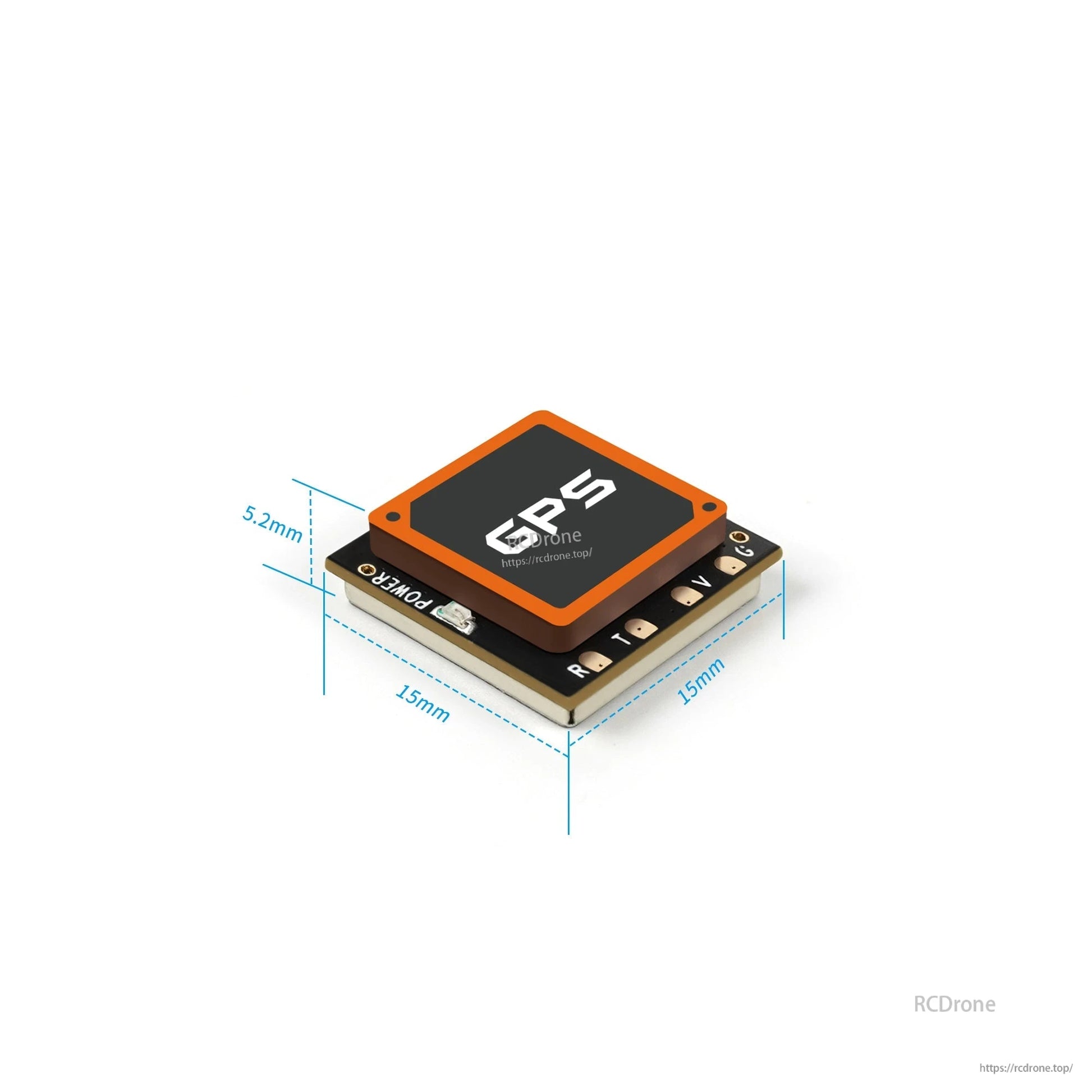

  • GPS module dimensions diagram showing 15 mm x 15 mm footprint and 5.2 mm height
  • GPS module on digital scale showing 2.8 g weight reading
1 6

Modul GPS Sub250 SUB-M10 (u-blox M10050) 72ch Multi-GNSS L1, 3.3V-5V, 2.6g, 15*15*5.2mm

Modul GPS Sub250 SUB-M10 (u-blox M10050) 72ch Multi-GNSS L1, 3.3V-5V, 2.6g, 15*15*5.2mm

Sub250

$30.19 USD
$30.19 USD
Jualan Habis dijual
Taxes included. Penghantaran dikira semasa pembayaran.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Lihat butiran penuh

Overview

Sub250 SUB-M10 adalah modul GPS kompak yang berdasarkan cip u-blox M10050 (seri M10), direka untuk penentuan kedudukan L1 pelbagai konstelasi dengan komunikasi UART. Ia menyokong penentuan kedudukan bersama melalui GPS, BDS, GALILEO, QZSS, SBAS (dan GLONASS L1 yang disenaraikan di bawah frekuensi penerimaan) dan termasuk LED penunjuk onboard untuk melihat status.

Ciri Utama

  • cip u-blox M10 (u-blox M10050)
  • Penentuan kedudukan bersama multimodal: GPS + BDS + GALILEO + QZSS + SBAS
  • 72 saluran penerimaan; sehingga 32 satelit navigasi
  • LED onboard untuk status kerja GPS
  • Saiz kecil dan berat ringan: 15*15*5.2mm, 2.6g

Spesifikasi

Model produk SUB-M10
cip GPS u-blox M10050
Voltan input 3.3V-5V
Frekuensi penerimaan GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1
Mod operasi Penentuan kedudukan GPS+BDS+GALILEO+QZSS+SBAS secara bersama
Saluran 72ch
Satelit navigasi Sehingga 32 keping
Protokol output ublox
Kadar baud 115200bps
Ketepatan kelajuan 0.05 m/s
Ketepatan penentuan kedudukan mendatar 2D ACC 1.5m (udara terbuka); 2D ACC 1.5m (Cuaca)
Ketepatan masa 30 ns
Kepekaan penerima Jejak -162dBm, Tangkap -160dBm
Ciri dinamik Ketinggian Maks: 50000m, Kelajuan Maks: 500m/s
Percepatan maksimum 4G
Saiz 15*15*5.2mm
Berat 2.6g

Pengkabelan

  • Kuasa: sambungkan GND ke GND dan +5V ke +5V
  • UART: sambungkan GPS TX ke FC RX, dan GPS RX ke FC TX

Apa yang Termasuk

  • 1 x modul GPS
  • 1 x wayar terminal
  • 1 x manual arahan
  • 1 x pelekat
  • 1 x tiub penguncupan haba

Untuk bantuan pemasangan atau konfigurasi, hubungi support@rcdrone.top or lawati https://rcdrone.top/.

Butiran

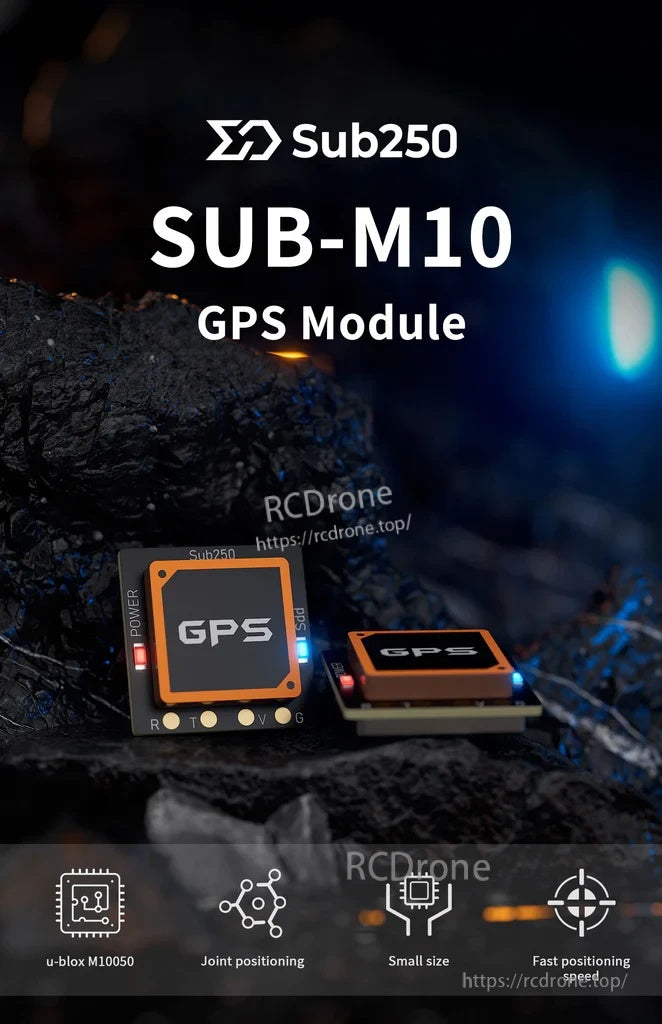

Sub250 SUB-M10 GPS module product hero with compact board and status LEDs on the housing

Modul GPS Sub250 SUB-M10 adalah modul GPS kompak yang dibina untuk penentuan kedudukan L1 multi-konstelasi yang boleh dipercayai dalam binaan yang terhad ruang.

Multi-constellation joint positioning graphic for GPS, BDS, Galileo, QZSS and SBAS with 1.5 m accuracy callout

Penentuan kedudukan bersama melalui GPS, BDS, GALILEO, QZSS, dan SBAS membantu mengekalkan kunci yang stabil dan ketepatan yang konsisten dalam penggunaan di luar udara.

u-blox M10050 (M10 series) GNSS chip highlight emphasizing fast positioning performance

Dikuasakan oleh cip siri u-blox M10 (M10050) untuk pengambilan yang responsif dan prestasi navigasi yang boleh dipercayai.

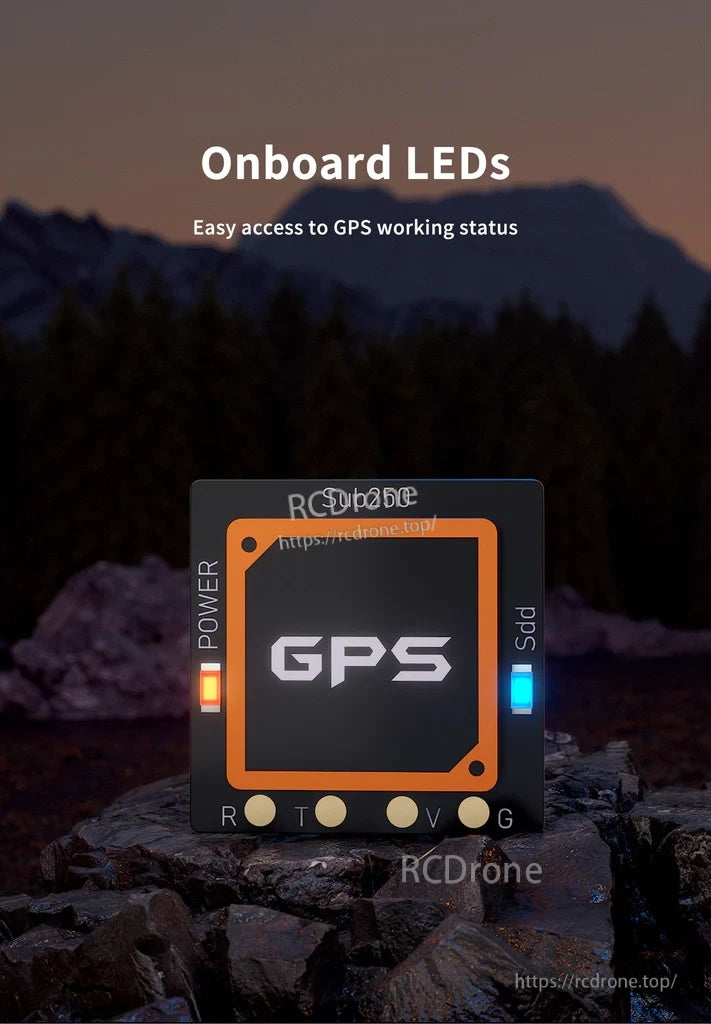

Close-up of onboard LED indicators on the GPS module for power and satellite status feedback

LED onboard memudahkan untuk memeriksa status kuasa dan GPS dengan cepat semasa penyediaan dan penerbangan.

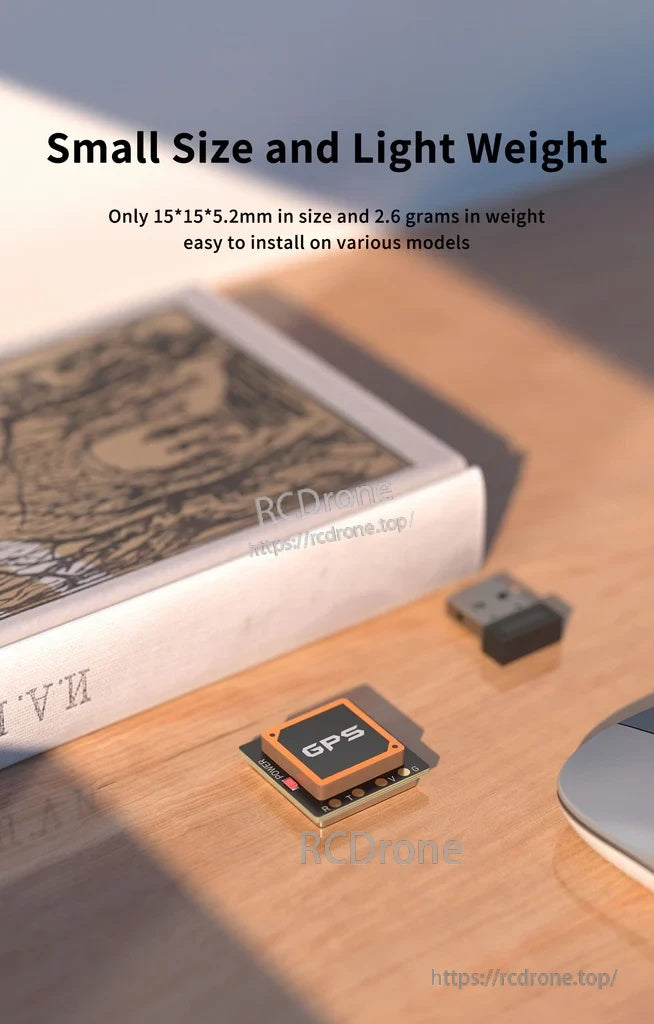

Small and lightweight GPS module on a desk, emphasizing 15×15×5.2 mm footprint and 2.6 g weight

Jejak 15×15×5.2 mm dan berat 2.6 g memastikan pemasangan yang kemas tanpa menambah jisim yang ketara.

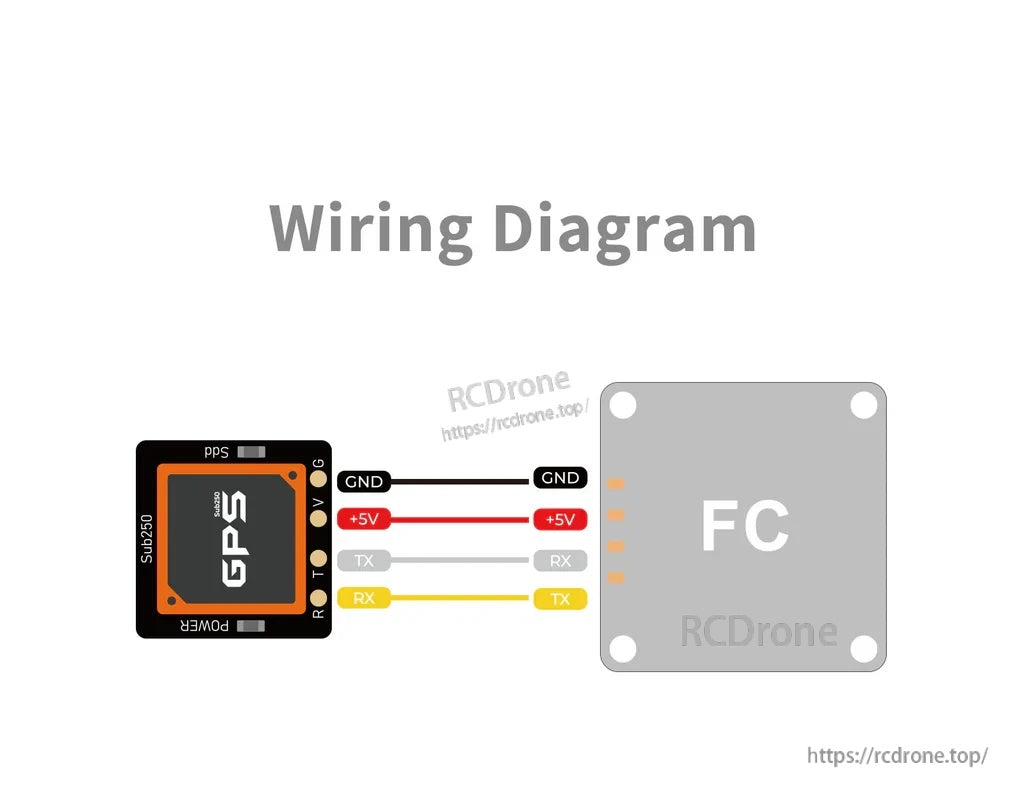

UART wiring diagram connecting GPS module to flight controller: GND to GND, +5V to +5V, TX/RX crossed

Pemasangan wayar adalah mudah dengan UART: sambungkan GND dan +5V, kemudian silang TX/RX antara GPS dan pengawal penerbangan.

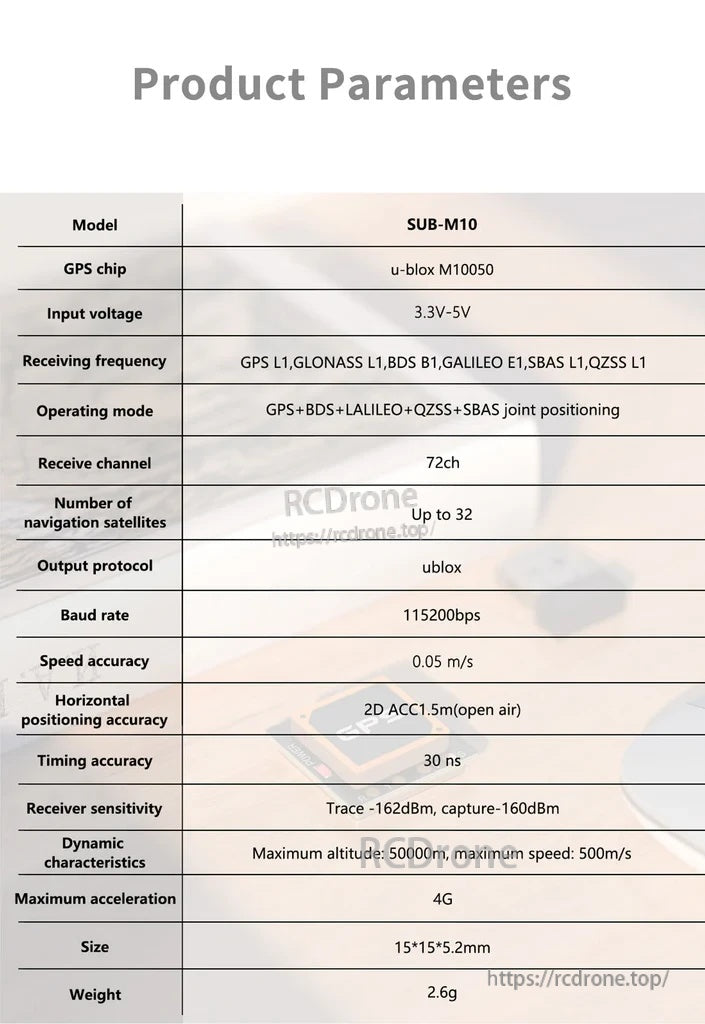

SUB-M10 GPS product parameters table listing voltage range, frequencies, channels, sensitivity, size and weight

Elakkan tekaan dengan merujuk kepada jadual parameter penuh untuk julat voltan, jalur yang disokong, dan nilai prestasi.
