WitMotion Penukar USB ke Serial 6-dalam-1 CP2102: USB-TTL/RS232/RS485, TTL-232/485, 232-485

Overview

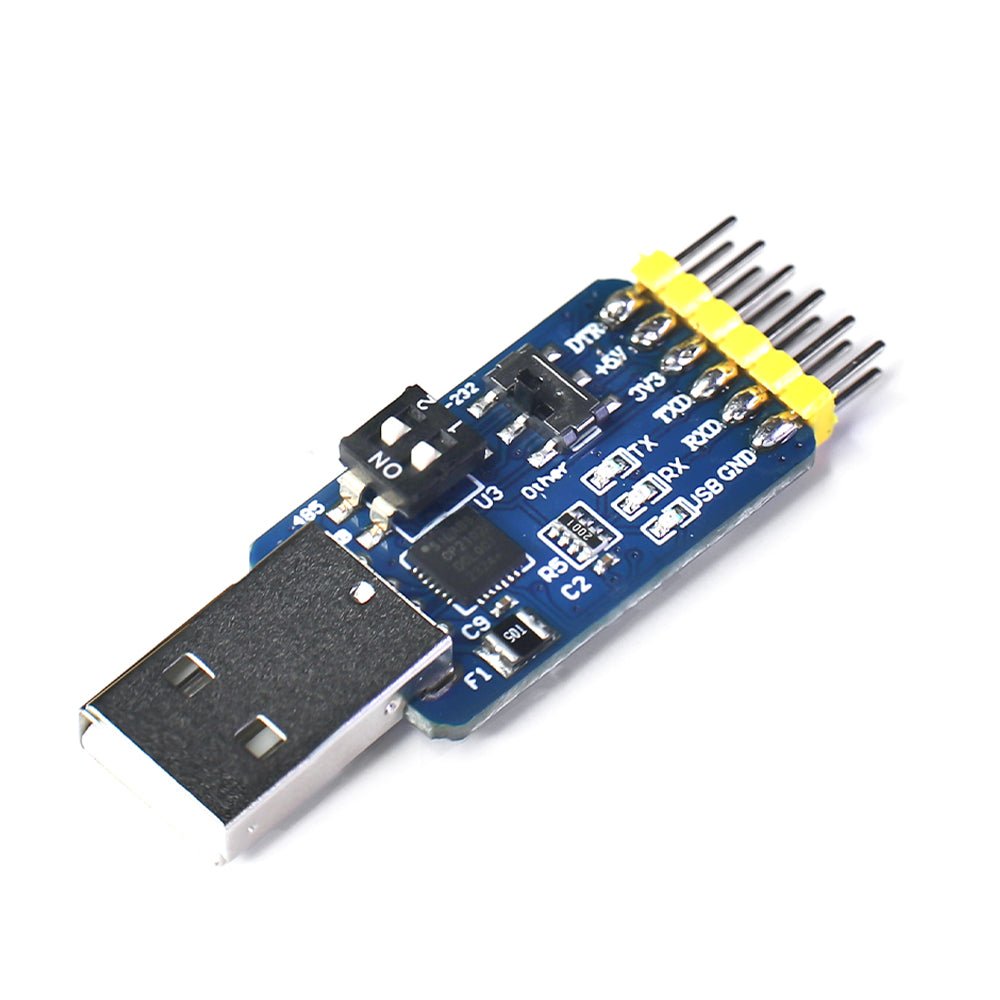

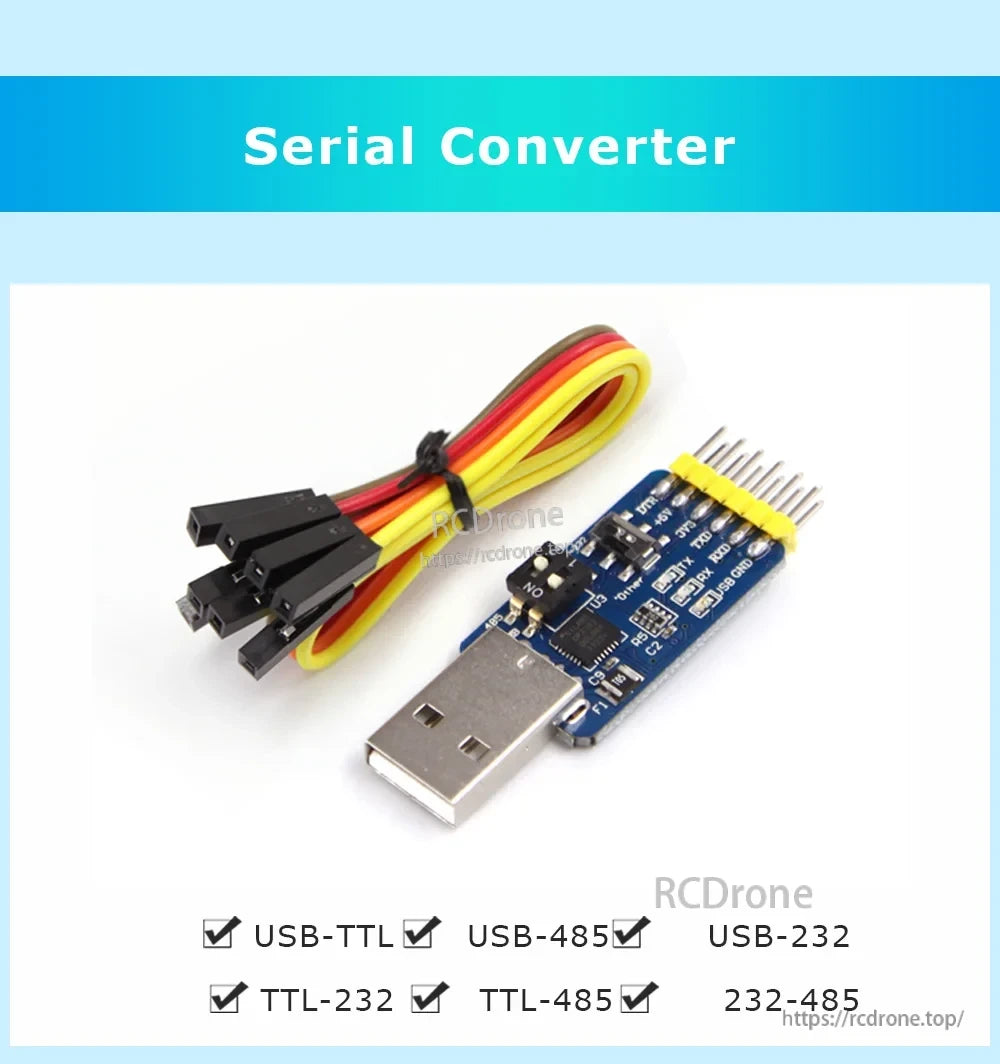

Penukar USB ke Serial [6-dalam-1] ini adalah penyesuai serial pelbagai fungsi untuk menukar antara antara muka USB, TTL, RS232, dan RS485. Ia menyokong mod penukaran USB-TTL, USB-RS232, USB-RS485, TTL-232, TTL-485, dan 232-485, menggunakan cip CP2102 dan penukaran mod di papan untuk memilih antara muka yang diperlukan.

Ciri Utama

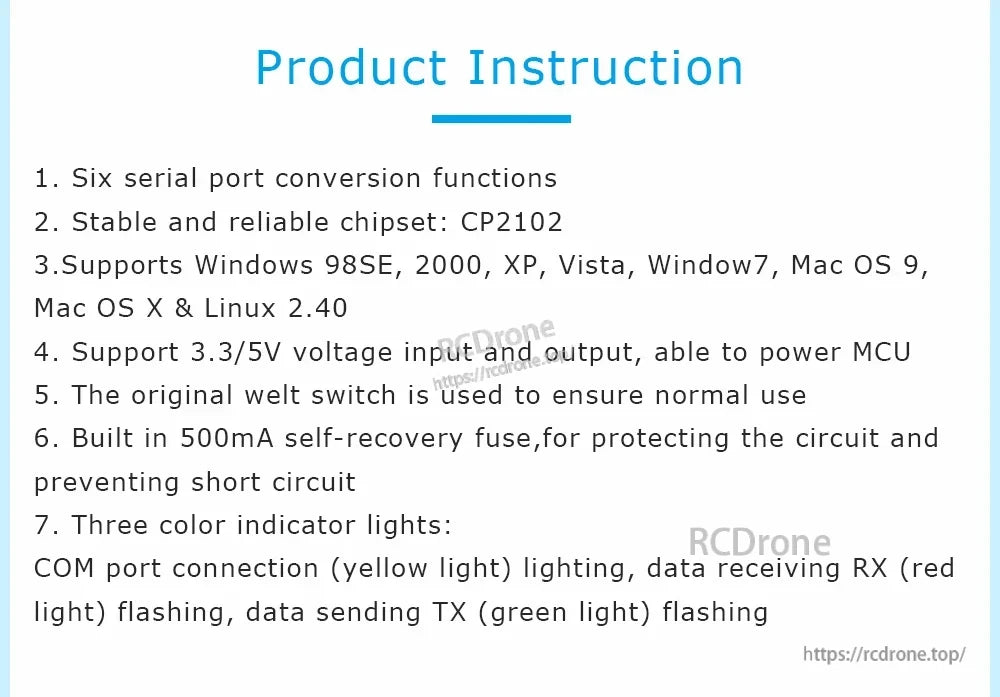

• 6 fungsi penukaran serial: USB-TTL, USB-RS232, USB-RS485, TTL-232, TTL-485, 232-485.
• Cip: CP2102 (stabil dan boleh dipercayai).
• USB: Spesifikasi USB 2.0.
• Kadar baud: 300 bps hingga 1.5 Mbps.
• Sokongan 3.3V/5V: Menyokong input dan output voltan 3.3/5V; boleh memberi kuasa kepada MCU.
• Perlindungan: Fius pemulihan diri 500mA terbina dalam (untuk melindungi litar dan mencegah litar pintas).

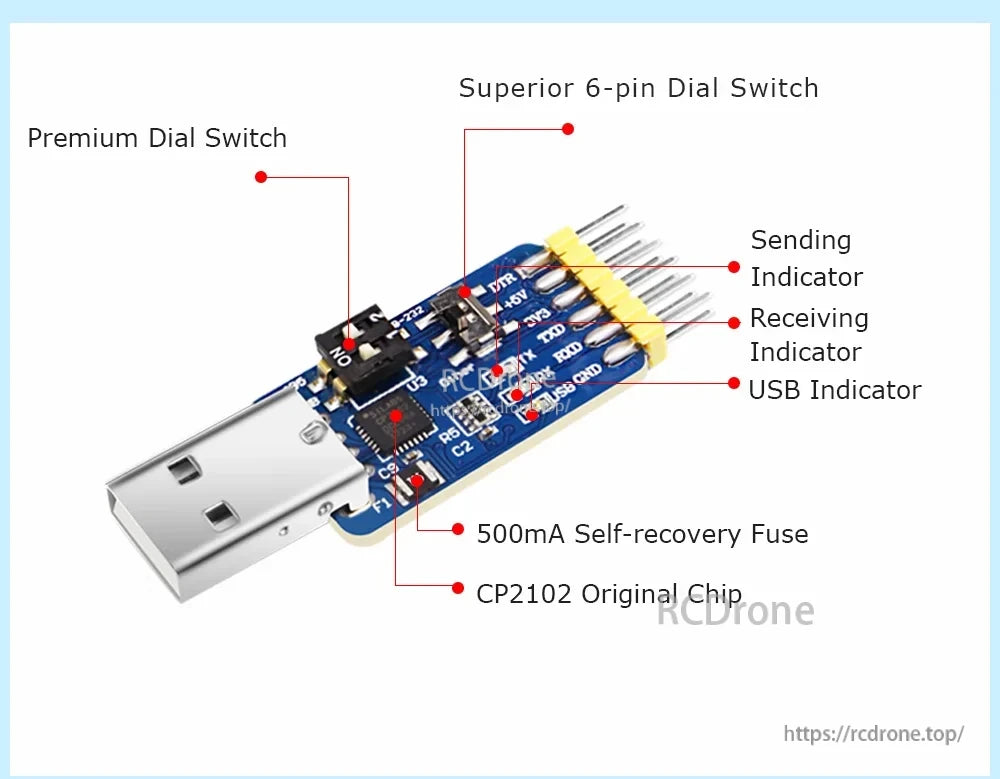

• Indikasi status: Lampu indikator yang diterangkan sebagai sambungan COM (kuning), RX menerima (merah), TX menghantar (hijau); label papan tambahan juga menunjukkan indikator USB/menerima/menghantar.
• Keserasian OS (seperti yang dinyatakan): Windows 98SE/2000/XP/Vista/7/8/10 (32-bit/64-bit), Linux, WinCE, Mac OS 9, Mac OS X, Mac.

Spesifikasi

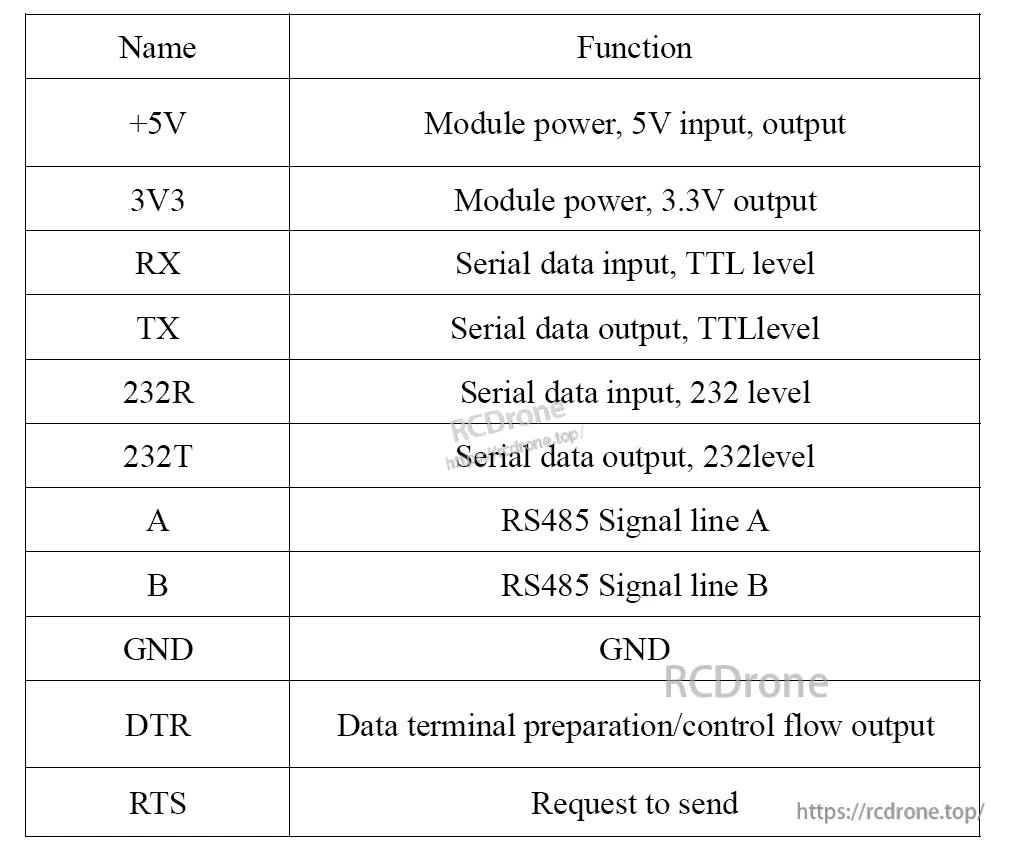

Definisi Pin

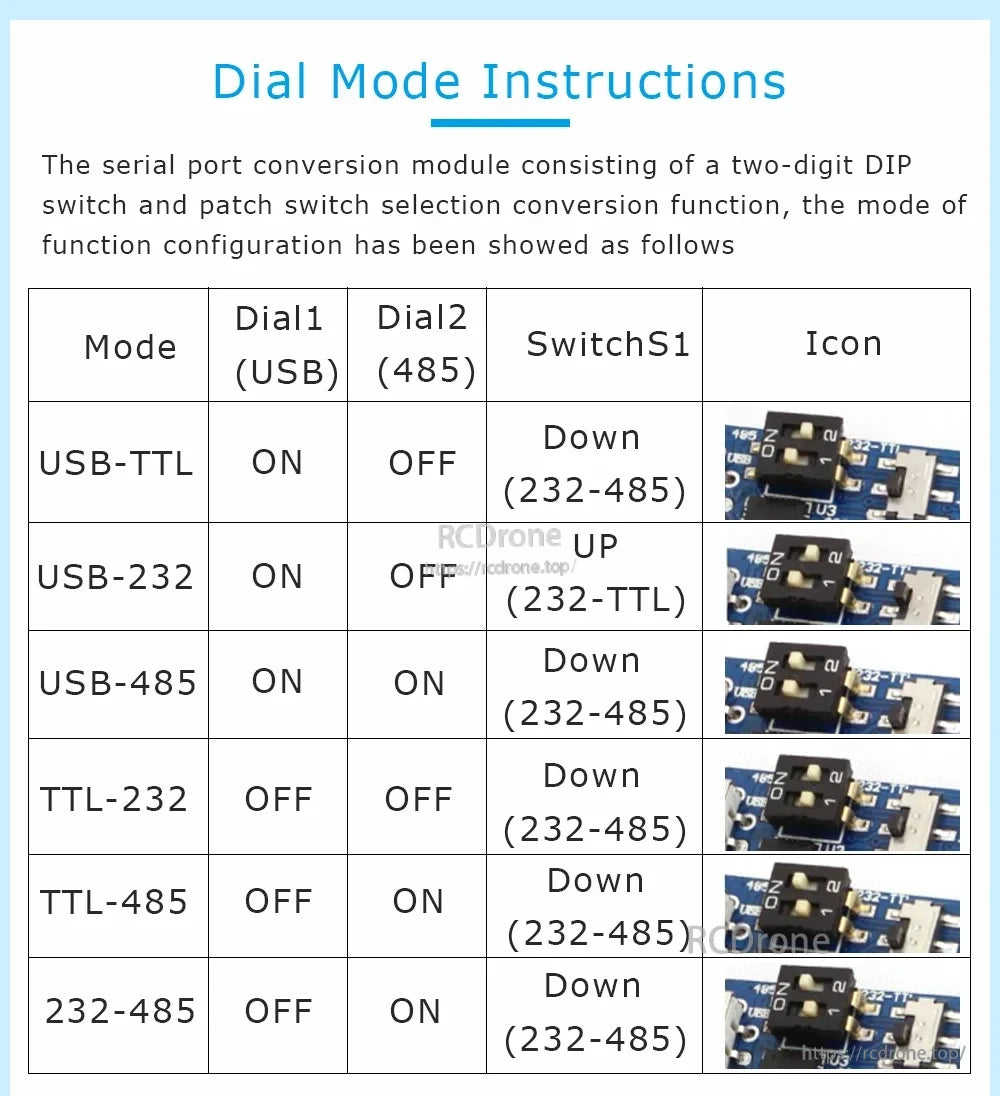

Arahan Mod Dail

Nota Ujian Fungsi (seperti yang diterangkan)

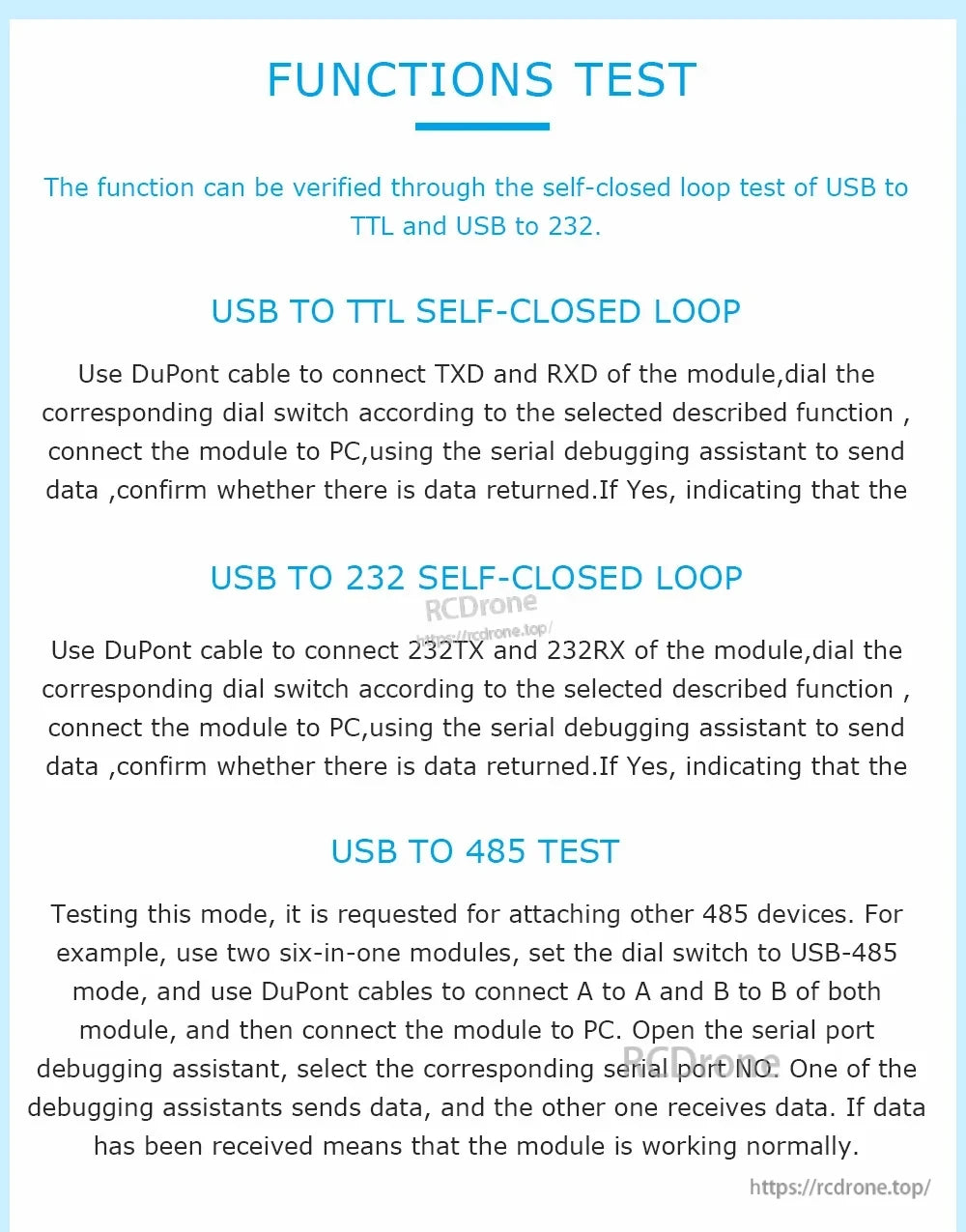

• USB ke TTL gelung tertutup sendiri: Sambungkan TXD dan RXD dengan kabel DuPont, tetapkan mod suis dial yang sesuai, sambungkan ke PC, kemudian gunakan pembantu penyahpepijatan bersiri untuk menghantar data dan mengesahkan pemulangan data.
• USB ke 232 gelung tertutup sendiri: Sambungkan 232TX dan 232RX, tetapkan mod suis dial yang sesuai, sambungkan ke PC, kemudian gunakan pembantu penyahpepijatan bersiri untuk menghantar data dan mengesahkan pemulangan data.
• Ujian USB ke 485: Sambungkan peranti 485 lain (contoh diberikan: gunakan dua modul dalam mod USB-485, sambungkan A-ke-A dan B-ke-B, kemudian sahkan hantar/terima menggunakan pembantu penyahpepijatan port bersiri).

Apa yang Termasuk

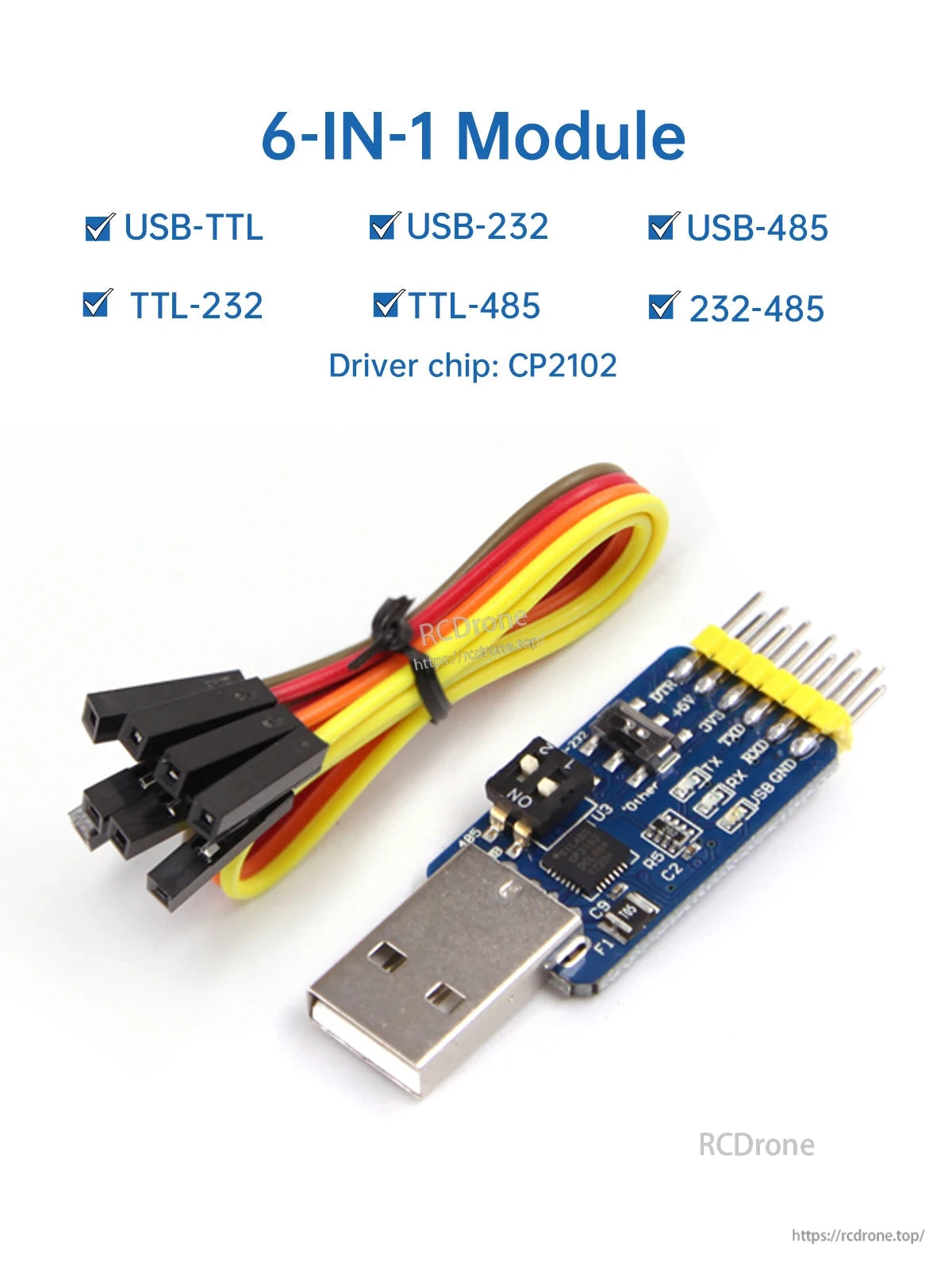

• 1x penyesuai bersiri WitMotion 6-dalam-1
• 4x kabel Dupont
• 1x kad selamat datang
• Pembungkusan beg antistatik

Nota

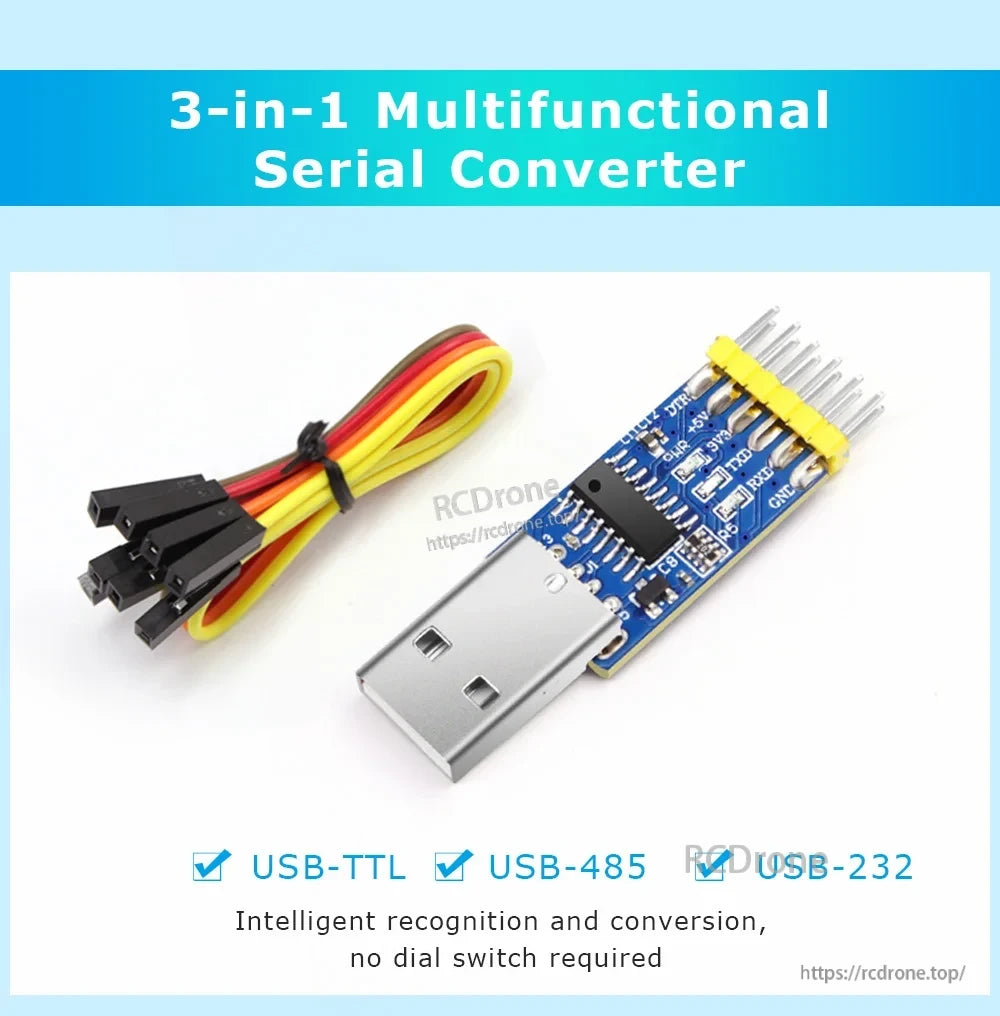

• Beberapa grafik/dokumen yang disertakan juga merujuk kepada CH340 dan penukar bersiri “3-dalam-1”; produk yang diterangkan dalam senarai ini adalah penyesuai 6-dalam-1 (seperti yang bertajuk dan dibungkus) dengan CP2102.
• Beberapa grafik menyebut “USB-CAN”; fungsi ini bukan sebahagian daripada 6 mod penukaran yang dinyatakan (USB/TTL/RS232/RS485 dan penukaran silang antara TTL/232/485).

Sokongan

Produk ini dinyatakan termasuk jaminan selama 12 bulan. Untuk bantuan pesanan atau sokongan teknikal dari kedai ini, hubungi https://rcdrone.top/ atau emel [email protected] .

Butiran

Alih antara USB‑TTL, USB‑RS232, USB‑RS485, TTL‑ke‑RS232/RS485, dan RS232‑ke‑RS485 menggunakan satu penyesuai kompak.

Penukar USB ke siri berasaskan CP2102 untuk kerja di meja dan penyelesaian masalah di lapangan, dengan kabel DuPont untuk sambungan cepat.

Nota pemacu dan ciri merangkum keserasian OS yang luas, kuasa boleh dipilih 3.3V/5V, dan LED status RX/TX yang jelas.

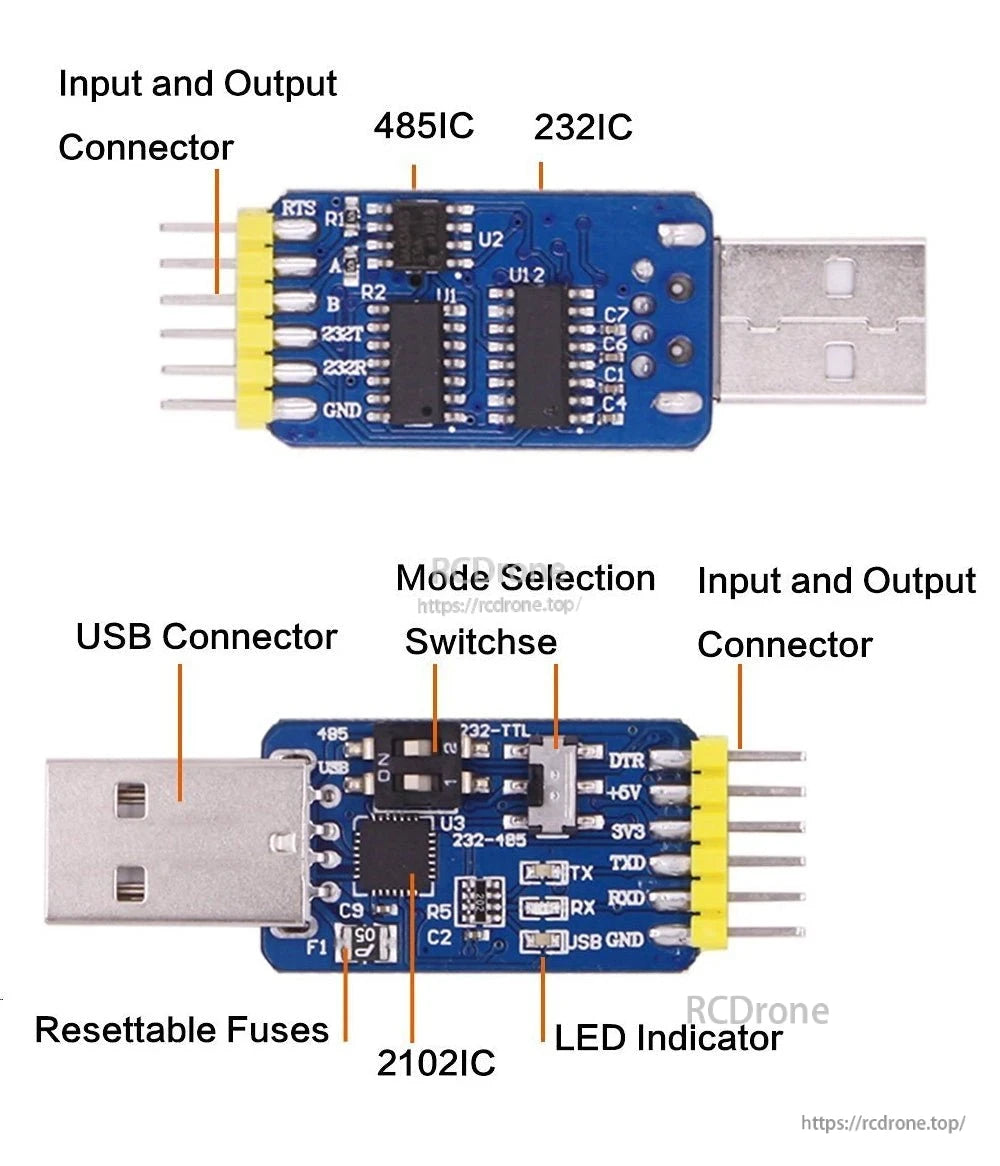

LED penunjuk dan suis di papan memudahkan untuk mengesahkan antara muka yang dipilih dan trafik siri langsung dengan cepat.

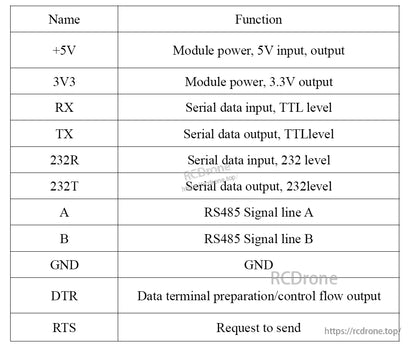

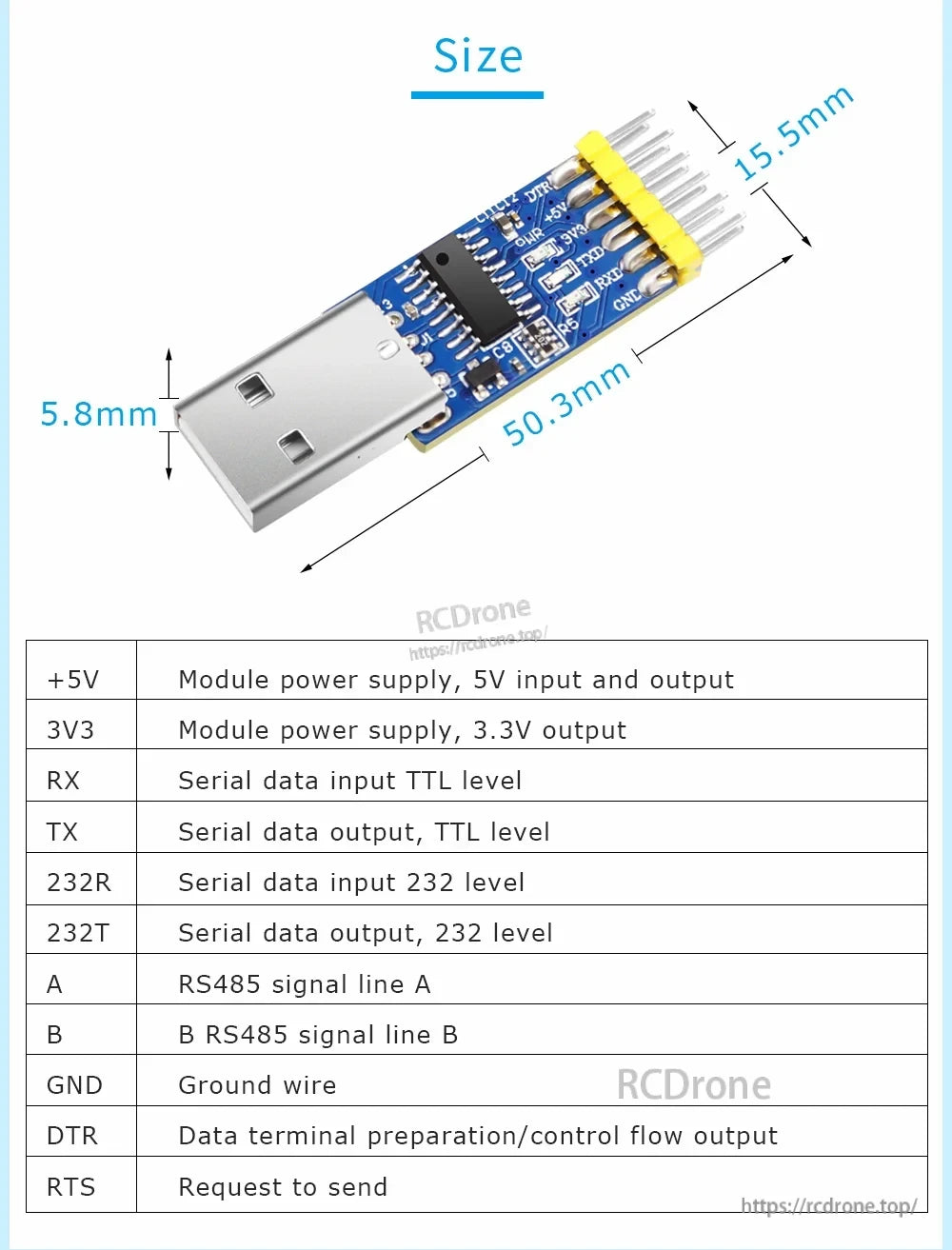

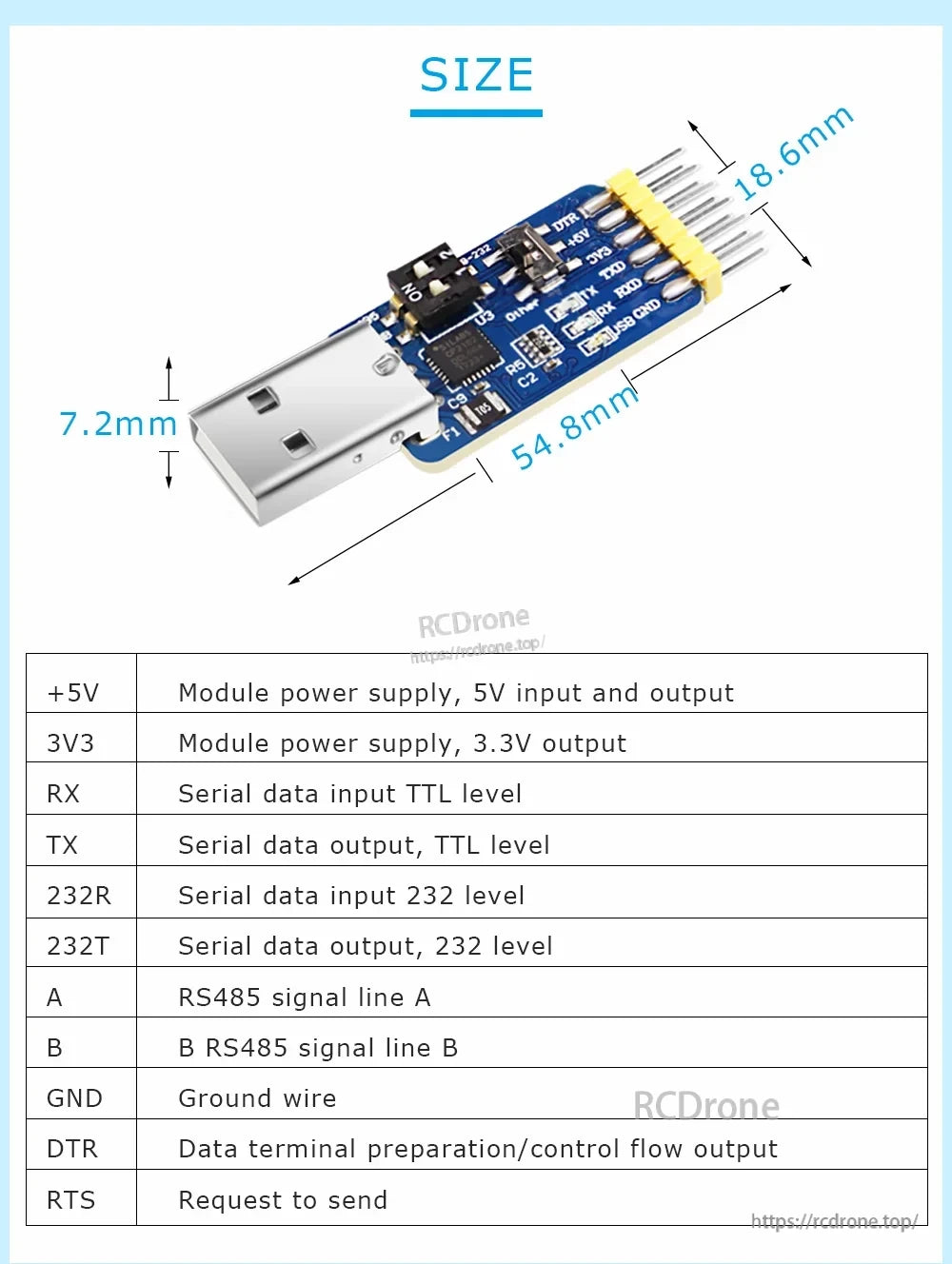

Pinout termasuk TTL RX/TX, RS232 TX/RX, RS485 A/B, rel kuasa, dan garis kawalan untuk pengkabelan yang fleksibel.

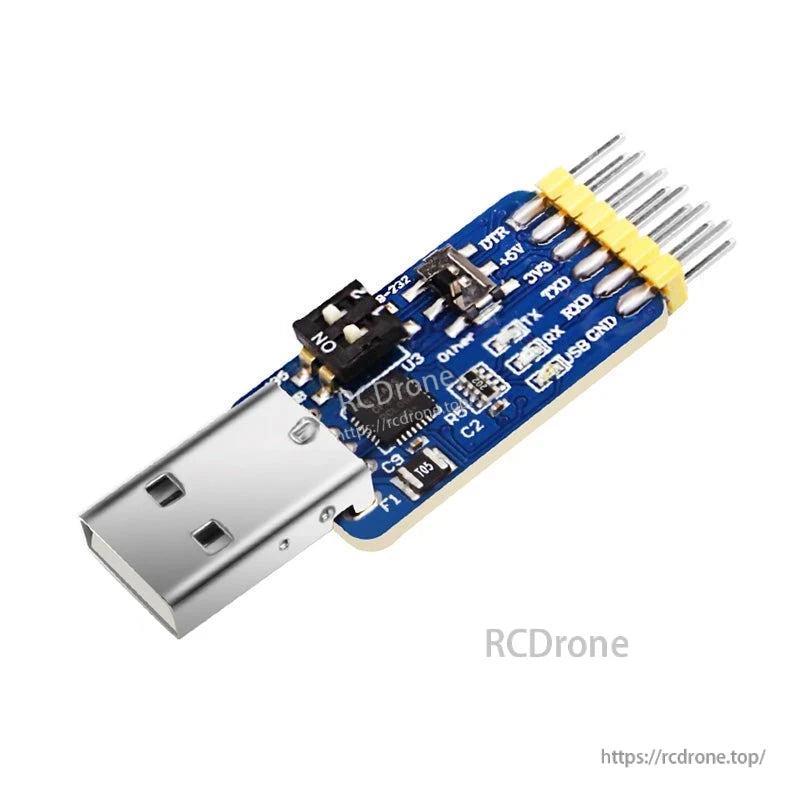

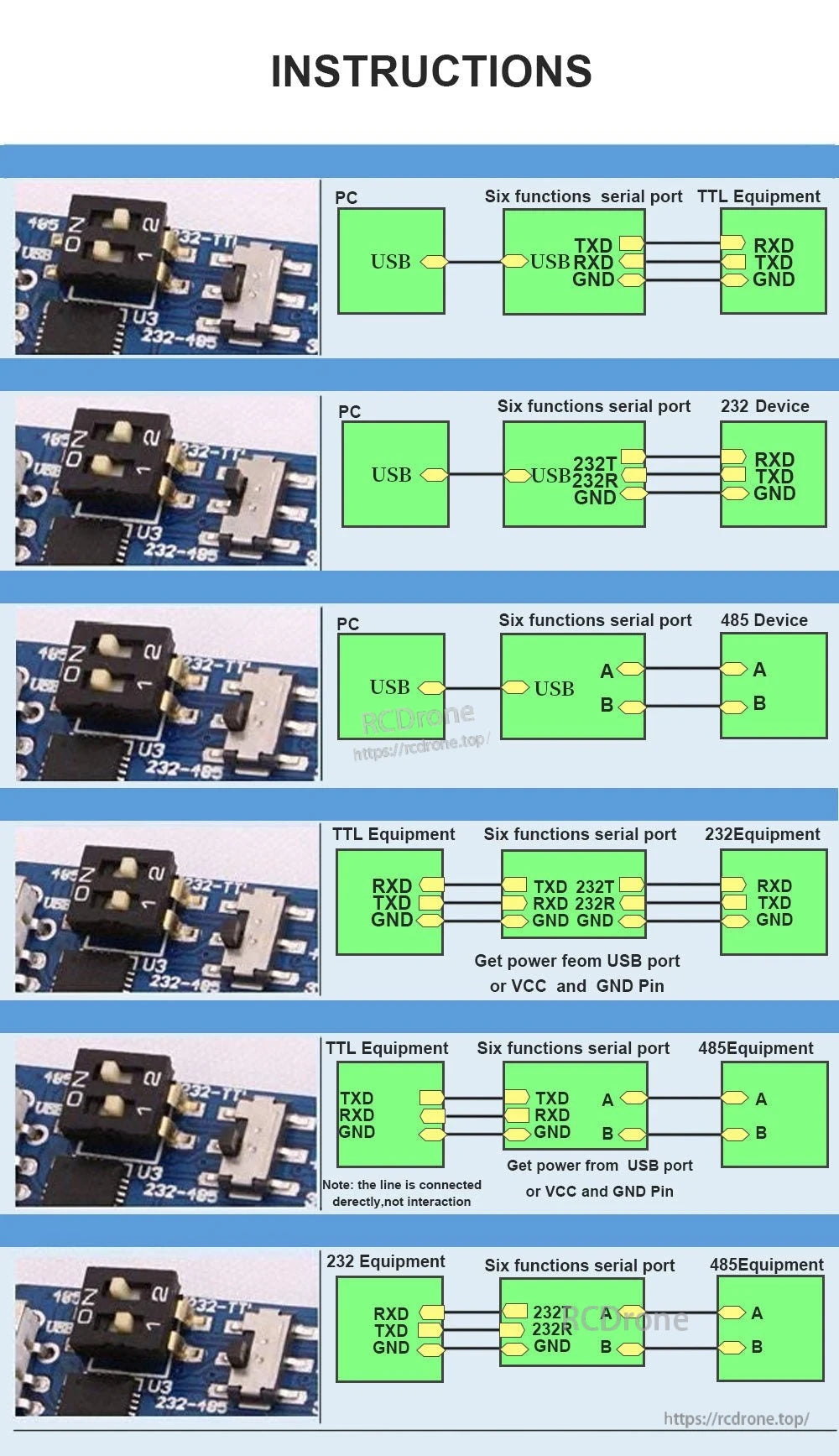

Pilih mod penukaran yang diperlukan menggunakan suis DIP—tetapan disediakan untuk semua enam kombinasi antara muka.

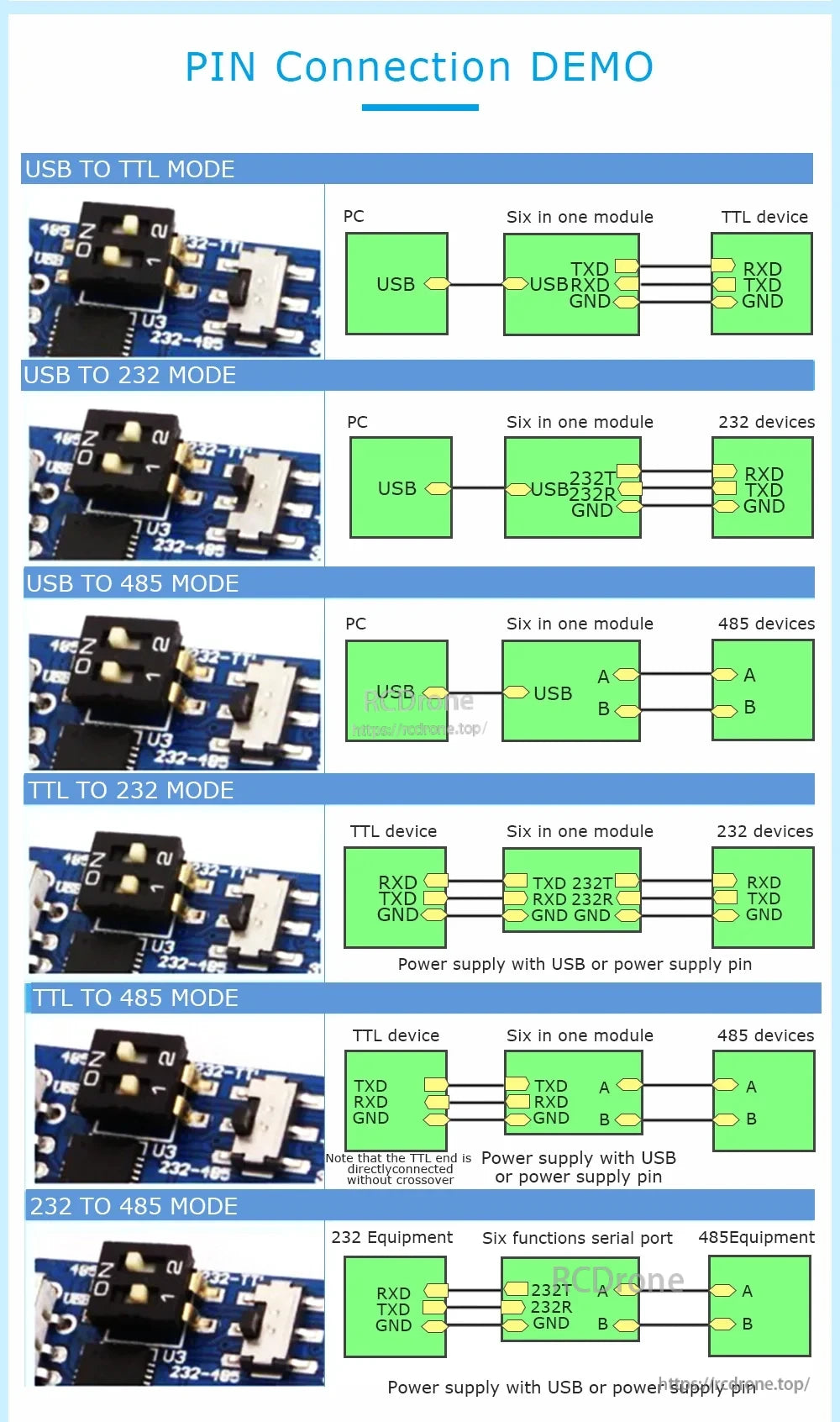

Rajah pengkabelan membantu menyambungkan PC, peranti TTL, peralatan RS232, dan bas RS485 tanpa tekaan.

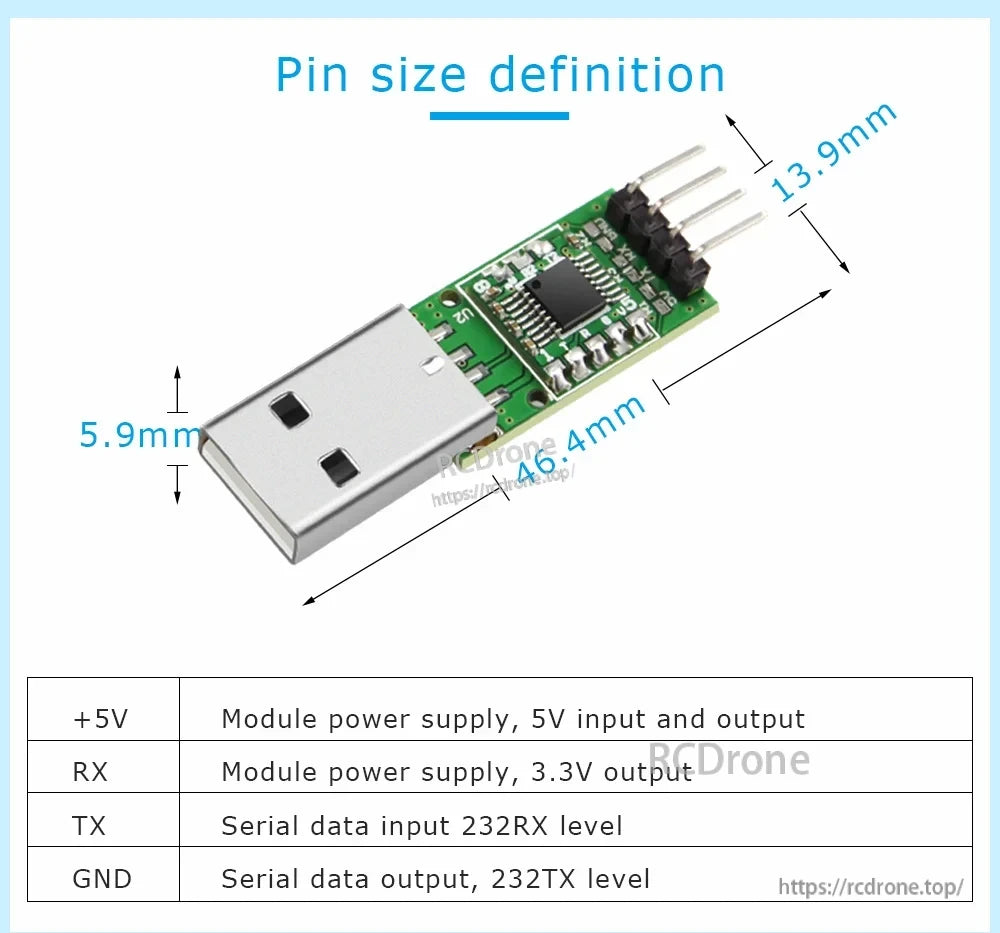

Penukar USB-ke-serial CP2102 menggunakan reka bentuk dongle USB yang padat dengan header 4-pin yang dilabel +5V, RX, TX, dan GND untuk pengkabelan yang mudah.

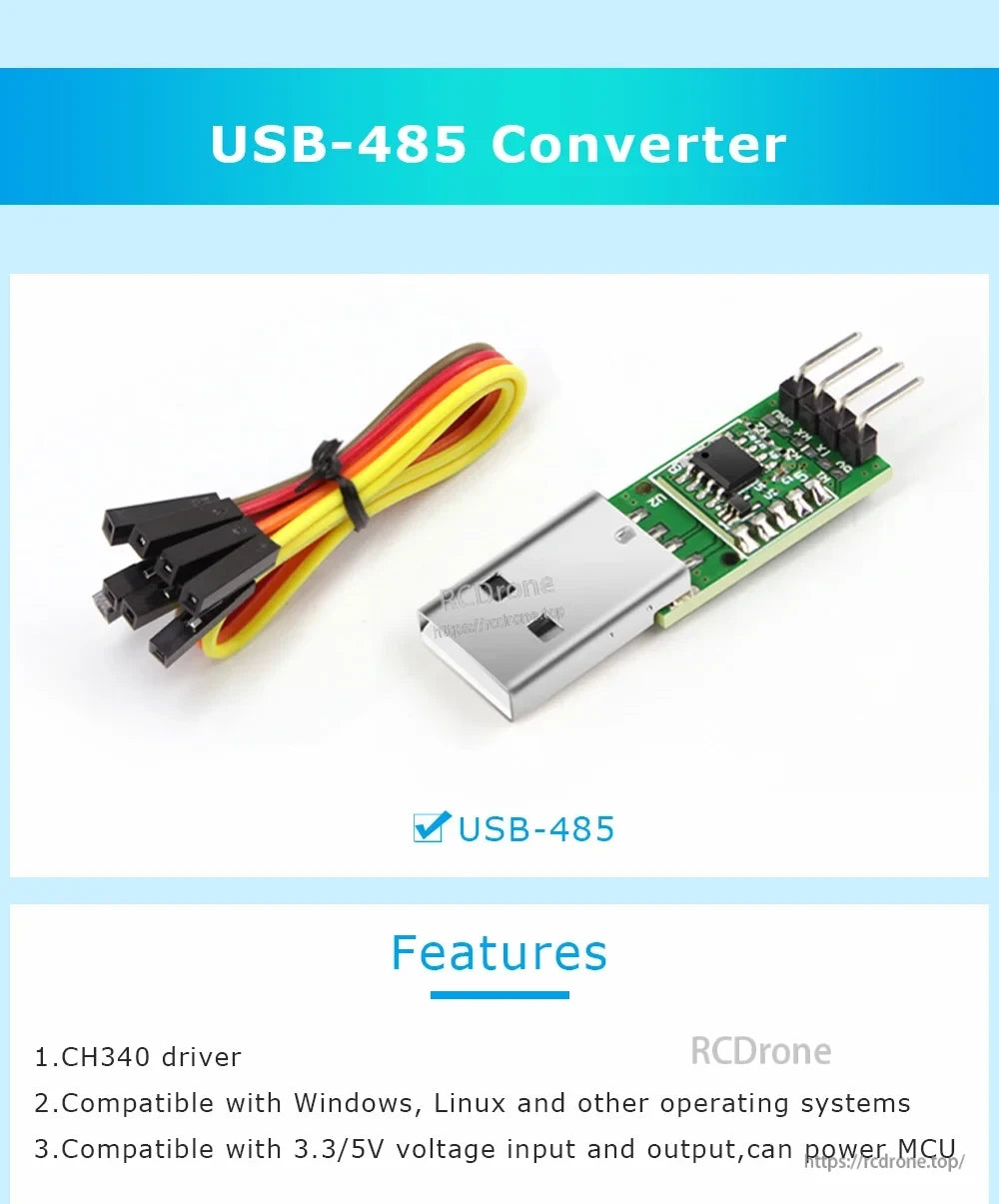

Penukar USB‑ke‑RS485 ini menggunakan pemacu CH340 dan termasuk kabel Dupont 4‑way untuk pengkabelan serial yang cepat ke papan terbenam.

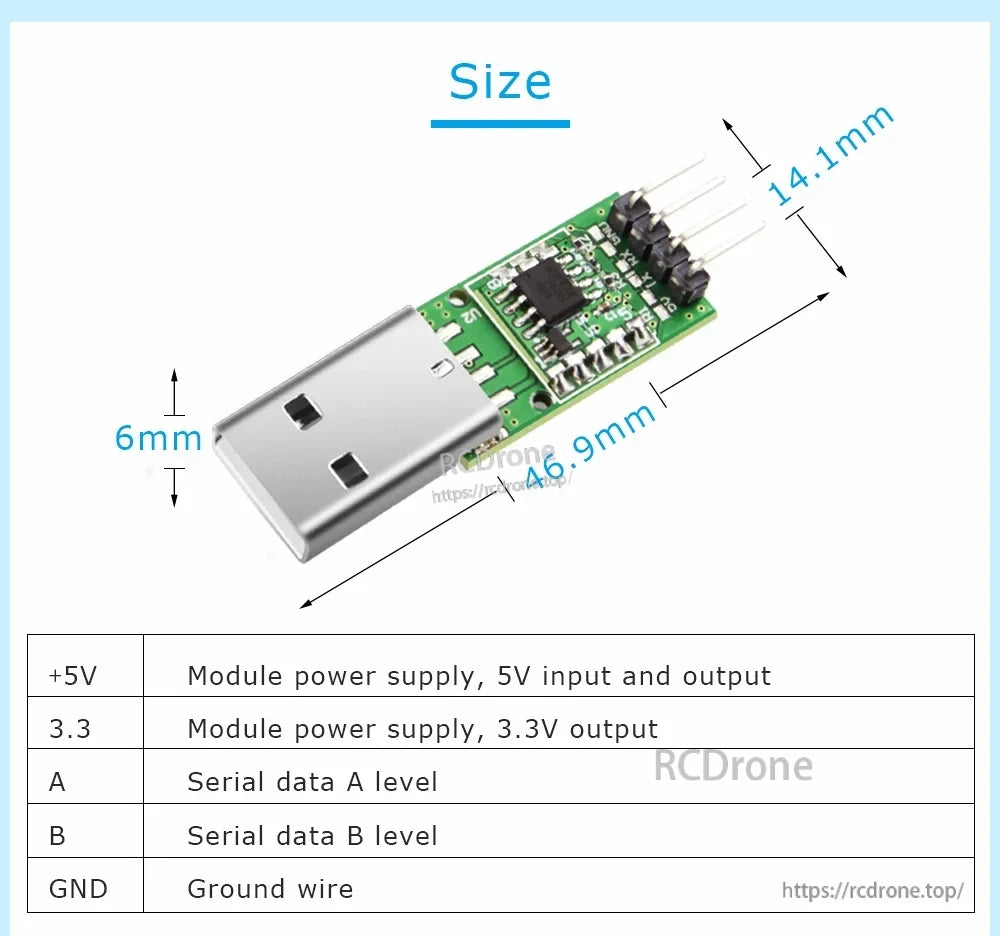

Penukar USB-ke-serial menggunakan modul plug USB yang padat dengan header 5-pin yang dilabel +5V, 3.3V, A, B, dan GND untuk pengkabelan yang mudah.

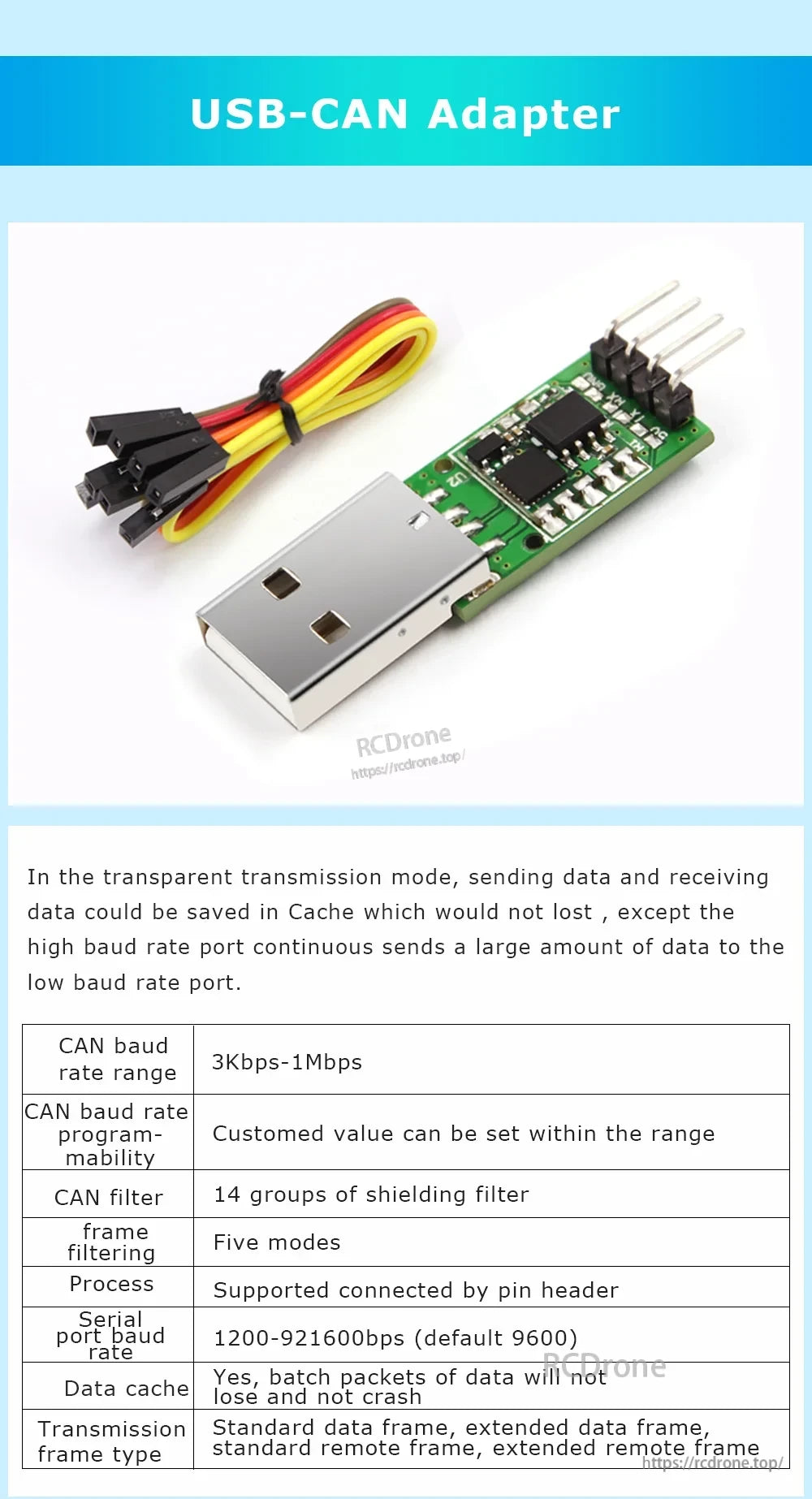

Pengadapt USB-CAN menggunakan reka bentuk dongle USB-A yang padat dengan header pin dan kabel jumper untuk sambungan CAN bus yang cepat.

Papan USB‑TTL 4-saluran menggunakan sambungan micro‑USB dan empat port gaya JST untuk pengkabelan siri pelbagai peranti yang mudah.

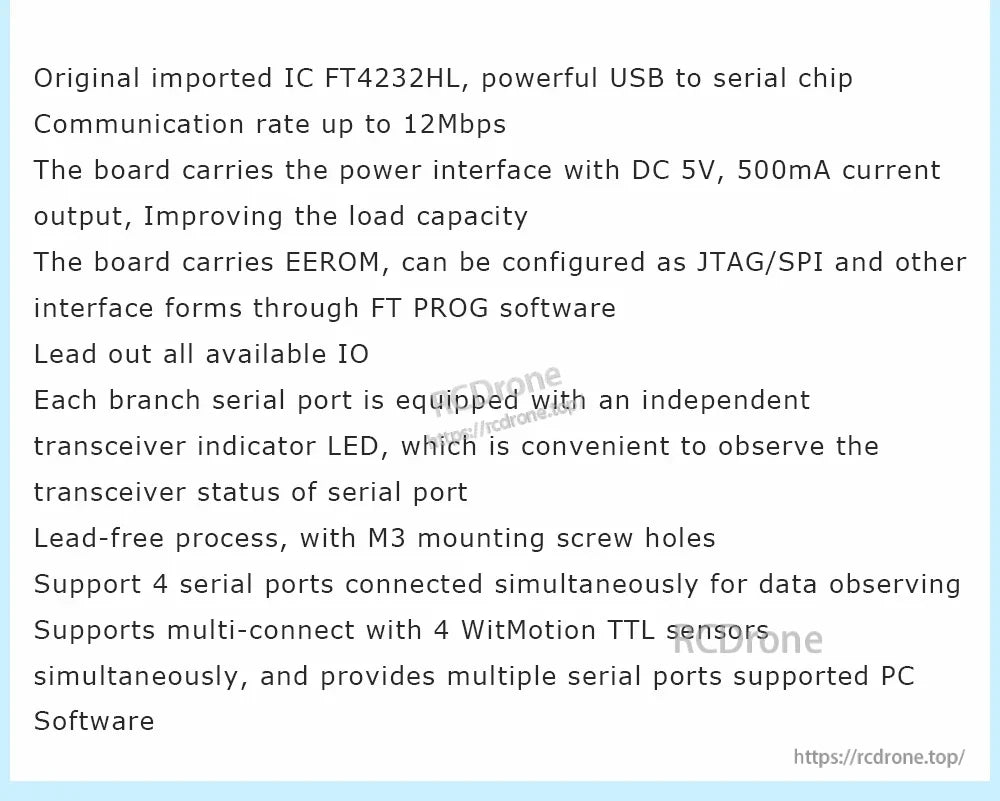

Papan USB-ke-siri FT4232HL menyokong komunikasi sehingga 12Mbps, menyediakan antara muka kuasa 5V/500mA, dan boleh menyambungkan empat port siri secara serentak untuk pemerhatian data.

Modul USB-ke-siri CP2102 menggunakan antara muka USB-C dengan penunjuk kuasa dan komunikasi serta penyambung TTL pelbagai untuk pengkabelan pautan siri yang berbeza.
