Yahboom YB-HMV14 Modul Sensor Inframerah Badan Manusia PIR dengan Klip Buaya/Antara Muka DuPont/PH2.0

Overview

Modul Sensor Inframerah Badan Manusia Yahboom (Modul Siri Universal Yahboom) adalah modul sensor inframerah pasif (PIR) yang mengesan aktiviti badan manusia menggunakan prinsip pyroelectric. Apabila seseorang memasuki kawasan pengesanan, modul ini mengeluarkan isyarat tahap tinggi. Penapis lensa Fresnel di permukaan membantu meningkatkan sensitiviti pengenalan dan mengurangkan kesan gangguan persekitaran. Reka bentuk modul menyokong tiga kaedah sambungan: klip alligator, talian DuPont, dan kabel PH2.0.

Untuk pemilihan produk dan sokongan selepas jualan, hubungi https://rcdrone.top/ atau emel [email protected].

Ciri Utama

• Pengesanan aktiviti badan manusia berdasarkan prinsip pyroelectric; mengeluarkan isyarat tahap tinggi apabila seseorang memasuki kawasan pengesanan.
• Penapis lensa Fresnel membantu mengurangkan gangguan persekitaran dan meningkatkan sensitiviti pengenalan.
• Penggunaan kuasa yang rendah, sudut lebar, penerimaan jarak jauh (seperti yang dinyatakan).
• Tiga kaedah antara muka untuk pendawaian yang fleksibel: sambungan klip aligator, sambungan garis DuPont, dan sambungan kabel PH2.0.
• Kelebihan antara muka wanita bar sisi: tidak mudah untuk litar pintas semasa menggunakan klip aligator; mudah untuk sambungan pelbagai peringkat; tidak menjejaskan pengalaman pengguna modul butang.
• Antara muka klip aligator sudut empat: klip terpisah jauh di empat sudut, tidak mudah untuk litar pintas, sesuai untuk sambungan cepat.
• Antara muka PH2.0 “tidak boleh salah”: kebolehsambungan yang sepadan untuk sambungan yang mudah.

Spesifikasi

Permohonan

• Suiz koridor
• Peranti notifikasi pengunjung
• Lampu induksi badan manusia
• Peranti sambutan somatosensori

Senario sambungan yang disyorkan

• Sambungan klip alligator: Papan Micro:bit atau papan pengembangan Micro:bit
• Sambungan garis DuPont: Raspberry Pi, STM32 dan kaedah sambungan biasa yang lain

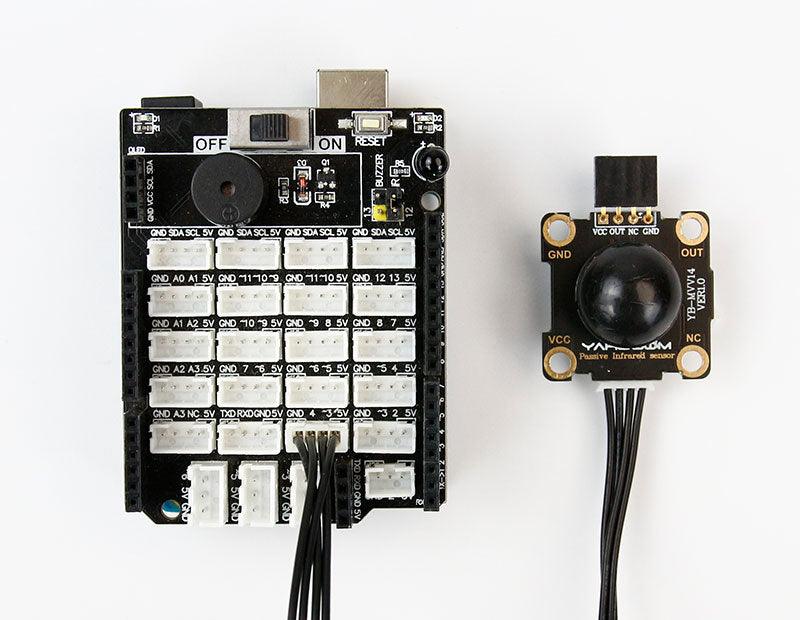

• PH2.0 sambungan kabel: kit robot dan papan pengembangan sensor

Apakah yang Termasuk

• Modul sensor inframerah badan manusia × 1

Manual / Sumber

• Tutorial rasmi: https://www.yahboom.net/study/Passive-Infrared
• Bahan pembelajaran (seperti yang disediakan oleh pengeluar): kod Arduino, kod microbit, kod STM32, Pengenalan module.doc, Pengenalan module.pdf, microbit-Selamat Datang-device.he, Selamat Datang device.docx, Selamat Datang device.pdf

Butiran

Modul PIR YB-HMV14 mengesan gerakan manusia dan mengeluarkan tahap tinggi digital apabila aktiviti dikesan.

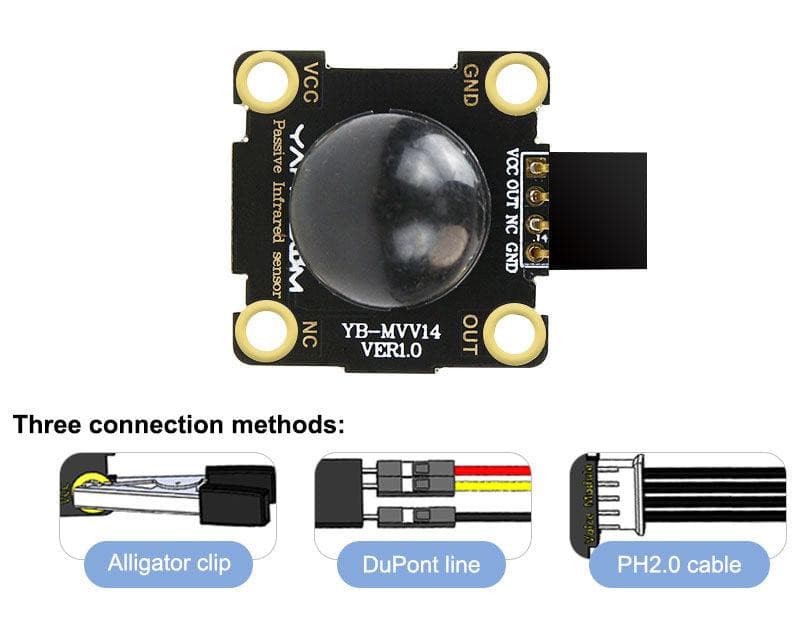

Tiga gaya pendawaian disokong untuk prototaip cepat: klip aligator, wayar jumper DuPont, atau kabel PH2.0.

Pads klip aligator di keempat-empat sudut membolehkan sambungan cepat dan berisiko rendah pada setup Micro:bit.

Pin header DuPont adalah ideal untuk Raspberry Pi, STM32, dan binaan gaya papan roti.

Antara muka PH2.0 yang berkunci memastikan polariti konsisten untuk kit robot dan hab sensor.

Modul ini mudah diintegrasikan dengan papan mikropengawal biasa dalam ekosistem gaya Arduino dan Micro:bit.

Lens Fresnel menumpukan perubahan inframerah dari orang yang bergerak untuk meningkatkan sensitiviti dan mengurangkan gangguan.

Gunakan ia untuk mengaktifkan lampu induksi yang hanya menghidupkan pencahayaan apabila gerakan dikesan.

Projek amaran selamat datang/pelawat yang mudah boleh dibina dengan menghubungkan output sensor kepada buzzer atau paparan.

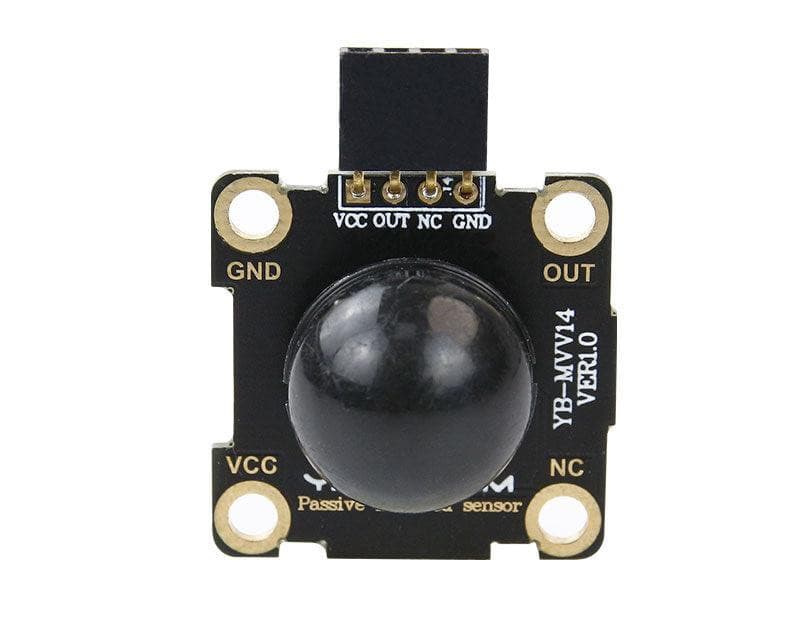

Pin VCC/OUT/NC/GND yang jelas dilabel memudahkan pendawaian dan mengurangkan kesilapan sambungan.

OUT menyediakan satu isyarat digital, manakala VCC dan GND membekalkan kuasa untuk modul.
