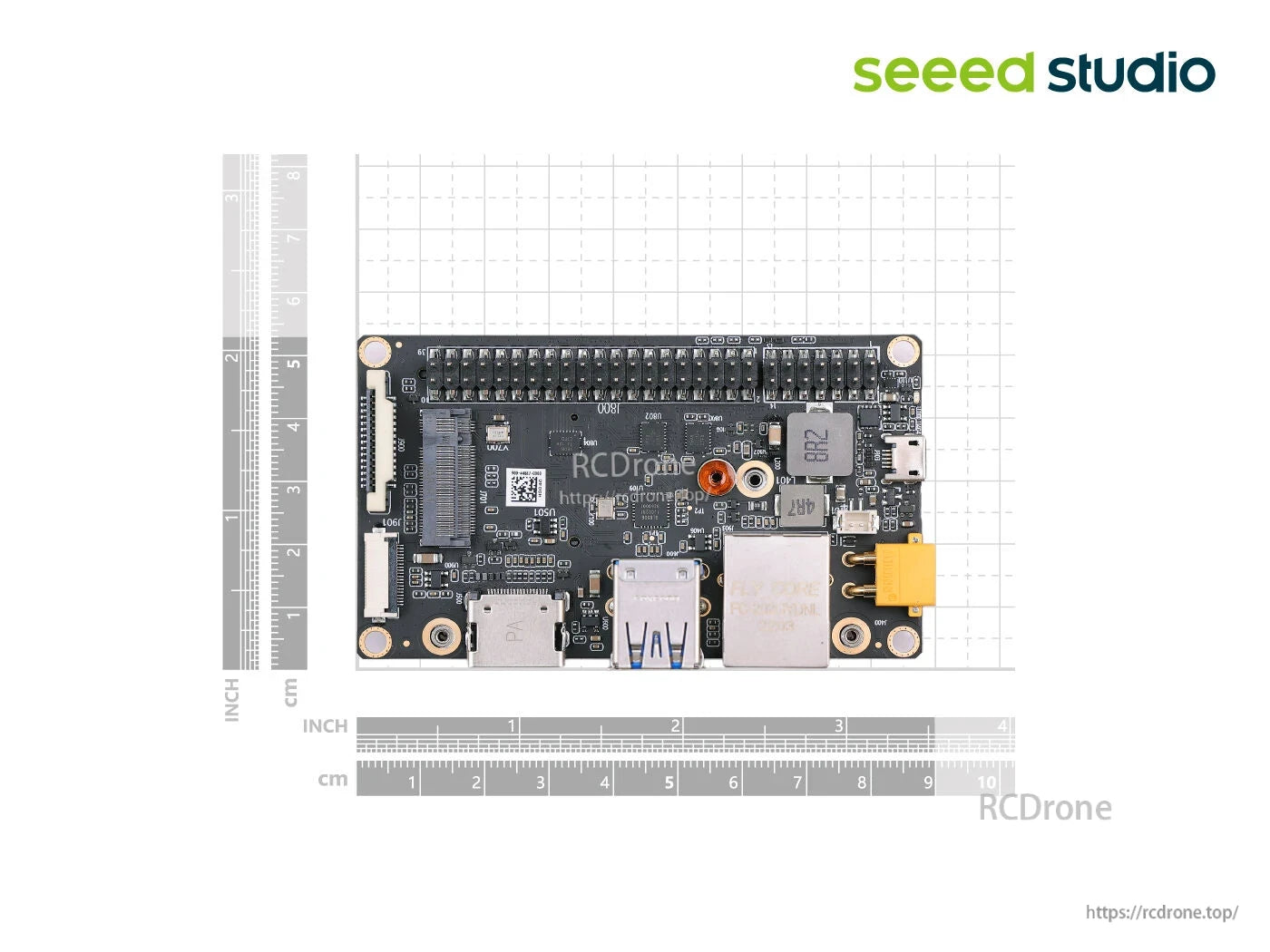

Placa Carrier A603 para Jetson Orin NX/Orin Nano com GbE, M.2 Key M/E, CSI, HDMI, 4x USB, 9–20V/7A, 87mm x 52mm

Visão Geral

A placa de suporte A603 para Jetson Orin™ NX/Orin™ Nano oferece uma plataforma de extensão compacta para os módulos NVIDIA Jetson. A placa de suporte integra 1x Ethernet Gigabit, M.2 Key M (2242) para SSD NVMe, M.2 Key E (2230) para módulos WiFi/BlueTooth, 1x MIPI CSI de 15 pinos e 1x HDMI, além de 4x portas USB. Suporta entrada de 9–20V DC @7A e opera de -25℃ a 65℃ em um pequeno espaço de 87mm x 52mm, ideal para computação em borda em ambientes com espaço restrito.

Principais Características

Compatibilidade com Jetson Orin™ NX/Orin™ Nano

Projetada como uma placa de suporte para os módulos NVIDIA Jetson Orin™ NX e Orin™ Nano.

Conectividade versátil

• 1x Ethernet Gigabit (10/100/1000M)
• Armazenamento via 1x M.2 Key M 2242 SSD NVMe
• Expansão sem fio via 1x M.2 Key E PCIe 2230 (WiFi/BlueTooth)
• Vídeo I/O: 1x conector de câmera CSI de 15 pinos, 1x HDMI
• USB: 2x USB 3.0 Tipo A (USB 2.0 integrado), 1x USB 3.0 0.5mm pitch 20P ZIF, 1x USB 2.0 Micro‑AB

Expansibilidade do sistema

• 1x conector de expansão de 40 pinos (2x I2C, 1x UART, 1x I2S, 2x SPI)
• 1x conector de 14 pinos (1x UART, 1x CAN)
• 1x conector para ventilador (5V PWM)
• 1x soquete RTC (conector para bateria de lítio recarregável de 3V)

Fonte de alimentação fiável e formato compacto

• Potência de entrada: 9–20V DC @7A
• Tamanho mecânico: 87mm x 52mm
• Temperatura de operação: -25℃ ~ 65℃

Especificações

O que está incluído

• Placa de suporte A603 (Compatível com Jetson Orin NX/Orin Nano) x1
• 19V/4.74A (Jack Barrel 5.5/2.5mm) Adaptador de Energia (cabo de alimentação não incluído) x1

Aplicações

• Robô Móvel Autónomo (AMR)
• Análise de Vídeo com IA
• Visão de Máquina
• IA Generativa

Detalhes

A603 Placa de Transporte suporta Orin NX/Nano, ultra compacta com 87mm x 52mm, opera de -25°C a 65°C. As características incluem M.2 NVMe, CSI, HDMI, jack DC, Ethernet Gigabit, PCIe para WiFi/Bluetooth e múltiplas portas USB. Ideal para drones e robótica.

A Placa de Transporte Jetson Orin A603 inclui Disco M.2 KEY M, interface de câmara CSI, USB, HDMI, USB3.0, Ethernet Gigabit, portas multifuncionais, USB2.0, conector de bateria de 3V e entrada de energia DC.

Módulo NVIDIA Jetson Orin-NX com interface M.2 Key-E, número do produto 900-44907-D00D, revisão 20, tipo de interruptor Zuohai e violação de ventilador desconhecida.
