Antena GNSS Externa Beitian BT-35A/BT-35B 28±2dB SMA-J RG174 3m para Navegação Automóvel & Marítima
Antena GNSS Externa Beitian BT-35A/BT-35B 28±2dB SMA-J RG174 3m para Navegação Automóvel & Marítima
Beitian
Não foi possível carregar a disponibilidade de recolha
Visão Geral

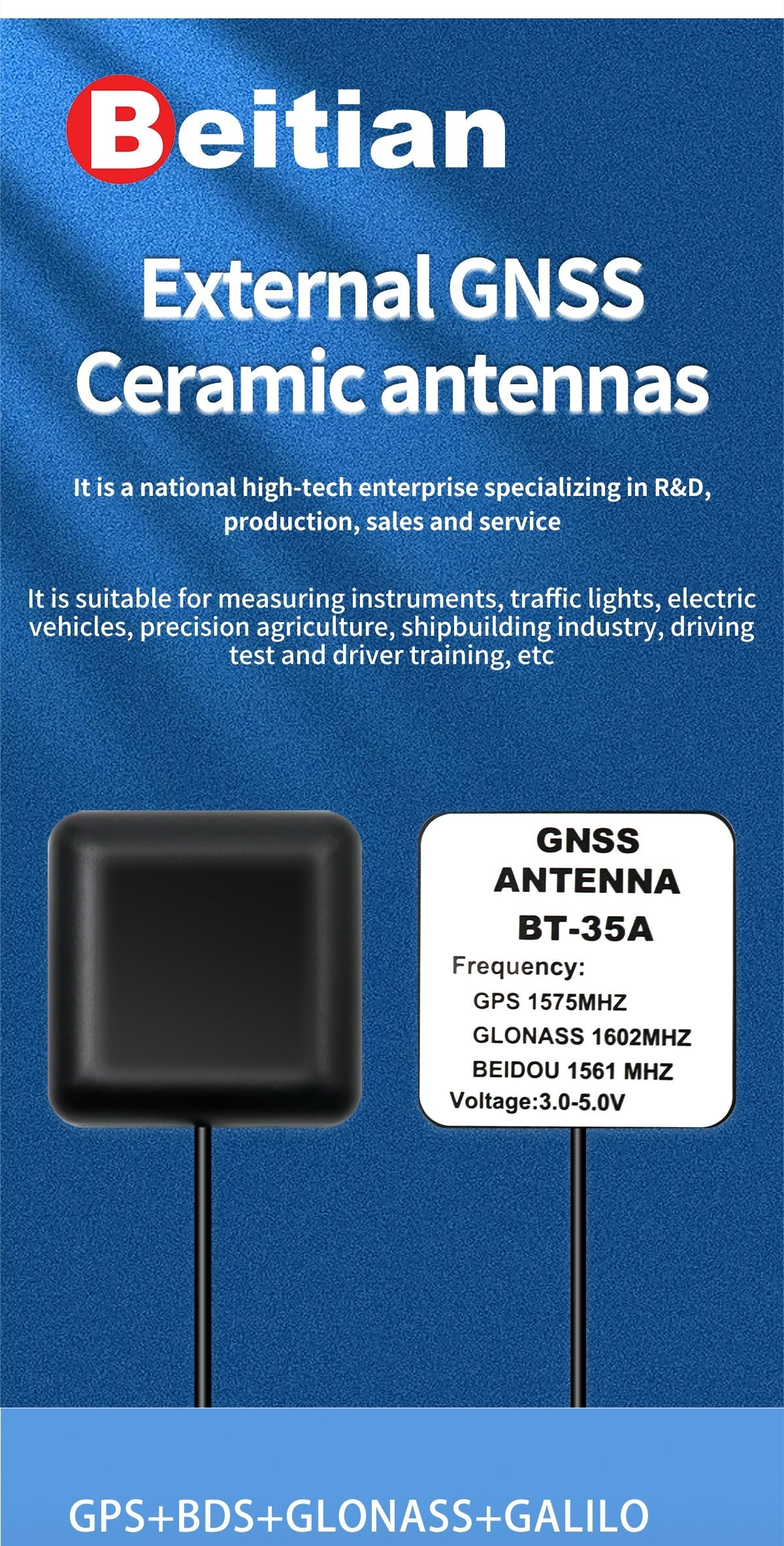

A série Beitian BT-35 é uma antena GNSS externa com um LNA integrado, projetada para posicionamento de múltiplas constelações (GPS/BDS/GLONASS/Galileo). Está disponível em duas variantes de montagem: BT-35A (base magnética) e BT-35B (fita adesiva dupla face). Com um conector SMA-J e cabo RG174, é adequada para instalações de navegação automotiva e rastreamento marinho onde é necessária uma recepção de sinal estável.

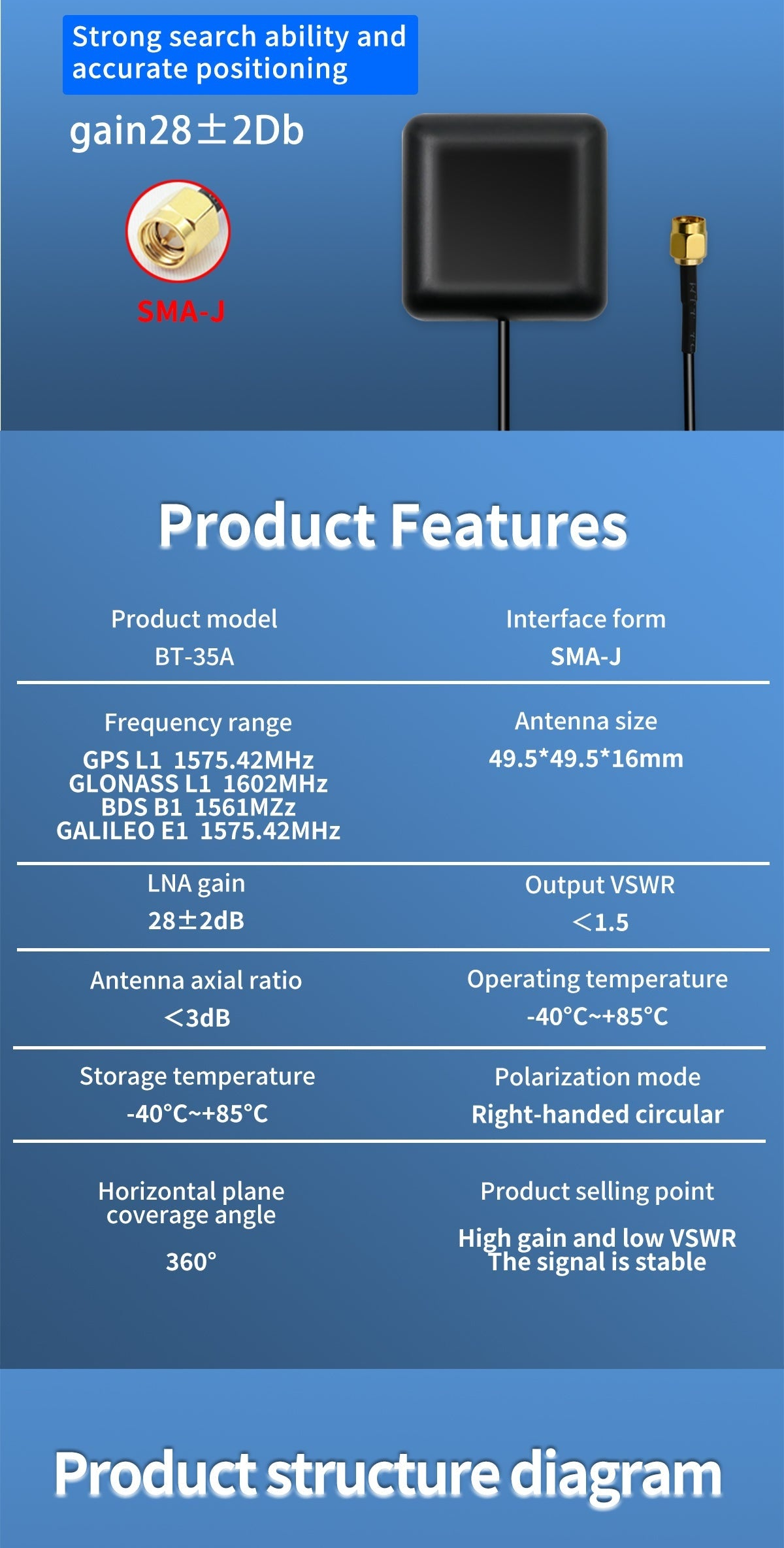

Principais Características
- Modo de funcionamento: BDS B1 / GPS L1 / GLONASS L1 / GALILEO E1
- Ganho do LNA: 28±2dB
- Baixo VSWR: <1.5
- Polarização: RHCP (circular direita)
- Ângulo de cobertura horizontal de 360°
- Conector: SMA-J; Cabo: RG174; Comprimento do cabo: 3m
- Opções de montagem: base magnética (BT-35A) ou fita adesiva dupla face (BT-35B)
Especificações
Faixa de Frequência de Recepção / Bandas
| BDS B1 | 1561MHz |
| GPS L1 | 1575.42MHz (também mostrado como 1575MHz) |
| GLONASS L1 | 1602MHz |
| GALILEO E1 | 1575.42MHz |

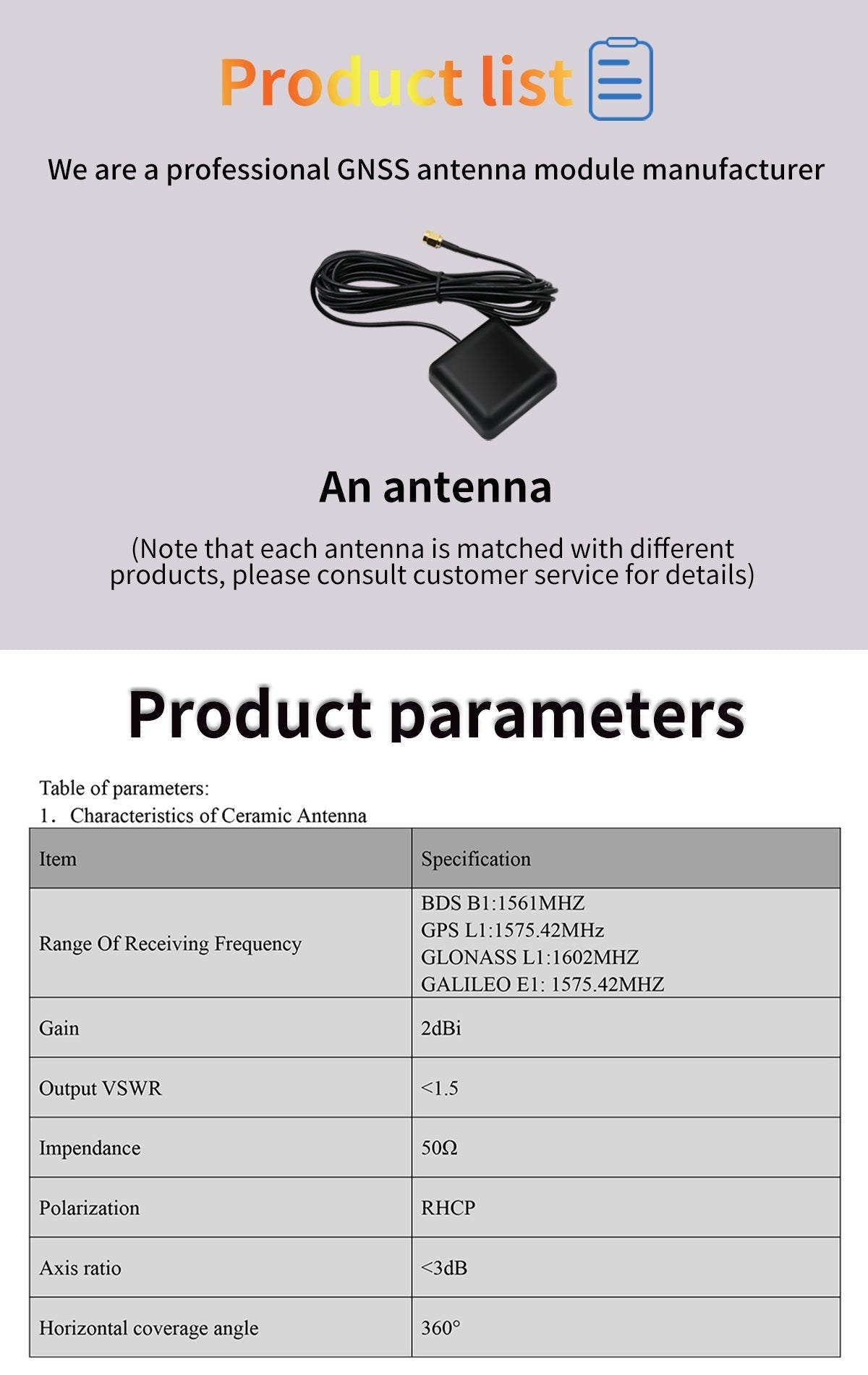

Características da Antena Cerâmica
| Ganho | 2dBi |
| Saída VSWR | <1.5 |
| Impedância | 50Ω |
| Polarização | RHCP |
| Relação de eixo | <3dB |
| Ângulo de cobertura horizontal | 360° |

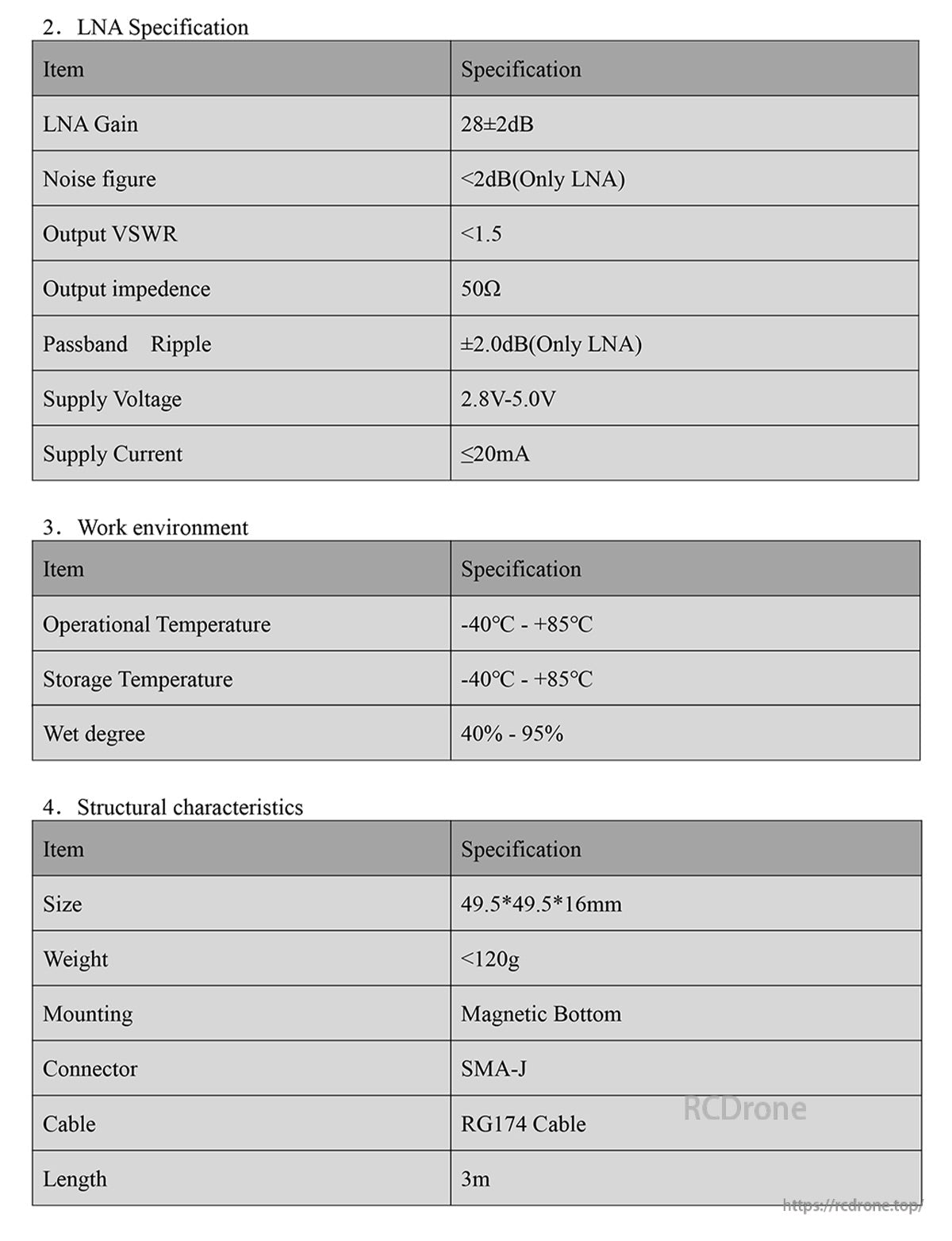

Especificação LNA
| Ganho LNA | 28±2dB |
| Figura de ruído | <2dB (Apenas LNA) |
| VSWR de saída | <1.5 |
| Impedância de saída | 50Ω |
| Ripple da banda passante | ±2.0dB (Apenas LNA) | Tensão de alimentação | 2.8V-5.0V (também mostrado como 3.0-5.0V) |
| Corrente de fornecimento | ≤20mA |
Ambiente
| Temperatura de operação | -40°C a +85°C |
| Temperatura de armazenamento | -40°C a +85°C |
| Grau de humidade | 40% - 95% |
Mecânico / Interface
| Conector | SMA-J |
| Cabo | Cabo RG174 |
| Comprimento do cabo | 3m (também mostrado como 3000±30) |
| Peso | <120g |

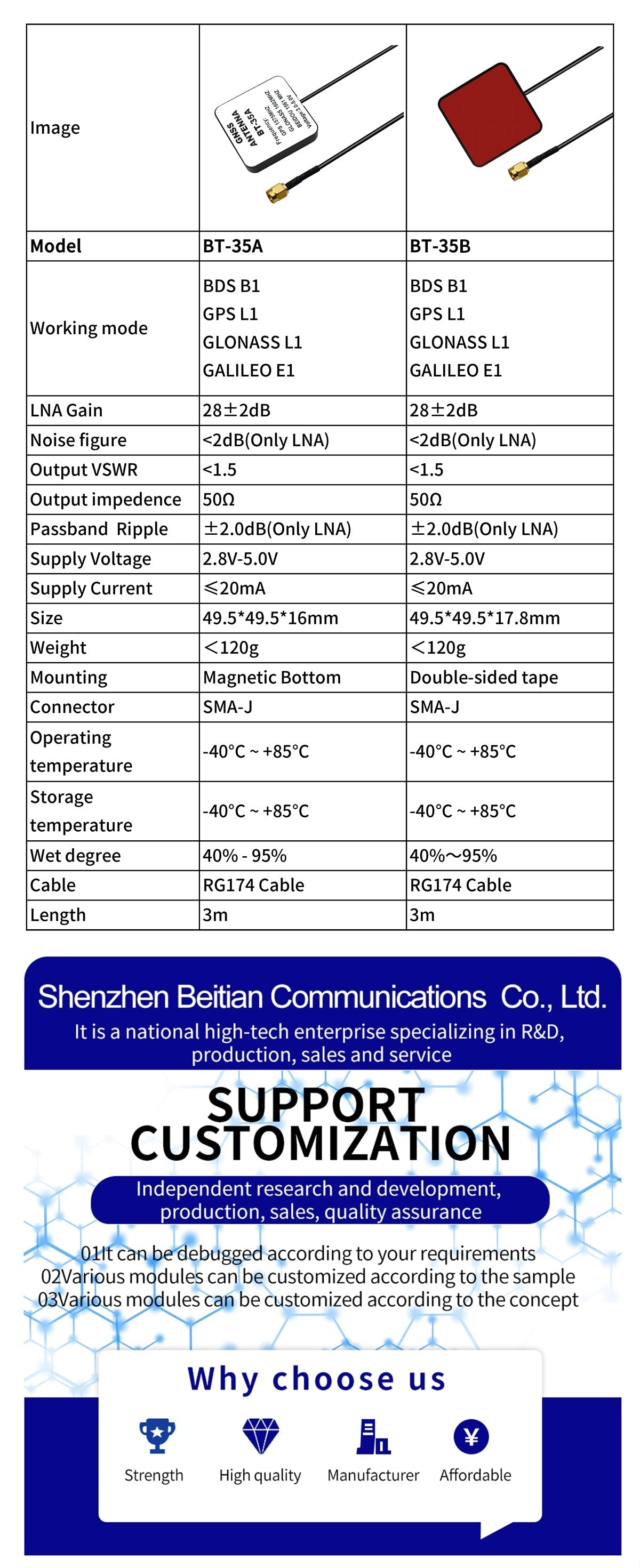

Variantes do modelo
| Modelo | Tamanho | Montagem |
|---|---|---|

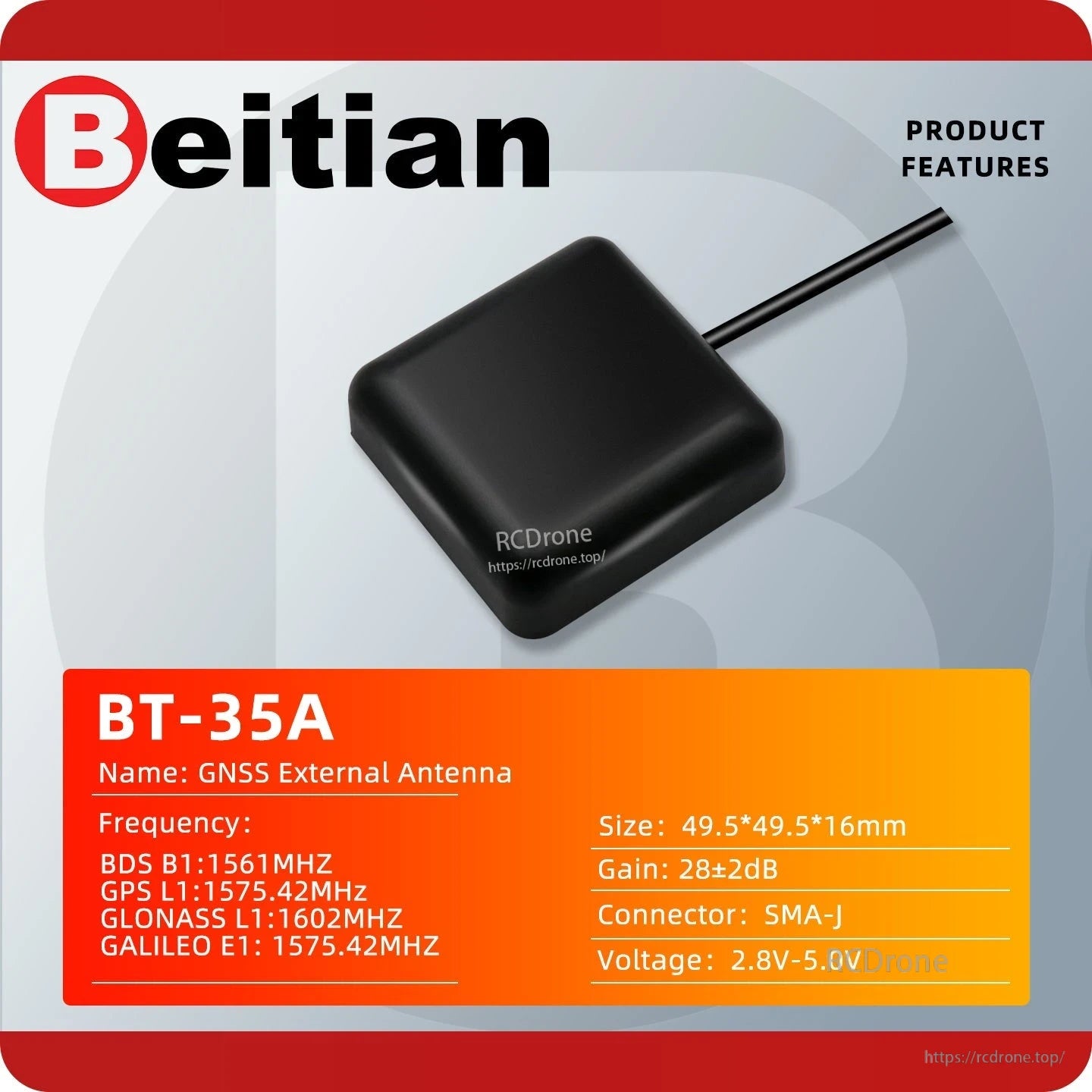

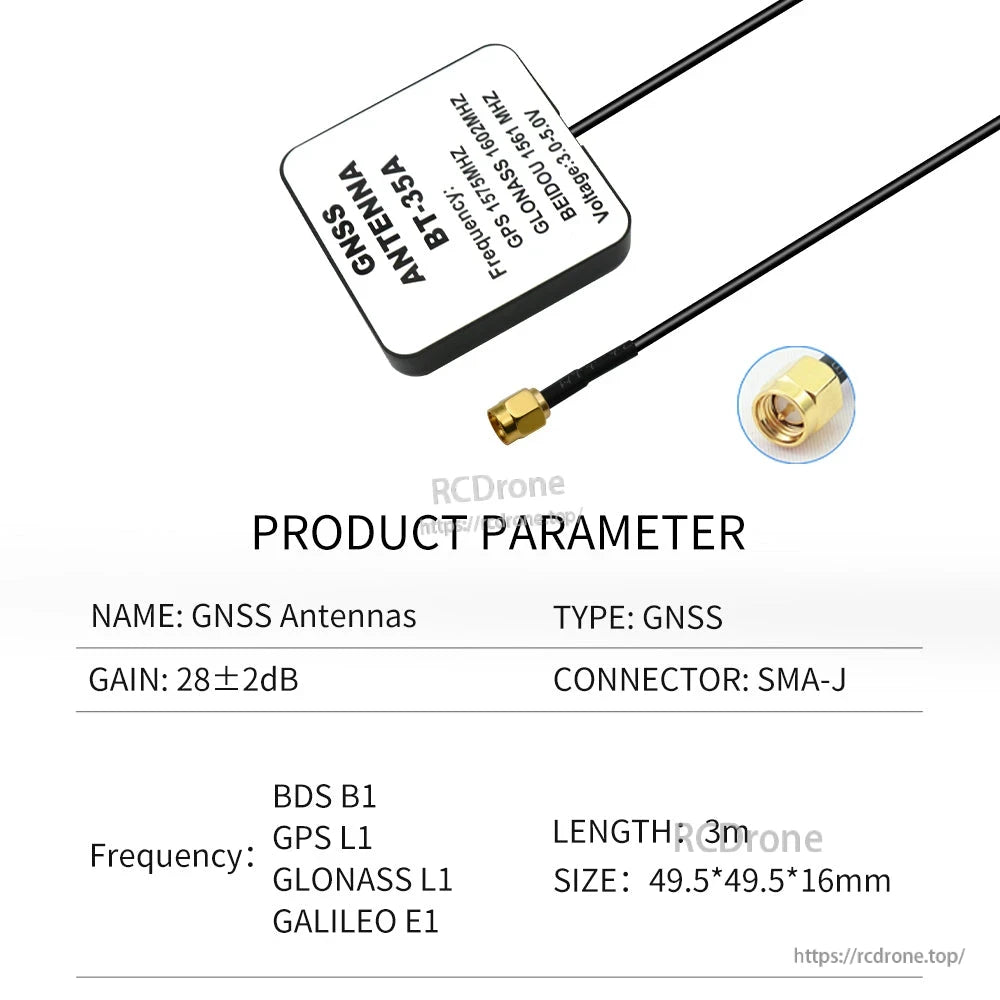

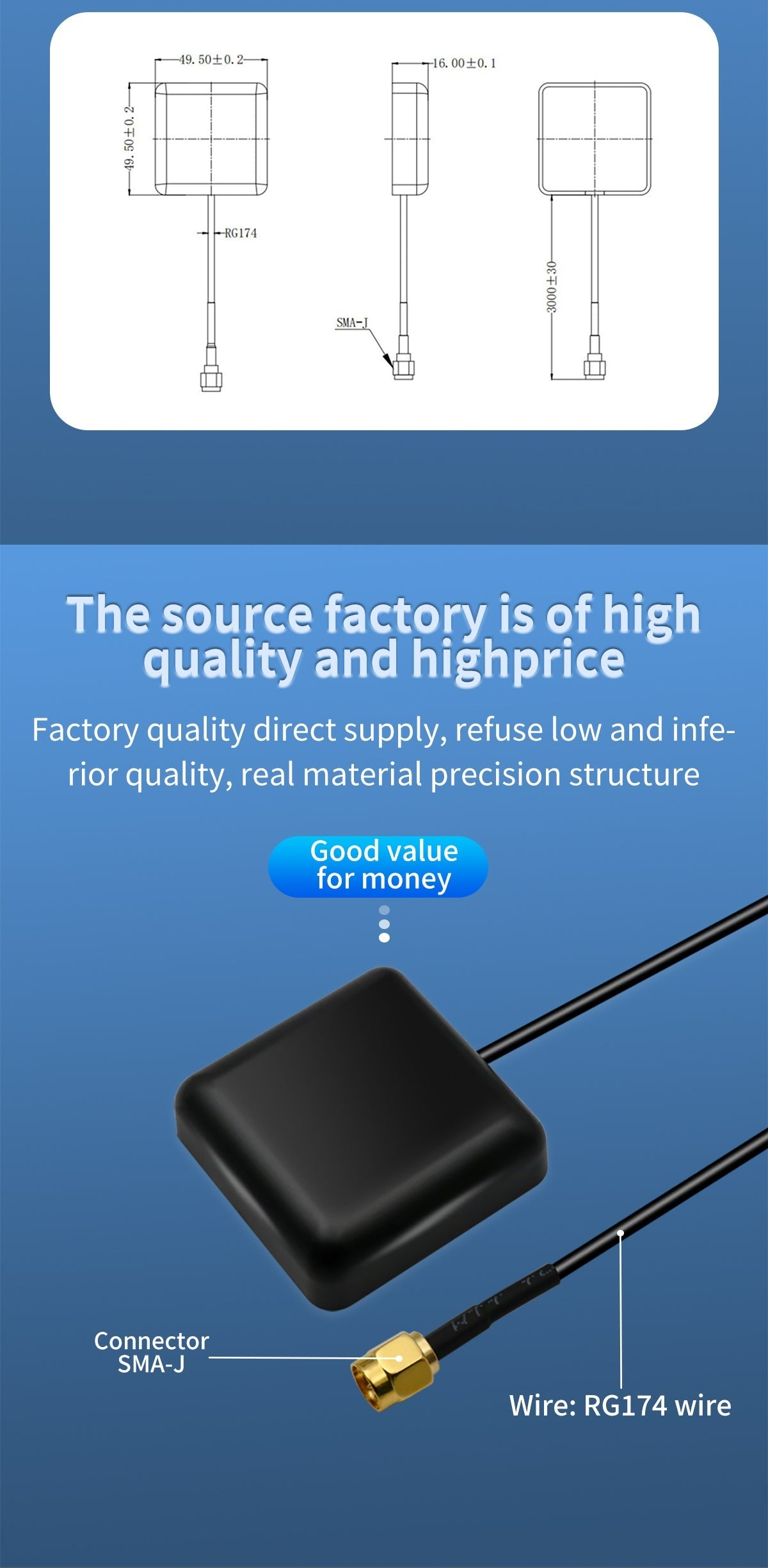

| BT-35A | 49.5*49.5*16mm (também mostrado como 49.50±0.2 e 16.00±0.1) | Fundo Magnético |

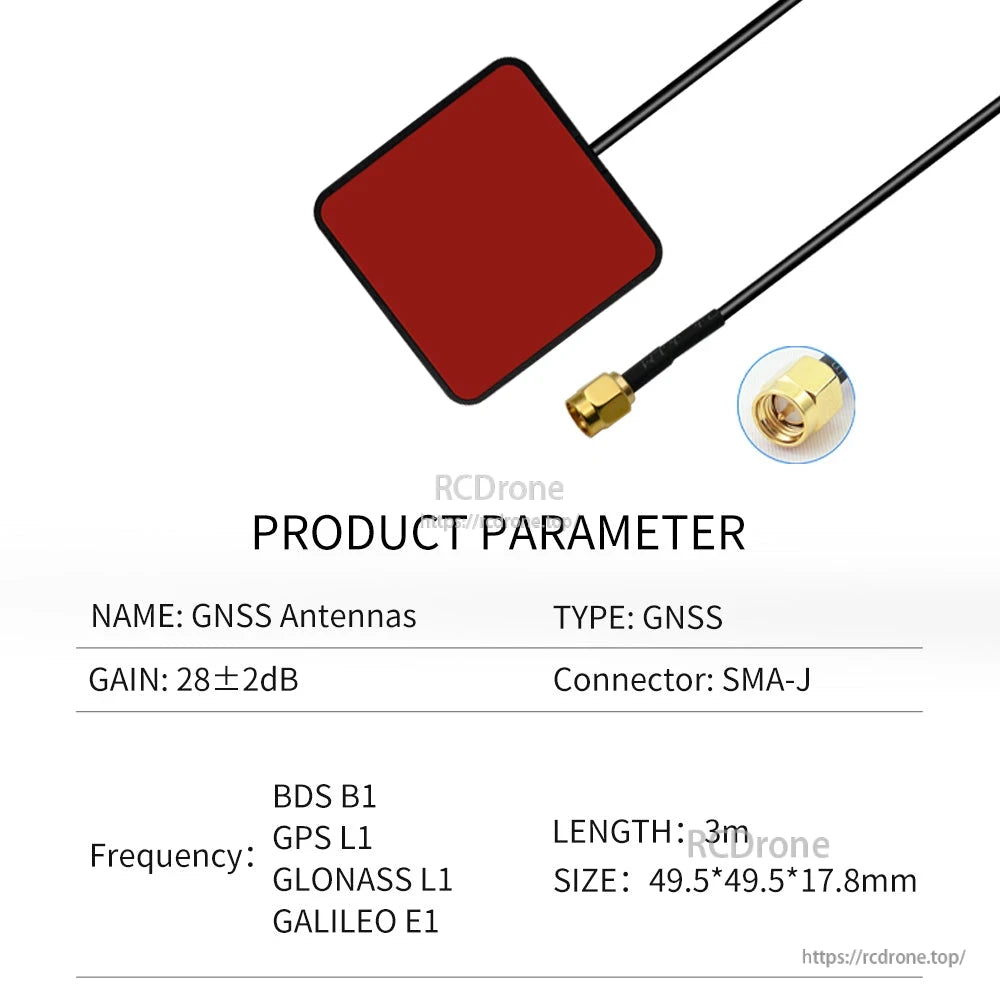

| BT-35B | 49.5*49.5*17.8mm | Fita adesiva dupla face |

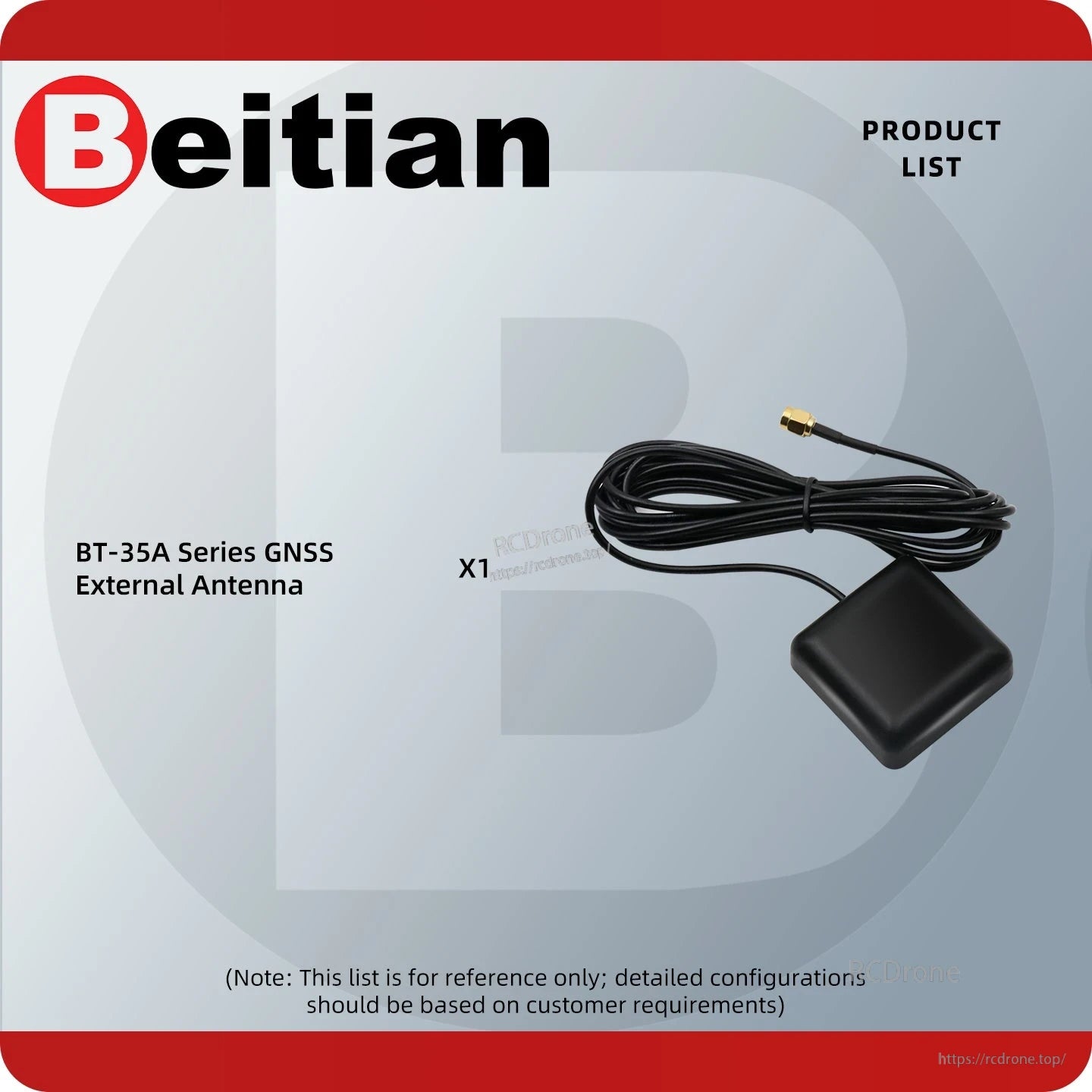

O que está incluído
- 1 x Antena GNSS externa da série Beitian BT-35 (modelo selecionado: BT-35A ou BT-35B)
Aplicações
- Navegação automóvel
- Rastreamento marítimo / instalações a bordo
- Sistemas de posicionamento de câmaras de painel
- Equipamentos de temporização/posicionamento de semáforos e infraestruturas
- Instrumentos de medição (incluindo medidores de área)
- Veículos elétricos e veículos não tripulados
- Agricultura de precisão, indústria de construção naval, equipamentos de teste de condução e formação de condutores
Para ajuda na seleção entre BT-35A (ímã) e BT-35B (fita), ou para confirmar a tensão de polarização da antena do seu dispositivo e os requisitos da interface SMA-J, entre em contato com o suporte em https://rcdrone.top/ ou envie um e-mail para [email protected].
Detalhes

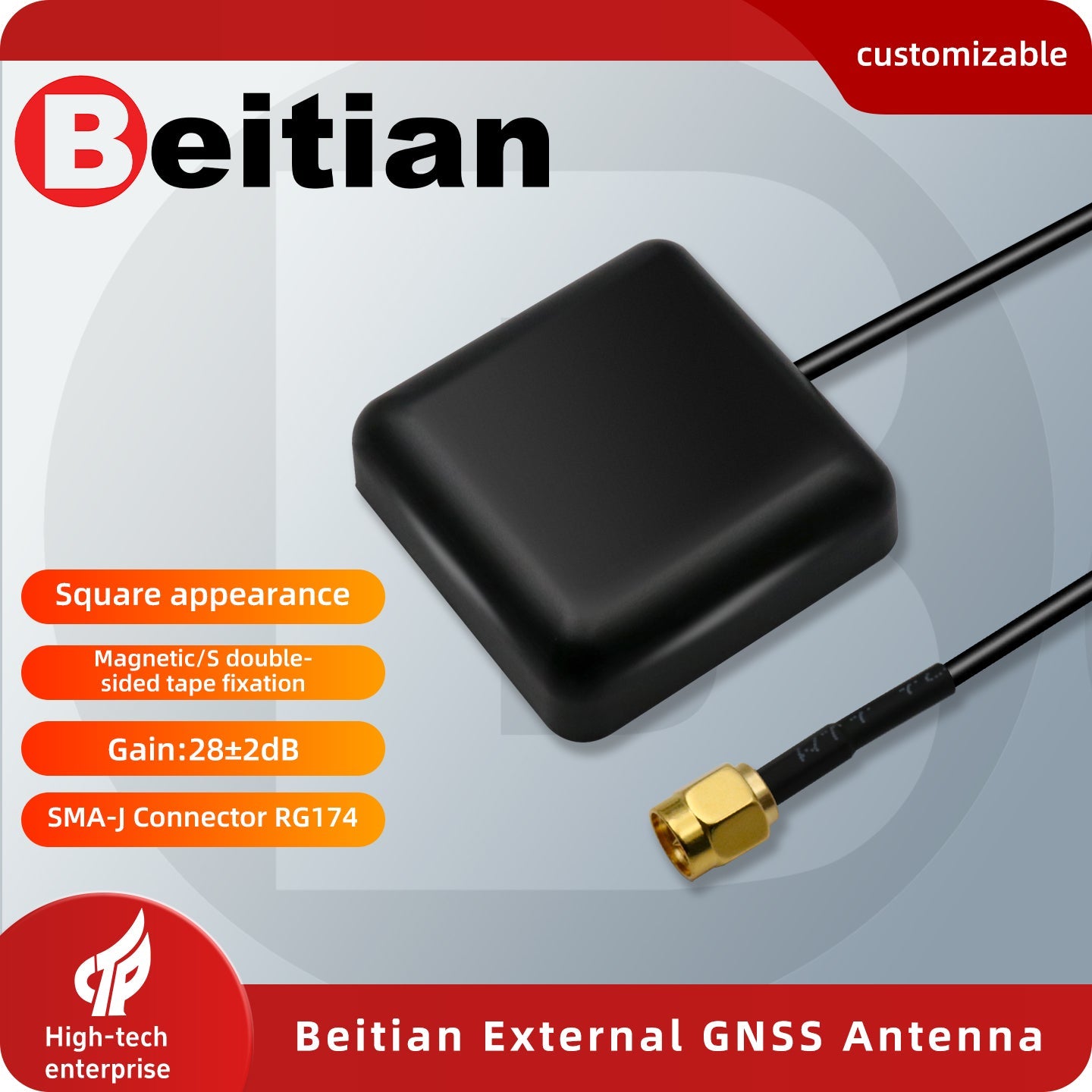

Escolha o BT-35A para uma base magnética ou o BT-35B para montagem com fita dupla face, com a mesma recepção multi-constelação L1 e cabo de 3m.
O LNA integrado e o elemento cerâmico RHCP são projetados para uma recepção estável nas bandas L1 de GPS/BDS/GLONASS/Galileo.

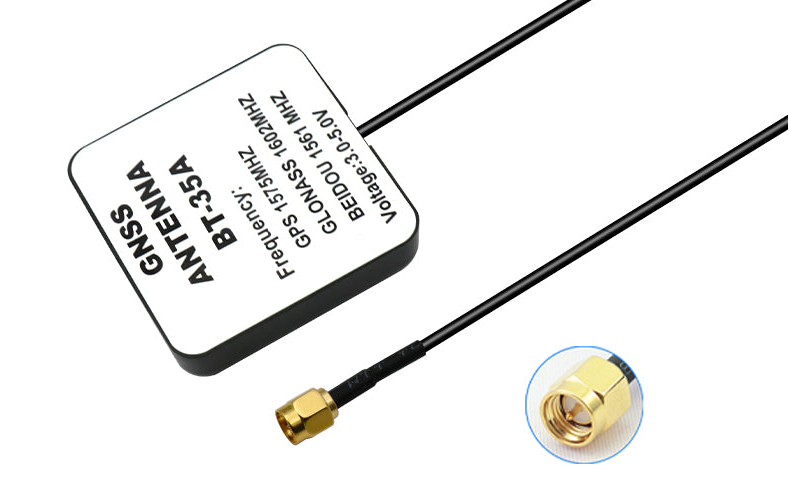

A conectividade SMA-J e um cabo RG174 facilitam a ligação da antena ao seu receptor enquanto montam a patch externamente.
As especificações principais da antena são resumidas para verificações rápidas de compatibilidade, incluindo bandas, impedância, polarização e VSWR.
