Antena GNSS Externa Beitian BT-T30A/BT-T30B TNC-K, Banda Dupla L1/L2 ou L1/L5 para Instrumentos Marítimos

Beitian

$138.32 USD

Em promoção Esgotado

Impostos incluídos. Envio calculado na finalização da compra.

Modelo BT-T30A (L1+L2) BT-T30B (L1+L5)

Quantidade

Ver detalhes completos

Visão Geral

Beitian BT-T30A / BT-T30B é uma antena GNSS externa projetada para instalações em embarcações marítimas e instrumentos industriais. Suporta recepção de múltiplas constelações com opções de banda dupla (dependente do modelo) e integra um LNA para amplificação de sinal.

Principais Características

Antena GNSS externa com design selado (à prova de poeira e água, conforme declarado).
Opções de banda dupla por modelo: BT-T30A (L1/L2) ou BT-T30B (L1/L5).
Ganho LNA integrado: 4012 dB (Apenas LNA).
Polarização: RHCP (Circular à direita).
Ângulo de cobertura do plano horizontal de 360 graus.
Interface de conector TNC-K.

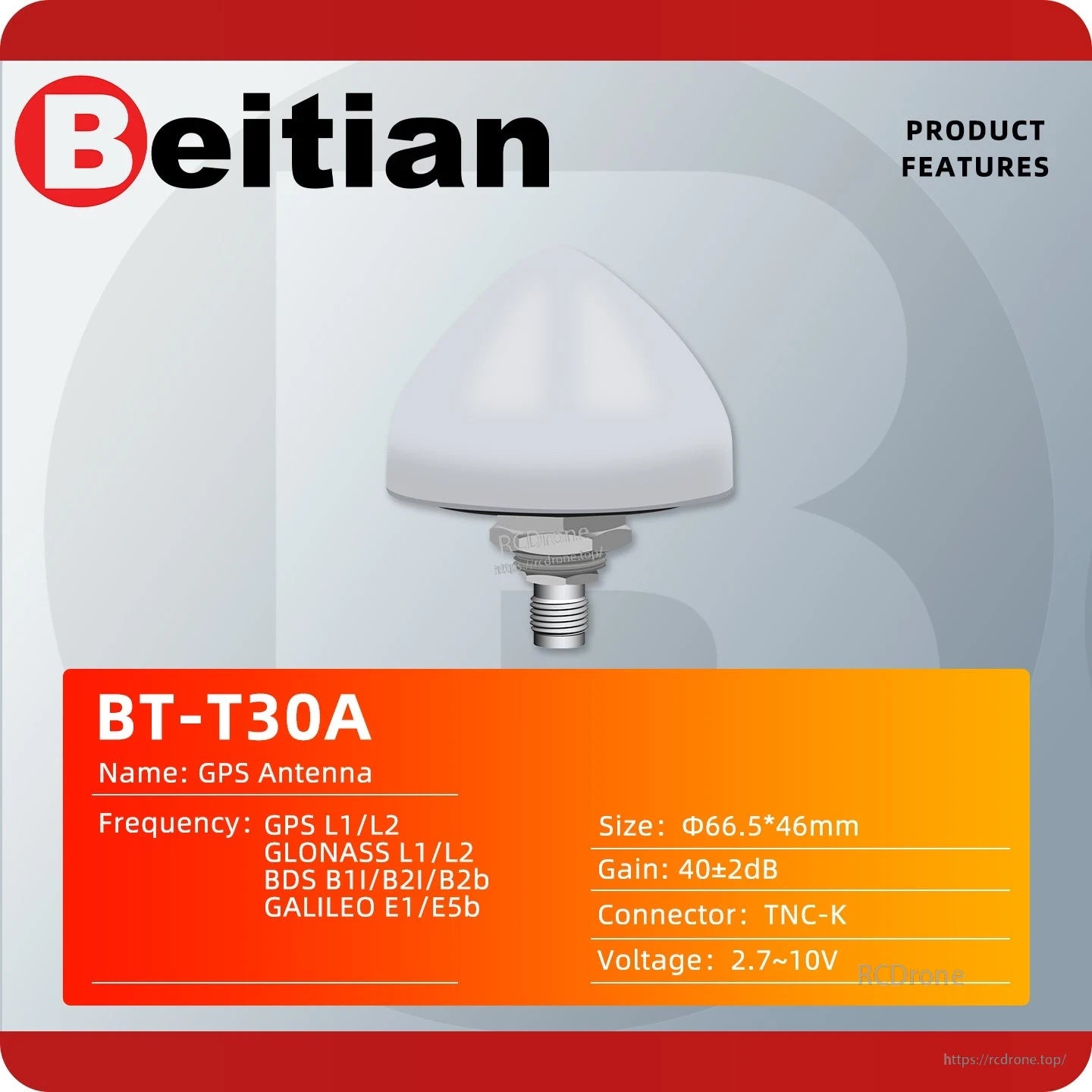

Especificações

Modelos disponíveis	BT-T30A; BT-T30B
Modo de trabalho / Faixa de frequência (BT-T30A)	GPS L1/L2; GLONASS L1/L2; BDS B1I/B2I/B2b; GALILEO E1/E5b
Modo de trabalho / Faixa de frequência (BT-T30B)	GPS: L1, L1C, L5C; BDS: B1I, B1C, B2a; Galileo: E1, E5a; QZSS: L5; IRNSS: S-L5
Ganho da antena	<5.0 dBi
Ganho do LNA	4012 dB
Figura de ruído	<2.5 dB (Apenas LNA)
Ripple da banda passante	11.0 dB (Apenas LNA)
VSWR de saída	<2.0
VSWR de entrada	<2.0 dB
Impedância / Impedância de saída	509
Modo de polarização	RHCP / Circular direita
Relação axial da antena / Relação de eixo	<4 dB
Ângulo de cobertura do plano horizontal	360
Coeficiente de temperatura de frequência	0110
Tensão de alimentação	2.7~10 V
Corrente de alimentação	425 mA
Conector / Forma da interface	TNC-K
Tamanho da antena	666.5*46 mm
Peso	4150 g
Temperatura de operação	-40 C~+85 C
Temperatura de armazenamento	-40 C~+85 C
Grau de humidade	40%~95%
Notas do diagrama estrutural (unidade: mm)	666.511; 4611; 76.311; M18*1; TNC

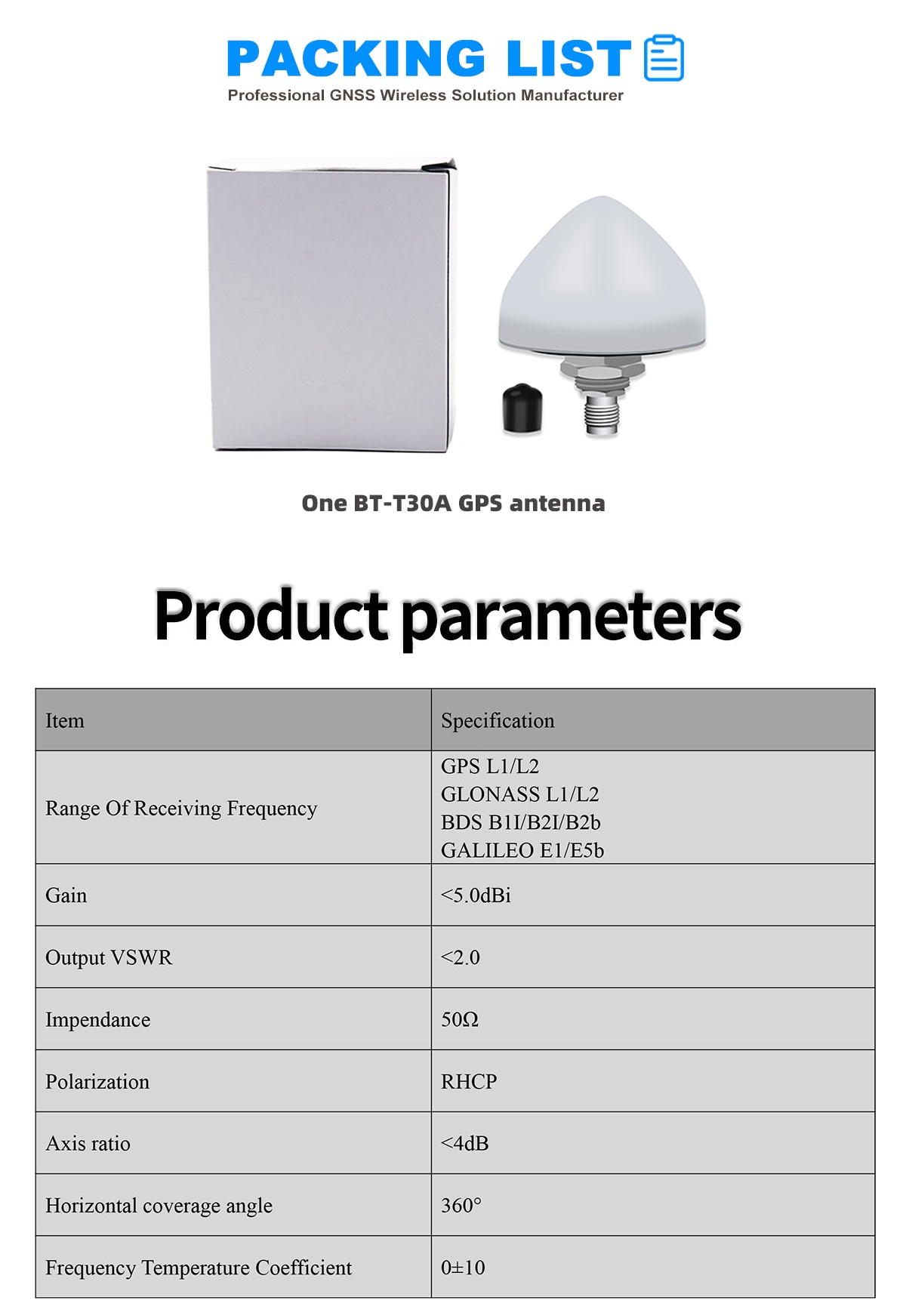

O que está incluído

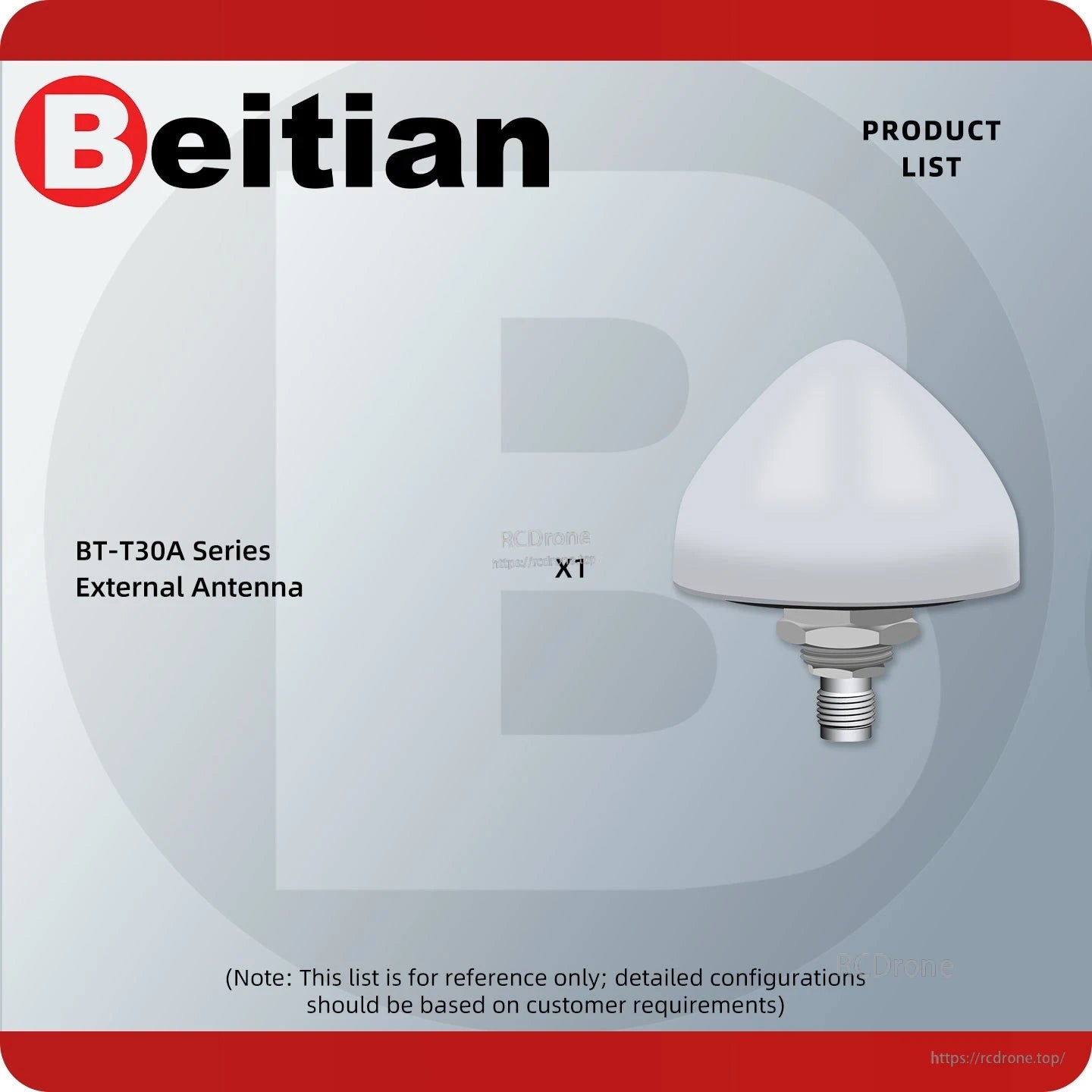

1 x antena GPS BT-T30A (conforme indicado na lista de embalagem)

Aplicações

Instalações de antenas GNSS para embarcações marítimas
Instrumentos e equipamentos industriais
Robôs
Estações base
Posicionamento de tempo

Para ajuda na seleção de modelos (BT-T30A vs BT-T30B) ou suporte de integração, contacte [email protected] or visite https://rcdrone.top/.

Detalhes

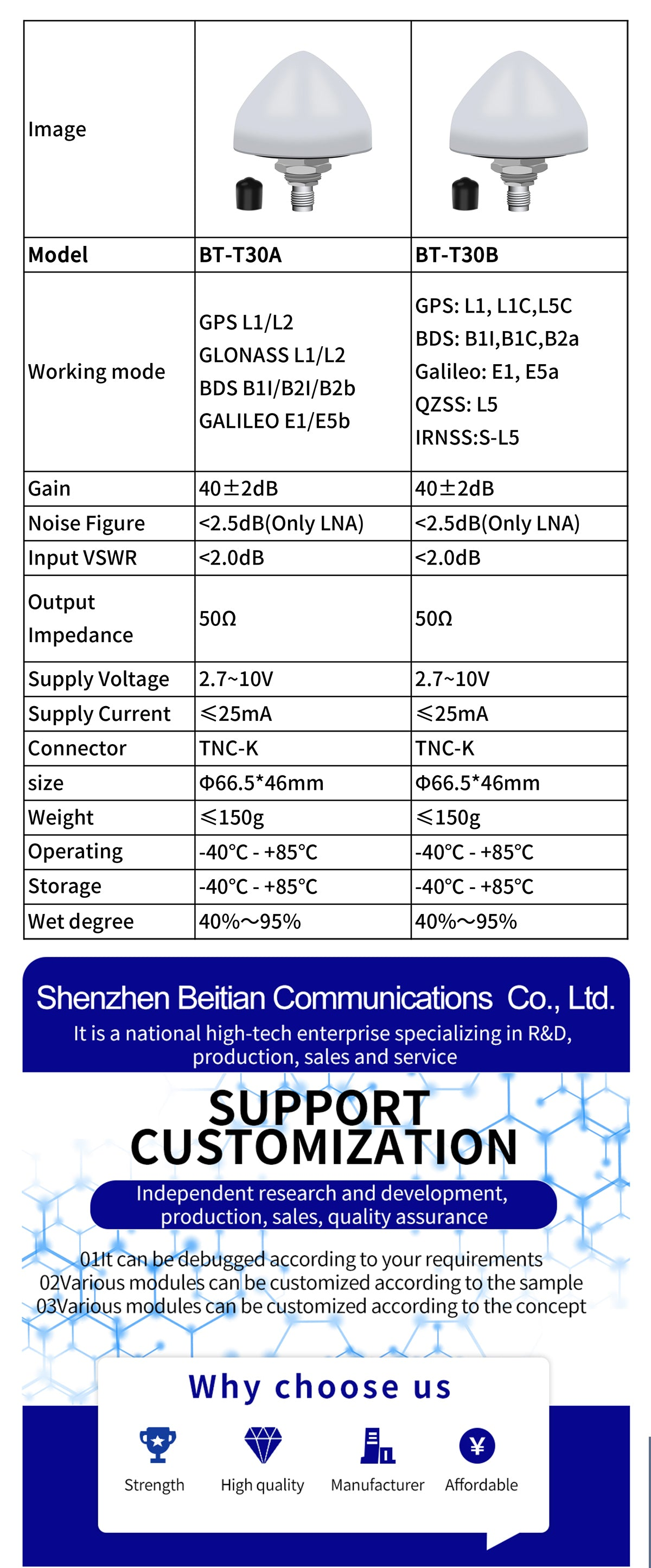

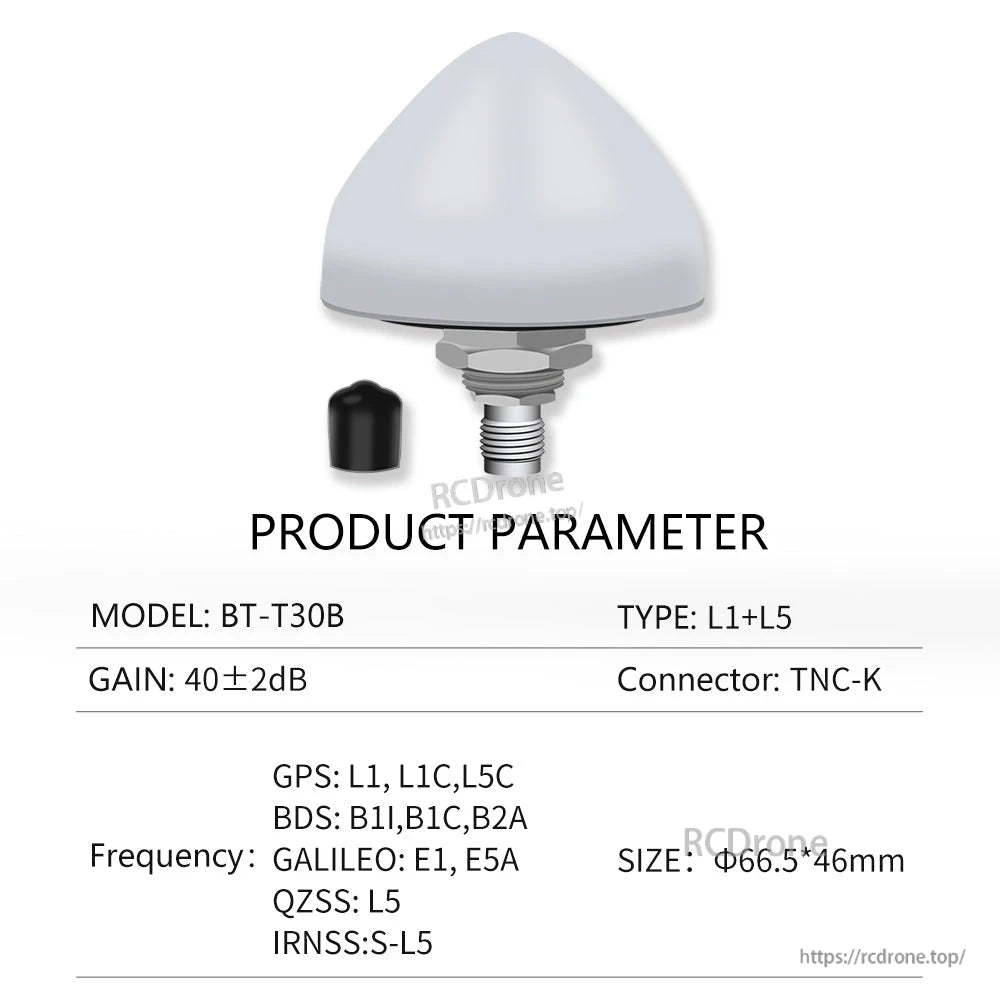

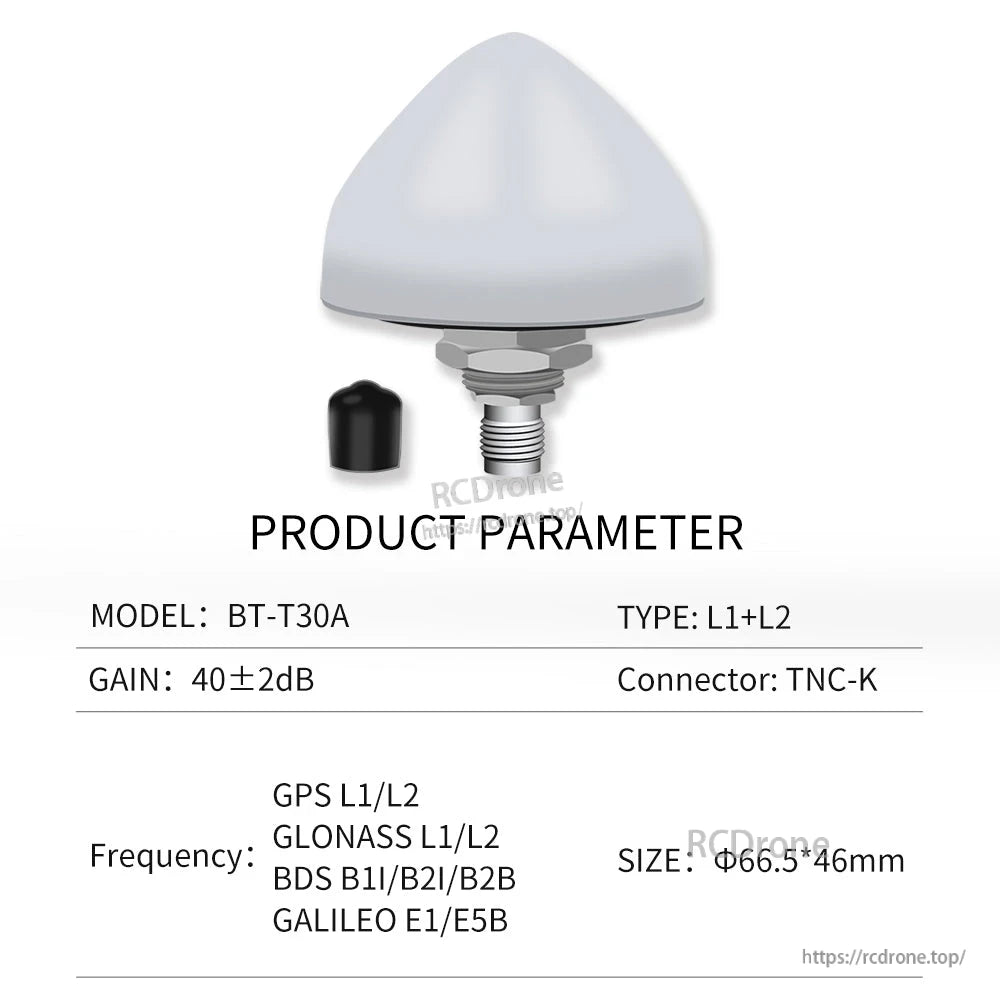

Beitian BT-T30A/BT-T30B external GNSS antenna model comparison with supported bands and key specs

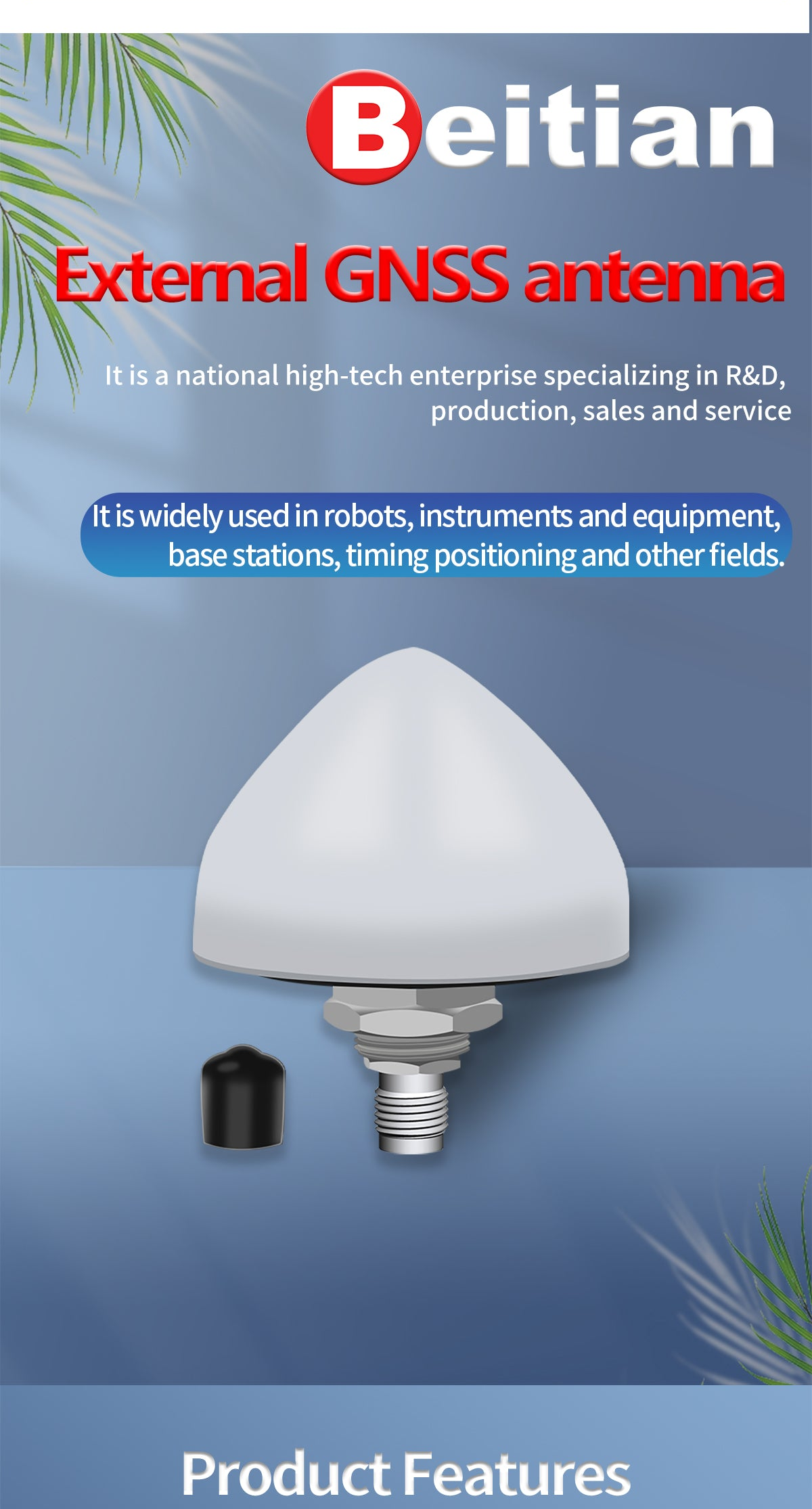

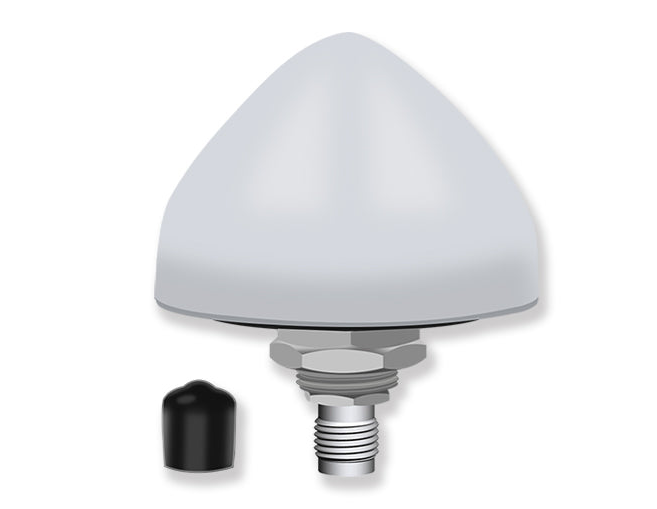

Beitian BT-T30A/BT-T30B external GNSS antenna product view with TNC-K mount and protective cap

Projetada para instalações marinhas e industriais, a série BT‑T30 utiliza uma carcaça externa robusta e uma interface TNC‑K para montagem segura.

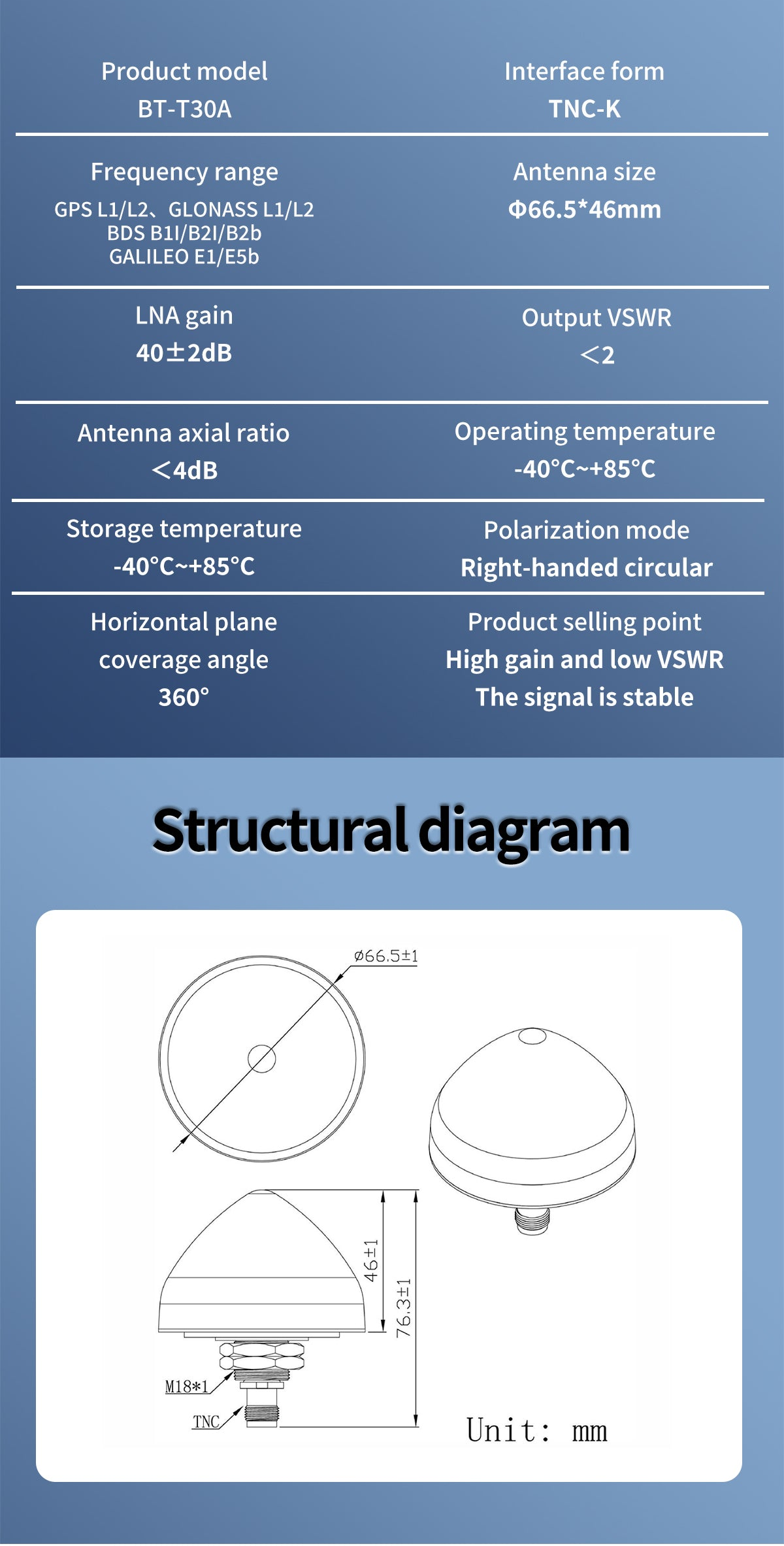

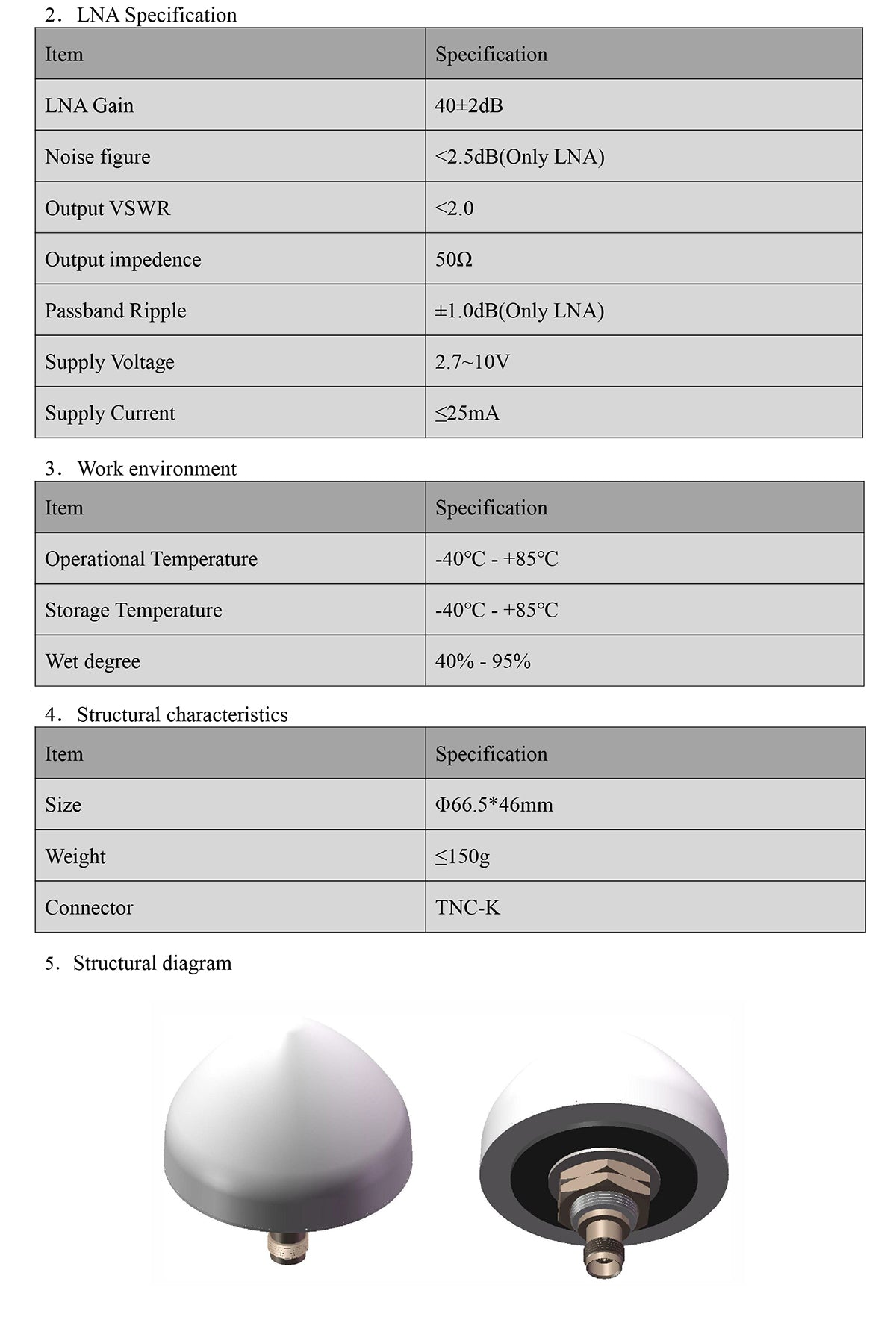

BT-T30A specifications and structural dimensions with 360° coverage, RHCP polarization, and TNC-K interface

Especificações operacionais chave e dimensões mecânicas são fornecidas para ajudar a planejar a colocação, o espaço livre e o roteamento de cabos.

Sealed external GNSS antenna highlights with strong signal capture, lightweight housing, and 2.7–10V power range

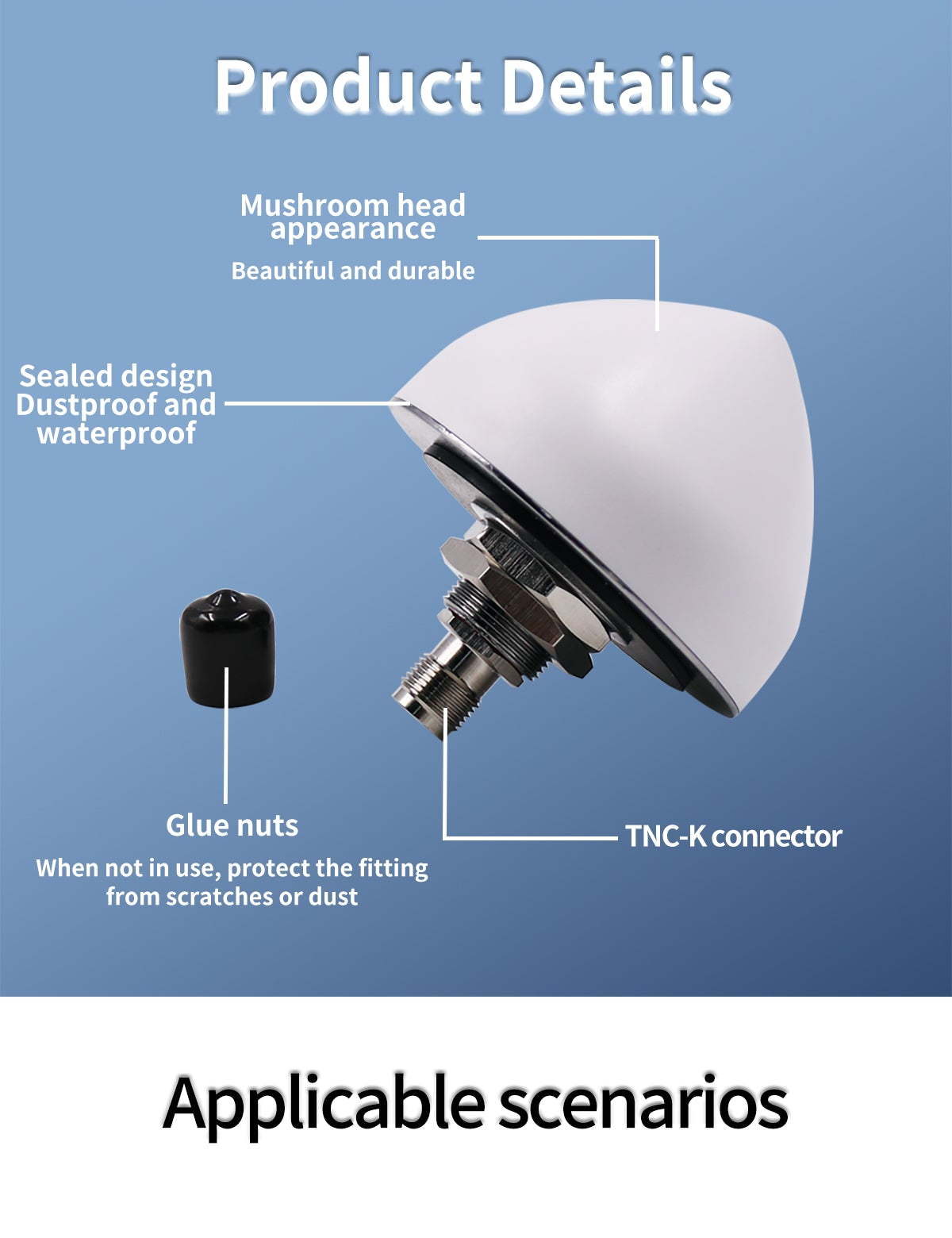

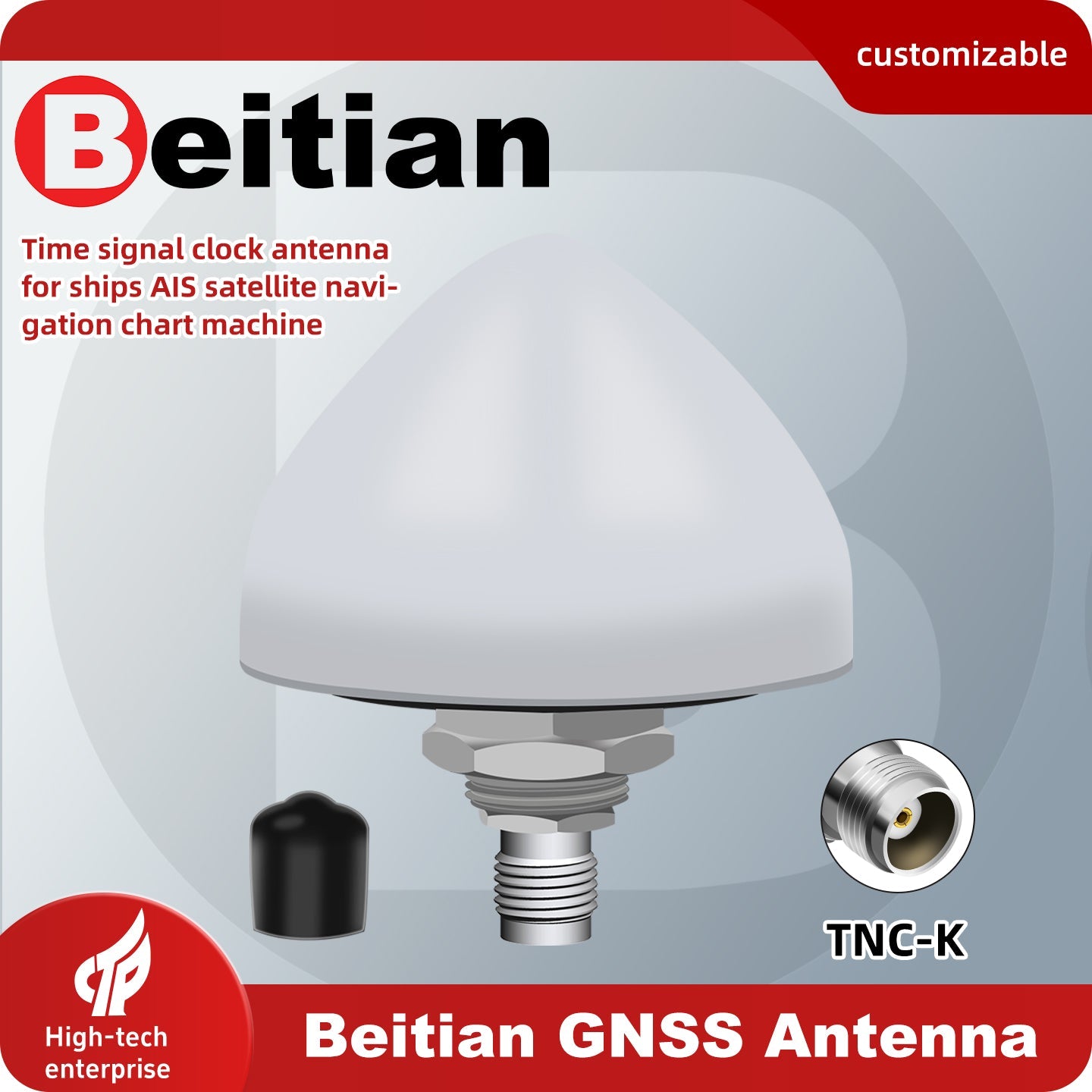

Close-up of antenna housing and TNC-K connector with sealed design and included protective glue nut cap

Um invólucro selado, à prova de poeira/água, combina-se com o conector TNC‑K, enquanto a tampa protetora ajuda a manter a conexão limpa quando não utilizada.

Application collage for GNSS antenna use in instruments, robots, timing positioning systems, and base stations

Adequado para robôs, instrumentos industriais, configurações de estação base e aplicações de temporização/posicionamento que requerem recepção GNSS confiável.
