Sistema de fonte de alimentação baseado em terra CHASING (C-SPSS) 100M/200M - Alimentação CA para operação de ROV 24 horas por dia, 7 dias por semana

Visão geral

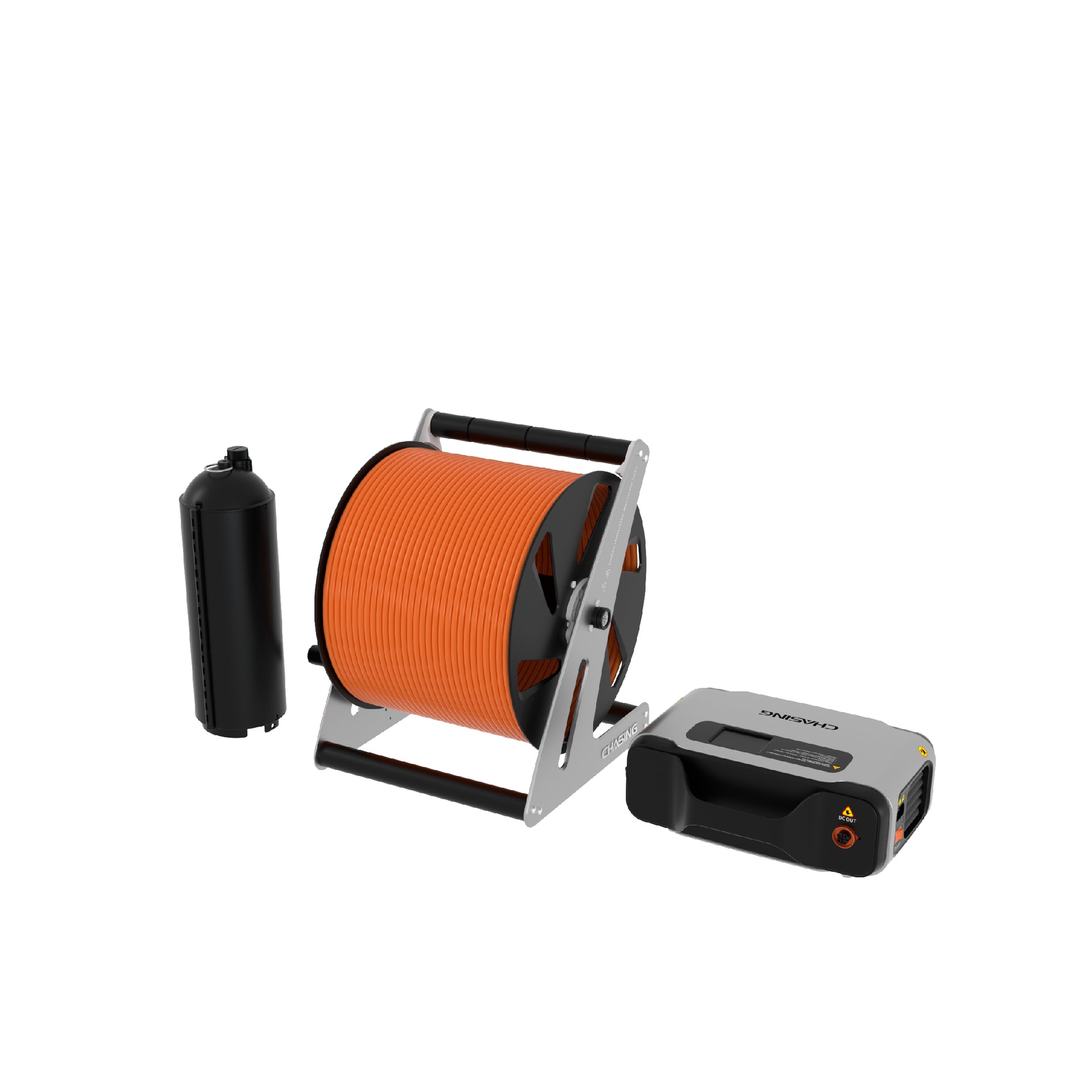

O Sistema de fornecimento de energia baseado em terra CHASING (C-SPSS) 100 m fornece energia CA para CC estável da costa para o seu CHASING ROV para operação contínua, 24 horas por dia, 7 dias por semana. Um carretel de alta tensão e um cabo de alta tensão robusto transmitem energia por mais de 100 m para o compartimento de energia montado no ROV, convertendo-a em uma saída de alta corrente de 24 VCC para o veículo e acessórios. Com até 1.500 W–2.000 W Capacidade de saída de alta tensão (dependente da entrada) e proteções elétricas abrangentes, o sistema de alimentação de energia Chasing Shorebase de 100 m elimina trocas de bateria e maximiza o tempo de atividade da missão.

Principais características

• Potência contínua, missões 24 horas por dia, 7 dias por semana — A potência máxima de saída suporta o uso simultâneo de vários acessórios de ROV.

• Entrega de energia de longa distância (100 m) — Amarração HV (Ø7,2 mm) classificada para 250 kgf carga de tração para operações confiáveis ​​em águas adversas.

• Configuração plug-and-play — O compartimento de energia dedicado do ROV se encaixa no compartimento da bateria para inicialização rápida.

• Segurança em primeiro lugar — Proteção contra vazamento, sobrecorrente, sub/sobretensão, curto-circuito e alta temperatura.

• Transporte robusto — Fornecido em um estojo de proteção com carrinho (haste de tração) para fácil transporte e armazenamento.

• Alta eficiência — ≥92% (caixa de costa)/≥93% (caixa de ROV) para reduzir perdas e calor.

Especificações

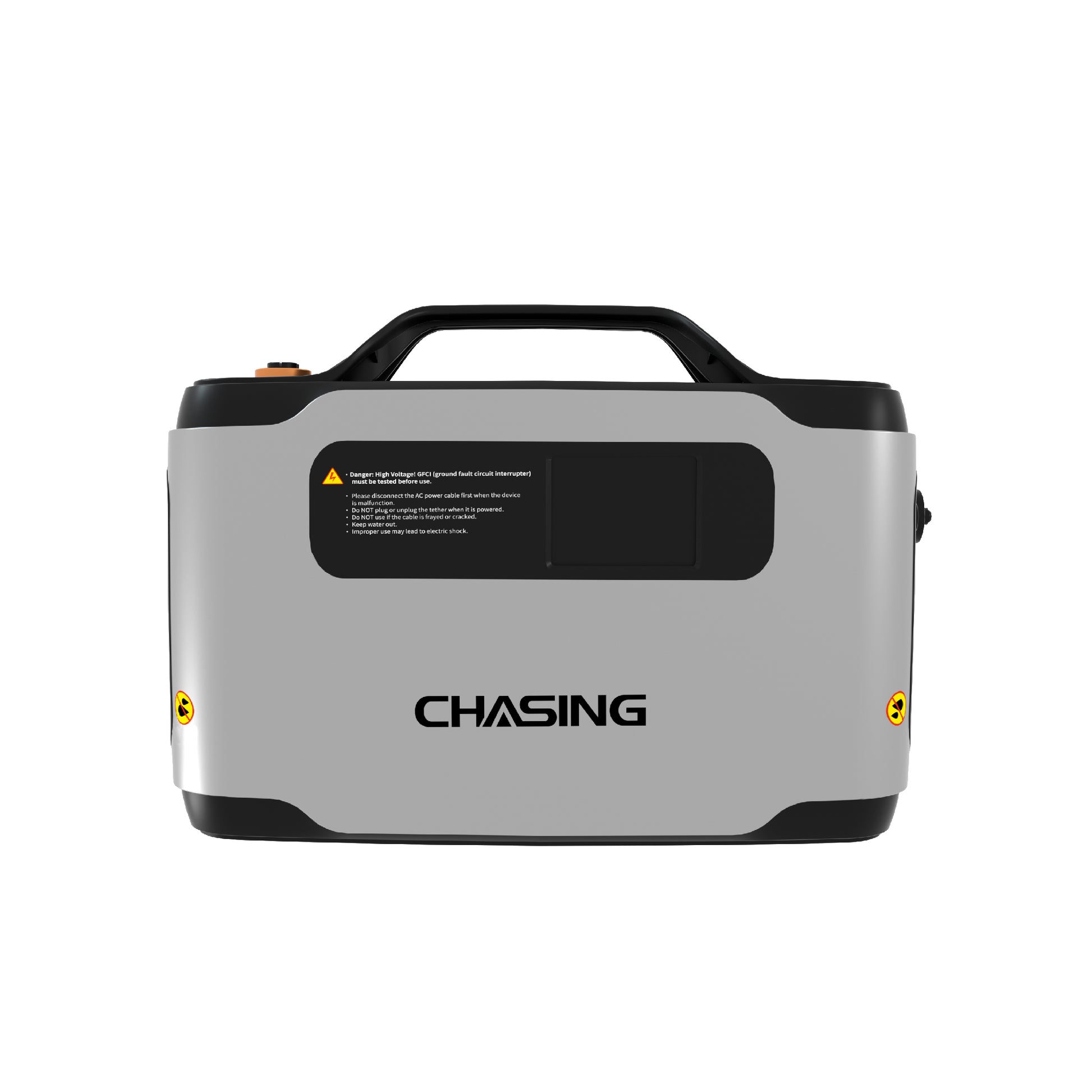

Caixa de alimentação (unidade em terra)

• Tamanho: 230 × 315 × 118 mm

• Peso: 3,9 kg

• Nível IP: IP21

• Temperatura de operação: −10 °C a +50 °C

• Umidade: 5–95% UR, sem condensação

• Tela LCD: Resistivo de 2,8 polegadas, 320×240

• Porta de rede: 10/100 Mbps

• Entrada CA:

  • 100–125 VCA, 50/60 Hz, 15 A máx.

  • 200–240 VCA, 50/60 Hz, 10 A máx.

• Saída da porta HV: 490 VCC, 2000 W máx. @ 220 VCA; 1500 W máx. @ 110 VCA

• Saída da porta RC: 24 VCC, 50 W máx.

• Eficiência: ≥92%

Cabo de amarração de alta tensão (linha de alimentação principal)

• Comprimento: 100 metros (este modelo)

• Peso: 35 g/m

• Temperatura de operação: −10 °C a +50 °C

• Diâmetro: Ø7,2 mm

• Capacidade de tração: 250 kgf

• Flutuabilidade (água doce): +5 a +10 g

• Bitola do fio: 27 AWG (amarelo & branco), 20 AWG (vermelho & preto)

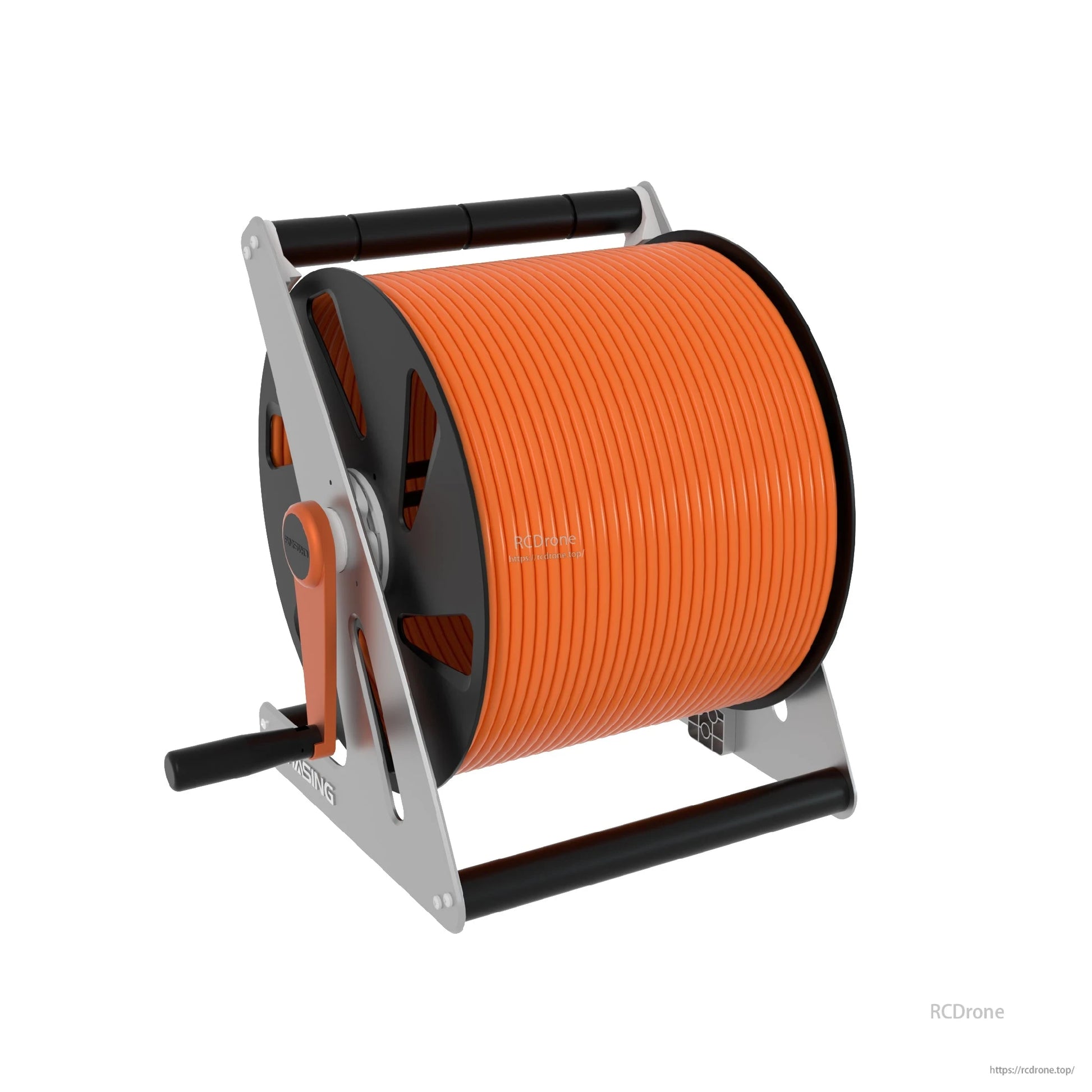

Carretel HV

• Tamanho: 321 × 380 × 342 mm

• Peso (sem cabo): 4,4 kg

• Nível IP: IP54

• Temperatura de operação: −10 °C a +50 °C

• Classificação de E/S: 490 VCC, 4,1 A máx.

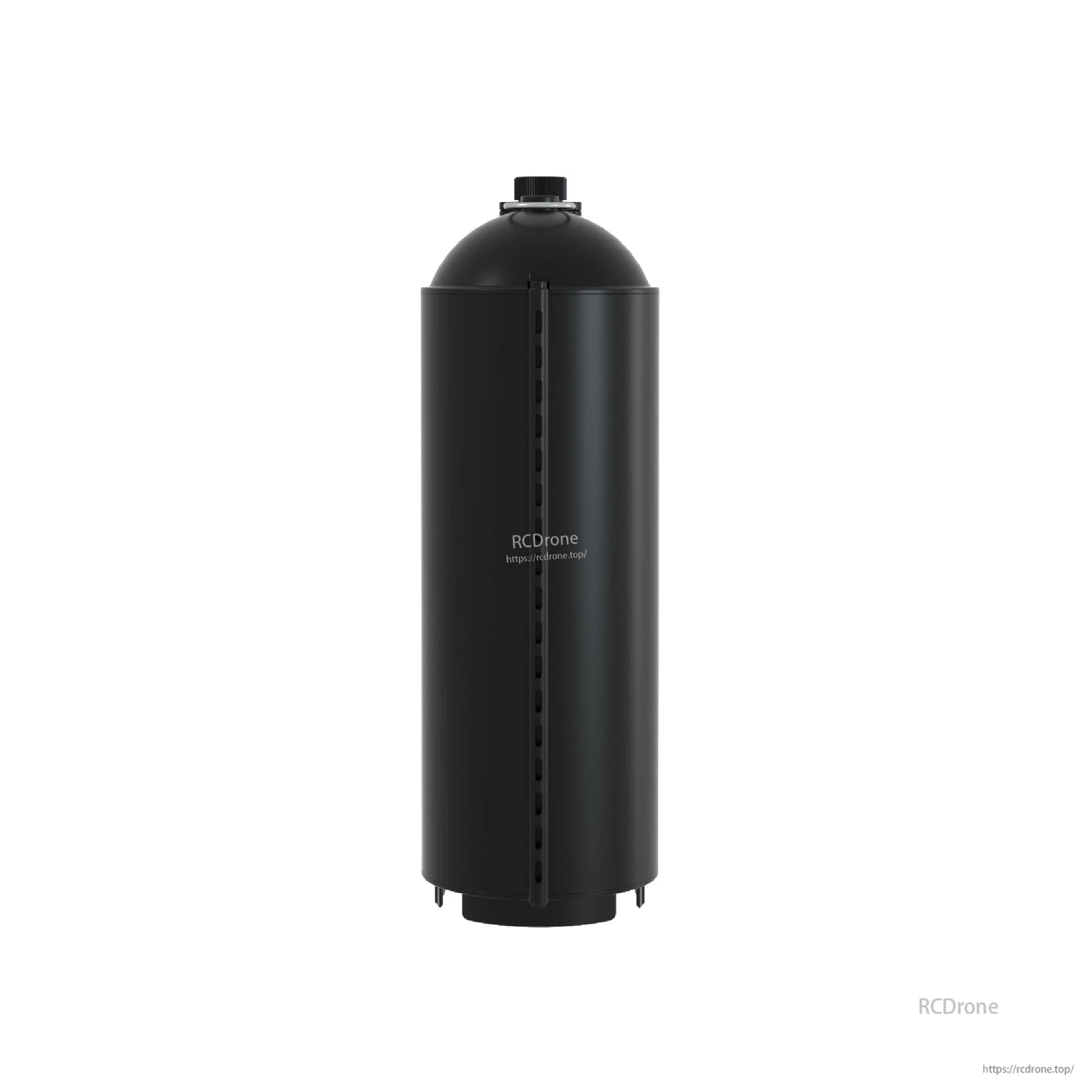

Compartimento de alimentação (unidade baseada em ROV)

• Tamanho: Ø120 × 360 mm

• Peso: 2.7 kg

• Nível IP: IP68, resiste 200 metros

• Temperatura de operação: −10 °C a +50 °C

• Entrada: 490 VDC, 3,3 A máx.

• Saída: 24 VCC, 60 A máx.

• Eficiência: ≥93%

O que está na caixa

• Unidade baseada em terra ×1

• Bobina de alta tensão ×1

• Unidade baseada em ROV ×1

• Cabo de amarração HV 5 m ×1

• Cabo de amarração RC 3 m ×1

• Cabo de alimentação CA 5 m ×1

• Luvas isolantes ×1

• Caixa de haste de tração (carrinho) ×1

• O-ring ×4

• Pacote de documentos ×1

Aplicações

• Tarefas de inspeção, levantamento e busca de longa duração onde a troca da bateria é impraticável.

• Operações que requerem vários acessórios de alta potência (e.g., holofotes, lasers, câmeras auxiliares).

• Portos, aquicultura, inspeção de barragens/reservatórios, resposta a emergências e pesquisa científica.

Notas

• Esta listagem é a 100 metros Sistema de fornecimento de energia baseado em terra (C-SPSS). Um 200 metros a versão com cabo está disponível separadamente.

• A capacidade de saída de energia depende da faixa de entrada CA (consulte as especificações).

Detalhes

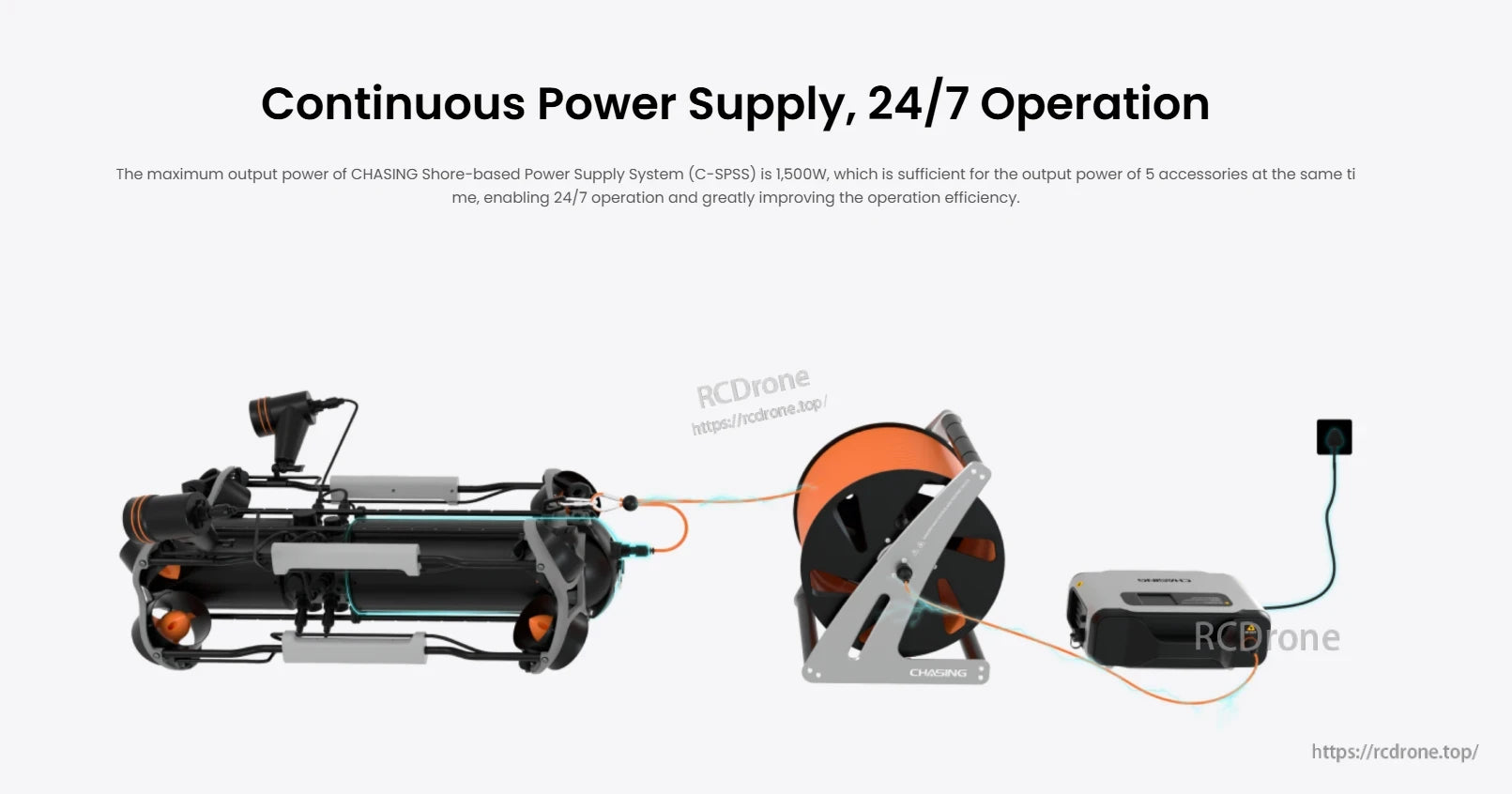

O sistema de alimentação elétrica CHASING Shore-based fornece 1.500 W de saída, suportando 5 acessórios simultaneamente para operação contínua 24 horas por dia, 7 dias por semana e maior eficiência.

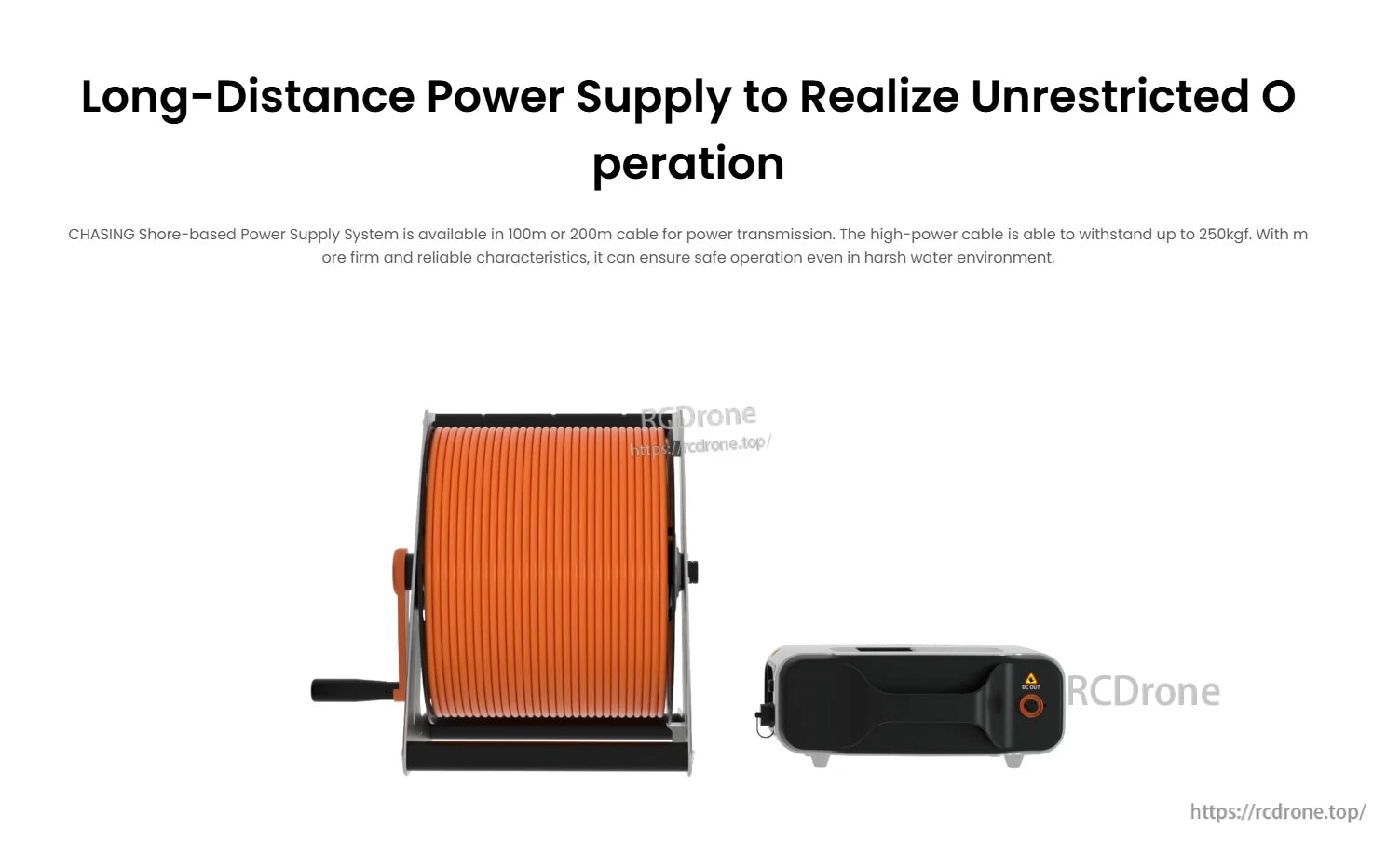

A CHASING Shore-based Power Supply oferece cabos de alta potência de 100 m ou 200 m, suportando até 250 kgf. Projetados para operação confiável em ambientes aquáticos adversos, permitindo transmissão de energia irrestrita e de longa distância.

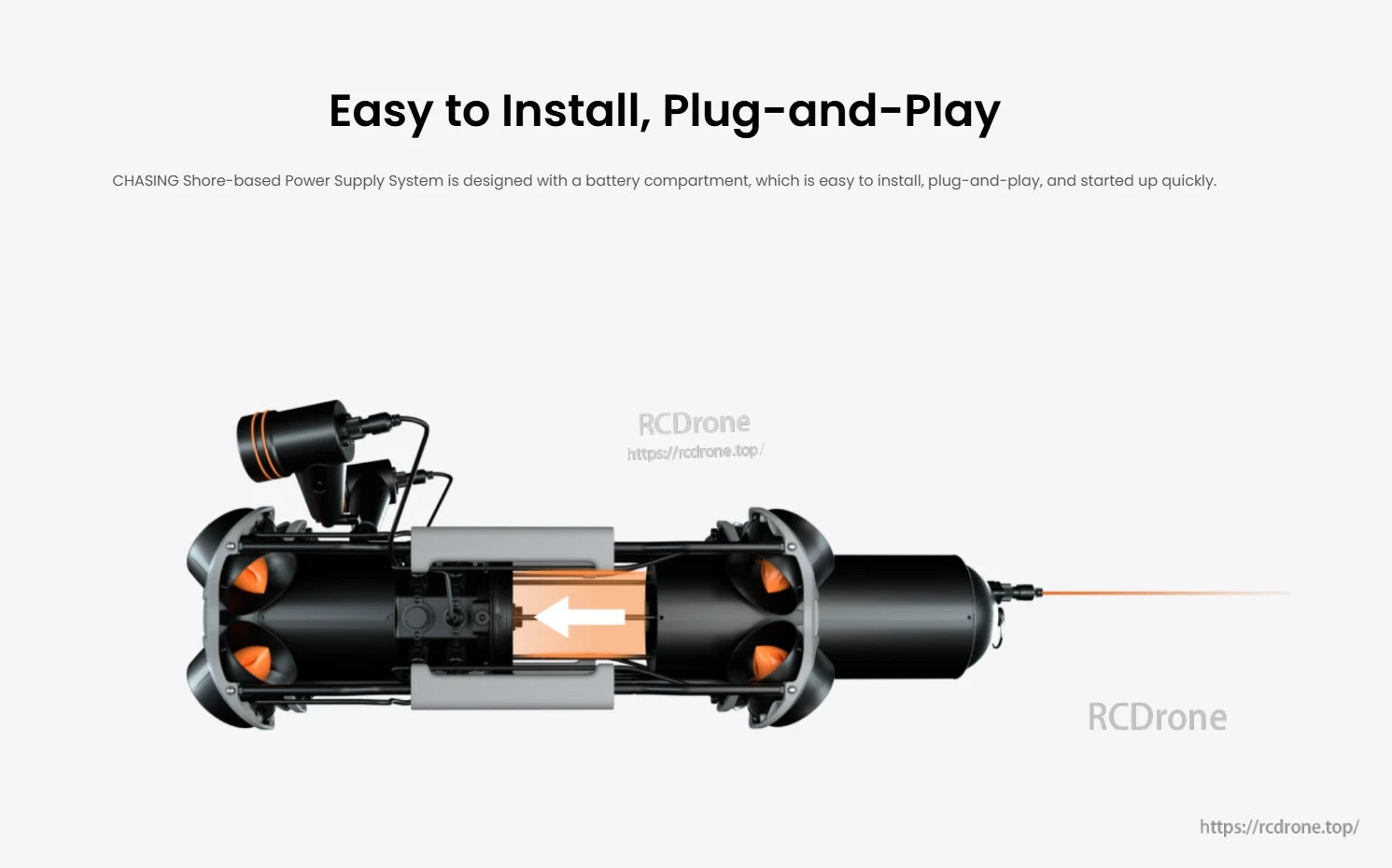

Sistema de alimentação elétrica plug-and-play fácil de instalar com compartimento para bateria.

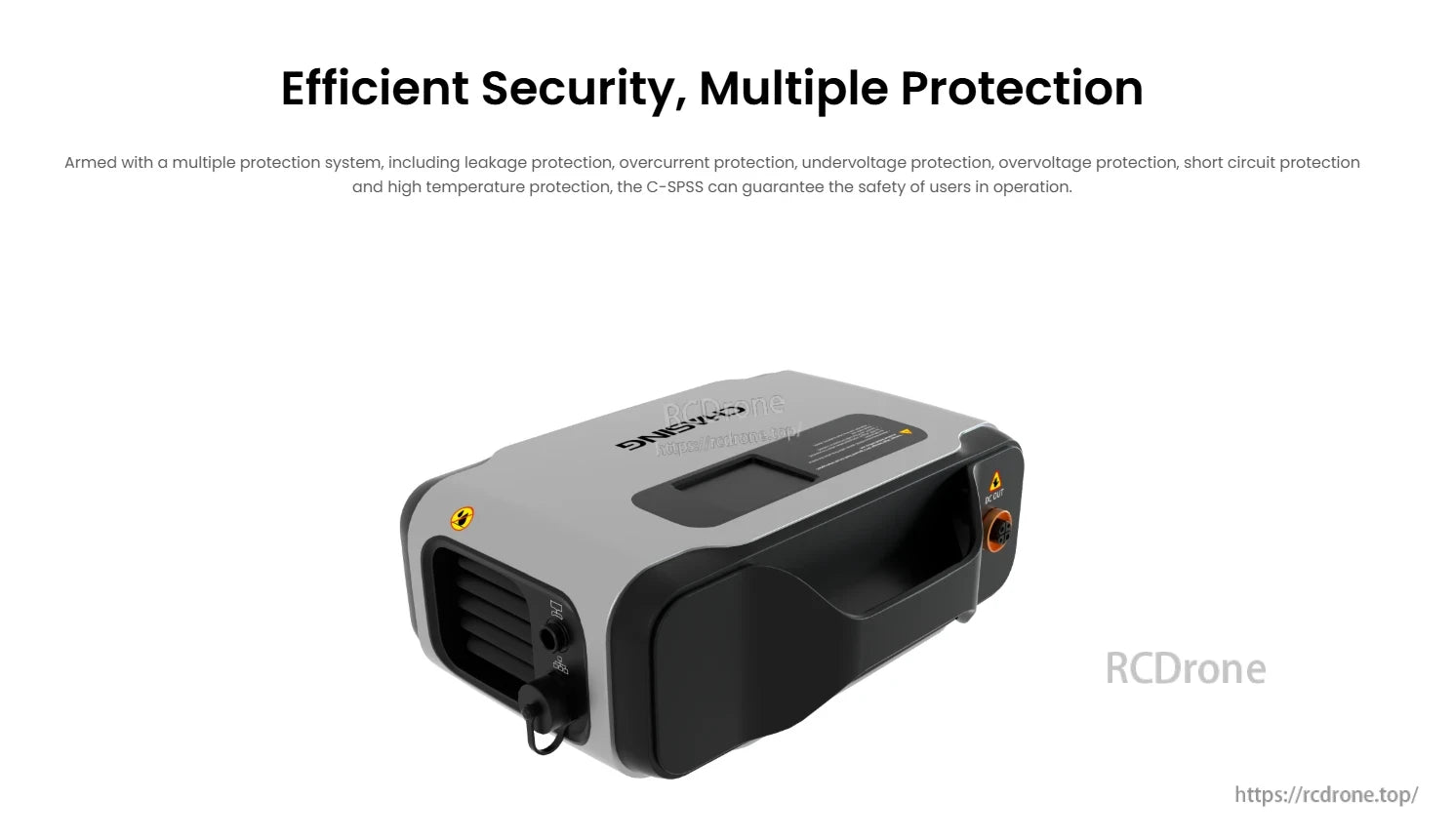

Segurança eficiente com múltiplas proteções: vazamento, sobrecorrente, subtensão, sobretensão, curto-circuito e proteções contra altas temperaturas.

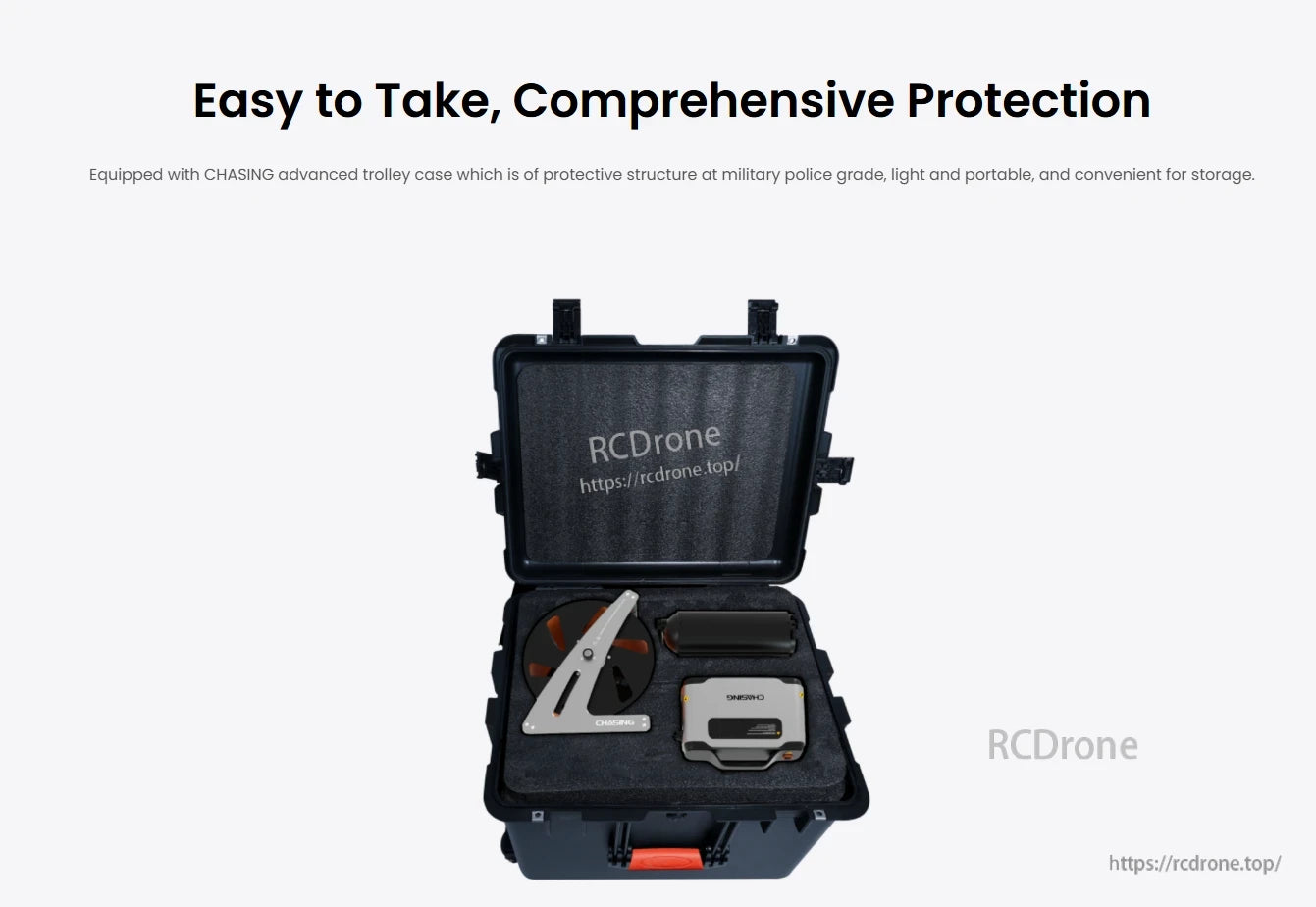

Maleta portátil com proteção de nível militar para fornecimento de energia CHASING.

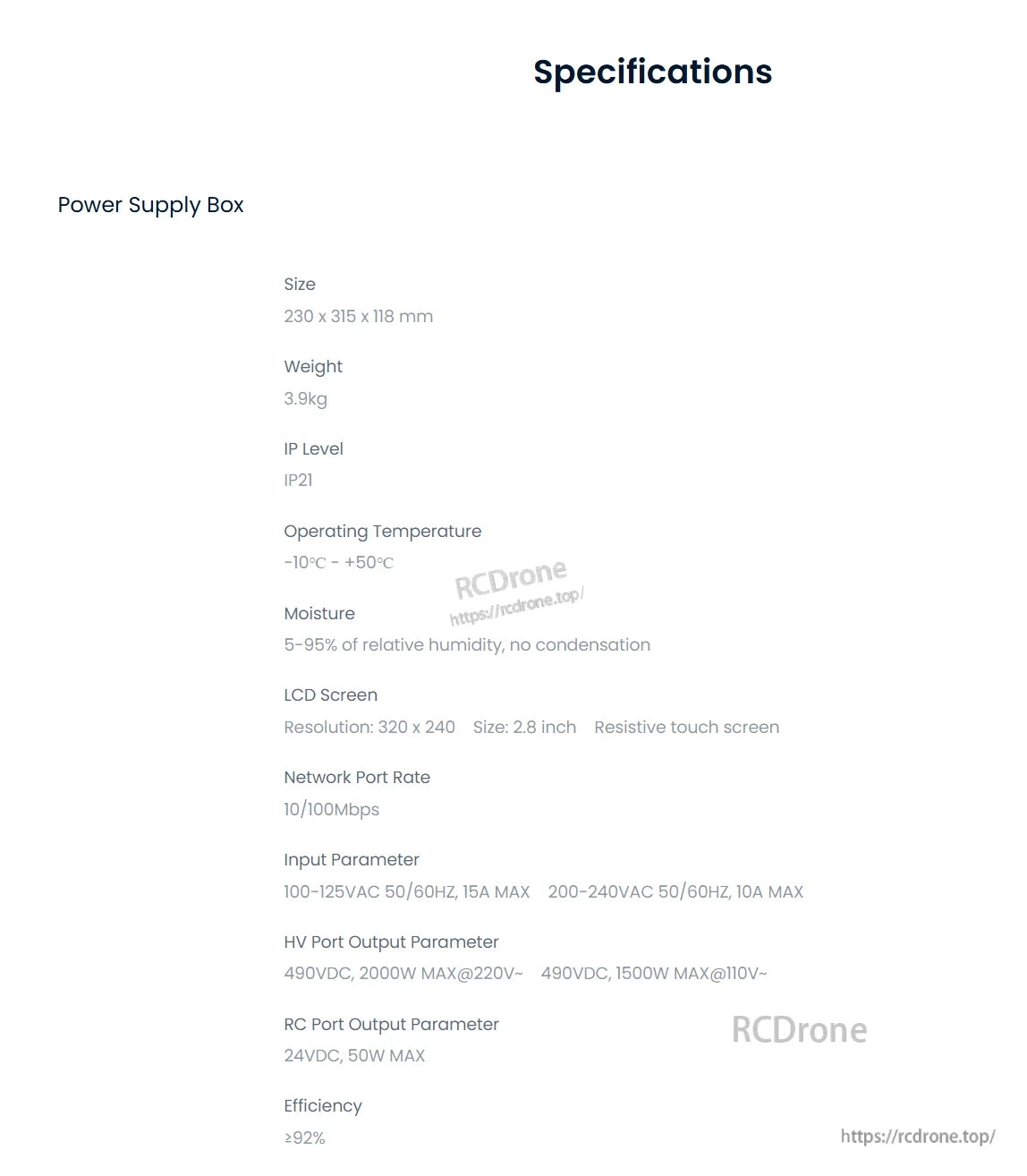

Caixa de alimentação: 230 x 315 x 118 mm, 3,9 kg, IP21, -10 °C a +50 °C, umidade de 5 a 95%. Possui LCD sensível ao toque de 2,8 polegadas, rede de 10/100 Mbps, entrada de 100 a 240 VCA, saída de alta tensão de 490 VCC, saída de controle remoto de 24 VCC, eficiência ≥92%.

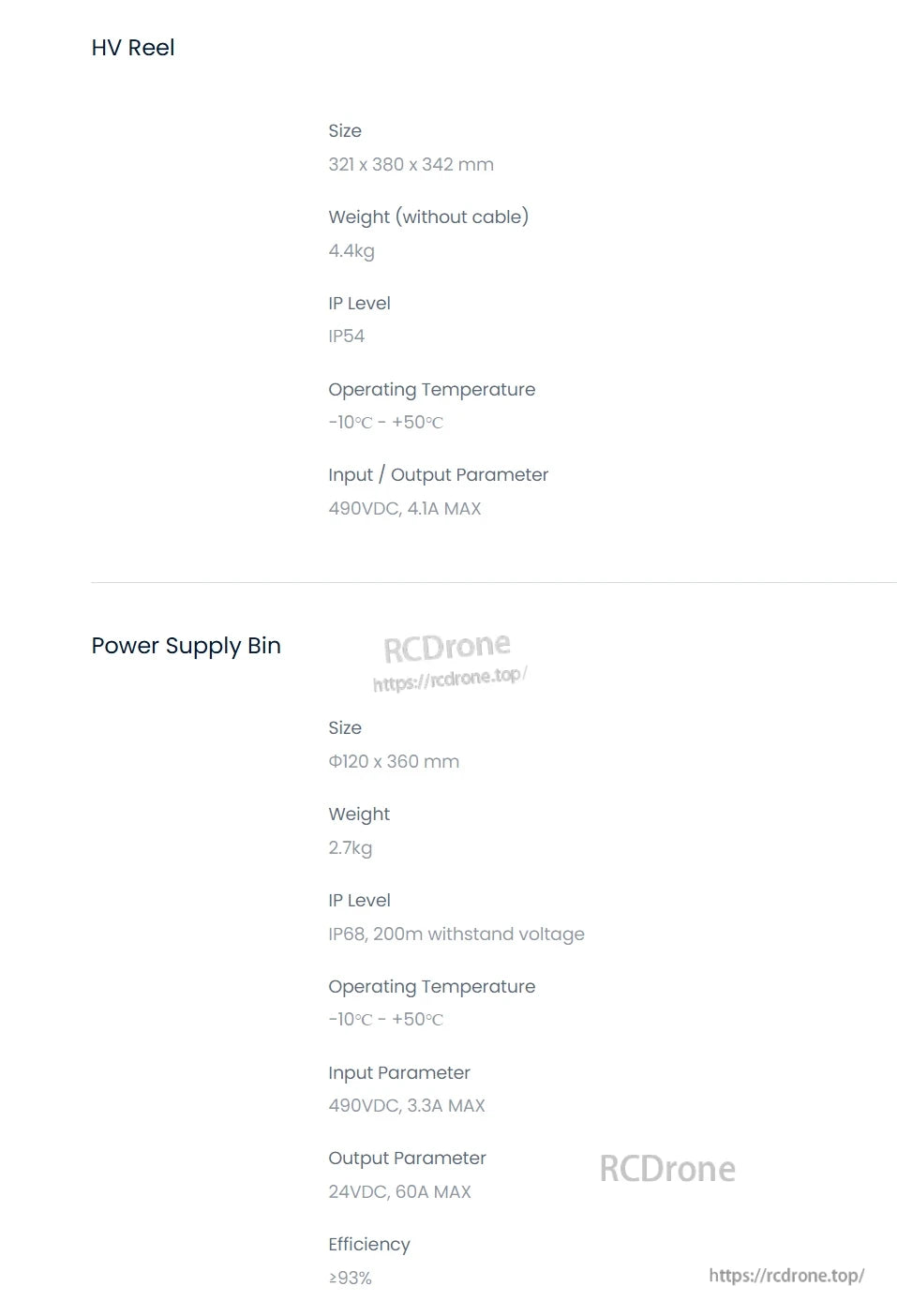

Bobina HV: 321x380x342 mm, 4,4 kg, IP54, -10 °C a +50 °C, 490 VCC, 4,1 A MÁX. Compartimento de alimentação: Φ120x360 mm, 2,7 kg, IP68, -10 °C a +50 °C, 490 VCC/3,3 A ENTRADA, 24 VCC/60 A SAÍDA, ≥93% de eficiência.

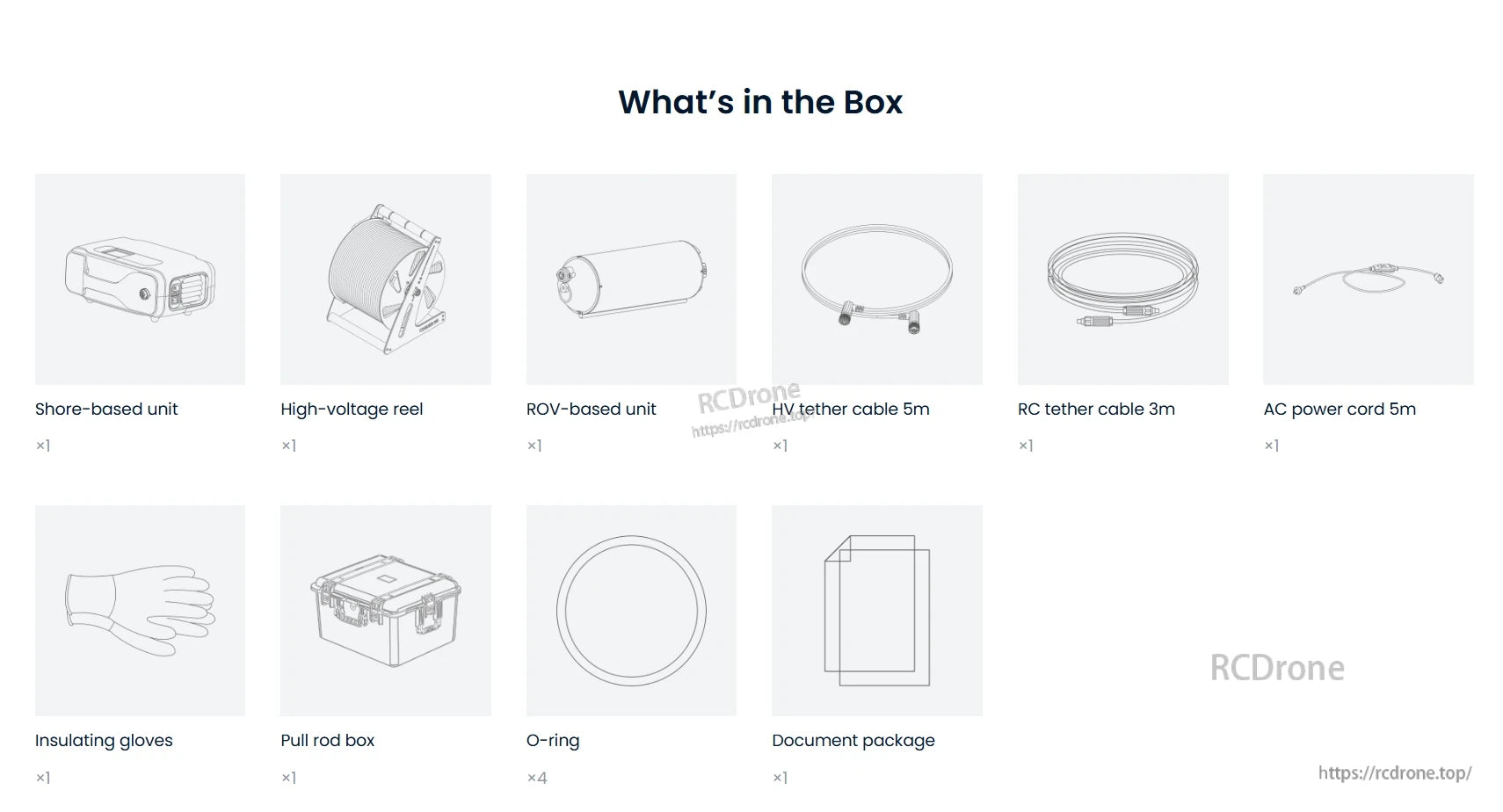

Unidade em terra, carretel de alta tensão, unidade ROV, cabos HV e RC, cabo de alimentação, luvas, caixa de haste de tração, anéis de vedação, pacote de documentos incluído.
