DarwinFPV 5.8G 40CH 1.2W Baby Ape VTX Transmissor de Vídeo, Entrada DC 7-33V, SmartAudio, U.FL

DarwinFPV

$62.39 USD

Em promoção Esgotado

Impostos incluídos. Envio calculado na finalização da compra.

Material VTX e Antena

Quantidade

Ver detalhes completos

Visão Geral

O DarwinFPV 5.8G 40CH 1200mW Baby Ape VTX é um transmissor de vídeo FPV de 5.8GHz projetado para configurações FPV de médio a longo alcance. Suporta até 5km de distância de transmissão em testes do mundo real (sem interferência na praia) e possui proteção PA “No Burnout” para ajudar a prevenir danos caso a antena seja desconectada acidentalmente durante a operação.

Principais Características

Níveis de potência de transmissão: 400mW / 800mW / 1.2W (1200mW)
Design de PCB com cobre de 3oz para melhor dissipação de calor e saída sustentada
Circuito de filtro interno de dupla etapa para reduzir 90% da interferência de cintilação da tela
Entrada de tensão ampla: DC 7-33V com proteção contra surtos e salvaguardas contra sobretemperatura
Suporte a 40 canais: 40CH (A-B-E-F-R)
Protocolo SmartAudio VTX
Ajuste de parâmetros por botão/OSD
U.FL/Interface de antena IPEX1 (conector VTX: IPEX1/U.FL; conector de antena: IPEX1/U.FL)
Padrão de montagem tri-modo: 20x20mm (M2), 25.5x25.5mm (M2), 30.5x30.5mm (M3)

Especificações

Modelo	DarwinFPV 5.8G 1.2W VTX
Potência de Saída	400mW / 800mW / 1.2W
Distância de transmissão (Sem interferência na praia)	5km
Poder de entrada	DC 7-33V
Tensão de saída	5V / 1A
Corrente	10V / 510mA @ 1.2W
Formato de Vídeo	NTSC / PAL
Frequência de Saída	40CH (A-B-E-F-R)
Método de Ajuste de Parâmetros	Botão / OSD
Luz Indicadora	1 luz indicadora de potência (vermelha); 3 indicadores de grupo de frequência (azul); 3 indicadores de frequência (verde)
Microfone	Não
Protocolo VTX	SmartAudio
Interface da Antena	U.FL / IPEX1
Temperatura de Trabalho	-10°C a 40°C
Buracos de Instalação	20x20mm (M2); 25.5x25.5mm (M2); 30.5x30.5mm (M3)
Dimensões	37 x 37 x 4.5mm

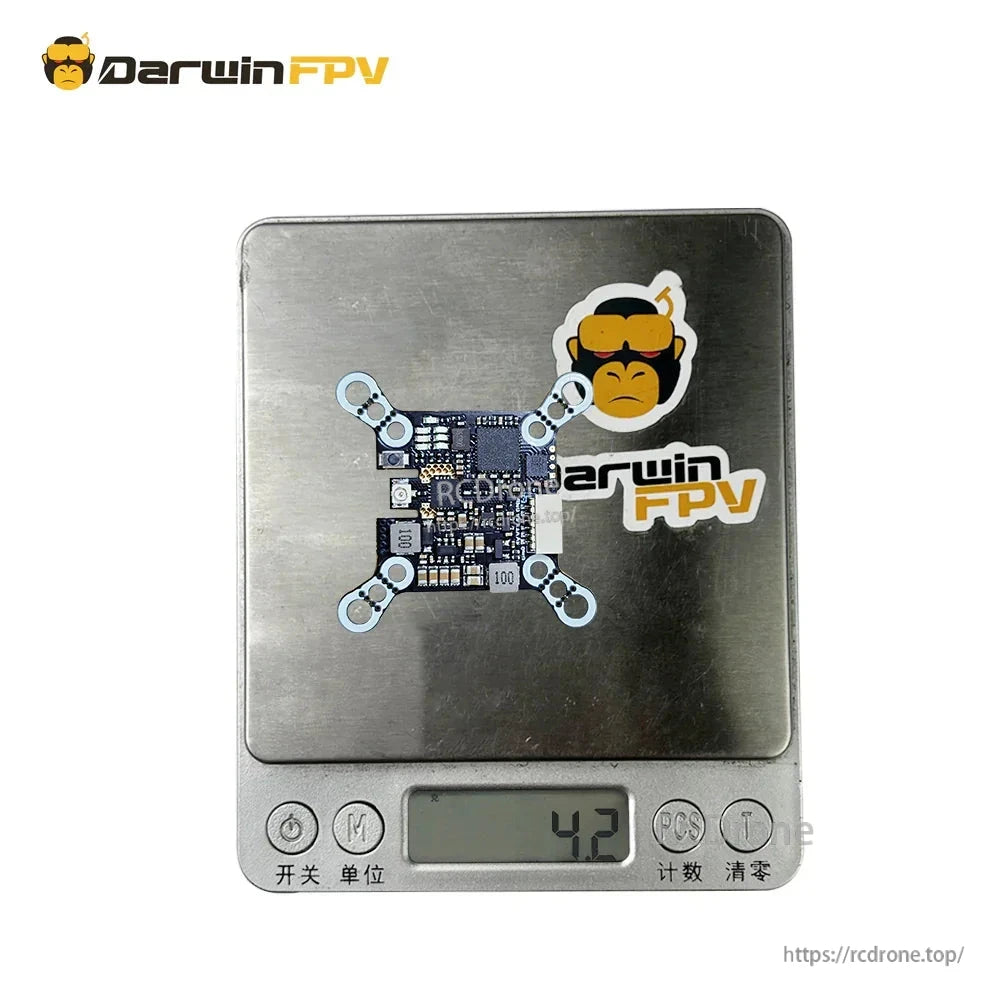

Peso (sem a antena)	4.2±2g
Dimensões (Com Embalagem)	71 x 110mm
Peso (Com Embalagem)	6.1±2g

Manual do Botão

Após ligar, a frequência do canal, grupo de frequência, potência e outros parâmetros podem ser ajustados pressionando o botão.

Passo 1 (Controlo de frequência): Pressione brevemente uma vez para alternar a frequência (luz verde) CH1-CH8 em ciclo.
Passo 2 (Controlo de grupo de frequência): Pressione e mantenha pressionado por 3 segundos. Quando a luz do grupo de frequência (luz azul) RF pisca e outras luzes se apagam, entre na mudança de grupo de frequência. Pressione brevemente novamente para alternar o grupo de frequência A-R em ciclo.
Passo 3 (Controlo de potência): Pressione e mantenha pressionado por 6 segundos. Quando as luzes vermelha e azul estão acesas ao mesmo tempo, entre no ajuste de potência. Pressione brevemente novamente para alternar a potência de 25mW a 1200mW em ciclo.

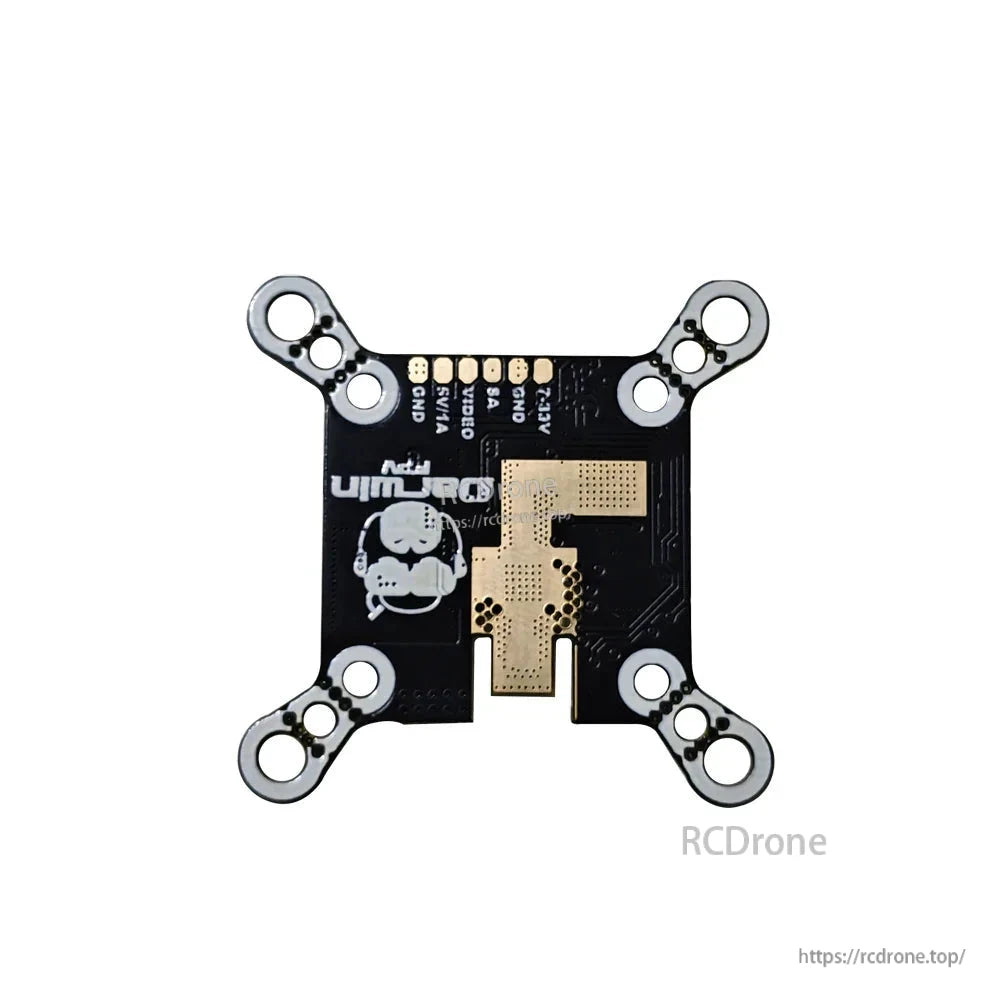

Anotações de Fiação / Cabo

Saída 5V negativa (conectada à câmara)
Saída 5V positiva (conectada à câmara)
Cabo de sinal de vídeo VTX
Cabo de ajuste de parâmetros VTX (conectado ao TX do FC)
VTX tensão de entrada negativa
VTX tensão de entrada positiva (7-33V)

O que está incluído

1 x DarwinFPV 5.8G 1.2W VTX
1 x Cabo VTX de 40mm (Cabeça única SH1.0 6P)
1 x Adesivo
1 x Antena de Tubo de Cobre 5.8G-IPEX1/U.FL-RF113-80mm

Para perguntas sobre instalação ou configuração, contacte support@rcdrone.top or visite https://rcdrone.top/.

Detalhes

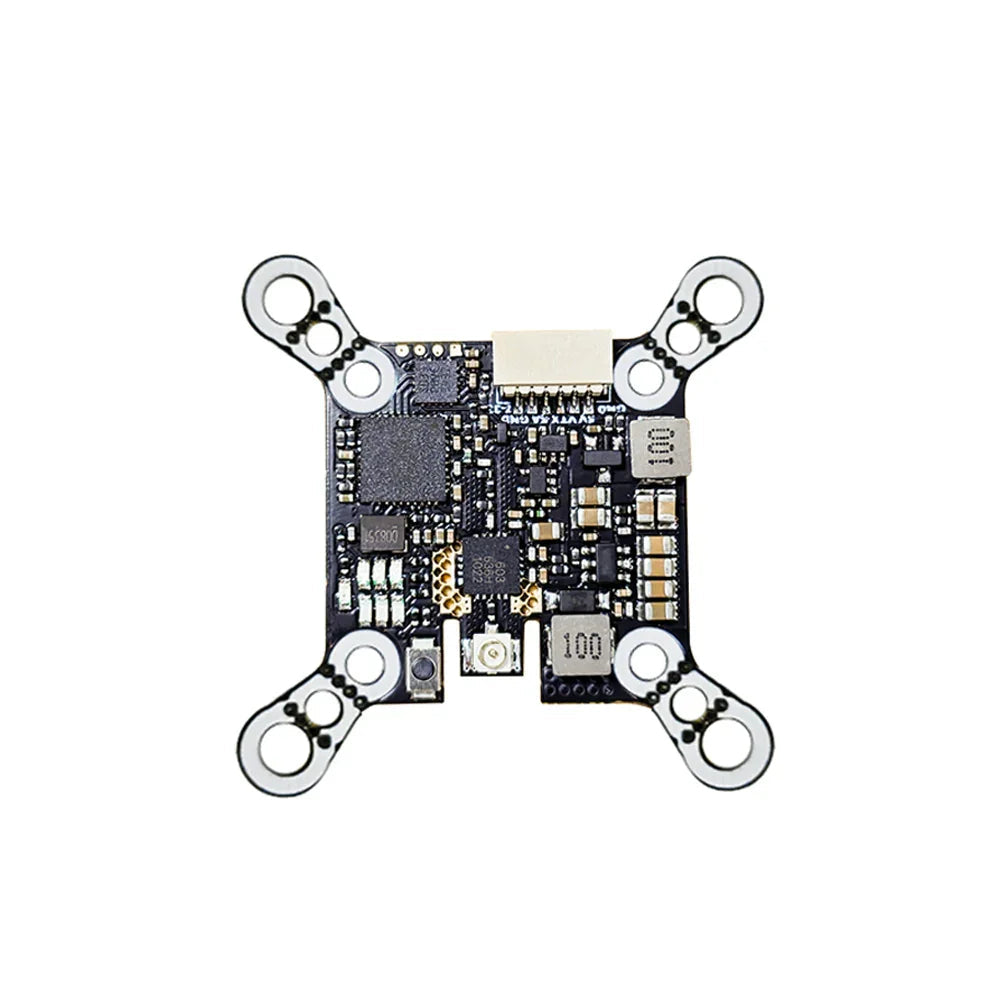

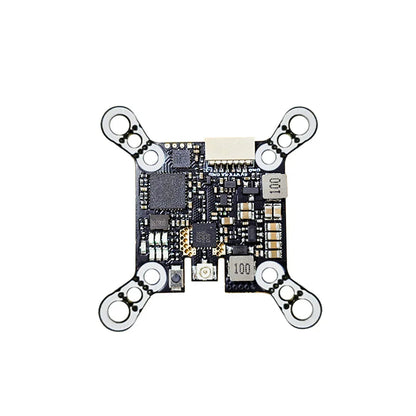

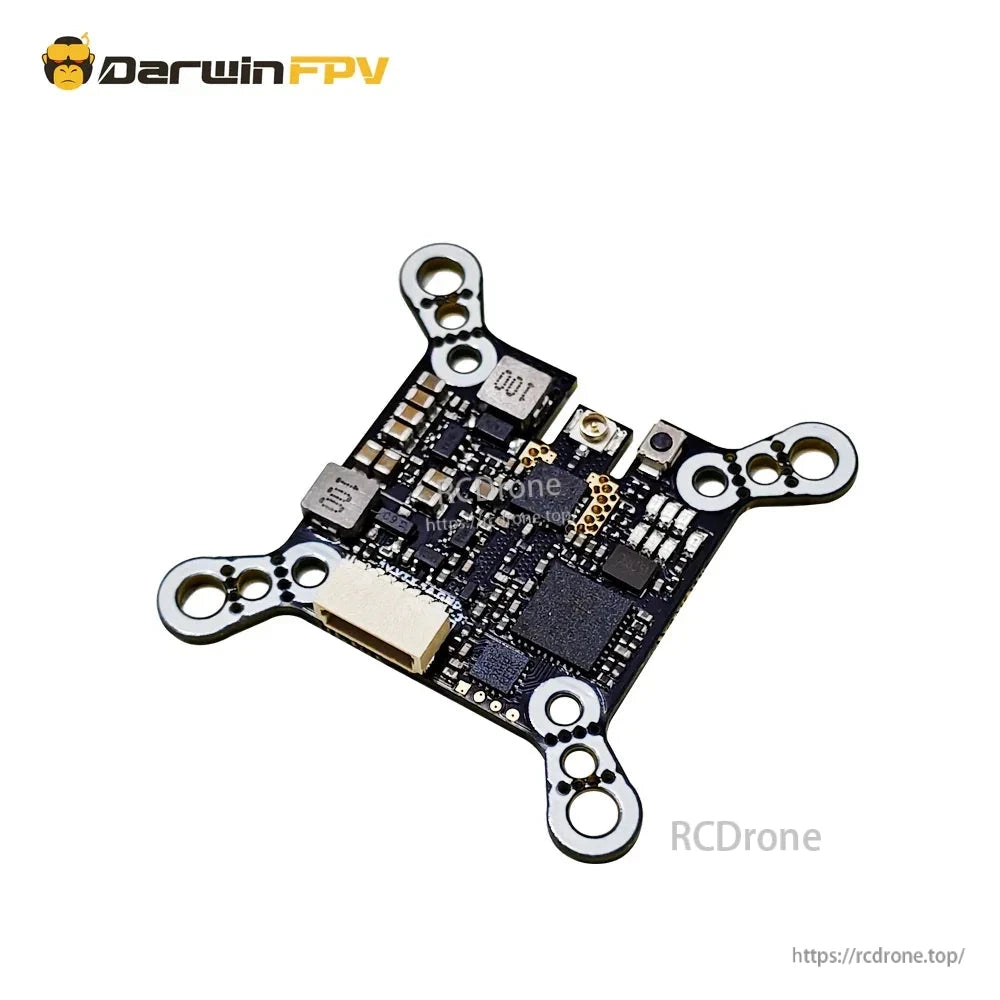

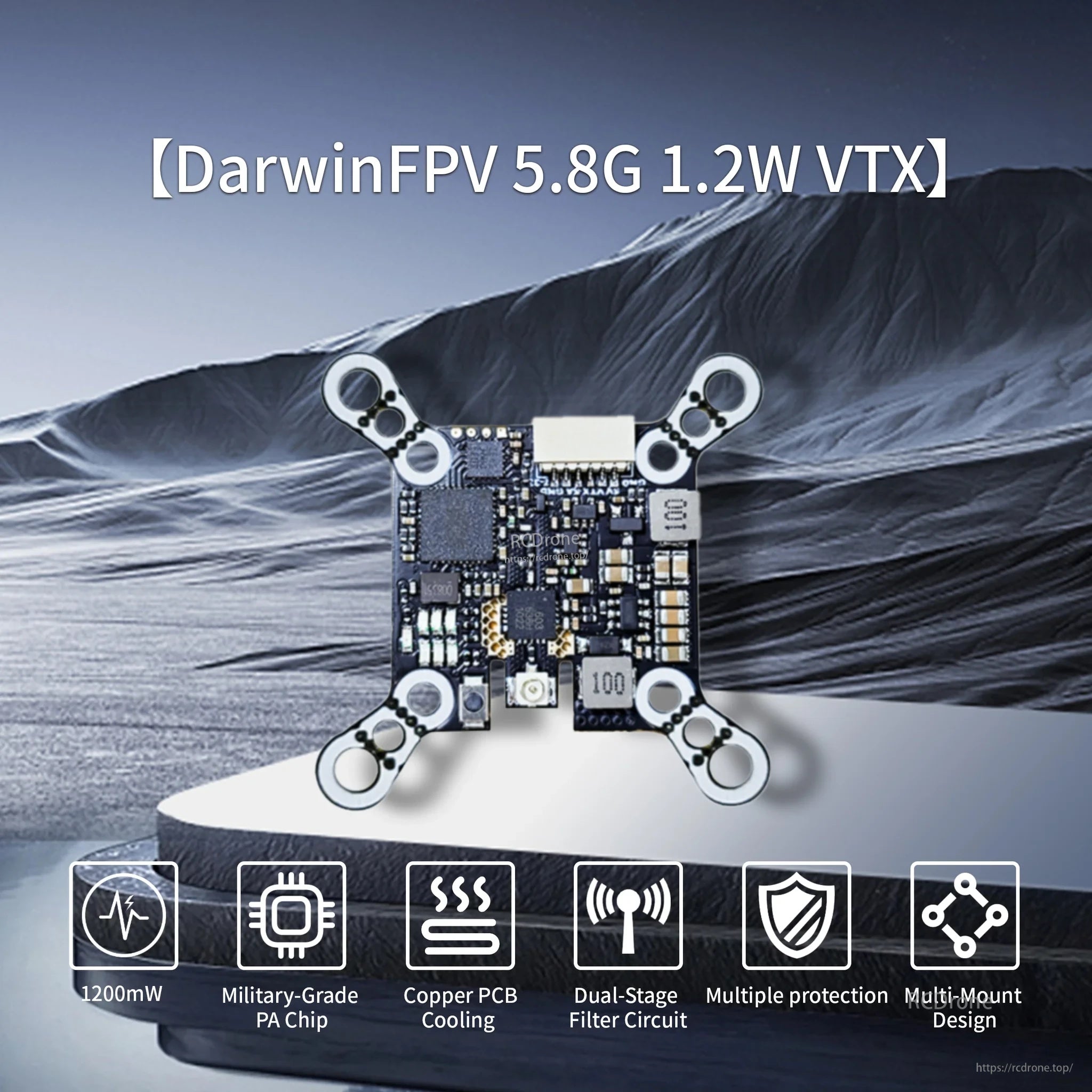

DarwinFPV 5.8G 40CH 1.2W Baby Ape VTX board overview with key feature icons

DarwinFPV 5.8G 40CH 1.2W Baby Ape VTX construído para transmissão de vídeo FPV estável e de maior potência em construções compactas.

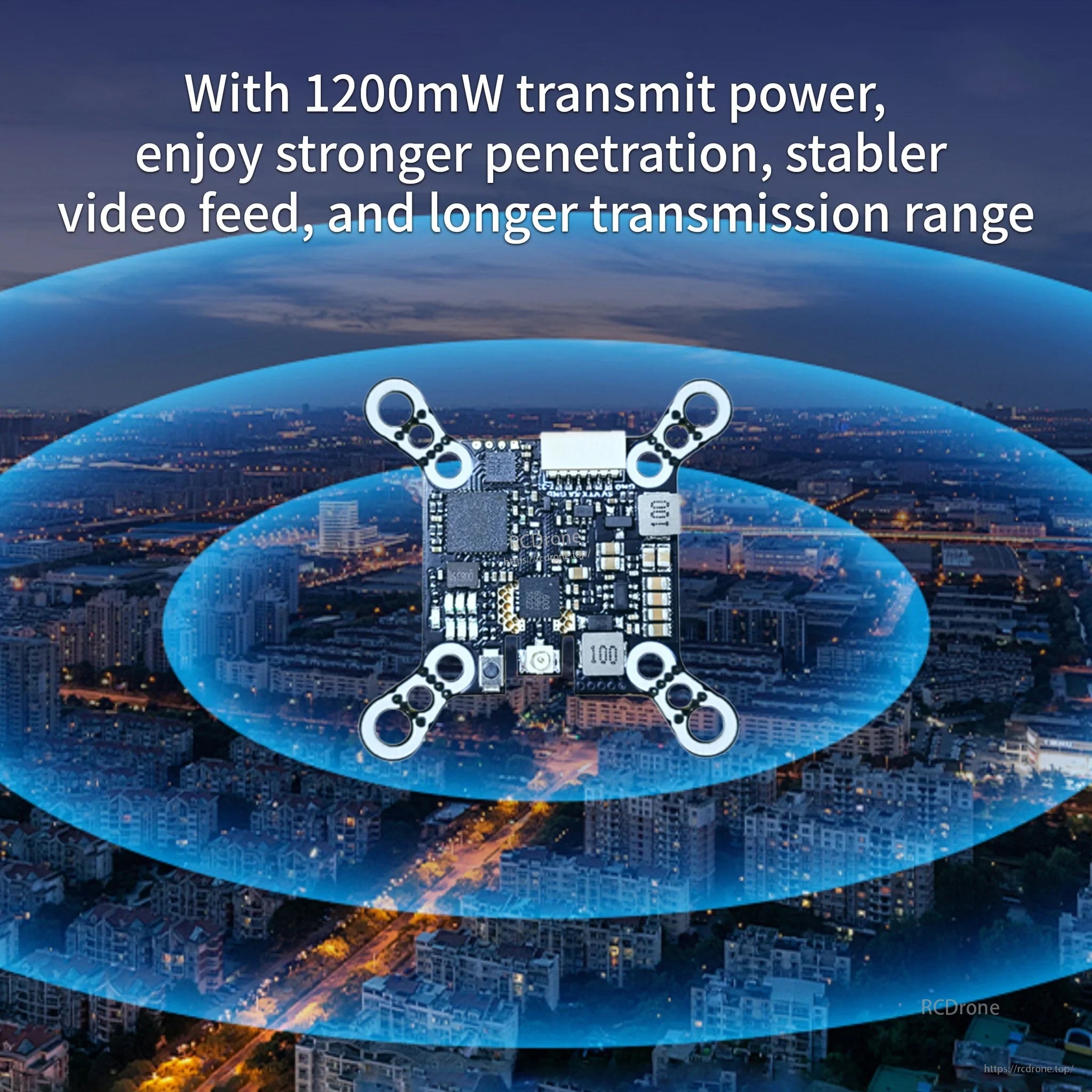

1200mW FPV VTX signal coverage graphic highlighting longer range and stronger video penetration

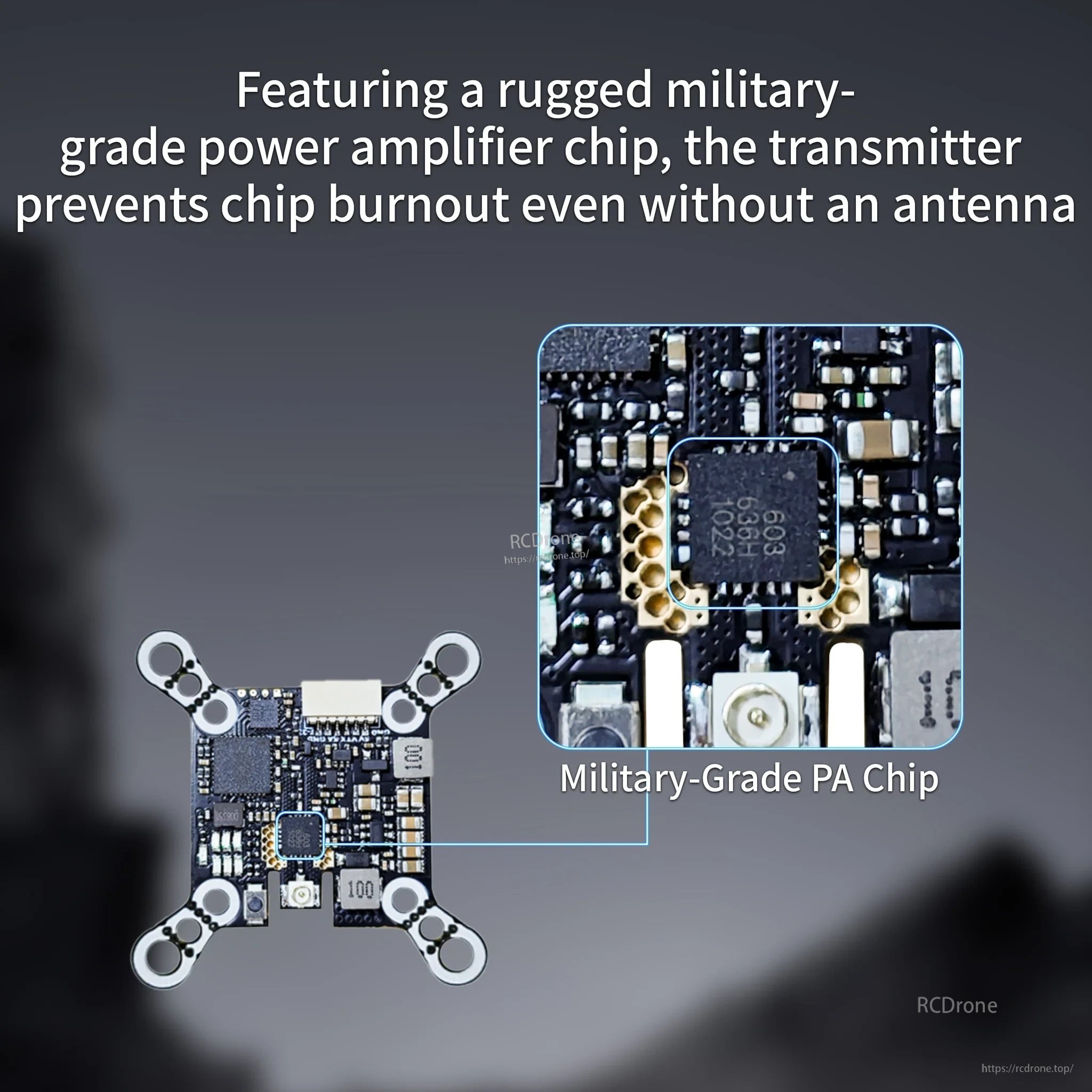

Close-up of the military-grade PA chip on the VTX, highlighting burnout protection without antenna

Um chip PA robusto com proteção de “sem queima” ajuda a proteger o transmissor se a antena for desconectada.

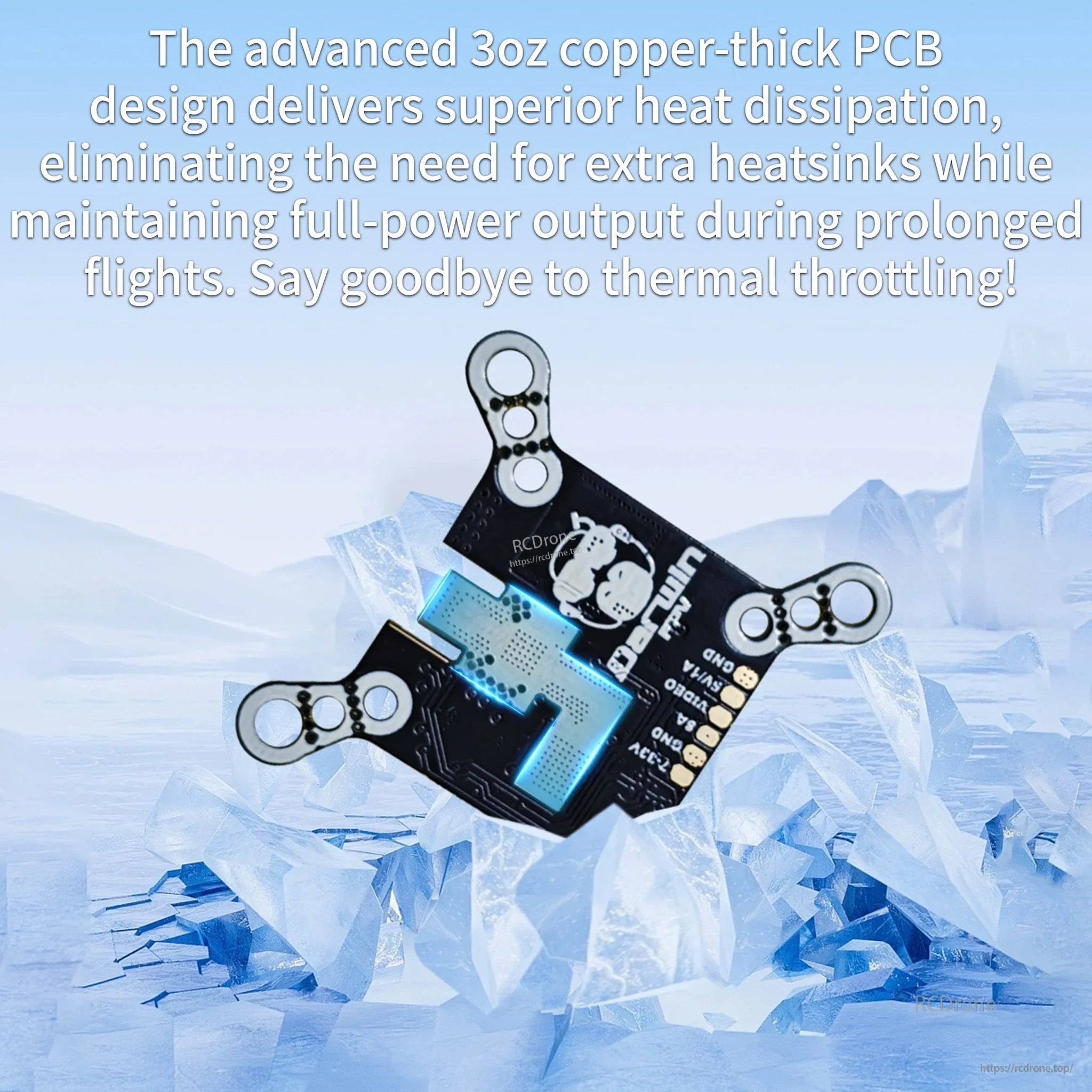

Rear side of VTX showing 3oz copper-thick PCB design for improved heat dissipation during flight

Dual-stage filter benefit graphic comparing clean FPV video feed versus flicker interference

Um filtro interno de dupla etapa é projetado para reduzir o cintilar da tela e manter o feed de vídeo mais limpo em ambientes ruidosos.

Wide input voltage protection graphic for 7–33V operation with surge and over-temperature safeguards

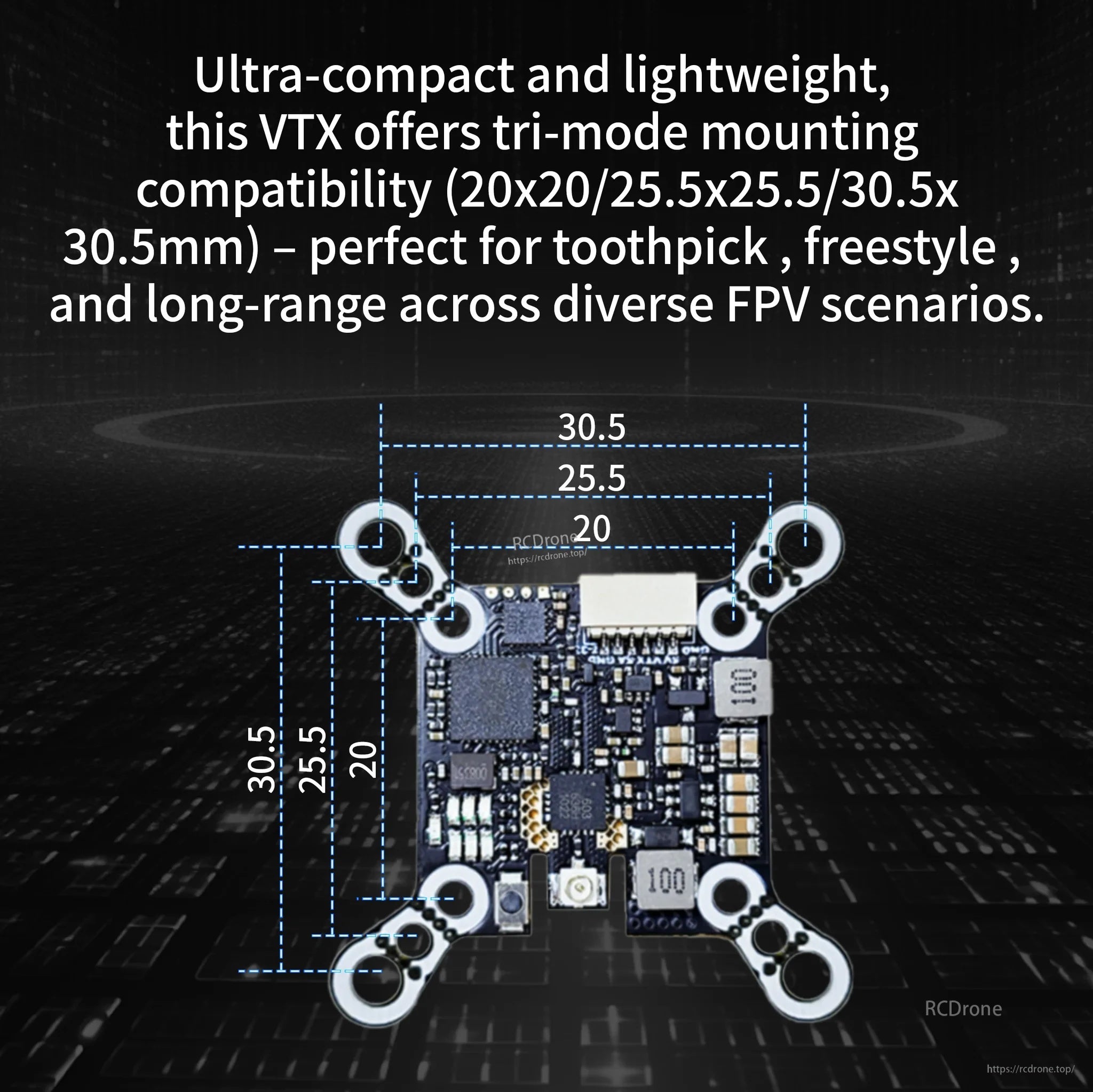

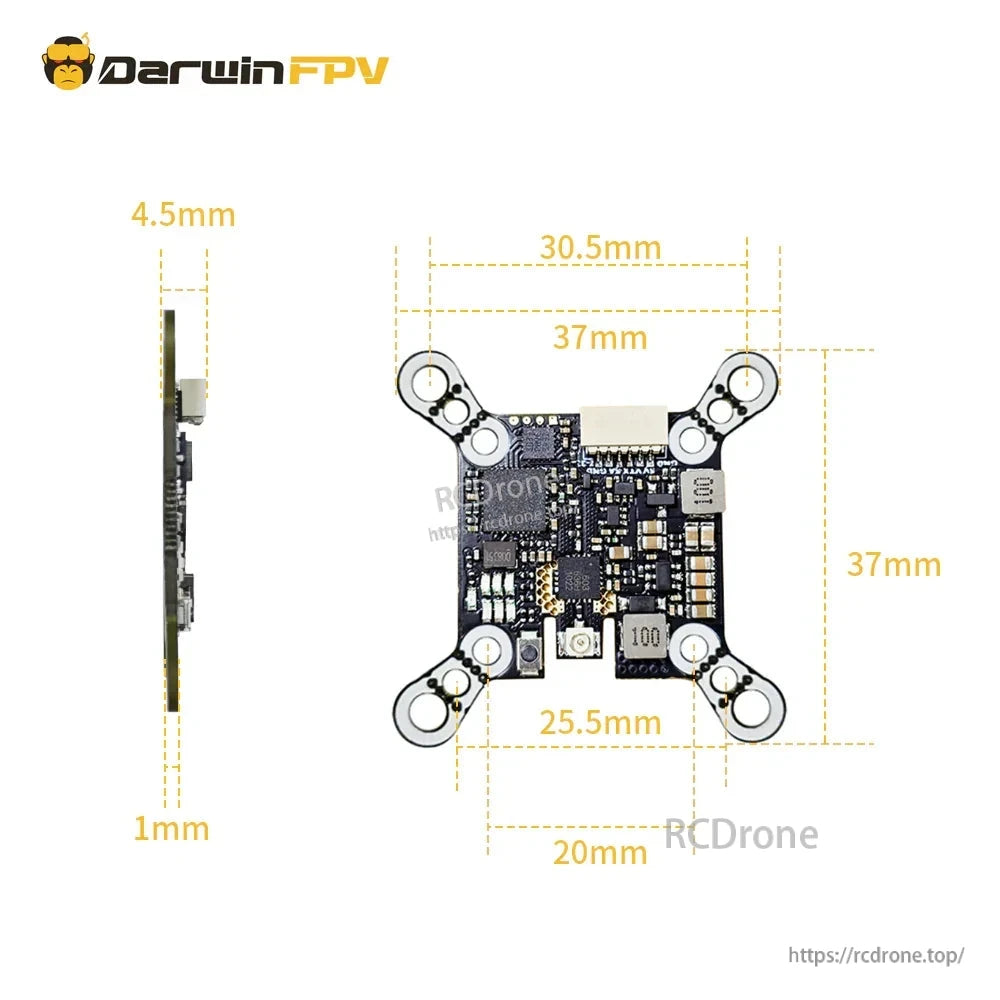

Mounting pattern measurements for the VTX: 20x20, 25.5x25.5, and 30.5x30.5 mm hole spacing

A montagem em três modos suporta padrões de furos de 20x20, 25.5x25.5 e 30.5x30.5 para compatibilidade flexível com estruturas.

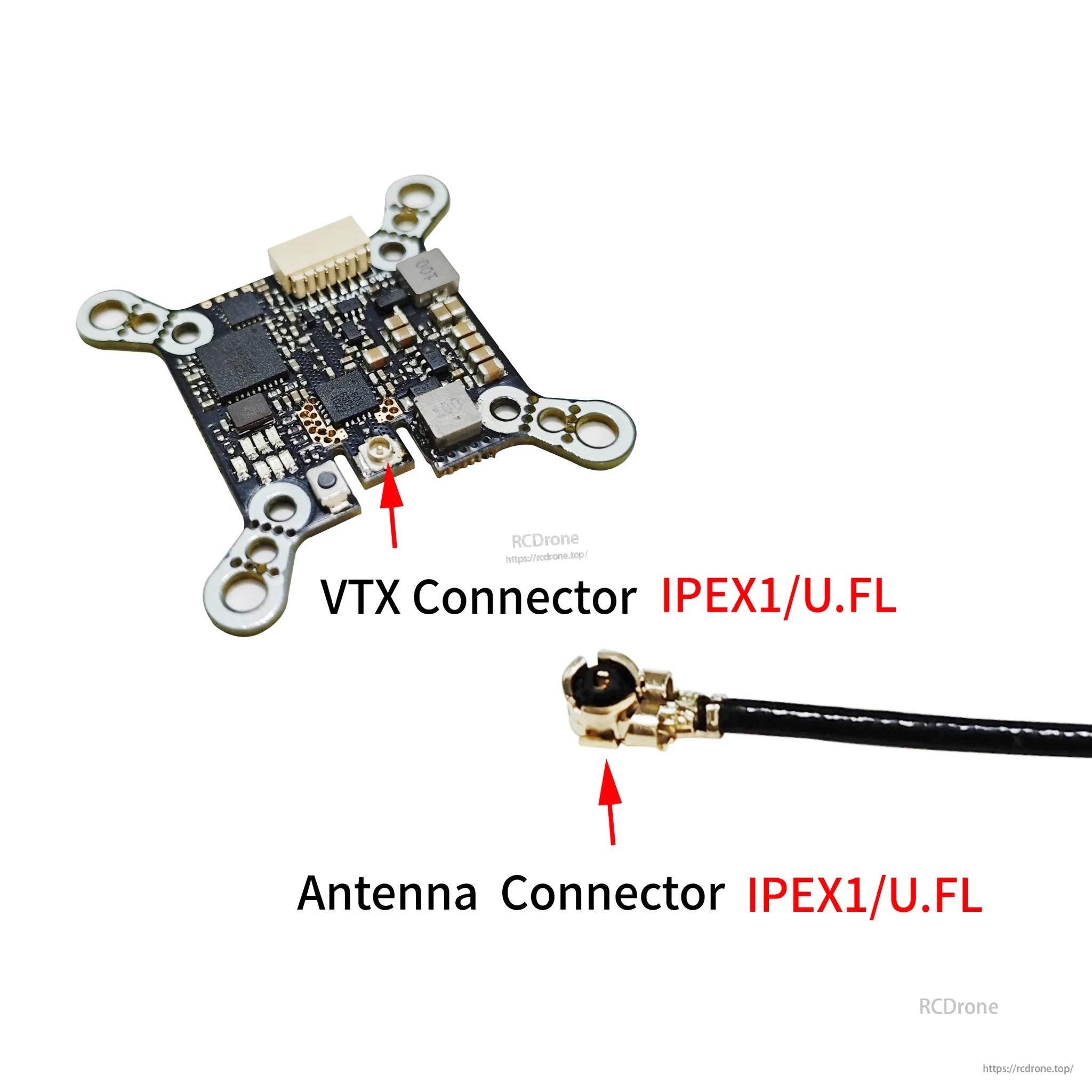

U.FL/IPEX1 connectors labeled for VTX and antenna, showing compatible IPEX1/U.FL pigtail connection

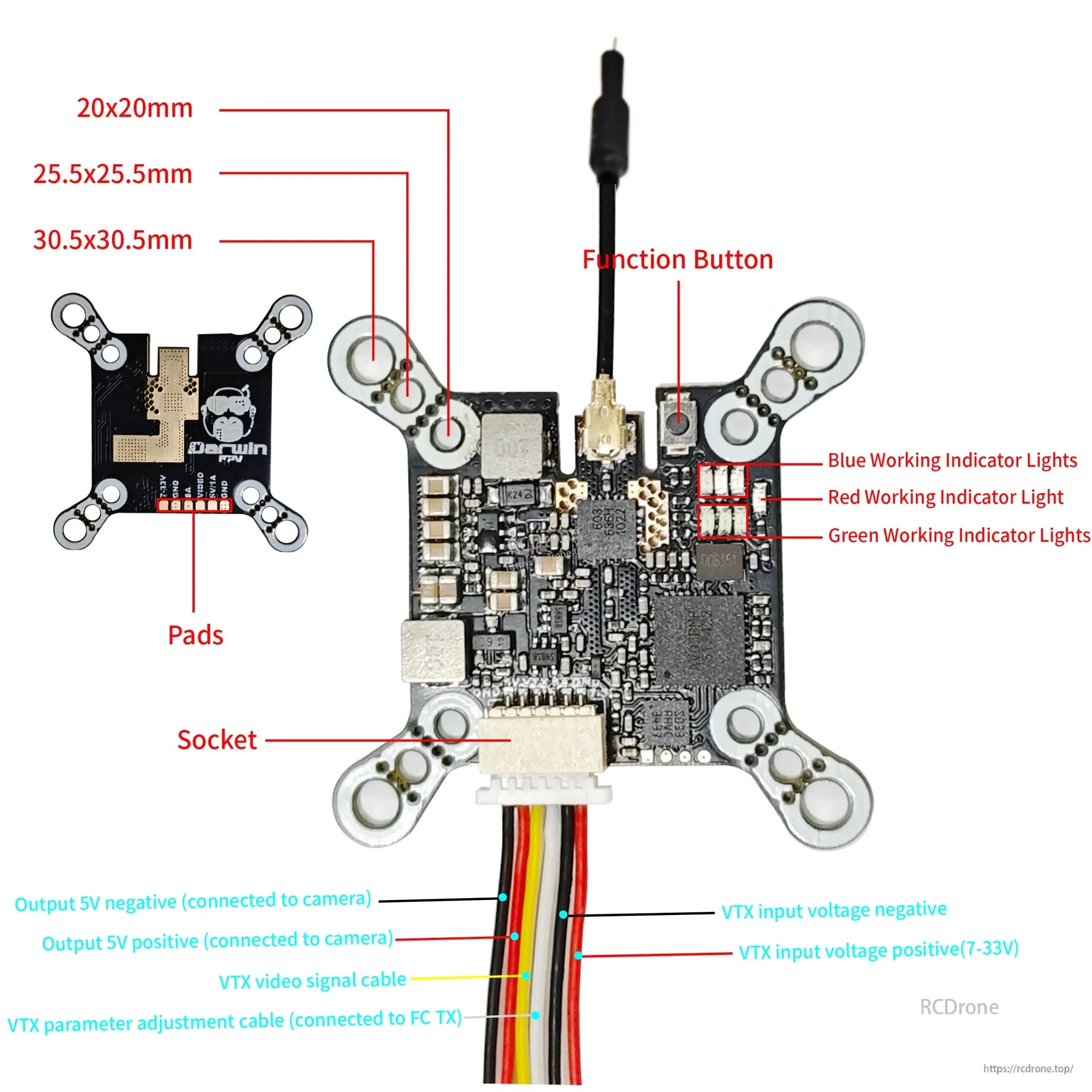

DarwinFPV 5.8G 40CH 1.2W Baby Ape VTX wiring diagram with pads, button, LEDs, and input/output leads

Pads, botão, LEDs indicadores e fios estão claramente dispostos para uma fiação direta ao seu controlador de voo e câmera.

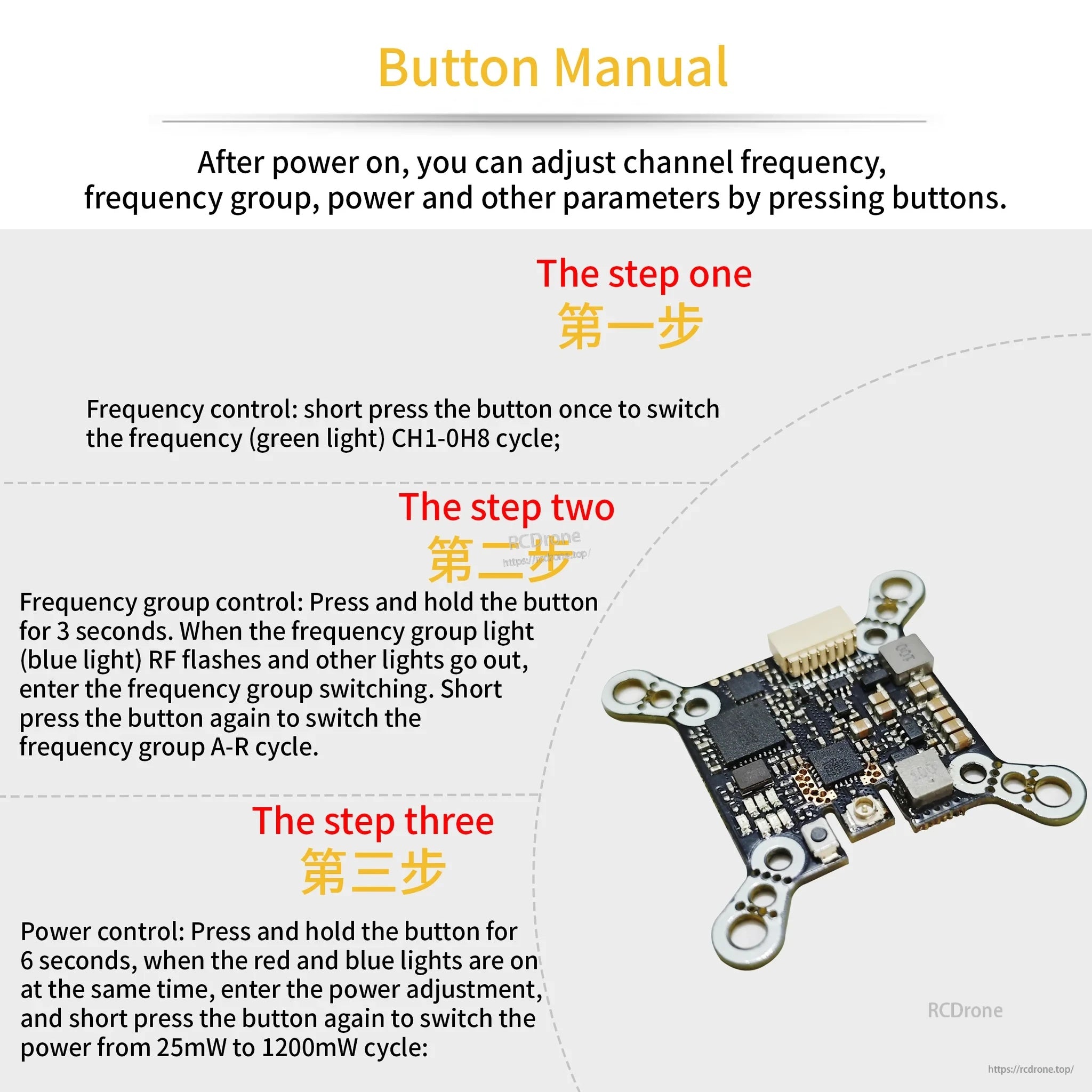

Button control manual for adjusting channel, band, and power levels via short press and long press steps

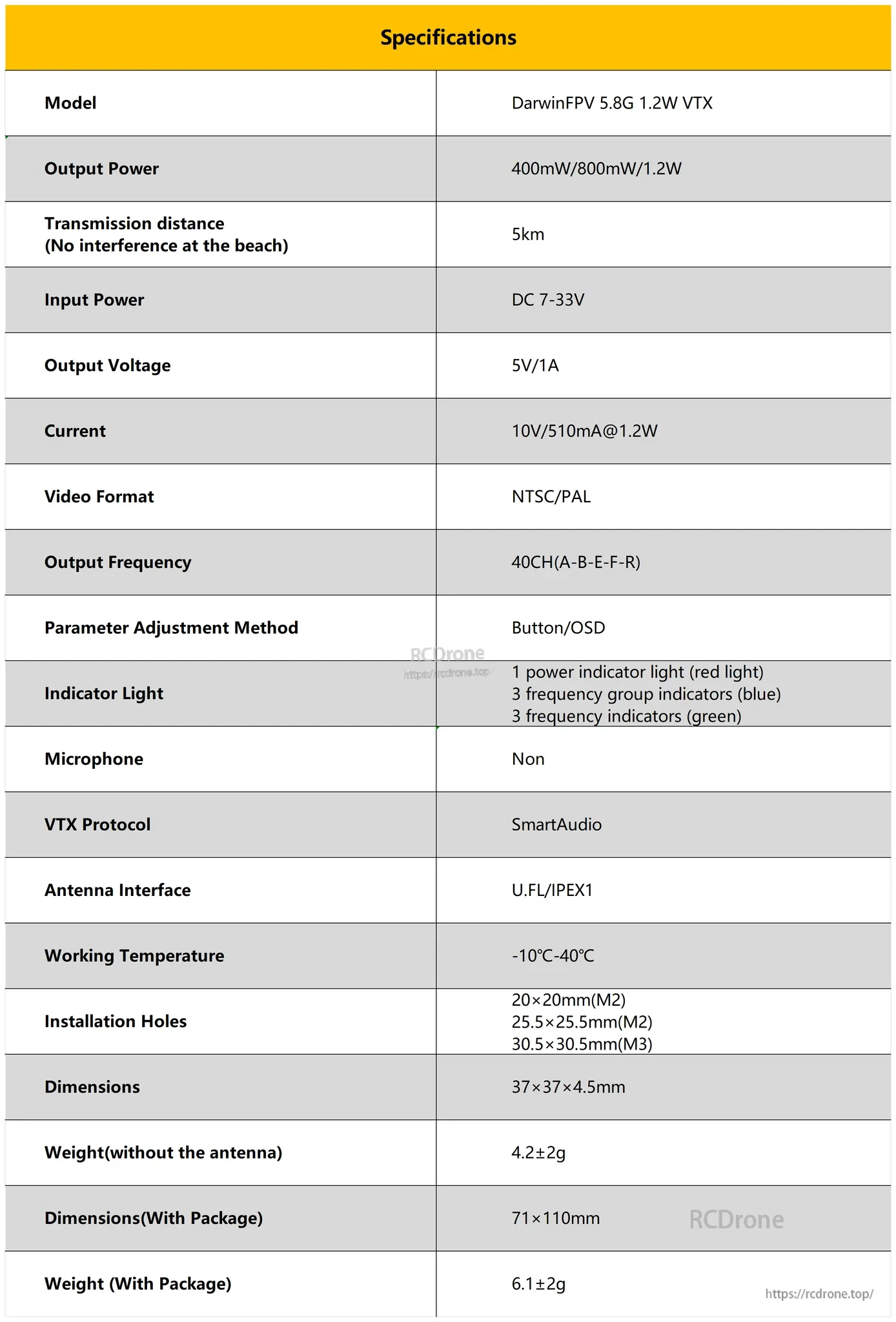

Specifications table for DarwinFPV 5.8G 1.2W VTX listing power levels, voltage range, channels, and dimensions

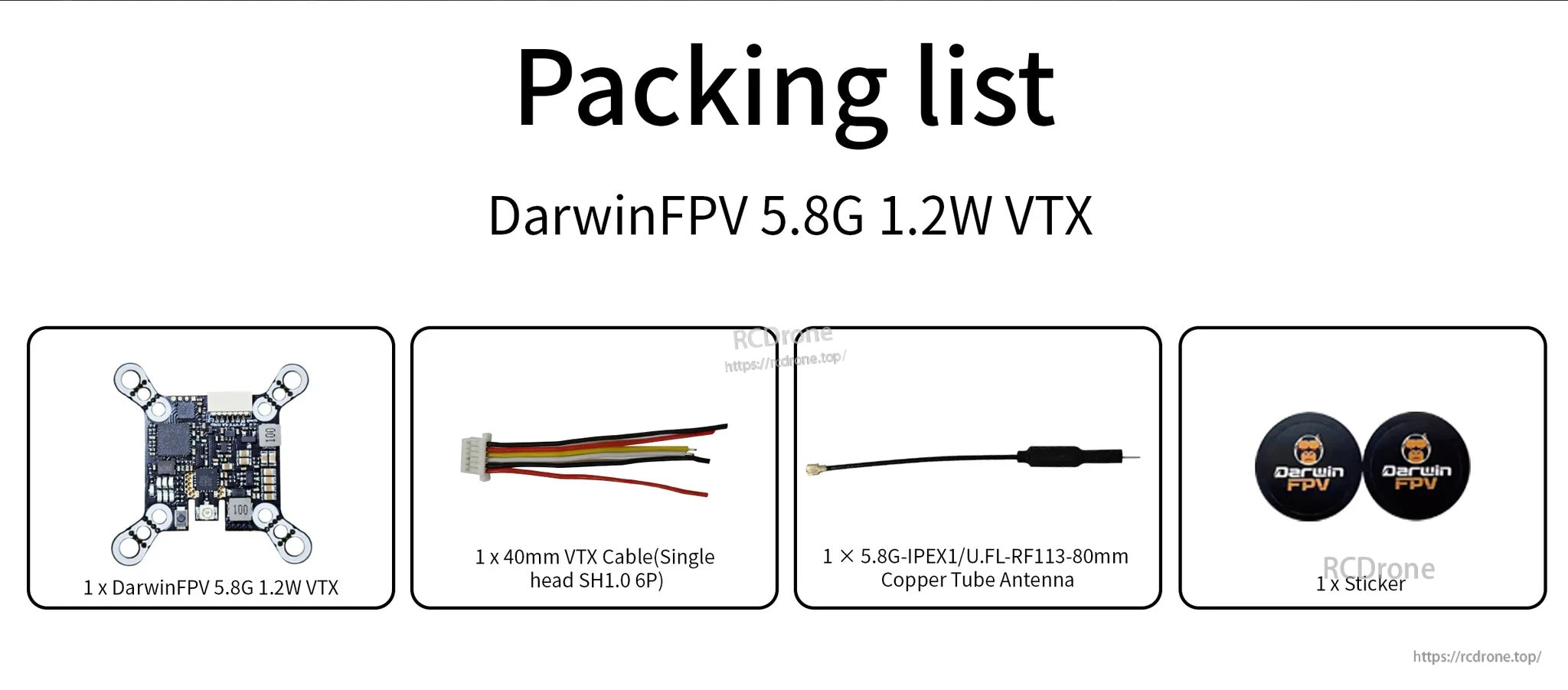

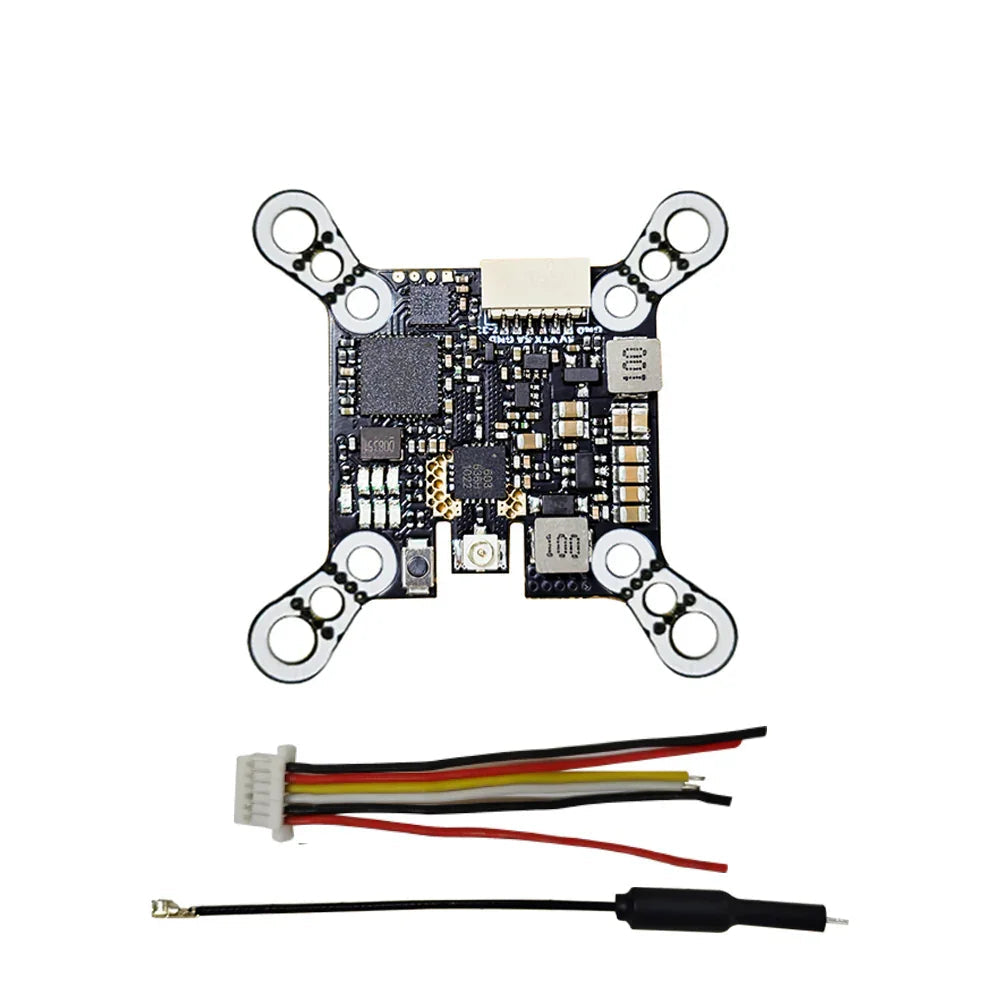

Packing list showing the VTX module, 40mm 6-pin cable, U.FL/IPEX1 antenna, and stickers

A lista de embalagem inclui o VTX, cabo de 6 pinos, U.FL/antena IPEX1 e autocolantes DarwinFPV.
