Modem de rádio de telemetria RFD900X - com cubo laranja de atualização Hex Piloto automático de controle de vôo Pixhawk2 Aqui 3 CAN GNSS módulo GPS para drone de asa fixa

Tecnologia Hex Pixhawk 2.1 Pacote Completo Placa Portadora Padrão RFD900+ Combinação de Telemetria

Este modem de telemetria de ultra longo alcance de 915 MHz apresenta:

Atualize o rádio da sua aeronave para um RFD900+ ou RFD900u e aumente o alcance várias vezes mais.

Este pacote inclui:

- 2) Modems RFD900X

- 4) Antena 3dBi para estações aéreas e terrestres

- 1) Cabo FTDI para atualização e programação

- 1) Cabo Pixhawk para RFD900+

- 1) Cabo APM para RFD900+

Os sistemas RF "estoque" Hope só são bons para cerca de 1 km, então esta é a atualização que você precisa!

Totalmente compatível com o 3DR Mission Planner também (igual aos rádios Hope RF)!

Recursos:

Longo alcance >40 km dependendo das antenas e configuração do GCS *80 km demonstrados pelos laboratórios Edge Research em um balão!, 57 km na Índia, em dipolos.

• 2 x conectores RF RP-SMA, comutação de diversidade.
• 1 Watt (+30dBm) de potência de transmissão.
• Filtro passa-baixo de transmissão.
• > Amplificador de baixo ruído de 20dB, alto IP3 (atualizado em RFD900+)
• Filtro RX SAW.
• Todas as E/S protegidas e filtradas contra ESD (Novo no RFD900+)
• Firmware de código aberto SiK (V1.x) / ferramentas, atualizável em campo, fácil de configurar.
• Capacidade de software multiponto com MP SiK (V2.x)
• Pequeno e leve.
• Compatível com módulos de rádio 3DR/Hope-RF.
• Licença de uso gratuito na Austrália, Canadá, EUA, Nova Zelândia

Interfaces:

• RF: 2 x conectores RP-SMA
• Serial: nível lógico TTL (+3,3V nominal, +5V tolerante)
• Potência: +5v, pico máximo de ~800mA (na potência máxima de transmissão)
• GPIO: 6 IO de uso geral (compatível com Digital, ADC, PWM).

Especificações:

• Faixa de frequência:  902 - 928 MHz (EUA) / 915 - 928 MHz (Austrália)
• Potência de saída: 1W (+30dBm), controlável em passos de 1dB (+/- 1dB @=20dBm típico)
• Taxas de transferência de dados aéreos: 4, 8, 16, 19, 24, 32, 48, 64, 96, 128, 192 e 250 kbit/s (selecionável pelo usuário, padrão de 64k)
• Taxas de transferência de dados UART: 2.400, 4.800, 9.600, 19.200, 38.400, 57.600, 115.200 baud  (selecionável pelo usuário, padrão 57.600)
• Potência de saída: 1W (+30dBm)
• Sensibilidade de recepção: >121 dBm em baixas taxas de dados, altas taxas de dados (TBA)
• Tamanho: 30 mm (largura) x 57 mm (comprimento) x 12,8 mm (espessura) - Incluindo blindagem de RF, dissipador de calor e extremidades do conector
• Peso: 14,5g
• Montagem: 3 x parafusos M2.5, 3 x pontos de solda de pino de cabeçalho
• Fonte de alimentação: +5 V nominal, (+3,5 V mín., +5,5 V máx.), ~800 mA de pico na potência máxima
• Temp. Faixa: -40 a +85 graus C, testado operacional de -73 a +123 graus C.



Descrição do Cubo Laranja Pixhawk 2 desempenho, processamento mais rápido, maior segurança com sensores triplos redundantes integrados, controle de temperatura IMU de absorção de choque.
Com a ajuda do software de vôo, o Cube Orange pode voar completamente qualquer aeronave controlada remotamente, helicóptero
ou multi -rotor veículo e transformá-lo em uma plataforma uav mais profissional.
ADS-B Carrier Board
Uma placa transportadora padrão com um receptor ADS-B de 1090MHz integrado, permitindo que o software receba informações sobre a localização de aeronaves tripuladas no área.
Recebe informações como posição, altitude, velocidade, etc, que podem ser visualizadas no Planejador de Missão.
Através das configurações, você pode opcionalmente configurar seu cubo para permitir que o veículo evite automaticamente aeronaves que estão dentro uma zona de exclusão definida por você
Principais recursos do cubo Pixhawk 2.1 geral
Sistema de aquecimento IMU integrado, permitindo voos em temperaturas extremas (abaixo de zero)
Os conectores de interface DF17 robustos proporcionam maior resistência a quedas e choques
Fuselagem: VTOL, Avião, Multicóptero, Heli Tradicional, Rover, Barco, Submarino, Robótica Geral
Comece no seu caminho para a Autonomia!

um receptor ads-b de 1090MHz da UAvionix foi integrado à nova placa portadora ADS-B. você pode opcionalmente configurar seu cubo para permitir que o veículo evite automaticamente aeronaves detectadas em uma zona de exclusão.

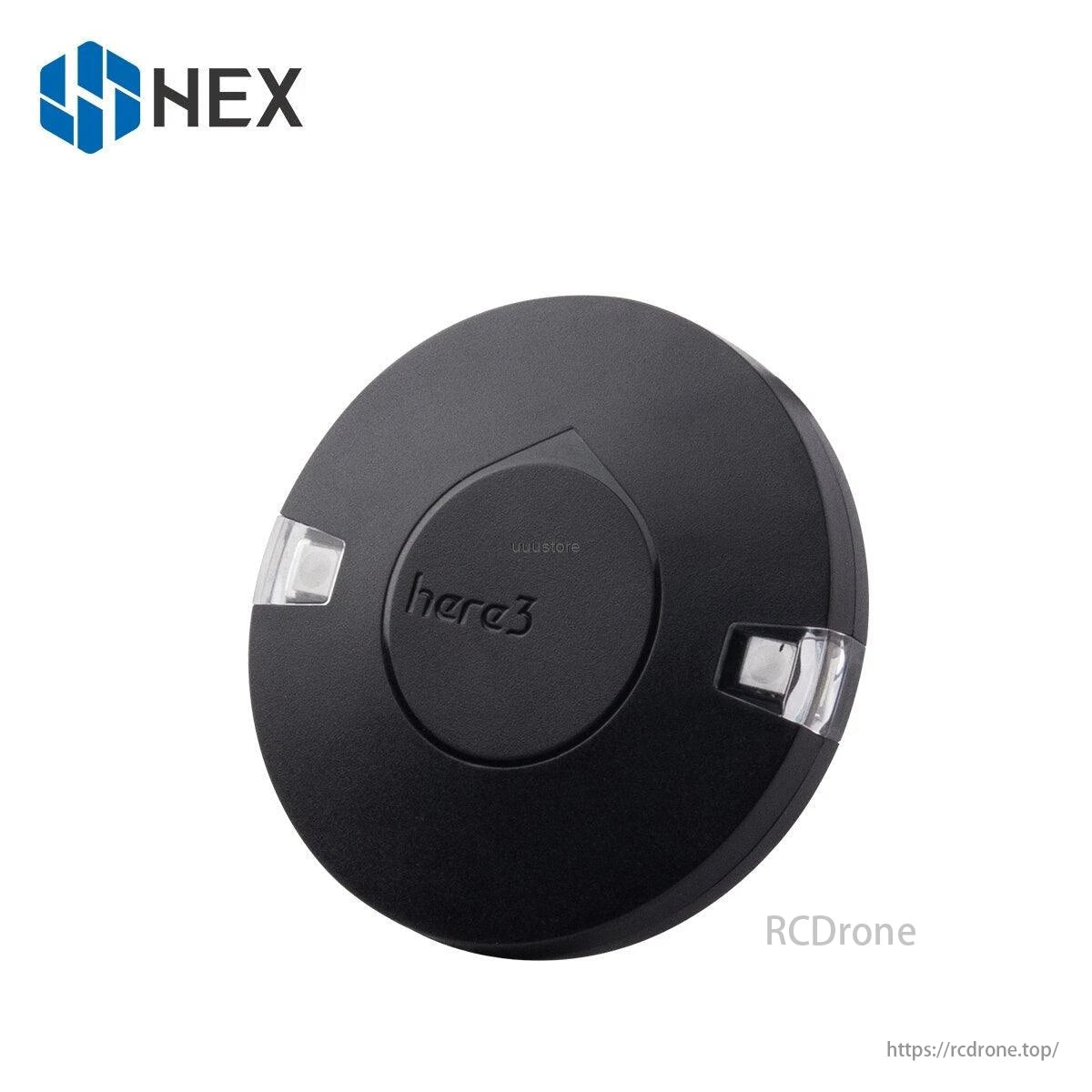

Hex Here 3 Descrição do GPS

Posicionamento GPS: Sim
Bússola magnética: Sim
Protocolo de comunicação: CAN
Giroscópio + acelerômetro: Sim
Executar sistema operacional em tempo real: Sim
Suporte para atualização de firmware: Sim
Posicionamento RTK: Sim
À prova de poeira e respingos: Sim

Parâmetros de hardware
Tipo de receptor de satélite: chip de posicionamento e navegação de oitava geração u-blox (M8P)
Banda de frequência de satélite de navegação: GPS L1C/A, GLONASS L1OF, Beidou B1I
Precisão de posicionamento: posicionamento 3D (3D FIX): 2,5m/posicionamento diferencial (RTK): 0,025 m
Chip do processador: STM32F302
Sensor IMU: ICM20948
Taxa de atualização de navegação: até 8Hz
Protocolo de comunicação: CAN
Temperatura do ambiente de trabalho: -40°C a 85°C
Tamanho: 76mmx76mmx16,6mm
Peso: 48,8g
