GEPRC Momoda2 5.8G ANTENA DUPLA (Antena), SMA 5.3GHz~6GHz 3.8dBi RHCP VSWR Ultra-Baixo

Visão Geral

A antena GEPRC Momoda2 5.8G DUAL é uma antena FPV de 5.8GHz projetada com uma solução RF de núcleo duplo para aumentar o ganho e expandir a cobertura para uma transmissão de imagem mais confiável. As informações de testes de campo indicam que o design RF de núcleo duplo aumenta o ganho em 30% em relação aos designs de núcleo único.

Principais Características

• Solução RF de núcleo duplo
• VSWR ultra-baixo (listado como <1.43)
• Cobertura aprimorada e maior ganho
• Interface de antena premium
• Soldagem ultrassônica para montagem apertada e segura
• Cada antena é testada com um analisador de espectro para conformidade de VSWR

Especificações

Modelo	GEPRC Antena Momoda2 5.8G DUAL
Frequência Central	5.65GHz
Largura de Banda	5.3GHz~6GHz
Polarização	RHCP (LHCP/RHCP também está listado no texto de especificação fornecido)
Ganho	3.8dbi
Relação Axial	≤3
VSWR	<1.43 (também listado como ≤1.43 no texto de especificação fornecido)
Eficiência de Radiação	Média 85%
Supressão de Polarização Cruzada	-25dB
Comprimento	170mm + 58mm
Composição do Design	FPC + PCB
Peso	16.4g (16.6g também está listado no texto de especificação fornecido)
Material da Carcaça	ABS
Tipo de Conector	SMA

Comparação de Parâmetros (listados)

Momoda2 5.8G de ganho de núcleo único	2.45dbi
Momoda2 5.8G DUAL Ganho	3.8dbi
VSWR	<1.43
Eficiência de Radiação	Média 85%
Compressão de Polarização Cruzada	-25dB

Dados de Teste (pontos de frequência mostrados)

< 5.3000000 GHz SWR 1.7711 5.5000000 GHz SWR 1.1612 5.6000000 GHz SWR 1.1839 5.8000000 GHz SWR 1.6542 6.0000000 GHz SWR 1.7445 5.3000000 GHz Perda de Retorno -11.203 dB 5.5000000 GHz Perda de Retorno -22.769 dB 5.6000000 GHz Perda de Retorno -21.233 dB 5.8000000 GHz Perda de Retorno -12.111 dB 6.0000000 GHz Perda de Retorno -11.332 dB 5.3500000 GHz Impedância 74.254 ohm, -7.4337 ohm, 4.0019 pF 5.5000000 GHz Impedância 48.005 ohm, -2.9067 ohm, 9.9553 pF 5.6500000 GHz Impedância 56.320 ohm, 10.691 ohm, 301.16 pH 5.8500000 GHz Impedância 51.923 ohm, -14.118 ohm, 1.9270 pF 5.9500000 GHz Impedância 38.978 ohm, -3.2978 ohm, 8.1110 pF

Para questões de compatibilidade (polarização, ajuste do conector e instalação), contacte support@rcdrone.top or visite https://rcdrone.top/.

O que está incluído

• 1 x Antena DUAL Momoda 5.8G

Aplicações

• 5.8GHz configurações de transmissão de vídeo FPV (uso de antenas VTX/VRX)
• Drones FPV e outras plataformas RC que utilizam conexões de antena SMA

Detalhes

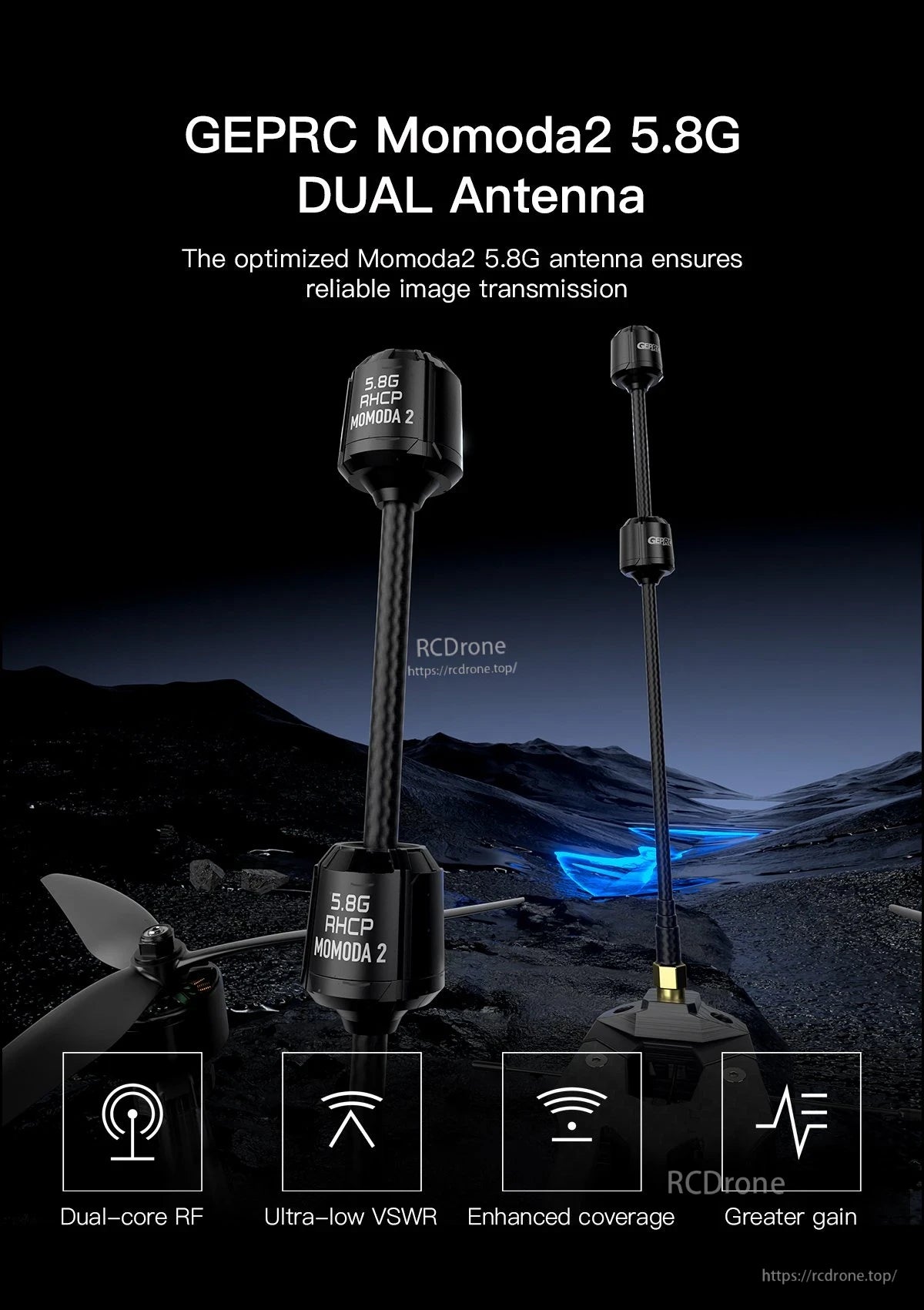

As antenas GEPRC Momoda2 5.8G RHCP estão disponíveis em dois comprimentos para se adequar a diferentes configurações de montagem FPV.

As antenas duplas GEPRC Momoda2 5.8G RHCP utilizam uma caixa preta compacta com cabos coaxiais longos para montagem flexível em construções FPV.

As antenas duplas GEPRC Momoda2 5.8G utilizam um design RHCP compacto com um cabo coaxial curto para uma montagem FPV limpa.

A antena DUAL GEPRC Momoda2 5.8G é listada com polarização RHCP, ganho de 3.8dBi, conector SMA e uma largura de banda de 5.3–6GHz centrada em 5.65GHz.

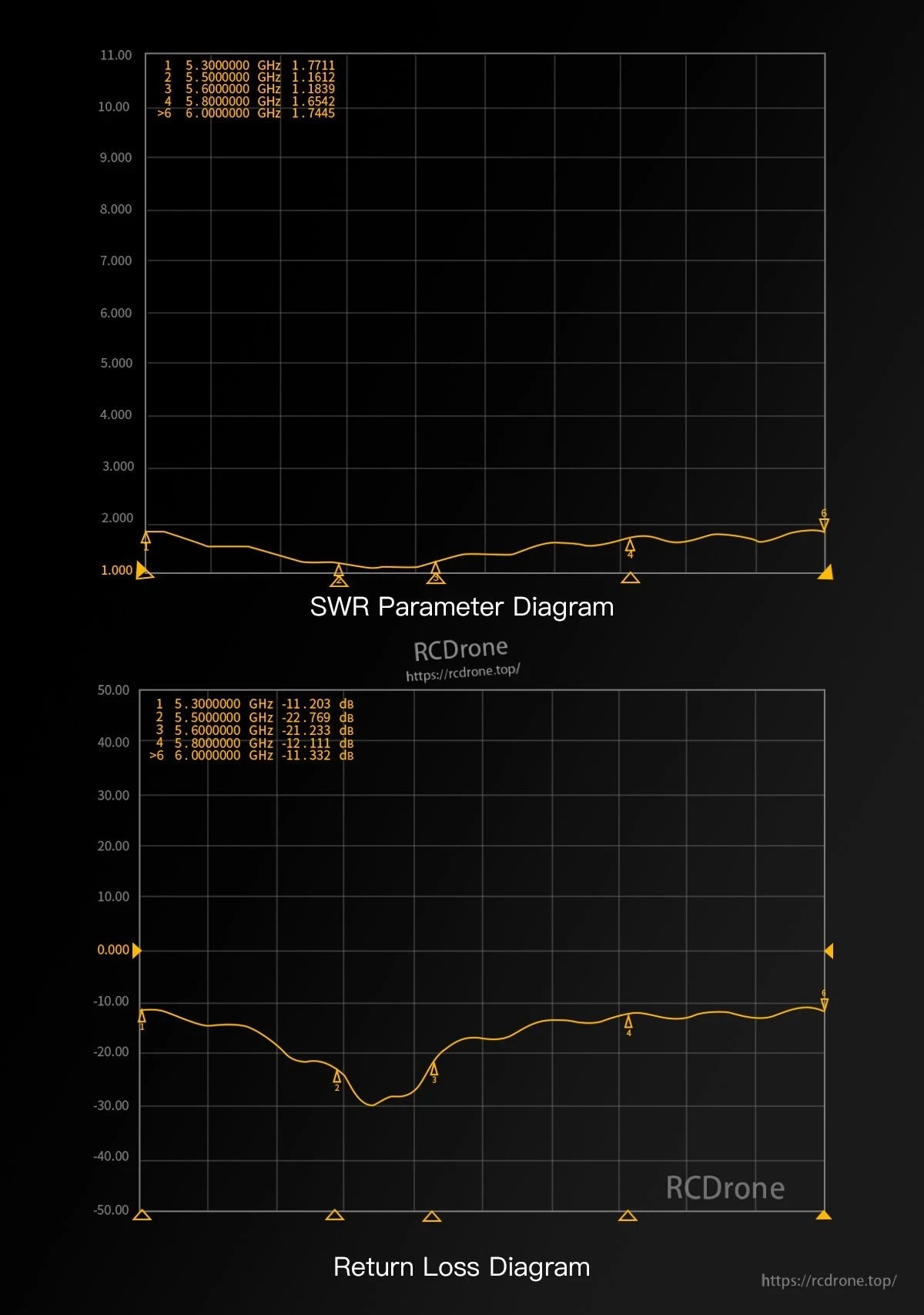

Os valores medidos de SWR e perda de retorno em 5.3–6.0 GHz ajudam a confirmar a sintonia da antena dupla GEPRC Momoda2 5.8G.

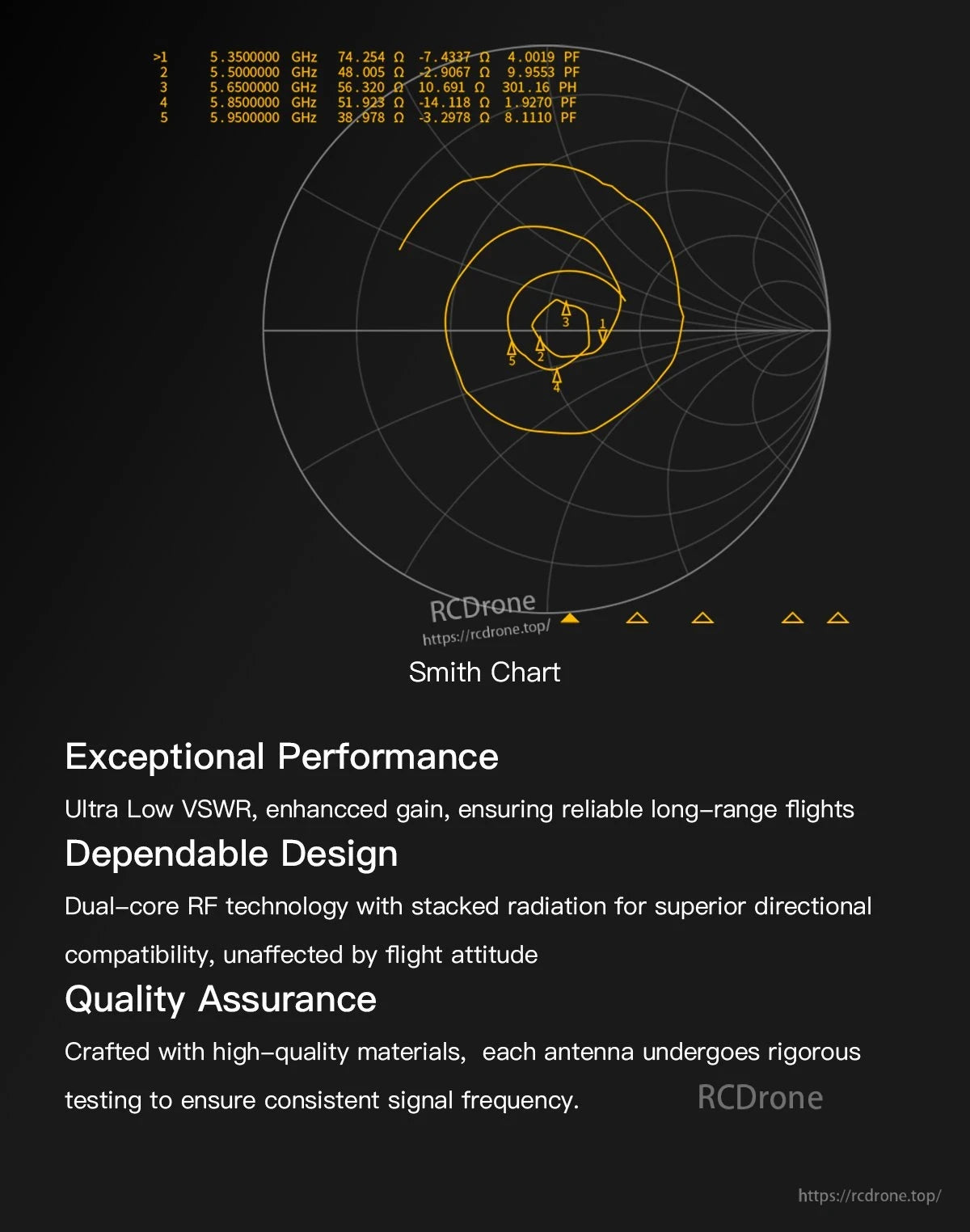

Os dados de sintonia do gráfico de Smith em 5.35–5.95 GHz ajudam a verificar o ajuste da antena para configurações FPV de 5.8G.

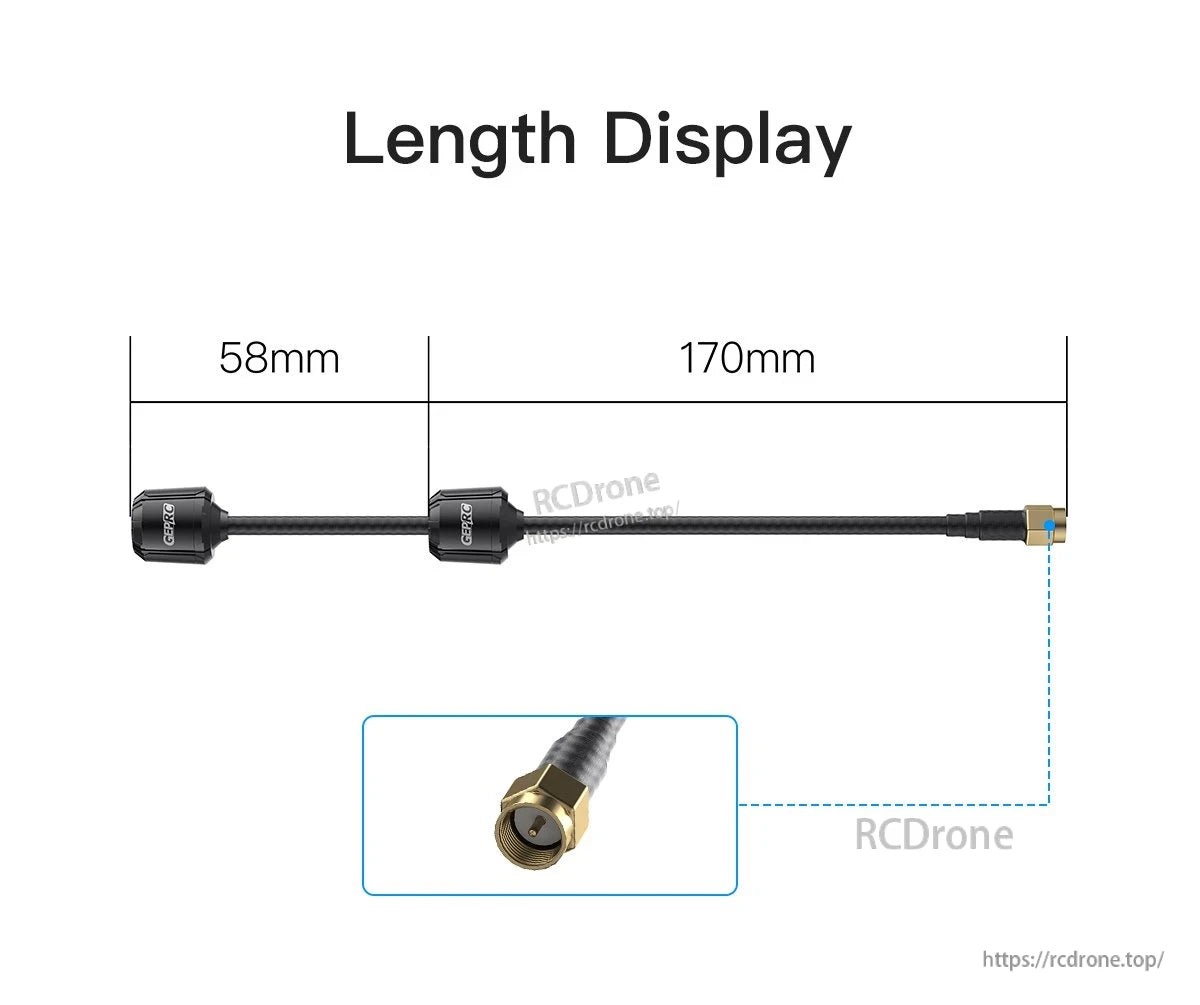

A antena dupla GEPRC Momoda2 5.8G utiliza um cabo coaxial com um conector SMA e seções de 58mm/170mm para roteamento flexível.

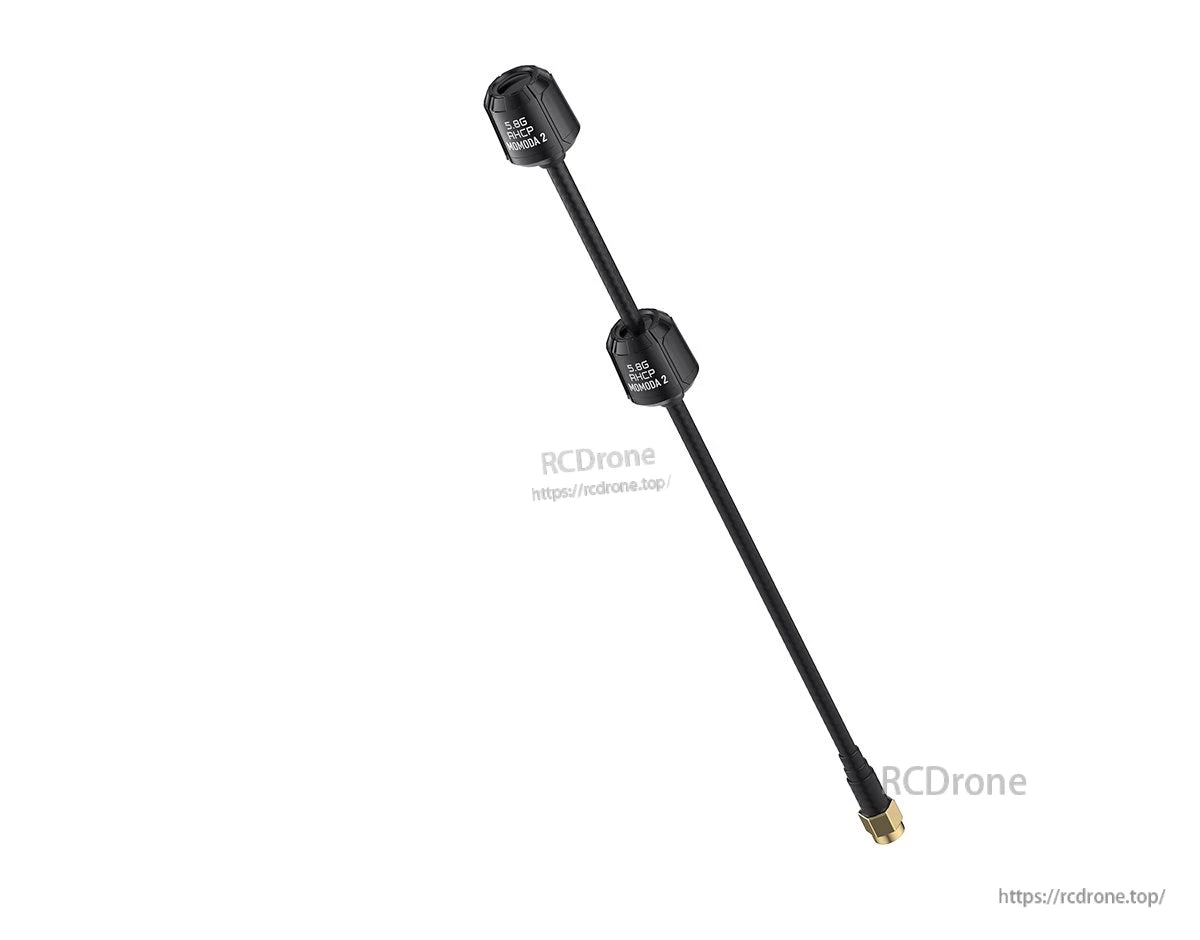

O design da antena dupla GEPRC Momoda2 5.8G RHCP utiliza dois módulos de antena compactos em um único cabo com um conector SMA para fácil conexão.

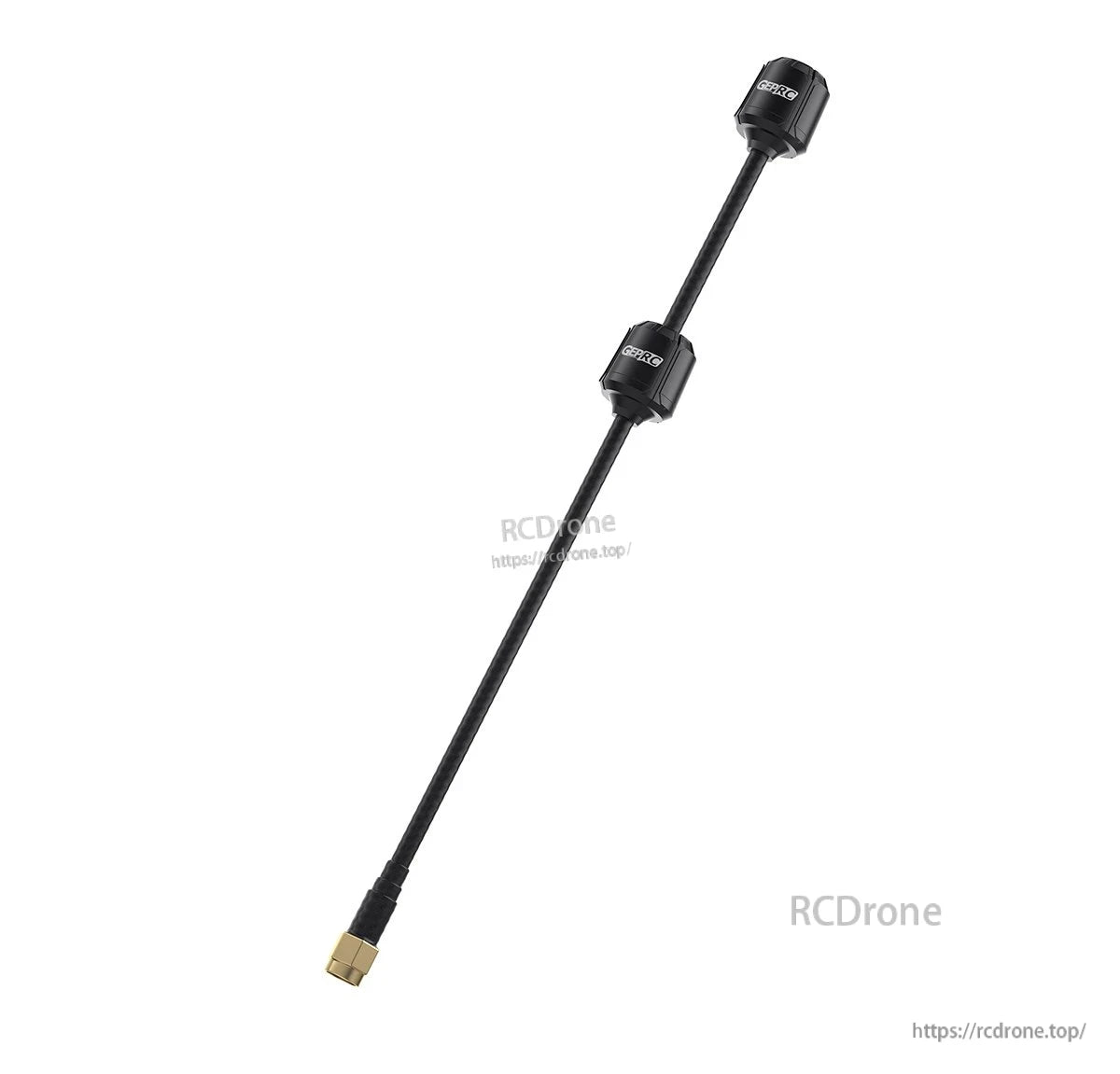

A antena dupla GEPRC Momoda2 5.8G RHCP utiliza um único cabo SMA com duas cabeças de antena para montagem flexível na sua construção FPV.

A antena dupla GEPRC Momoda2 5.8G utiliza um único cabo coaxial com duas carcaças e um conector SMA para fácil conexão ao VTX FPV.

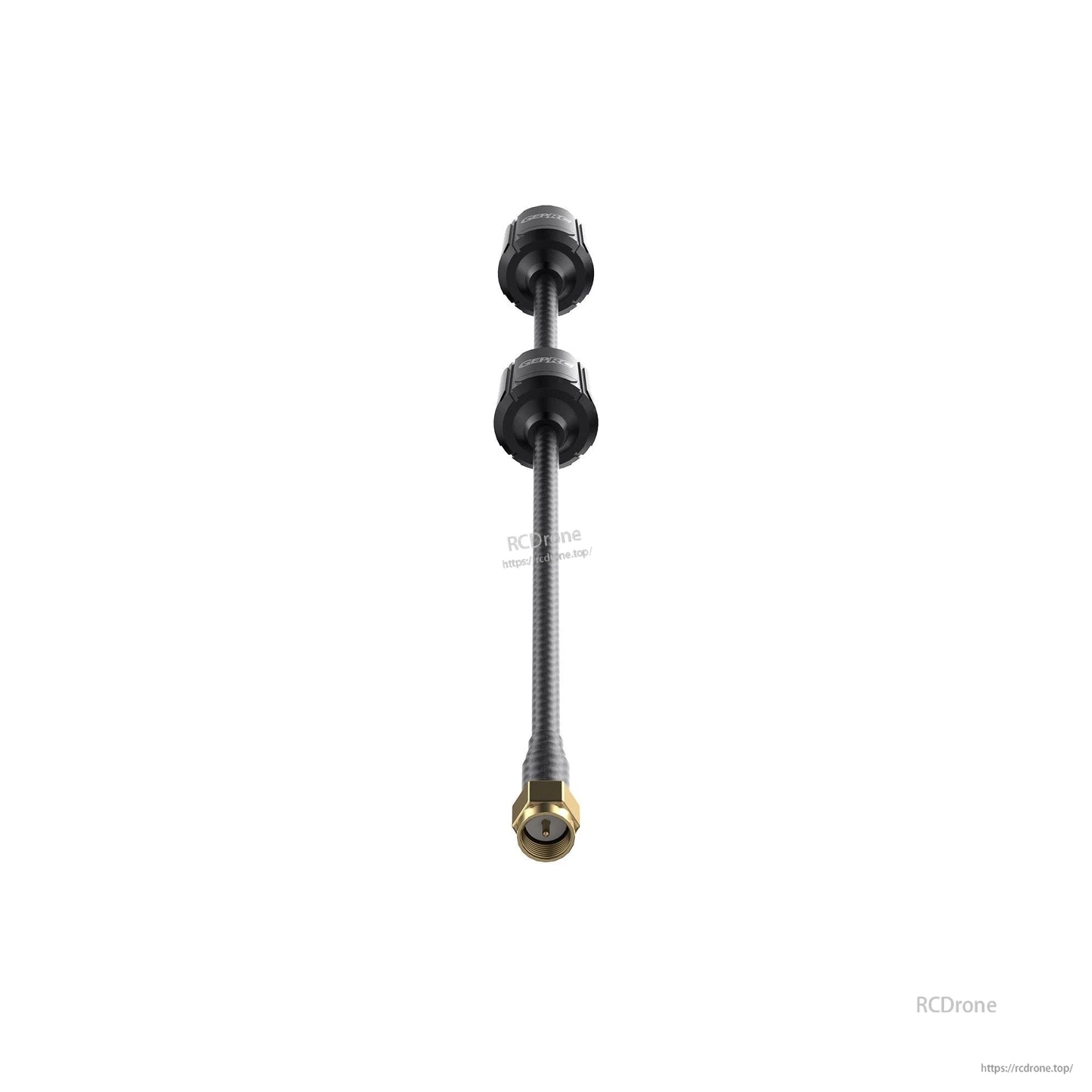

O design da antena dupla GEPRC Momoda2 5.8GHz utiliza dois elementos compactos em um longo cabo coaxial com um conector SMA para fácil montagem.
