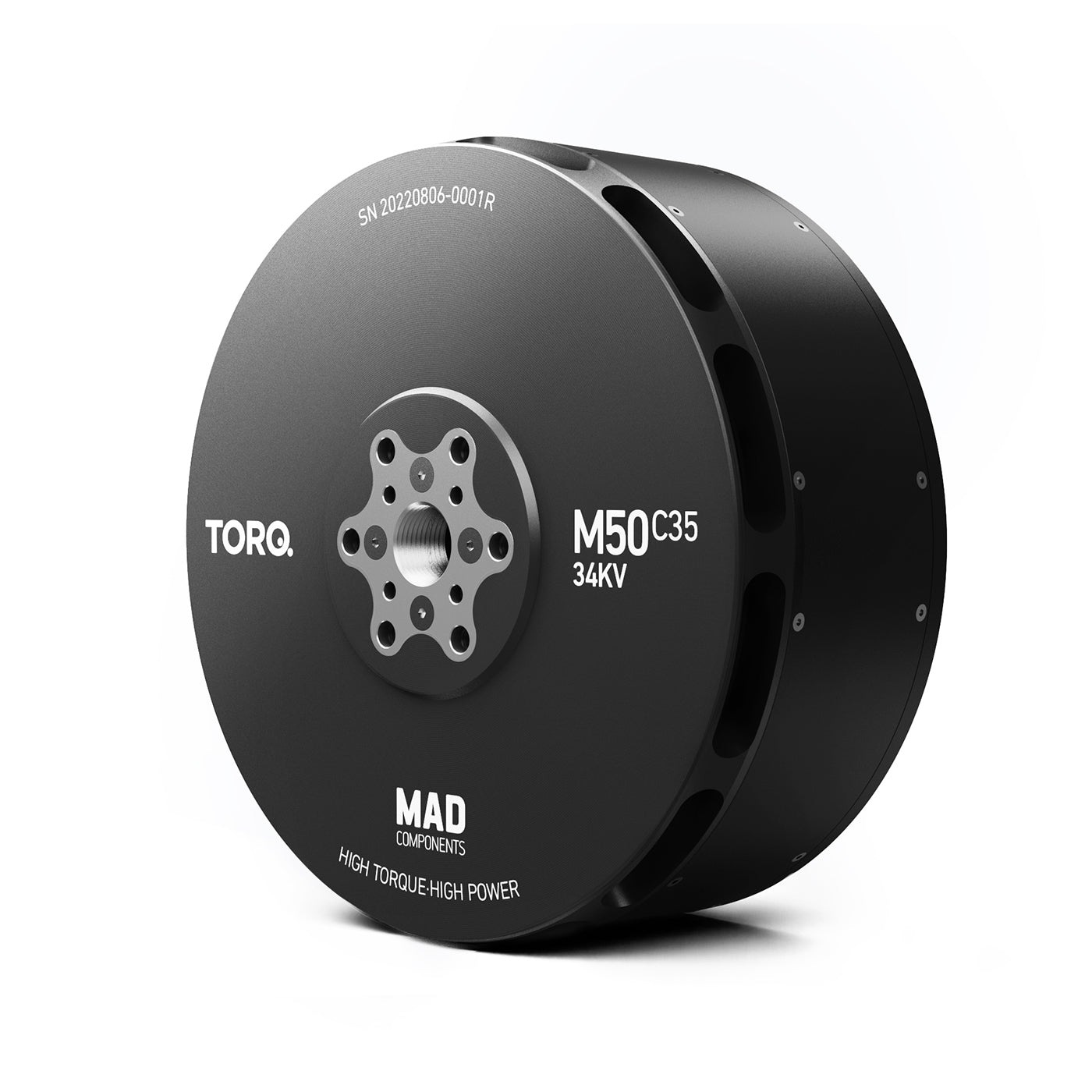

• MAD M50C35 PRO IPE Manned Drone Motor, MAD TORQ M50C35 34KV drone motor with enclosed black housing and multi-hole mounting hub

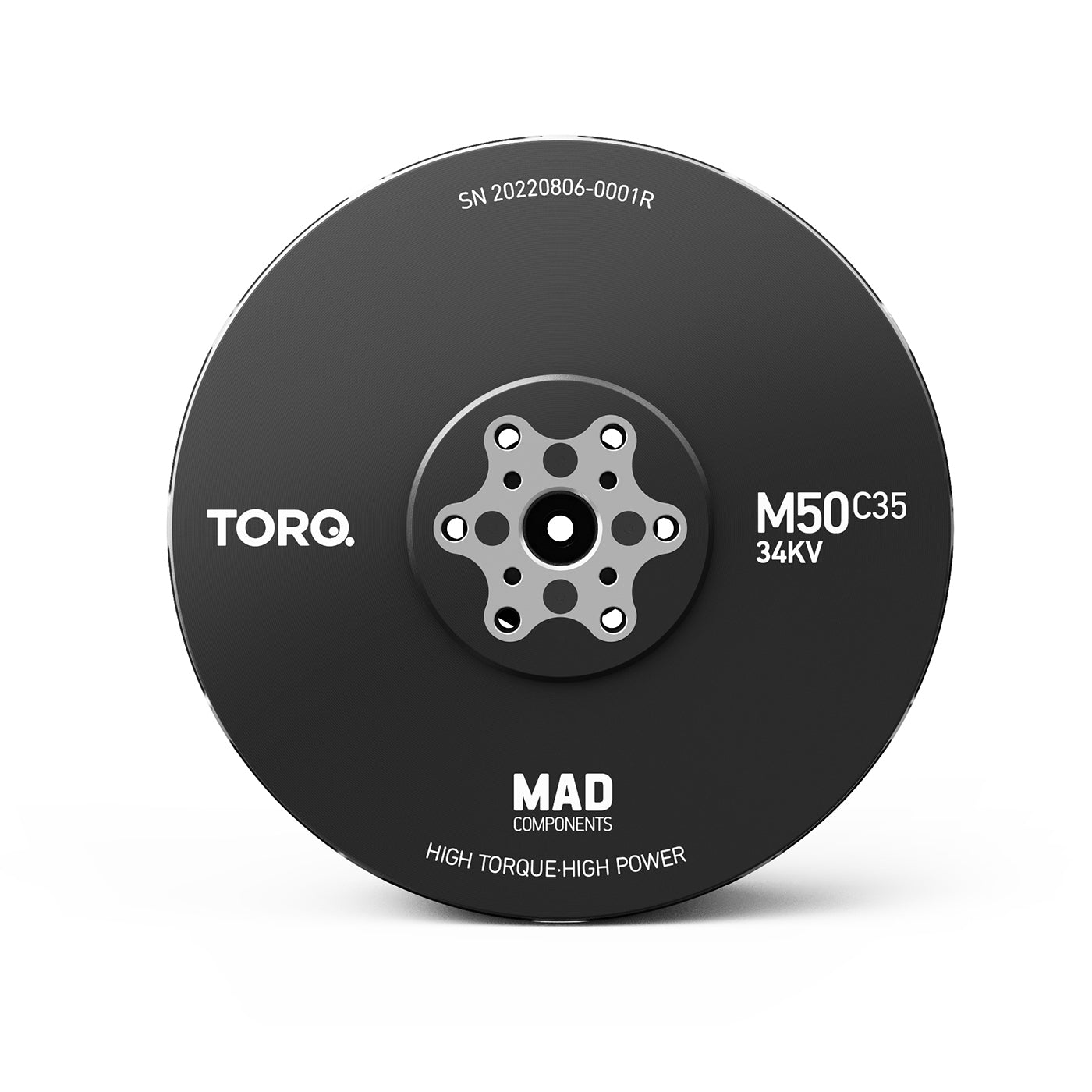

  • MAD M50C35 PRO IPE Manned Drone Motor, MAD Components TORQ M50C35 34kV drone motor front view with central mounting hub and serial number

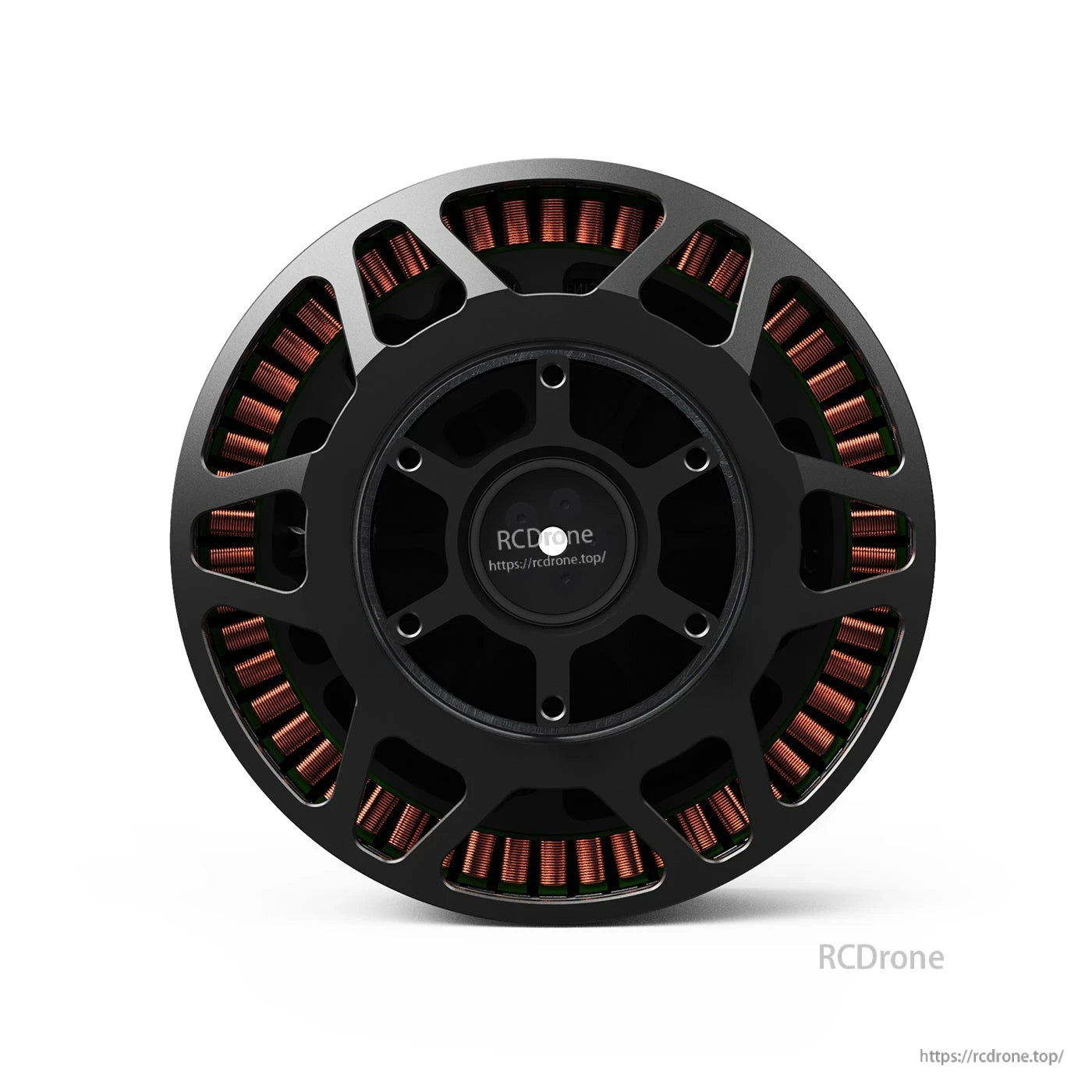

  • MAD M50C35 PRO IPE Manned Drone Motor, Top view of MAD M50C35 PRO IPE drone motor with black housing and visible copper windings

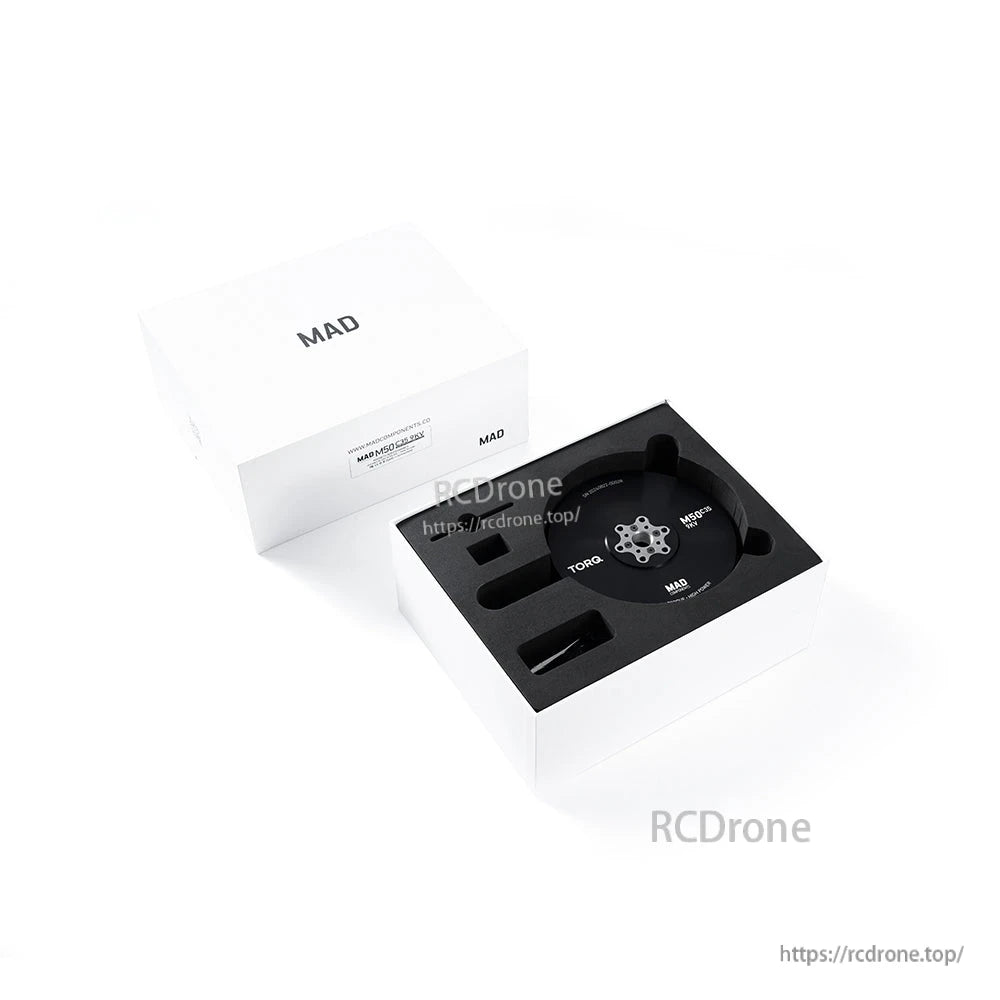

  • MAD M50C35 PRO IPE Manned Drone Motor, MAD M50C35 PRO IPE drone motor in foam packaging with white MAD box and black round motor housing
  • MAD M50C35 PRO IPE Manned Drone Motor, MAD TORQ M50C35 34KV drone motor with mounting plate, screws, spacers, and bullet connectors

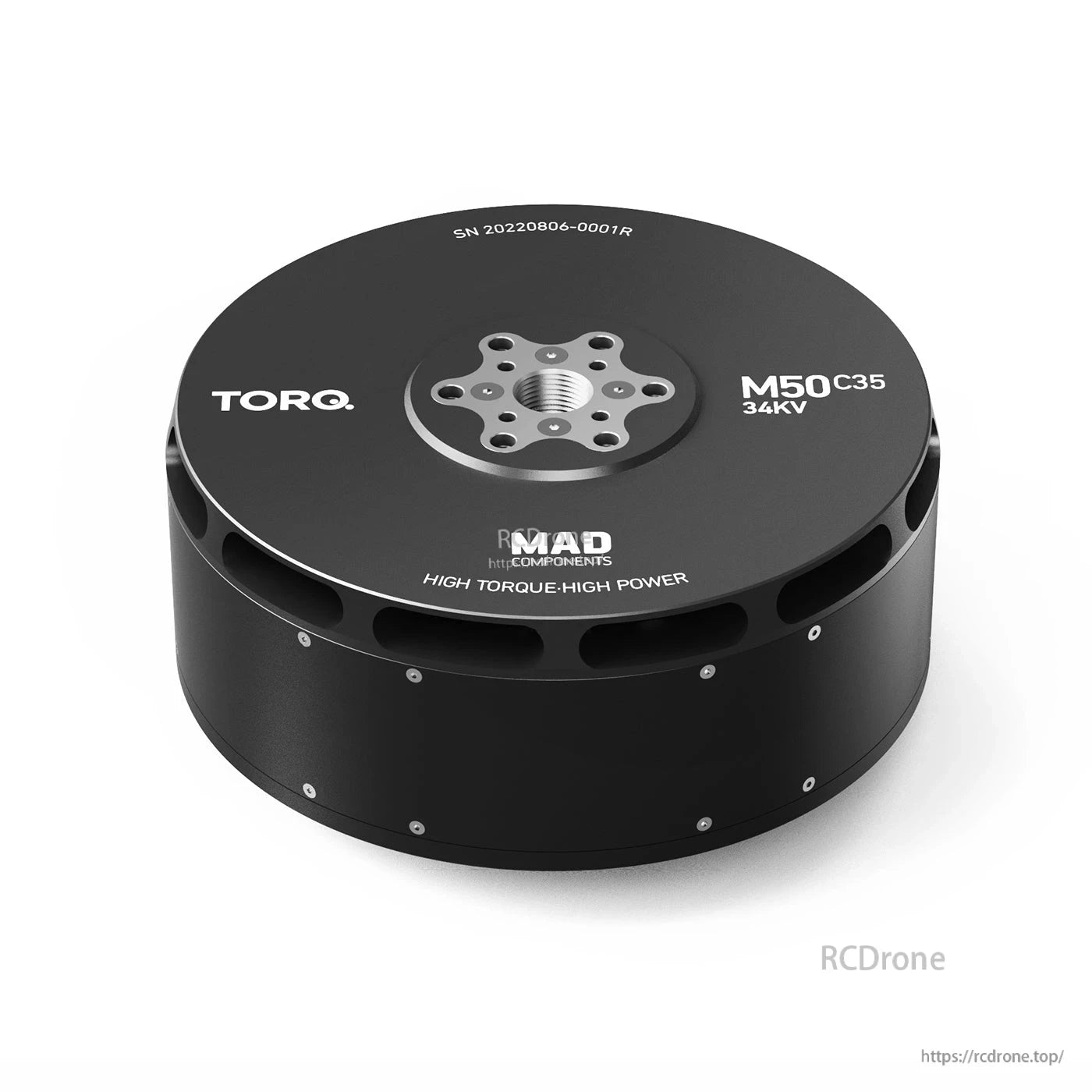

  • MAD M50C35 PRO IPE Manned Drone Motor, TORQ M50C35 34KV black drone motor with top mounting plate and ventilation cutouts

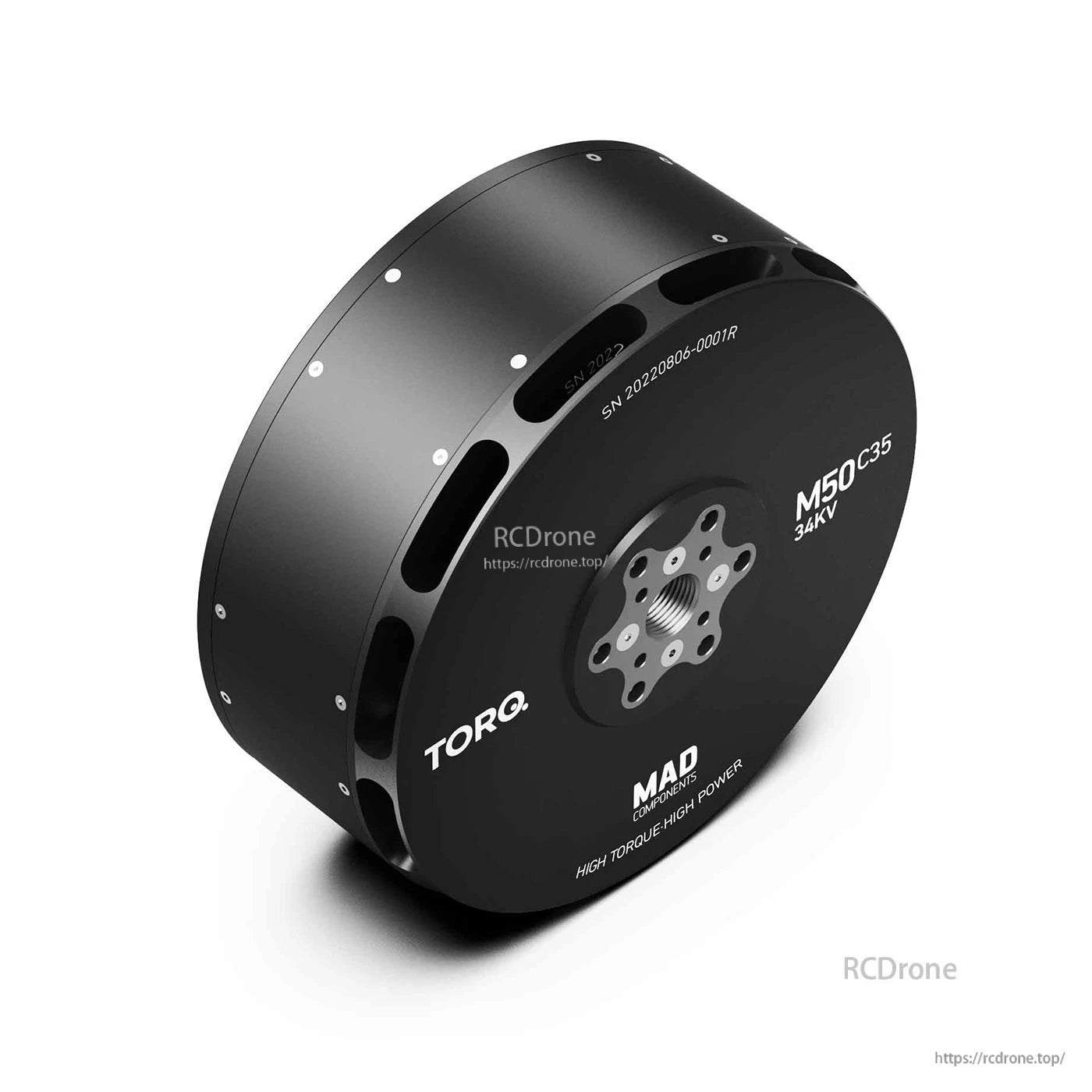

  • MAD M50C35 PRO IPE Manned Drone Motor, TORQ MAD M50C35 34kV drone motor with black housing, cooling slots, and multi-hole mounting plate
1 7

MAD M50C35 PRO IPE Motor de Drone Tripulado 9KV/34KV/40KV, IP35, 12S-24S, Máx 113,7 kgf

MAD M50C35 PRO IPE Motor de Drone Tripulado 9KV/34KV/40KV, IP35, 12S-24S, Máx 113,7 kgf

MAD

$1,948.50 USD
$1,948.50 USD
Em promoção Esgotado
Impostos incluídos. Envio calculado na finalização da compra.
Opção KV
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Ver detalhes completos

Visão Geral

MAD M50C35 PRO IPE é um motor de drone tripulado projetado como uma solução de propulsão de alta potência para drones tripulados e plataformas UAV ultra-pesadas, com suporte para sistemas de tensão de 12S e 24S.

Empuxo sustentado 30~45kg
Empuxo máximo 113.7kg
Suporte de tensão 12S,24S
Peso 4300g

Principais Características

  • Empuxo nominal: 30–40 kgf
  • Empuxo de pico: 92.6 kgf
  • Saída contínua: 25 kW
  • Peso do motor: 4360g
  • Suporta sistemas de tensão de 12–24S

Para validação de configuração e suporte técnico (compatibilidade ESC/helices), entre em contato support@rcdrone.top or visite https://rcdrone.top/.

Especificações

Dados do Motor

Modelo do Motor MAD M50C35 IPE V1.0 Número de pares de pólos 31
Estator Anticorrosivo Grau de Verniz 220°C
Tamanho do Motor D:191 × 94 mm Grau do Íman 180°C
Grau de Proteção IP35 Comprimento do Cabo 150 mm (fios esmaltados estendidos)
Dissipação de Calor Centrífuga SIM Equilíbrio do Rotor ≤20 mg
Buracos de Montagem da Hélice D:50 M6×6 Equilíbrio do Motor ≤30 mg
Diâmetro do Eixo IN: 25 mm Buracos de Montagem do Motor D:80 M6×6
Rolamento NSK 6818ZZCM Teste disruptivo 1000 V

Desenho e Buracos de Montagem

Buracos de montagem do motor Ø80-M6×6
Buracos de montagem da hélice Ø50-M6×6
Diâmetro exterior do motor Ø191
Dimensão vista lateral 83
Dimensão de degrau/deslocamento 11
Diâmetro do boss/característica Ø90
Eixo Ø25, 35
Nota do padrão de furos Ø50-Ø6.2×6

9KV (Edição Profissional da Indústria)

  • Empuxo de flutuação recomendado: 30~40 kgf
  • Empuxo máximo: 92.6 kgf
  • Peso otimizado: 4360 g
  • Eficiência: >78%
  • Cabeçalho do teste: MAD M50C35 IPE 9KV + FLUXER PRO 63x22 GLOSSY + FOC IGBT 60A (80-440V)
  • Etiqueta: 400V, MÁX 128°C
RPM/V 9 KV Tensão Nominal Bateria lipo 100S
Corrente sem carga 0.92A/30V Resistência interna 58.8mΩ
Peso do Motor 4360 g Peso do Produto Embalado 5910g (330 x 265 x 135 mm)
Corrente Máxima 49.1 A Poder Máximo 19494W
Empuxo máximo 92.6 kg Torque Máximo 63.9 Nm
ESC Recomendado FOC IGBT 60A (80-440V) Hélices Recomendadas 63x22
Peso de descolagem do UAV 24S-63"/ 140kg--Quadcopter 210kg--Hexacopter 280kg--Octocopter Peso de descolagem de rotor único 30kg ~ 40kg

Tabela de Desempenho 9KV (400V)

Aceleração [%] Tensão [V] Corrente [A] Poder de Entrada [W] Poder de Saída [W] Torque [N*m] RPM Empuxo [kgf] Eficiência [%] Eficiência [gf/W]
30 398 2.74 1090.0 696.7 7.930 839 11 63.92 10.5
35 398 3.7 1472.0 1117.6 10.880 981 16 75.93 10.7
40 398 5.85 2328.0 1730.3 14.820 1115 21 74.33 8.8
45 398 8.09 3219.0 2360.2 18.090 1246 26 73.32 8.0
50 398 10.23 4071.0 3107.0 21.690 1368 31 76.32 7.7
55 398 12.7 5052.0 3993.6 25.700 1484 37 79.05 7.3
60 398 15.38 6114.0 4991.2 29.810 1599 43 81.64 7.1
65 398 18.79 7471.0 6168.2 34.590 1703 48 82.56 6.5
70 398 22.56 8968.0 7369.9 38.950 1807 56 82.18 6.2
75 398 25.18 9986.0 8364.9 42.200 1893 59 83.77 5.9
80 397 29.22 11586.0 10498.4 49.930 2008 68 90.61 5.8
85 397 34.95 13861.0 11991.3 54.480 2102 75 86.51 5.4
90 396 40.04 15868.0 13572.0 59.130 2192 81 85.53 5.1
95 397 48.14 19102.0 15072.8 63.440 2269 89 78.91 4.6
100 397 49.14 19494.0 15334.1 63.920 2291 93 78.66 4.8

34KV (Edição Profissional da Indústria)

  • Empuxo de flutuação recomendado: 35~45 kgf
  • Empuxo máximo: 113.7 kgf
  • Peso otimizado: 4365 g
  • Eficiência: >83%
  • Cabeçalho do teste: MAD M50C35 IPE 34KV + FLUXER PRO 63x22 GLOSSY + AMPX 300A (12-24S)
  • Rótulo: 24S
RPM/V 34 KV Tensão Nominal Bateria lipo 24S
Corrente sem carga 3.7A / 30V Resistência interna 14.7mΩ
Peso do Motor 4365 g Peso do Produto Embalado 5915g (330 x 265 x 135 mm)
Corrente Máxima 251.5 A Poder Máximo 24987W
Empuxo máximo 113.7 kg Torque Máximo 78.4 Nm
ESC Recomendado MAD AMPX 300A (12-24S) Hélices Recomendadas 63x22
Peso de descolagem do UAV 24S-63"/ 160kg--Quadcopter 240kg--Hexacopter 320kg--Octocopter Peso de descolagem de rotor único 35kg ~ 45kg

Tabela de Desempenho 34KV (24S)

Aceleração [%] Voltagem [V] Corrente [A] Poder de Entrada [W] Poder de Saída [W] Torque [N*m] RPM Empuxo [gf] Eficiência [%] Eficiência [gf/W]
30 100.6 10.63 1069.4 855.5 8.841 924 13360 80.00 12.5
35 100.54 15.2 1528.2 1246.2 11.259 1057 17031 81.50 11.1
40 100.78 21.82 2199.0 1775.0 14.232 1191 22773 80.70 10.4
45 100.61 30.57 3075.6 2511.5 17.858 1343 28863 81.70 9.4
50 100.46 42 4219.3 3534.7 22.608 1493 35262 83.80 8.4
55 100.58 54.55 5486.6 4706.2 27.554 1631 42642 85.80 7.8
60 100.56 68.22 6860.2 5919.3 32.374 1746 49381 86.30 7.2
65 100.52 83.9 8433.6 7198.8 36.761 1870 56551 85.40 6.7
70 100.4 102.19 10259.9 8889.7 42.723 1987 63961 86.60 6.2
75 100.27 122.51 12284.1 10566.1 48.070 2099 72525 86.00 5.9
80 100.2 147.52 14781.5 12591.8 54.532 2205 80002 85.20 5.4
85 100.08 171.25 17138.7 14472.0 59.414 2326 87814 84.40 5.1
90 99.9 203.99 20378.6 16845.9 66.584 2416 96733 82.70 4.7
95 99.58 232.09 23111.5 18677.9 71.430 2497 106740 80.80 4.6
100 99.36 251.48 24987.1 20739.3 78.409 2526 113654 83.00 4.5

40KV (Edição Profissional da Indústria)

  • Empuxo de flutuação recomendado: 30~40 kgf
  • Empuxo máximo: 90.9 kgf
  • Peso otimizado: 4337 g
  • Eficiência: >82%
  • Cabeçalho do teste: MAD M50C35 IPE 40KV + CB2 PROP 60x20 MATT + AMPX 300A (12-24S)
  • Etiqueta: 24S, MÁX 140°C
RPM/V 40 KV Tensão Nominal Bateria lipo 24S
Corrente sem carga 3.6A/20V Resistência interna 10mΩ
Peso do motor 4337 g Peso do produto embalado 5887g (330 x 265 x 135 mm)
Corrente máxima 216.6 A Poder máximo 20967W
Empuxo máximo 90.9 kg Torque Máximo 52.1 Nm
ESC Recomendado MAD AMPX 300A (12-24S) Hélices Recomendadas 57x19, 60x20
Peso de descolagem do UAV 24S-60"/ 140kg--Quadcopter 210kg--Hexacopter 280kg--Octocopter Peso de descolagem de rotor único 30kg ~ 40kg

Tabela de Desempenho 40KV (CB2 PROP 57x19 MATT, 24S, MÁX 130°C)

Aceleração [%] Voltagem [V] Corrente [A] Poder de Entrada [W] Poder de Saída [W] Torque [N*m] RPM Empuxo [gf] Eficiência [%] Eficiência [gf/W]
30 98.66 12.3 1213.5 910.8 8.091 1075 12865 75.10 10.6
35 98.68 18.03 1779.2 1361.3 10.569 1230 16662 76.50 9.4
40 98.54 25.34 2497.0 1991.0 13.688 1389 21496 79.70 8.6
45 98.53 36.78 3623.9 2921.9 17.637 1582 27746 80.60 7.7
50 98.37 49.01 4821.1 3998.3 21.830 1749 34236 82.90 7.1
55 98.3 63.68 6259.7 5276.9 26.482 1903 40549 84.30 6.5
60 98.17 77.5 7608.2 6398.5 29.851 2047 46604 84.10 6.1
65 98.17 98.03 9623.6 7949.1 34.791 2182 53790 82.60 5.6
70 98.01 118.31 11595.6 9438.8 38.938 2315 61280 81.40 5.3
75 97.92 140.81 13788.1 11195.9 43.606 2452 68220 81.20 4.9
80 97.94 164.23 16084.7 12996.4 48.407 2564 74006 80.80 4.6
85 97.83 195.21 19097.4 15201.5 54.069 2685 81462 79.60 4.3
90 98.12 229.66 22534.2 17847.1 60.871 2800 85765 79.20 3.8

Tabela de Desempenho 40KV (CB2 PROP 60x20 MATT, 24S, MÁX 140°C)

Aceleração [%] Tensão [V] Corrente [A] Poder de Entrada [W] Poder de Saída [W] Torque [N*m] RPM Empuxo [gf] Eficiência [%] Eficiência [gf/W]
30 98.47 12.4 1221.0 895.0 7.117 1201 14430 73.30 11.8
35 98.46 19.2 1890.4 1414.0 10.040 1345 18964 74.80 10.0
40 98.33 26.8 2635.2 1976.4 12.592 1499 22645 75.00 8.6
45 98.33 35.8 3520.2 2678.9 15.571 1643 27640 76.10 7.9
50 98.43 47.4 4665.6 3601.8 19.270 1785 33945 77.20 7.3
55 98.35 59.8 5881.3 4593.3 23.075 1901 39362 78.10 6.7
60 98.26 73.1 7182.8 5753.4 31.419 2024 45693 80.10 6.4
65 98.43 86.5 8514.2 6777.3 32.284 2123 51637 79.60 6.1
70 98.42 100.8 9920.7 7847.3 33.471 2239 56700 79.10 5.7
75 98.49 118.4 11661.2 9200.7 37.012 2374 62129 78.90 5.3
80 98.47 131 12899.6 10100.4 39.211 2460 67134 78.30 5.2
85 98.37 148.6 14617.8 11416.5 42.112 2589 72374 78.10 5.0
90 96.56 169.7 16386.2 12699.3 44.935 2699 78315 77.50 4.8
95 97.35 193 18788.6 14523.5 48.976 2832 86016 77.30 4.6
100 96.8 216.6 20966.9 16102.6 52.129 2950 90890 76.80 4.3

Configurações Recomendadas

  • 34KV ESC Recomendado: AMPX 300A (12-24S); hélice: hélice de fibra de carbono CB2 63X22" polegadas.
  • 40KV ESC Recomendado: AMPX 300A (12-24S); hélice: CB2 57X19. Alternativa: AMPX 200A (12-24S) com hélice: fluxer pro 60X20.
  • 59KV Combo FOC Recomendado: conjunto de braços de drone HB40-63X22; conjunto de braços de drone HB40-64x20; conjunto de braços de drone HB40-60X19; conjunto de braços de drone HB40-57X19.

O que está incluído

  • Motor x1
  • Placa da Hélice x1
  • Pino de Localização x1
  • 8.0mm Conector Bullet x3
  • Tubo Termorretrátil x3
  • Parafusos de Motor M6*25 x6
  • Parafusos de Adaptador de Hélice M6*45 x6
  • Parafusos de Hélice M6*60 x6
  • Autocolante x2

Aplicações

  • Sistemas de propulsão de drones tripulados
  • Aeronaves eVTOL, UAVs de carga e plataformas de paramotor elétrico
  • Projetos que requerem combinações de ESC + hélice validadas para configurações de alto empuxo

Detalhes

MAD M50C35 PRO IPE Manned Drone Motor

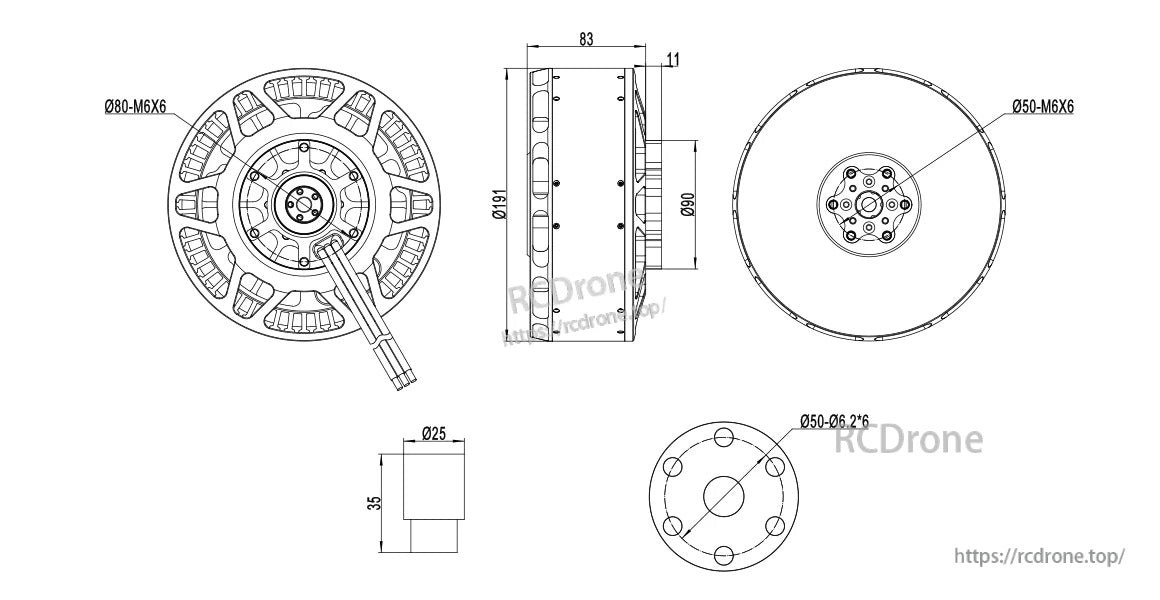

MAD Desenhos do motor M50C35 PRO IPE mostram as dimensões gerais e o layout dos furos de montagem para ajudar no planejamento da instalação.

MAD M50C35 PRO IPE Manned Drone Motor

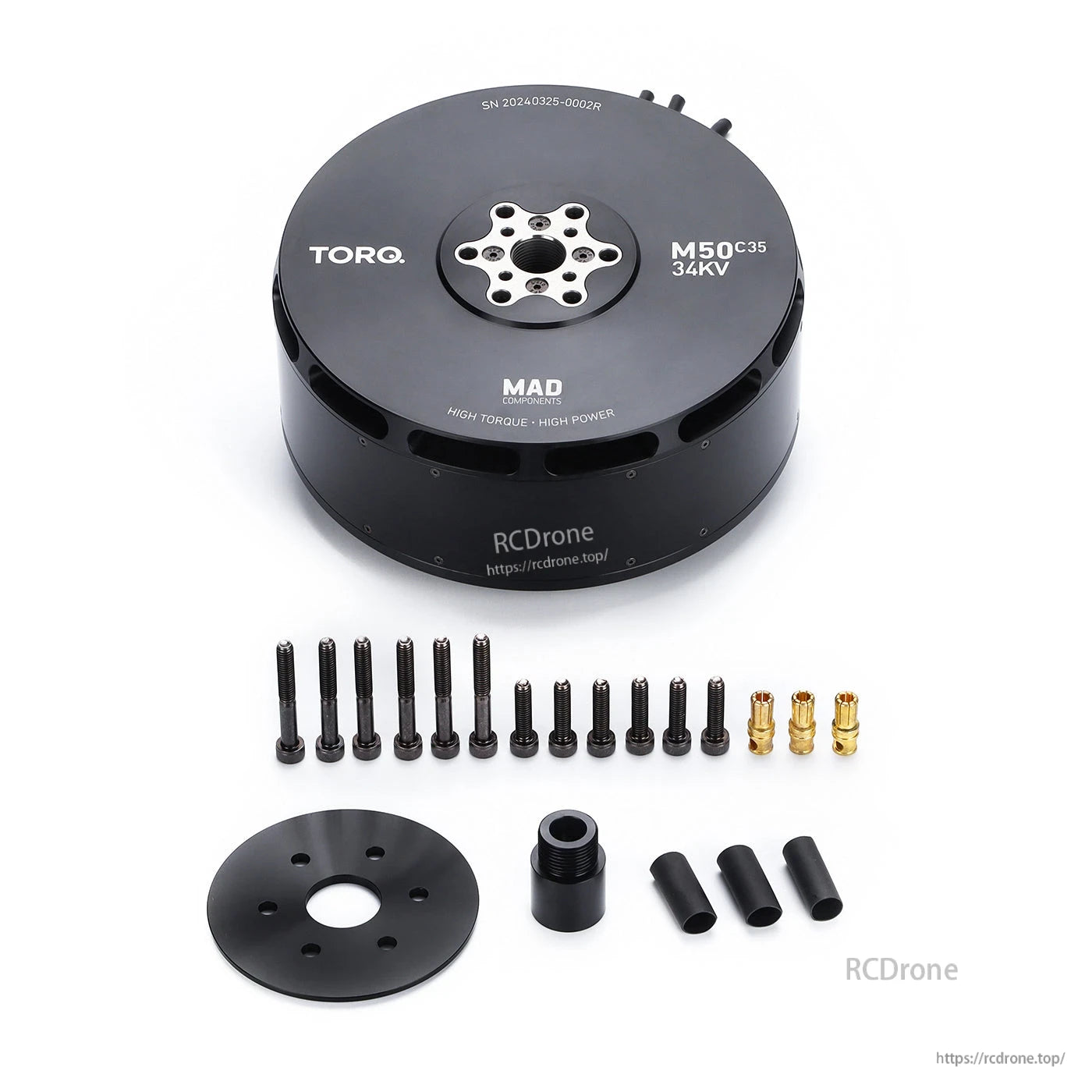

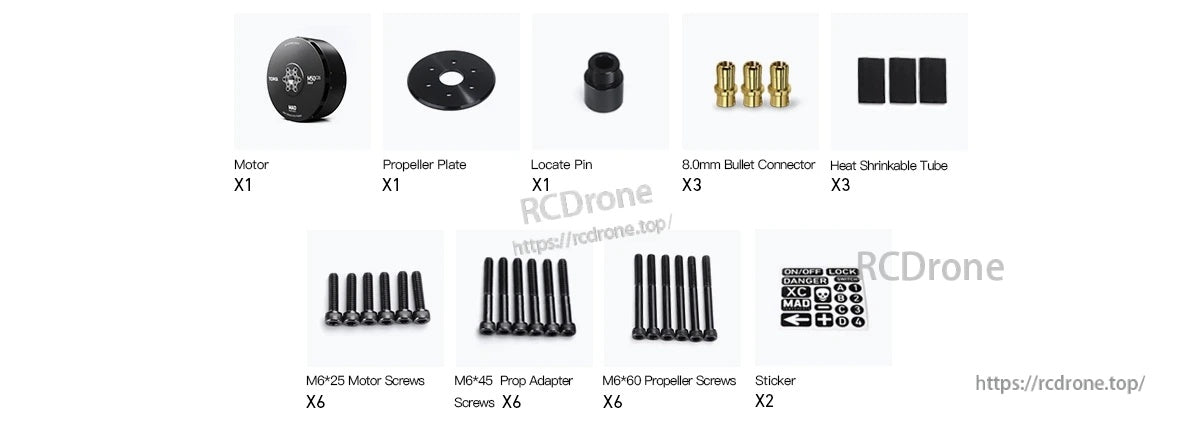

O pacote do motor MAD M50C35 PRO IPE inclui uma placa de hélice, pino de localização, conectores bullet de 8.0mm, tubo termorretrátil, parafusos de montagem e autocolantes para instalação.

MAD M50C35 PRO IPE Manned Drone Motor

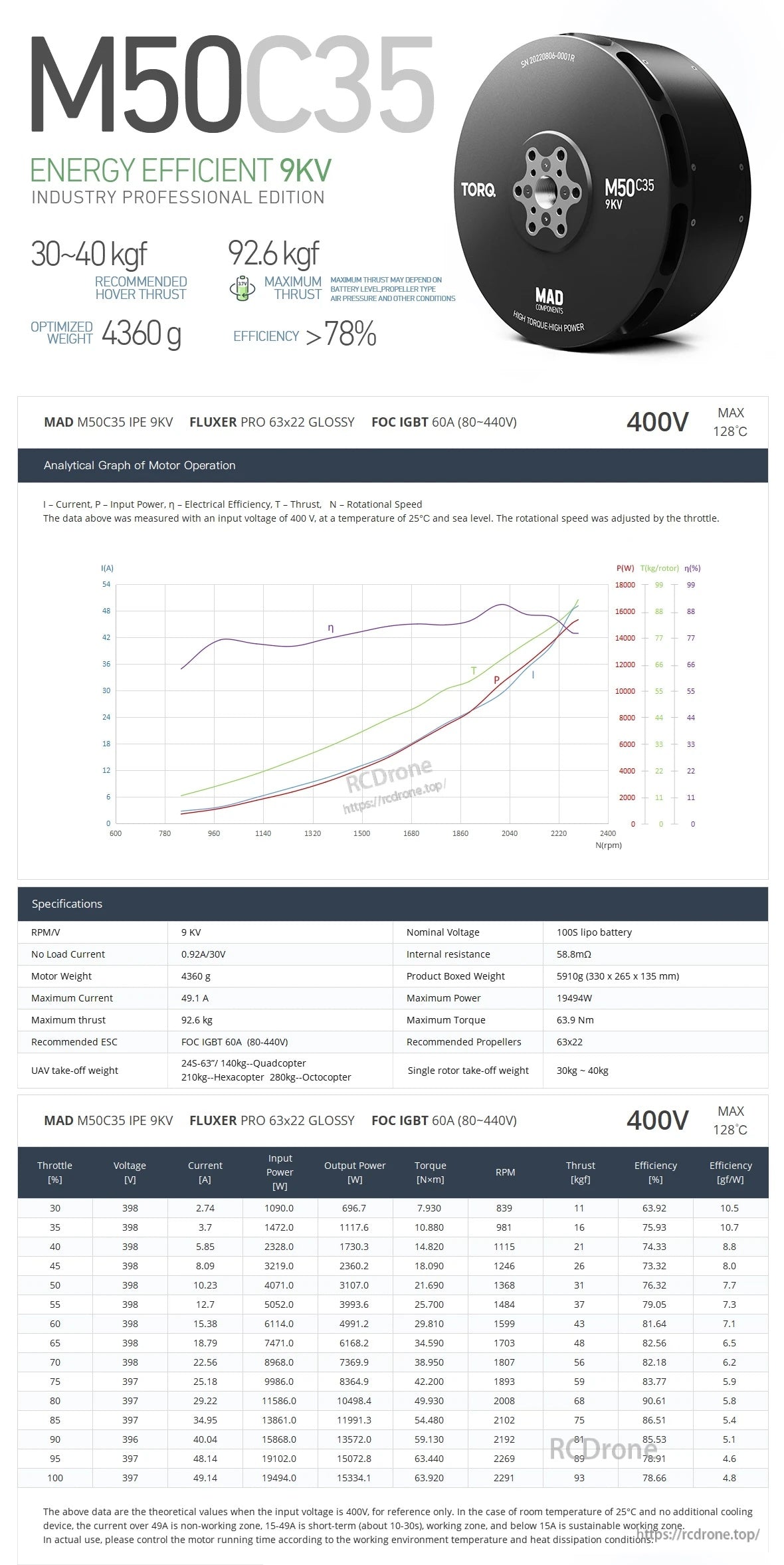

Os dados de desempenho do motor MAD M50C35 incluem uma classificação de 9kW a 400V, com valores de empuxo e eficiência e uma tabela de especificações detalhada.

MAD M50C35 PRO IPE Manned Drone Motor

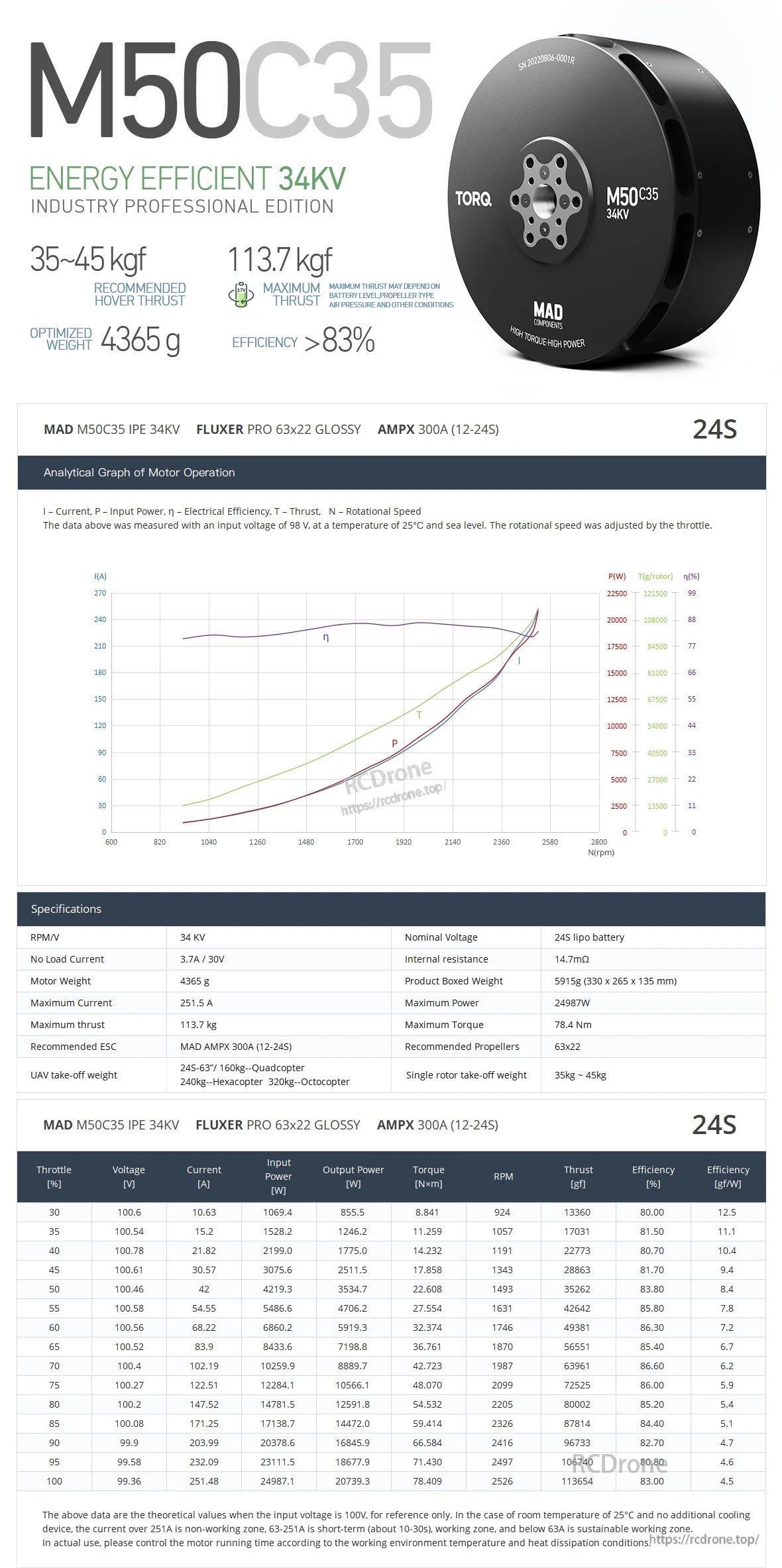

A ficha técnica do motor MAD M50C35 lista uma configuração 24S com dados de eficiência e empuxo, incluindo até 113,7 kgf de empuxo máximo.

MAD M50C35 PRO IPE Manned Drone Motor

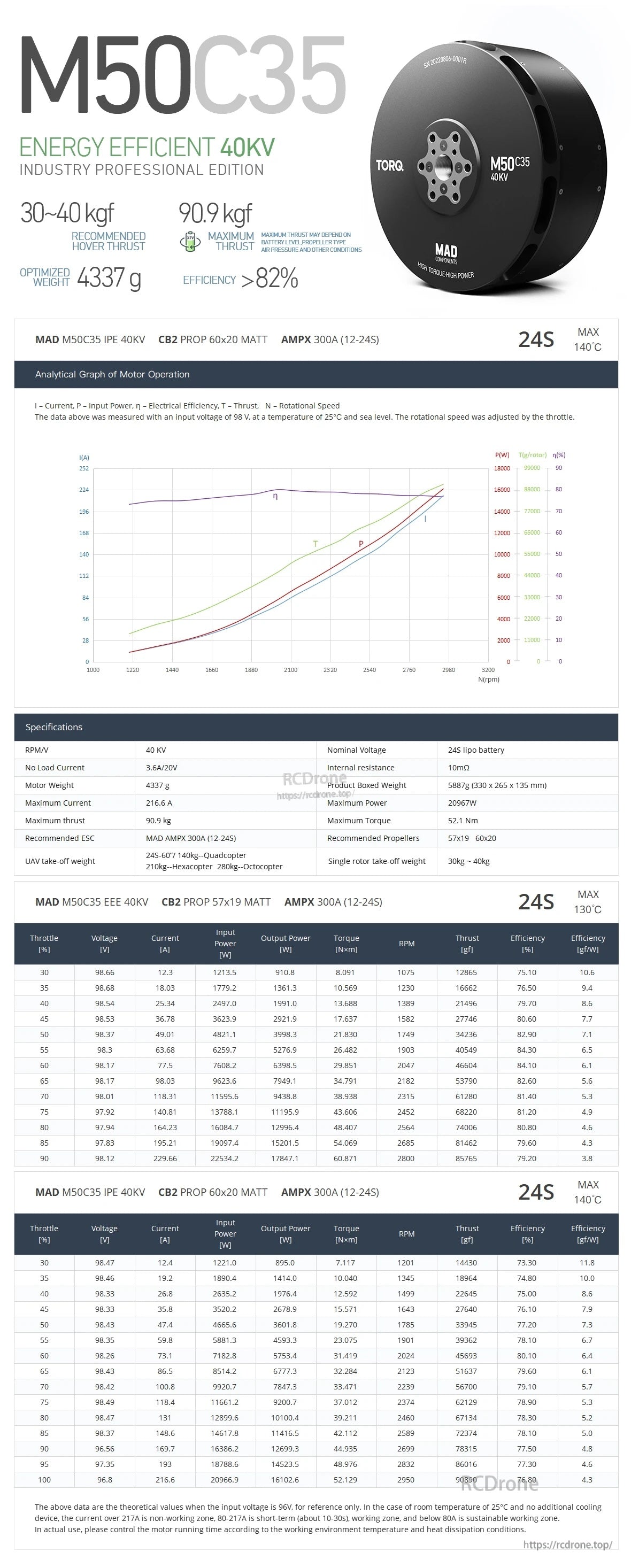

A ficha técnica do motor de drone M50C35 40KV lista números chave como faixa de 30–40 kgf, peso de 433,7 g e até 82% de eficiência, juntamente com curvas de desempenho e tabelas.
