Visão geral
O ViewPro Q40TIRM-HD é um sistema avançado de câmera gimbal que combina Zoom óptico de 40X, Resolução térmica de 1280x1024, e um Telêmetro a laser de 5 km (LRF) para precisão e versatilidade inigualáveis. Sua Sensor CMOS Sony de 1/2,8” garante qualidade de imagem Full HD, enquanto a capacidade de imagem térmica IR melhora a detecção em ambientes desafiadores. Com um Comprimento do foco térmico de 50 mm, alcance de guinada de ±360° e modos de rastreamento duplo, esta câmera se destaca em vigilância, busca e salvamento, inspeção industrial, e muito mais.
Principais características
- Zoom óptico de 40X com resolução Full HD: A câmera EO fornece imagens nítidas mesmo a longas distâncias, equipada com um sensor CMOS Sony de 2,13 MP.
- Imagem térmica: Alcança resolução de 1280x1024 com uma lente de foco de 50 mm, detectando veículos a até 6,4 km e humanos a até 2 km.
- Telêmetro a laser de 5 km: Oferece medição precisa de distância com desvio de ±1m e recursos de resolução de localização.
- Estabilização de Gimbal de 3 eixos: Garante uma filmagem suave com guinada de ±360°, inclinação de -45° a 125° e intervalo de rolagem de ±70°.
- Rastreamento avançado e detecção automática: Possui rastreamento de objetos EO/IR, estabilização de alvo em tempo real e funcionalidade de acompanhamento automático.
- Durabilidade robusta: Opera em temperaturas extremas (-20°C a 50°C) com resistência à água IP44 e construção compacta.
Especificações
Parâmetro de Hardware | |
Tensão de trabalho | 16V |
Tensão de entrada | 4S ~ 6S (14,8 V ~ 25,2 V) |
Tensão de saída | 5V (conectar com PWM) |
Corrente dinâmica | 800~1500mA @16V |
Consumo de energia | Média 12,8 W, Máx. 24 W |
Temperatura do ambiente de trabalho. | -20℃ ~ +50℃ |
Saída (opcional) | IP (RTSP/UDP 720p/1080p 25 fps/30 fps H264/H265) / SDI (1080P 30 fps) |
Armazenamento local | Cartão TF (até 512G, classe 10, FAT32 formatar) |
Formato de armazenamento de imagens em cartão TF | Formato JPG (1920*1080) |
Formato de armazenamento de vídeo em cartão TF | MP4 (1080P 30 fps) |
Método de controle | PWM / TTL / S.BUS / TCP / UDP |
Especificações do Gimbal | |
Alcance mecânico | Inclinação/Inclinação: -60°(para cima)~130°(para baixo), Rolagem: ±70°, Guinada/Pan: ±360°*N |
Alcance controlável | Inclinação/Inclinação: -45°~125°, Guinada/Pan: ±360°*N |
Ângulo de vibração | Inclinação/Rolagem/Guinada: ±0,02° |
Uma chave para o centro | √ |
Especificações da câmera EO | |
Sensor de imagem | 1/2,8" Sony Sensor CMOS |
Qualidade da imagem | Resolução máxima de 1080 (1920*1080) |
Pixel efetivo | 2,13 MP |
Lente zoom óptico | 40x, F=4,25~170mm |
Zoom digital | Desligado / MAX x2 ~ x32 |
Distância mínima do objeto | 0,1 / 1,5 / 3,0 / 5,0 / 10,0 m |
Ângulo de visão (D, H, V) | Ampla: 73,80° / 66,35° / 39,98° |
Telescópio: 2,16° / 1,90° / 1.11° | |
Modo AF | Automático / Um toque / Manual |
Íris | Fechar ~ F1.6 |
Velocidade do obturador | 1/1 ~ 1/30.000 seg |
Sistema de sincronização | Interno |
Relação S/N | mais de 50dB |
Iluminação mínima | Cor (1/30s, 79,5dB): 0,01 lux, BW (1/30s, 79,5dB): 0,002 lux |
DSS colorido (1/1s, 79,5 dB): 0,001 lux, DSS BW (1/1s, 79,5 dB): 0,0002 lux | |
Controle de exposição | Auto / Iris. Prioridade / Shut. Prioridade / Manual |
Controle de ganho (AGC) | 0 ~ 10 passos |
Balanço de branco | Automático / Um toque / Manual / Interno / Externo |
Luz de fundo | Desligado / BLC / HLC / WDR |
Desembaçar | Desligado / Manual / Automático |
Especificações do termovisor IR | |
Comprimento do foco | 50 mm |
Campo de visão horizontal | 17,5° |
Campo de visão vertical | 14,0° |
Distância de Detetive (Homem: 1,8x0,5m) | 2083 metros |
Reconhecer Distância (Homem: 1,8x0,5m) | 521 metros |
Distância Verificada (Homem: 1,8x0,5m) | 260 metros |
Distância de Detetive (Carro: 4,2x1,8m) | 6389 metros |
Reconhecer Distância (Carro: 4,2x1,8m) | 1597 metros |
Distância verificada (carro: 4,2x1,8m) | 799 metros |
Modo de trabalho | Termovisor de onda longa não refrigerado (8μm~14μm) |
Detector de pixel | 1280*1024 |
Distância entre pixels | 12μm |
Método de Foco | Lente primária atérmica |
LÍQUIDO | ≤40mK@25℃,F #1,0 |
MRTD | ≤400mK@25℃,F #1.0 |
Obturador | Obturador biestável |
Paleta de cores | Branco, preto, pseudo cor |
Zoom digital | 1x ~ 4x |
Tipo de termometria | Não suportado |
Rastreamento de objetos de câmera EO/IR | |
Taxa de atualização do pixel de desvio | 50Hz |
Atraso de saída do pixel de desvio | 5ms |
Contraste mínimo do objeto | 5% |
Relação sinal-ruído | 4 |
Tamanho mínimo do objeto | 32*32 pixels |
Tamanho máximo do objeto | 128*128 pixels |
Velocidade de rastreamento | ±48 pixels/quadro |
Tempo de memória do objeto | 100 quadros (4s) |
Os valores da raiz quadrada média do ruído de pulso na posição do objeto | < 0,5 pixel |
Telêmetro a laser infravermelho | |
Capacidade de medição | ≥5km para alvo grande (por exemplo, edifício) ≥3km para carro(2,3m×2,3m) ≥1,5km para pessoas(1,75m×0,75m) (Com base no valor típico: Visibilidade LOS: ≥8km Taxa de reflexão difusa: ≥0.3 Humildade: ≤80%) |
Precisão (valor típico) | ≤ ±1m (RMS) |
Comprimento de onda | Laser de pulso de 1535 nm |
Ângulo divergente | ≤ 0,5 mrad |
Frequência de medição | 1~10Hz |
Faixa de medição mínima | ≤20m |
Localização Resolução | Latitude e longitude do alvo |
Localizador de Ra | Meça a distância entre o objeto no centro da tela e o telêmetro a laser |
Características | |
OSD | Exibe o ângulo de guinada e inclinação do gimbal, ampliação, valor de alcance, duração da gravação do cartão, GPS e altitude da aeronave ou ponto de alcance do alvo GPS e altitude (escolha um deles e ponto de alcance do alvo GPS e altitude), data e hora |
Geocodificação | Exibir hora e coordenada GPS na imagem exif |
Leitura de cartas online | SMB lê imagens ou vídeos / HTTP lê imagens ou vídeos |
KLV (UDP) | Gravação de cartão ou reprodução de vídeo Viewlink |
ArduPilot / PX4 | Suporte (protocolo Mavlink) Opcional: Suporte ao recurso Siga-me do Ardupilot |
Costura de vídeo | EO+IR /IR+EO /EO /IR |
Saída de fluxo de vídeo duplo | Não suporta (saída de dois fluxos EO e IR) |
Informações de embalagem | |
NO | 1662±10g (versão Viewport com Viewport) |
Medidas do produto. | 146,9*145*228,8 mm (versão padrão) / 146,9*145*237,8 mm (versão Viewport com Viewport) |
Acessórios | 1pc dispositivo de câmera gimbal, parafusos, cilindros de alumínio, bolas de amortecimento, 1pc cabo USB para TTL / caixa de plástico de alta qualidade com almofada de espuma |
GW | Cerca de 3389g |
Medidas do pacote. | 350*300*250 mm |
Aplicações
O Q40TIRM-HD é ideal para:
- Vigilância: Monitore áreas urbanas e industriais com precisão.
- Inspeção de dutos: Detecte vazamentos ou danos em longas distâncias.
- Busca e Resgate: Localize indivíduos ou veículos em missões críticas.
- Inspeção Industrial: Imagens térmicas para verificações de instalações e equipamentos.
O ViewPro Q40TIRM-HD é uma solução abrangente para profissionais que buscam precisão, confiabilidade e flexibilidade inigualáveis em vários ambientes desafiadores.
O gimbal para drone ViewPro Q40TIRM-HD possui rastreamento de objetos, zoom óptico de 40x, sensores triplos e imagens térmicas de alta resolução de 1280*1024. Ele também inclui um sensor CMOS Sony de 1/2,8" e um telêmetro a laser SKM.
Os recursos incluem um zoom óptico de 40x, gravação de vídeo full HD e zoom digital de 4x. A câmera também captura imagens de alta qualidade com uma resolução efetiva de pixels de 2,13 MP. Além disso, ela possui um sensor térmico infravermelho com classificação IP44, bem como um gimbal de 3 eixos para fotos estáveis.
Distância DRI longa: 1,8 m x 0,5 m, verificado a 2083 m. Reconhecido a 521 m, identificado a 260 m. Tamanho do veículo: 2,3 m x 2,3 m, verificado a 6389 m, reconhecido a 1597 m e identificado a 799 m.
O ViewPro Q40TIRM-HD Drone Gimbal possui um telêmetro a laser LRF que mede distâncias de até 5000 metros, com um algoritmo de resolução de localização que exibe com precisão as coordenadas GPS dos objetos. Este design melhora a precisão e é adequado para aplicações como topografia, mapeamento e navegação ao ar livre.
O estabilizador para drone ViewPro Q40TIRM-HD apresenta um alcance de guinada de mais de 360 graus, com foco na estabilização de três eixos, com ajustes de rotação e inclinação de mais 70 a menos 450 e até 1250, respectivamente.

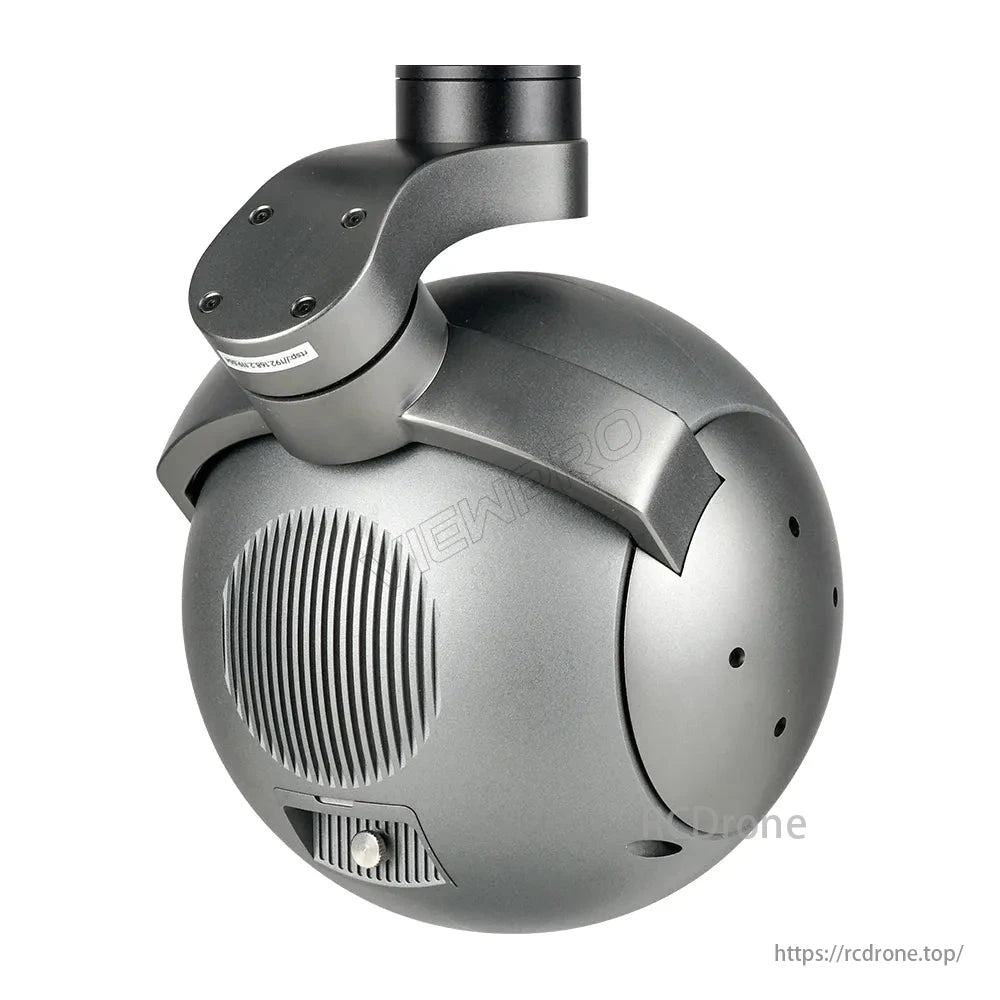

O design aerodinâmico em formato de bola, feito de liga de alumínio por meio de processamento CNC preciso, melhora a resistência ao vento e o resfriamento, resultando em maior tempo de voo e melhor estabilização de imagem.
O design aerodinâmico em formato de bola, feito de alumínio com processamento CNC preciso, melhora a resistência ao vento e o resfriamento para maior tempo de voo e melhor estabilização de imagem.
O ViewPro Q40TIRM-HD Drone Gimbal apresenta vários métodos de saída e controle de vídeo. Controle ângulos usando PWM, S.Bus ou IttL. O gimbal também tem uma saída de controle de guinada com suporte IP (RTP/UDP) para resoluções de até 720p a 25 fps ou H.264/H.265. Além disso, ele oferece saída SDI a 1080p a 30 fps.
O gimbal de drone ViewPro Q40TIRM-HD oferece mais funções compatíveis com Mavlink, fornecendo metadados KLV. Ele suporta várias plataformas, como Viewlink, Vstation, MissionPlanner QGC e SmartAP, permitindo saída de fluxo de vídeo via protocolo HTTP e MAVLINK. Isso permite integração perfeita com uma variedade de sistemas.
O gimbal para drone ViewPro Q40TIRM HD tem um design de 3 eixos com rotação de 360° e inclinação de 180° para imagens estabilizadas, gravando até 4K/30 fps para várias aplicações, como vigilância e inspeção.
ViewPro Q40TIRM-HD Drone Gimbal: Uma comparação entre Q4OTIRM-HD e U3OTIRM-HD, apresentando um gimbal de 3 ou 2 eixos com zoom óptico de 40x. O termovisor IR fornece imagens de alta qualidade com resolução de até 1280*1024. Outras especificações incluem lente de 50 mm, peso líquido de 1475 g e dimensões de 155*13,5 mm.
O ViewPro Q40TIRM-HD Drone Gimbal apresenta um design compacto com dimensões de 78 mm (comprimento) x 78 mm (largura) x 23,5 mm (altura). A caixa externa mede 345 mm (comprimento) x 225 mm (largura). O pacote inclui uma caixa Pelican, uma XL Viewport, um cartão micro-SD de 32G e vários componentes, como esferas de amortecimento, cilindros de alumínio, parafusos M3 e cabos de pino TTL.
