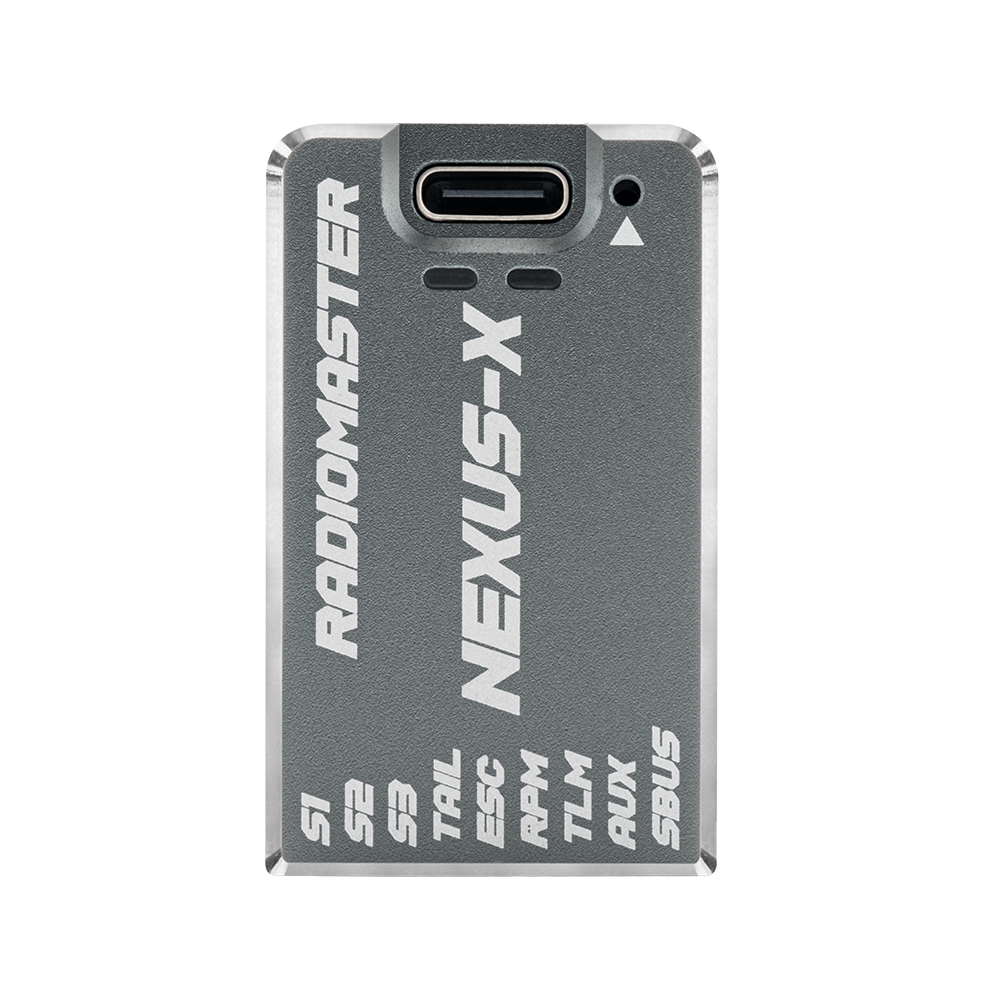

RadioMaster NEXUS-X Helikopter Uçuş Kontrolcüsü Rotorflight 2.2 için - STM32F722, 256MB Blackbox, CNC Kasa

Genel Bakış

RadioMaster NEXUS-X, RF 2.2 için özel olarak tasarlanmış bir helikopter uçuş kontrol cihazıdır ve uyumluluk, stabilizasyon performansı ve temiz kurulum üzerine odaklanmaktadır. STM32F722 MCU'su ile birlikte bir ICM42688P 6 eksenli MEMS hareket izleyici kullanır ve genişletilmiş veri kaydı ve ayarlama için yükseltilmiş 256MB yerleşik Black Box içerir.

Kontrol cihazı, geniş bir alıcı protokolü yelpazesi için çok işlevli UART bağlantısı sağlar ve Plug’n’Play lehimsiz RP3-H ExpressLRS alıcılarını destekler (alıcı ayrı satılmaktadır). CNC işlenmiş alüminyum kasa, elektroniği korumaya yardımcı olurken bir ısı emici olarak da işlev görür ve sıkı montajlar için dahil edilen uzatıcı aracılığıyla USB-C erişimi desteklenmektedir.

Ana Özellikler

• RF 2 için tasarlanmıştır.2 uyumluluk
• MCU: STM32F722
• Jiroskop/IMU: ICM42688P 6 eksenli MEMS
• 256MB yerleşik flaş bellek ile entegre Kara Kutu
• Koruma ve soğutma için CNC alüminyum kasa
• Alıcı ve çevresel entegrasyon için çok fonksiyonlu UART portları
• Alıcı desteği: CRSF, ELRS, GHOST, S.BUS, SUMD, IBUS, XBUS, EXBUS, PPM, MSP
• RP3-H ExpressLRS alıcıları için Tak ve Çalıştır konektör desteği (ayrı satılır)
• Servo çıkışları: S1, S2, S3, KUYRUK (12V'a kadar)
• Kuyruk servosu ve kuyruk motorunu destekler
• USB-C arayüzü ve FC-Boot erişimi
• RF Kurtarma özelliği

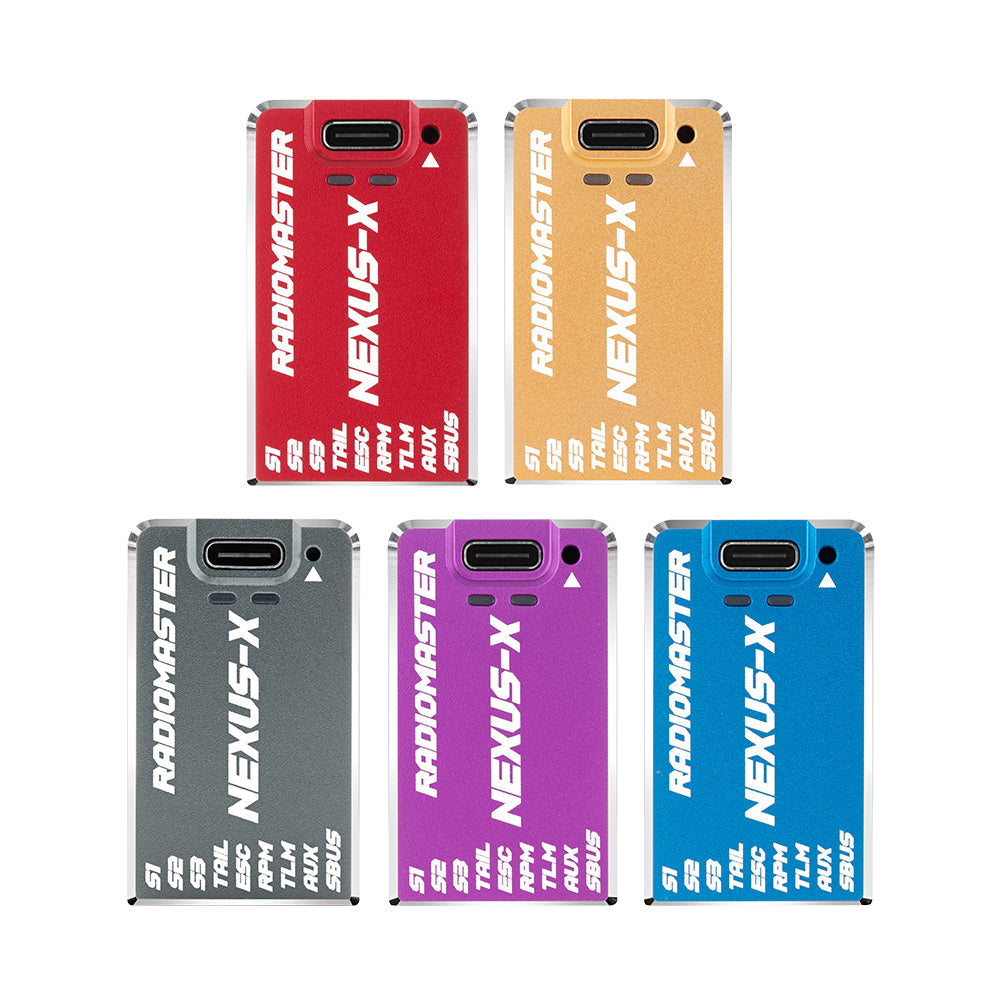

• Opsiyonel kasa renkleri: Gri / Altın / Kırmızı / Mavi / Mor

Özellikler

İçindekiler

• 1 x NEXUS-X Kontrol Sistemi
• 3 x JST-GH 4 telli pigtail kablolar
• 1 x JST-GH'den servo fişine (Dupont 3-pin konnektör)
• 1 x Ultra hafif ve esnek USB-C uzatma kablosu
• 1 x Type-C uzatma kablosu
• 1 x JST-ZH1.5 “DSM” telemetri kablosu (sadece telemetri; DSM alıcılarını desteklemez)
• 1 x Voltaj telemetri kablosu
• 3 x 3M çift taraflı montaj bandı
• 2 x Isı shrink tüpü
• 1 x Envanter kartı

Uygulamalar

• RF 2.2 / Rotorflight 2.2 kullanan helikopter yapımları
• Ayar için yerleşik Black Box kaydı gerektiren kurulumlar
• CRSF, ELRS kullanarak alıcı entegrasyonları, S.BUS, ve diğer desteklenen protokoller

Kurulum ve kablolama soruları için iletişime geçin support@rcdrone.top or ziyaret edin https://rcdrone.top/.

Ayrıntılar

Rotorflight 2.2 için özel olarak tasarlanmış NEXUS-X, kolay kurulum ve ayar için temiz USB-C erişimi ile kompakt bir düzeni birleştirir.

STM32F722 işlemcisi ile eşleştirilmiş ICM42688P 6 eksenli IMU, hızlı stabilizasyon tepkisi ve tutarlı uçuş hissi sunar.

Genişletilmiş 256MB yerleşik Kara Kutu belleği, sorun giderme, ayarlama ve performans incelemeleri için daha uzun günlükler kaydeder.

CNC işlenmiş alüminyum kasa, elektroniği korumaya yardımcı olurken, sıkı helikopter çerçevelerinde ısı emici olarak da görev yapar.

Önemli teknik özellikler, kurulumdan önce alıcı desteğini, UART haritalamasını, güç giriş aralığını ve telemetri seçeneklerini onaylamaya yardımcı olur.

44.7 × 26.5 × 12.3 mm boyutları, kontrol cihazının tam bağlantıyı korurken kolayca yerleştirilmesini sağlar.

Temiz bir montaj için gereken her şey, JST-GH kabloları ve bir USB-C uzatıcıdan montaj bandı ve ısı küçültme malzemesine kadar dahildir.
