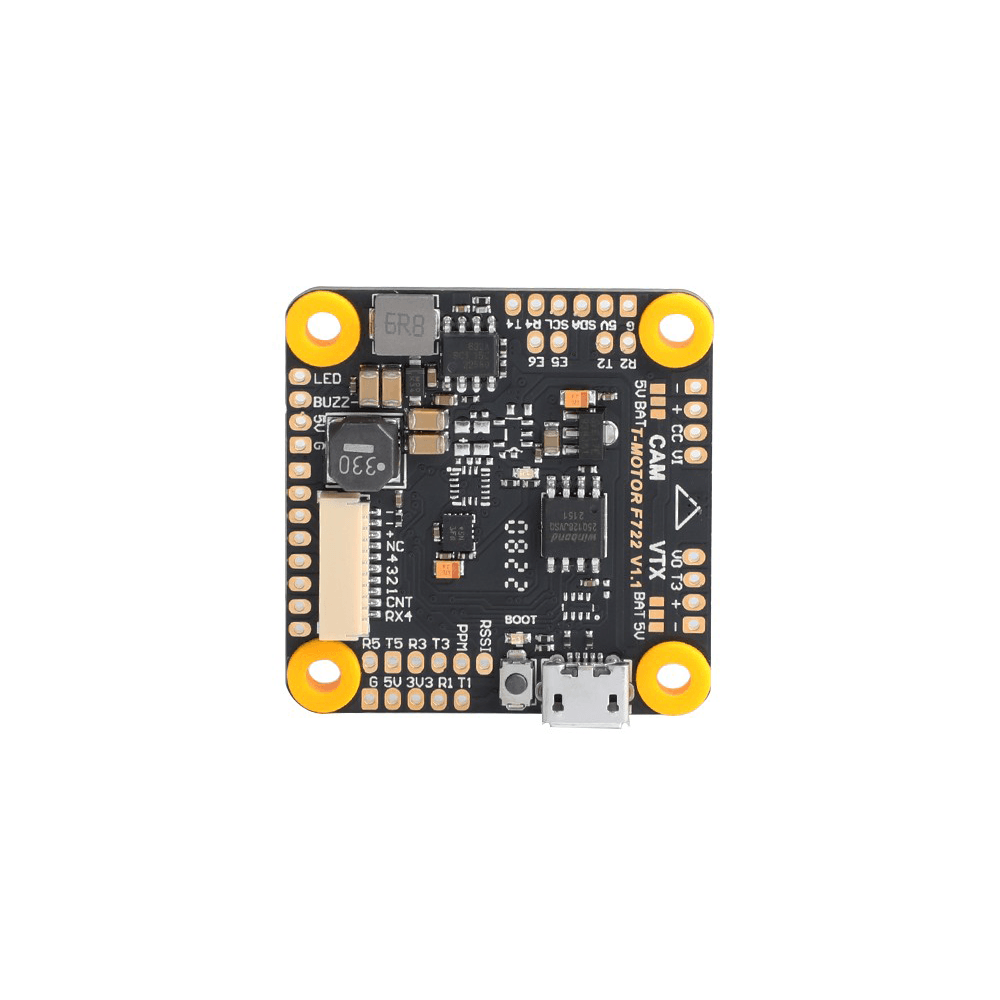

• T-Motor F7 30.5mm*30.5mm Flight Controller, T-Motor F7 30.5x30.5mm flight controller board with micro USB port, boot button, and labeled CAM/VTX pads

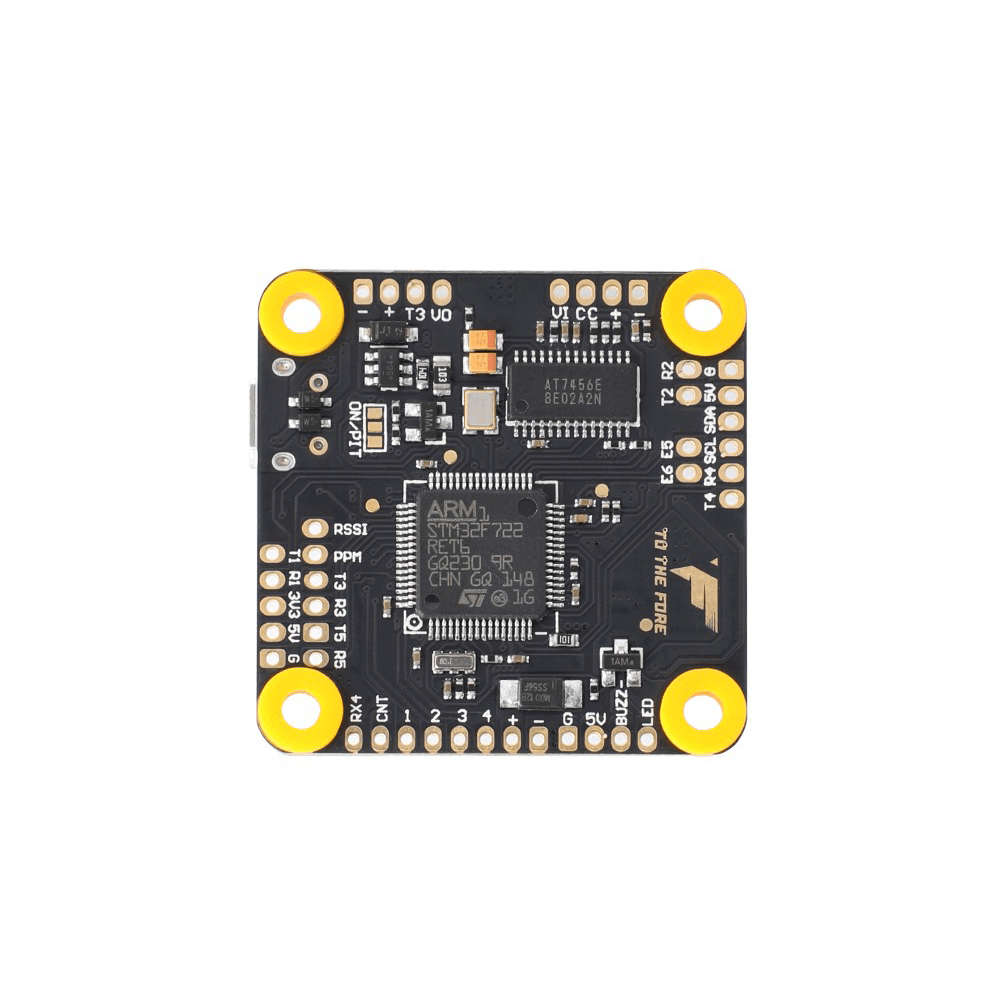

  • T-Motor F7 30.5mm*30.5mm Flight Controller, T-Motor F7 30.5x30.5mm flight controller board with STM32F722 chip, labeled solder pads, and four mounting holes

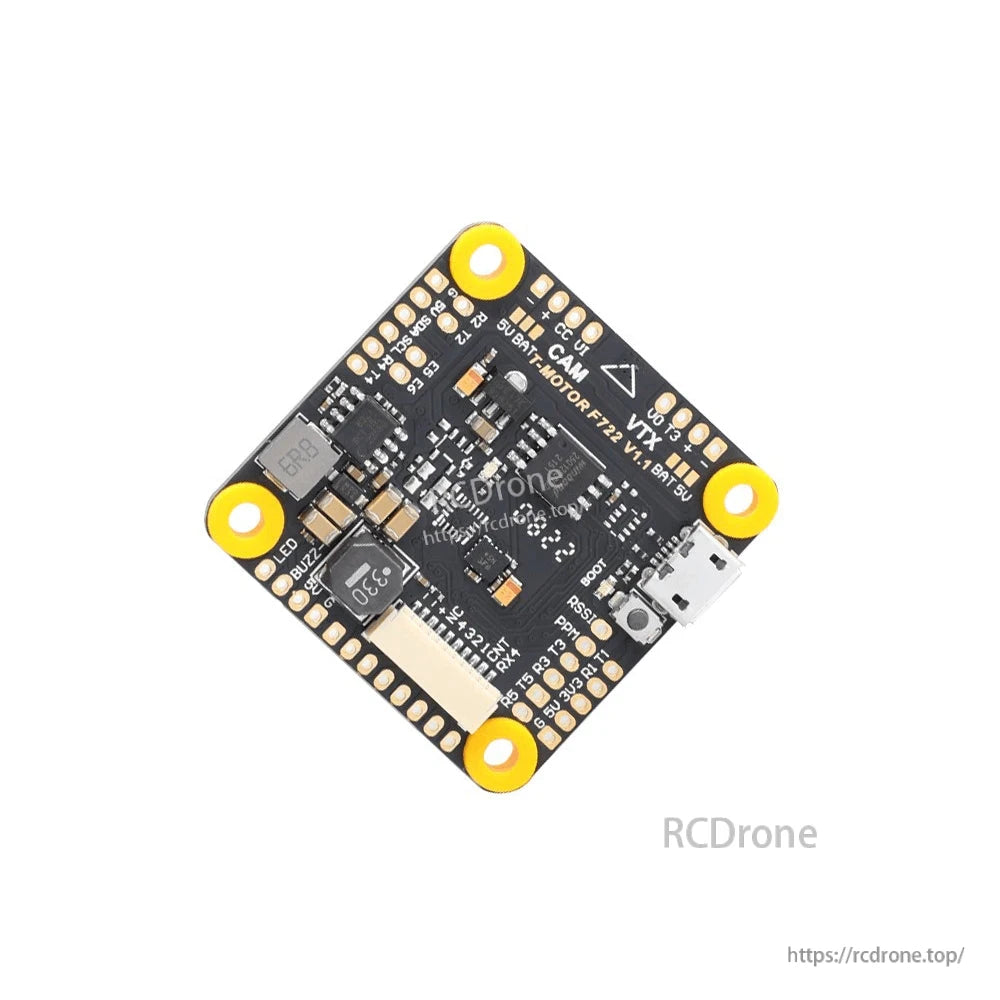

  • T-Motor F7 30.5mm*30.5mm Flight Controller, T-Motor F7 30.5x30.5mm drone flight controller board with micro USB port, boot button, and labeled solder pads

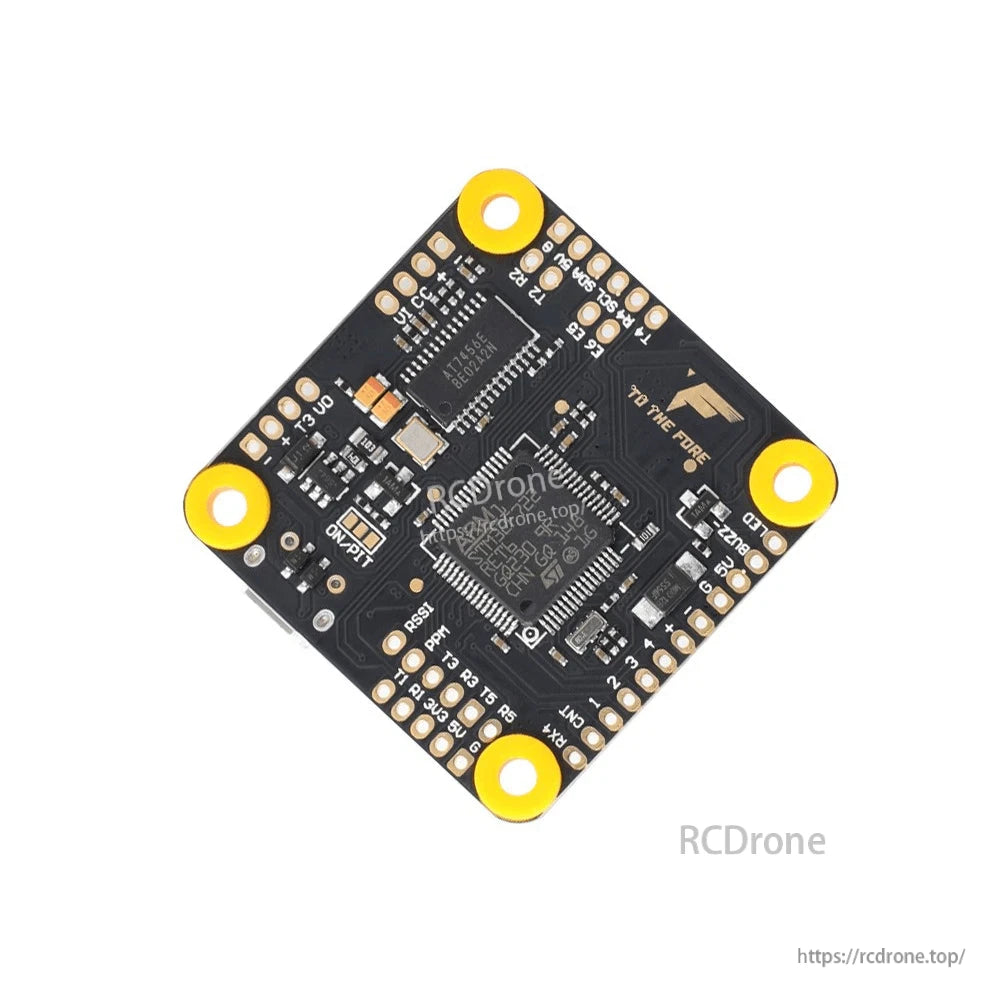

  • T-Motor F7 30.5mm*30.5mm Flight Controller, T-Motor F7 flight controller PCB with 30.5x30.5mm mounting holes, labeled pads for UART, SBUS, 5V, LED and buzzer
1 4

T-Motor F7 30.5mm*30.5mm Uçuş Kontrolcüsü FPV Drone'lar için, STM32F722RET6, BMI270, 5V/2A BEC

T-Motor F7 30.5mm*30.5mm Uçuş Kontrolcüsü FPV Drone'lar için, STM32F722RET6, BMI270, 5V/2A BEC

T-MOTOR

$75.00 USD
$75.00 USD
İndirim Tükendi
Vergiler dahil. Kargo, ödeme sayfasında hesaplanır.
Seçenekler
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Tüm ayrıntıları görüntüle

Genel Bakış

T-Motor F7, TMOTOR F45 ve F55 ESC ile sorunsuz çalışacak şekilde tasarlanmış, mantıksal bir düzene sahip FPV drone'lar için bir uçuş kontrol cihazıdır. Daha hızlı hesaplama hızı, daha hassas yanıt ve aşırı ısınma sorunlarını çözmeye yardımcı olmak için tasarlanmış bir VTX anahtarı fonksiyonu sunar.

Ana Özellikler

  • F7 uçuş kontrolörü tasarımı
  • Daha hızlı hesaplama hızı
  • Daha hassas tepki
  • VTX anahtar fonksiyonu (aşırı ısınma problemleri için kolay bir çözüm olarak tanımlanmıştır)
  • F55A PRO II ile eşleştirmek için optimize edilmiştir; kurulumdan sonra daha düşük montaj yüksekliği belirtilmiştir
  • Üretici tarafından tanımlandığı gibi 10 pinli silikon kablo ile bağlanabilir
  • Arayüz figüründe gösterilen notlar: tüm UART'lar Telemetri ve SBUS'u destekler; Telemetri UART'ın TX'ine bağlanır; SBUS UART'ın RX'ine bağlanır; ADC-CURRENT ESC akım arayüzüne bağlanmayı gerektirir; UART4-RX, telemetri verilerini okumak için ESC telemetri bağlantısına ihtiyaç duyar

Teknik Özellikler

Ürün Ayrıntılar
Ana kontrol çipi STM32F722RET6
Jiroskop BMI270
Barometre Opsiyonel (İlgili bir ihtiyacınız varsa lütfen tedarikçi ile iletişime geçin)
RAM 16M üzerinde
Giriş voltajı 12V-25.2V (3-6S)
BEC 5V/2A
Boyut 37MM*37MM
Montaj mesafesi 30.5mm*30.5mm
Ağırlık 7g
Firmware TMOTORF7 (BetaFlight)

Müşteri hizmetleri: https://rcdrone.top/ veya support@rcdrone.top

Neler Dahil

  • 10 pin silikon kablo (belirtilmiştir)
  • Diğer markaların 4-in-1 ESC ve uçuş kontrol cihazını bağlamak için yumuşak kablo ve yapıştırıcı kabuk (belirtilmiştir)

Uygulamalar

  • 30.5mm*30.5mm montaj desenine sahip FPV dronları için uçuş kontrol cihazı
  • TMOTOR F45 ve F55 serisi ESC (F55A PRO II ve F45A V2 dahil) kullanarak yapılan yapılar.0 olarak gösterildi)
  • 4'ü 1 arada ESC ve uçuş kontrol yığınları, tanımlanan 10 pin bağlantı yöntemi kullanılarak

Ayrıntılar

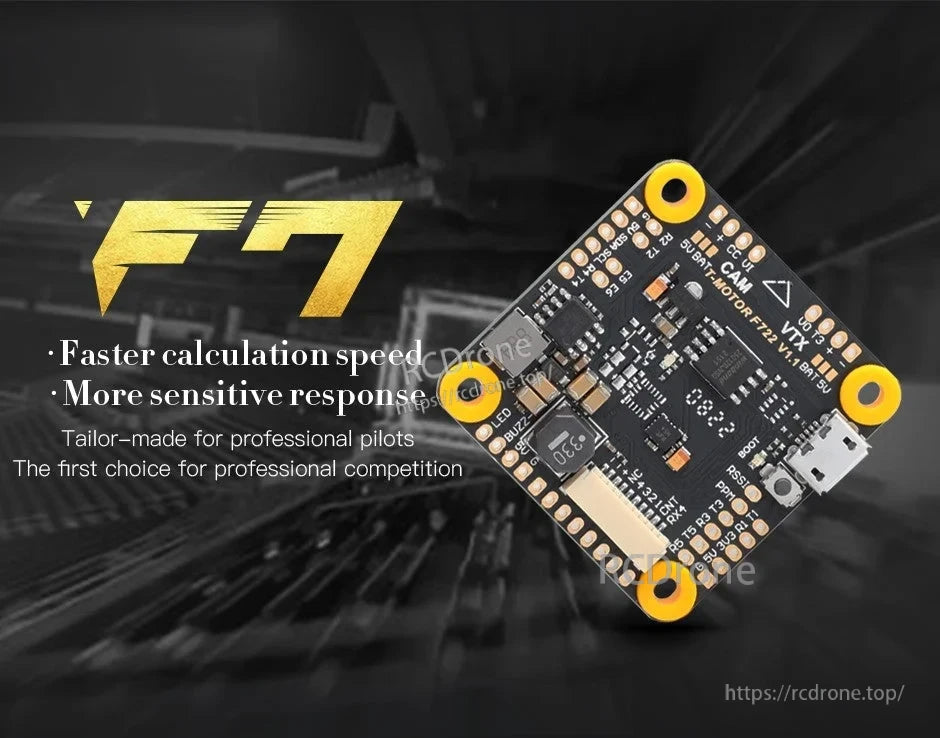

T-Motor F7 30.5mm*30.5mm Flight Controller, T-Motor F7 30.5x30.5mm flight controller board with USB port, boot/reset buttons, and labeled CAM/VTX pads

T-Motor F7 uçuş kontrolcüsü, CAM, VTX, 5V ve toprak için açıkça etiketlenmiş pad'ler ile 30.5×30.5mm montaj desenini kullanır, ayrıca kurulum için boot/sıfırlama butonları bulunmaktadır.

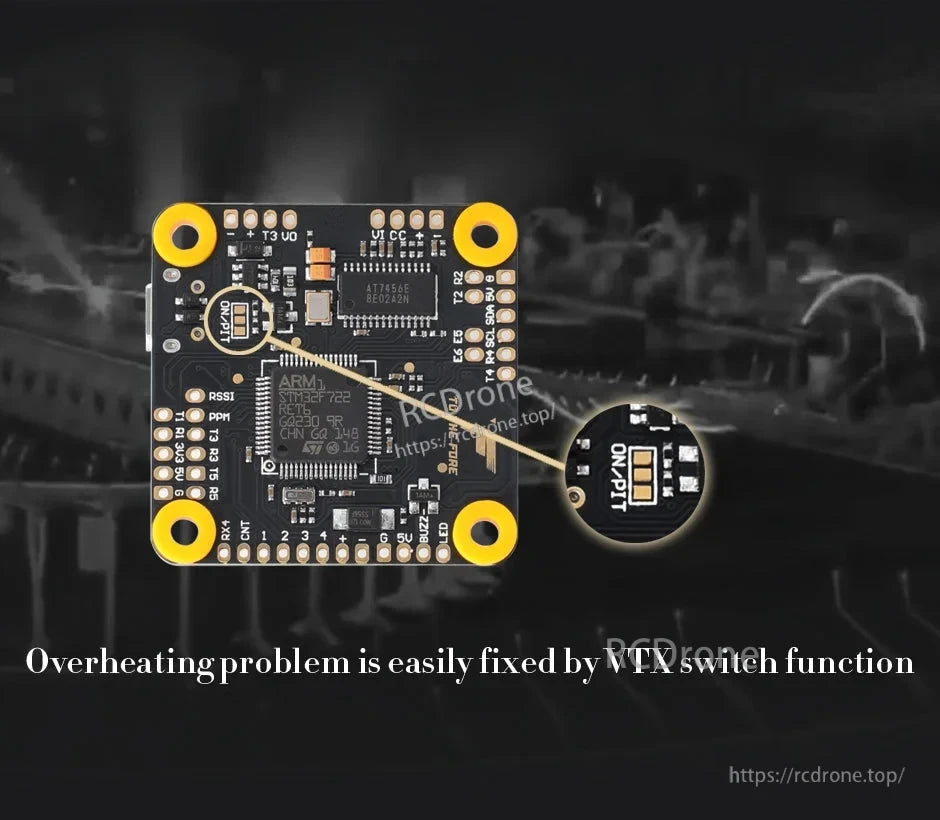

T-Motor F7 30.5mm*30.5mm Flight Controller, T-Motor F7 30.5x30.5mm flight controller board with highlighted VTX ON/PIT switch and labeled pads

Dahili VTX ON/PIT anahtarı, kurulum ve soğutma molaları sırasında video vericinizin kontrolünü sağlamak için basit bir yol sunar.

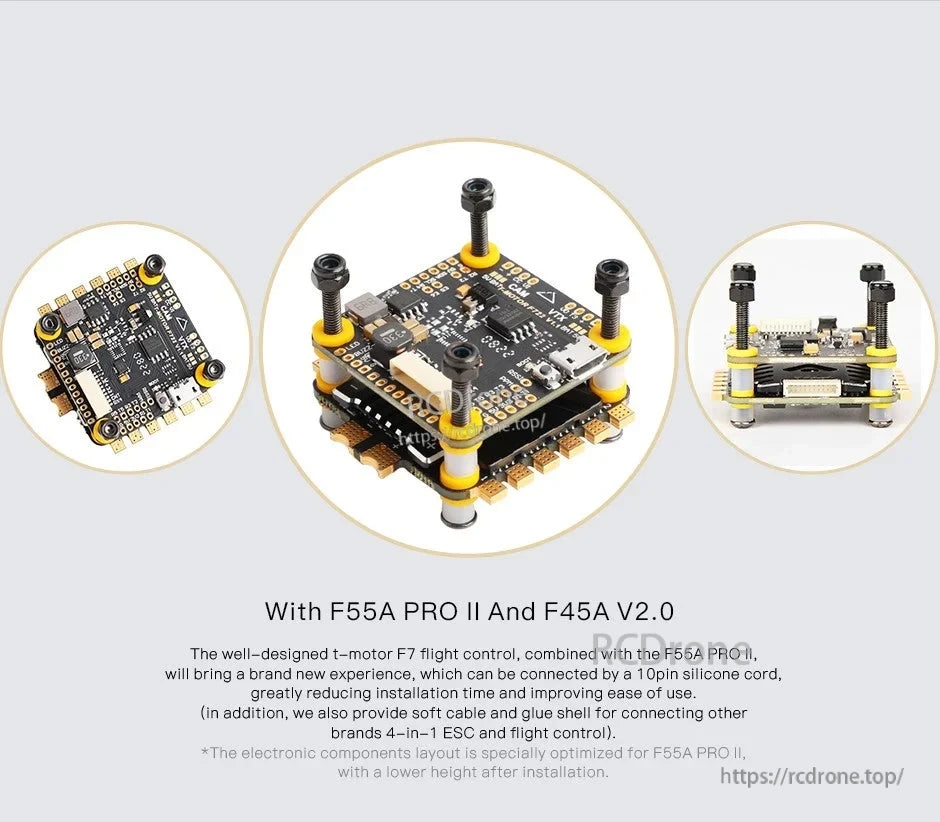

T-Motor F7 30.5mm*30.5mm Flight Controller, T-Motor F7 30.5×30.5mm flight controller stack with micro USB port, mounting hardware, and ESC below

T-Motor F7 30.5×30.5mm uçuş kontrolcüsü, düzenli ve sağlam bir yapı için bir ESC ve montaj donanımı ile yığılmış olarak gösterilmektedir.

T-Motor F7 30.5mm*30.5mm Flight Controller, T-Motor F7 flight controller pinout diagram with USB port, boot button, and labeled CAM/VTX, UART and ESC pads

T-Motor F7 uçuş kontrolcüsü, CAM/VTX, UART, I2C ve ESC bağlantıları için açıkça etiketlenmiş lehim pad'leri ile 30.5×30.5mm montaj desenini kullanır.
