وحدة تحكم طيران JHEMCU F411ELVTX F411 AIO مع VTX بقوة 5.8G 400mW، و ESC بقدرة 12A & ELRS 2.4G
وحدة تحكم طيران JHEMCU F411ELVTX F411 AIO مع VTX بقوة 5.8G 400mW، و ESC بقدرة 12A & ELRS 2.4G
JHEMCU
تعذر تحميل توفر الالتقاط
نظرة عامة

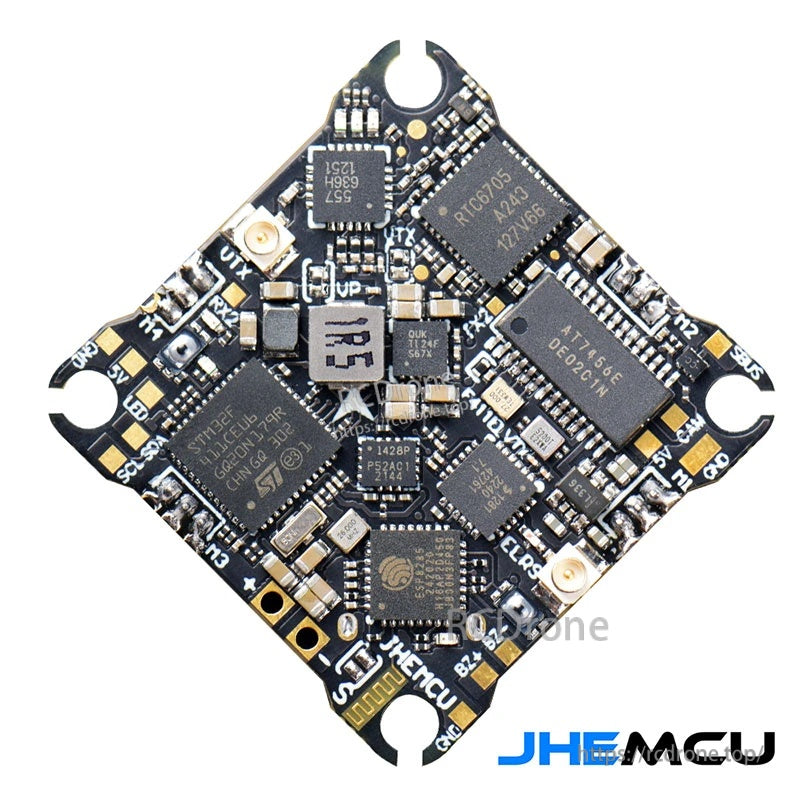

JHEMCU F411ELVTX هو لوحة تحكم طيران AIO (الكل في واحد) F411 تدمج جهاز إرسال فيديو تناظري 5.8G بقوة 400mW، ووحدة تحكم إلكترونية للسرعة 12A 4-in-1، ومستقبل ELRS 2.4G لبناءات FPV المدمجة. يجمع بين التحكم في الطيران، ونقل الفيديو، وتشغيل المحرك، واستقبال الراديو ExpressLRS على لوحة PCB واحدة لتقليل الأسلاك وتبسيط التثبيت.
الميزات الرئيسية
- جهاز إرسال فيديو 5.8G مدمج مع تحكم SmartAudio ("TBS Smart Audio" معروض)
- مستقبل ELRS 2.4G مدمج مع اتصال هوائي 2.4G على اللوحة
- وحدة تحكم إلكترونية للسرعة 12A 4-in-1 مدمجة
- منفذ Micro USB
- مفاتيح تمهيد على اللوحة: مفتاح DFU BOOT ومفتاح ELRS BOOT
- مؤشرات الحالة المعروضة: حالة VTX، مؤشر الطاقة، حالة FC، مؤشر حالة المستقبل LED
- الرقائق/الدوائر المتكاملة المذكورة: STM32F411 MCU، شريحة AT7456E OSD، جيروسكوب/مقياس تسارع ICM-42688-P، مذبذب كريستالي Epson، شريحة RF ELRS، شريحة نقل RF 5.8G، شريحة الطاقة، GD32F130 (5.8G MCU)، ESC MCU، مستشعر التيار
للحصول على مساعدة في التوصيل أو الإعداد، اتصل بـ [email protected] or قم بزيارة https://rcdrone.top/.
المواصفات
| النموذج | JHEMCU F411ELVTX |
| وحدة التحكم في الطيران MCU | STM32F411 |
| شريحة OSD | AT7456E |
| جيروسكوب/مقياس تسارع | ICM-42688-P |
| مستقبل مدمج | 2.4G ELRS (شريحة ELRS RF + ELRS ESP MCU معروضة) |
| VTX مدمج | 5.8G، حتى 400mW (يظهر التحكم في SmartAudio) |
| ESC | 12A (يظهر على اللوحة "12A") |
| USB | Micro USB |
| علامة البطارية (كما هو مطبوع/مرسوم) | يظهر على اللوحة PCB "2-4S"؛ يشير مخطط الأسلاك إلى "1-2S Lipo Battery" |
جدول قناة / تردد VTX (كما هو موضح)
| الفرقة | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|---|---|---|---|---|---|---|---|---|
| BOSCAM_A | 5865 | 5845 | 5825 | 5805 | 5785 | 5765 | 5745 | 5725 |
| BOSCAM_B | 5733 | 5752 | 5771 | 5790 | 5809 | 5828 | 5847 | 5866 |
| BOSCAM_E | 5705 | 5685 | 5665 | 5645 | 5885 | 5905 | 5925 | 5945 |
| FATSHARK | 5740 | 5760 | 5780 | 5800 | 5820 | 5840 | 5860 | 5880 |
| RACEBAND | 5658 | 5695 | 5732 | 5769 | 5806 | 5843 | 5880 | 5917 |
| LOWRACE | 5333 | 5373 | 5413 | 5453 | 5493 | 5533 | 5573 | 5613 |
مستويات طاقة VTX (كما هو موضح)
| المستويات | 5 |
| التسميات | 25 / 100 / 200 / 300 / 400 |
| القيم | 14 / 20 / 23 / 25 / 26 |
الأسلاك / الوسادات المعروضة
- وسادات الكاميرا المعروضة: GND / 5V / VID
- وسادات LED المعروضة: GND / +5V / LED
- وسادات UART المعروضة: TX2 / RX2
- وسادات I2C المعروضة: SDA / SCL
- وسادات الجرس المعروضة: BZ- / BZ+
- SBUS: نقطة اتصال SBUS القصيرة معروضة، مع ملاحظة أن توصيل مستقبل SBUS الخارجي يتطلب لحام وسادتين صغيرتين (كما هو موضح)

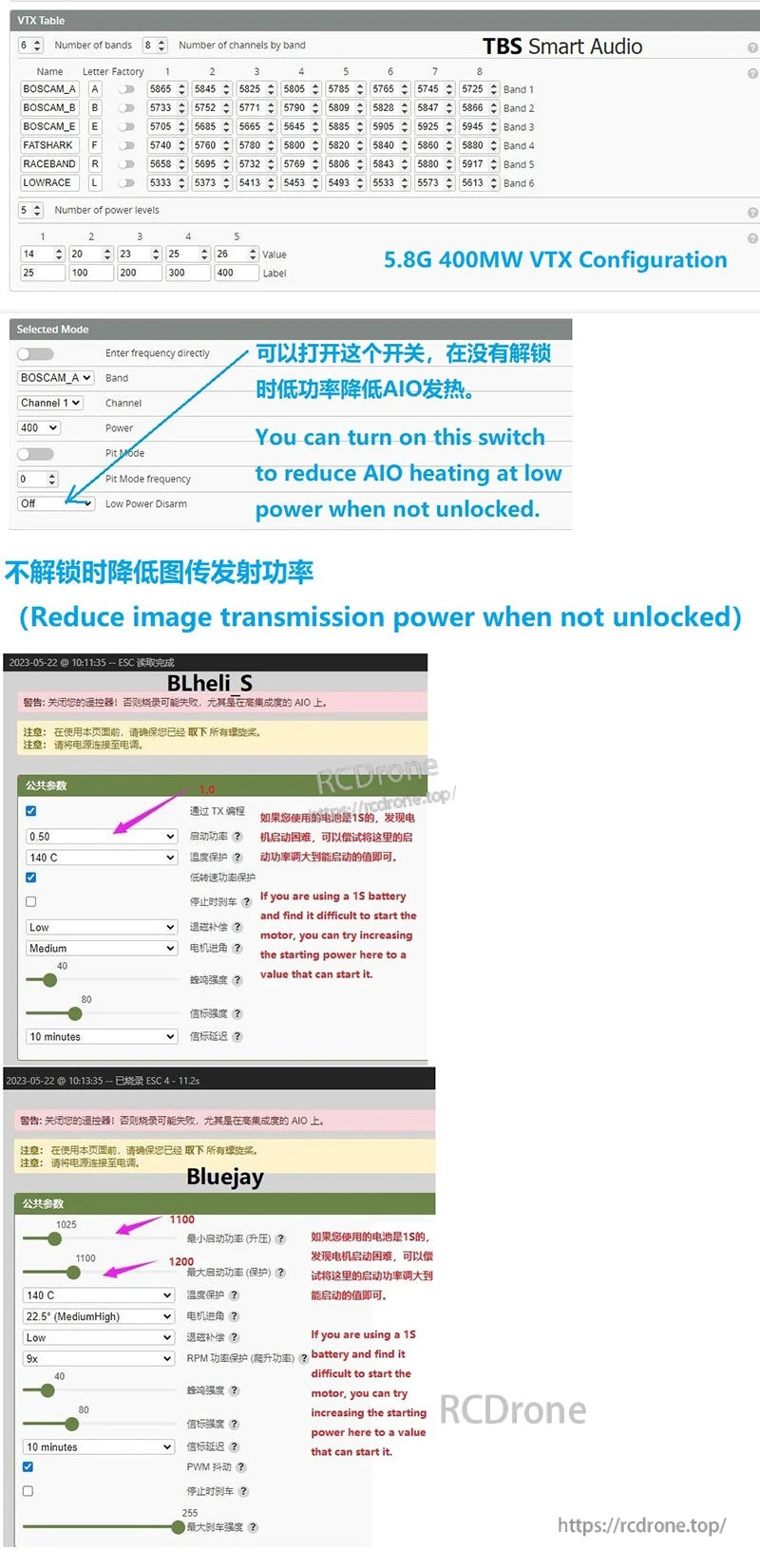

ملاحظات الإعداد المعروضة
- 5.شاشة تكوين 8G 400mW VTX ملاحظة: تمكين مفتاح يمكن أن يقلل من تسخين AIO عند الطاقة المنخفضة عندما لا يكون غير مقفل؛ النص المعروض "تقليل قوة نقل الصورة عندما لا يكون غير مقفل".
- لقطات شاشة تكوين ESC (BLHeli_S و Bluejay) تتضمن ملاحظة: إذا كنت تستخدم بطارية 1S وكان من الصعب بدء تشغيل المحرك، قم بزيادة قوة البدء إلى قيمة تبدأ المحرك.

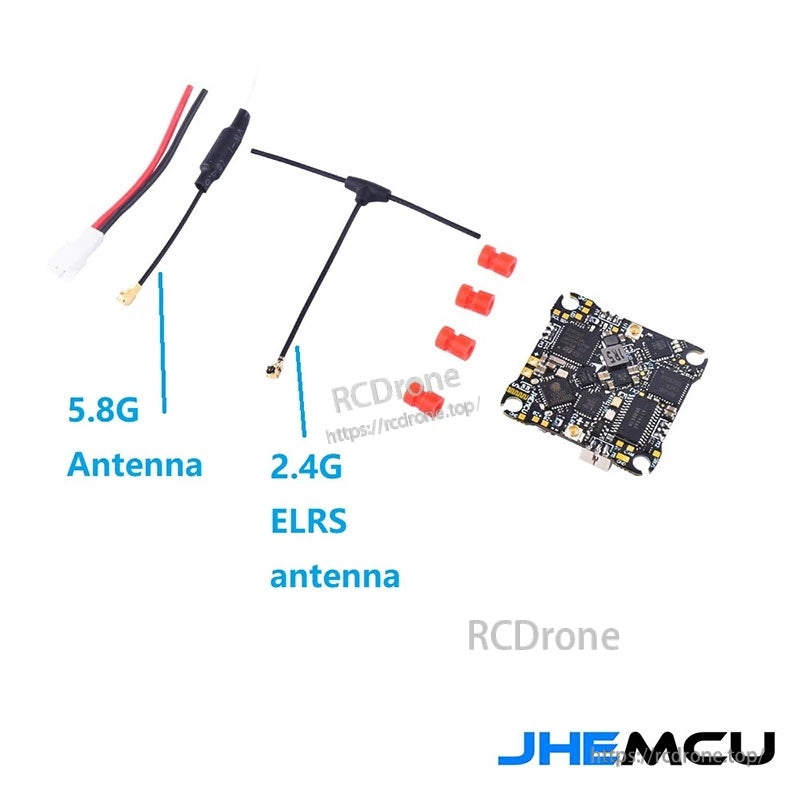

ما هو متضمن
- لوحة JHEMCU F411ELVTX AIO
- هوائي 5.8G (مُسمى "هوائي 5.8G")
- هوائي 2.4G ELRS (مُسمى "هوائي 2.4G ELRS")
- أكمام/أغطية حمراء (4 قطع معروضة)
التفاصيل
مجموعة FPV الكل في واحد التي تجمع بين وحدة التحكم في الطيران F411، و ESC 12A 4 في 1، و VTX تناظري 5.8GHz، و RX ELRS 2.4GHz على لوحة واحدة للبناءات المدمجة.

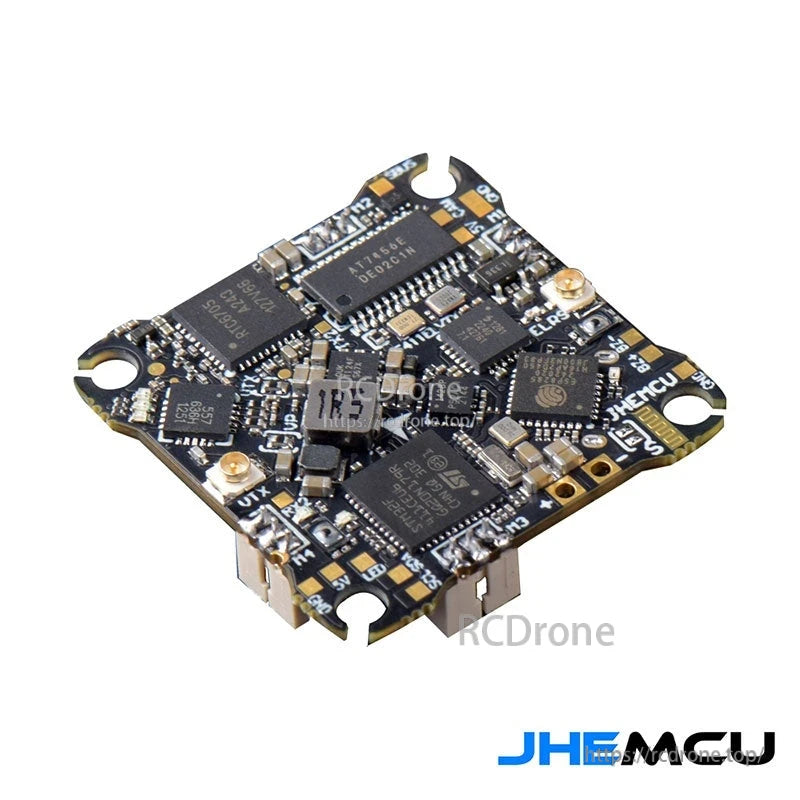

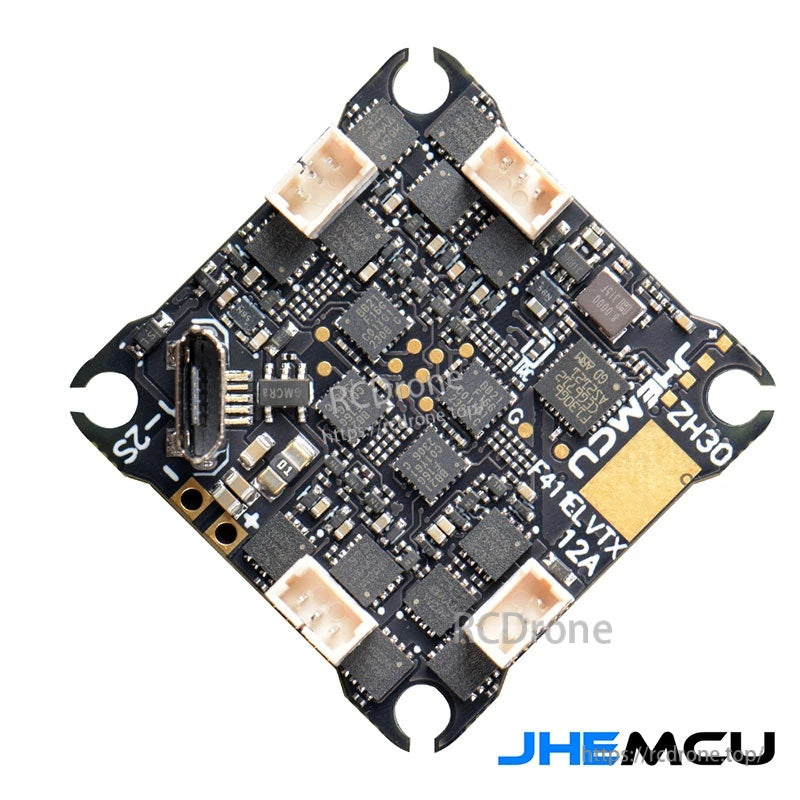

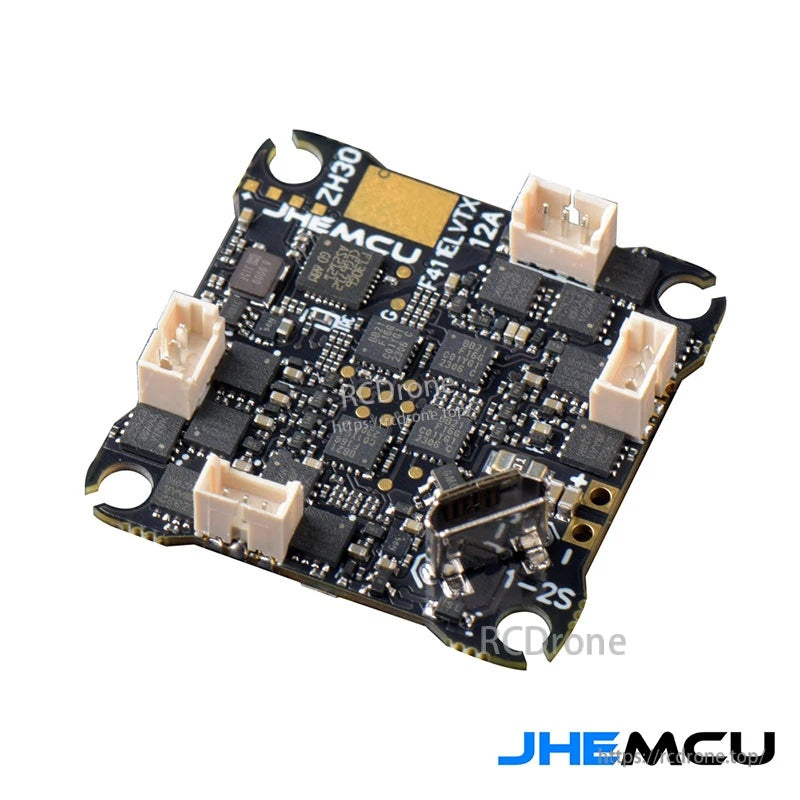

يحافظ التصميم السفلي على أقسام ESC والطاقة مدمجة مع توفير وصول سهل إلى Micro USB للإعداد والعمل على البرامج الثابتة.

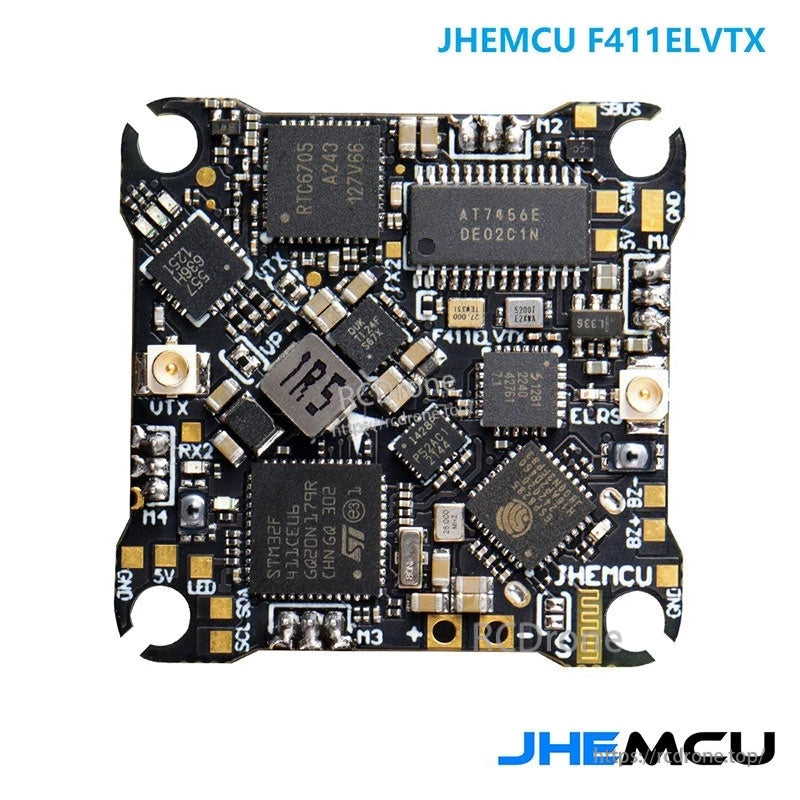

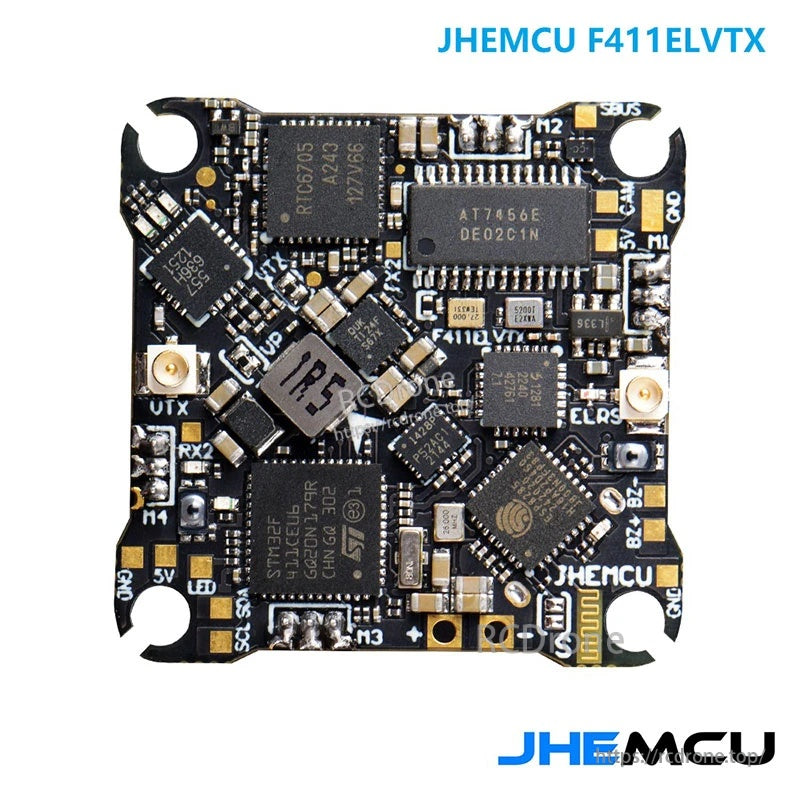

تساعد الشرائح الرئيسية والوسادات المسمى بوضوح في تبسيط الأسلاك لإشارات الكاميرا والفيديو والتحكم على الإطارات الدقيقة.

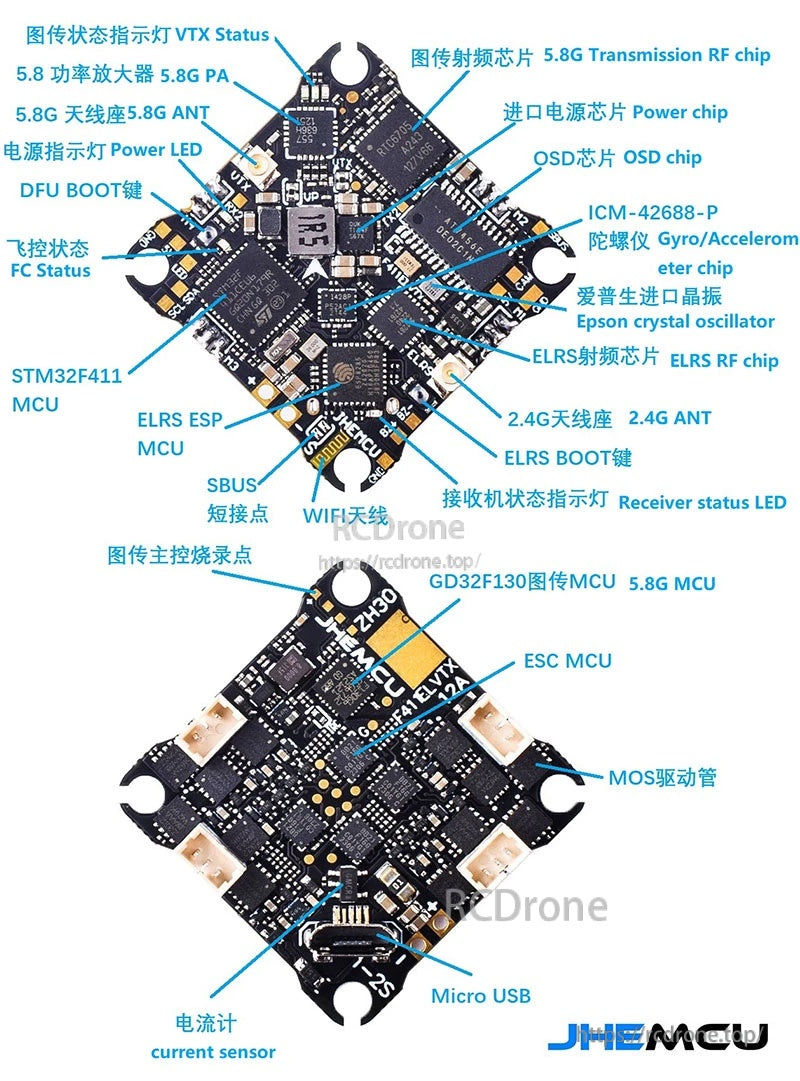

تسهل خريطة المكونات المسمى العثور على مناطق MCU وOSD والجيروسكوب وVTX وELRS عند استكشاف الأخطاء أو اللحام.
يتم تضمين كل من هوائي الفيديو 5.8GHz وهوائي ELRS 2.4GHz بحيث يمكن تثبيت وربط AIO مع الحد الأدنى من الإضافات.

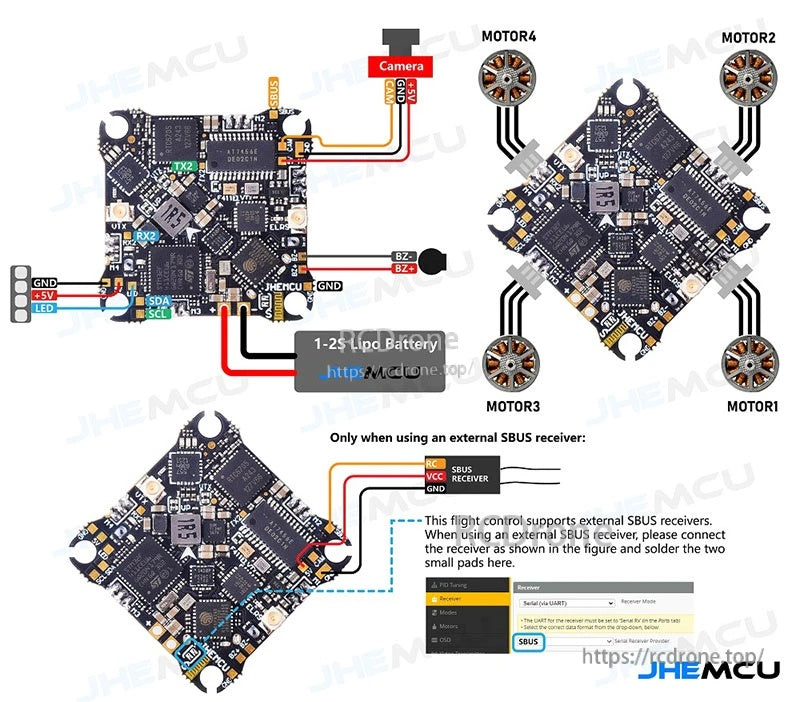

تشمل إرشادات الأسلاك طاقة/فيديو الكاميرا، مخرجات المحرك، أسلاك البطارية، وجسر مستقبل SBUS الخارجي الاختياري.
