جهاز التحكم في الطيران MATEK F405-WING-V2 للطائرات ذات الأجنحة الثابتة - STM32F405، ICM42688-P، OSD، 10 PWM

جهاز التحكم في الطيران MATEK F405-WING-V2 للطائرات ذات الأجنحة الثابتة - STM32F405، ICM42688-P، OSD، 10 PWM

MATEKSYS

$85.00 USD
$0.00 USD $85.00 USD
أُوكَازيُون نفذ
Taxes included. الشحن محسوب عند السداد.
لون
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
عرض التفاصيل الكاملة

ملخص

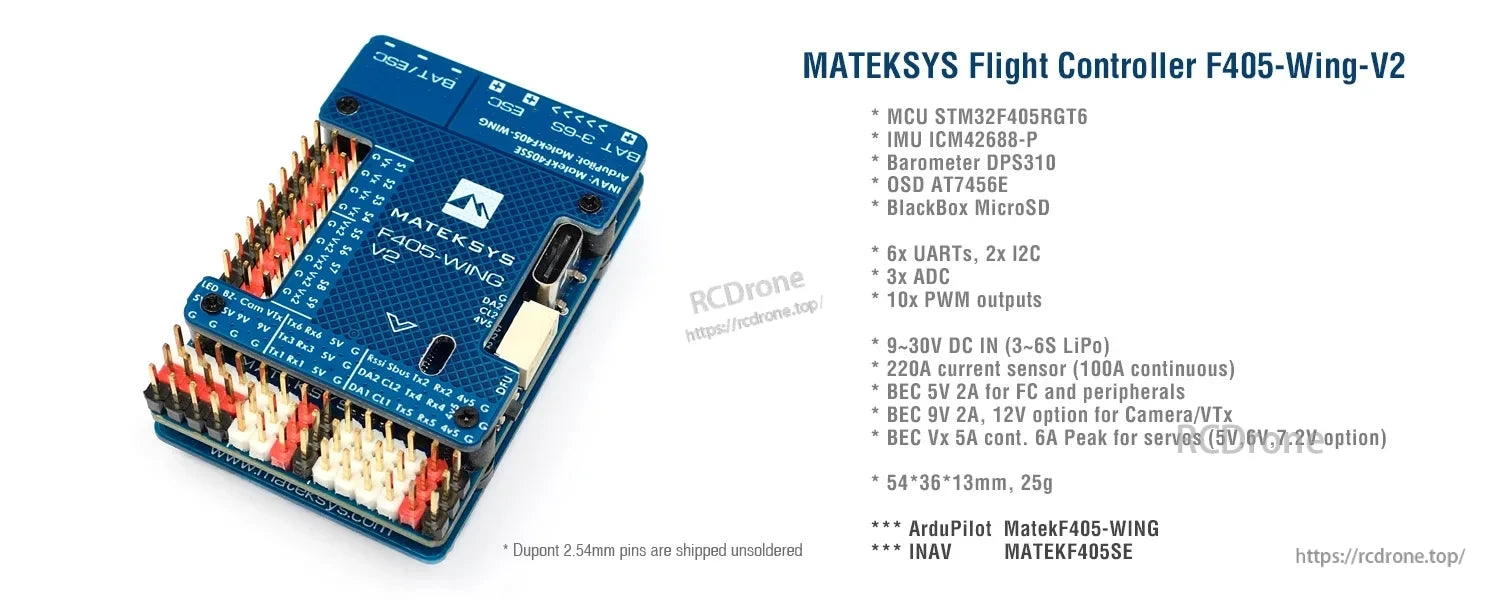

ال ماتيكسيس F405-WING-V2 هو وحدة تحكم طيران للطائرات ذات الأجنحة الثابتة، تتضمن وحدة تحكم دقيقة STM32F405RGT6، ووحدة قياس بالقصور الذاتي ICM42688-P، ومقياس ضغط جوي DPS310، وشاشة عرض على الشاشة AT7456E. ويوفر منافذ UART متعددة، ومخارج PWM، وناقلات I2C، ووحدات BEC مدمجة، وفتحة بطاقة MicroSD لتسجيل بيانات الصندوق الأسود.

الميزات الرئيسية

  • وحدة التحكم الدقيقة: STM32F405RGT6 (168 ميجاهرتز، 1 ميجابايت فلاش)
  • المستشعرات: وحدة قياس القصور الذاتي ICM42688-P، مقياس الضغط الجوي DPS310
  • OSD: AT7456E
  • الاتصال: 6 منافذ UART (بالإضافة إلى خيار Softserial_Tx واحد في INAV)، منفذان I2C
  • المخرجات: 10x PWM
  • تسجيل بيانات الصندوق الأسود عبر فتحة بطاقة MicroSD
  • منفذ USB من النوع C (USB 2.0)
  • محول مدمج لإدخال SBUS

خدمة العملاء: https://rcdrone.top/ أو support@rcdrone.top.

فيديو

فيديو: Matek F405-Wing V2

تحديد

عالم مارفل السينمائي STM32F405RGT6، 168 ميجاهرتز، ذاكرة فلاش 1 ميجابايت
وحدة القياس بالقصور الذاتي ICM42688-P
مقياس الضغط الجوي DPS310
OSD AT7456E
UARTs 6 (بالإضافة إلى خيار Softserial_Tx واحد (INAV))
I2C 2
محول تناظري رقمي 3 (VBAT، التيار، RSSI)
مخرجات PWM 10
USB النوع C (USB2.0)
بلاك بوكس فتحة بطاقة MicroSD
محول طاقة مدمج مدخل SBUS
التركيب 30.5 × 30.5 مم، 4 مم مع حلقات تثبيت 3 مم
أبعاد 54 × 36 × 13 مم
وزن 25 غرام

مخرجات BEC

  • خرج BEC 5 فولت: مصمم لوحدة التحكم في الطيران، وجهاز الاستقبال، وشاشة العرض على الشاشة، والكاميرا، وجهاز التنبيه، وشريط LED 2812، ووحدة GPS، وجهاز قياس سرعة الهواء؛ التيار المستمر: 2 أمبير
  • مخرج BEC 9 فولت/12 فولت: خرج ثابت 9 فولت/12 فولت (يجب أن يكون جهد الدخل أكبر من جهد الخرج + 1 فولت)؛ مصمم لأجهزة إرسال الفيديو والكاميرات وأجهزة التثبيت وغيرها؛ خيار استخدام 12 فولت: مع وصلة توصيل؛ تيار مستمر: 2 أمبير
  • مخرج BEC Vx: خرج Vx ثابت (يجب أن يكون جهد الإدخال أكبر من جهد Vx + 1 فولت)؛ جهد قابل للتعديل: 5 فولت افتراضيًا، أو 6 فولت أو 7.2 فولت كخيارات؛ تيار مستمر: 5 أمبير، 6 أمبير كحد أقصى
  • خرج BEC 3.3 فولت: مصمم للأجهزة الطرفية الخارجية بجهد 3.3 فولت؛ التيار المستمر: 200 مللي أمبير؛ منظم الجهد: خطي

لوحة توزيع الطاقة (PDB) (توزيع الطاقة/الاستشعار)

  • مقسم جهد البطارية 1 كيلو أوم: 10 كيلو أوم (المقياس 1100 في INAV، BATT_VOLT_MULT 11.0 في ArduPilot)
  • مستشعر التيار: 220 أمبير، 3.3 فولت ADC (مقياس INAV 150، ArduPilot 66.7 أمبير/فولت)
  • نطاق جهد الإدخال: 9-30 فولت (بطارية ليثيوم بوليمر 36 خلية) مع حماية من الجهد العابر
  • مقاومة الاستشعار: 100 أمبير مستمر، 220 أمبير ذروة

أهداف البرامج الثابتة لـ FC

  • ArduPilot: MatekF405-Wing (ArduPlane 4.4 أو أحدث)
  • INAV: MATEKF405SE (INAV 6.0 أو أحدث)

المحتويات

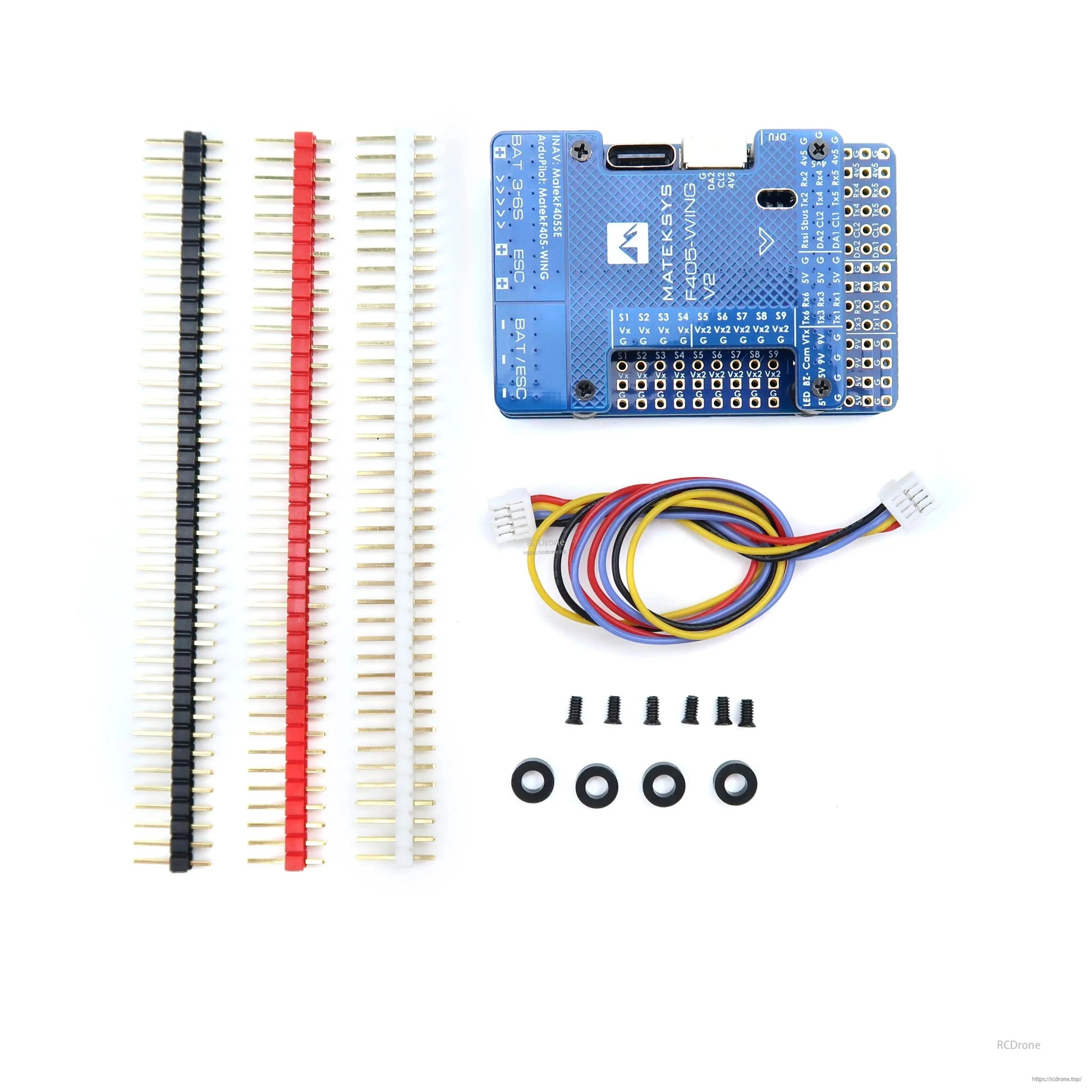

  • وحدة تحكم طيران واحدة من طراز MATEKSYS F405 Wing V2
  • كابل واحد بطول 20 سم من نوع JST-GH-4P إلى JST-GH-4P لمنفذ I2C
  • 3x دبابيس دوبونت 2.54 (يتم شحن اللوحة بدون لحام)

التطبيقات

  • بناء الطائرات ذات الأجنحة الثابتة باستخدام ArduPlane أو INAV

تفاصيل

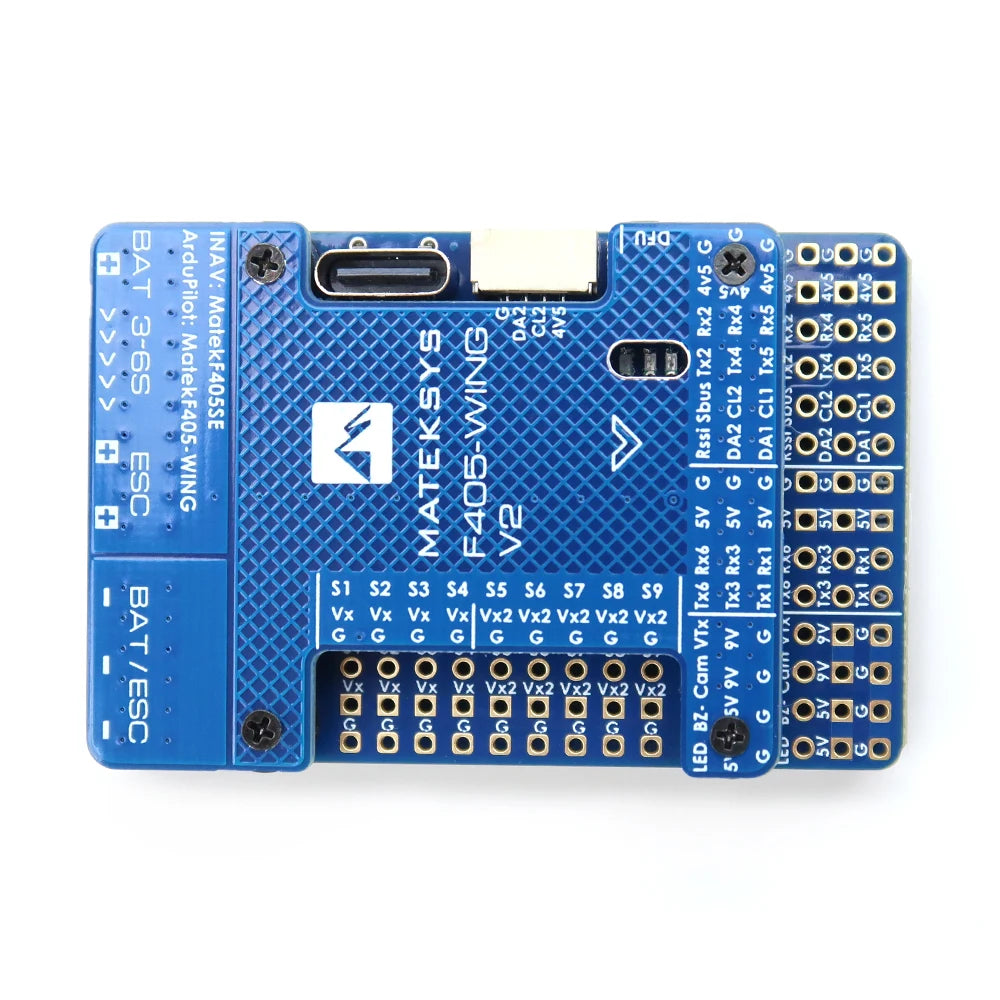

MATEK F405-WING-V2 Flight Controller, MATEKSYS F405-WING-V2 flight controller board with USB-C port, multiple pin headers, and microSD BlackBox slot

يجمع جهاز التحكم في الطيران MATEKSYS F405-WING-V2 بين اتصال USB-C، وتسجيل بيانات BlackBox المدمج في بطاقة microSD، وموصلات دبابيس UART وPWM متعددة لتوصيل مرن.

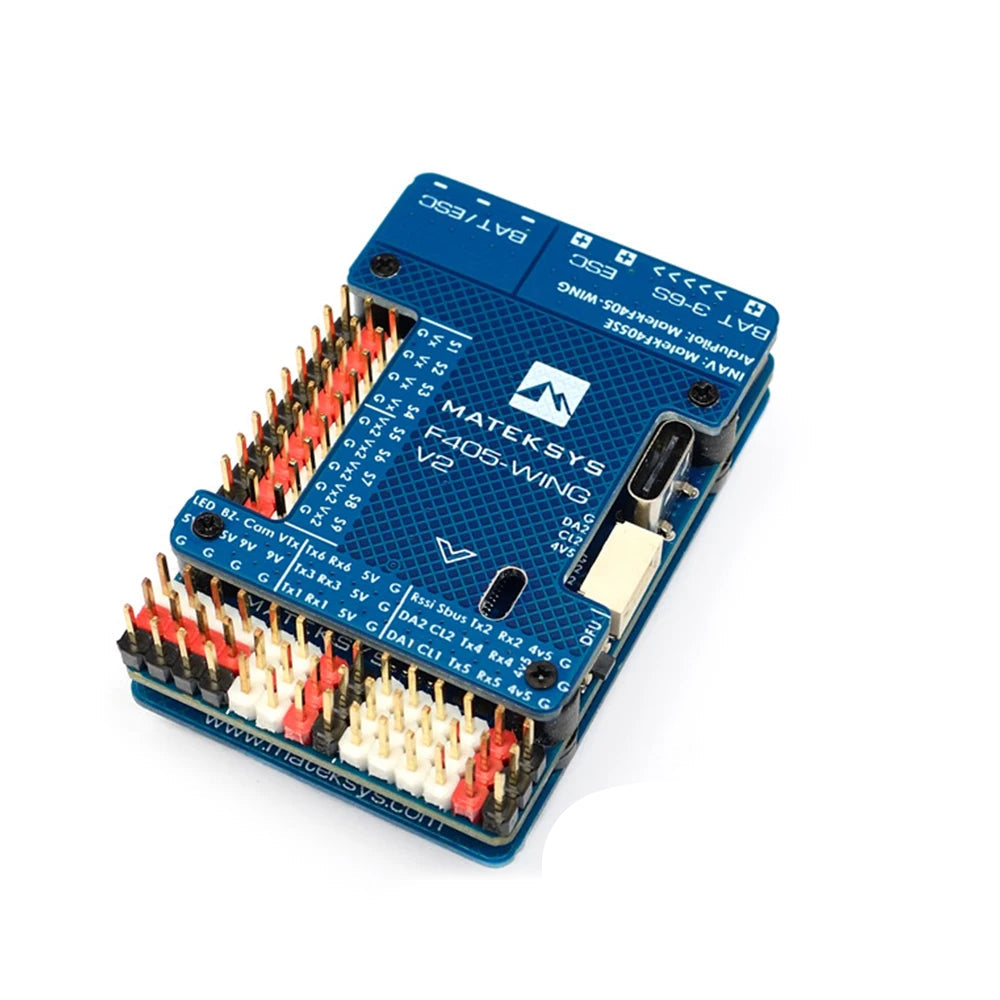

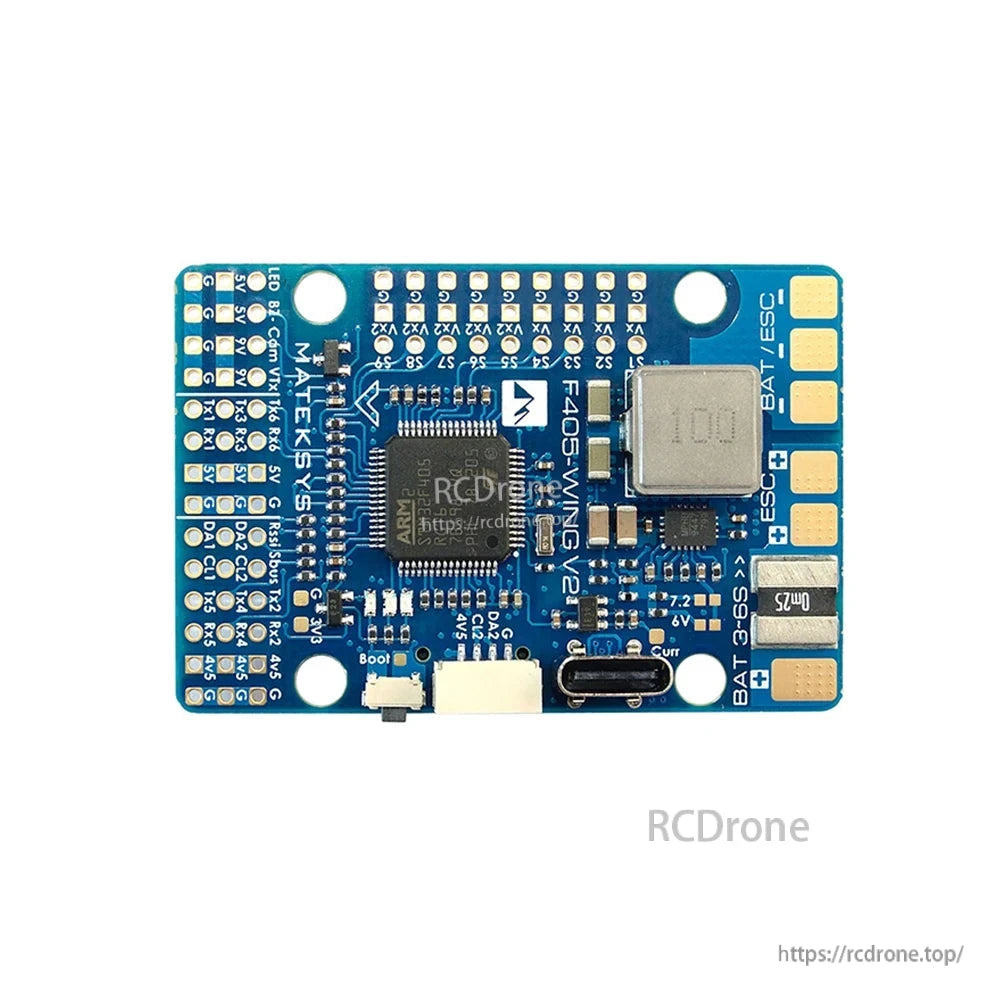

MATEK F405-WING-V2 Flight Controller, MatekSys F405-WING V2 flight controller board with USB-C port, microSD slot, and labeled solder pads

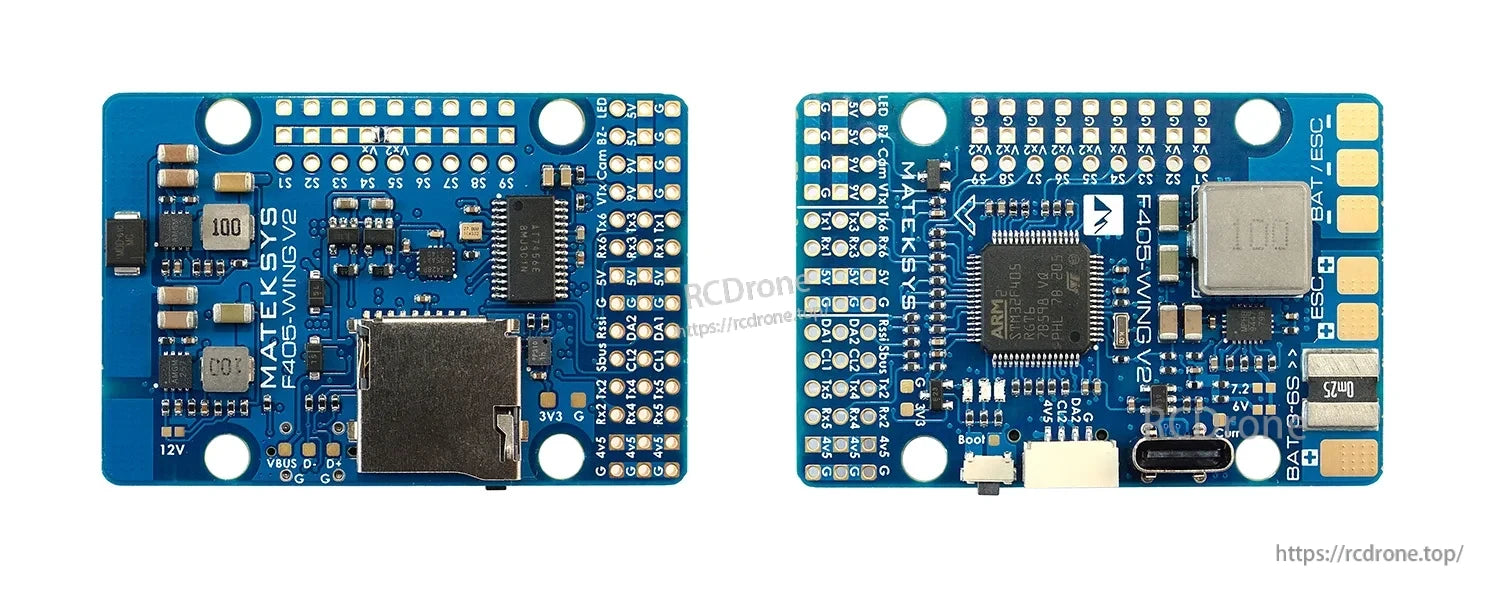

يشتمل جهاز التحكم في الطيران MATEK F405-WING-V2 على منفذ USB-C وفتحة microSD ووسادات ذات علامات واضحة لتبسيط عملية التوصيل والإعداد.

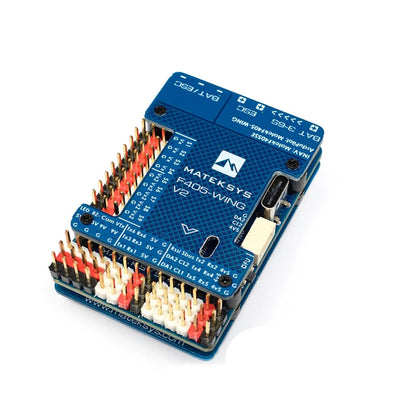

MATEK F405-WING-V2 flight controller board with USB-C port, JST connector, and 54 x 36 x 13 mm size

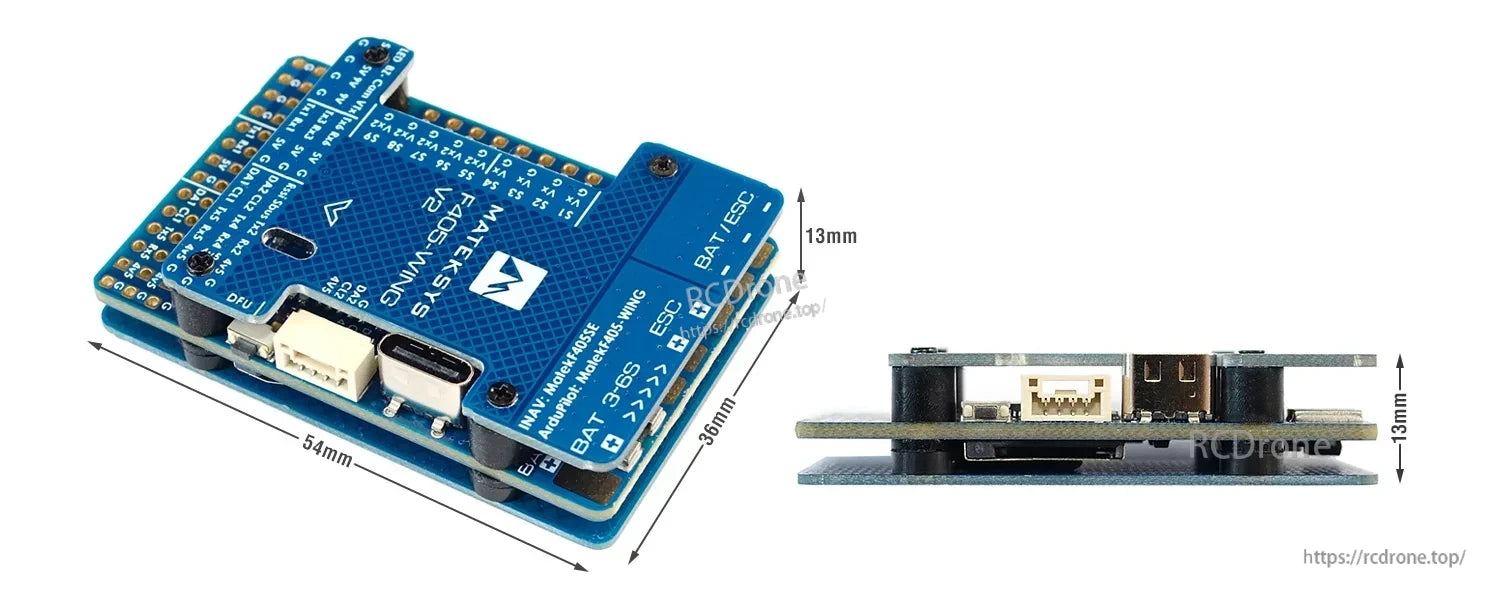

يستخدم جهاز التحكم في الطيران MATEK F405-WING-V2 تصميمًا مضغوطًا ومكدسًا مع منفذ USB-C وموصل JST لتوصيلات أسلاك أكثر ترتيبًا.

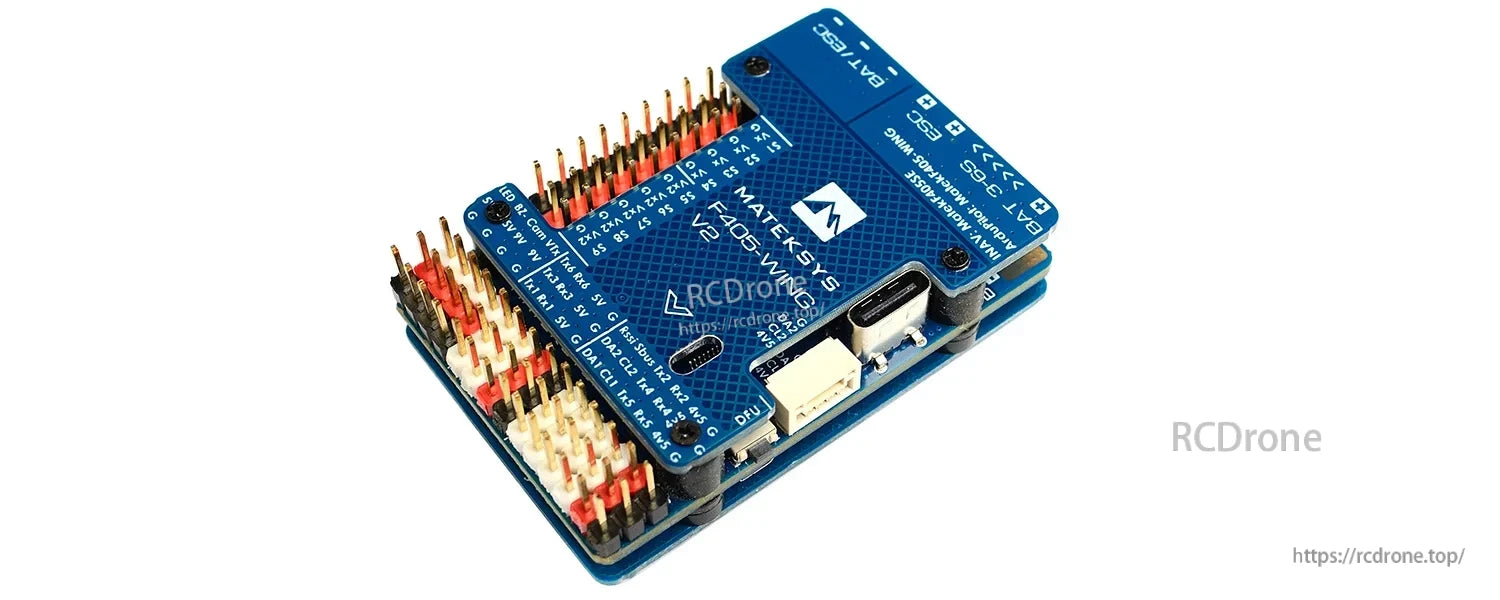

MATEK F405-WING-V2 Flight Controller, Matek Systems F405-WING V2 flight controller board with USB-C port, DFU connector, and color-coded pin headers

يتميز جهاز التحكم في الطيران MATEK F405-WING-V2 بمنفذ USB-C وموصل DFU ورؤوس دبابيس ذات علامات واضحة لتسهيل عملية التوصيل.

MATEK F405-WING-V2 Flight Controller, Matek F405-WING V2 flight controller board layout with labeled solder pads, microSD slot, and USB-C port

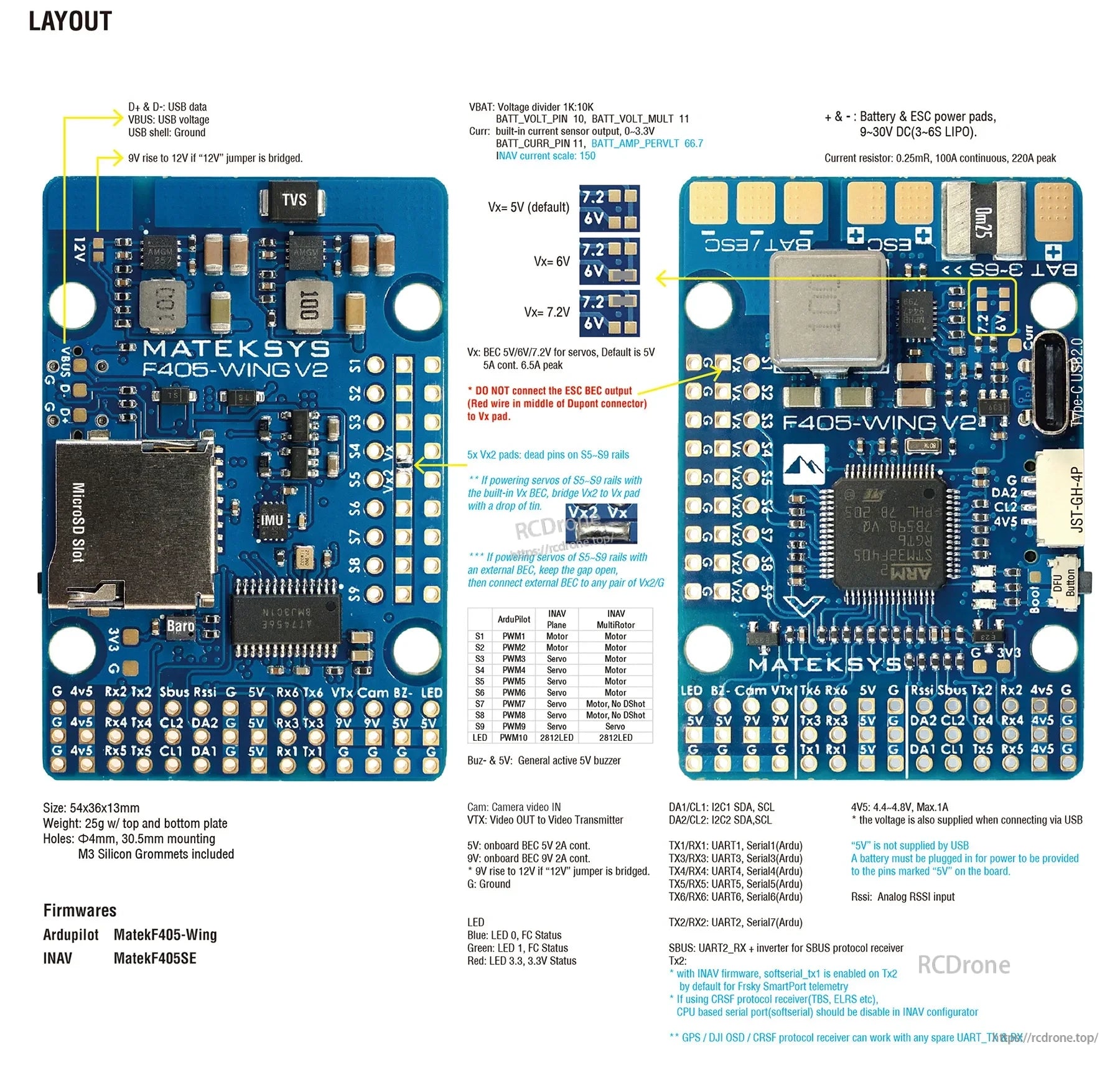

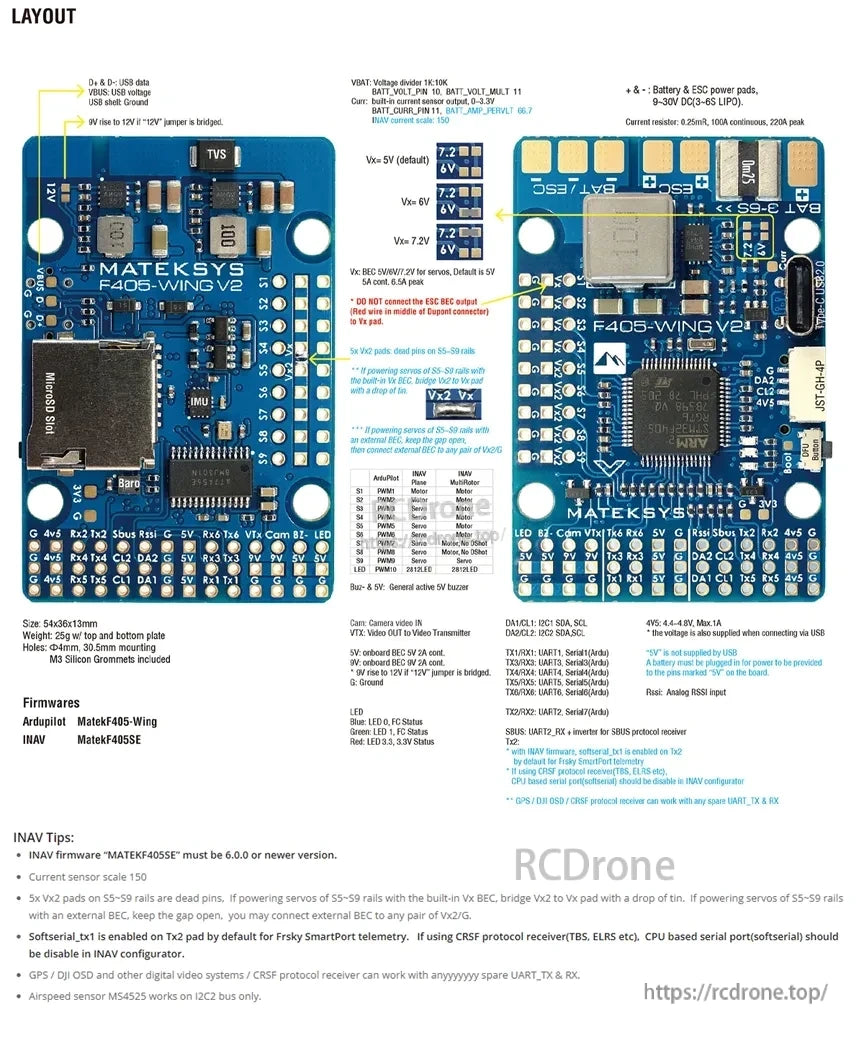

يوضح تصميم MATEK F405-WING-V2 نقاط اللحام الرئيسية والوصلات، بما في ذلك منافذ UART وخطوط الطاقة ودبابيس الكاميرا/VTX.

MATEK F405-WING-V2 Flight Controller, Matek F405-WING V2 flight controller layout showing both sides, pad labels, MicroSD slot, and power/ESC pads

يستخدم جهاز التحكم في الطيران MATEK F405-WING V2 وسادات لحام ذات علامات واضحة وفتحة MicroSD لتبسيط عملية التوصيل والإعداد.
