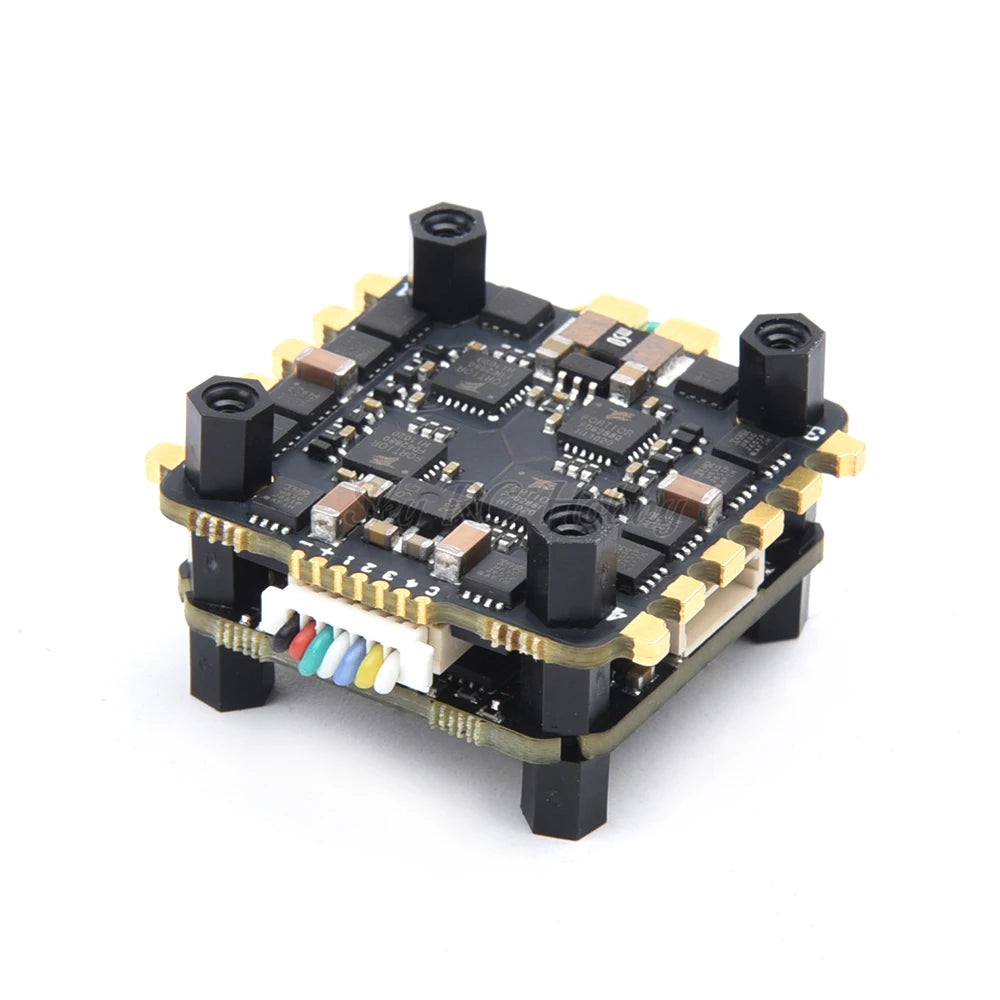

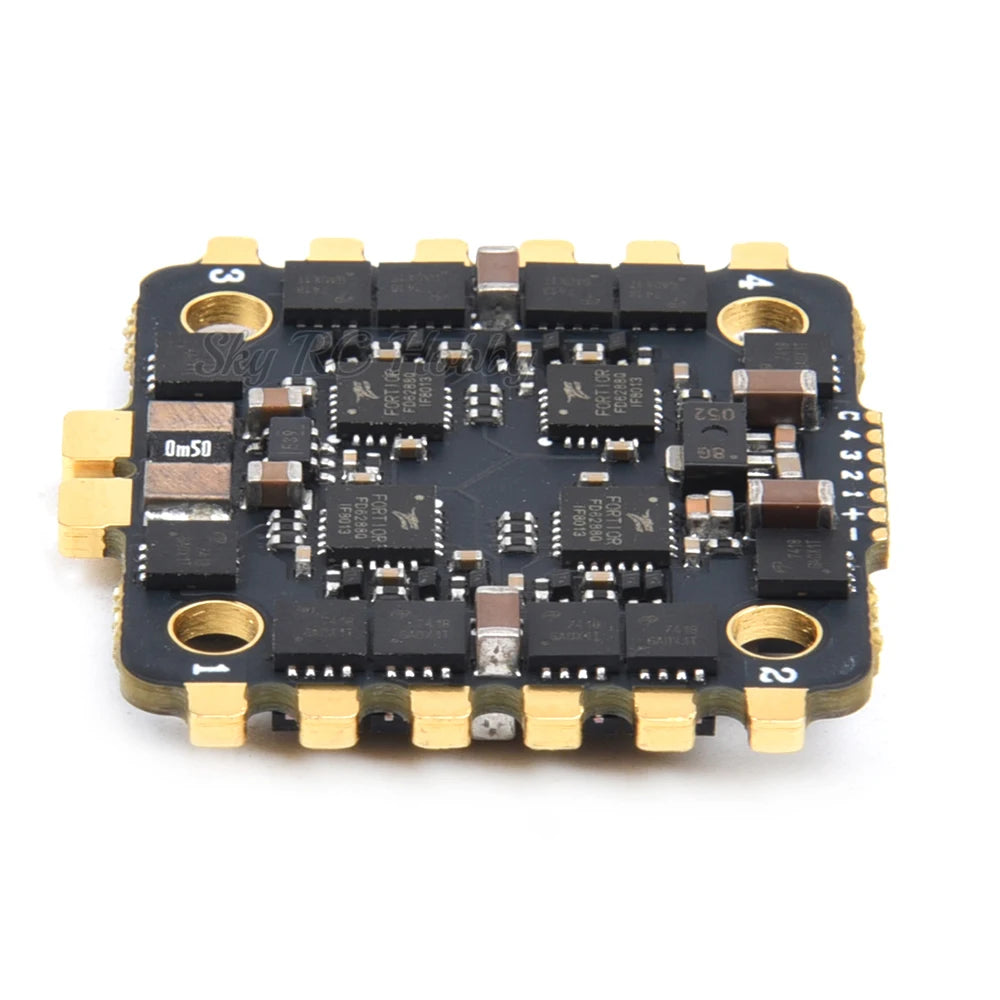

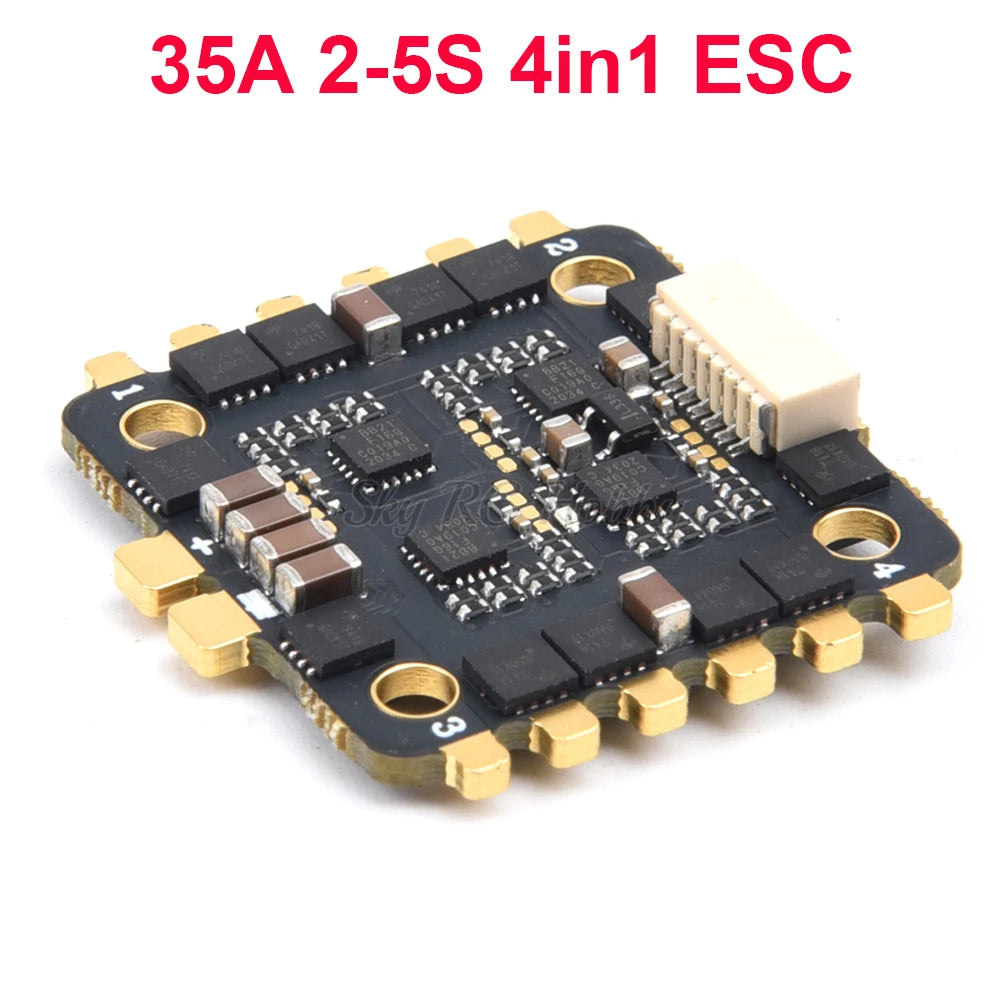

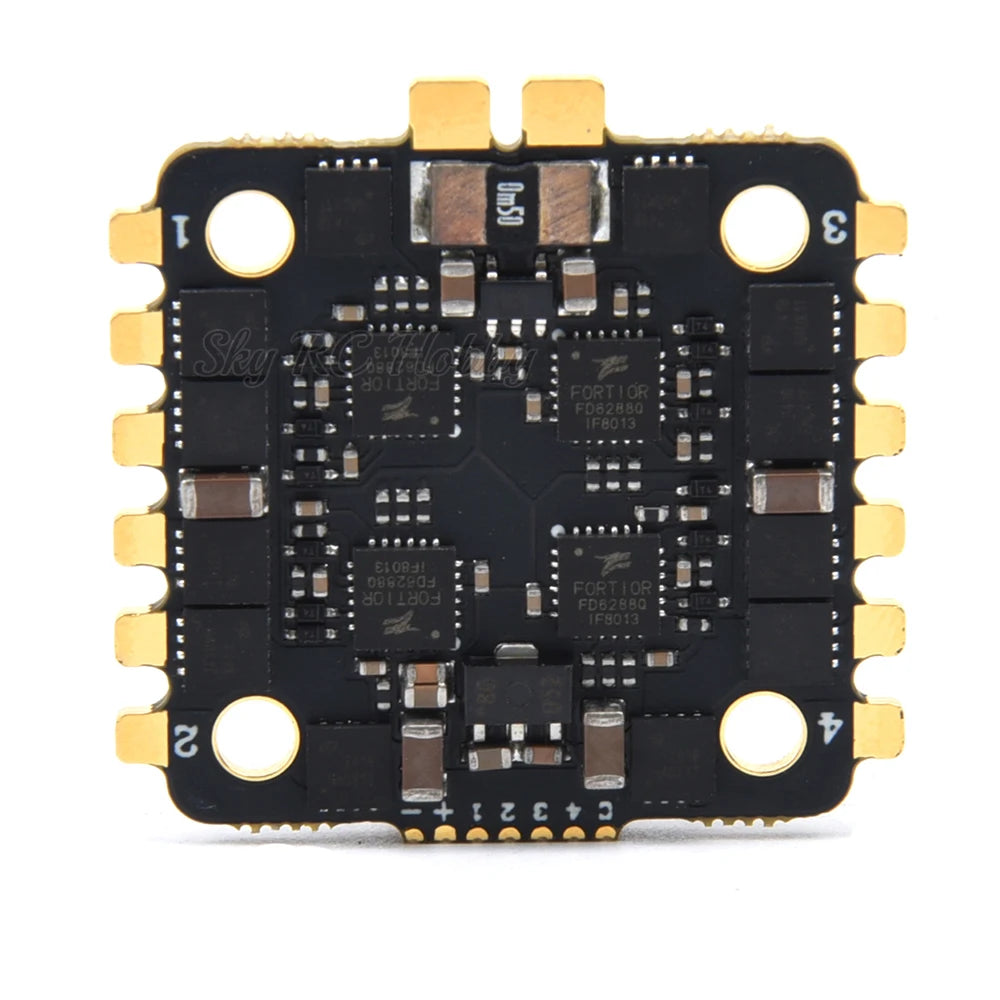

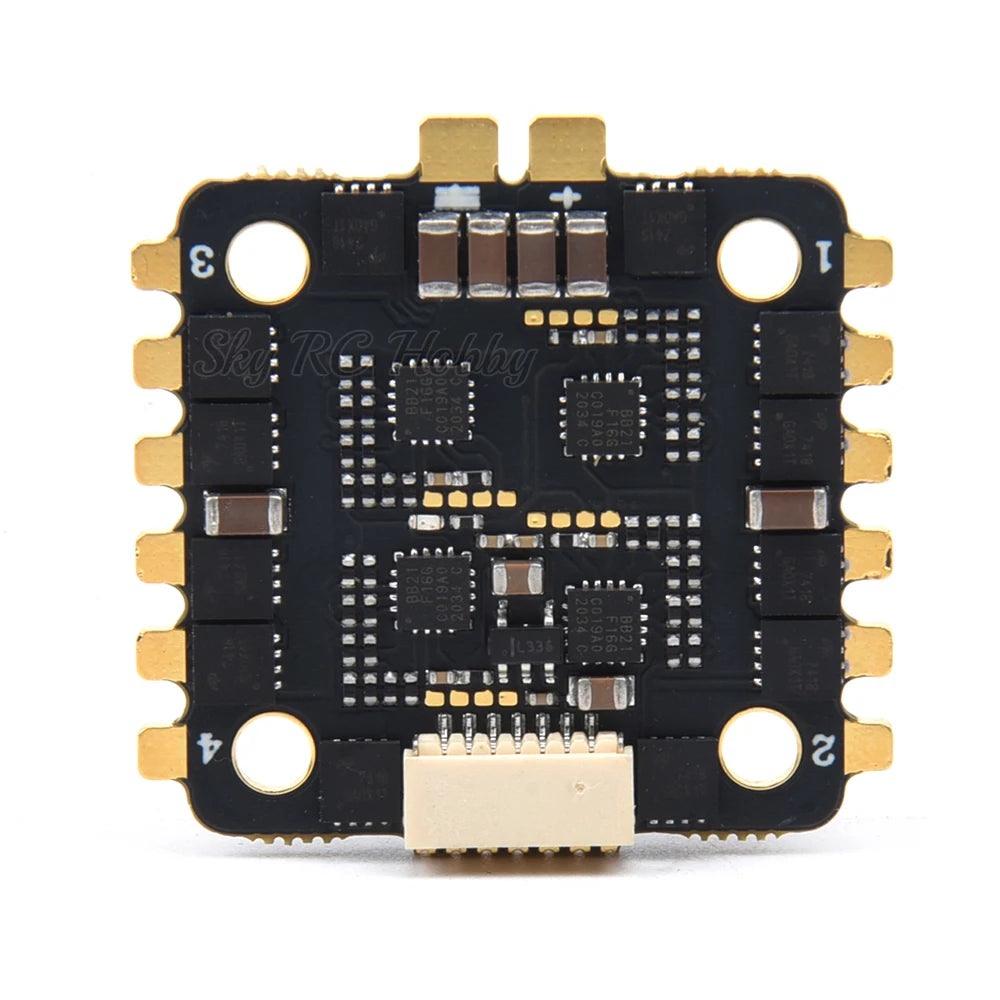

ميني 35A 2-5S 4in1 ESC:

نظام التحكم الإلكتروني بالثبات BLS U 35A V2.1 2-5S 4 في 1

جهاز التحكم الإلكتروني المصغر بالثبات BLHELI_ S 35A V2.1 4 في 1 المطور حديثًا

تكامل عالي للنظام، حجم أقل بكثير من الحجم القياسي، أداء ممتاز، دعم 5S،

الهدف هو J-H-25. دعم DSHOT، MULTISHOT، ONESHOT، وما إلى ذلك،

اللوحة نصف موسعة، مما يوفر المساحة ويتمتع بالمتانة.

EFM8BB21F16G حاسوب صغير ذو شريحة واحدة، إعادة صهر سريع؛ قم بزيادة المكثف لتقليل الطاقة

الضوضاء؛ نظام التحكم الإلكتروني بالثبات مع البرامج الثابتة BLHELI_

دعم إدخال الجهد 2-5S، إدخال 4PWM

حجم صغير 31*31 ملم، خفيف للغاية 6.1 جيجا

دعم ONESHOT125، ONESHOT42، MULTISHOT، DSHOT150، DSHOT300، DSHOT600

المواصفات: MCU: EFM8BB21F16G، مقياس التيار الكهربائي: نعم الإدخال: 2-5SLIPO

فتحات التركيب: 20X20 مم، M2

الهدف: J-H-25

التقليدي: 25 أمبير

الذروة: 35 أمبير

الحجم: 31*31 ملم (بما في ذلك وسادة الطاقة)

ثقب التركيب: 20*20 مللي متر

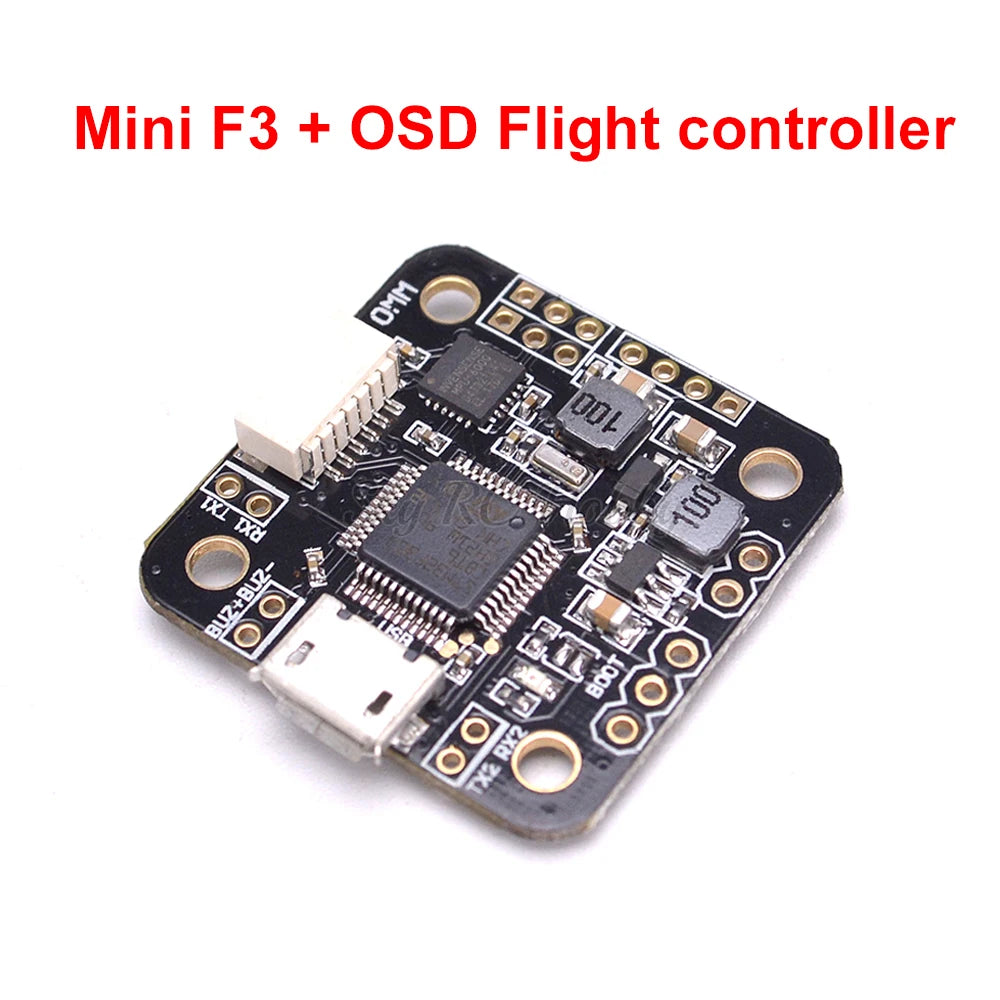

F3 وحدة التحكم في الطيران المصغرة OSD المدمجة:

تكوين جهاز الاستقبال، عند إدخال جهاز استقبال SBUS وDSM، يرجى تكوين RX3 كواجهة الإدخال.

يأخذ جهاز استقبال DSM الطاقة من 3.3 فولت.

تستمد أجهزة الاستقبال SBUS وPPM الطاقة من 5 فولت.

البرامج الثابتة للمصنع: betaflight 3.1.0 OMNIBUS

أولاً، مجهز باستجابة أسرع للتحكم في الطيران MPU6000 F3؛ متكامل 5V 1A BEC، OSD متكامل. (هذا الإصدار هو 6DOF، ولا يوجد بارومتر وبوصلة إلكترونية)

1. توفر هذه اللوحة جميع الميزات، وتزن 7.7 جرام فقط، وفتحة ثابتة لـ 20 مم (فتحة M2.5)؛

2. بالنسبة للطرز ذات المحاور الأربعة، مرشح LC المدمج، يدعم البرامج الثابتة BF؛

3. باستخدام ذاكرة فلاش STM32F3CCT6 أحادية الشريحة 256K، اتصال واجهة SPI بمستشعر MPU6000، سرعة حوسبة أسرع؛

4. دعم مدخلات الطاقة 2-4S.

5.مخرج BEC مدمج 5 فولت 1 أمبير؛

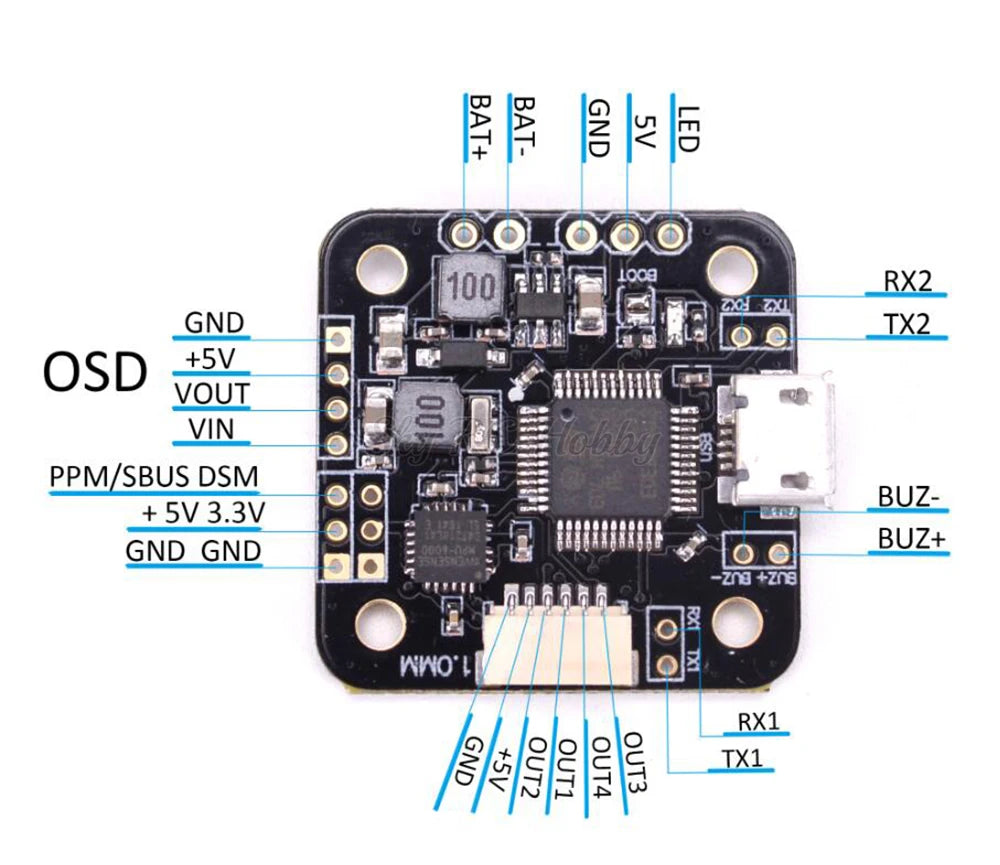

رسم اتصال برج الطيران الصغير F3:

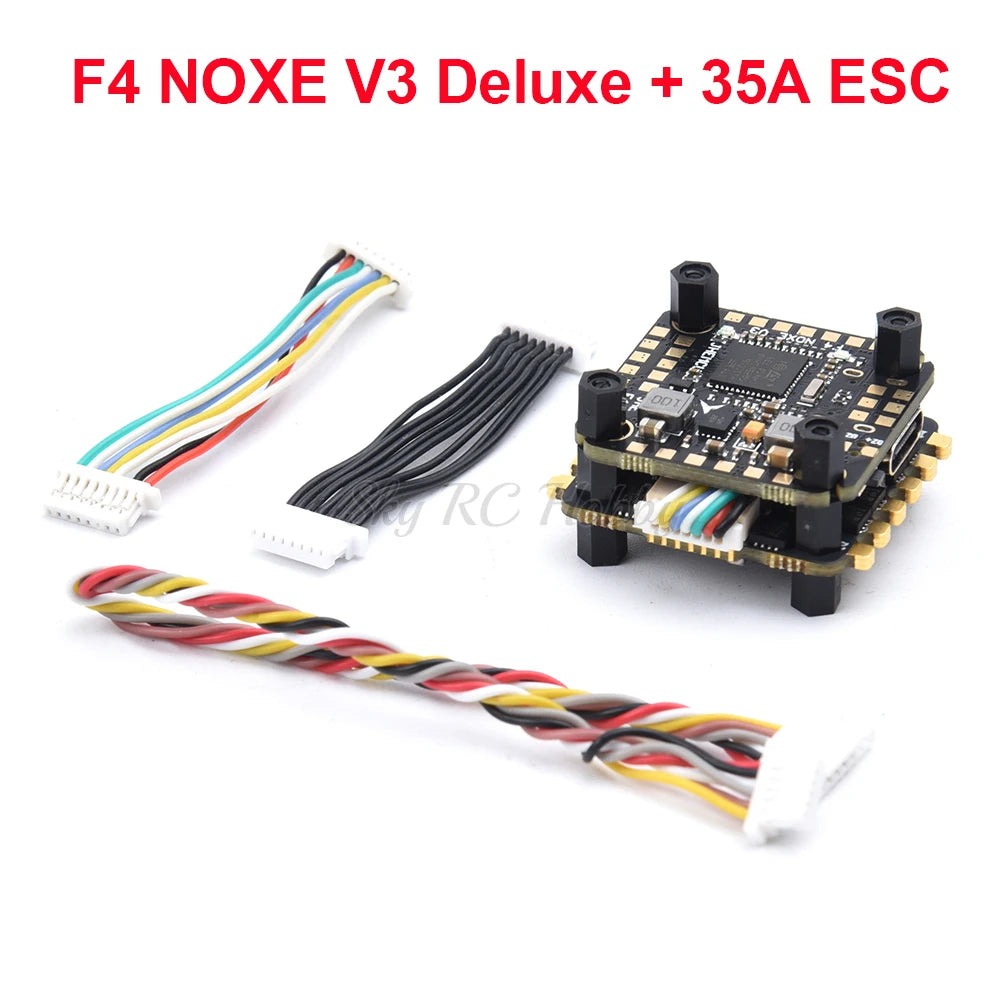

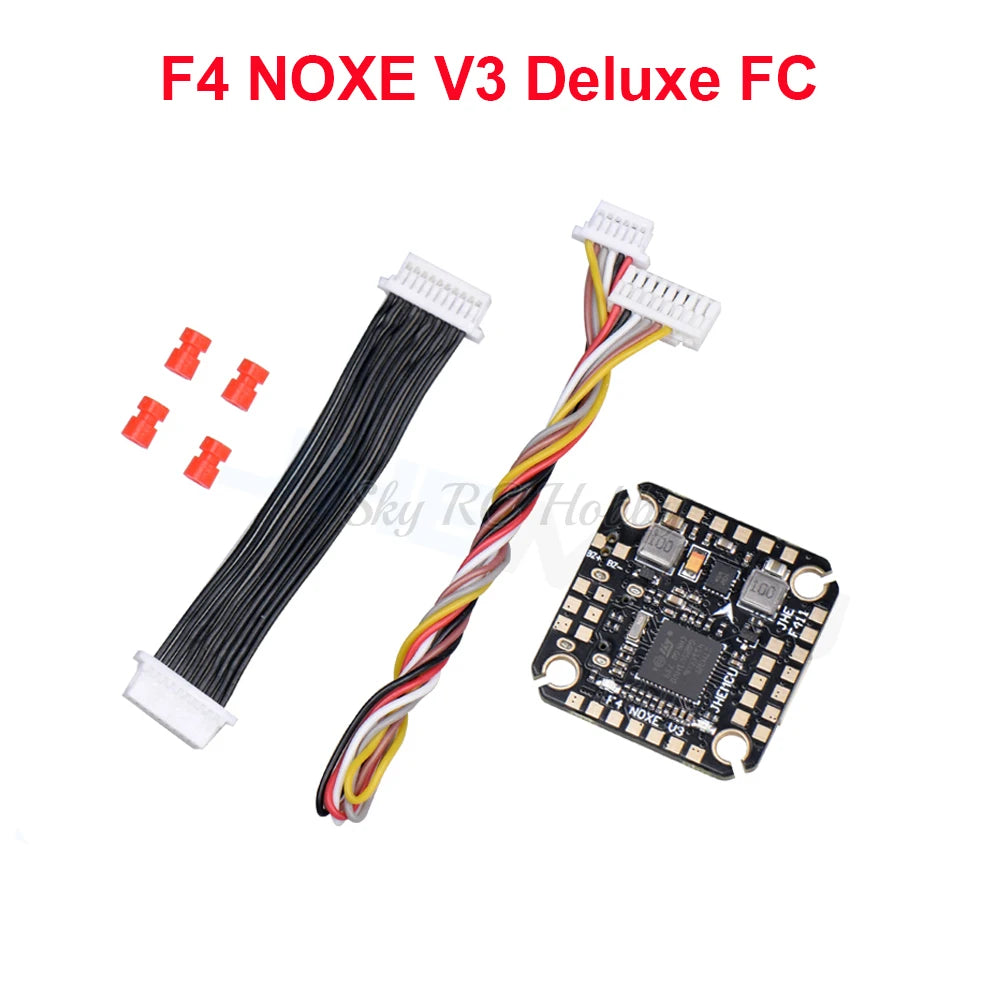

وحدة التحكم في الطيران NOXE F4 V3:

العلامة التجارية (الاسم التجاري): JHEMCU

الموديل: F4 NOXE V3

التحكم الرئيسي (MCU): STM32F411CEU6/100 ميجا هرتز

المستشعر: مؤشر كتلة الجسم 270/الجيرو/أكسل

تراكب الفيديو (OSD): AT7456E

البارومتر (بارو): نعم (الإصدار الفاخر فقط)

الصندوق الأسود (الصندوق الأسود): 16 ميجابايت (الإصدار الفاخر فقط)

جهد الإدخال: جهد الإدخال: 2S-6S (7.4V-26V)

5V-BEC: 5V/2.5A ± 0.1V

10V-BEC: 10V/2A+0.1V

أجهزة الاستقبال (أجهزة الاستقبال): ELRs (CRSF)، TBS (CRSF)، SBU، IBU، DS M2، DS MX

واجهة عالية الدقة: نعم

UART: UART 1، UART 2

LIC: IIC1

شريط LED: نعم

الجرس (الجرس): دعم 5V نشط

إشارة ESC (إشارة ESC): PWM، Oneshot125، Oneshot42، Multishot،

ديل 150، ديل 300، ديل 600

USB: USB ميكرو

المحطة الحالية] (المنفذ الحالي): نعم

مستشعر الجهد (مستشعر الجهد): نعم

زر Dfu (زر dfu): نعم

البرامج الثابتة (البرامج الثابتة): Betaflight_4.3.0 JHEF 411.HEX

الحجم: 27*27*5 ملم

ثقب التركيب: 20*20*3 مم

الوزن (الوزن): 4.3 جرام

ملاحظة: يدعم جيروسكوب BMI 270 البرنامج الثابت 4.3.0 فقط. يرجى عدم تحديث البرنامج الثابت للإصدار الآخر.

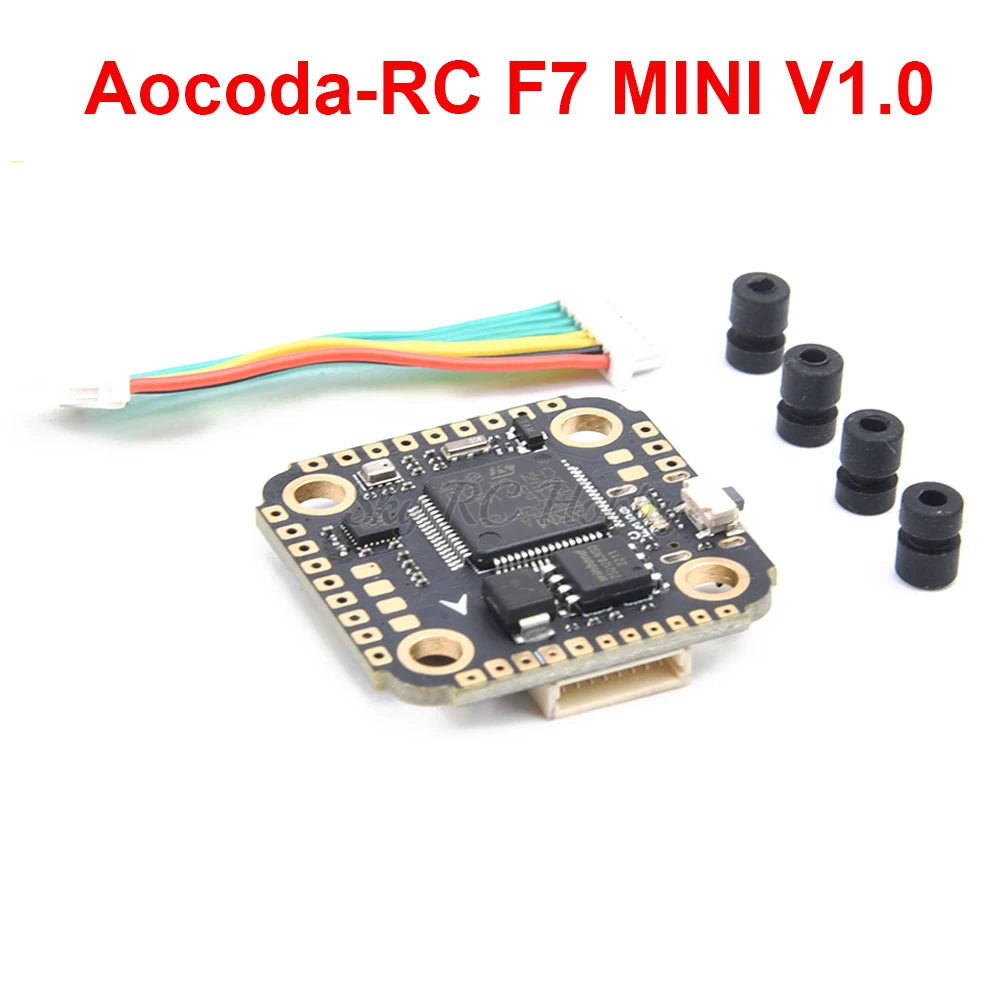

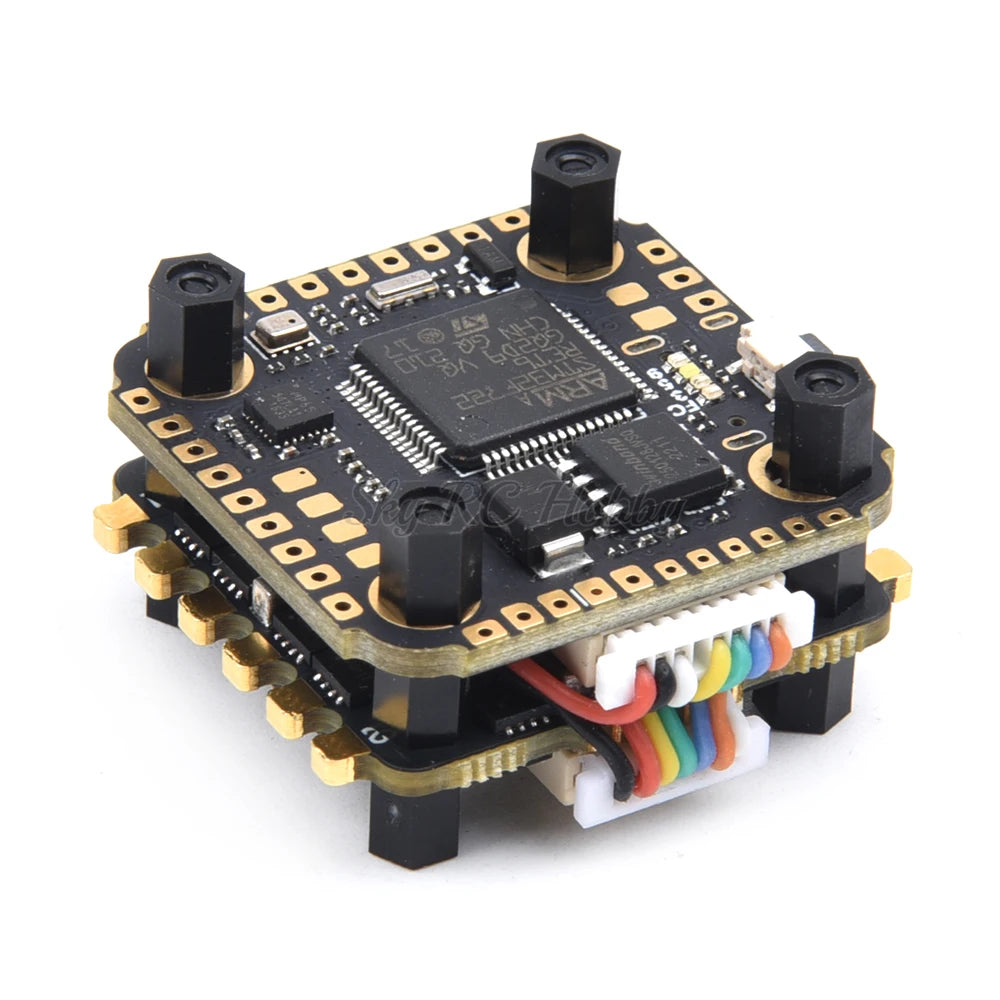

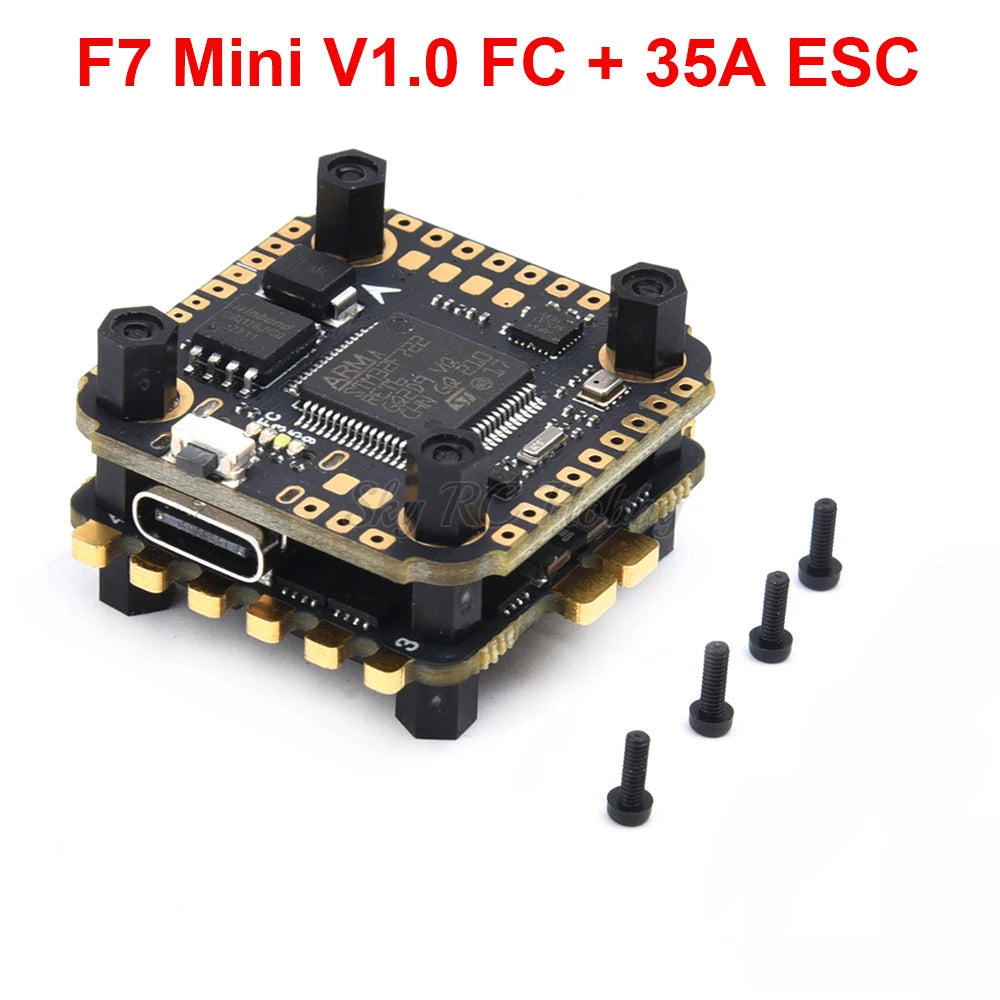

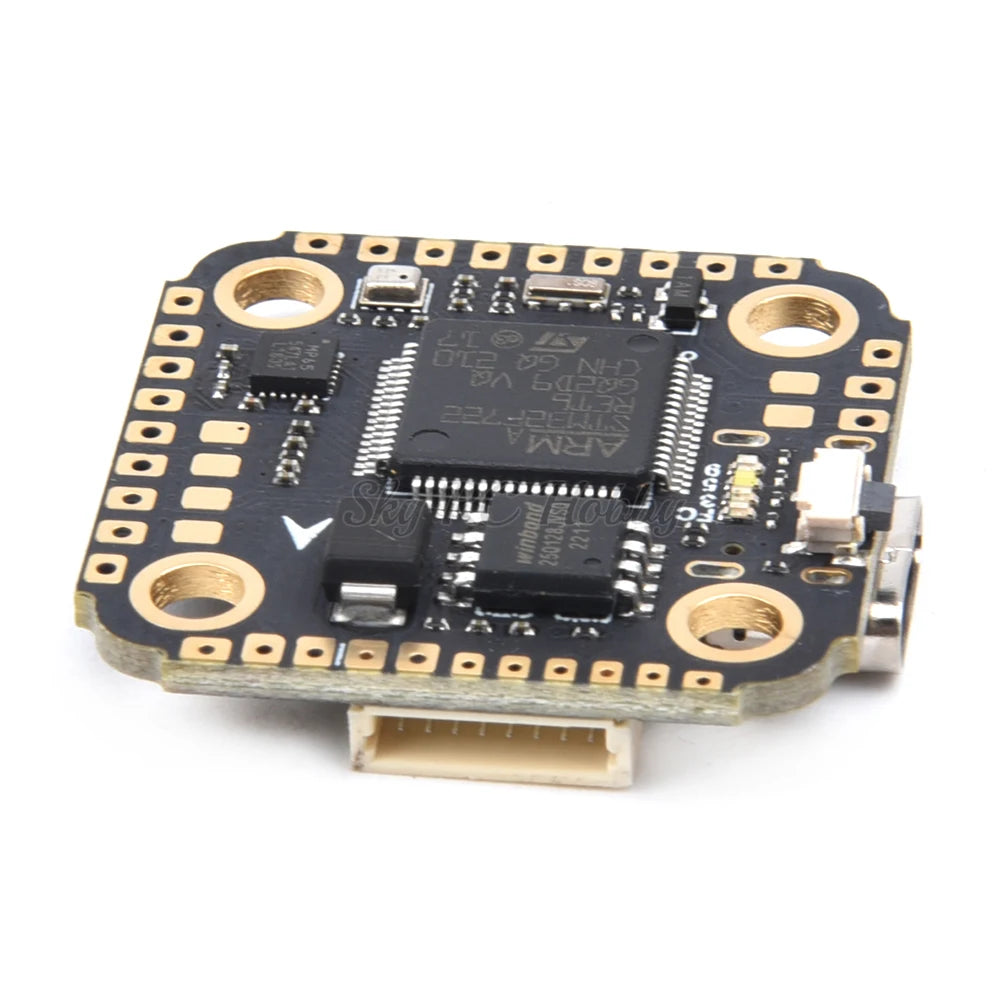

جهاز التحكم في الطيران المصغر Aocoda-RC F7:

الاسم: سرعة Aocoda-RC F7 MINI، التحكم الخاص في الطيران لـ Huafei

رقاقة التحكم الرئيسية: STM32F722RET6

وحدة المعالجة المركزية: MPU6500

البارومتر: BMP280

تراكب الأحرف: AT7456E

الصندوق الأسود: فلاش مدمج 16 ميجا

المنفذ التسلسلي: 5 قنوات اختيارية

إخراج المحرك: 8 قنوات اختيارية

شريط LED: الدعم

الجرس: الدعم

جهد الإدخال: 3-6S ليبو

خرج الطاقة: 5 فولت/2.5 أمبير، 9 فولت/3 أمبير

الوزن: 4.9 جرام

حجم PCB: 28x28 مم، فتحة التركيب 20 مم

البرامج الثابتة: AOCODAF722MINI

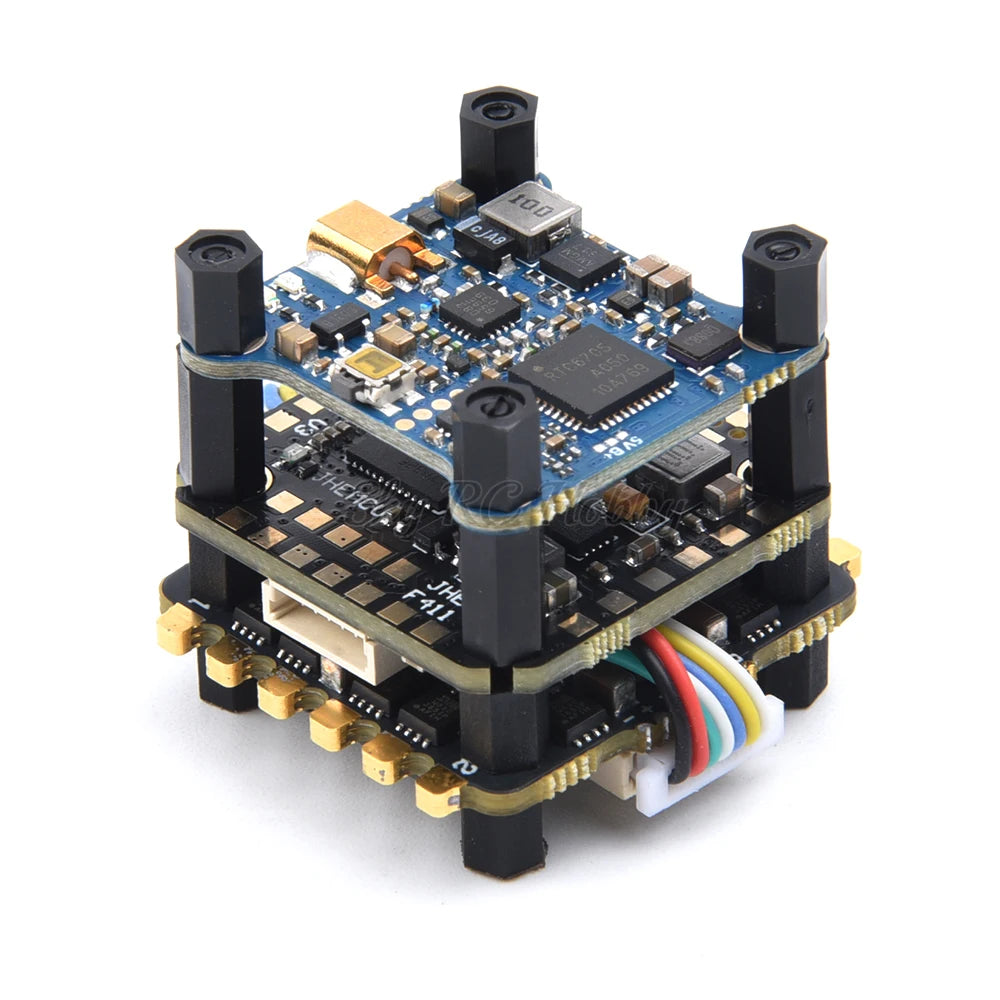

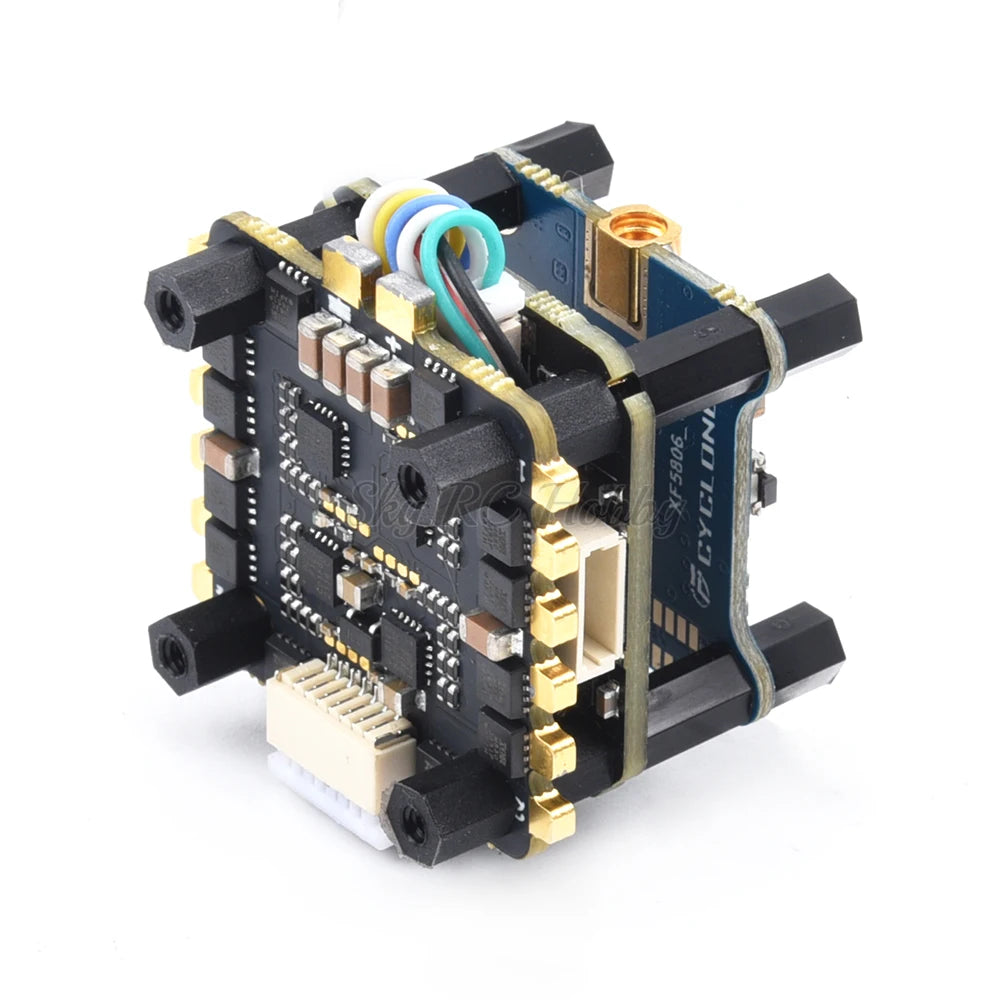

XF5806 VTX 5.8G:

الموديل: XF5806
جهد الإدخال: 7-26 فولت
بروتوكول التحكم: TBS SmarAudio V2.
إخراج BEC على اللوحة: 5 فولت
موصل الهوائي: MMCX
الرقم عدد قنوات الإرسال: 40
طريقة الأسلاك: الوسادة
طاقة الإرسال: 25/100/200 / 400 ميجاوات
فتحة التركيب: 20 * 20
تنسيق الفيديو: PAL / NTSC

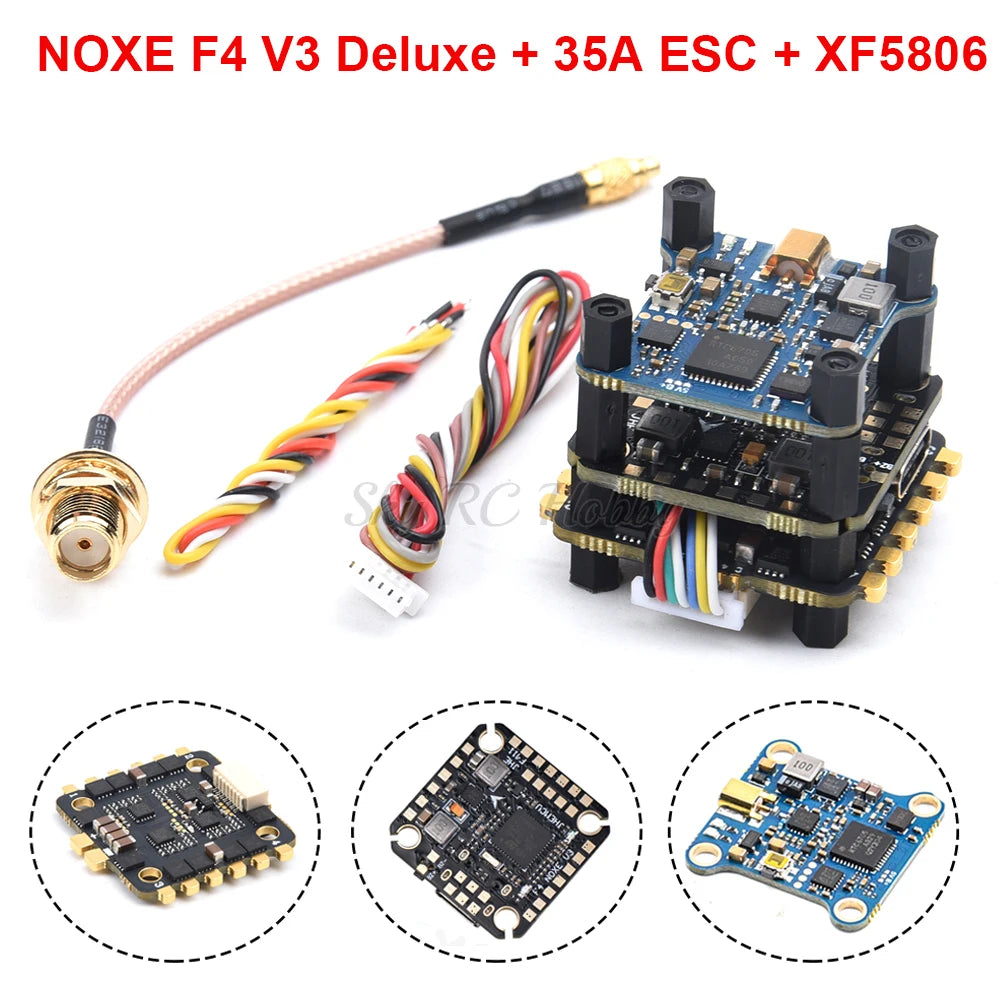

تتضمن العبوة: (أرسلها حسب اختيارك)

1 × Mini 35A V2.1 2-5S 4 in 1 ESC  ( ملاحظة: بالنسبة للوحة 35A ESC، يوجد لون أسود أو أزرق في المخزون، وسوف نقوم بالشحن بشكل عشوائي.)

1 × Mini F3 / F4 / F7 وحدة تحكم في الطيران

1 × XF5806 5.8G 40CH VTX

ملاحظة: إنها مجموعة، يجب عليك تجميعها بنفسك
