وحدة تحكم طيران الهليكوبتر RadioMaster NEXUS-X لـ Rotorflight 2.2 - STM32F722، صندوق أسود 256 ميجابايت، هيكل CNC
وحدة تحكم طيران الهليكوبتر RadioMaster NEXUS-X لـ Rotorflight 2.2 - STM32F722، صندوق أسود 256 ميجابايت، هيكل CNC
RadioMaster
تعذر تحميل توفر الالتقاط
نظرة عامة
تحكم طيران RadioMaster NEXUS-X هو جهاز تحكم لطائرات الهليكوبتر مصمم خصيصًا لـ RF 2.2، مع التركيز على التوافق وأداء الاستقرار والتركيب النظيف. يستخدم وحدة معالجة مركزية STM32F722 مع جهاز تتبع حركة MEMS 6 محاور ICM42688P ويشمل صندوق أسود محدث بسعة 256 ميجابايت للتسجيل الممتد للبيانات وضبطها.
يوفر جهاز التحكم اتصال UART متعدد الوظائف لمجموعة واسعة من بروتوكولات الاستقبال، ويدعم مستقبلات RP3-H ExpressLRS التي لا تحتاج إلى لحام (يتم بيع المستقبل بشكل منفصل). تساعد علبة مصنوعة بتقنية CNC من الألمنيوم في حماية الإلكترونيات بينما تعمل كمشتت حراري، ويدعم الوصول عبر USB-C من خلال موسع مرفق للبناءات الضيقة.
الميزات الرئيسية
- مصمم لـ RF 2.2 التوافق
- وحدة التحكم: STM32F722
- الجيروسكوب/IMU: ICM42688P 6-axis MEMS
- صندوق أسود مدمج مع ذاكرة فلاش سعة 256MB
- هيكل من الألمنيوم CNC للحماية والتبريد
- منافذ UART متعددة الوظائف لتكامل المستقبل والأجهزة الطرفية
- دعم المستقبل: CRSF، ELRS، GHOST، S.BUS, SUMD، IBUS، XBUS، EXBUS، PPM، MSP
- دعم موصل Plug’n’Play لمستقبلات RP3-H ExpressLRS (تباع بشكل منفصل)

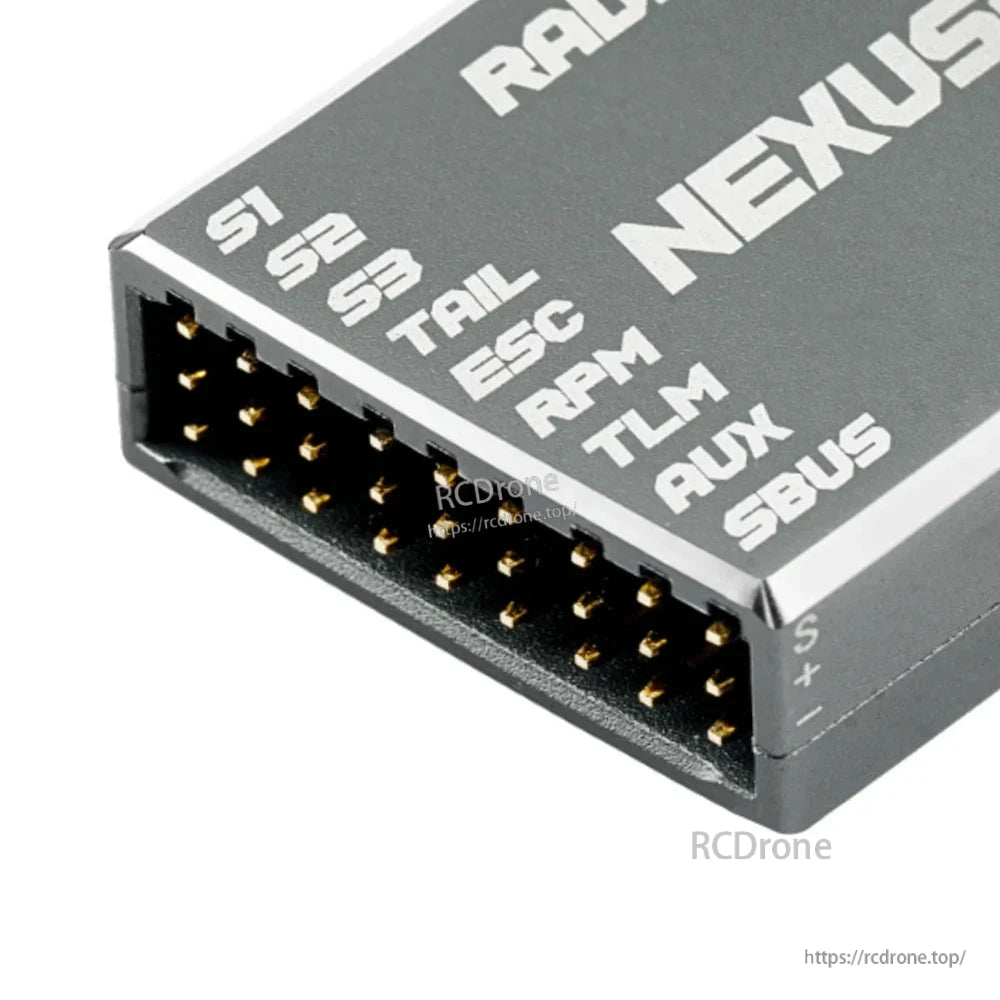

- مخرجات السيرفو: S1، S2، S3، TAIL (حتى 12V)
- يدعم سيرفو الذيل ومحرك الذيل
- واجهة USB-C والوصول إلى FC-Boot
- ميزة إنقاذ RF

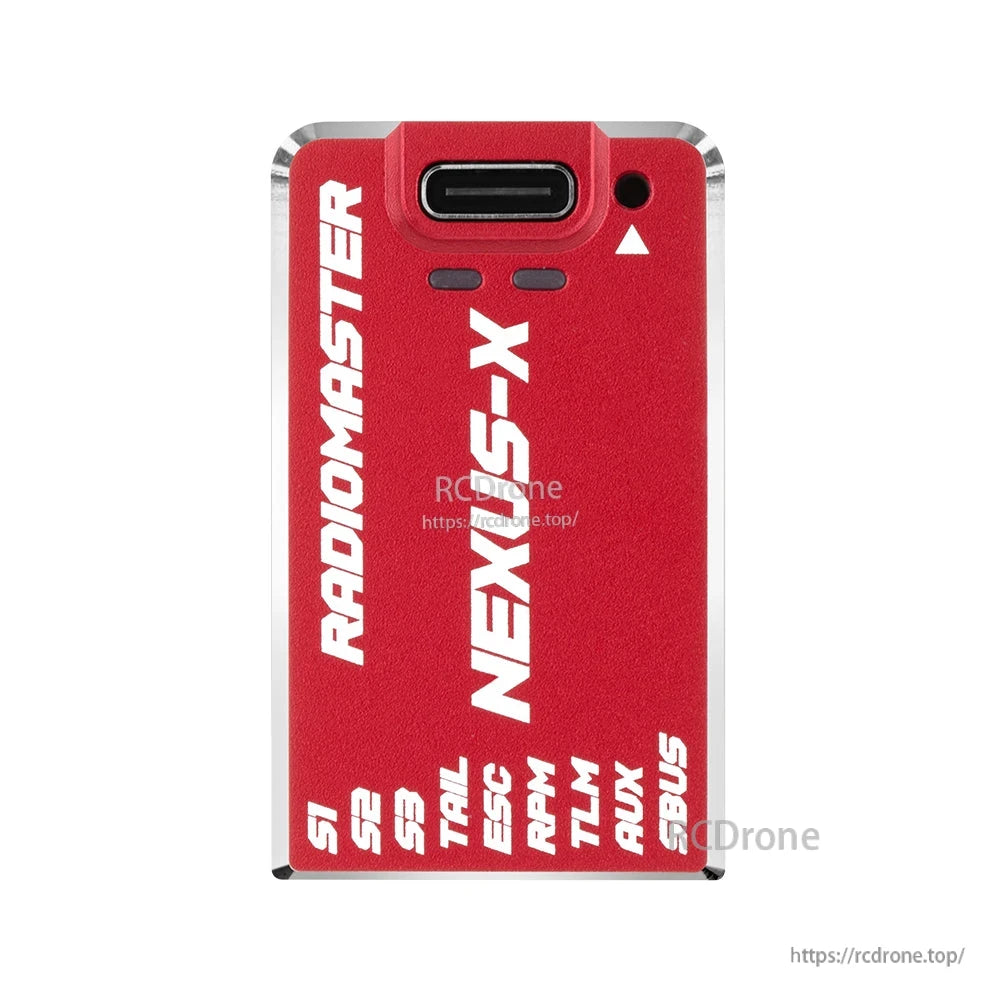

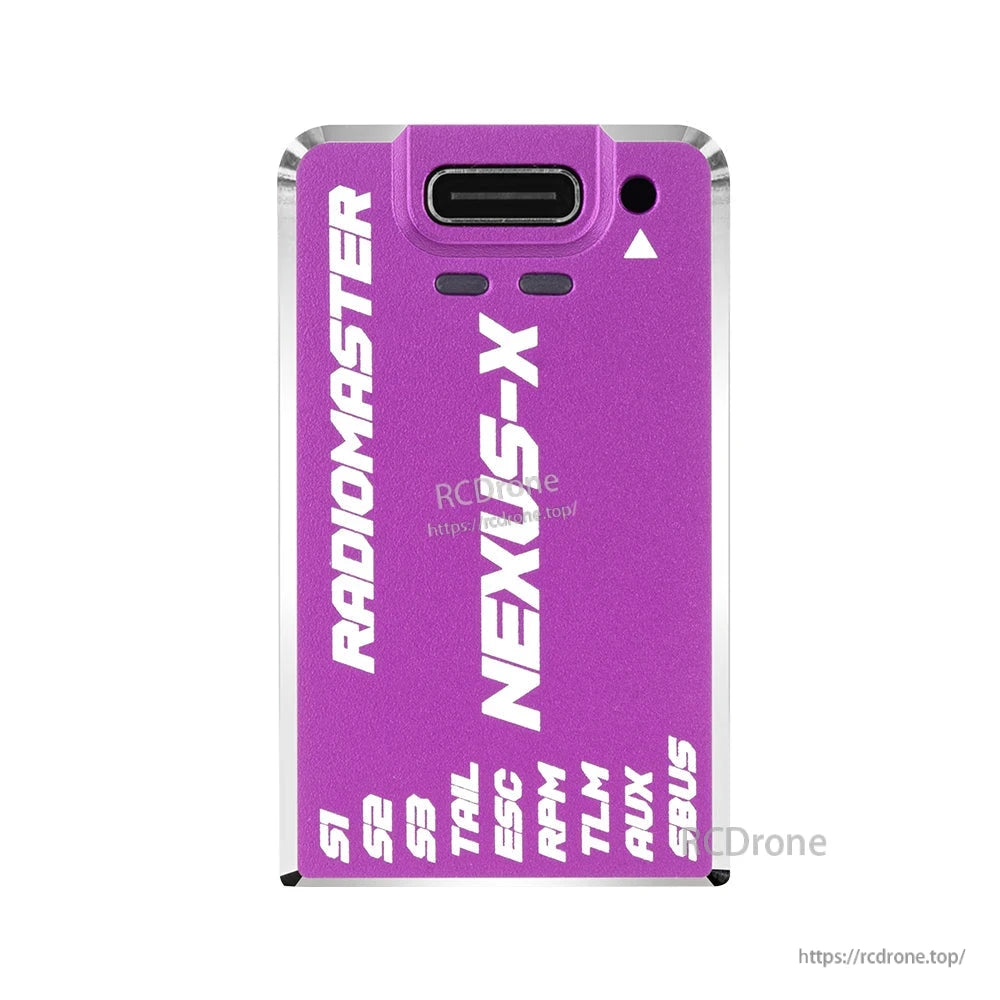

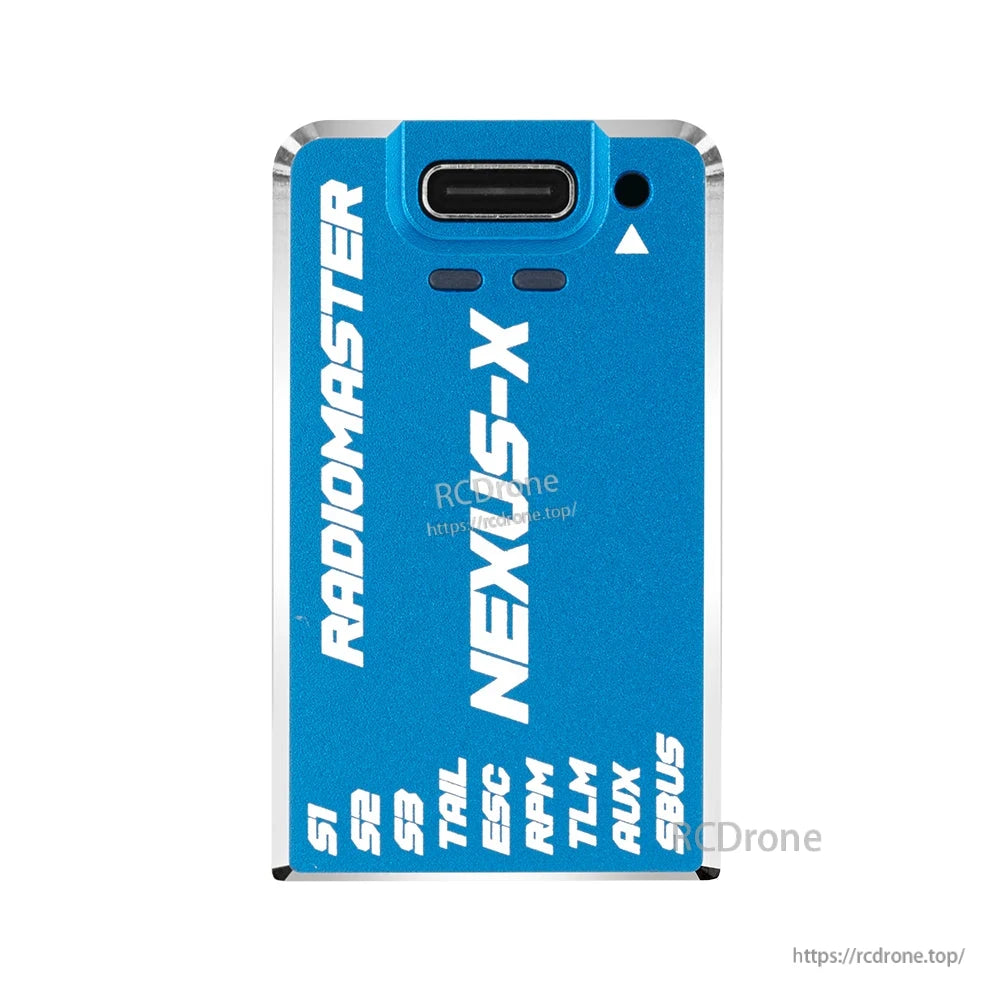

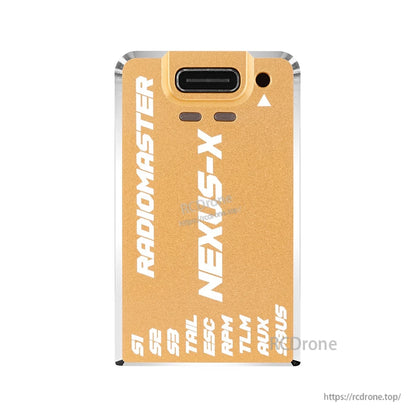

- ألوان الحالة الاختيارية: رمادي / ذهبي / أحمر / أزرق / بنفسجي
المواصفات
| البند | نظام التحكم NEXUS-X / وحدة تحكم طيران هليكوبتر NEXUS-X |
| البرمجيات الثابتة | RF 2.2 / Rotorflight 2.2 |
| MCU | STM32F722RET6 |
| جيروسكوب (IMU) | ICM42688P |
| ذاكرة فلاش (شريحة الصندوق الأسود) | 256MB (W25N02KVZEIR) |
| بارومتر | SPL06-001 |
| UART | 5 - S.BUS [UART1], TELEM [UART2], PORT-A [UART4], PORT-B [UART6], PORT-C [UART3] |
| مخرجات السيرفو | S1, S2, S3, سيرفو الذيل (حتى 12V) |
| دعم ESC للذيل | 760us / 1520us سيرفو |
| دعم محرك الذيل | نعم |
| بروتوكولات PWM | PWM, Oneshot, Multishot, Dshot |
| حساس RPM | 1 - من حساس تردد ESC |
| AUX | 1 |
| مدخل جهد خارجي (تلي) | 3.6-70V |
| مزود الطاقة (DC) | 5-16V |
| مخرج طاقة منفذ تسلسلي A-B-C | 5V - 1.5A |
| التيليمتري | S.BUS, HoTT، S.Port, MSP، EDGETX، ELRS |
| الأبعاد | 44.70 x 26.50 x 12.30mm |

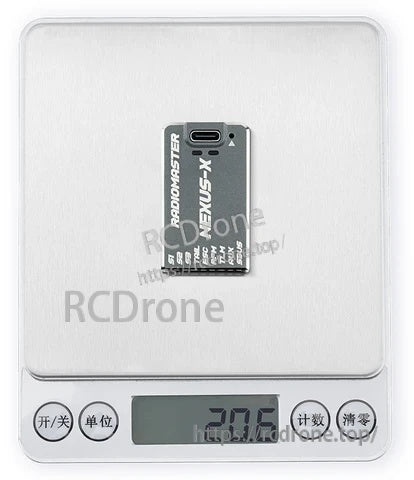

| الوزن | 20.6g |

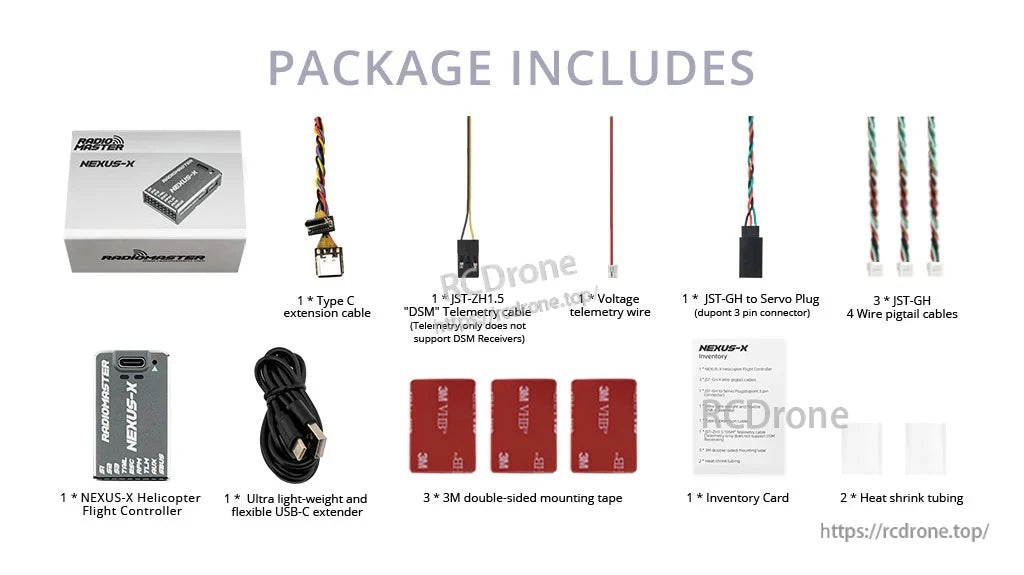

ما هو المضمن
- 1 x نظام التحكم NEXUS-X
- 3 x كابلات JST-GH 4 أسلاك
- 1 x موصل JST-GH إلى موصل سيرفو (موصل 3 دبابيس Dupont)
- 1 x موسع USB-C خفيف الوزن ومرن
- 1 x كابل تمديد Type-C
- 1 x JST-ZH1.5 كابل "DSM" للقياس عن بُعد (قياس عن بُعد فقط؛ لا يدعم مستقبلات DSM)
- 1 x سلك قياس الجهد
- 3 x شريط لاصق مزدوج الوجه 3M
- 2 x أنابيب انكماش حراري
- 1 x بطاقة جرد
التطبيقات
- بناء طائرات هليكوبتر باستخدام RF 2.2 / Rotorflight 2.2
- إعدادات تتطلب تسجيل بيانات على متن الطائرة لتعديل الأداء
- تكاملات مستقبلية باستخدام CRSF، ELRS، S.BUS, وبروتوكولات مدعومة أخرى
لأسئلة التثبيت والأسلاك، اتصل بـ support@rcdrone.top or زيارة https://rcdrone.top/.
التفاصيل

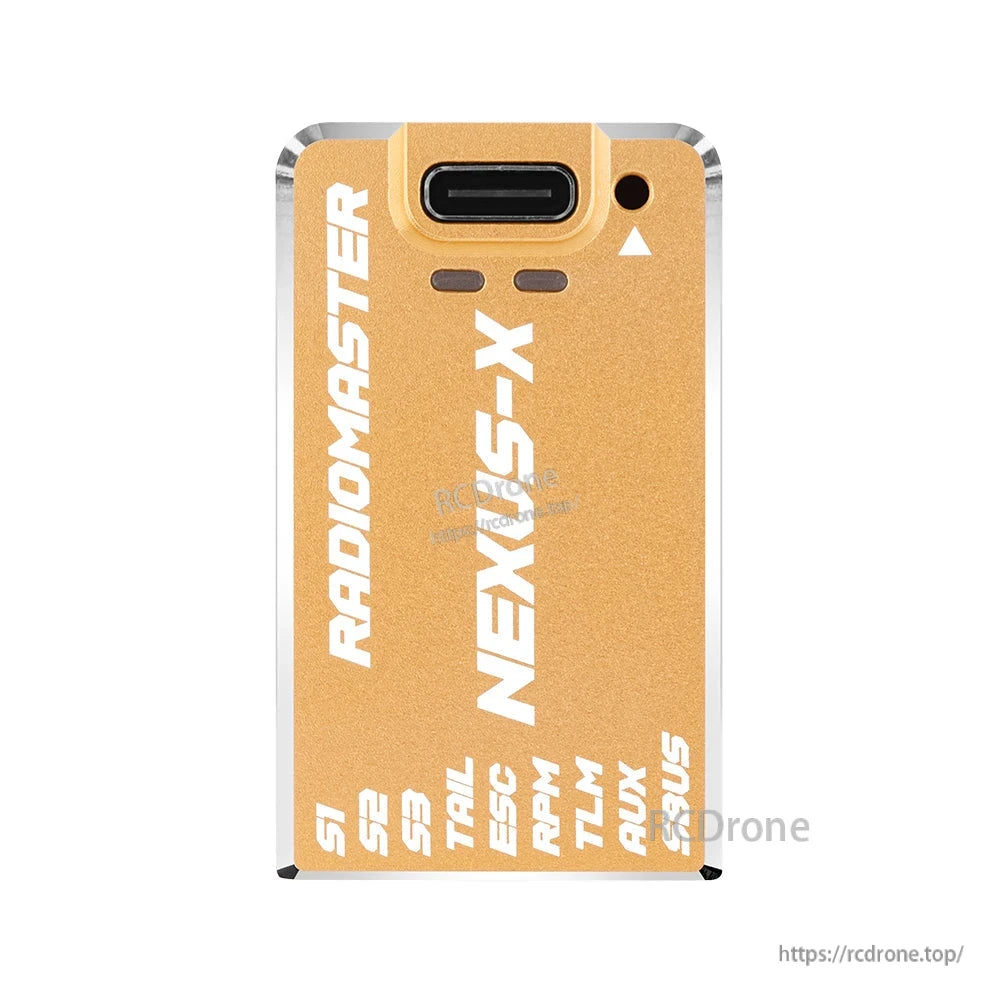

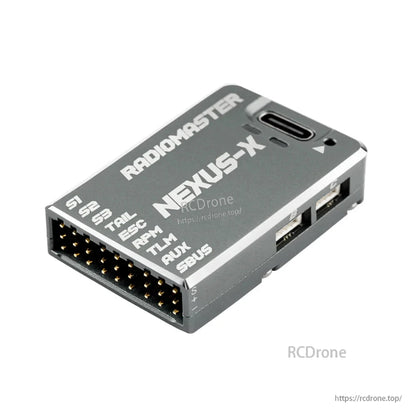

مصمم خصيصًا لـ Rotorflight 2.2، يجمع NEXUS-X بين تصميم مدمج مع وصول نظيف عبر USB-C لتسهيل الإعداد والتعديل.
معالج STM32F722 مقترن بـ ICM42688P 6-axis IMU يوفر استجابة سريعة للتثبيت وإحساس طيران متسق.
ذاكرة Black Box بسعة 256MB المدمجة الموسعة تسجل سجلات أطول لأغراض استكشاف الأخطاء وإصلاحها، وضبط الأداء، ومراجعات الأداء.

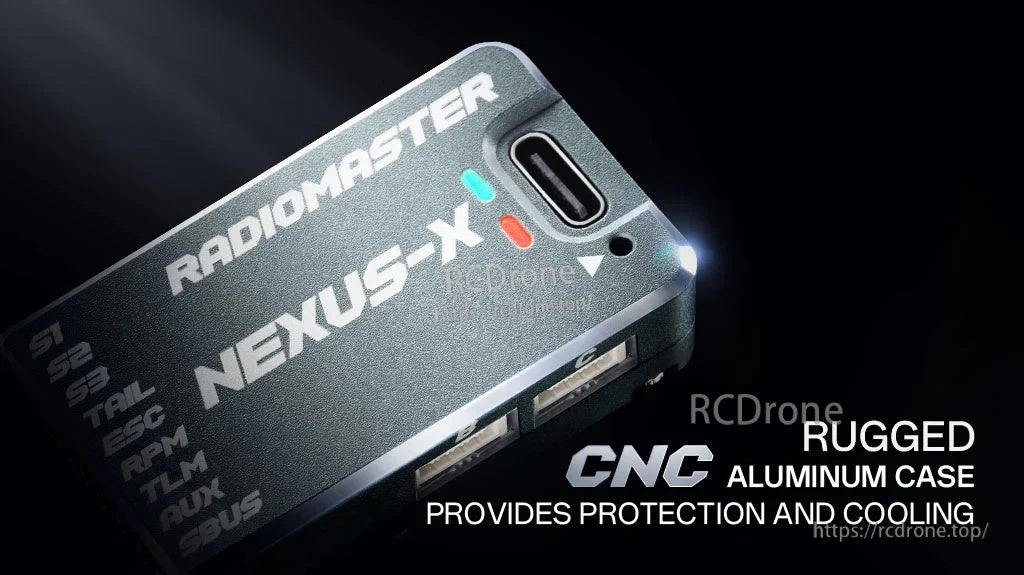

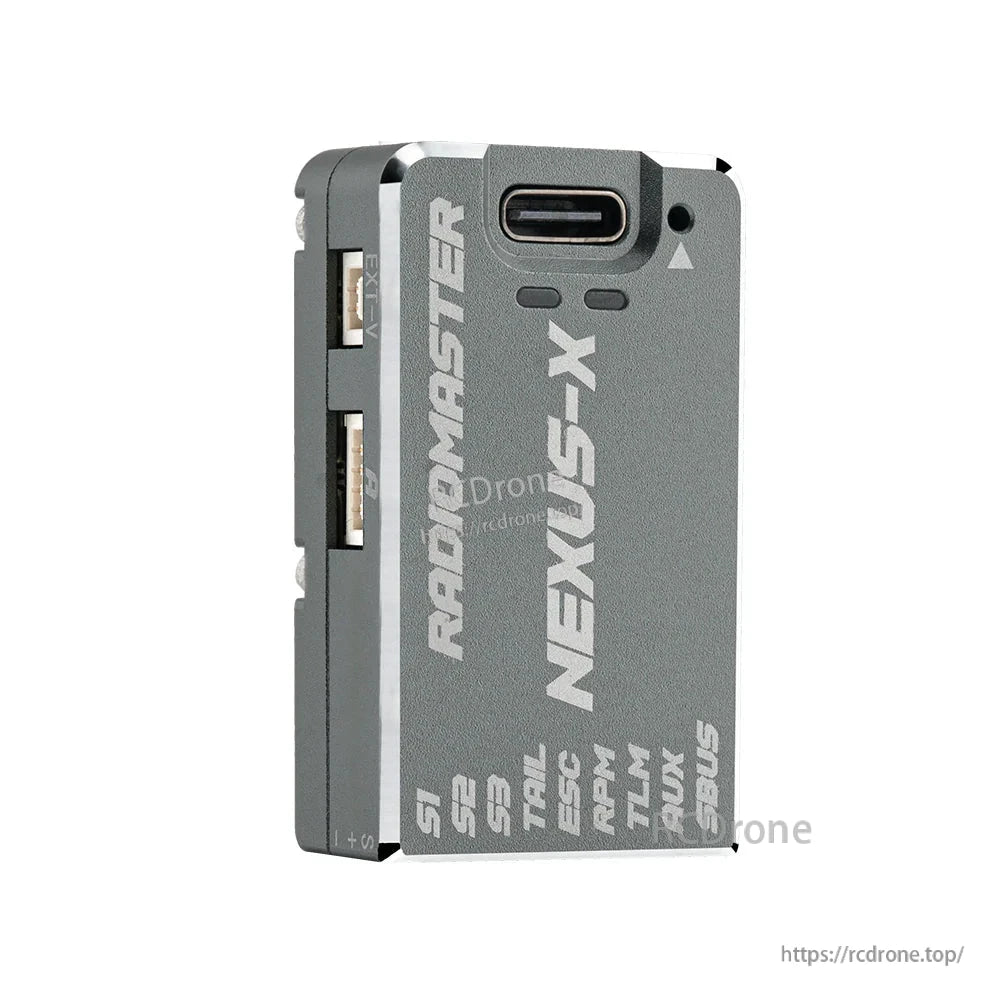

يساعد هيكل الألمنيوم المصنوع بتقنية CNC في حماية الإلكترونيات بينما يعمل كمشتت حراري في إطارات الطائرات المروحية الضيقة.

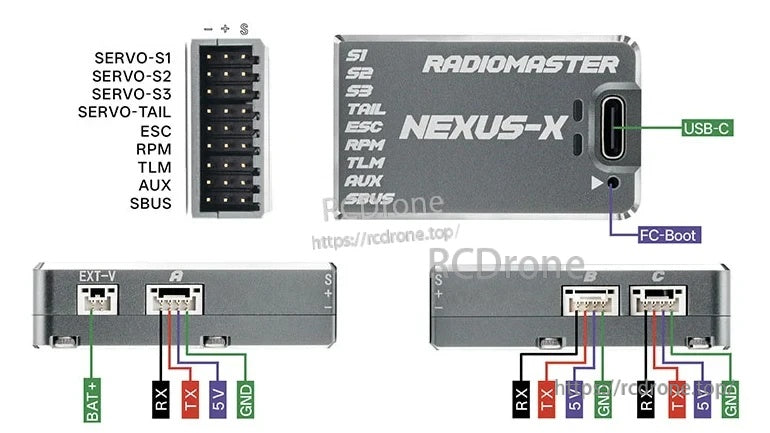

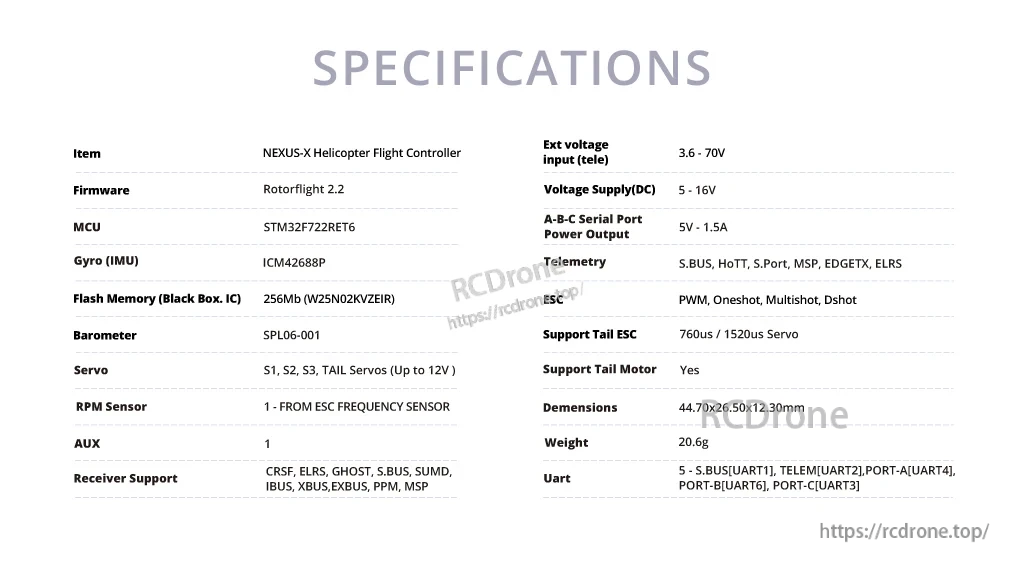

تساعد المواصفات الرئيسية في لمحة سريعة على تأكيد دعم المستقبل، وتخطيط UART، ونطاق إدخال الطاقة، وخيارات التليمترية قبل التثبيت.

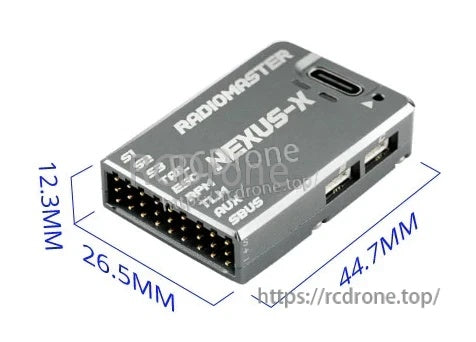

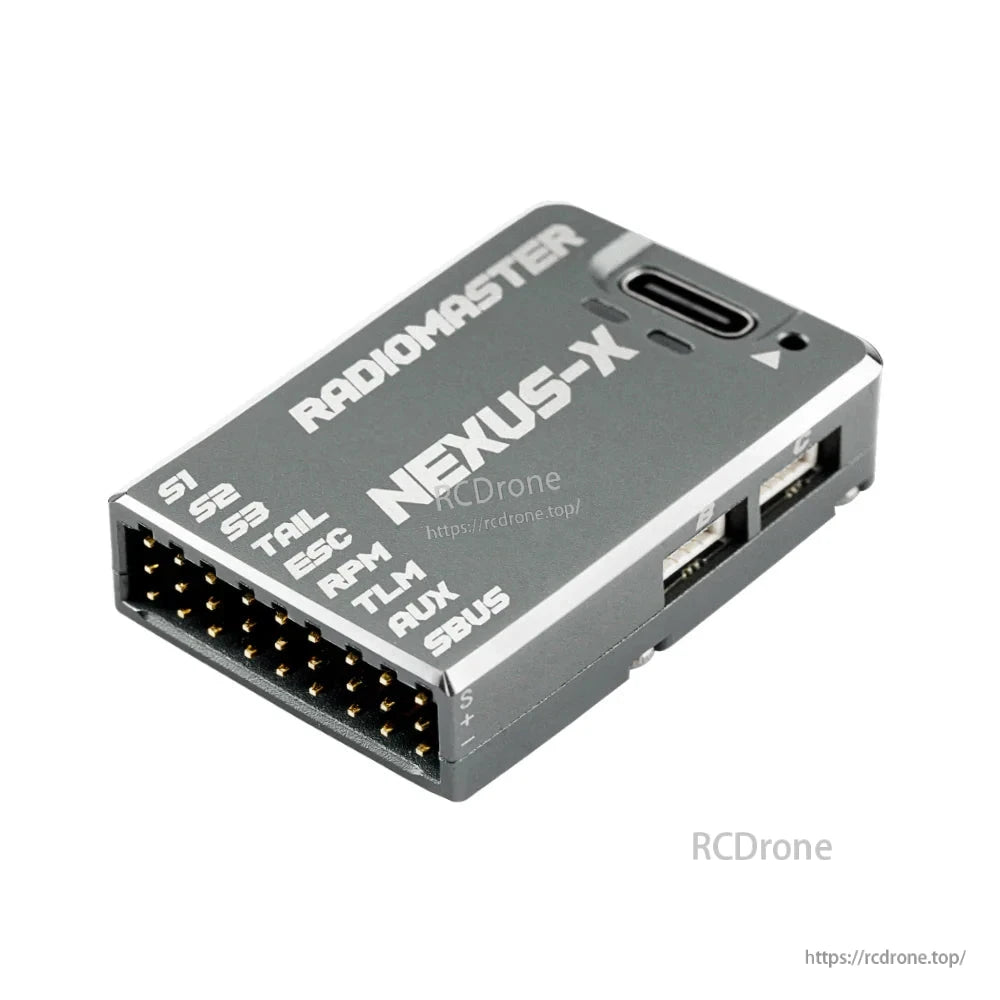

تحتفظ قاعدة بحجم 44.7 × 26.5 × 12.3 مم بالتحكم سهل التركيب مع الحفاظ على الاتصال الكامل.
كل ما تحتاجه لبناء مرتب متضمن، من أحزمة JST-GH وموسع USB-C إلى شريط التثبيت والانكماش الحراري.
