وحدة تحكم طيران RadioMaster NEXUS-XR لطائرات الهليكوبتر مع مستقبل 2.4GHz ExpressLRS (مزدوج SX1281)، سعة 256 ميجابايت
وحدة تحكم طيران RadioMaster NEXUS-XR لطائرات الهليكوبتر مع مستقبل 2.4GHz ExpressLRS (مزدوج SX1281)، سعة 256 ميجابايت
RadioMaster
تعذر تحميل توفر الالتقاط
نظرة عامة

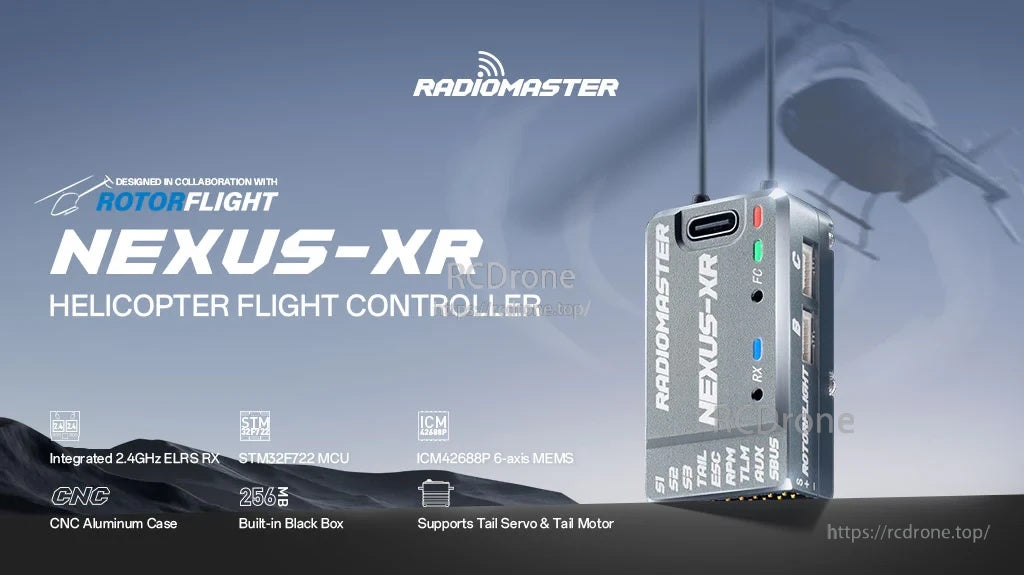

راديوماستر NEXUS-XR هو وحدة تحكم طيران هليكوبتر تدمج مستقبل 2.4GHz ExpressLRS (ثنائي SX1281) لتبسيط التركيب وتقليل الحاجة إلى مستقبل خارجي. تم بناؤه حول وحدة المعالجة STM32F722 مع مستشعر الحركة MEMS ICM42688P 6-axis، ويشمل 256MB من الذاكرة الفلاش على اللوحة لتسجيل البيانات، ويستخدم هيكل من الألمنيوم CNC للحماية والتبريد.
المستقبل المدمج هو مستقبل RP4TD-M ExpressLRS 2.4GHz mini true diversity مع هوائيات سلكية 2.4GHz بطول 65 مم، واجهة حافلة CRSF، تحديثات WiFi، ومعدل تحديث أقصى يبلغ 500Hz / F1000Hz.
الميزات الرئيسية
- مستقبل 2.4GHz ExpressLRS المدمج: تصميم مستقبل ثنائي Semtech SX1281 (جمنيني)؛ المستقبل الداخلي مدرج كمستقبل RP4TD-M ExpressLRS 2.4GHz mini true diversity.
- منصة وحدة التحكم في الطيران: وحدة المعالجة STM32F722RET6 + ICM42688P 6-axis MEMS؛ بارومتر SPL06-001.
- تسجيل بيانات الصندوق الأسود المدمج: 256MB ذاكرة فلاش مدمجة ( W25N02KVZEIR).
- دعم السيرفو: مخرجات السيرفو S1 و S2 و S3 و TAIL (حتى 12V)؛ يدعم كل من سيرفو 760us و 1520us؛ متوافق مع محركات الذيل.
- مرونة الطاقة والجهد: جهد الإمداد (DC) 5 - 16V؛ إدخال جهد EXT (تلي) 3.6-70V؛ مخرج طاقة المنفذ التسلسلي A/B/C 5V - 1.5A؛ القضبان المعزولة مدرجة كـ 1.8V و 3.3V (MCU) و 5V (واجهات).
- الاتصال: 5 UARTs ( S.BUS[UART1]، TELEM[UART2]، PORT-A[UART4]، PORT-B[UART6]، PORT-C[UART3])؛ إدخال مستشعر RPM من مستشعر تردد ESC؛ AUX x1.
- الحالة والوصول: حالة من الألمنيوم مصنوعة بواسطة CNC؛ دعم الوصول عبر USB-C من خلال كابل تمديد USB-C المرفق/كابل تمديد Type-C.
- ميزة الأمان: إنقاذ RF مدرج كميزة قياسية.
- ألوان الحالة الاختيارية: رمادي / ذهبي / أحمر / أزرق / بنفسجي.
لإجراء فحوصات التوافق قبل الشراء، أو أسئلة الأسلاك، أو دعم الإعداد، اتصل بـ support@rcdrone.top or زيارة https://rcdrone.top/ .
المواصفات
| البند | نظام التحكم NEXUS-XR |
| البرمجيات الثابتة | RF 2.2 |
| وحدة التحكم في الطيران (MCU) | STM32F722RET6 |
| حساس الحركة | ICM42688P 6-axis MEMS |
| بارومتر | SPL06-001 |
| ذاكرة فلاش (شريحة الصندوق الأسود) | 256MB (W25N02KVZEIR) |
| UART | 5 - S.BUS[UART1], TELEM[UART2], PORT-A[UART4], PORT-B[UART6], PORT-C[UART3] |
| مخرجات السيرفو | S1, S2, S3، سيرفو الذيل (حتى 12V)؛ يدعم سيرفو 760us و 1520us |
| حساس RPM | 1 - من حساس تردد ESC |
| AUX | 1 |
| مدخل جهد خارجي (tele) | 3.6-70V |
| مزود جهد (DC) | 5 - 16V |
| مخرج طاقة منفذ تسلسلي A/B/C | 5V - 1.5A |
| دعم المستقبلات | CRSF، ELRS، GHOST، S.BUS, SUMD، IBUS، XBUS، EXBUS، PPM، MSP |
| القياس عن بعد | S.BUS, HoTT، S.Port, MSP، EDGETX، ELRS |
| المستقبل الداخلي | RP4TD-M ExpressLRS 2.4GHz Mini True Diversity Receiver |
| وحدة التحكم الدقيقة (المستقبل) | ESP32 |
| النوع | ISM |
| شريحة RF | SX1281 x 2 |
| الهوائي | هوائي سلكي 65 مم 2.4GHz x 2 |
| نطاق الترددات | 2.4GHz |
| أقصى معدل تحديث | 500Hz / F1000Hz |
| قوة الإرسال التليمترية | حد أقصى 2 × 10mW |
| تحديثات الواي فاي | نعم |
| هدف البرنامج الثابت | راديو ماستر RP4TD-M 2400 RX |
| واجهة الحافلة | CRSF |

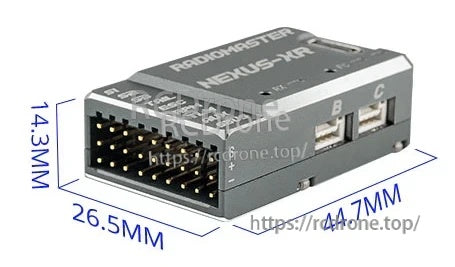

| الأبعاد | 44.70 × 26.50 × 14.30 مم |
| الوزن | 24.1 جرام |

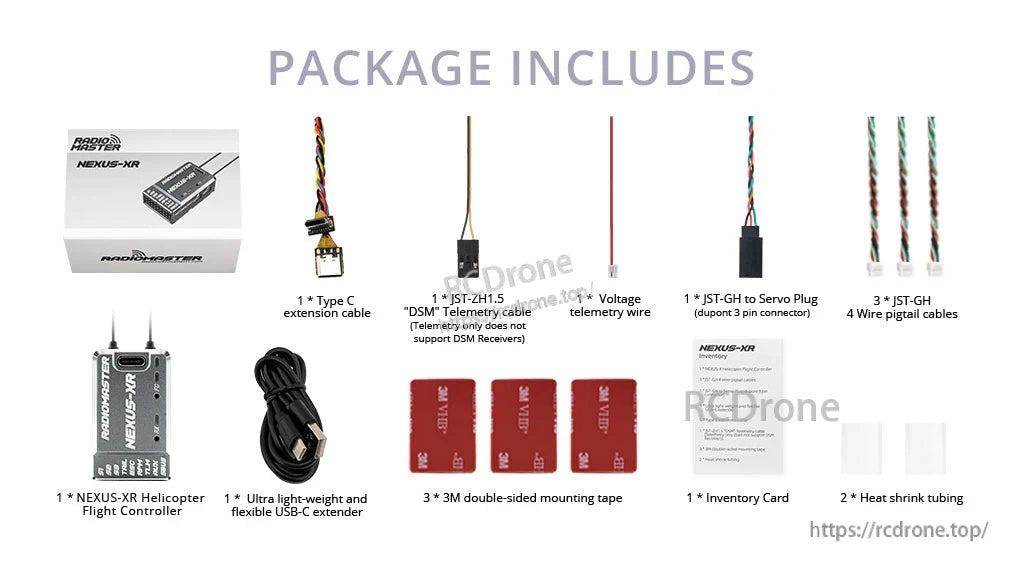

ما هو المضمن
- 1 * نظام التحكم NEXUS-XR
- 3 * كابلات توصيل JST-GH 4 أسلاك
- 1 * موصل JST-GH إلى موصل سيرفو (موصل 3 دبابيس دوبونت)
- 1 * موسع USB-C خفيف الوزن ومرن للغاية
- 1 * كابل تمديد نوع C
- 1 * JST-ZH1.5 كابل "DSM" للقياس عن بعد (قياس عن بعد فقط؛ لا يدعم مستقبلات DSM)
- 1 * سلك قياس الجهد
- 3 * شريط لاصق مزدوج الجوانب 3M
- 2 * أنبوب انكماش حراري
- 1 * بطاقة جرد
التطبيقات
- بناء طائرات هليكوبتر تتطلب مستقبل 2.4GHz ExpressLRS مدمج (واجهة حافلة CRSF)
- إعدادات طائرات هليكوبتر تحتاج إلى تسجيل بيانات على متن الطائرة (256MB) للتعديل
- تركيبات تتطلب مخرجات سيرفو تصل إلى 12V ودعم لسيرفو 760us / 1520us
المنتجات ذات الصلة
- نظام التحكم NEXUS
- نظام التحكم NEXUS-X
التفاصيل
يجمع NEXUS-XR بين وحدة تحكم طيران طائرة هليكوبتر ومستقبل 2.4GHz ExpressLRS في حاوية مدمجة من الألمنيوم CNC.

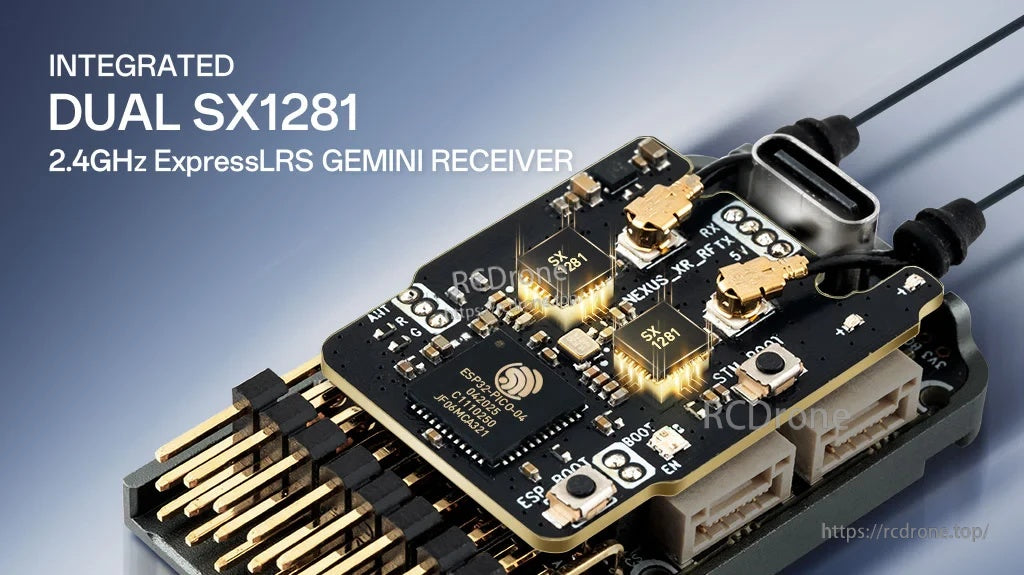

تم دمج جهاز Dual SX1281 (Gemini) ExpressLRS لتقليل الأسلاك وإلغاء الحاجة إلى جهاز استقبال خارجي في العديد من التركيبات.

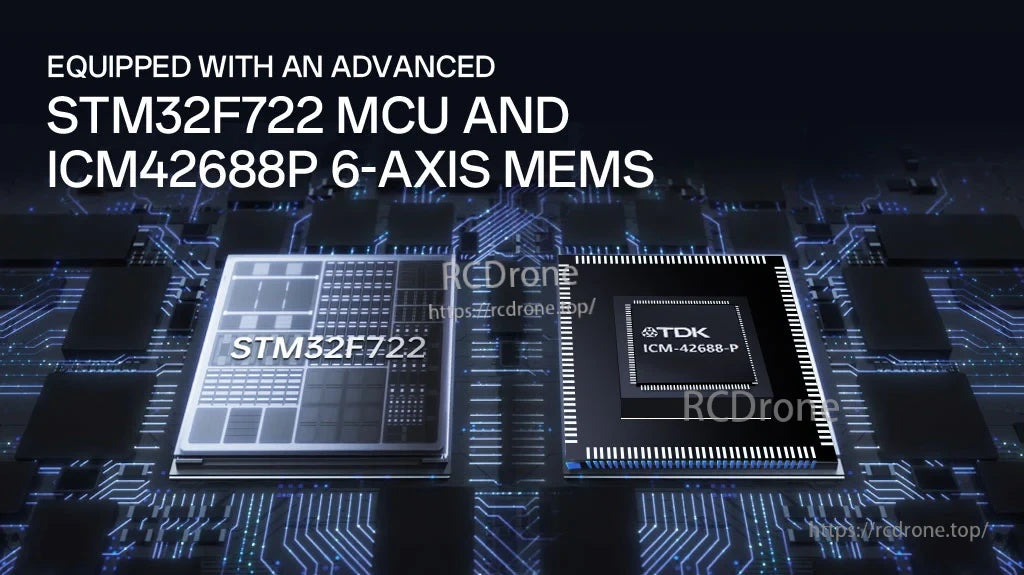

يوفر معالج STM32F722 مع مستشعر ICM42688P 6-axis MEMS المعالجة واستشعار الحركة اللازمة للتحكم المستقر في الطائرات الهليكوبتر.
يدعم فلاش بسعة 256 ميجابايت تسجيل البيانات السوداء للتعديل واستكشاف الأخطاء وإصلاحها.

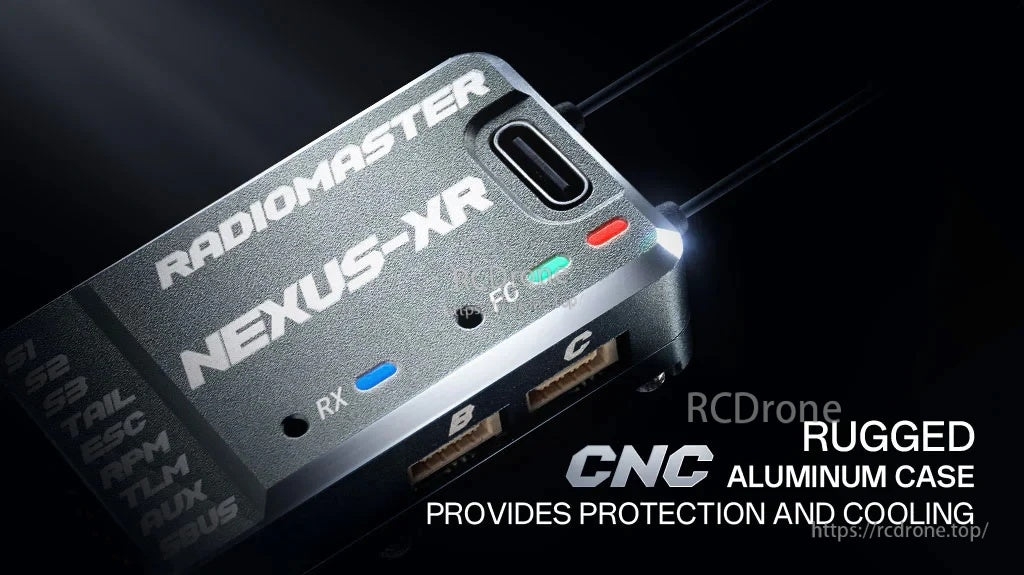

تساعد علبة الألمنيوم المصنوعة بتقنية CNC على حماية الإلكترونيات وتحسين التبريد، مع وصول سهل عبر USB-C للإعداد.

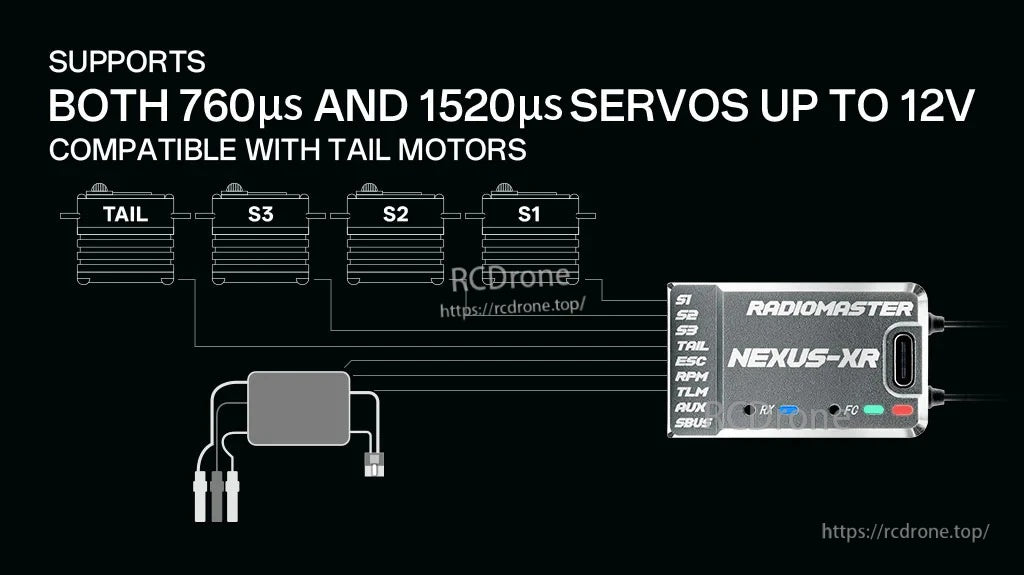

تدعم مخرجات السيرفو كل من السيرفو 760µs و 1520µs حتى 12V، مع توافق لتركيبات محرك الذيل.
تجنب البحث عن الأجزاء: تحتوي العلبة على موسع USB-C، وأسلاك توصيل، وشريط تثبيت، وغطاء حراري لتسريع عملية التثبيت.

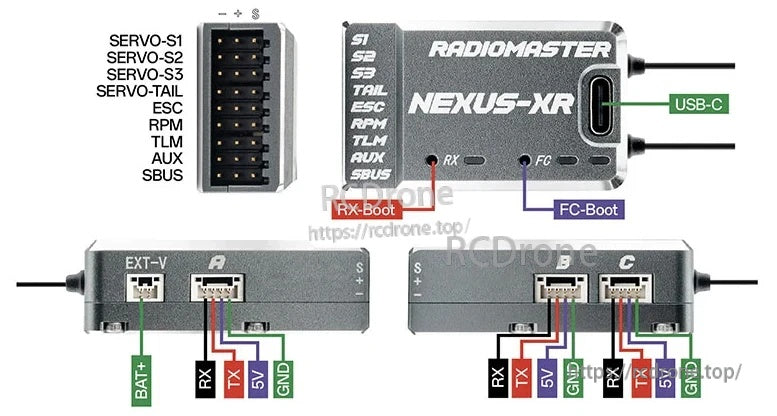

تساعد تسميات المنافذ الواضحة في تنظيم الأسلاك للسيرفو، والطاقة، والاتصالات، وملحقات UART.
