کنترلر پرواز HGLRC SPECTER F411 12A AIO 2S-4S ELRS 2.4G RX VTX 5.8GHz با ابعاد 25.5x25.5 میلی‌متر

بررسی اجمالی

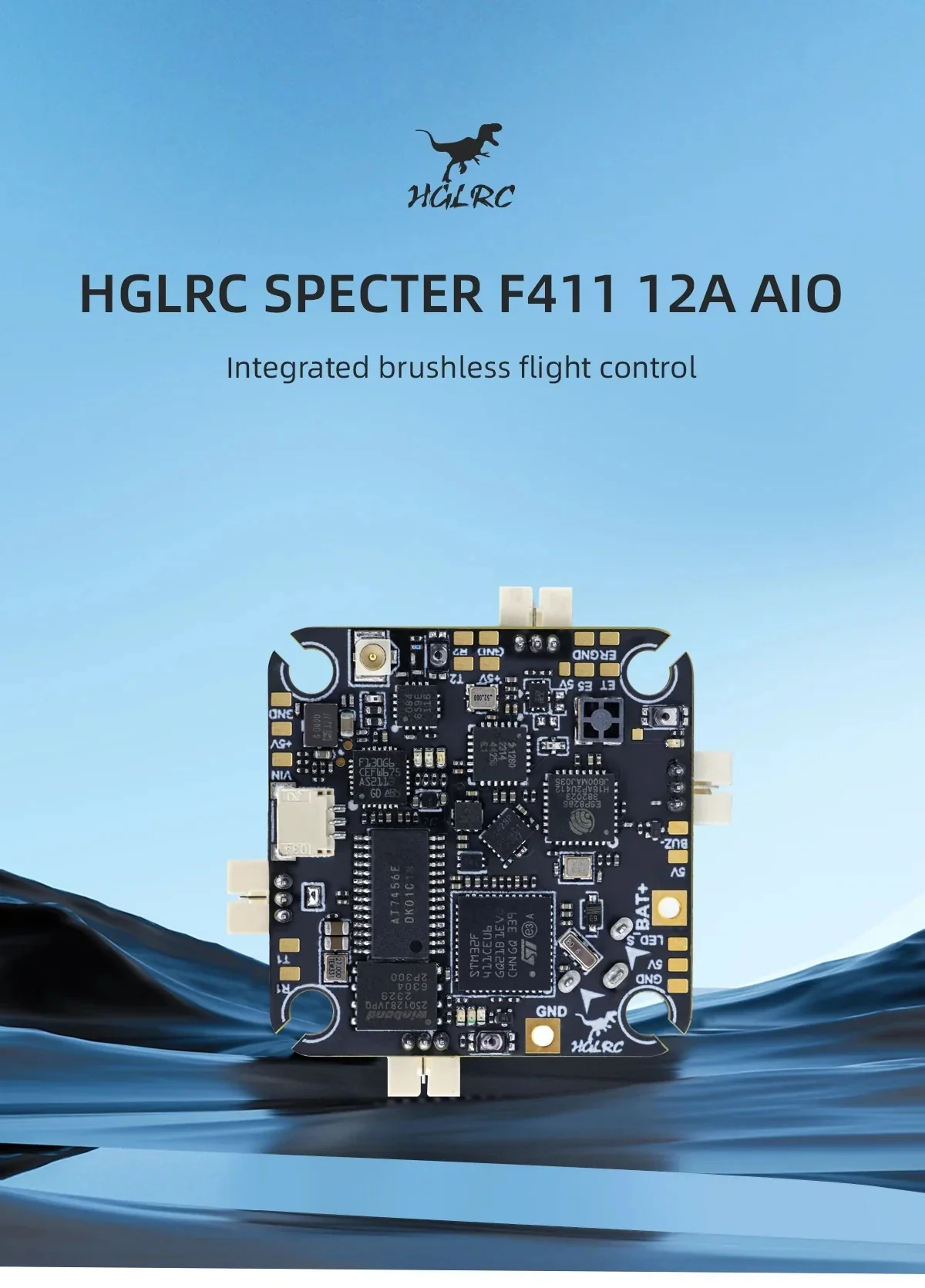

برد کنترل پرواز یکپارچه HGLRC SPECTER F411 12A AIO یک برد کنترل پرواز بدون برس است که کنترلر پرواز، ESC 12A، گیرنده داخلی ExpressLRS 2.4G (سری UART) و انتقال تصویر آنالوگ 5.8GHz را ترکیب می‌کند. این برد از ورودی LiPo 2S–4S پشتیبانی می‌کند و برای ساخت‌های فشرده FPV مانند وُوپ‌های 75mm/85mm، ساخت‌های سبک 3 اینچی و فریم‌های سبک دندانی طراحی شده است.

ویژگی‌های کلیدی

• گیرنده داخلی ExpressLRS 2.4G با پورت سری UART
• انتقال تصویر آنالوگ 5.8GHz داخلی: RCE-25-100-400mw (قابل تنظیم)، 48CH-5.8ghz

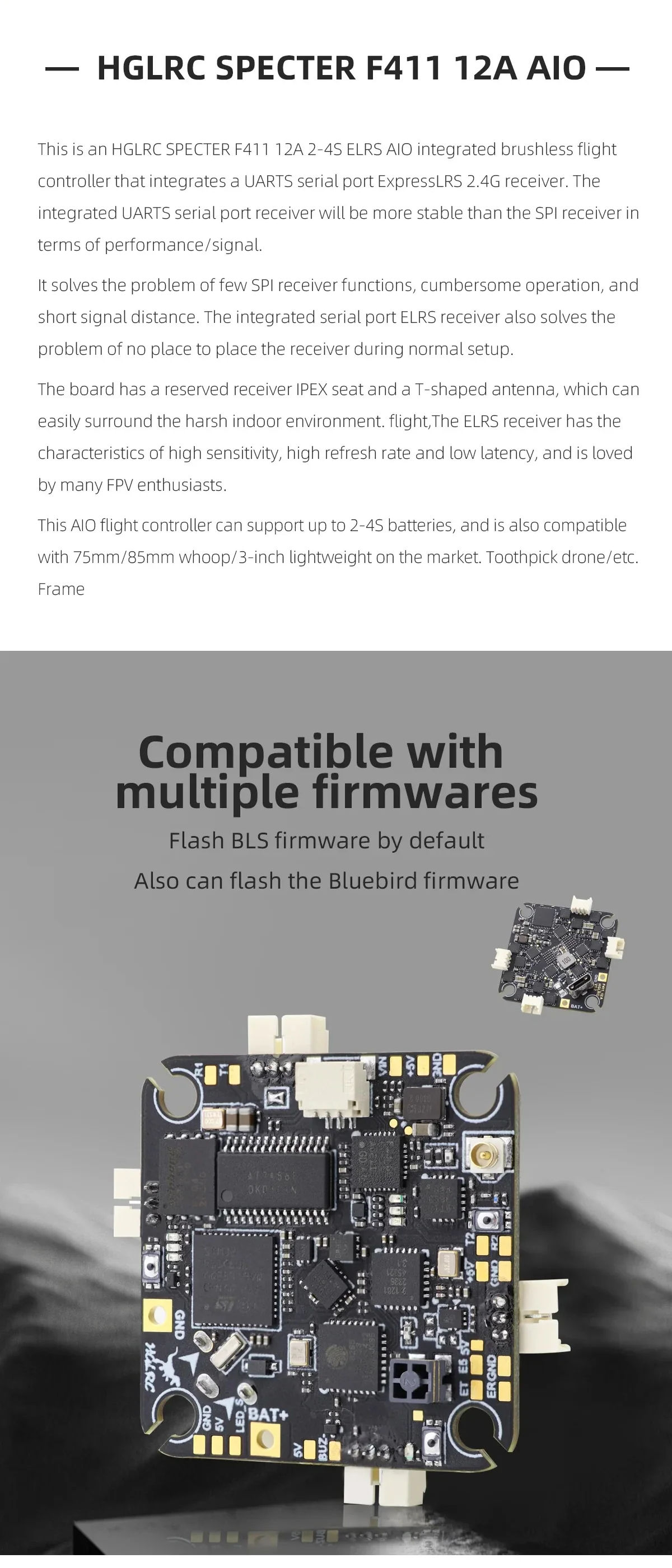

• سازگار با چندین فریمور: فریمور BLS به طور پیش‌فرض فلش می‌شود؛ همچنین می‌توان فریمور Bluebird را فلش کرد
• جعبه سیاه 16MB داخلی برای ثبت داده‌های پرواز
• از OSD، LED و بوق پشتیبانی می‌کند

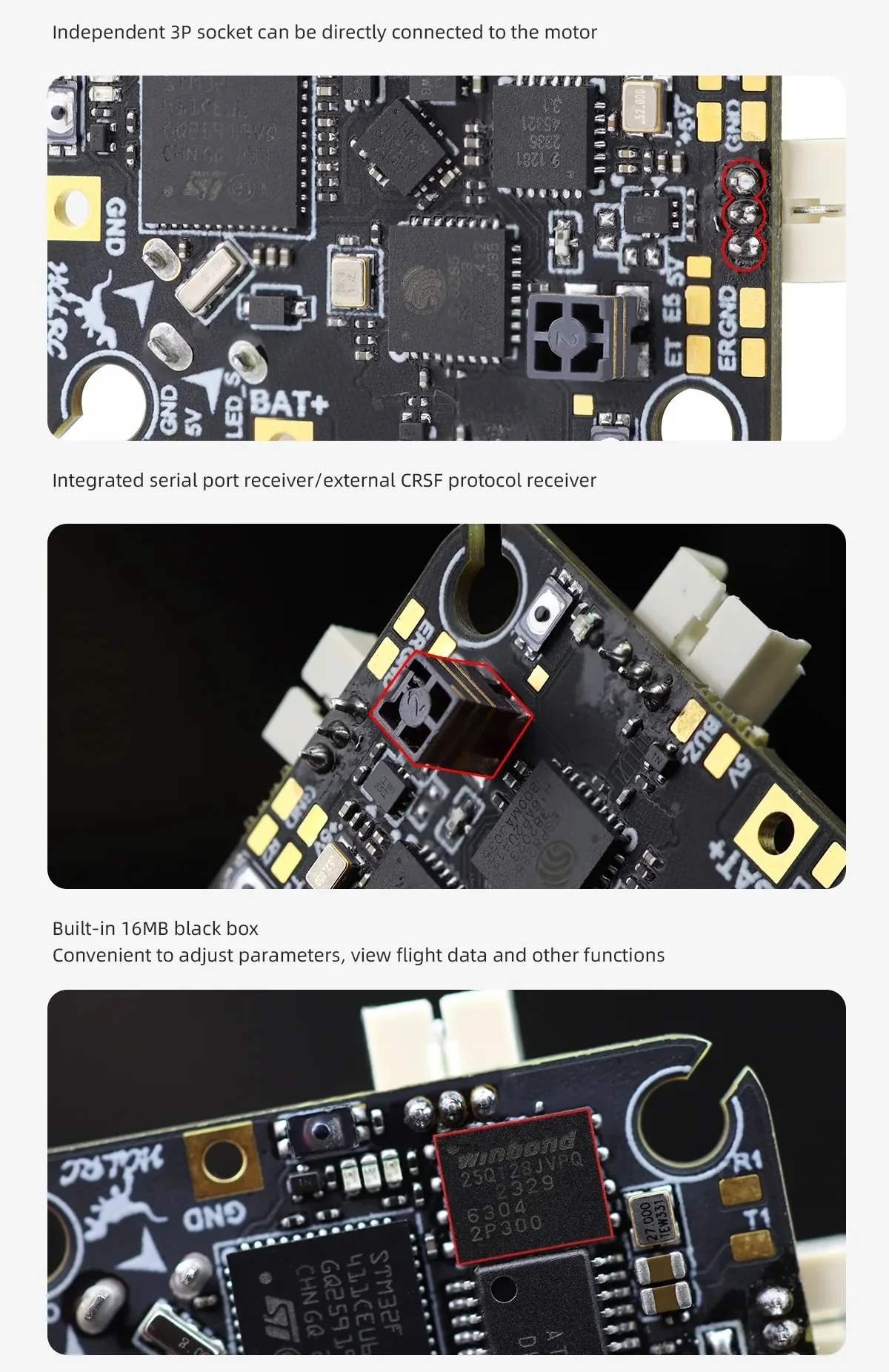

• سوکت 3P مستقل می‌تواند به طور مستقیم به موتور متصل شود
• از گیرنده پروتکل CRSF خارجی پشتیبانی می‌کند (دستورالعمل‌ها در زیر)

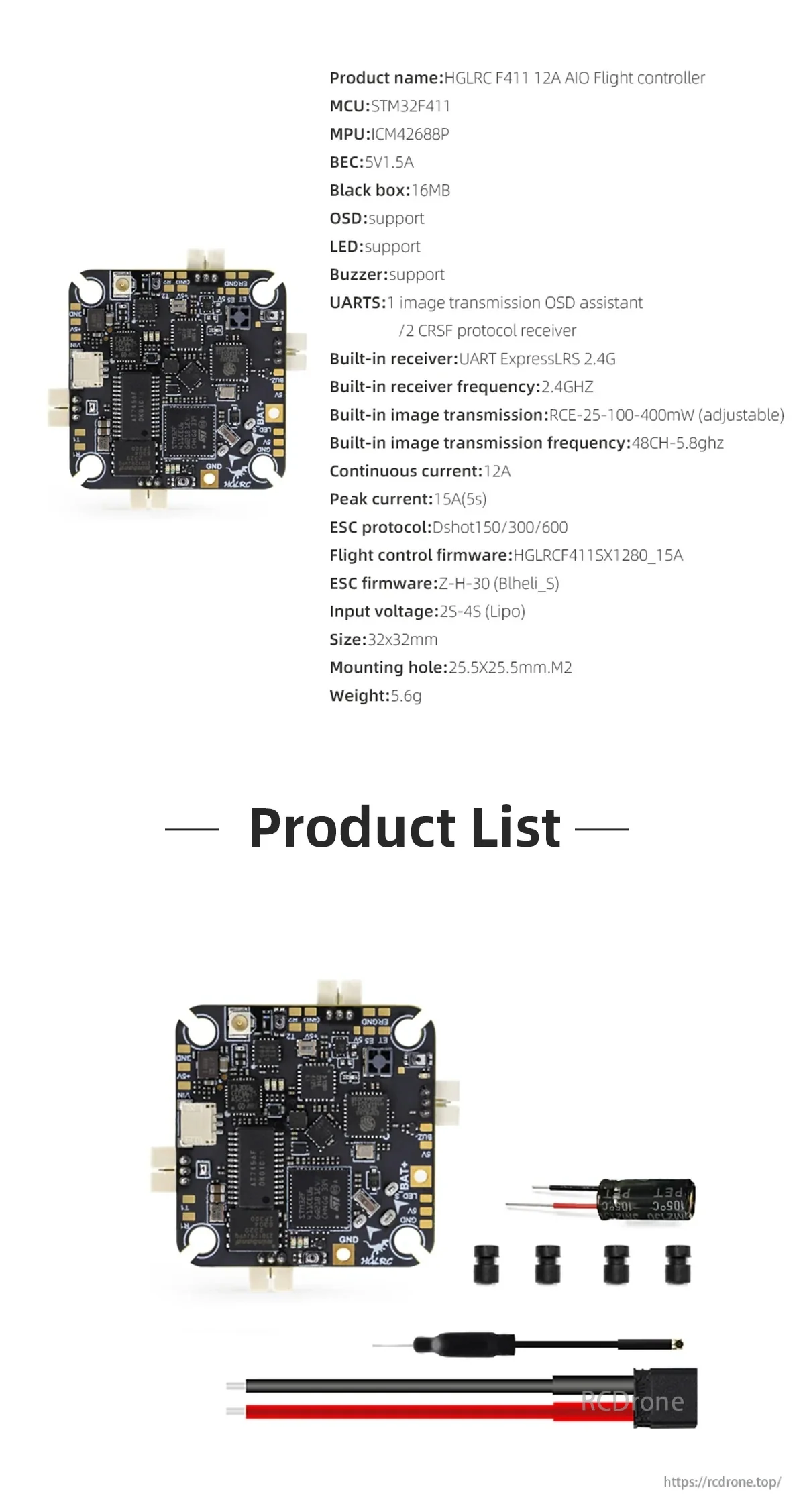

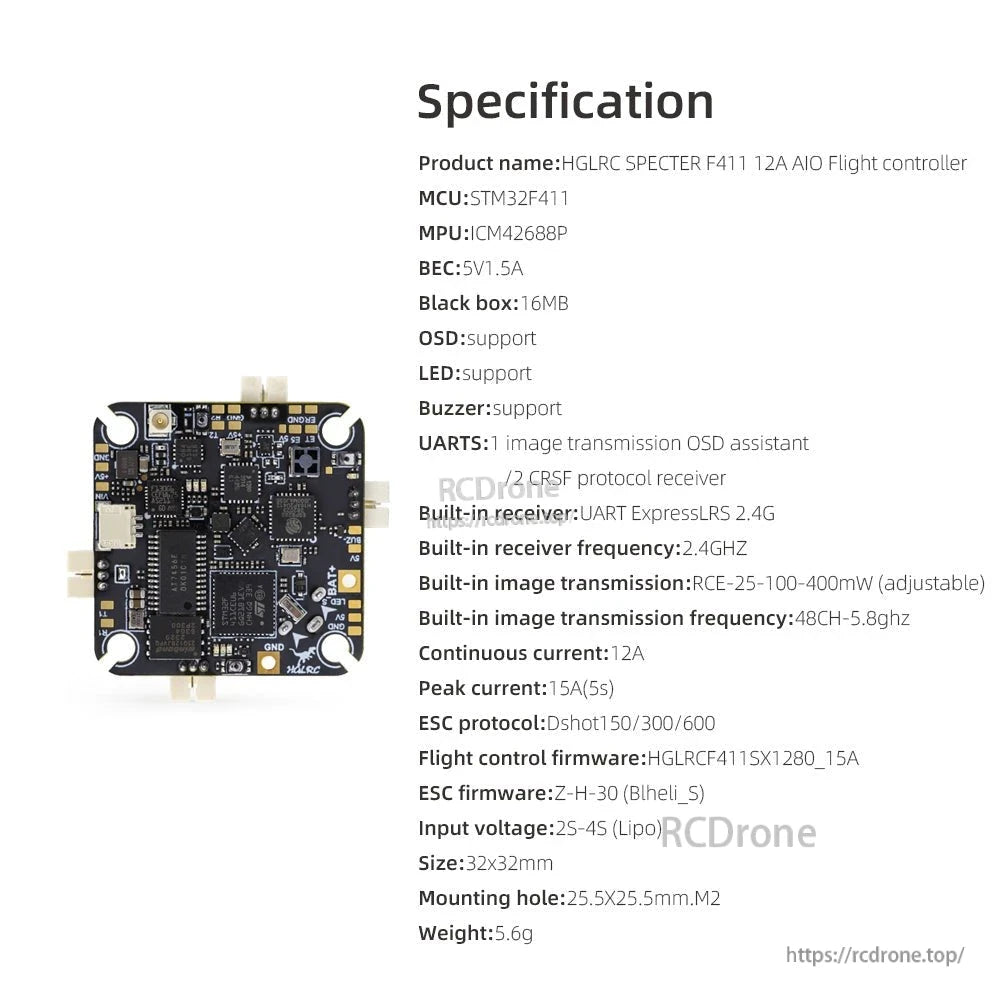

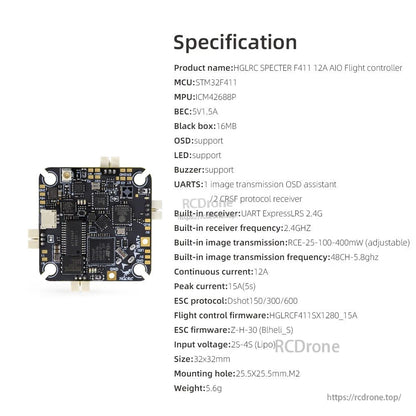

مشخصات

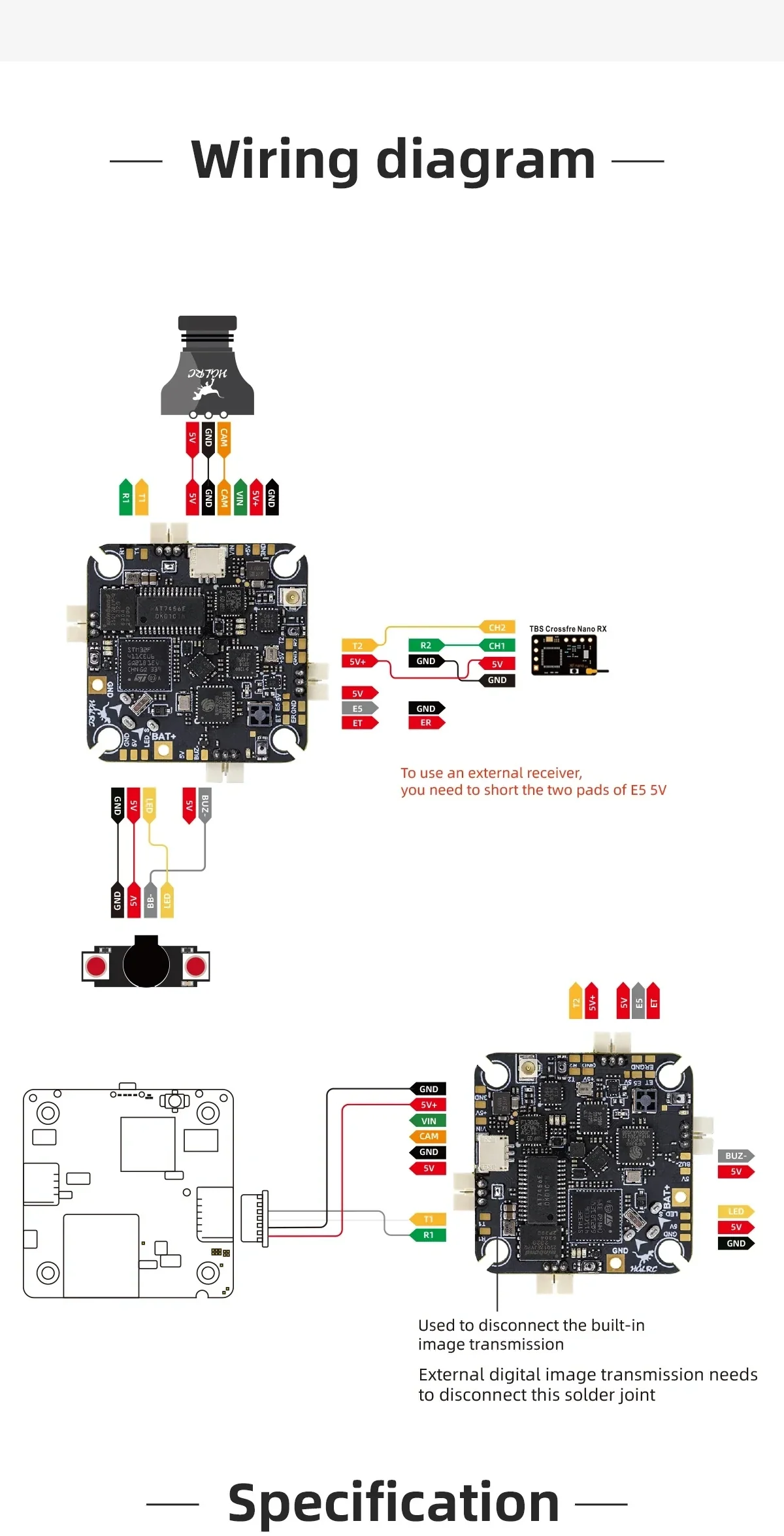

یادداشت‌های سیم‌کشی / تنظیمات

• برای استفاده از یک گیرنده خارجی، شما نیاز دارید که دو پد E5 و 5V.
را کوتاه کنید.
• برای قطع اتصال انتقال تصویر داخلی؛ انتقال تصویر دیجیتال خارجی نیاز به قطع این نقطه لحیم دارد.

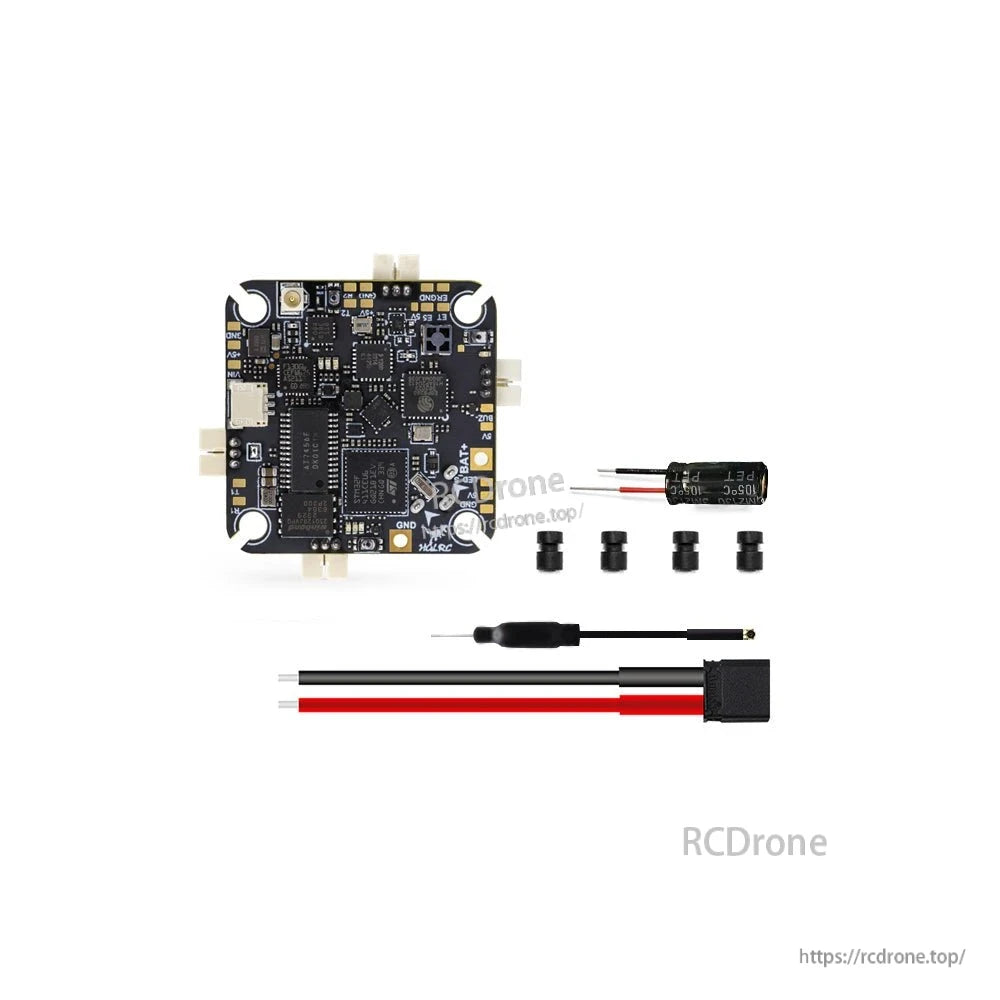

چه چیزی شامل می‌شود

• برد HGLRC SPECTER F411 12A AIO
• 1 مجموعه گیره‌های نصب
• سیم‌کشی
• خازن

برای کمک در سیم‌کشی یا تأیید سازگاری برای یک فریم/ساخت خاص، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا ایمیل بزنید به support@rcdrone.top.

جزئیات

یک استک FC/ESC جمع و جور که برای ساده‌سازی سیم‌کشی در ساخت‌های کوچک FPV طراحی شده است.

گزینه‌های نرم‌افزاری انعطاف‌پذیر، تطبیق با تنظیمات و روند تنظیم دلخواه شما را آسان می‌کند.

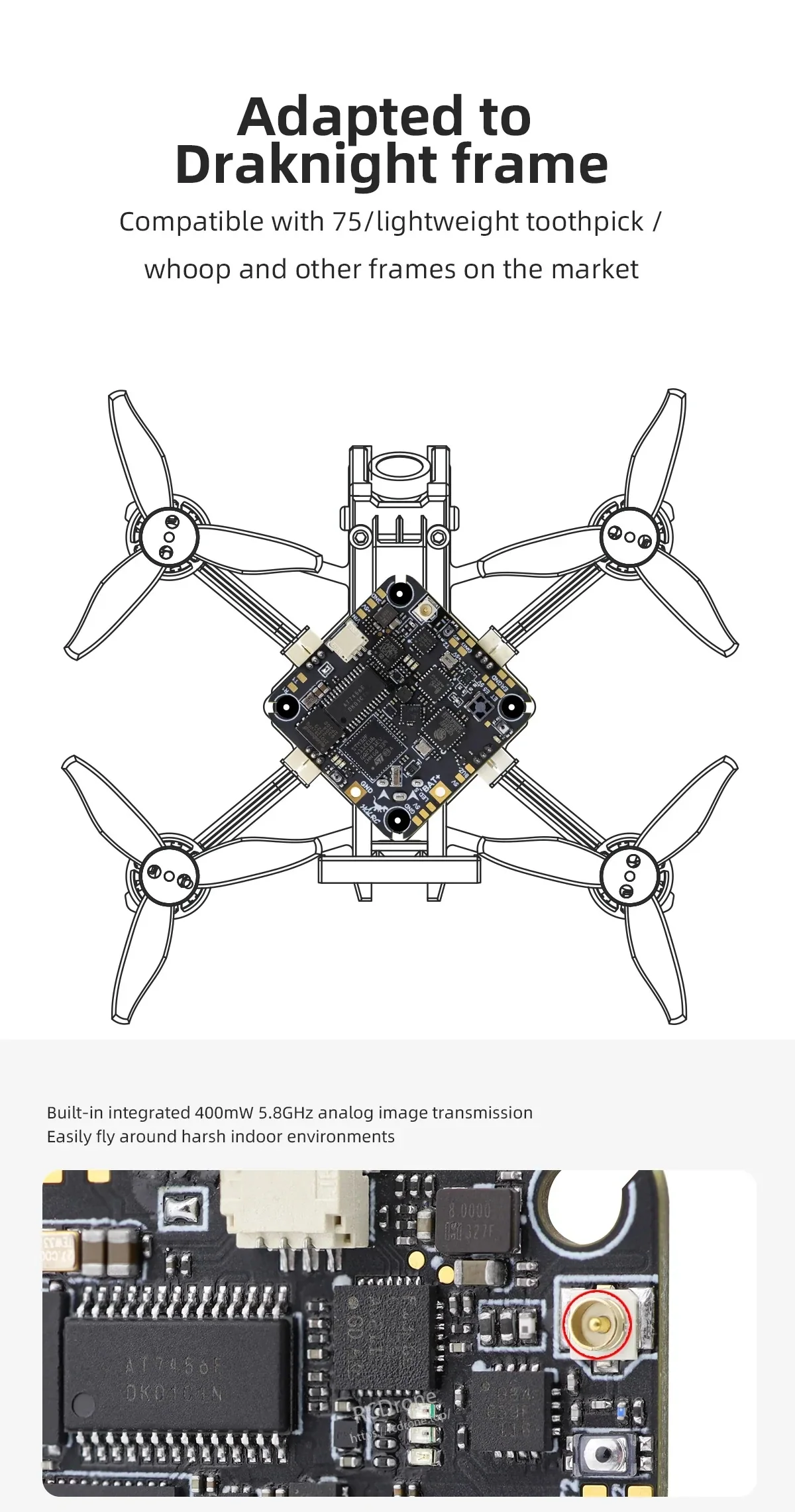

به اندازه فریم‌های سبک وزن whoop/toothpick طراحی شده است، با یک کانکتور آنتن روی برد برای نصب‌های تمیز.

نقشه‌برداری واضح پدها به هدایت برق، دوربین/VTX و سیم‌کشی گیرنده کمک می‌کند، از جمله یادداشت‌هایی برای استفاده از RX یا سیستم ویدیویی خارجی.

مشخصات و لوازم جانبی شامل—برد، سیم‌کشی، گیره‌های نصب و خازن—برای برنامه‌ریزی سریع ساخت ارائه شده است.
