کنترلر پرواز JHEMCU GF16-BMI F405 به همراه استک ESC 13A برای کوادکوپتر میکرو 2-4S (GF16 F405)

بررسی اجمالی

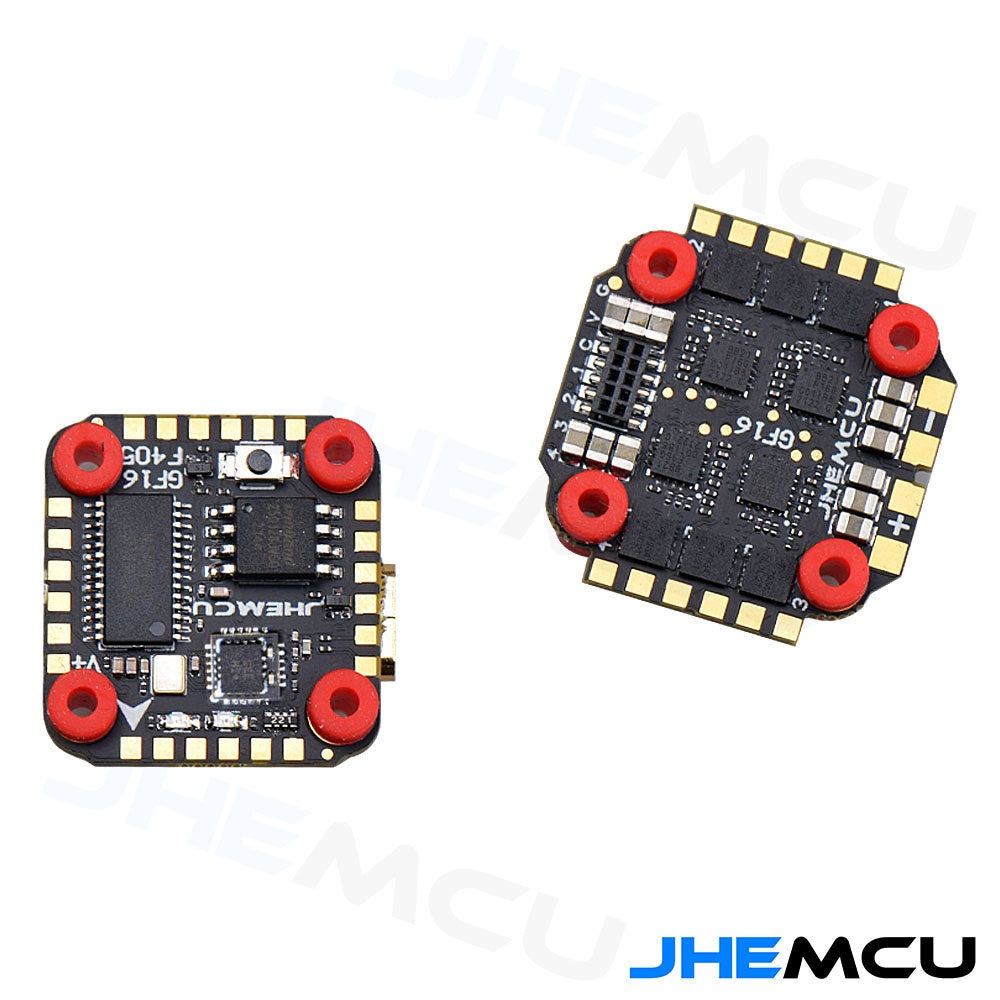

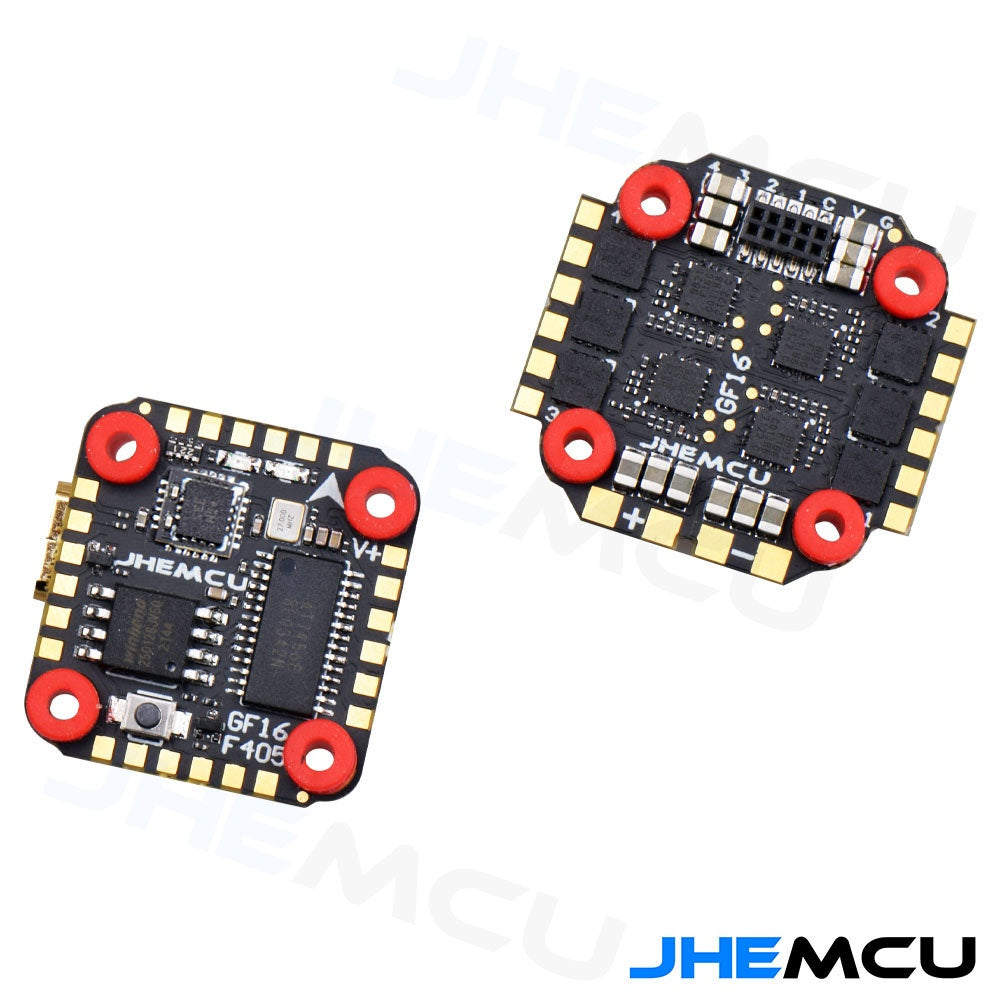

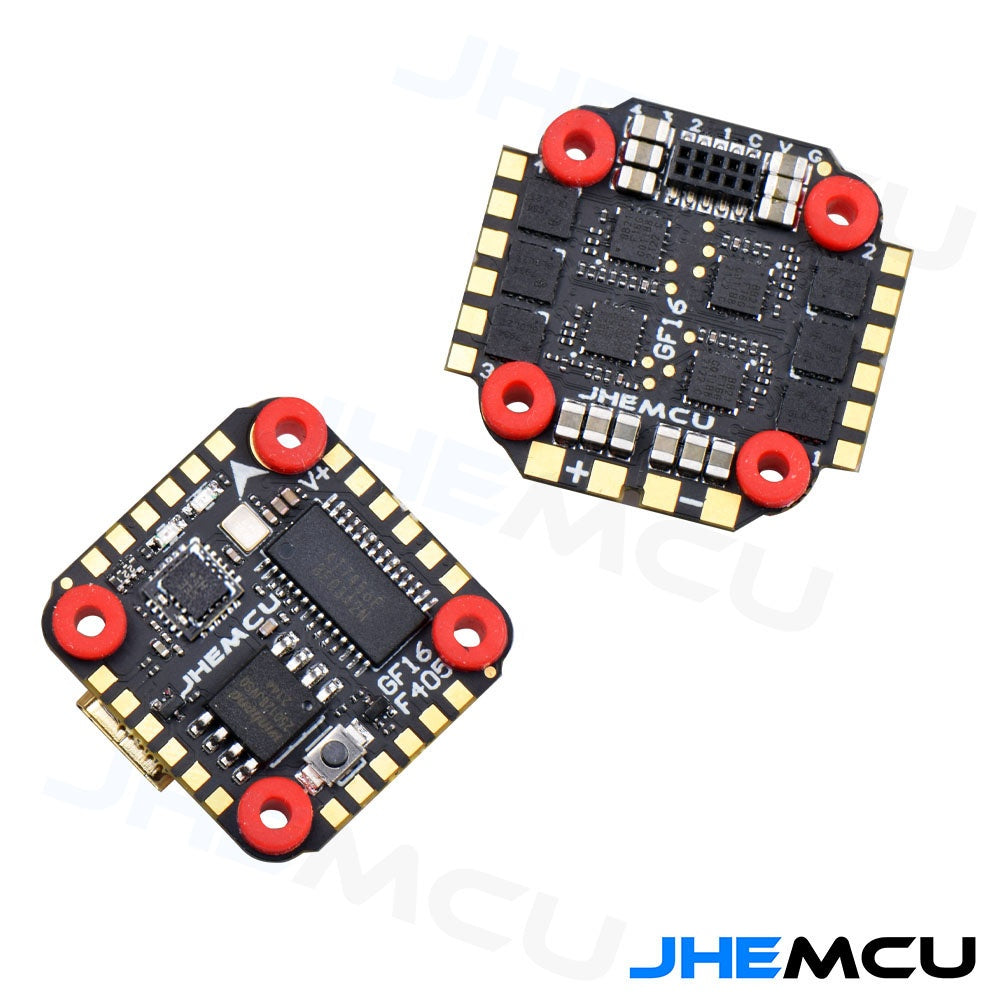

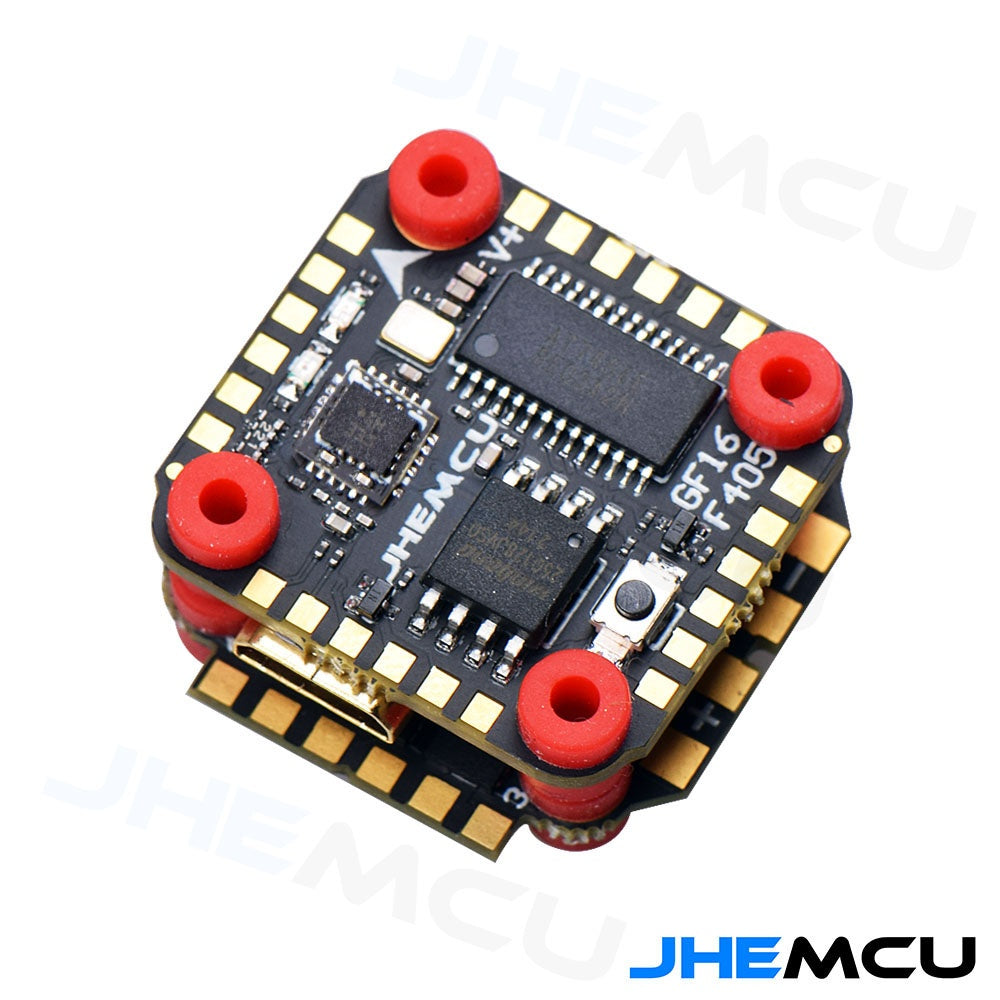

پشته JHEMCU GF16-BMI ترکیبی از کنترلر پرواز GF16 F405 و یک ESC 13A برای ساخت کوادکوپترهای جمع و جور است. نمودار سیم‌کشی پشتیبانی از ورودی 2–4S LiPo، اتصالات برق دوربین/ویدئو و انواع سیگنال رایج گیرنده RC را نشان می‌دهد.

ویژگی‌های کلیدی

• طراحی پشته کنترلر پرواز GF16 F405 + ESC 13A
• ورودی برق ESC: 2–4S LiPo
• خروجی‌های موتور با برچسب موتور #1 تا موتور #4 روی ESC
• پدهای اتصال دوربین: ویدئو / +5V / GND
• پشتیبانی از سیم‌کشی گیرنده برای: SBUS، IBUS، TBS، DSM
• پدهای UART/IO روی کنترلر پرواز برای لحیم‌کاری آسان برچسب‌گذاری شده‌اند

برای کمک به سیم‌کشی یا پیکربندی، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا ایمیل بزنید به [email protected].

مشخصات

برچسب‌های پد / اتصالات نشان داده شده

پدهای کنترلر پرواز (طبق برچسب‌گذاری شده)

• لبه بالایی: LED، TX6، RX6، +5V، GND
• لبه چپ: TX3، RX3، SCL، SDA، RX2، TX2، BUZ-، BUZ+
• لبه راست: BAT+، GND، +5V، VTX، RX4، TX4
• لبه پایینی: +3.3V، GND، SBUS، +4.5V، GND
• دوربین: VIDEO، +5V، GND

نمونه‌های سیم‌کشی گیرنده نشان داده شده

• گیرنده SBUS: GND، +4.5V، SBUS، RC
• گیرنده IBUS: GND، +4.5V, IBUS, RC
• گیرنده TBS: GND, +4.5V, TX, RX
• گیرنده DSM: GND, +3.3V, RC

پدهای ESC نشان داده شده

• باتری: + / -
• موتورها: موتور #1، موتور #2، موتور #3، موتور #4

یادداشت سیم‌کشی نشان داده شده

• هنگام استفاده از یک گیرنده خارجی مانند SBUS/IBUS/DSM/TBS، UART1 را در پیکربندی پورت‌ها به Serial RX تنظیم کنید.

چه چیزی شامل می‌شود

• کنترلر پرواز JHEMCU GF16 F405 (1 عدد)
• برد ESC (1 عدد)
• سیم‌های برق (قرمز/سیاه)
• کانکتور (بدنه زرد، همانطور که نشان داده شده است)
• خازن الکترولیتی
• لوازم نصب: 4 پیچ و 4 مهره

جزئیات

سیم‌کشی مجموعه فشرده GF16 F405 + 13A ESC برای ورودی 2–4S LiPo، پدهای دوربین/VTX و انواع سیگنال گیرنده مشترک.

طراحی انباشته یک اثر تمیز برای ساخت‌های کوچک کواد فراهم می‌کند در حالی که پدهای لحیم‌کاری به وضوح برچسب‌گذاری شده‌اند.

بردهای جداگانه بررسی برچسب‌های پد و محل قرارگیری کانکتورها را قبل از لحیم‌کاری نهایی آسان می‌کند.

وزن کل برای دو برد انباشته حدود 5.8 گرم برای ساخت‌های سبک است.

این کیت شامل FC، ESC، سیم‌های برق، کانکتور، خازن و سخت‌افزار نصب برای اتمام نصب است.
