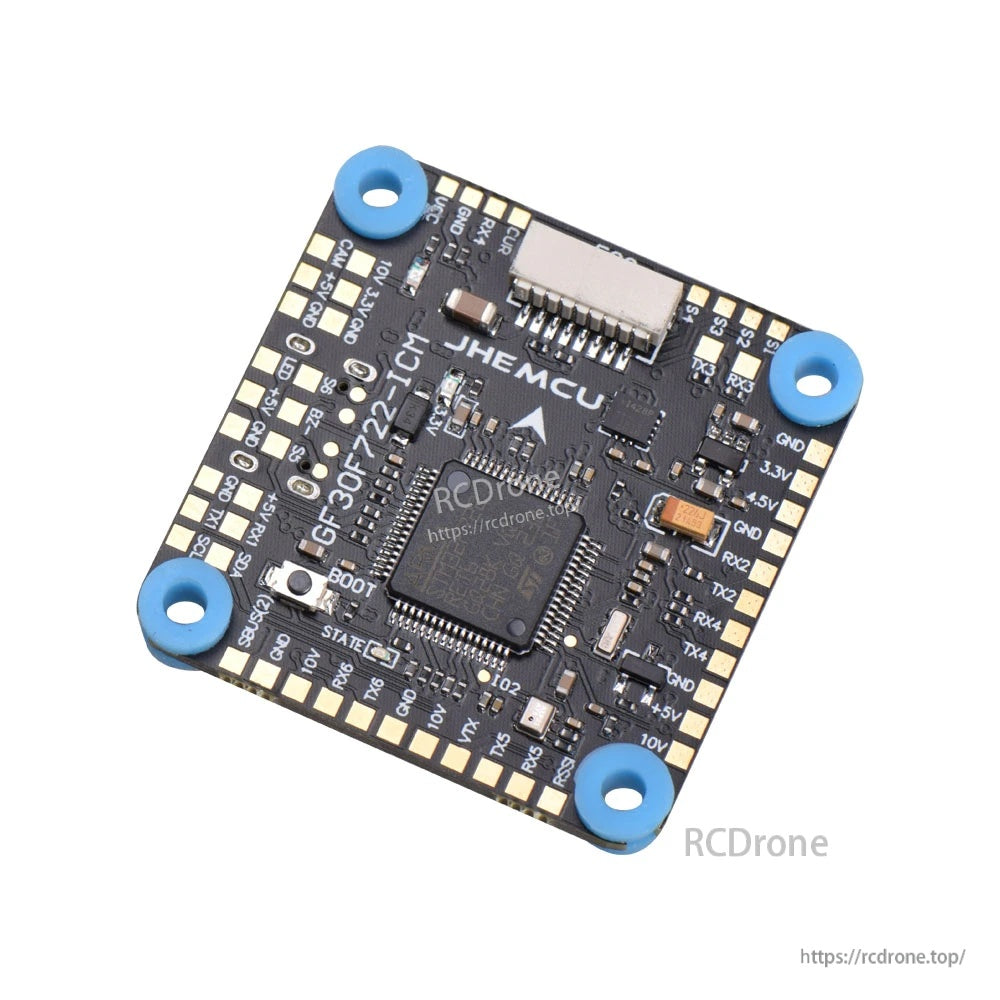

بررسی اجمالی
کنترلر پرواز JHEMCU GF30F722-ICM برای ساختهای چند روتوره FPV طراحی شده است و دارای میکروکنترلر STM32F722RET6، ژیروسکوپ/شتابسنج ICM-42688-P، OSD AT7456E و بلک باکس 16MB onboard میباشد. این کنترلر از ورودی 3–8S LiPo پشتیبانی میکند و شامل خروجیهای BEC 5V و 10V و همچنین چندین UART برای گیرندهها و سیستمهای ویدیویی است.
ویژگیهای کلیدی
- میکروکنترلر: STM32F722RET6
- IMU: ICM-42688-P (ژیروسکوپ/شتابسنج)
- OSD: AT7456E
- بارومتر: بله
- بلک باکس: 16MB
- ولتاژ ورودی: 3–8S LiPo (11.۴–۳۶ ولت)
- USB: نوع-C
- UART: UART1/2/3/4/5/6
- I2C: I2C1
- پشتیبانی از گیرنده: ELRS (CRSF)، TBS (CRSF)، SBUS، IBUS، DSM2، DSMX
- پشتیبانی از سیگنال ESC: PWM، Oneshot125، Oneshot42، Multishot، Dshot150، Dshot300، Dshot600
- پشتیبانی از نوار LED: بله
- بزر: پشتیبانی از بزر با منبع تغذیه ۵ ولت
- پورت جریان: بله
- حسگر ولتاژ: بله
- دکمه DFU: بله
- پورت HD: بله

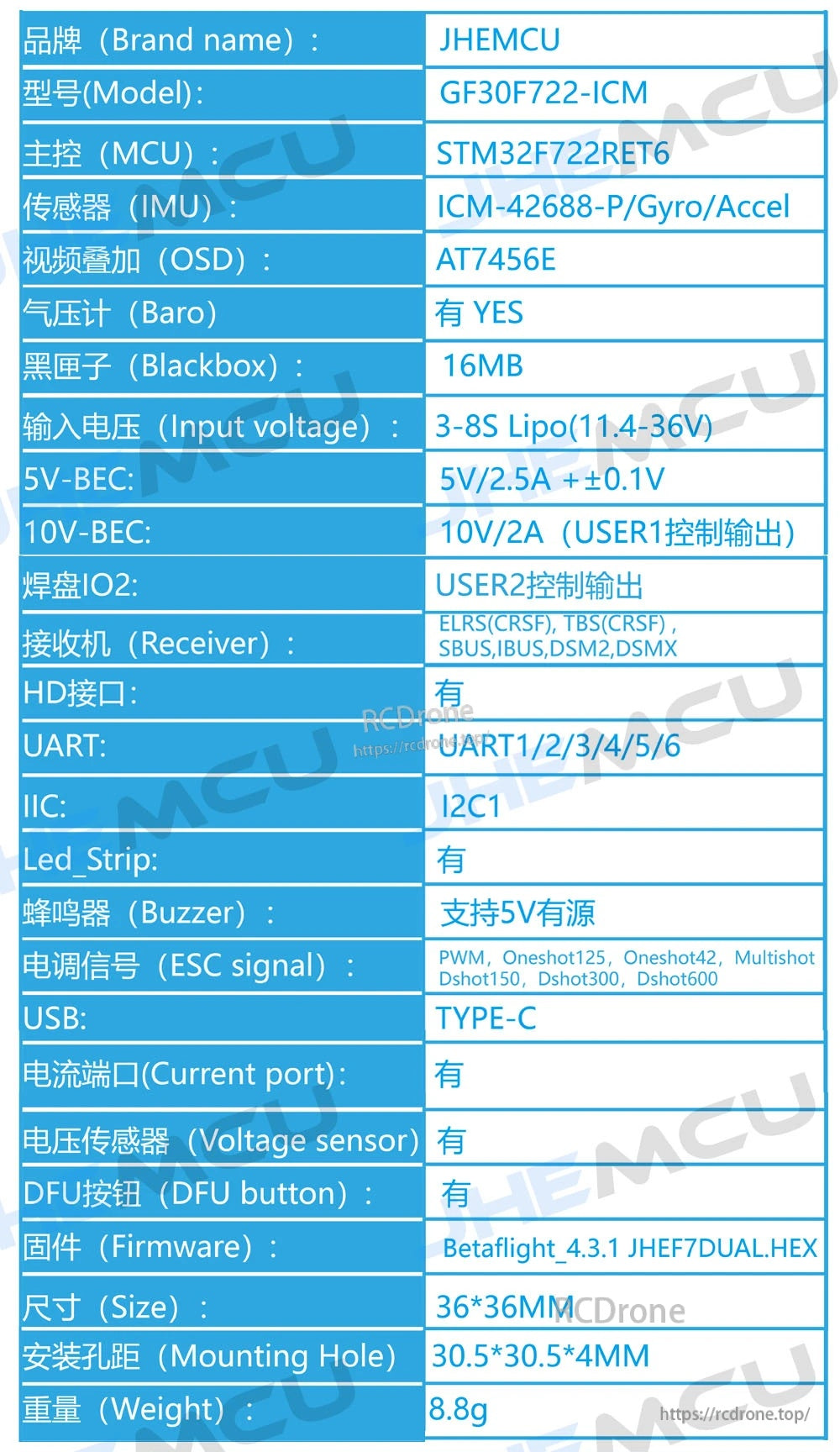

مشخصات
| برند | JHEMCU |
| مدل | GF30F722-ICM |
| MCU | STM32F722RET6 |
| IMU | ICM-42688-P (ژیروسکوپ/شتابسنج) |
| OSD | AT7456E |
| بارومتر | بله |
| بلک باکس | ۱۶MB |
| ولتاژ ورودی | 3-8S لیتیوم پلیمر (11.۴-۳۶ ولت) |
| ۵ ولت BEC | ۵ ولت/۲.۵ آمپر +-۰.1V |
| 10V BEC | 10V/2A (خروجی کنترل شده توسط کاربر1) |
| پد لحیم IO2 | خروجی کنترل شده توسط کاربر2 |
| پروتکلهای گیرنده لیست شده | ELRS(CRSF)، TBS(CRSF)، SBUS، IBUS، DSM2، DSMX |
| پورت HD | بله |
| UART | UART1/2/3/4/5/6 |
| IIC | I2C1 |
| نوار LED | بله |
| بیزر | پشتیبانی از تغذیه 5V |
| سیگنال ESC | PWM، Oneshot125، Oneshot42، Multishot، Dshot150، Dshot300، Dshot600 |
| USB | TYPE-C |
| پورت جریان | بله |
| حسگر ولتاژ | بله |
| دکمه DFU | بله |
| فریمور (فهرست شده) | بتافلایت_4.3.1 JHEF7DUAL.HEX |
| اندازه | 36*36MM |
| سوراخ نصب | 30.5*30.5*4MM |
| وزن | 8.8g |
یادداشتهای سیمکشی
- هنگام استفاده از گیرنده SBUS/IBUS/DSM، UART2 را به عنوان RX سریال در تنظیمات پورتهای Betaflight فعال کنید.
چه چیزی شامل میشود

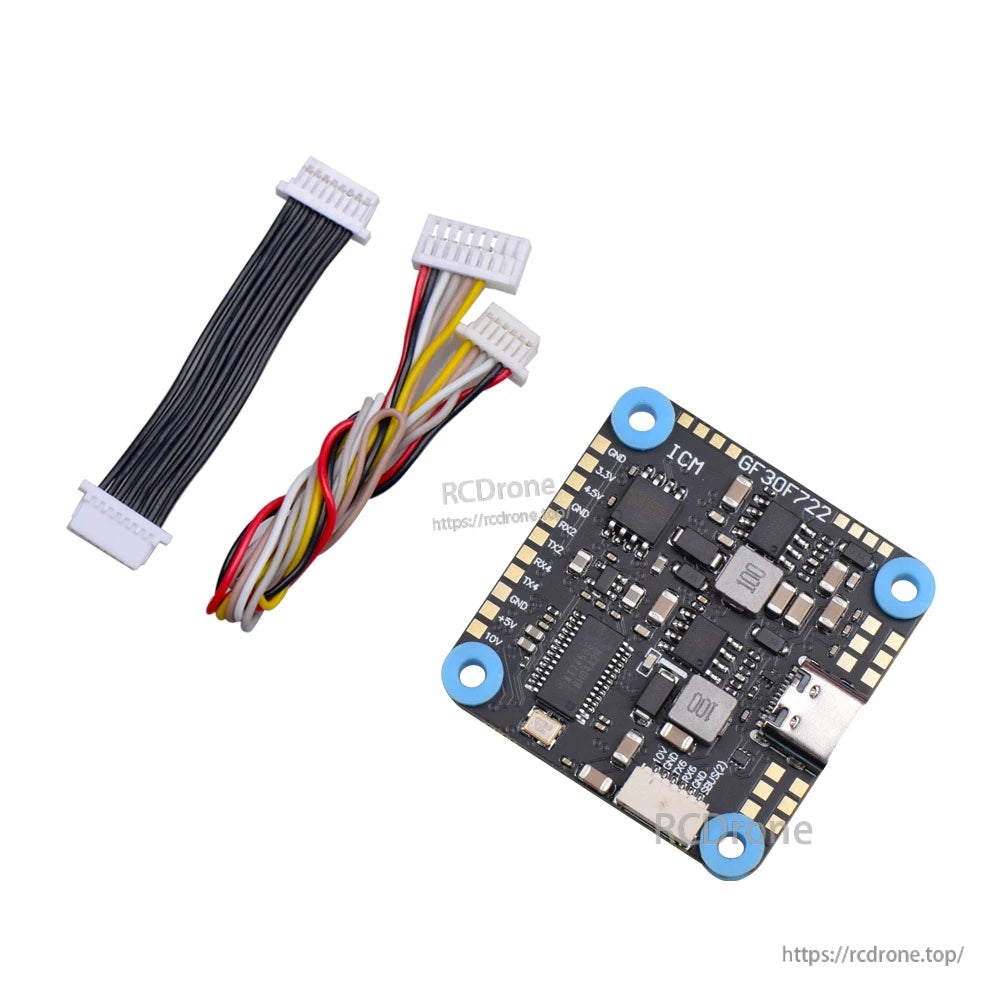

- کنترلر پرواز JHEMCU GF30F722-ICM
- هارنسهای سیمکشی (2 عدد)
برای پشتیبانی از سیمکشی/تنظیم و کمک به سفارش، با [email protected] or تماس بگیرید https://rcdrone.top/ .
کاربردها
- ساختهای چند روتور FPV با استفاده از کنترلر پرواز 36*36MM با مشخصات سوراخ نصب 30.5*30.5*4MM
- سیستمهای FPV آنالوگ (دوربین + 5.8GHz VTX) و اتصالات VTX دیجیتال HD پشتیبانی شده

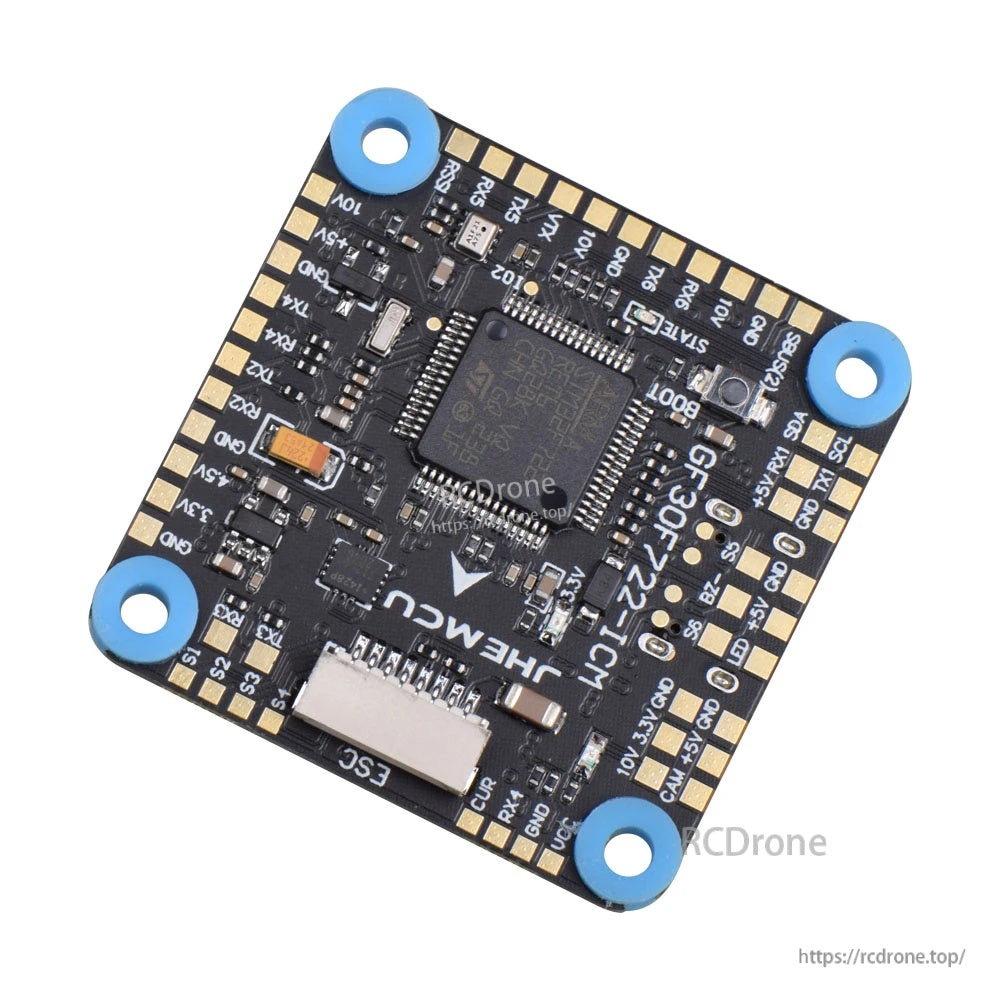

جزئیات

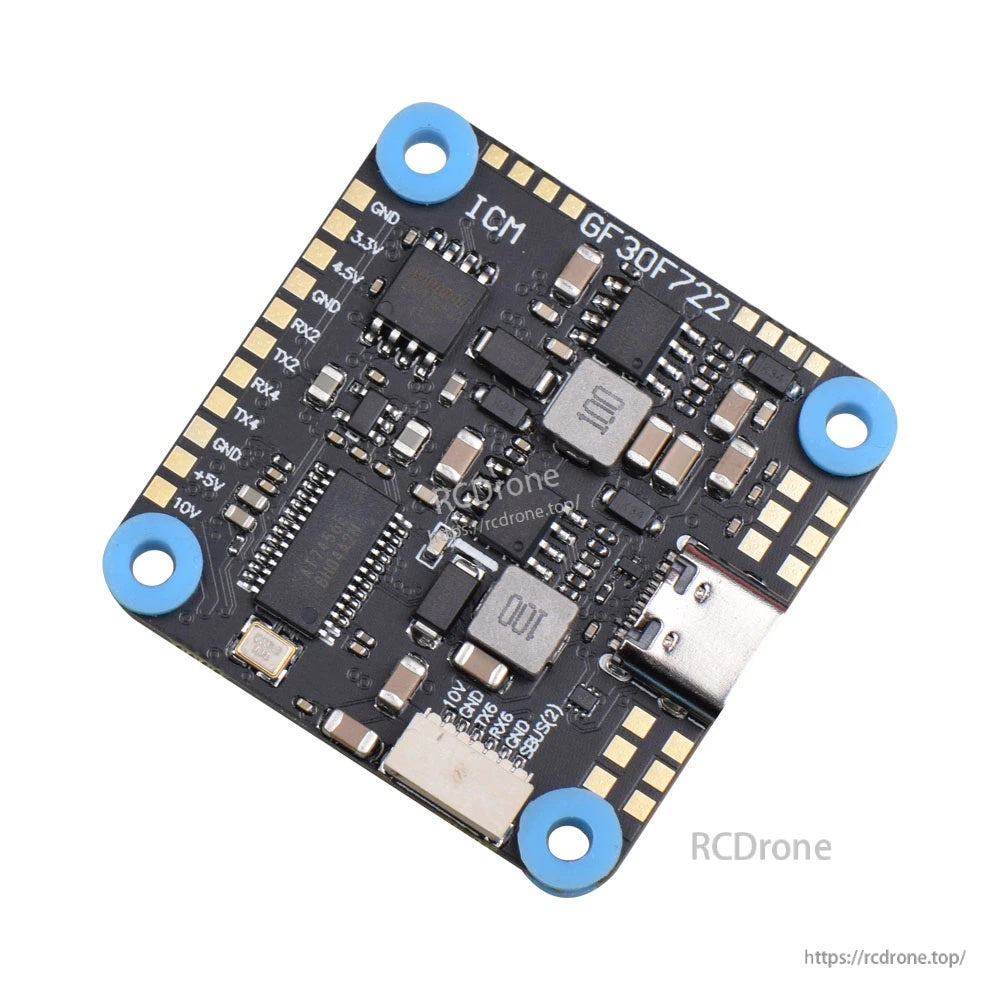

این کنترلر بر اساس یک MCU STM32F722 با OSD داخلی و 16MB بلک باکس ساخته شده است، این 30.5×30.5mm FC برای ساختهای FPV تمیز مناسب است.

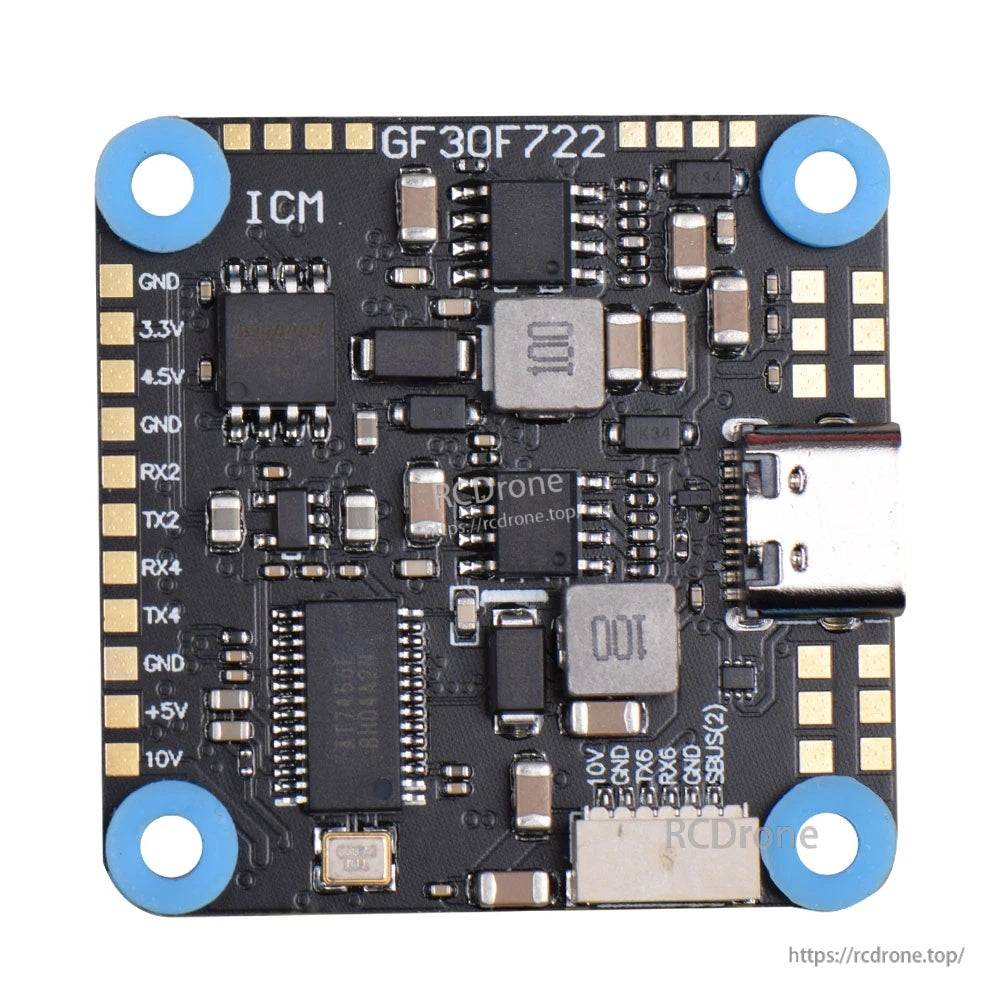

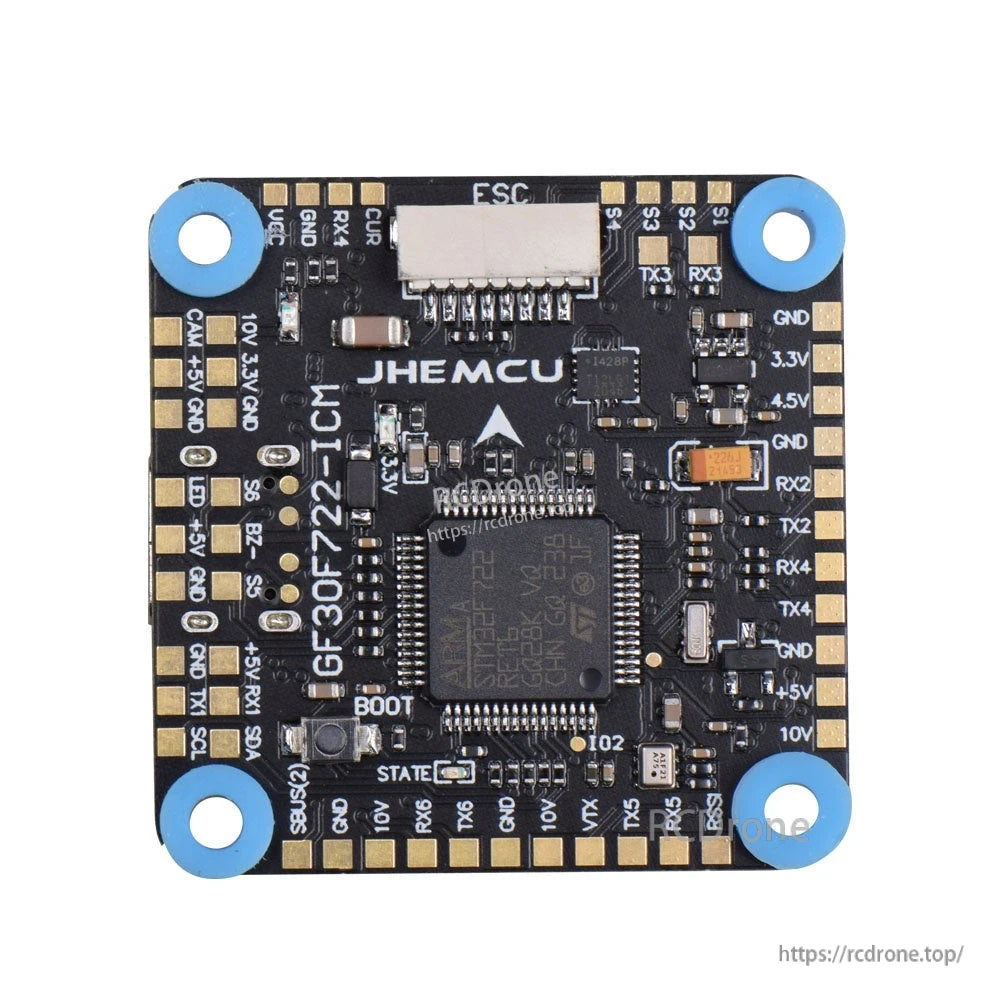

پدهای به وضوح برچسبگذاری شده برای UARTها و برق، سیمکشی گیرنده و VTX را ساده میکند و خروجیهای BEC با ولتاژ 5V و 10V در دسترس است.
دو مجموعه سیمکشی برای تسریع در نصب و کاهش لحیمکاری در اتصالات سازگار گنجانده شده است.

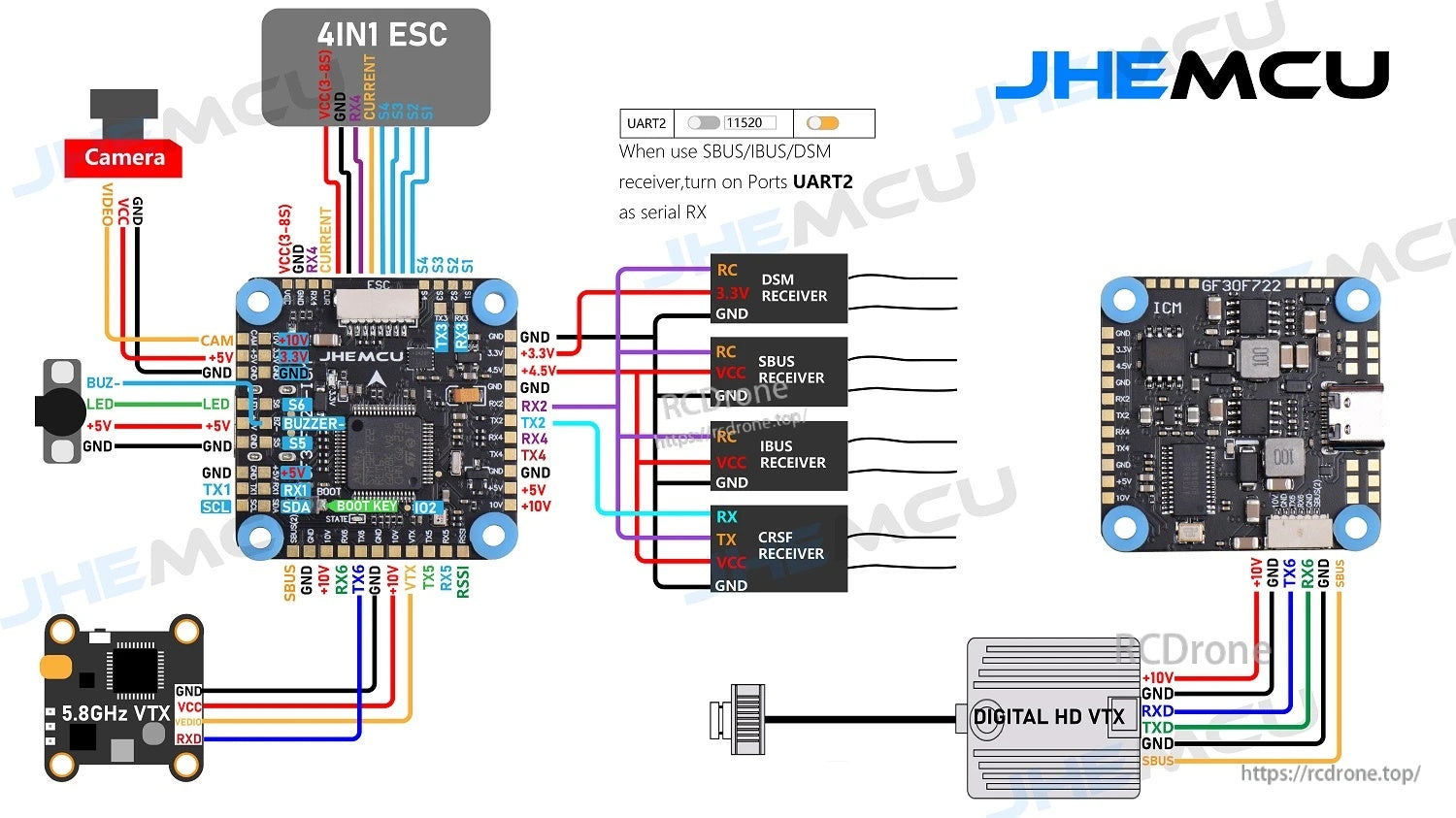

چیدمان سیمکشی معمول برای یک ESC چهار در یک، گیرنده (SBUS/IBUS/DSM یا CRSF)، دوربین و VTX آنالوگ یا دیجیتال HD.
