کنترلر پرواز JHEMCU GHF745AIO-50A F745 AIO به همراه ESC 50 آمپر 32 بیتی BLHeli-32 برای پهپاد FPV

بررسی

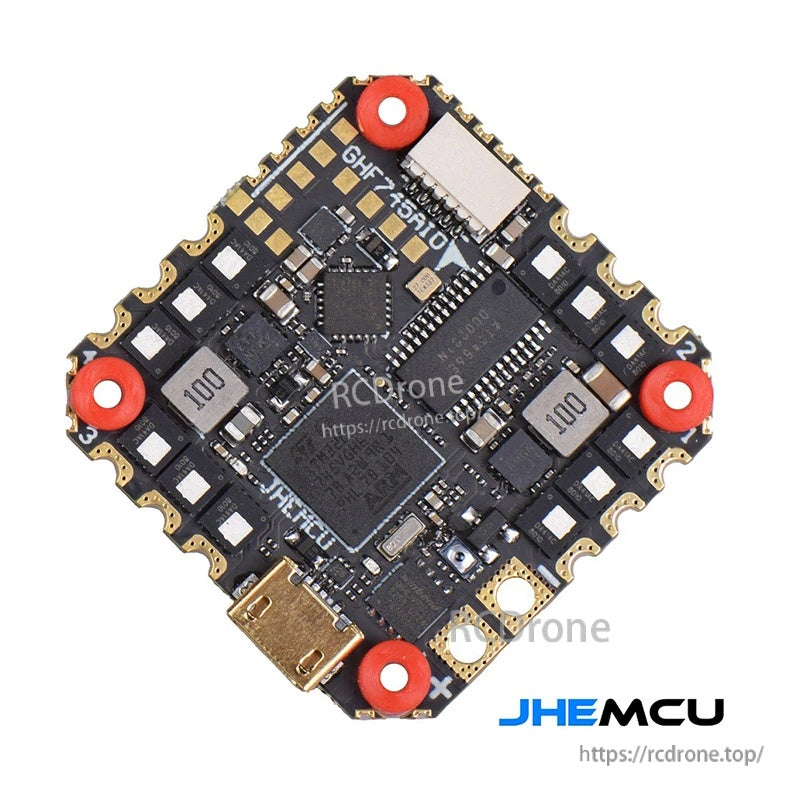

JHEMCU GHF745AIO-50A یک کنترلر پرواز AIO است که کنترلر پرواز F745 و یک ESC 50A 32 بیتی را برای ساخت‌های چند روتور FPV ادغام می‌کند. این برد شامل OSD داخلی، یک بلک باکس 8MB، یک پورت Micro USB و پدها/پورت‌های اختصاصی برای لوازم جانبی رایج مانند VTX دیجیتال HD، VTX آنالوگ، دوربین، GPS/مگنتومتر، LED و بیزر است.

ویژگی‌های کلیدی

• طراحی همه‌کاره: کنترلر پرواز F745 + ESC 50A 32 بیتی
• کنترلر پرواز MCU: STM32F745 (BGA)
• ژیروسکوپ: MPU6000
• چیپ OSD روی برد
• بلک باکس: 8MB

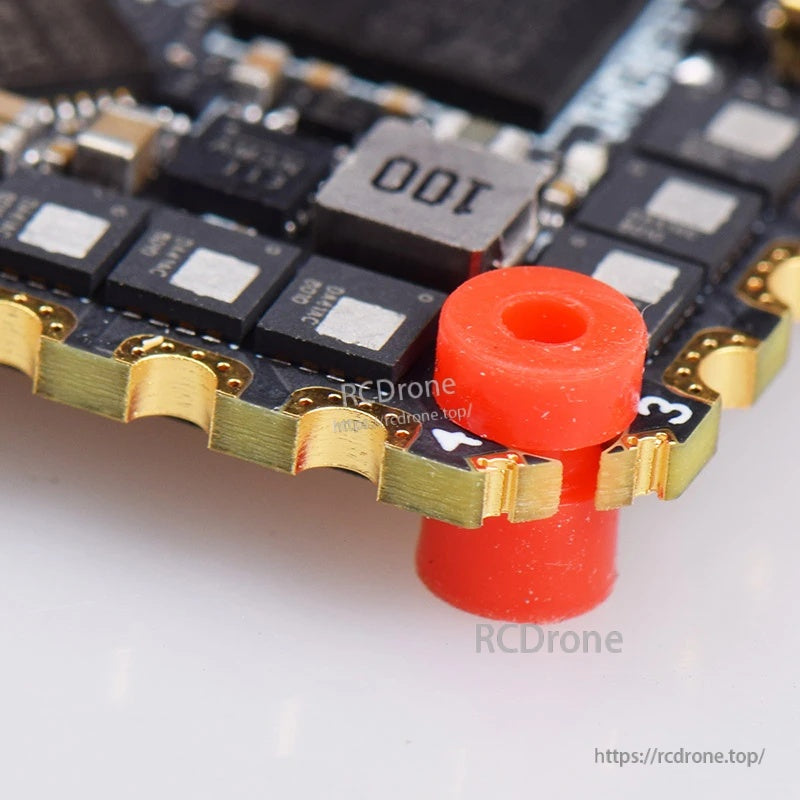

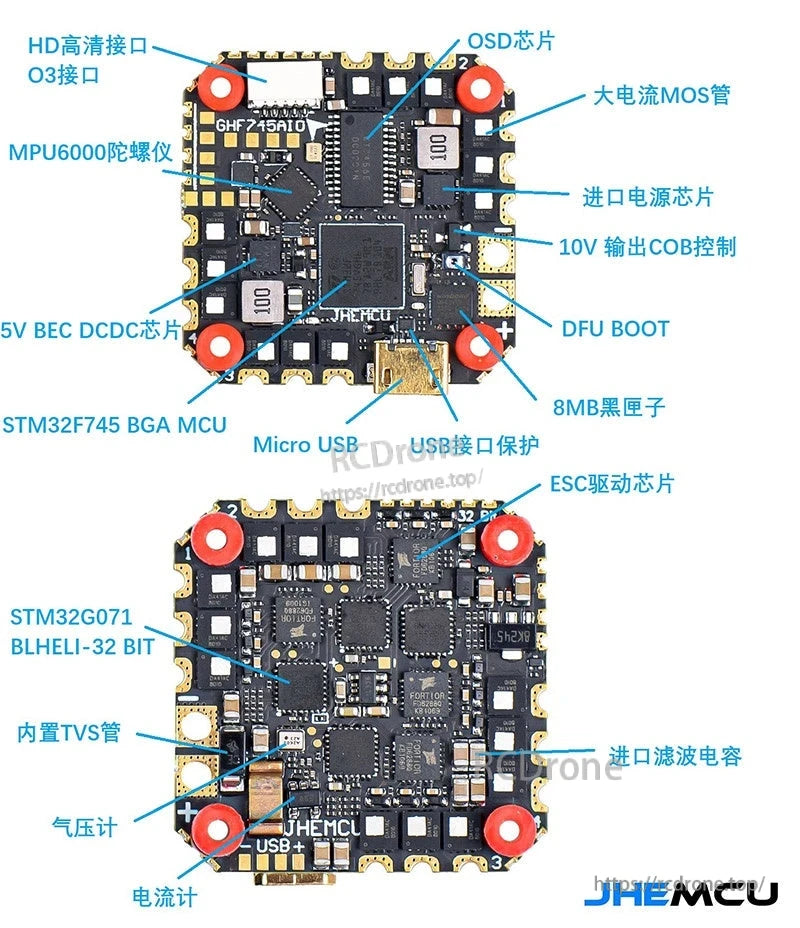

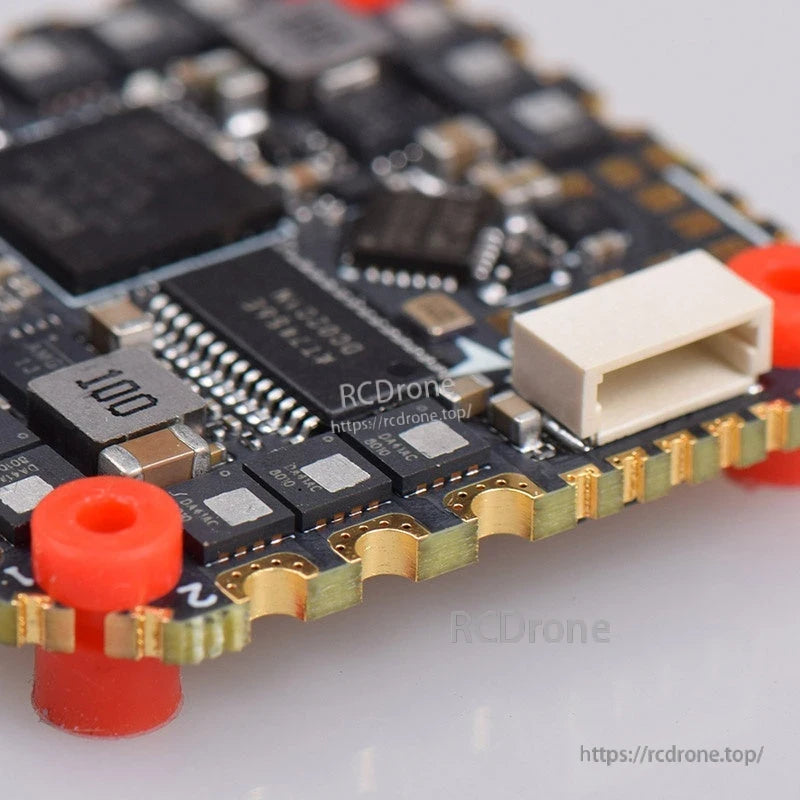

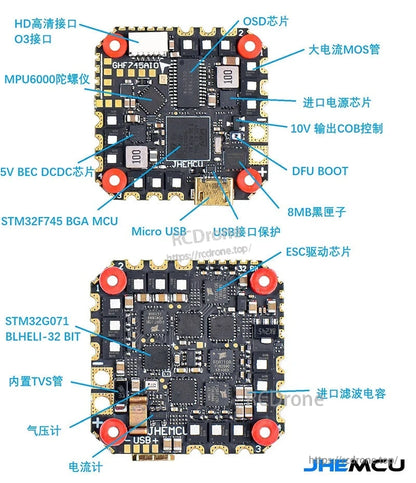

• MCU ESC: STM32G071; BLHELI-32 BIT در دیاگرام برد ذکر شده است
• اجزای مرتبط با قدرت ذکر شده: لوله TVS داخلی، سنسور جریان، خازن فیلتر وارداتی

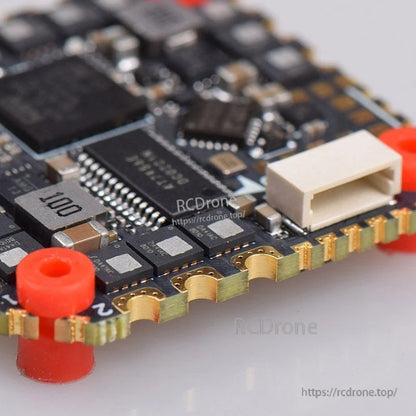

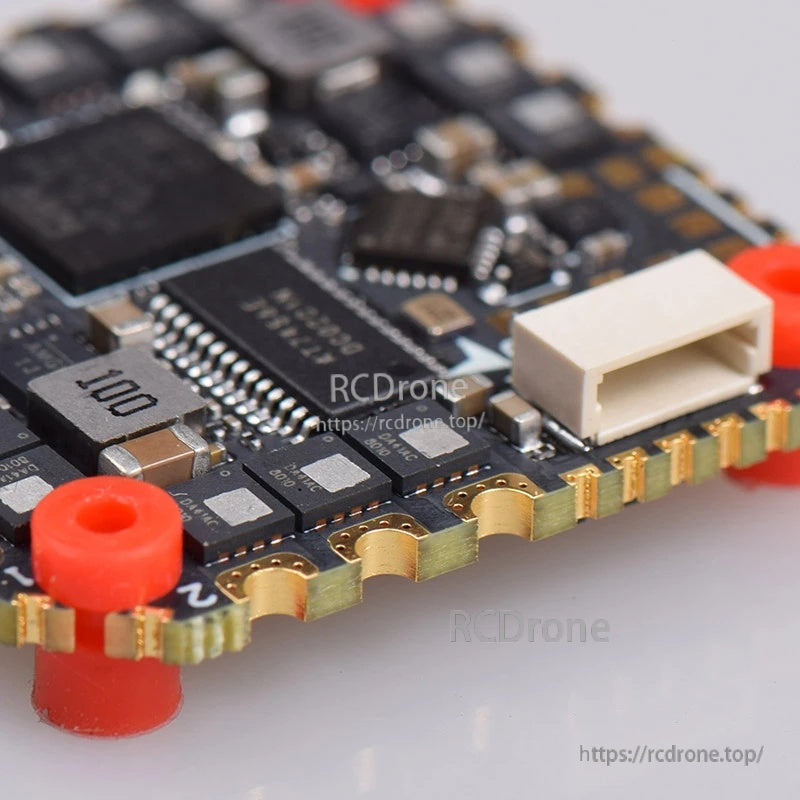

• پورت‌ها/پدها ذکر شده: رابط HD / پورت O3، میکرو USB، DFU BOOT، LED، بیزر (BZ+/BZ-)، GPS (با I2C SDA/SCL و UART)
• خروجی 10V در یادداشت‌های برد مشخص شده است
• یادداشت سیم‌کشی: هنگام استفاده از گیرنده‌های SBUS/IBUS/DSM، UART2 را به عنوان RX سریال فعال کنید

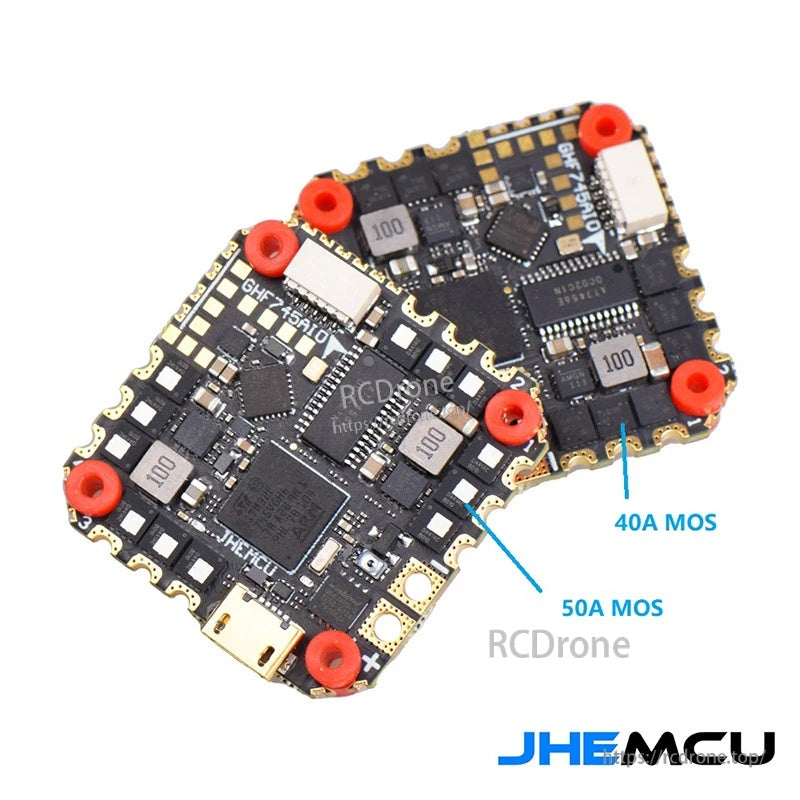

• نسخه MOS 50A شناسایی شده (تصویر مقایسه همچنین نسخه MOS 40A را به‌طور جداگانه برچسب‌گذاری می‌کند)

مشخصات

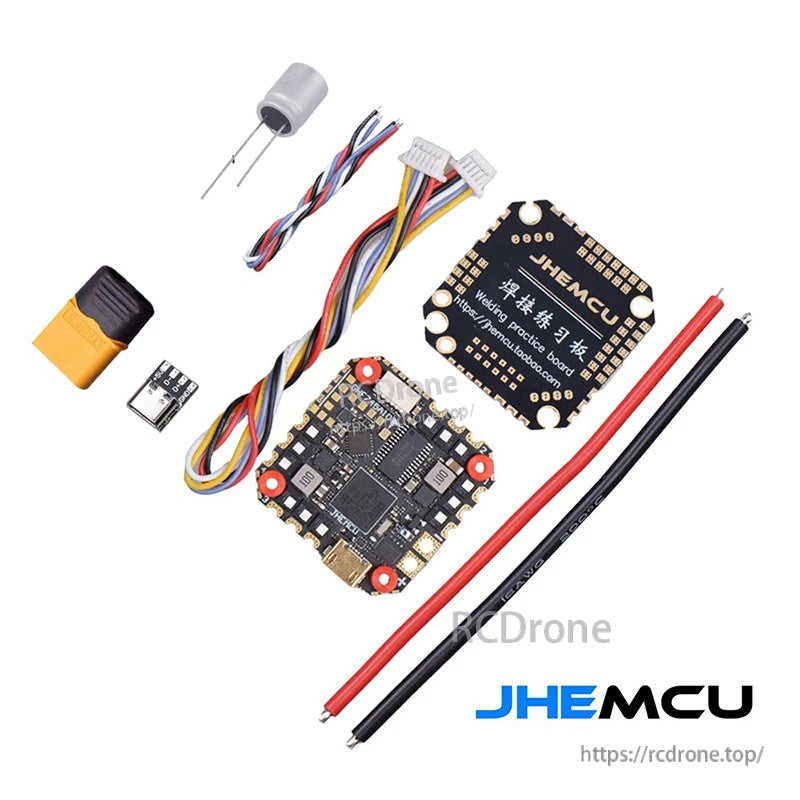

محتویات شامل

• کنترلر پرواز JHEMCU GHF745AIO/برد ESC AIO
• خازن الکترولیتی
• هارنس‌های سیم‌کشی (همان‌طور که نشان داده شده است)
• کانکتور XT60 (همان‌طور که نشان داده شده است)
• سیم‌های برق قرمز/سیاه (همان‌طور که نشان داده شده است)
• برد تمرین لحیم‌کاری JHEMCU (همان‌طور که نشان داده شده است)

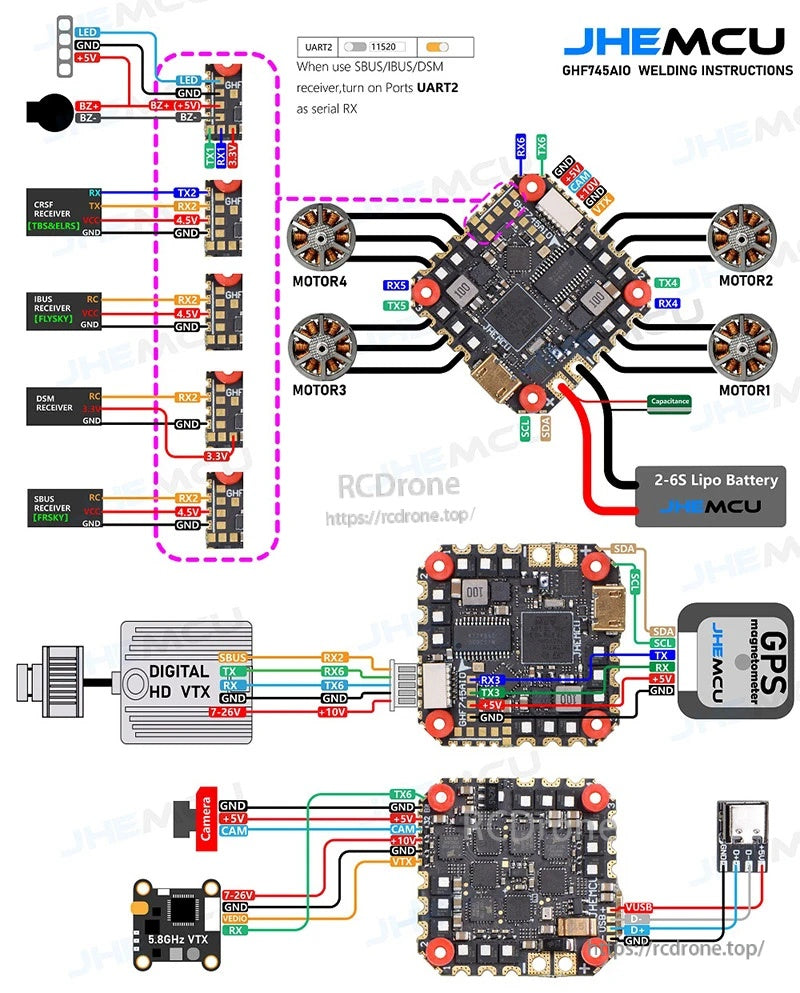

سیم‌کشی / اتصالات (نکات دیاگرام)

• موتورها: پدهای MOTOR1، MOTOR2، MOTOR3، MOTOR4 نشان داده شده است
• باتری: اتصال باتری LiPo 2–6S نشان داده شده است، با خازن در سراسر ورودی‌ها
• نمونه‌های گیرنده نشان داده شده: CRSF، IBUS، DSM، SBUS (با یادداشتی برای فعال‌سازی RX سریال UART2 برای SBUS/IBUS/DSM)
• نمونه سیم‌کشی دیجیتال HD VTX نشان داده شده است (پدها با برچسب SBUS، TX، RX، GND، 7–26V، +10V)
• آنالوگ 5.نمونه سیم‌کشی VTX 8GHz نشان داده شده است (پدها با برچسب 7–26V، GND، VIDEO، RX)
• پدهای دوربین نشان داده شده: GND، +5V، CAM
• نمونه GPS/مغناطیس‌سنج نشان داده شده: SDA، SCL، TX، RX، +5V، GND

برای سوالات مربوط به سازگاری قبل از خرید یا کمک در سیم‌کشی، با [email protected] or تماس بگیرید https://rcdrone.top/.

جزئیات

نسخه MOS 50A را برای ساخت‌های FPV با جریان بالاتر انتخاب کنید در حالی که همان طرح جمع و جور همه‌کاره را حفظ می‌کنید.

OSD یکپارچه، 8MB بلک باکس، Micro USB و پدهای اختصاصی برای HD VTX، ویدیو آنالوگ، GPS/I2C، LED و بوزر، سیم‌کشی تمیز را ساده می‌کنند.

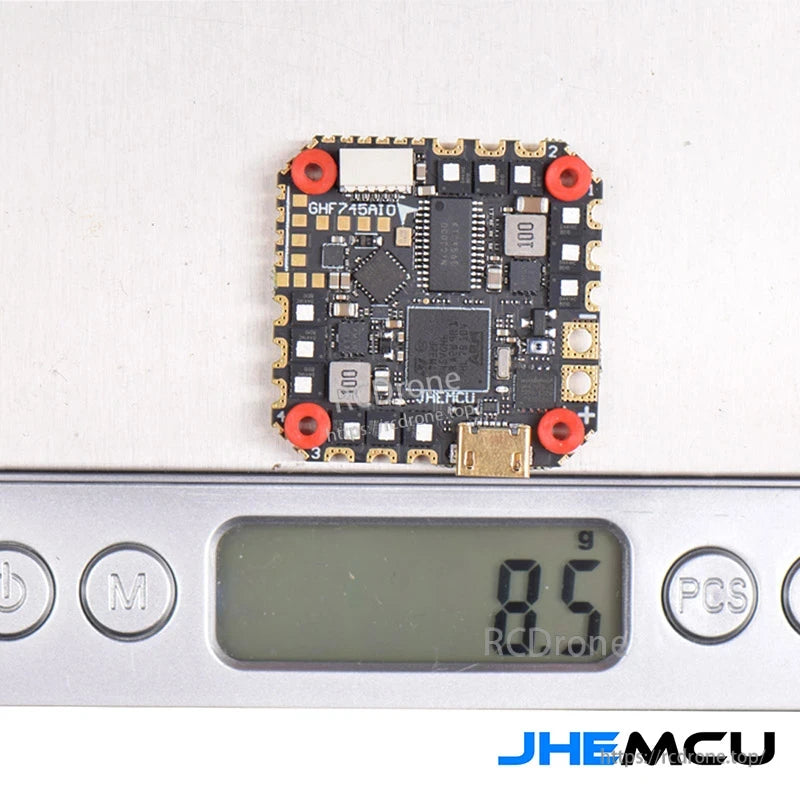

با وزن حدود 8.5 گرم، این مجموعه سبک باقی می‌ماند برای فریم‌های FPV فشرده.

لوازم جانبی شامل اتصال برق، یک خازن فیلتر، سیم‌های هارنس و یک برد لحیم‌کاری تمرینی برای آسان‌تر کردن راه‌اندازی اولیه است.

راهنمایی واضح سیم‌کشی برای موتورها، ورودی باتری 2–6S، VTX دیجیتال HD یا آنالوگ، دوربین، GPS و پروتکل‌های رایج گیرنده شامل SBUS/IBUS/DSM.
