کنترلر پرواز JHEMCU Ruibet F4AIO 12A یک کنترلر پرواز AIO با ESC 4 در 1 یکپارچه 12A برای ساخت کوادکوپترهای میکرو 1S–2S LiPo است. این کنترلر شامل یک کنترلر پرواز STM32F411، OSD AT7456E و فریمور ESC BLHeli_S در یک برد جمع و جور 29×29 میلیمتر است.
ویژگیهای کلیدی
- MCU: STM32F411 / 100MHZ
- IMU: ICM-42688-P
- OSD: AT7456E
- ولتاژ ورودی: 1S-2S
- 5V BEC: 5V/1.5A ±0.1V
- پشتیبانی از گیرنده: ELRS(CRSF)، TBS(CRSF)، SBUS، IBUS، DSM2، DSMX
- UART: UART1، UART2
- IIC: بله
- پشتیبانی از نوار LED: بله
- بزر: پشتیبانی از 5V فعال
- سیگنال ESC: PWM، Oneshot125، Oneshot42، Multishot، Dshot150، Dshot300، Dshot600
- USB: میکرو USB
- پورت جاری: بله
- حسگر ولتاژ: بله
- دکمه DFU: بله
- بارومتر: بدون
- بلک باکس: بدون
مشخصات

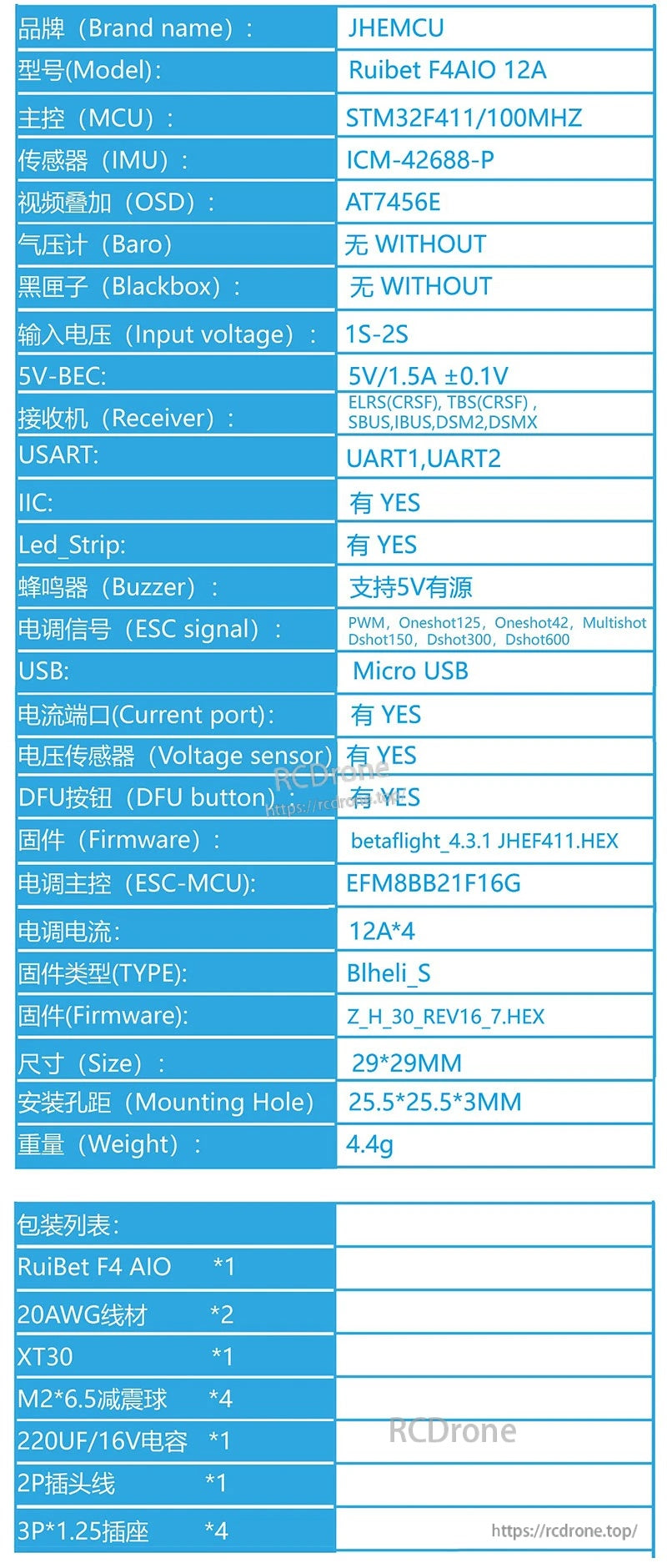

| برند | JHEMCU |
| مدل | Ruibet F4AIO 12A |
| MCU | STM32F411/100MHZ |
| IMU | ICM-42688-P |
| OSD | AT7456E |
| بارو | بدون |
| بلک باکس | بدون |
| ولتاژ ورودی | 1S-2S |
| 5V-BEC | 5V/1.5A ±0.1V |
| گیرنده | ELRS(CRSF)، TBS(CRSF)، SBUS، IBUS، DSM2، DSMX |
| USART | UART1، UART2 |
| IIC | بله |
| Led_Strip | بله |
| بیزر | پشتیبانی از 5V فعال |
| سیگنال ESC | PWM، Oneshot125، Oneshot42، Multishot، Dshot150، Dshot300، Dshot600 |
| USB | Micro USB |
| پورت جریان | بله |
| حسگر ولتاژ | بله |
| دکمه DFU | بله |
| فریمور FC | betaflight_4.3.1 JHEF411.HEX |
| ESC MCU | EFM8BB21F16G |
| جریان ESC | 12A*4 |
| نوع فریمور ESC | Blheli_S |
| فریمور ESC | Z_H_30_REV16_7.HEX |
| اندازه | 29*29MM |
| سوراخ نصب | 25.5*25.5*3MM |
| وزن | 4.4g |

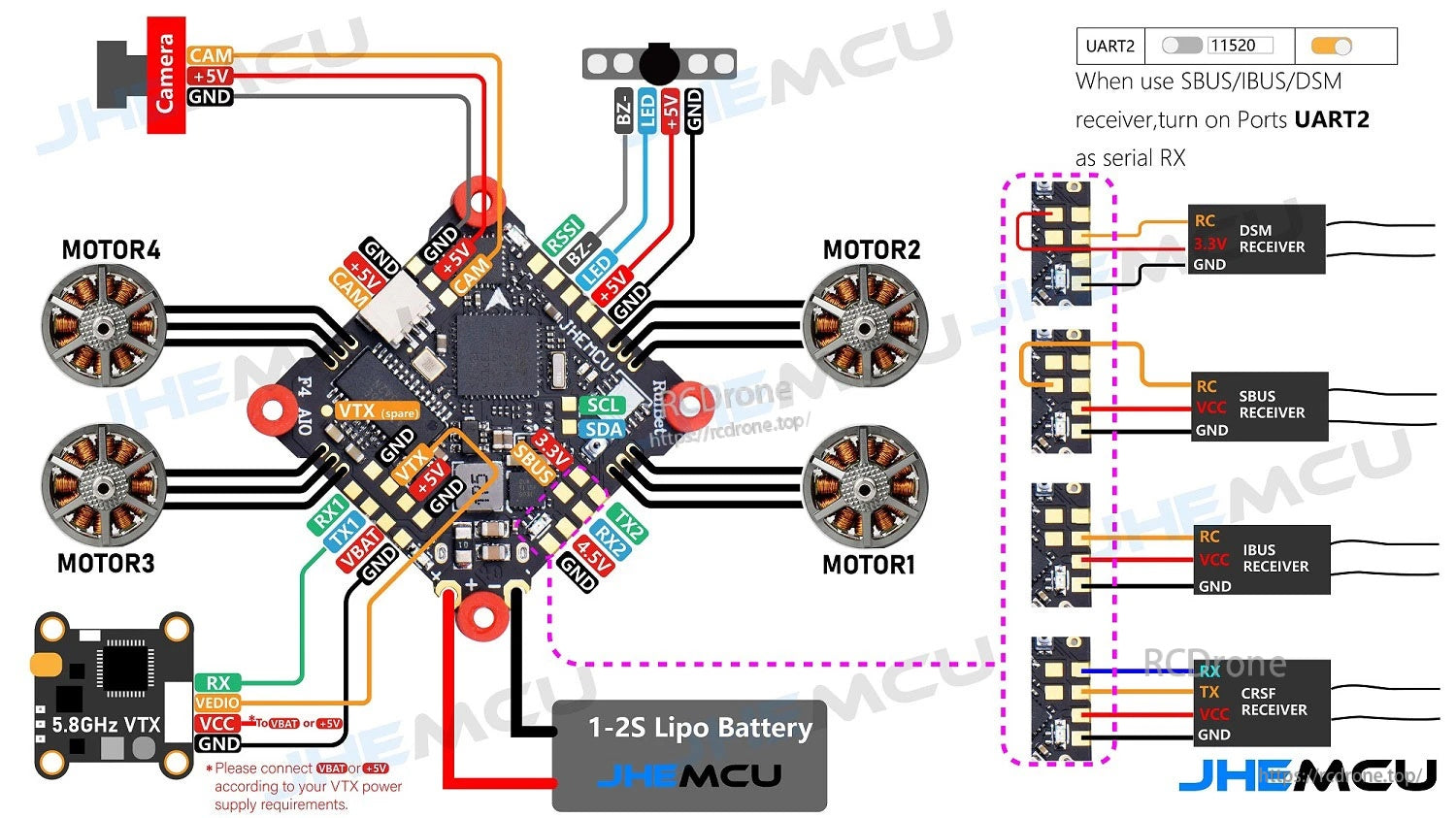

سیمکشی / اتصالات
- پدهای موتور: M1, M2, M3, M4
- پدهای دوربین: CAM, +5V, GND
- پدهای VTX (شامل پدهای اضافی نشان داده شده): VTX, GND (اتصال برق بستگی به نیاز VTX دارد)

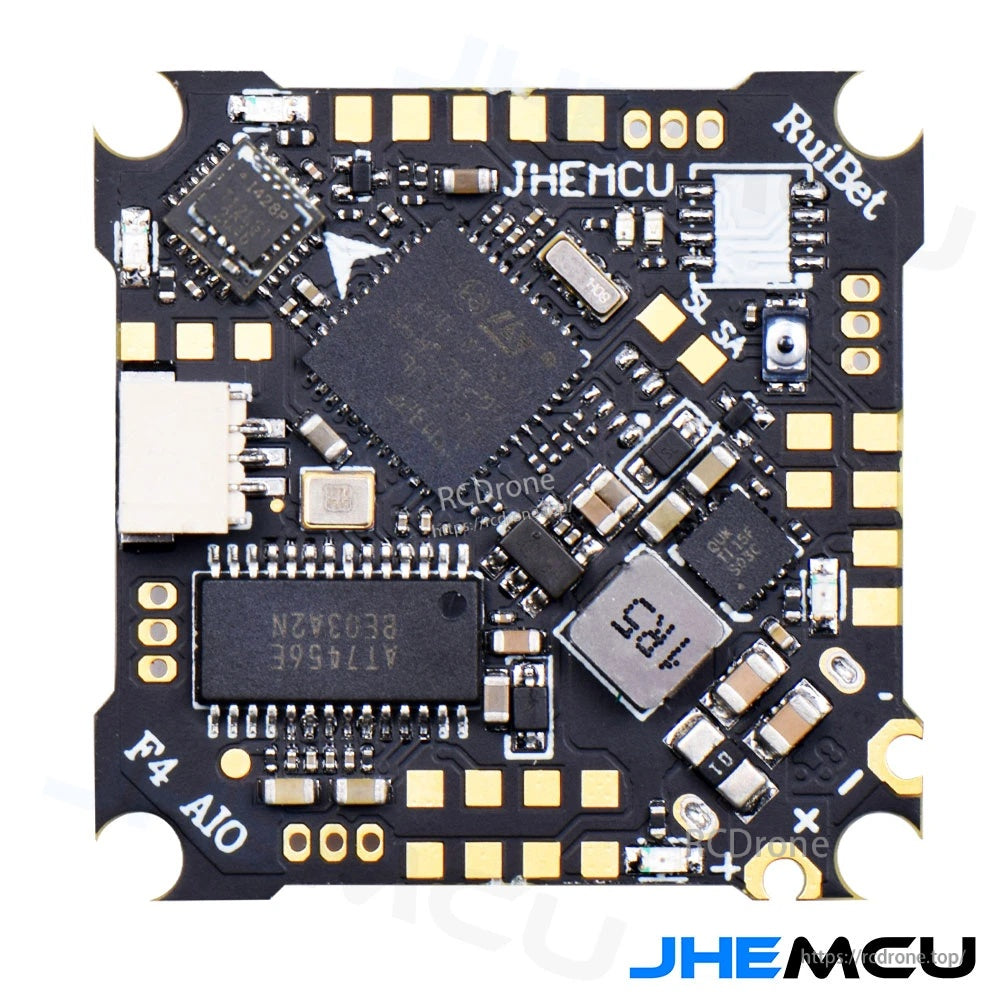

- پدهای گیرنده نشان داده شده: SBUS; مثال گیرنده DSM از RC / 3 استفاده میکند.3V / GND; SBUS/IBUS از RC / VCC / GND استفاده میکند; CRSF از RX / TX / VCC / GND استفاده میکند
- پدهای UART نشان داده شده: RX1, TX1; RX2, TX2
- پدهای I2C: SCL, SDA
- پدهای دیگر با برچسب: RSSI, LED, BZ, +5V, VBAT, GND
توجه: هنگام استفاده از گیرنده SBUS/IBUS/DSM، UART2 را به عنوان Serial RX در پیکربندی پورتها فعال کنید.
توجه به تنظیم ESC (1S)

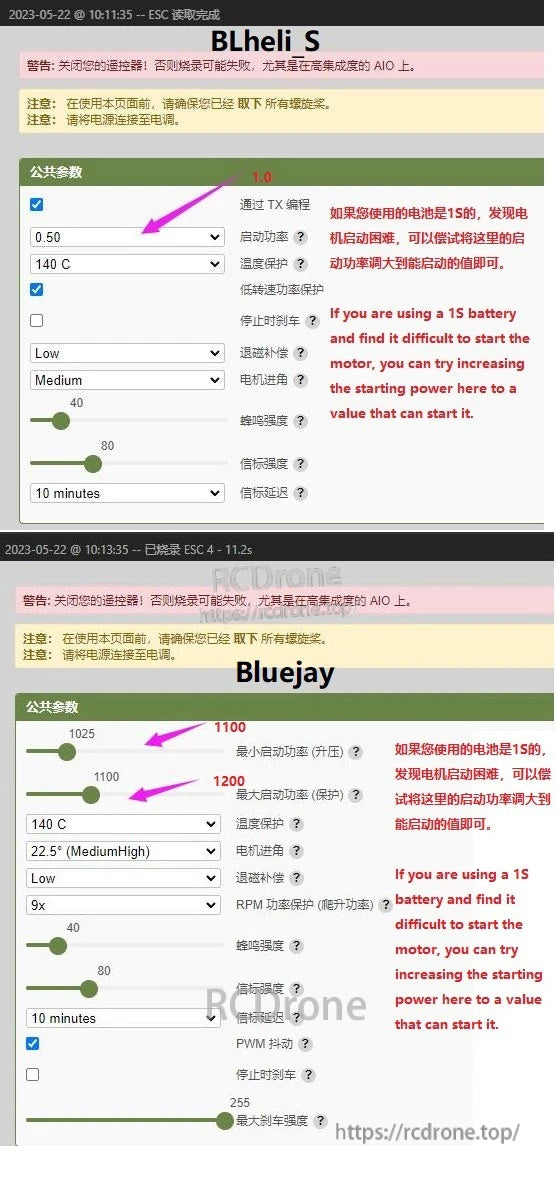

اگر از باتری 1S استفاده میکنید و موتور به سختی روشن میشود، سعی کنید قدرت شروع ESC را به مقداری که بتواند موتور را روشن کند افزایش دهید (صفحه تنظیمات BLHeli_S / Bluejay).

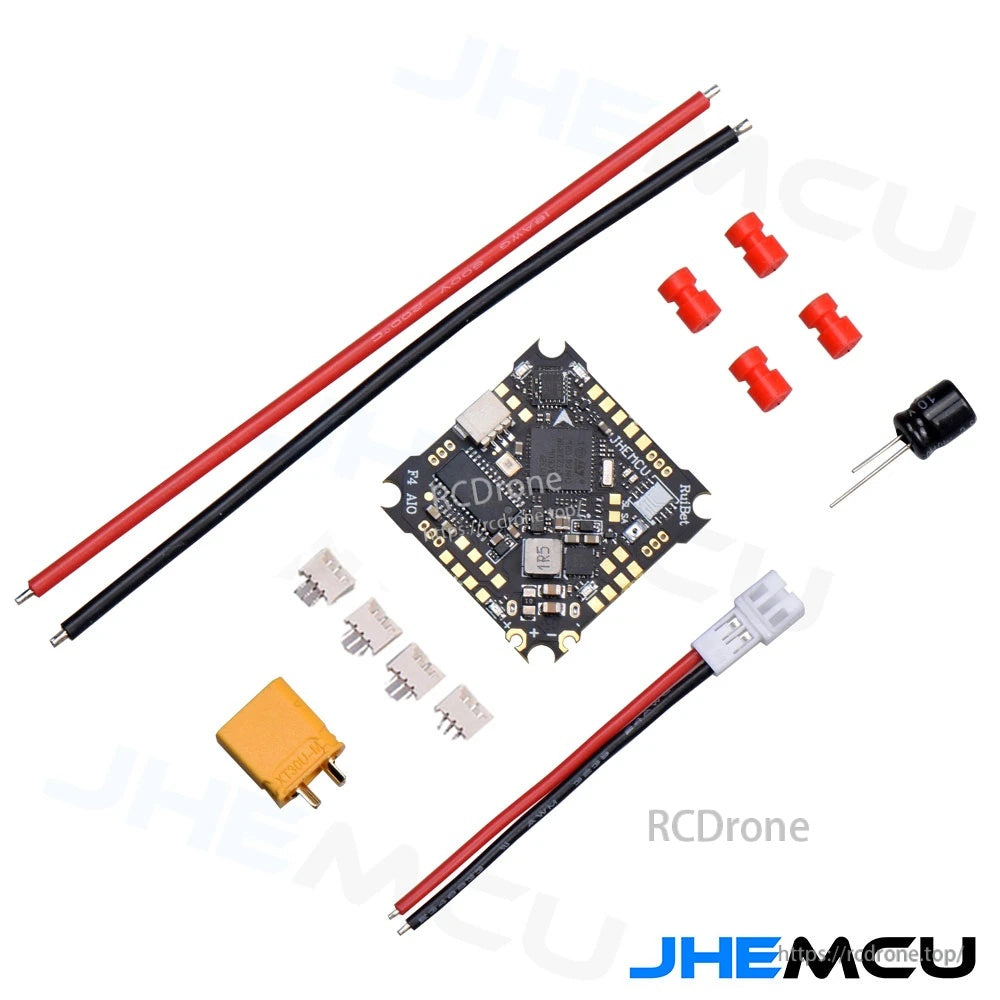

محتویات شامل
- RuiBet F4 AIO *1
- سیم 20AWG *2
- XT30 *1
- توپ دمی M2*6.5 *4
- خازن 220UF/16V *1
- سیم دو پین *1
- سوکت 3P*1.25 *4
برای سوالات مربوط به ساخت/اتصال و بررسیهای سازگاری، با پشتیبانی تماس بگیرید در https://rcdrone.top/ یا ایمیل بزنید به [email protected].
جزئیات

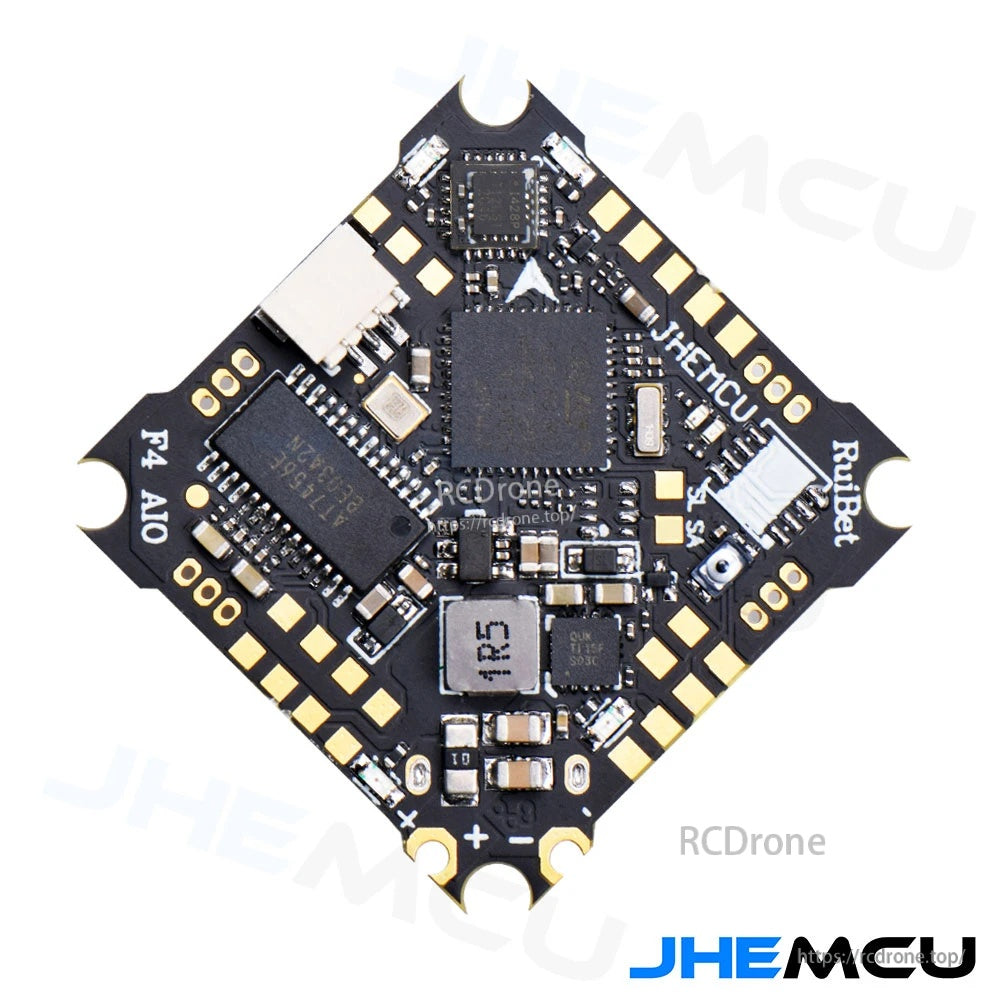

کنترلر پرواز JHEMCU Ruibet F4AIO 12A یک کنترلر پرواز F411 و ESC 12A 4 در 1 را در یک برد AIO جمع و جور برای ساختهای میکرو 1S–2S ترکیب میکند.

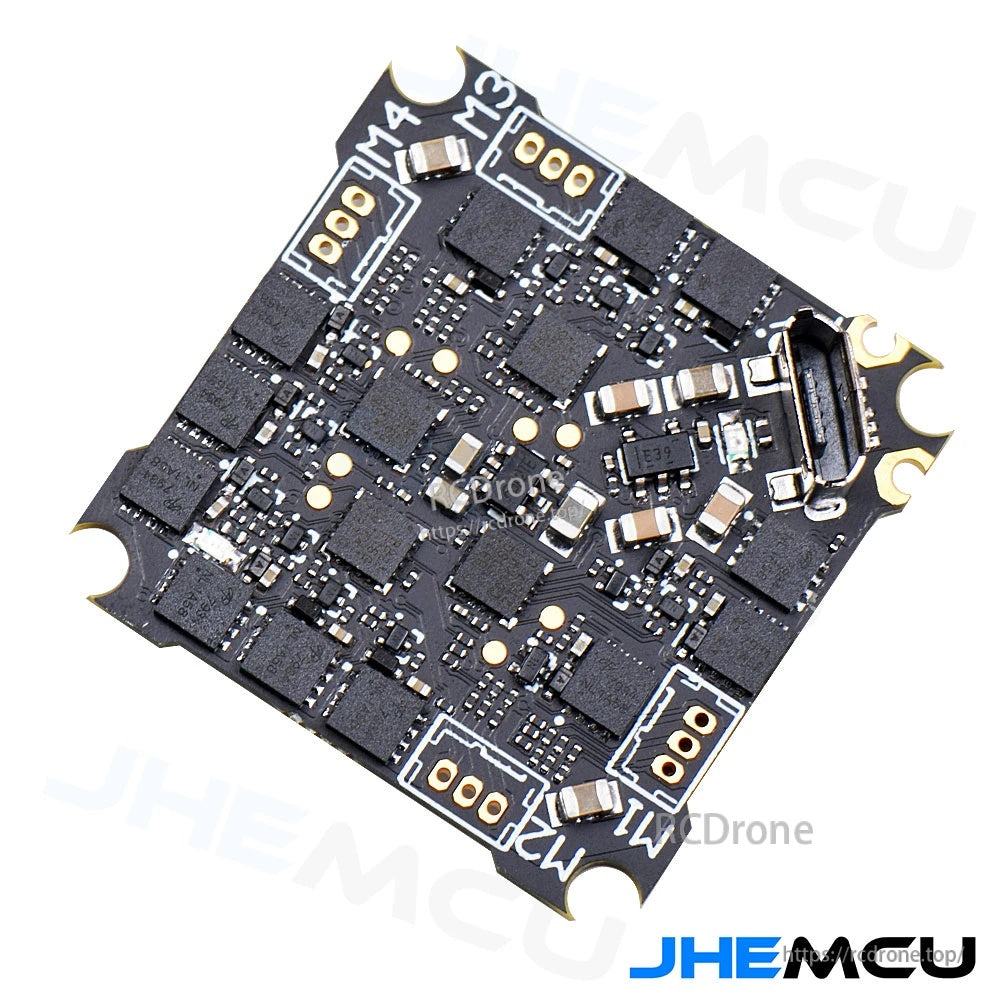

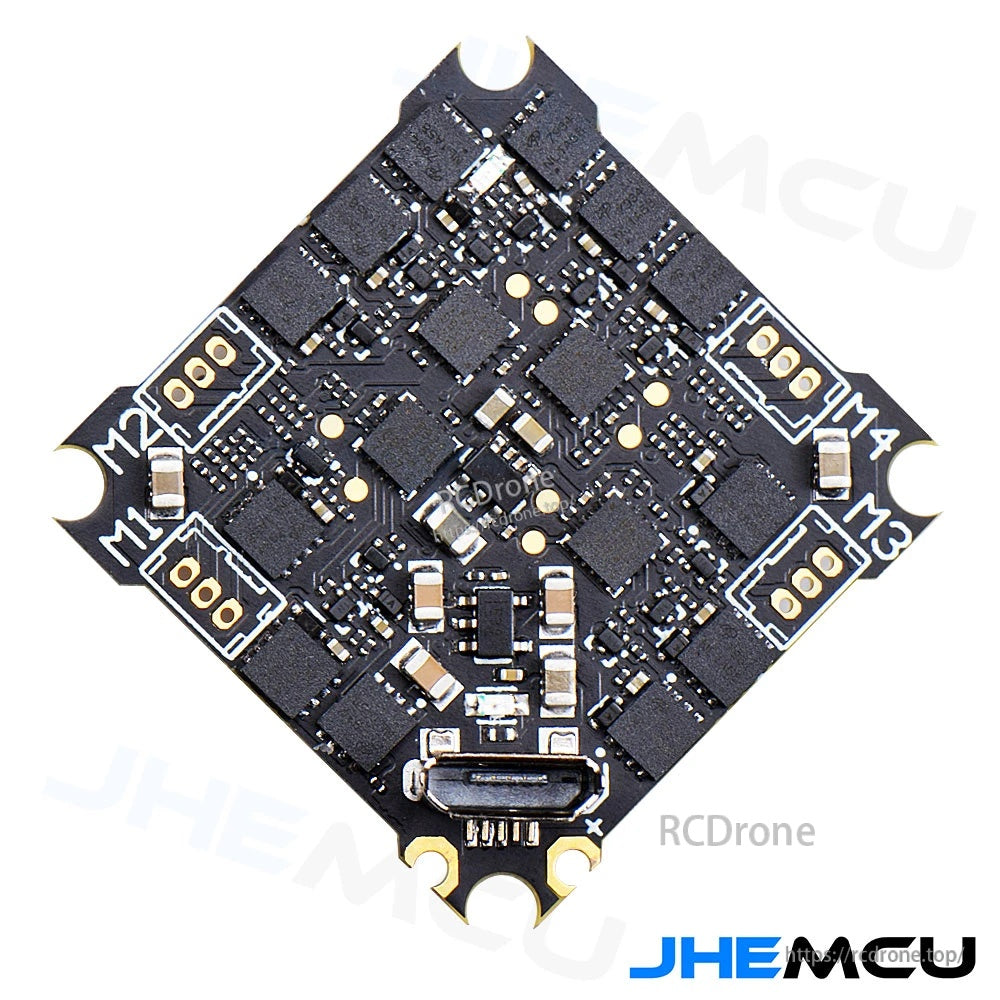

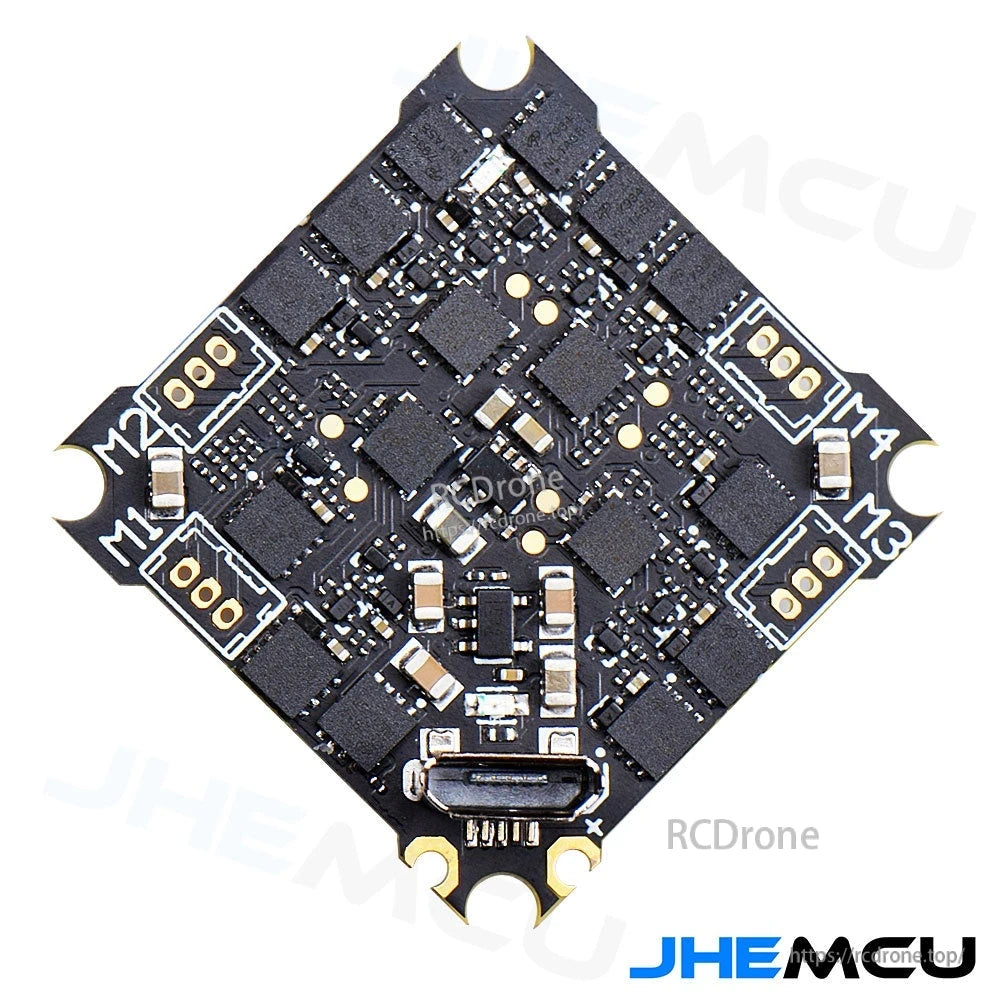

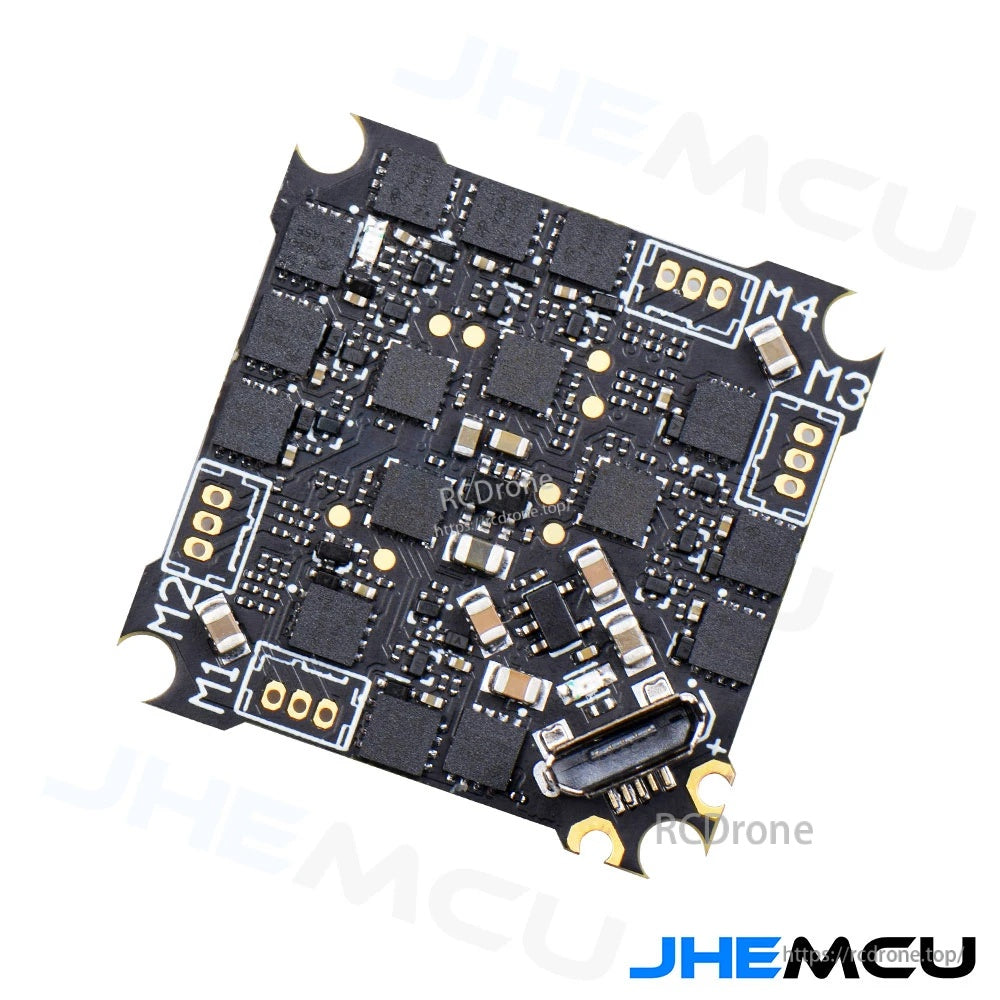

پدهای موتور به وضوح در زیر (M1–M4) علامتگذاری شدهاند، با یک پورت Micro USB برای تنظیم آسان Betaflight.

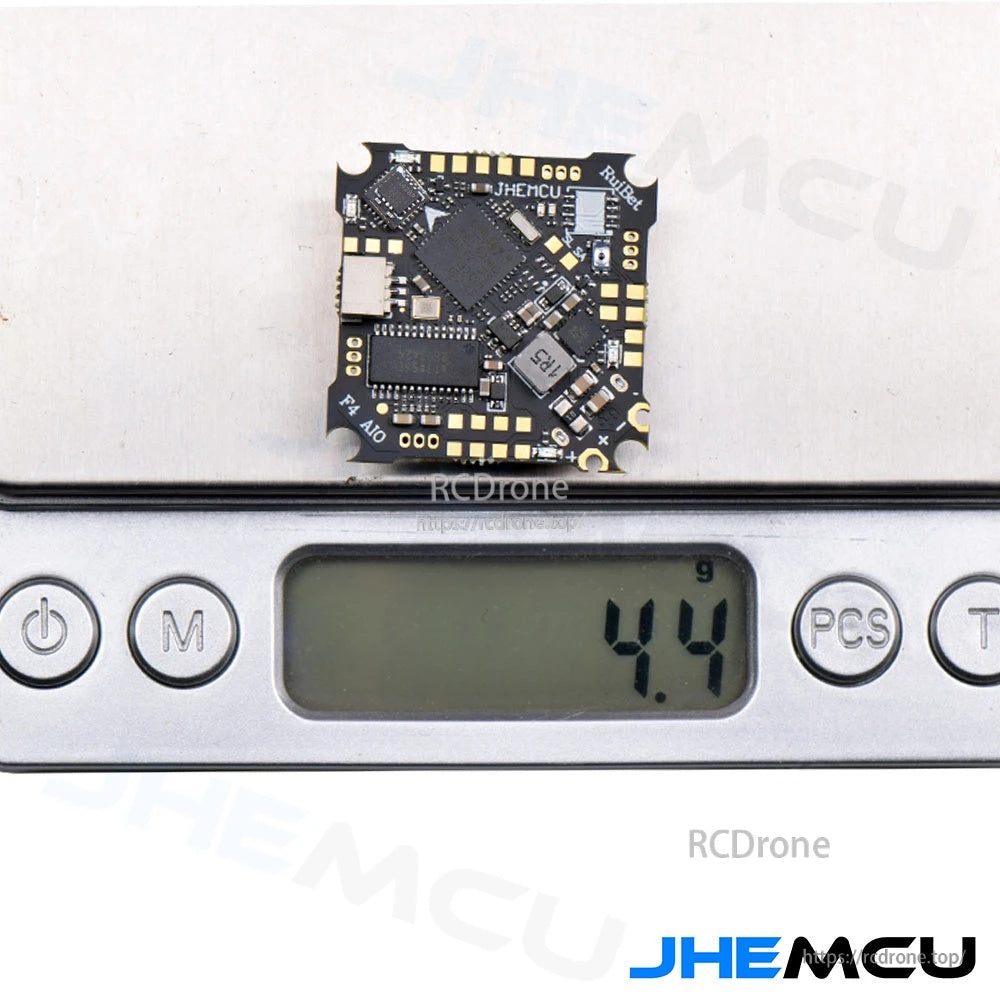

با وزن تنها حدود 4.4 گرم، به حفظ پاسخگویی ساختهای سبک کمک میکند بدون اینکه قابلیت ESC یکپارچه را از دست بدهد.
لوازم جانبی شامل یک نصب تمیز با کابل برق، خازن، سیمکشی، کانکتورها و سختافزار نصب نرم است.
برای تنظیمات 1S که در آن موتورها در شروع مشکل دارند، افزایش قدرت راهاندازی ESC در BLHeli_S/Bluejay میتواند به بهبود چرخش کمک کند.
مشخصات کلیدی در یک نگاه: STM32F411 MCU، ICM-42688-P IMU، AT7456E OSD، ورودی 1S–2S و UART1/UART2 برای گزینههای گیرنده.
راهنمای سیمکشی شامل موتورها، دوربین، VTX و انواع رایج گیرندهها است، از جمله تنظیم RX سریال UART2 برای SBUS/IBUS/DSM.
