کنترلر سرعت براشلس JHEMCU WING ESC-DUAL 40A دو موتوره برای هواپیمای ثابت، ۲-۶ سل، BEC با ولتاژ ۵/۶.۴/۷.۴ ولت

بررسی

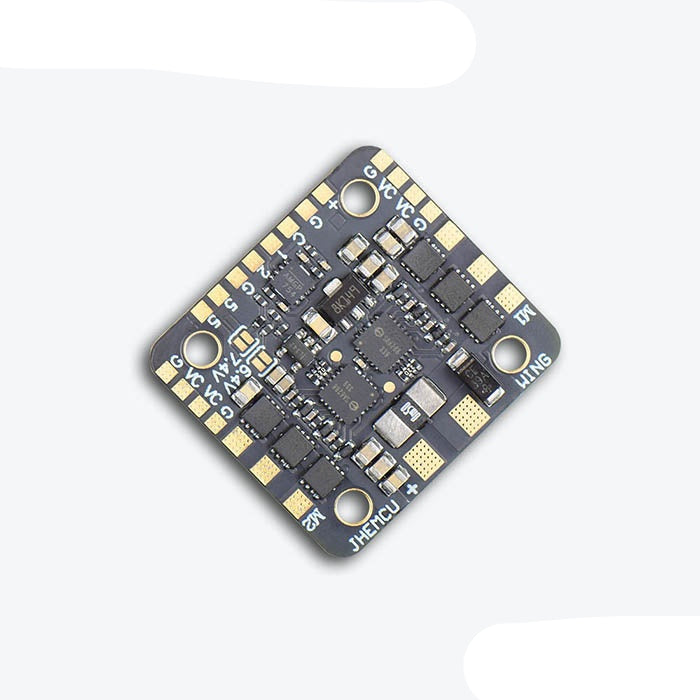

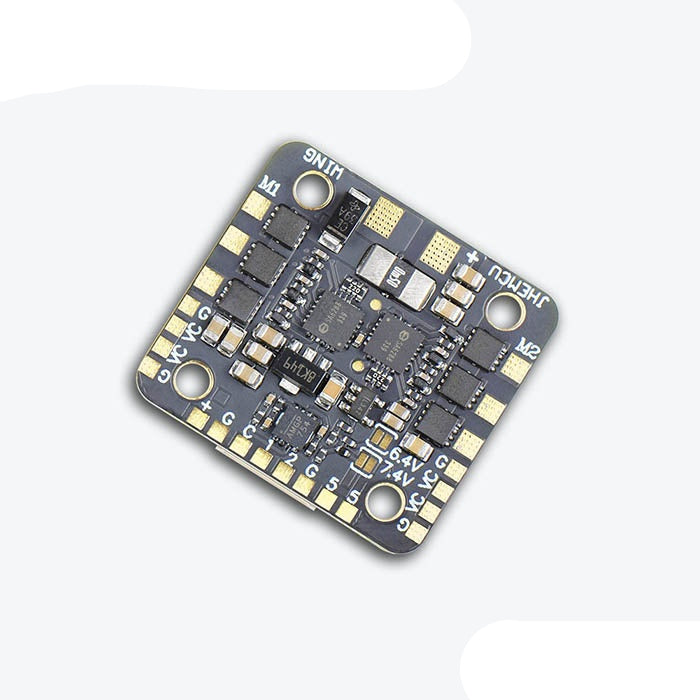

JHEMCU WING ESC-DUAL 40A یک ESC بال پرواز بدون برس 2 در 1 است که برای هواپیماهای RC بال ثابت با دو موتور طراحی شده است. این دستگاه ورودی 2–6S LiPo را پشتیبانی می‌کند و خروجی BEC قابل انتخابی (پیش‌فرض 5V، قابل تغییر به 6.4V یا 7.4V) را از طریق پدهای سوئیچ روی برد ارائه می‌دهد.

ویژگی‌های کلیدی

• چیدمان دو ESC 2 در 1 برای MOTOR1 و MOTOR2
• ورودی باتری: 2–6S LiPo
• خروجی BEC قابل انتخاب: پدهای BEC متغیر که با *; پیش‌فرض 5V؛ قابل تغییر به 6.4V یا 7.4V با تغییر پدهای سوئیچ
• اتصالات کنترلر پرواز: BAT+, GND, CURRENT, M1, M2, BEC-GND, 5V BEC*

مشخصات

نقشه سیم‌کشی / پین‌آوت

• BAT+: خروجی مثبت ESC (معمولاً برای تأمین انرژی کنترلر پرواز استفاده می‌شود)
• GND: خروجی منفی ESC
• جریان: سیگنال متر جریان
• M1, M2: سیگنال‌های ورودی ESC
• BEC-GND: منفی BEC
• 5V BEC*: خروجی متغیر BEC (پیش‌فرض 5V؛ سوئیچ پدها برای 6.4V / 7.4V)

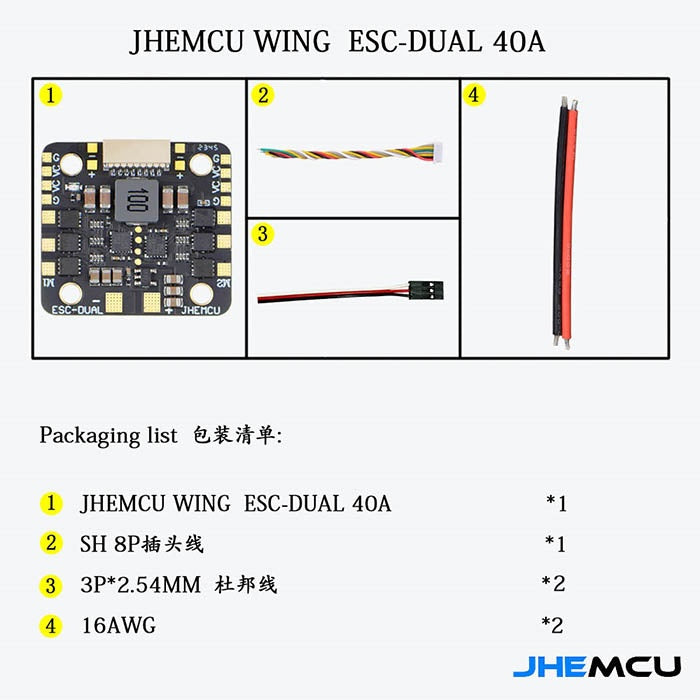

موارد موجود

• JHEMCU WING ESC-DUAL 40A x 1
• کابل پلاگ SH 8P x 1
• کابل 3P 2.54 mm (DuPont) x 2
• سیم 16AWG x 2

پشتیبانی

برای سوالات مربوط به سازگاری پیش‌فروش یا پشتیبانی از راه‌اندازی، با https://rcdrone.top/ تماس بگیرید یا ایمیل بزنید [email protected].

جزئیات

چیدمان دو موتوره با سیم‌کشی واضح برای BAT+/GND، جریان، سیگنال‌های M1/M2 و پدهای خروجی متغیر BEC.

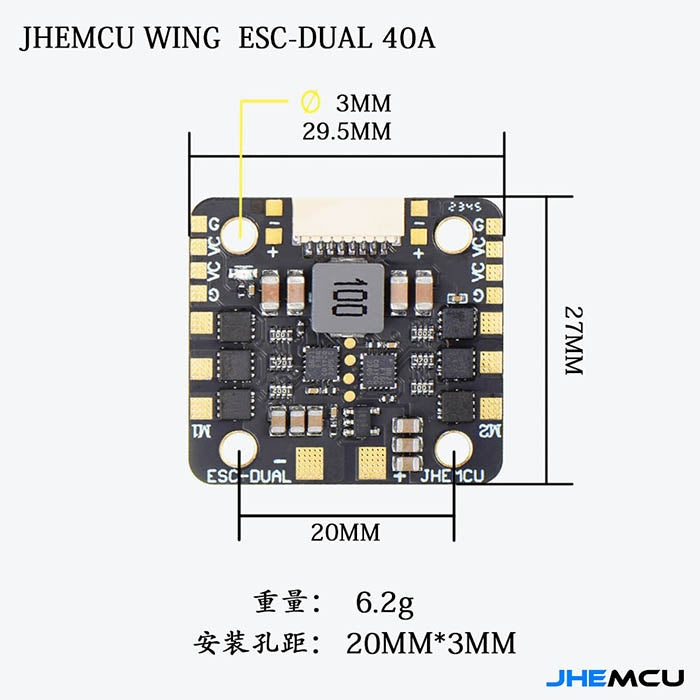

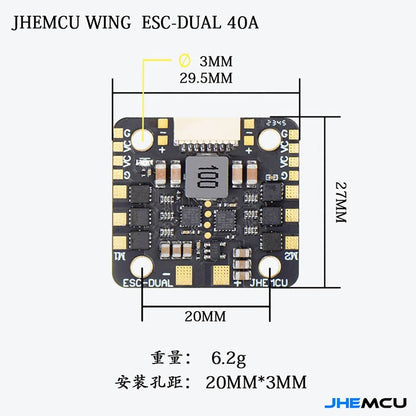

ابعاد جمع و جور 29.5 × 27 میلیمتر با الگوی نصب 20 میلیمتری به تناسب ساخت‌های ثابت بال کمک می‌کند.

همه چیزهایی که برای اتصال ESC نیاز است، شامل کابل‌های سیگنال و سیم‌های قدرت 16AWG در جعبه موجود است.
