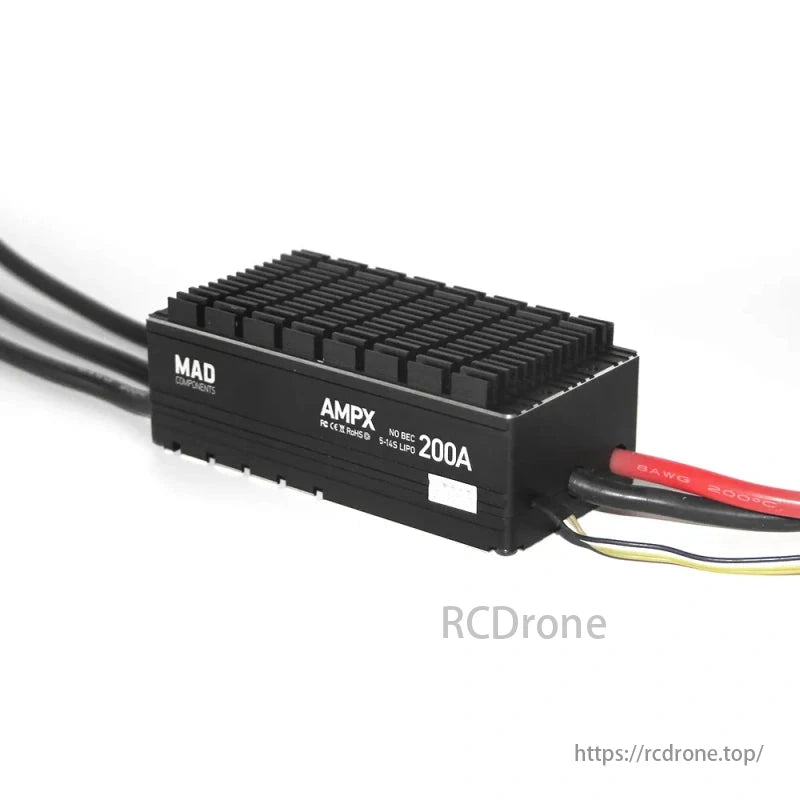

MAD AMPX 200A 5-14S هواپیماهای بدون سرنشین ESC
MAD AMPX 200A 5-14S هواپیماهای بدون سرنشین ESC
MAD
در دسترس بودن پیکاپ بارگیری نشد
نمای کلی
این دیوانه AMPX 200A HV ESC V2.0 با کارایی بالا است کنترل کننده سرعت الکترونیکی (ESC) برای کاربردهای پهپادهای سنگین طراحی شده است. حمایت می کند ورودی 5-14S LiPo (16V-64V). و تحویل الف جریان پیوسته 200 آمپر، کنترل موتور قدرتمند و پایدار را تضمین می کند. با کنترل دوگانه دریچه گاز (RPM + CAN)، ارتباط بلادرنگ با کنترلرهای پرواز از طریق گذرگاه CAN و قابلیت ارتقاء سیستم عامل، این ESC برای کاربردهای حرفه ای پهپاد مهندسی شده است.
ویژگی های کلیدی
- محدوده ولتاژ گسترده: پشتیبانی می کند 5-14S LiPo (16V-64V) برای سازگاری با قدرت همه کاره
- هندلینگ جریان بالا: مستمر 200A پشتیبانی فعلی، تحویل توان بالا را تضمین می کند.
- ارتباطات پیشرفته CAN: نظارت بر زمان واقعی را فعال می کند ولتاژ، جریان، دما و وضعیت عملکرد.
- کنترل دوگانه دریچه گاز: RPM + CAN تضمین می کند پاسخ دقیق دریچه گاز و افزایش ثبات
- سیستم عامل قابل ارتقا: ضد آینده با به روز رسانی سیستم عامل برای بهبود عملکرد
- فناوری چرخه آزاد همزمان: بهبود می بخشد خطی بودن دریچه گاز، راندمان رانندگی، و فعال می کند بازیابی خودکار انرژی.
- خروجی BEC: 5 ولت / 200 میلی آمپر برای نیازهای اضافی برق سیستم
- حفاظت از اضافه بار: راه اندازی مجدد خودکار نامحدود برای افزایش ایمنی و قابلیت اطمینان.
- عملکردهای حفاظتی قوی: اتصال کوتاه، توقف، ولتاژ، افت دریچه گاز، راه اندازی و حفاظت از دما را تضمین می کند عملیات ایمن.
- سازگاری بهینه: برای استفاده با موتورهای M25، V128 و V105.
مشخصات فنی
| مدل | MAD AMPX 200A HV ESC |
|---|---|
| ولتاژ پشتیبانی شده | 16 ولت - 64 ولت (5-14S LiPo) |
| جریان پیوسته | 200A |
| حد فعلی | 200A |
| خروجی BEC | 5 ولت / 200 میلی آمپر |
| سطح حفاظت | IPX4 |
| سیگنال ورودی PWM | 3.3V/5V (سازگار) |
| عرض پالس دریچه گاز | پیش فرض 1050us-1940us، از کالیبراسیون دریچه گاز پشتیبانی می کند |
| حفاظت از مدار کوتاه فاز | پشتیبانی می شود |
| حفاظت دریچه گاز | پشتیبانی می شود |
| محافظ موتور | پشتیبانی می شود |
| حفاظت از ولتاژ | پشتیبانی می شود |
| دمای عملیاتی | -20 تا 65 درجه سانتی گراد |
| ابعاد (Lدبلیوح) | 117.5 × 56.3 × 42.8 میلی متر |
| وزن | ~ 320 گرم (به استثنای سیم) |
| سیم برق / طول | 8AWG / 190mm |
| سیم موتور / طول | 8AWG / 170mm |
| سیم سیگنال / طول | 420 میلی متر |
توابع حفاظتی
- حفاظت از اتصال کوتاه: به طور خودکار خروجی را خاموش می کند و پس از 100 میلی ثانیه دوباره راه اندازی می شود.
- حفاظت از غرفه: با برگرداندن دریچه گاز به صفر و پیشروی مجدد، عملکرد عادی را بازیابی می کند.
- حفاظت ولتاژ: هنگامی که ولتاژ باتری کمتر از 16 ولت یا بالاتر از 64 ولت باشد از عملکرد جلوگیری می کند.
- حفاظت در برابر دما: خروجی را کاهش می دهد 125 درجه سانتی گراد، خاموش می شود در 140 درجه سانتی گراد، و پس از خنک شدن به کار عادی خود را از سر می گیرد 80 درجه سانتی گراد.
- حفاظت دریچه گاز: بعد برق قطع میشه 2 ثانیه از دست دادن سیگنال و بازیابی پس از اتصال مجدد.
- حفاظت از راه اندازی: اگر موتور در داخل راه اندازی نشود، خروجی را قطع می کند 10 ثانیه.
- حفاظت از اضافه بار: پشتیبانی می کند راه اندازی مجدد خودکار نامحدود برای عملیات مداوم

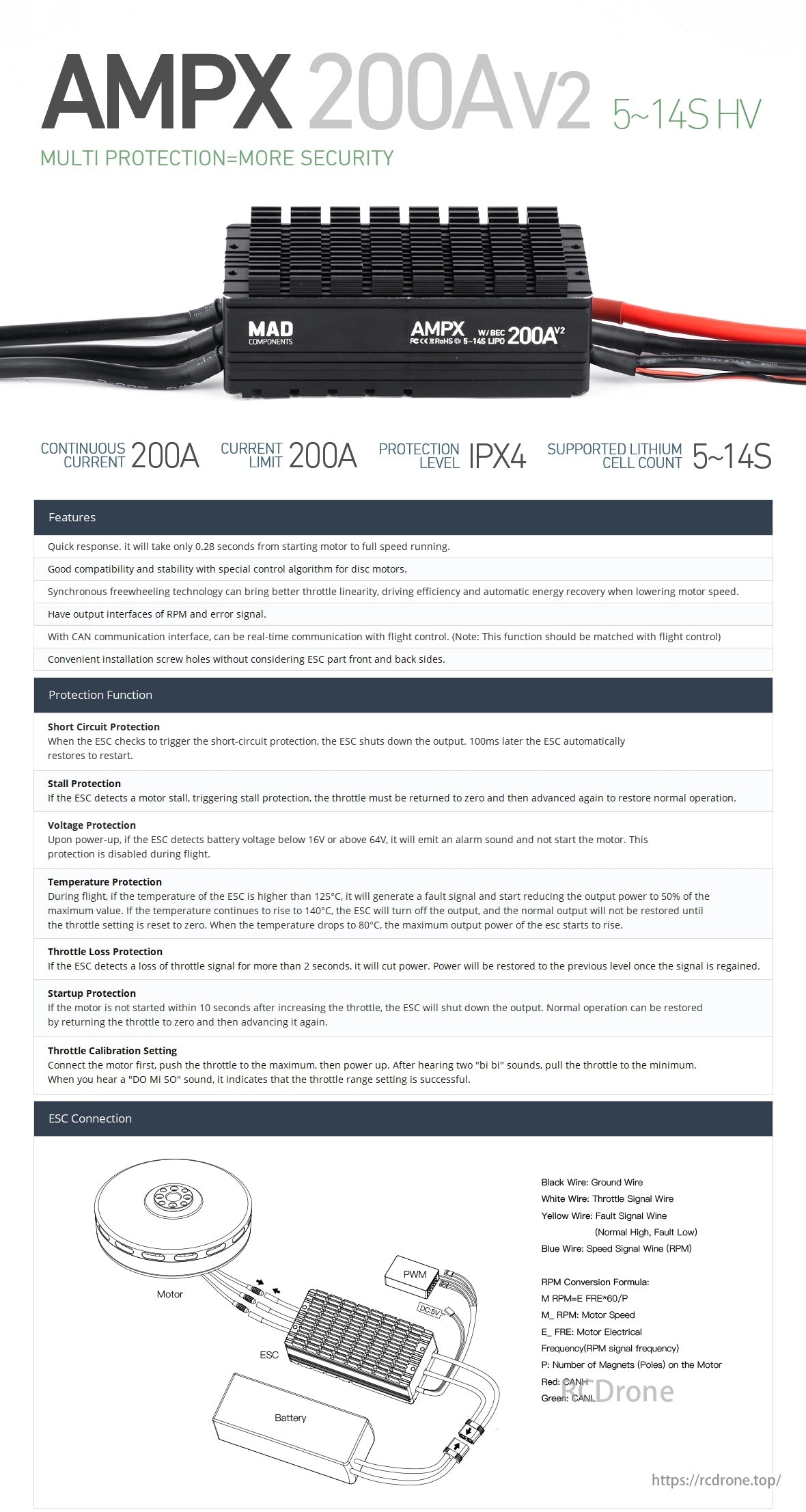

اتصال و راه اندازی ESC
این AMPX 200A V2.0 ویژگی های الف رابط ارتباطی CAN برای ادغام یکپارچه با کنترلرهای پرواز. این عملکرد کالیبراسیون دریچه گاز تضمین می کند کنترل دقیق، در حالی که خروجی سیگنال PWM و RPM امکان هماهنگ سازی موتور بهینه را فراهم می کند.
AMPX 200AV2 ESC جریان پیوسته 200A، حفاظت IPX4 را ارائه می دهد و از 5-14S LiPo پشتیبانی می کند. ویژگی ها عبارتند از پاسخ سریع، سازگاری با موتور دیسک، چرخ آزاد همزمان، ارتباط CAN، و حفاظت های مختلف مانند اتصال کوتاه، توقف، ولتاژ، دما، افت گاز و راه اندازی. کالیبراسیون دریچه گاز عملکرد مطلوب را تضمین می کند.
AMPX 200A HV ESC از 5-14S LiPo، با ورودی BEC، PWM، به‌روزرسانی‌های آنلاین و حفاظت‌های مختلف پشتیبانی می‌کند. ابعاد: 117.5x56.3x42.8 میلی متر، وزن: 320 گرم. دمای کارکرد: -20 تا 65 درجه سانتی گراد عیب‌یابی مسائلی مانند خرابی استارت موتور، محدودیت‌های ولتاژ و هشدارهای دما را پوشش می‌دهد. سلب مسئولیت استفاده قانونی و اقدامات احتیاطی ایمنی را توصیه می کند.
