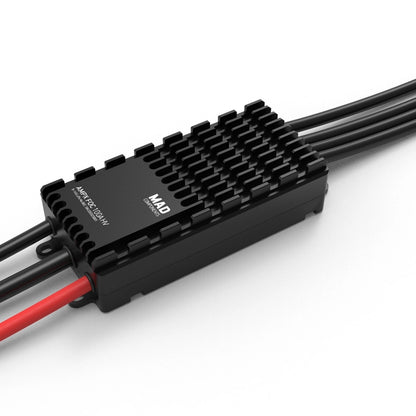

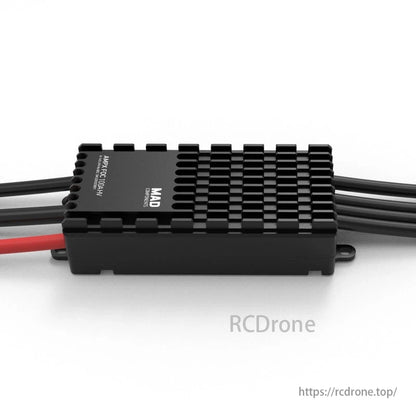

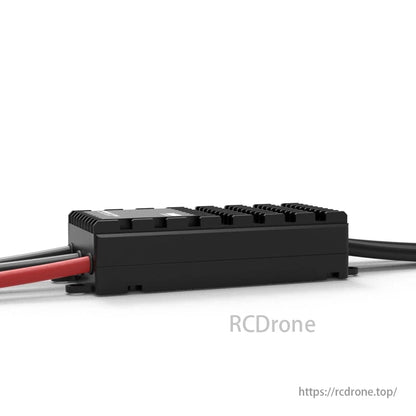

MAD FOC 100A 8-14S Drone ESC
MAD FOC 100A 8-14S Drone ESC
MAD
در دسترس بودن پیکاپ بارگیری نشد
نمای کلی
این دیوانه FOC 100A 8-14S ESC یک است کنترل کننده سرعت الکترونیکی میدان گرا (FOC). طراحی شده برای پهپادهای صنعتی، پهپادهای سنگین و کاربردهای هوایی حرفه ای. مهندسی شده برای تحویل پاسخ بهینه دریچه گاز، استفاده کارآمد از انرژی و کنترل روان موتور، این ESC پشتیبانی می کند 8-14S باتری LiPo (تا 60.9V) و در a جریان پیوسته 80 آمپر، با یک حداکثر جریان 100A تحت شرایط خنک کننده بهینه
برخلاف ESC های سنتی، مدولاسیون موج سینوسی FOC تضمین می کند عملکرد بی صداتر، کاهش تولید گرما و بهبود پایداری در محیط های سخت. آن یکپارچه است رابط ارتباطی CAN اجازه می دهد تبادل اطلاعات کنترل پرواز در زمان واقعی، به روز رسانی سیستم عامل، و تشخیص پیشرفته، آن را ایده آل می کند کاربردهای دقیق پهپاد.
⚠ نکته مهم: این FOC ESC به جزئیات موتور و پروانه نیاز دارد قبل از خرید برای پیکربندی صحیح سیستم عامل. در صورت عدم ارائه جزئیات، همراه با آن ارسال خواهد شد سیستم عامل پیش فرض. این آموزش ارتقاء سیستم عامل FOC ESC را می توان در صفحه محصول یافت.
ویژگی های کلیدی
- از باتری های 8-14S LiPo پشتیبانی می کند - دامنه وسیع ولتاژ ورودی تا 60.9 ولت برای کاربردهای پهپاد پرقدرت
- فناوری کنترل میدان گرا (FOC). - تحویل می دهد کنترل موتور صاف و دقیق با راندمان بالاتر و نویز کمتر نسبت به ESC های سنتی
- واکنش سریع و کاهش سرعت - درون واکنش نشان می دهد 10 میلی‌ثانیه به تغییر گاز برای تنظیمات برق لحظه ای.
- طراحی اتلاف حرارت بهینه - ویژگی ها اتلاف حرارت دو طرفه برای مقاومت حرارتی برتر، تضمین عملکرد پایدار تحت بارهای سنگین.
- مکانیسم های حفاظتی جامع:
- حفاظت از اتصال کوتاه و جریان اضافه - از آسیب سیستم در اثر خطاهای الکتریکی جلوگیری می کند.
- حفاظت از اضافه ولتاژ و ولتاژ پایین - عملکرد ایمن را در داخل تضمین می کند محدوده 16V-60.9V.
- حفاظت از دما - به صورت خودکار خروجی را در 125 درجه سانتی گراد کاهش می دهددر دمای 140 درجه سانتیگراد خاموش می شود و وقتی تا دمای 80 درجه سانتیگراد خنک می شود، عملیات بازیابی می شود.
- PWM Throttle Identification Protection - از عملکرد نادرست ناشی از تداخل ناخواسته جلوگیری می کند.
- رابط ارتباطی CAN - فعال می کند نظارت در زمان واقعی، ثبت داده ها و ارتقاء سیستم عامل برای یکپارچه سازی پیشرفته پهپاد.
- سبک و جمع و جور - فقط وزن دارد 85 گرم (به استثنای سیم) که آن را ایده آل می کند برنامه های حرفه ای پهپاد.
- طراحی مدولاسیون الکتریکی - به طور کامل خطوط موتور، قدرت و سیگنال را از هم جدا می کند، نصب را ساده می کند و تداخل را کاهش می دهد.
مشخصات ESC
| مشخصات | جزئیات |
|---|---|
| مدل | MAD FOC 100A 8-14S ESC |
| نیروی کششی توصیه شده | 8-10 کیلوگرم |
| باتری پشتیبانی شده | 6-14S LiPo |
| حداکثر ولتاژ ورودی | 60.9 ولت |
| جریان پیوسته دارای رتبه | 80A |
| حداکثر جریان خروجی | 100A (10 ثانیه) |
| حداکثر دور در دقیقه | 13000 دور در دقیقه (جفت 10 قطب) |
| سطح ورودی PWM | 3.3 ولت |
| عرض پالس PWM | 200-2000μs |
| فرکانس PWM | 50-450 هرتز |
| ارتباط CAN | پشتیبانی می شود |
| رتبه بندی IP | IP45 |
| ارتقاء سیستم عامل | بله |
| وزن (به استثنای سیم) | 85 گرم |
| دمای عملیاتی | -20 تا 50 درجه سانتی گراد |
تنظیمات کنترل PWM
| ورودی PWM | عرض پالس PWM (μs) | پاسخ RPM موتور |
|---|---|---|
| PWM+ | 1100-1920 | دور در دقیقه دور در دقیقه تا دور کامل |
| PWM- | 1920-2400 | دور کامل |
| توقف کنید | پالس دیگر | 0 دور در دقیقه |
توجه: دور در دقیقه (مثلاً 300 دور در دقیقه) و دور کامل (به عنوان مثال، 5000 دور در دقیقه) می توان از طریق نرم افزار کامپیوتری پیکربندی کرد.
راهنمای اتصال ESC
این MAD FOC 100A ESC شامل سیم کشی با برچسب واضح برای نصب آسان:
- ورودی برق:
- سیم قرمز (V+): ورودی برق مثبت
- سیم سیاه (V-): زمین
- خروجی موتور:
- خروجی U، خروجی V، خروجی W (اتصال موتور 3 فاز)
- سیم های سیگنال و کنترل:
- زرد: CANH
- سبز: CANL
- مشکی: GND
- سفید: ورودی PWM
- مشکی: VGND
موتورها و پروانه های سازگار
این AMPX FOC 100A ESC برای انواع مختلف بهینه شده است موتورهای براشلس با راندمان بالا، معمولاً با سیستم های قدرت پهپاد 48 ولت.
| مدل موتور | ولتاژ | پروانه پیشنهادی |
|---|---|---|
| 8318 IPE KV100 | 48 ولت | 30"-32" |
| 8318 IPE KV120 | 48 ولت | 28"-30" |
| M9C12 IPE KV100 | 48 ولت | 30"-32" |
| M10 IPE KV100 | 48 ولت | 30"-32" |
| M10 IPE KV120 | 48 ولت | 30"-32" |
| M13 EEE KV90 | 48 ولت | 36" |
| M13 EEE KV105 | 48 ولت | 36" |
| V62 IPE KV210 | 48 ولت | 22" |
| V62 IPE KV280 | 48 ولت | 18" |
| V68 IPE KV230 | 48 ولت | 22" |
| V8010 EEE KV120 | 48 ولت | 28"-30" |
| V8010 EEE KV150 | 48 ولت | 26" |
| V8013 EEE/IPE KV135 | 48 ولت | 26"-28" |
| V8013 EEE/IPE KV150 | 48 ولت | 26" |
| V8015 IPE KV180 | 48 ولت | 26" |
⚠ مهم: از صحت اطمینان حاصل کنید موتور و پروانه جزئیات هنگام سفارش برای تنظیم صحیح سیستم عامل ارائه می شود.

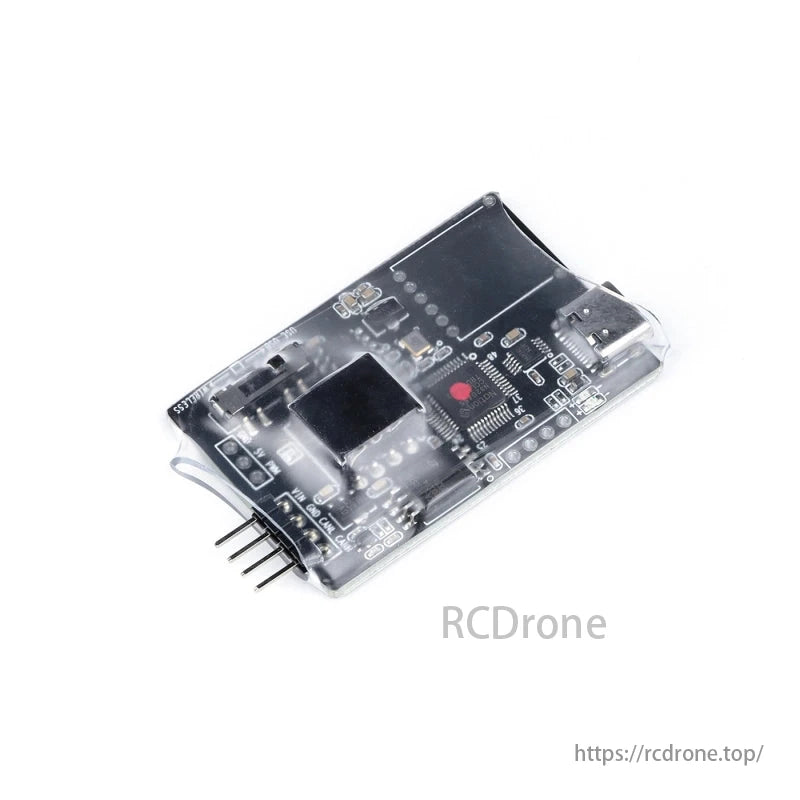

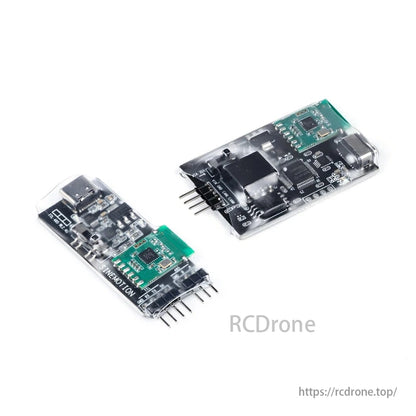

نرم افزار FOC ESC
2. نرم افزار FOC ESC
3. پروتکل ارتباطی FOC ESC
برنامه
این MAD FOC 100A ESC ساخته شده است برای برنامه های کاربردی پهپاد با کارایی بالا، از جمله:
- پهپادهای سنگین
- پهپادهای صنعتی
- پهپادهای سمپاشی کشاورزی
- پهپادهای نقشه برداری و نظارتی
- پهپادهای لجستیکی و باری
این ESC با کنترل موج سینوسی کارآمد، ویژگی‌های حفاظتی یکپارچه و نظارت بر زمان واقعی مبتنی بر CAN، عملکرد صاف، پایدار و قابل اعتماد را برای استقرار پهپادهای حیاتی مأموریت تضمین می‌کند.

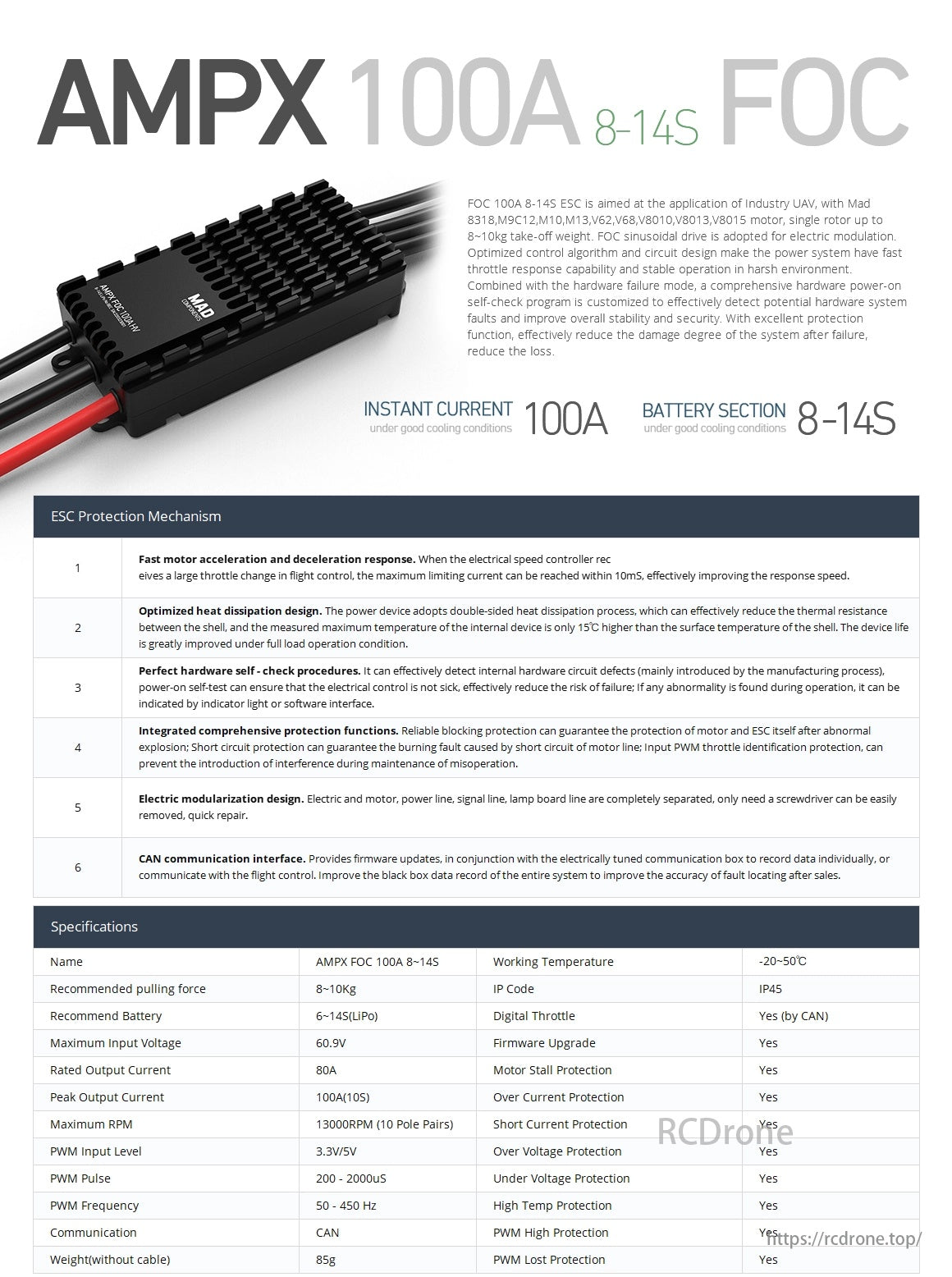

AMPX 100A 8-14S FOC ESC پهپادهای صنعتی با موتورهای Mad را هدف قرار می دهد که تا وزن 10 کیلوگرم را پشتیبانی می کنند. ویژگی‌ها عبارتند از پاسخ سریع دریچه گاز، اتلاف حرارت بهینه، خودبررسی سخت‌افزار، حفاظت جامع، طراحی مدولار و ارتباط CAN. مشخصات دما، ولتاژ، جریان و حفاظت ها را پوشش می دهد.
عرض پالس PWM RPM موتور را با 1100-1920 میکروثانیه برای دور آرام تا RPM کامل و 1920-2400 میکروثانیه برای RPM کامل کنترل می کند. نمودار اتصال ESC شامل اتصالات برق، رمزگذار و کنترلر است. ابعاد ارائه شده است. توصیه های AMPX 100A FOC ESC موتورها، ولتاژها و پروانه های سازگار را فهرست می کند.

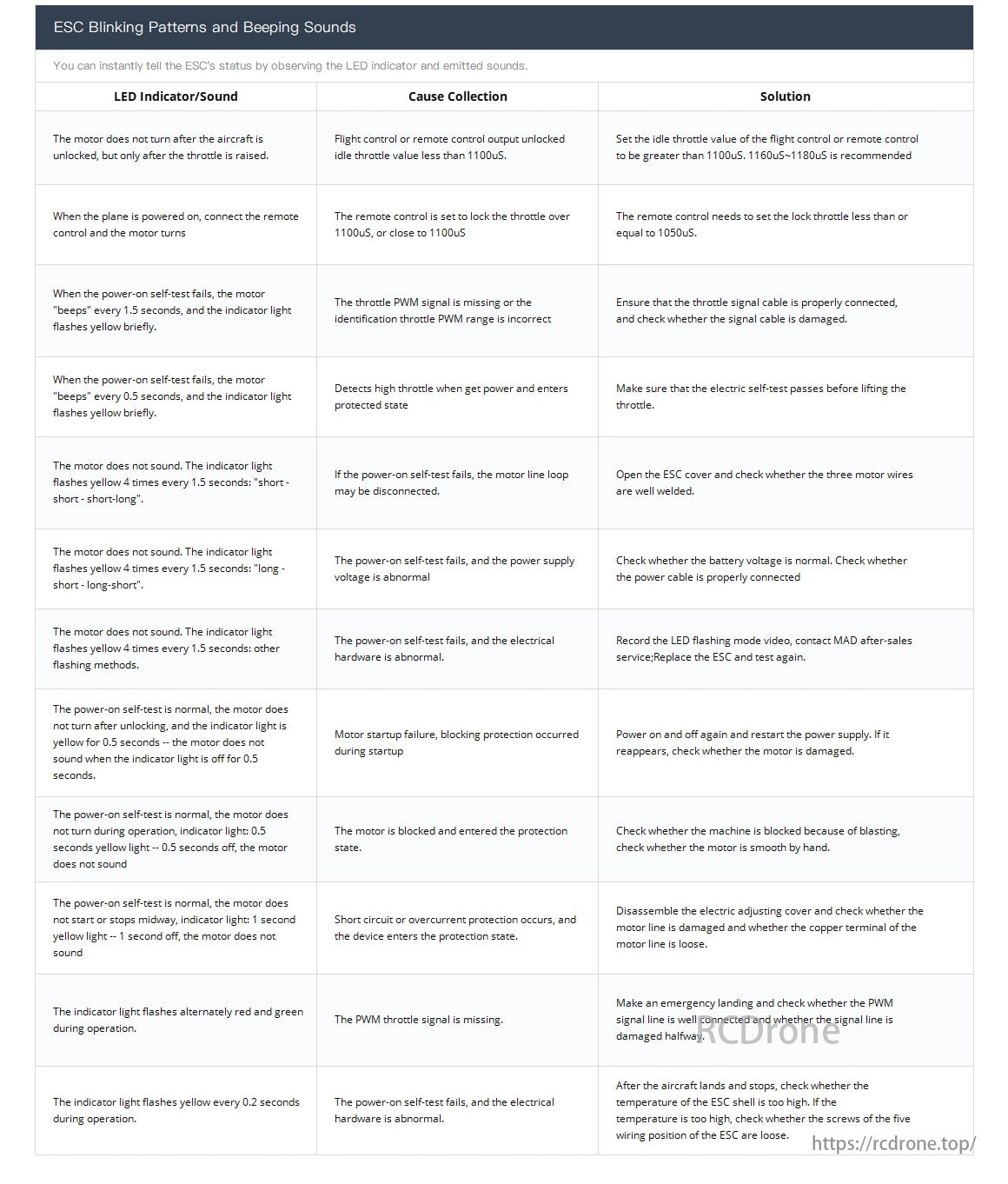

الگوهای چشمک زن ESC و صداهای بوق، مشکلات مختلفی مانند خرابی راه اندازی موتور، مشکلات سیگنال دریچه گاز یا ناهنجاری های سخت افزاری الکتریکی را نشان می دهد. راه حل ها شامل تنظیم مقادیر دریچه گاز، بررسی اتصالات، اطمینان از تکمیل خودآزمایی مناسب و تأیید ولتاژ منبع تغذیه است. مراحل عیب یابی به حل موثر این مسائل مربوط به ESC کمک می کند.
