OddityRC Vortex F160HV تک ESC ۱۲S ۱۶۰ آمپر (BLHeli_S/Bluejay) DShot150-1200، دارای سنسور جریان

بررسی اجمالی

کنترل کننده سرعت الکترونیکی OddityRC Vortex F160HV یک ESC با ولتاژ بالا است که برای 12S و 160A طراحی شده و برای ارائه قدرت قابل اعتماد با تنظیمات LiPo از 6S تا 12S مناسب است. این محصول برای هواپیماهای RC و ساخت UAV با تقاضای بالا که نیاز به مدیریت حرارتی، سخت‌افزار مقاوم و نظارت بر جریان در زمان واقعی دارند، هدف‌گذاری شده است.

ویژگی‌های کلیدی

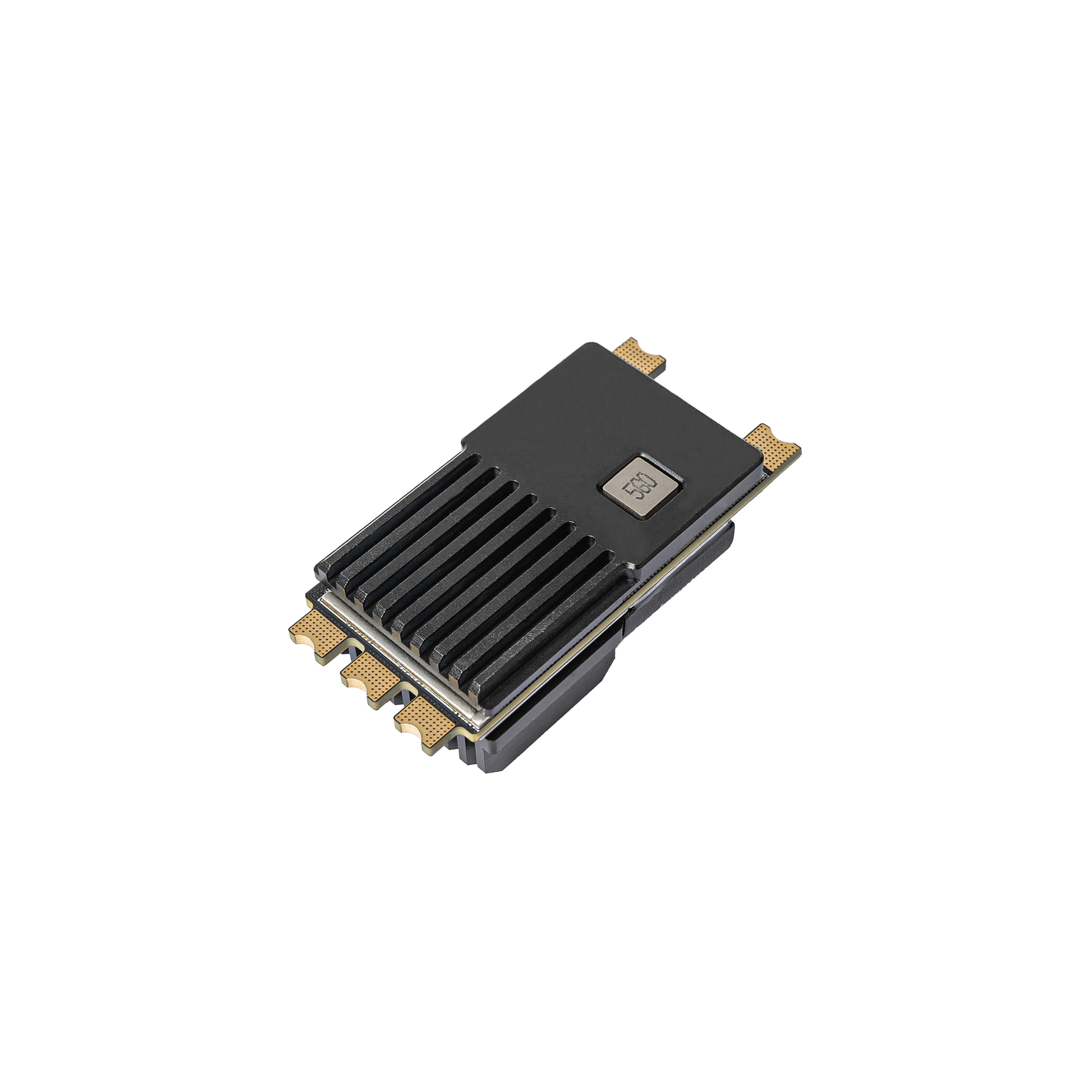

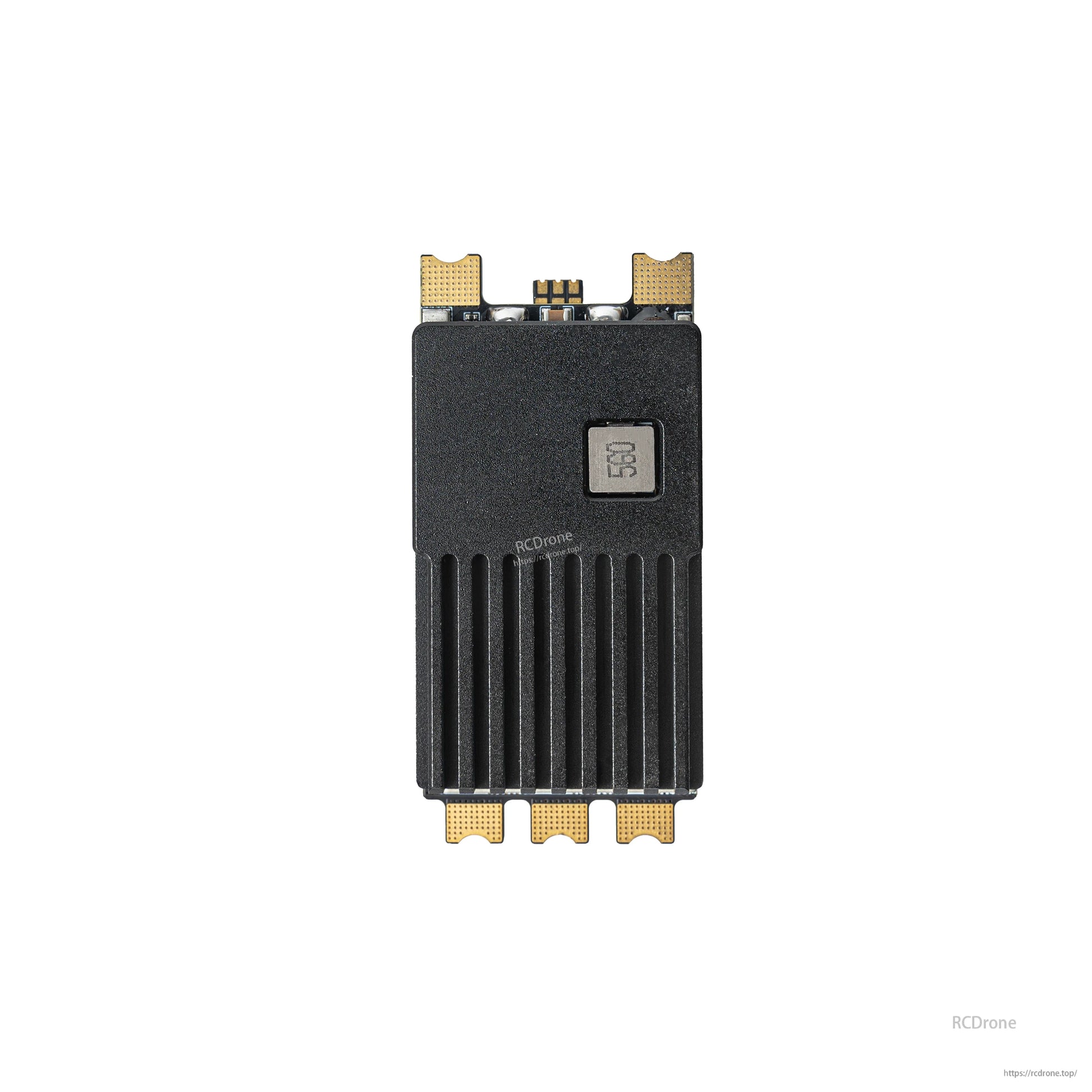

• مدیریت حرارتی صنعتی: هیت‌سینک آلومینیومی ضخیم با مساحت بزرگ و ساختار جریان هوای اختصاصی OddityRC.
• مرحله قدرت ممتاز: طراحی MOSFET با مقاومت داخلی فوق‌العاده پایین و دوگانه موازی برای ثبات تحت بارهای با جریان بالا.
• PCB با 10 لایه: طراحی شده برای کاهش تجمع حرارت و بهبود دوام.
• پشتیبانی از نرم‌افزار: BLHeli_S / Bluejay.
• پروتکل‌های پشتیبانی شده: DShot150 / 300 / 600 / 1200، MultiShot، OneShot.
• حسگر جریان داخلی: برای تلمتری دقیق و مدیریت قدرت.
• خازن‌های خارجی (توصیه شده): 2 x 1000uF / 63V خازن‌های با فرکانس بالا و مقاومت پایین (Low-ESR).
• داده‌های تلمتری در زمان واقعی (نمایش نمونه): ولتاژ 48.32V، جریان 82.6A، دما 51C، وضعیت NORMAL، لینک داده OK.

مشخصات

یادداشت‌های سیم‌کشی

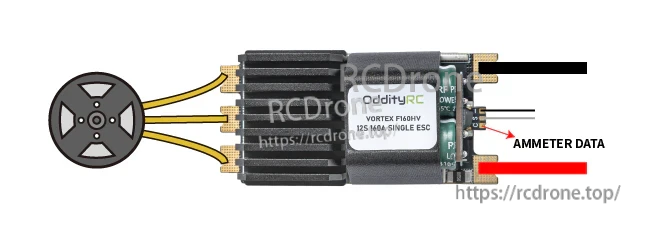

• نقشه سیم‌کشی اتصالات فاز موتور و یک اتصال آمپرمتر برای نظارت بر جریان/ادغام تلمتری را نشان می‌دهد.
• استفاده از خازن‌های ورودی خارجی برای کاهش نوسانات ولتاژ در تنظیمات با توان بالا توصیه می‌شود.

برای کمک به راه‌اندازی و سیم‌کشی، با https://rcdrone.top/ تماس بگیرید یا به ایمیل support@rcdrone.top .

Applications

ایمیل بزنید.
• هواپیماهای ثابت‌بال با مقیاس بزرگ
• جت‌های EDF با سرعت بالا
• پلتفرم‌های UAV با برد بلند
• بالابرهای سنگین

جزئیات

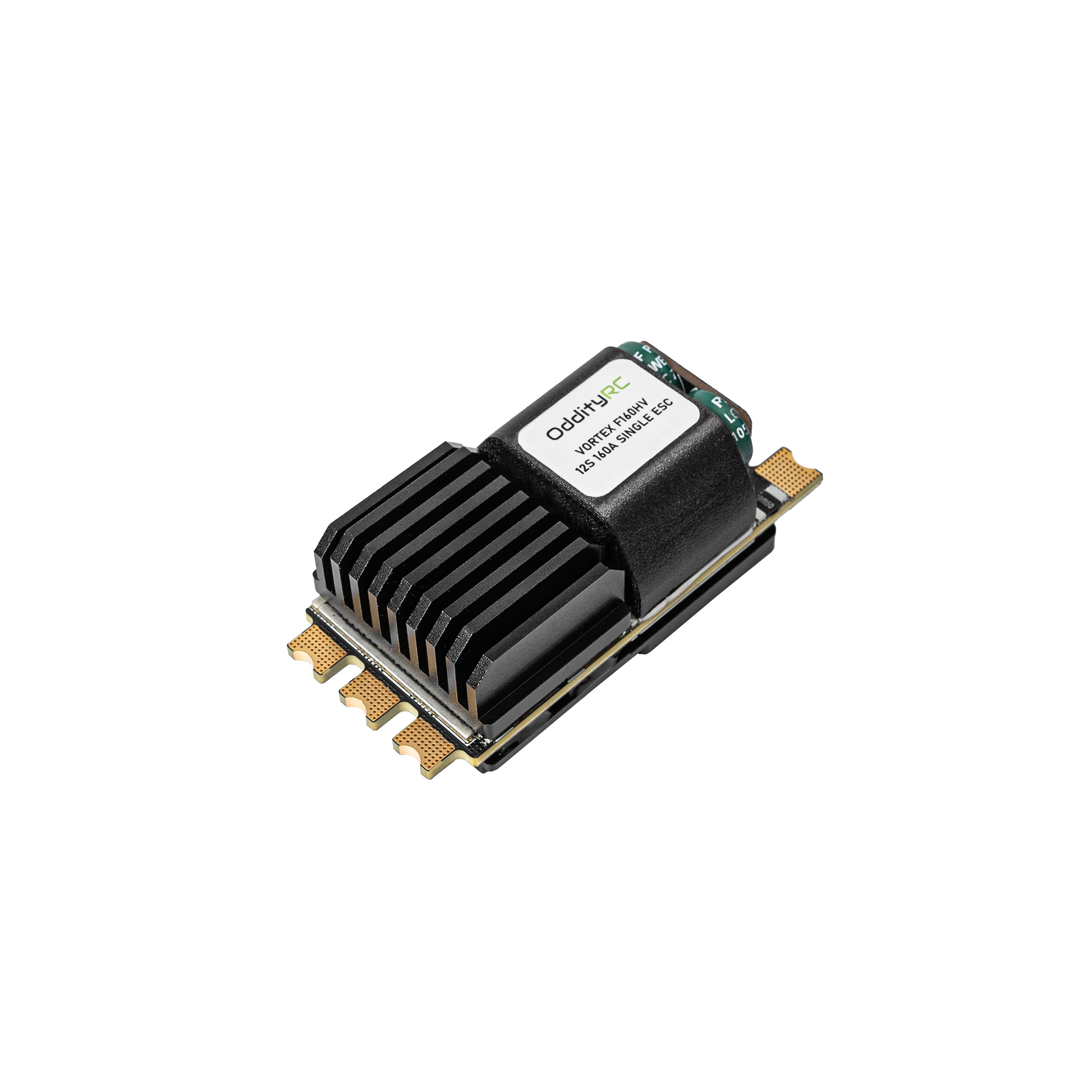

Vortex F160HV برای هواپیماها و سیستم‌های قدرت UAV با نیازهای بالا 6S–12S طراحی شده است و خروجی جریان بالا را با یک هیت‌سینک بزرگ برای ثبات حرارتی ارائه می‌دهد.

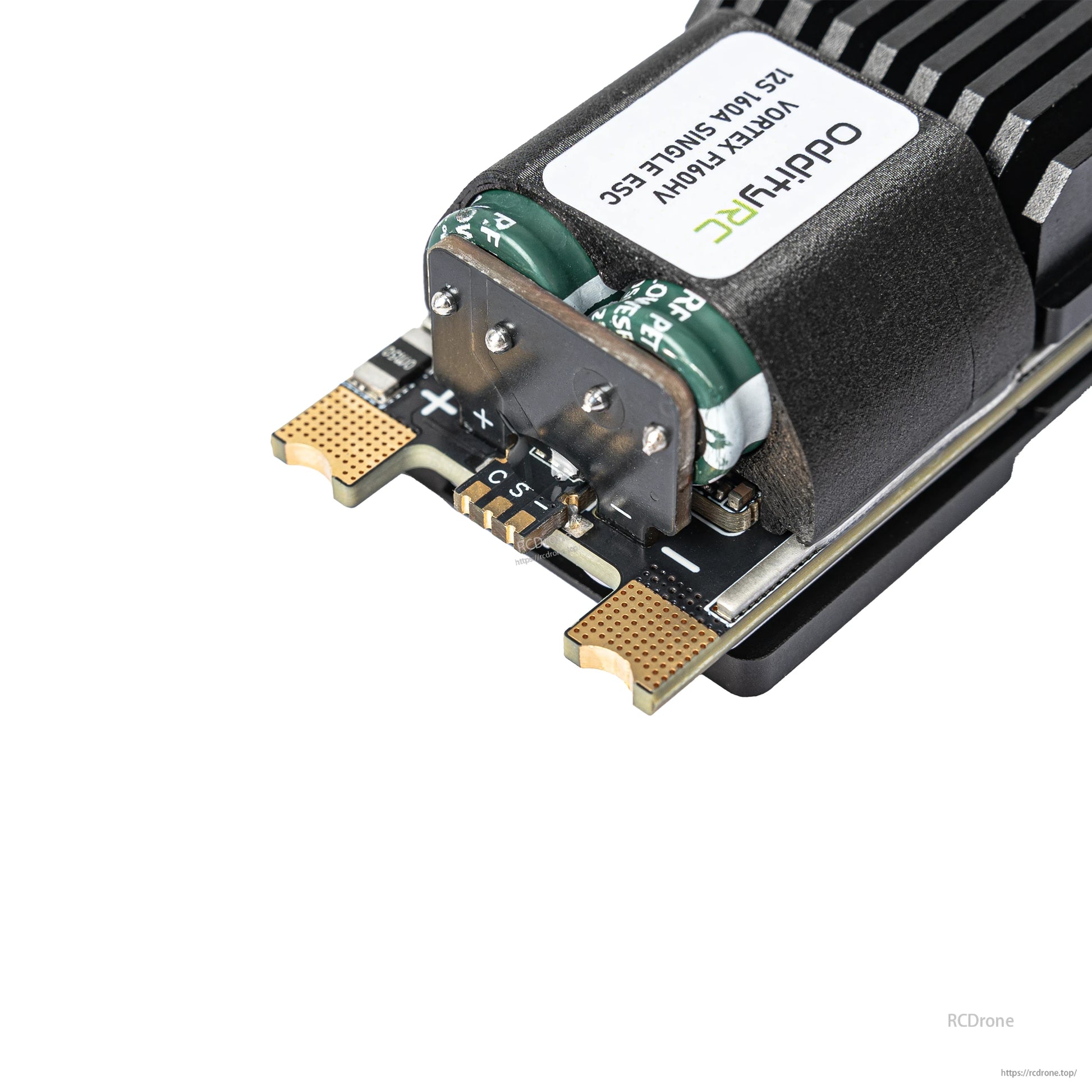

یک کابل داده آمپر سنج اختصاصی از نظارت بر جریان در زمان واقعی برای تلمتری و مدیریت توان پشتیبانی می‌کند.

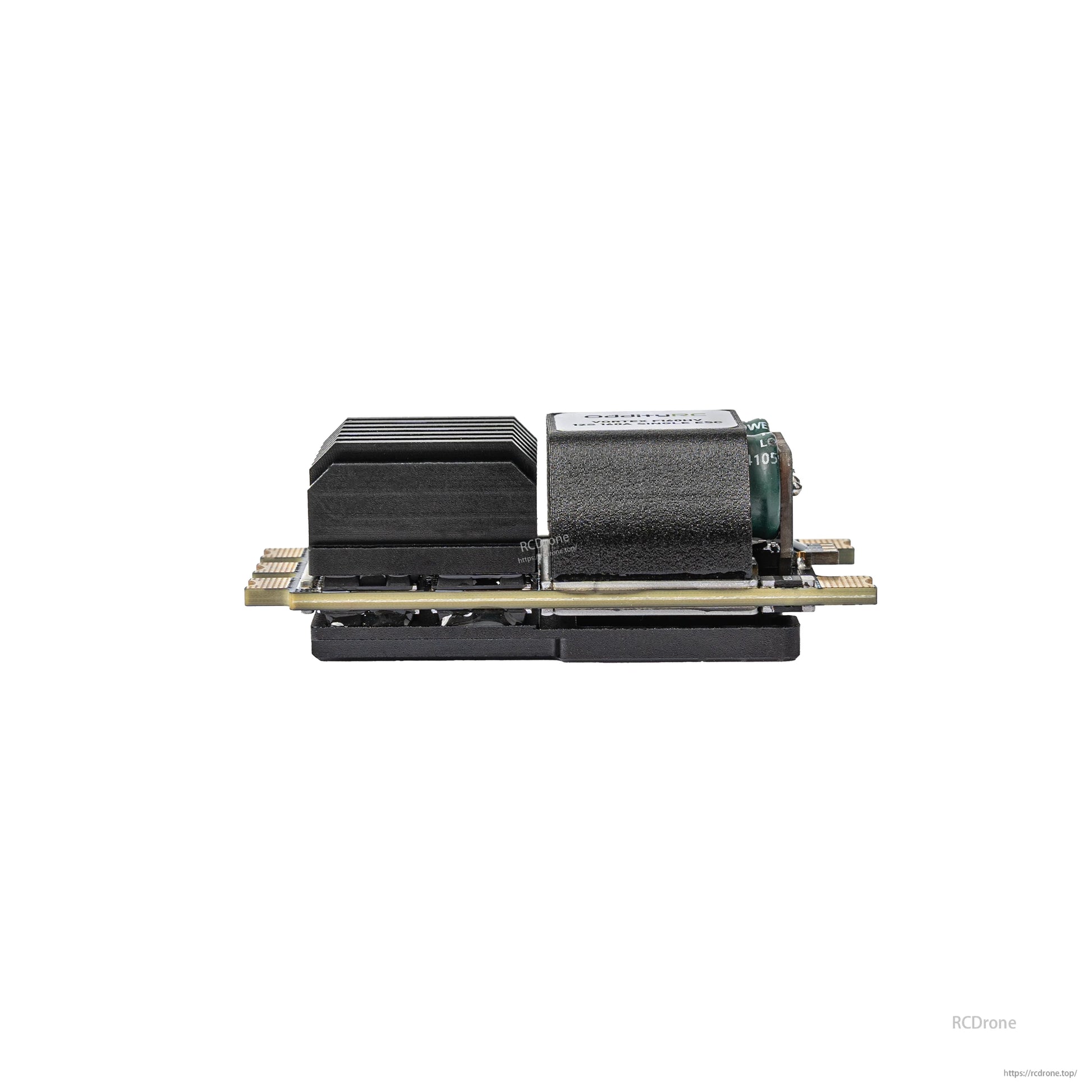

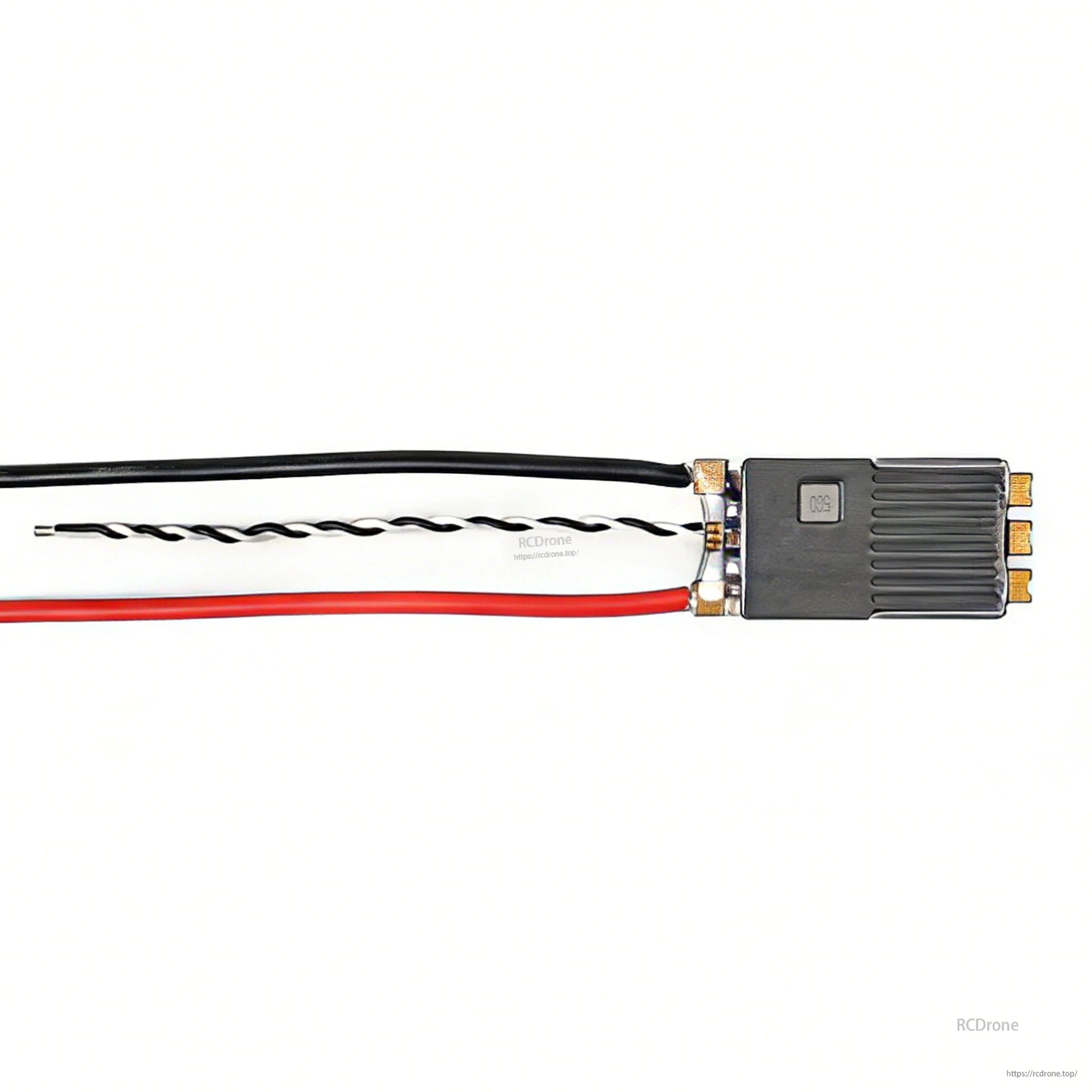

یک ساختار جمع و جور با سیم‌های شامل شده به حفظ نظم در تنظیمات با ولتاژ بالا بدون حجم اضافی کمک می‌کند.

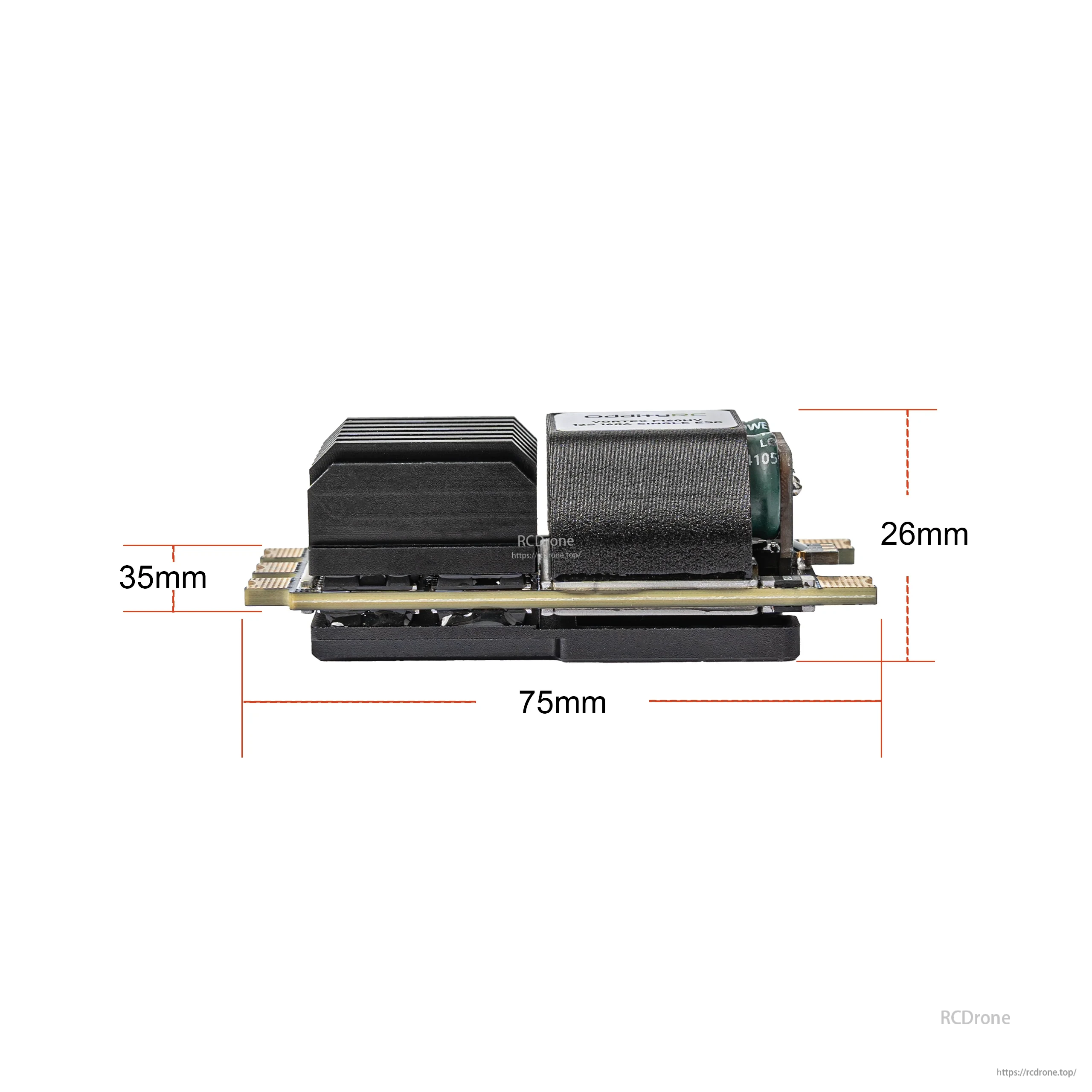

ابعاد 75 × 35 × 26 میلی‌متر برای بسیاری از فریم‌های بزرگ مقیاس، EDF و بالابرهای سنگین که در آن جریان هوا مهم است، مناسب است.

خازن‌های خارجی با ESR پایین توصیه شده به کاهش نوسانات ولتاژ در ساخت‌های پرقدرت 12S کمک می‌کنند.

گزینه‌های فریم‌ور و پروتکل شامل BLHeli_S/Bluejay با DShot تا 1200 برای کنترل پاسخگو گاز می‌باشد.
