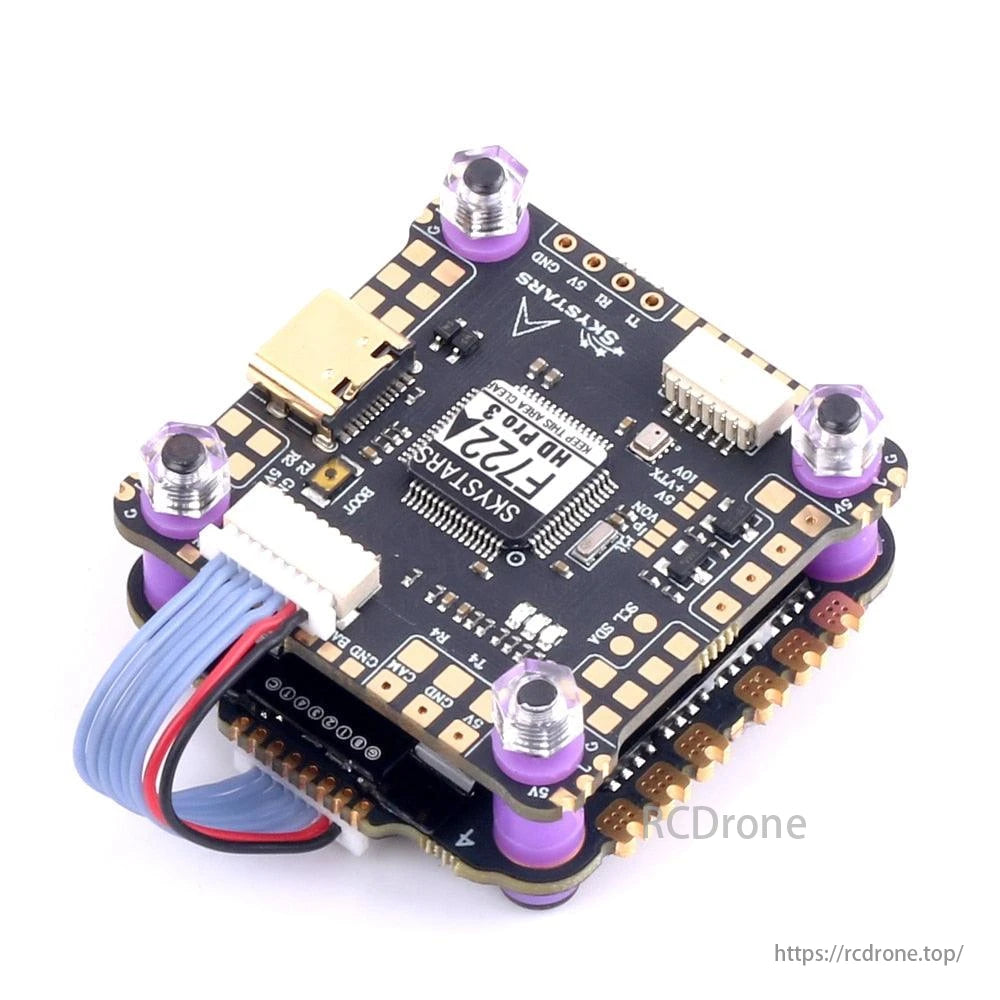

SkySTARS F7HD Pro3 Flight controller و KO45A/60A Blheli-32 32bit 128K 4IN1 ESC fly tower stack

مشخصات FC:

MCU: STM32F722RGT6 216MHz

ژیروسکوپ: BMI270

بارو:Bmp280

OSD: Betaflight SPI OSD DJI HD OSD(UART6)

جعبه سیاه: 16 مگابایت

6x Uarts: UART 1/2/3/4/5/6

4x خروجی PWM

1x I2C

LEDهای 3x برای FC STATUS (آبی، سبز) و نشانگر 3.3 ولت (قرمز)

USB Type-C(USB2.0)

کانکتور 1x JST-SH1.0_8pin (Gnd/Vbat/S1/S2/S3/S4/Rx3/Curr)

کانکتور 1x JST-SH1.0_6 پین (R1/G/R6/T6/G/10V)

کلید روشن/خاموش با فیلتر VTX 10V/Vbat

DJI FPV OSD توسط هر UART یدکی پشتیبانی می شود

LED: 4 پد LED مستقل، پشتیبانی از خروجی لامپ برنامه نویسی WS2812.

گیرنده: پشتیبانی از Sbus، crsf، ibus، SBUS، XBUS، پشتیبانی از گیرنده ماهواره ای Spektrum 3.3v، ورودی گیرنده پیش فرض UART1 است (می توانید ELRS RX را روی UART1 لحیم کنید)، F7 دارای یک اینورتر داخلی است، که در واقع می تواند در هر UART یدکی نصب شود.

قدرت:

ولتاژ ورودی: 3-6S

BEC: 5V/10V 3A max دو کاناله BEC از منبع تغذیه پایدار در سمت آسمان DJI پشتیبانی می کند

LDO 3.3V: حداکثر 250mA

سفت‌افزار FC:

سیستم عامل BetaFlight: SKYSTARSF722Pro

سیستم افزار INAV:SKYSTARSF722HD

نصب:

اندازه نصب: 30.5mm × 30.5mm سوراخ نصب M4 است و از نصب ستون ضربه ای پشتیبانی می کند

اندازه خارجی 39mm × 39mm

وزن کنترل پرواز: 6.9 گرم

سنسور ولتاژ کنترل پرواز.

BL32-45A 60A 4IN1 3-6S ESC BLheli32 128K DSShot1200 4-in-1 ESC:

پشتیبانی از 128K Dshot1200, Dshot600, Dshot300, Dshot150, Oneshot125, Multishot, سیگنال کنترلی PWM

ولتاژ منبع تغذیه: 3-6S (12-26V)

جریان کار پیوسته: 45A 60A

بدون خروجی BEC 5 ولت داخلی

سخت افزار: BLHELI 32 ESC

فاصله سوراخ پیچ: 30.5*30.5mm

دیافراگم: 4 میلی متر

وزن: 14.6 گرم

- ESC دارای یک خازن فیلتر روی برد است که نیروی الکتروموتور عقب را سرکوب می کند، ولتاژ باتری را تثبیت می کند و از اجزای دقیق ESC کنترل پرواز محافظت می کند.

- EMI Shell قابلیت ضد تداخل قوی تری را ارائه می دهد.

توجه: هیچ تفاوتی از نظر ظاهری بین 45A و 60A ESCها وجود ندارد که از لوله MOS قابل تشخیص است.

از جمله

1x F7HD Pro3 FC

1x KO45 یا KO60 128K BL32 4IN1 ESC

8x سیلیکون گرومت M4 تا M3

کابل 2x JST-SH1.0_8pin، 4cm

1x کابل JST-GH-6P برای پورت DJI، 10 سانتی متر
