کنترلر پرواز GEPRC TAKER F722 45A 32Bit AIO، سنسور ICM42688-P، پنج UART، باتری ۲ تا ۶ سل لیتیوم، پورت USB نوع C

بررسی

کنترلر پرواز GEPRC TAKER F722 45A 32Bit AIO یک کنترلر پرواز AIO است که دارای MCU STM32F722 و ژیروسکوپ ICM42688-P (SPI) برای پردازش سریع و کنترل پایدار می‌باشد. این دستگاه یک ESC 45A 32 بیتی را ادغام کرده و از ورودی LiPo 2–6S (8.4–25.2V) پشتیبانی می‌کند. یک پورت 6 پین اختصاصی در پایین دستگاه از اتصال مستقیم برای HD VTXs پشتیبانی می‌کند تا لحیم‌کاری را کاهش داده و نصب را ساده‌تر کند.

ویژگی‌های کلیدی

• ESC 32 بیتی 45A داخلی
• میکروکنترلر STM32F722 (فرکانس کاری 216MHz)
• ژیراتور ICM42688-P (SPI)
• 5 پورت UART
• نرخ تازه‌سازی PWM 128K
• بارومتر یکپارچه؛ نصب فریمور INAV پشتیبانی می‌شود
• پشتیبانی از مغناطیس‌سنج خارجی (رابط T3/R3)
• برد سیم‌کشی USB برای قرارگیری انعطاف‌پذیر رابط داده
• OSD Betaflight با چیپ AT7456E؛ پشتیبانی از تنظیم OSD
• حافظه فلش Blackbox 16Mb روی برد
• پشتیبانی از بوق: بله؛ پشتیبانی از LED: بله
• پشتیبانی از اتصال VTX HD بدون لحیم‌کاری (پلاگ اند پلی)

برای سوالات مربوط به سازگاری یا پشتیبانی از ساخت، با support@rcdrone.top or تماس بگیرید https://rcdrone.top/.

مشخصات

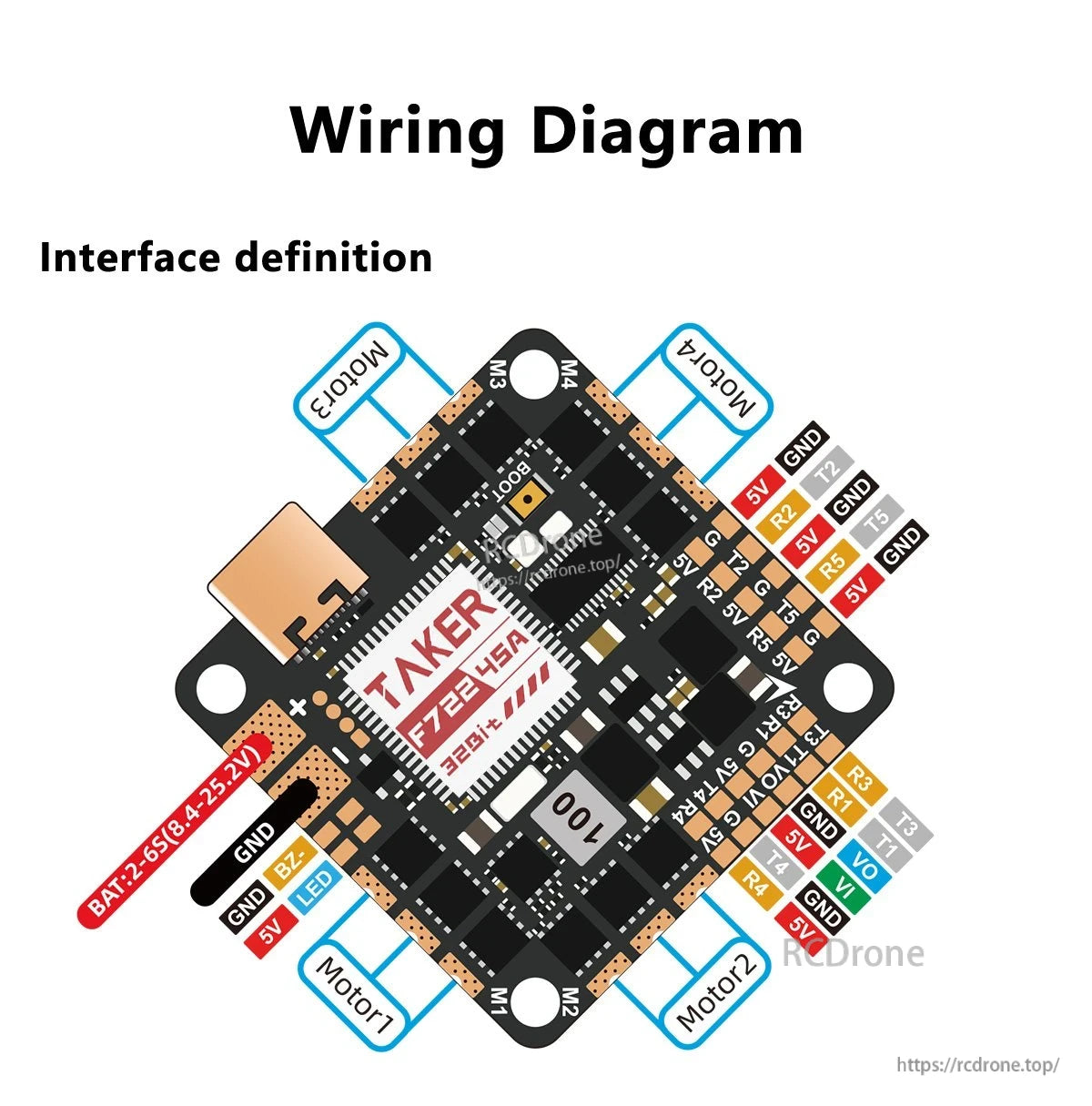

سیم‌کشی / رابط‌ها (طبق برچسب)

• پدهای موتور: موتور1، موتور2، موتور3، موتور4
• ورودی باتری: BAT+ (2–6S، 8.4–25.2V) و GND
• پدهای UART2 نشان داده شده: RX2، TX2، 5V، GND
• پدهای UART بر روی برد برچسب‌گذاری شده: R1/T1، R2/T2، R3/T3، R4/T4، R5/T5 (با پدهای 5V و G در کنار)
• پدهای VTX/Video بر روی برد برچسب‌گذاری شده: VO، VI، V1 (به همراه پدهای 5V و G)
• پدهای دیگر برچسب‌گذاری شده: BZ (بزرگ‌گو)، LED، 13.1V

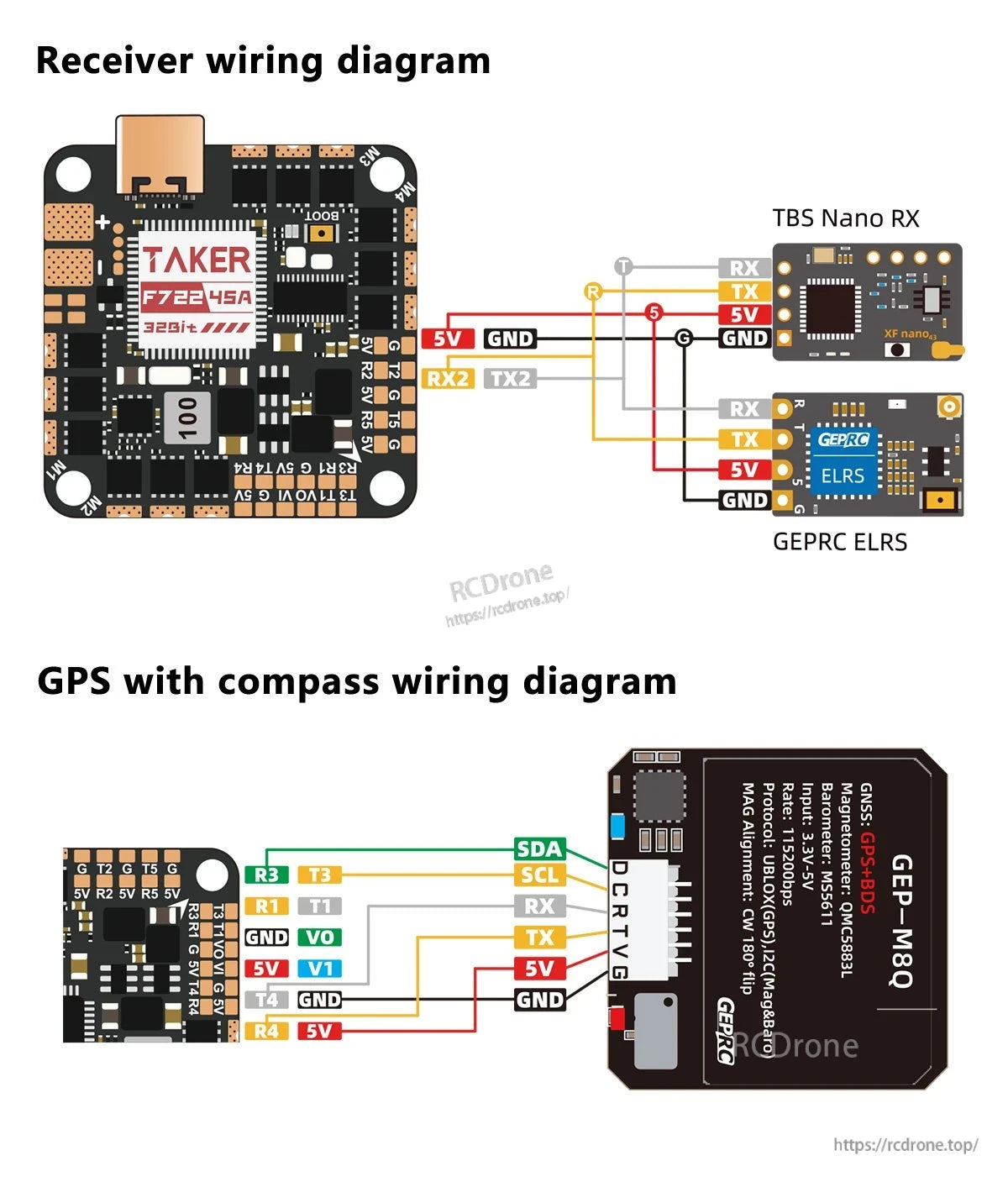

نحوه سیم‌کشی گیرنده (مثال نشان داده شده)

• TBS Nano RX / GEPRC ELRS: RX ↔ TX2، TX ↔ RX2، 5V ↔ 5V، GND ↔ GND

نحوه سیم‌کشی GPS + قطب‌نما (مثال نشان داده شده)

• R3 ↔ SDA، T3 ↔ SCL، T1 ↔ RX، R1 ↔ TX، 5V ↔ 5V، GND ↔ GND

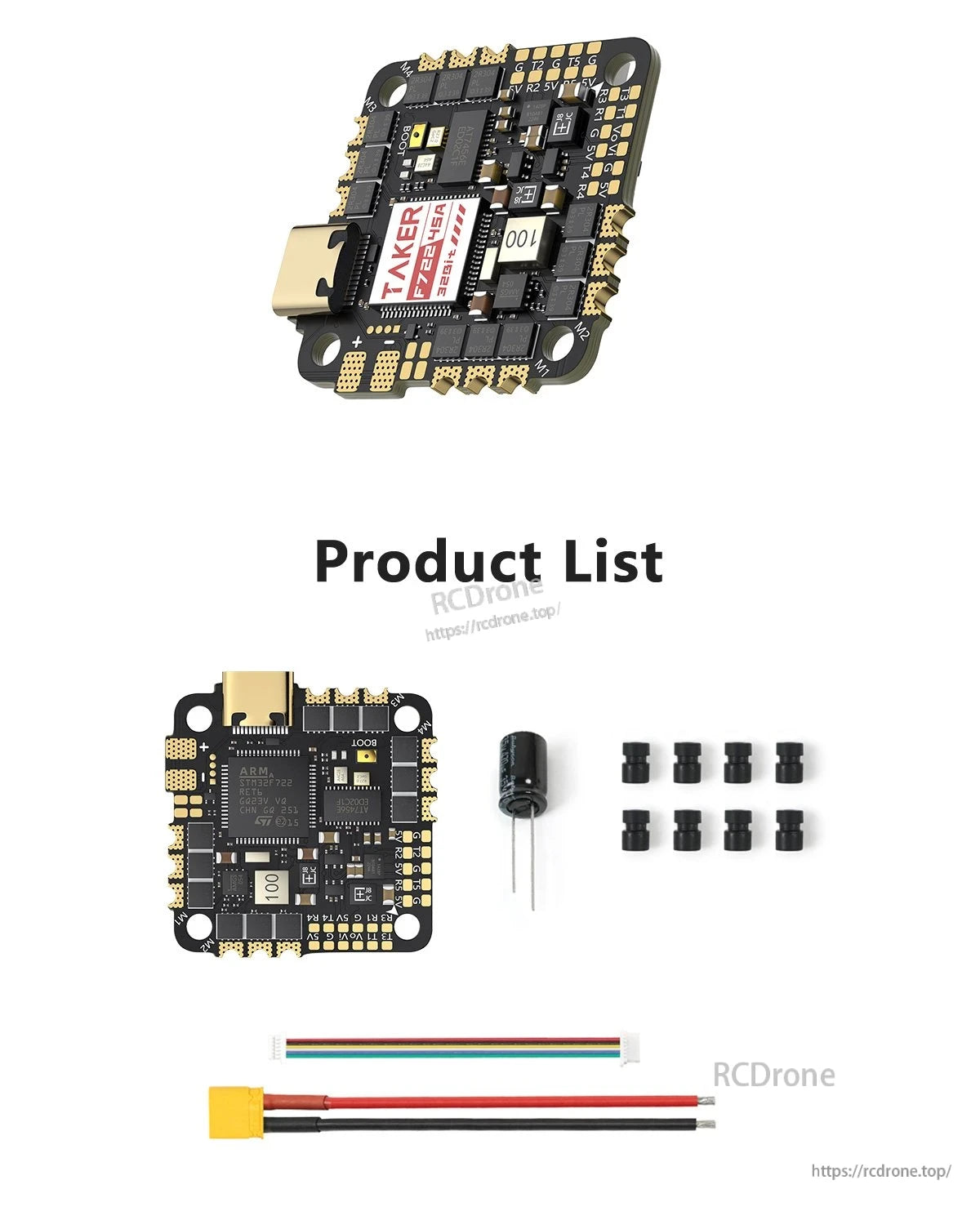

چه چیزی شامل می‌شود

• 1x TAKER F722 45A AIO FC
• 1x سیم XT30-18AWG (7 سانتی‌متر)
• 1x خازن 35V 220uF
• 1x کابل آداپتور SH1.0-6Pin به GH1.25-8Pin
• 1x کابل SH1.0-6Pin
• 8x M2 x 6.توپ‌های کاهش‌دهنده FC 5 میلی‌متری (مشکی)

کاربردها

• ساخت‌های پهپاد FPV که به یک کنترلر پرواز AIO مبتنی بر STM32F722 با ESC 45A 32 بیتی یکپارچه نیاز دارند
• ساخت‌هایی که به چندین دستگاه جانبی از طریق 5 پورت UART نیاز دارند (e.g. ، گیرنده، GPS/قطب‌نما، مغناطیس‌سنج خارجی)
• تنظیمات قابل استفاده INAV با استفاده از بارومتر یکپارچه

جزئیات

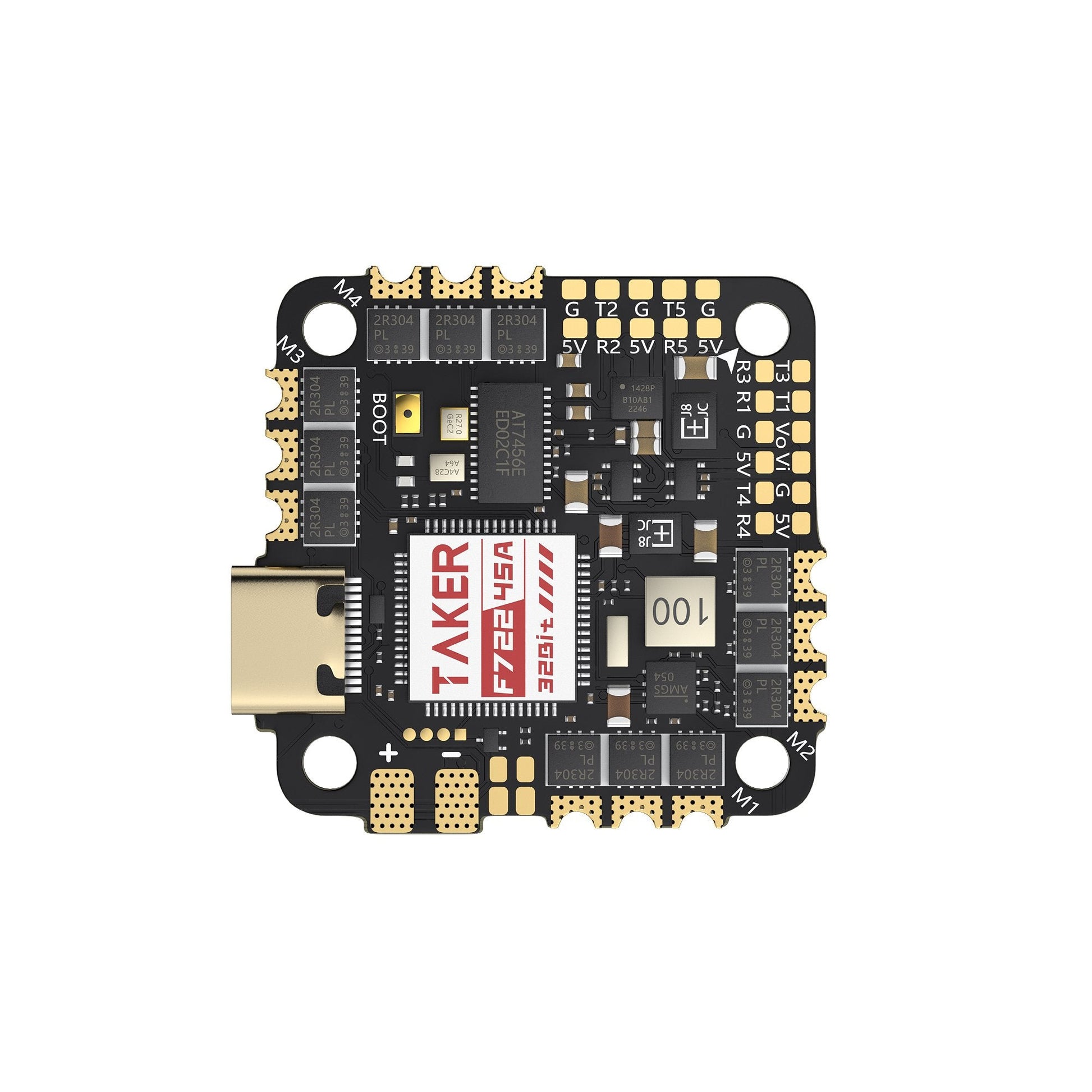

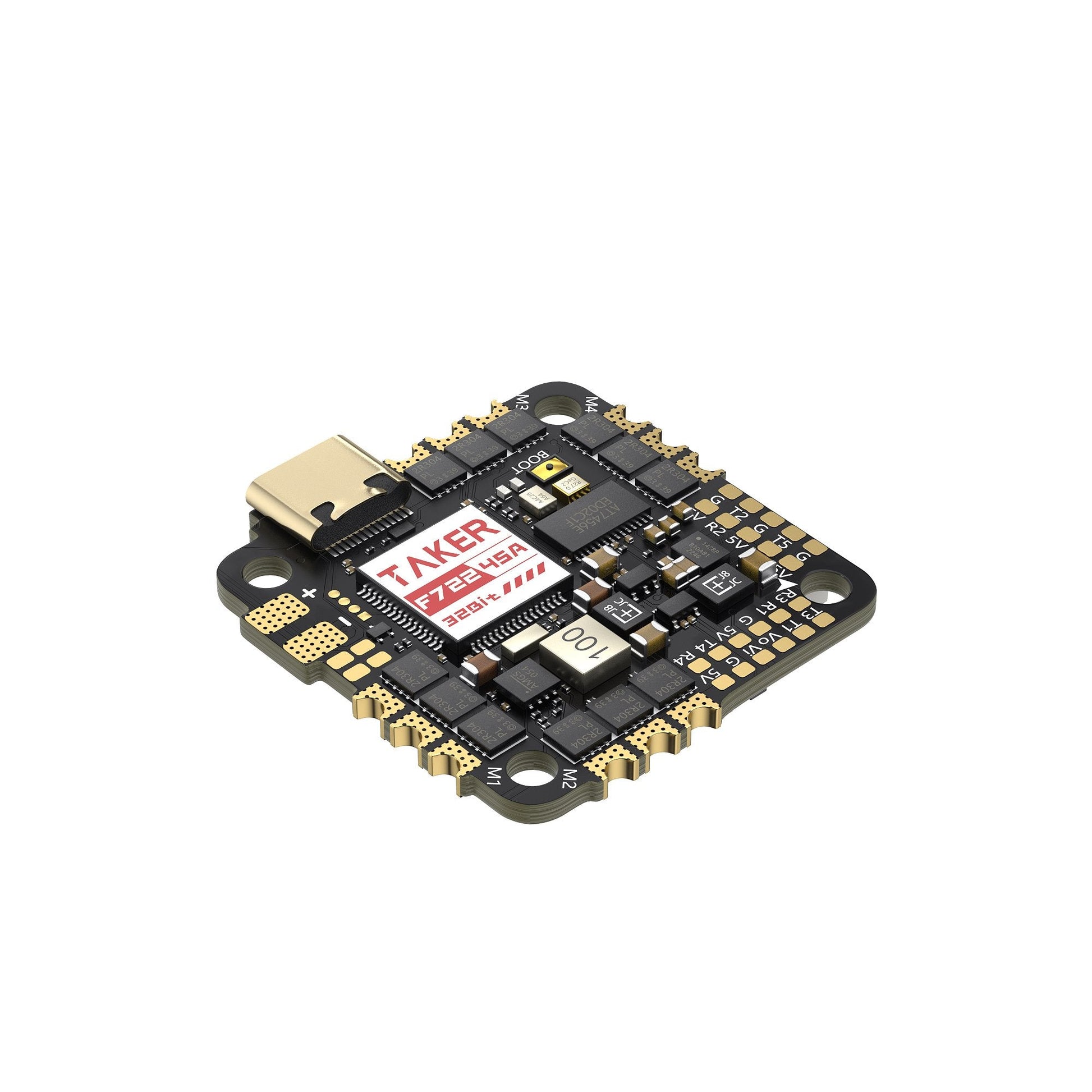

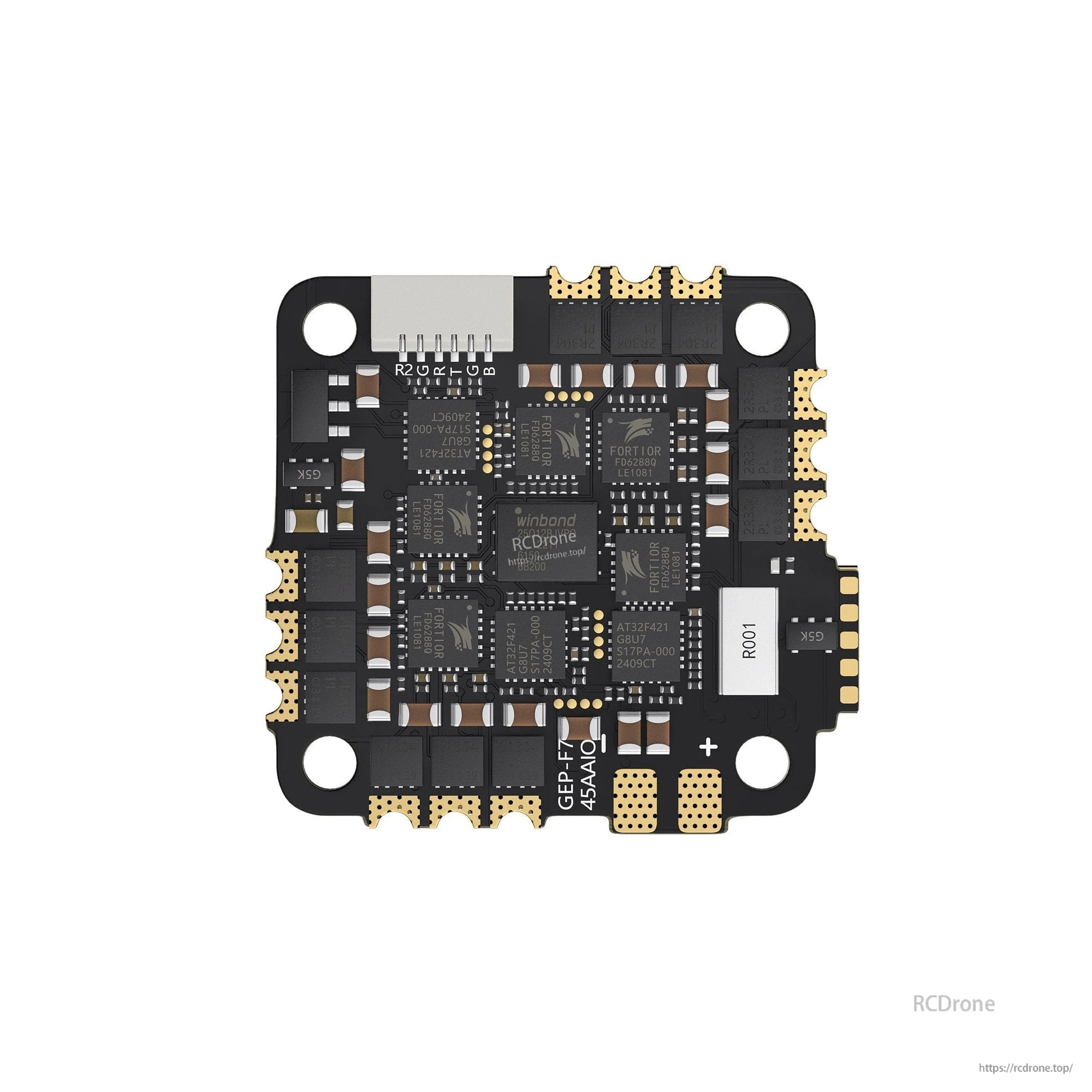

کنترلر پرواز GEPRC TAKER F722 45A 32Bit AIO دارای طراحی برد فشرده با یک پورت USB و پدهای به‌وضوح علامت‌گذاری شده برای سیم‌کشی آسان‌تر است.

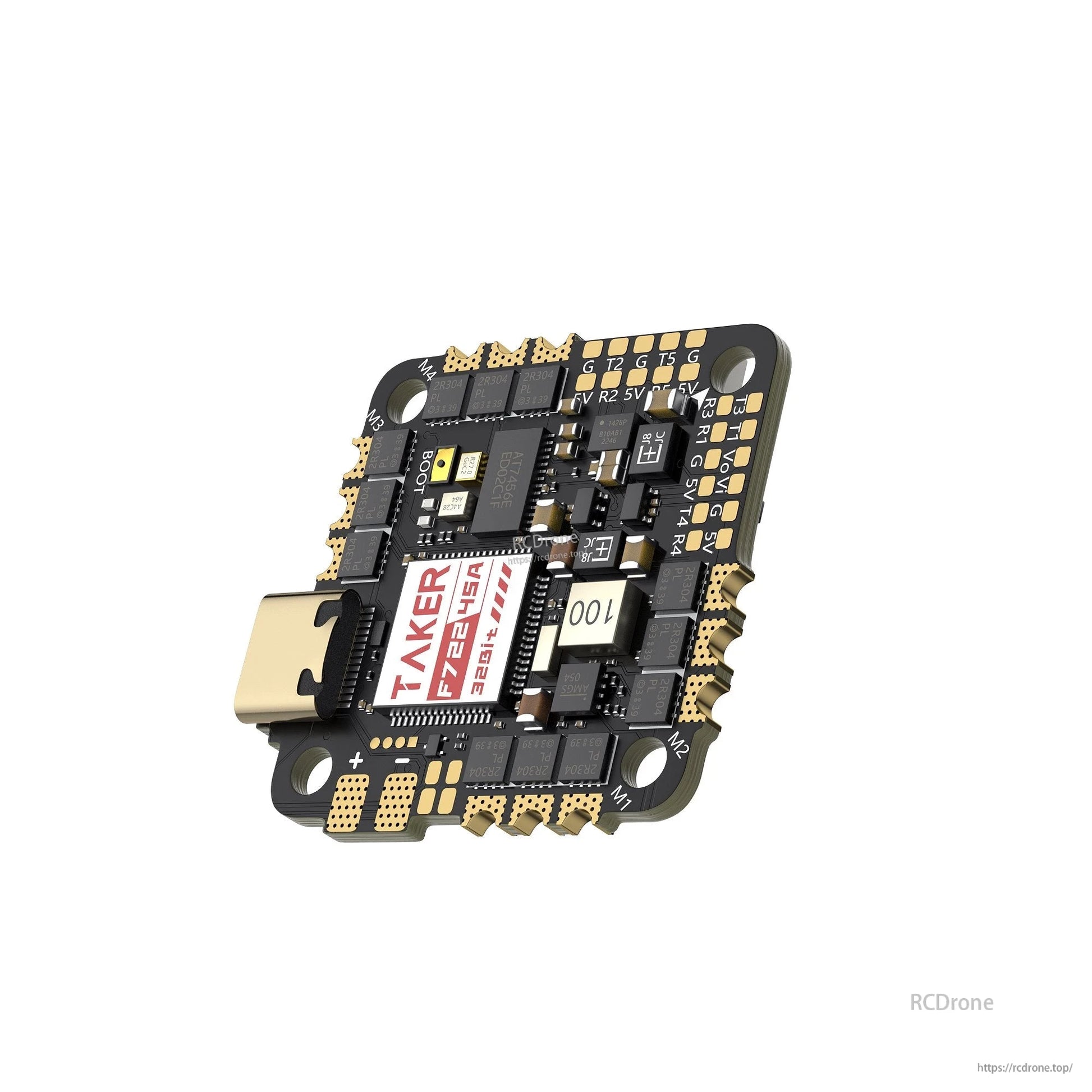

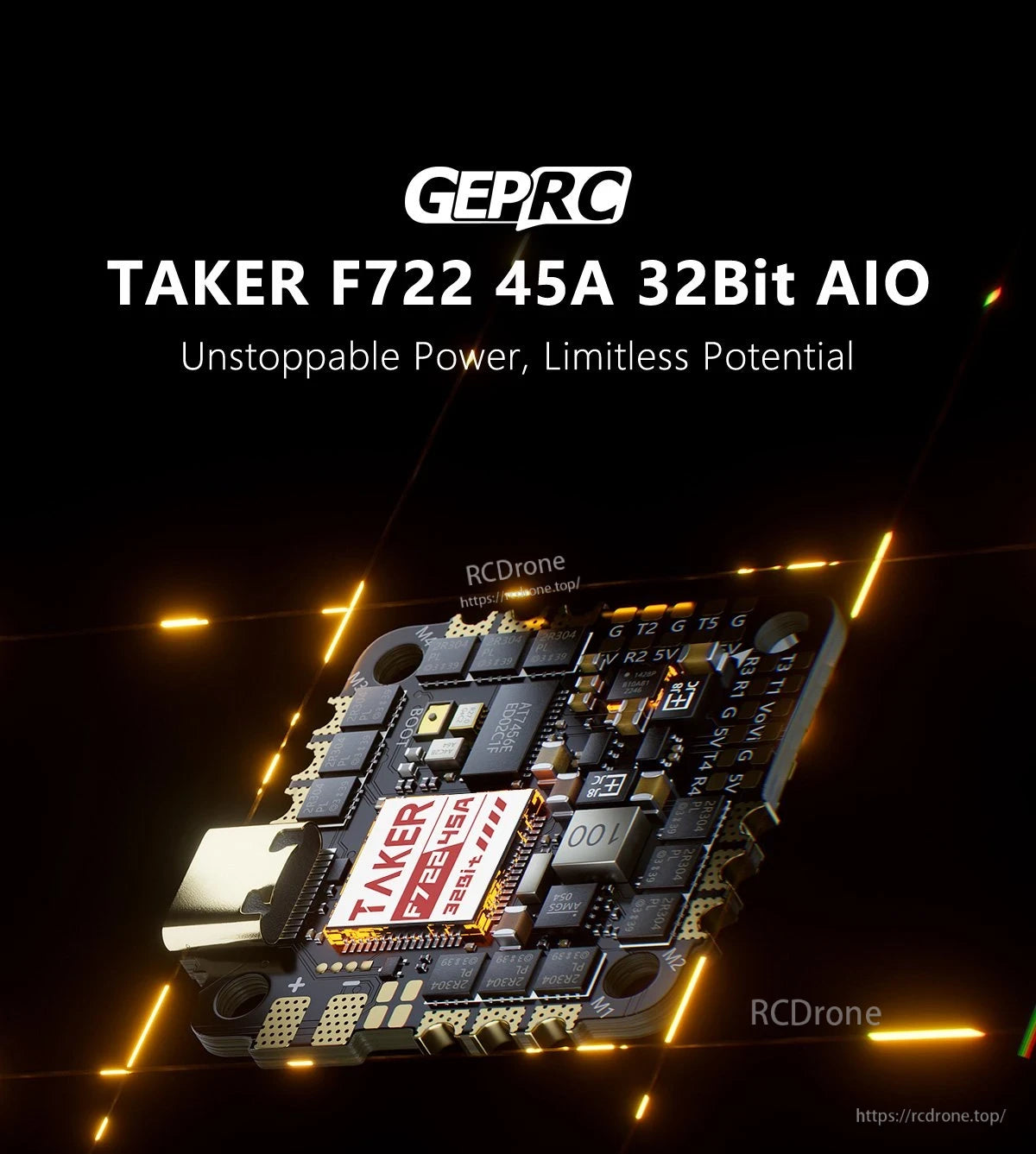

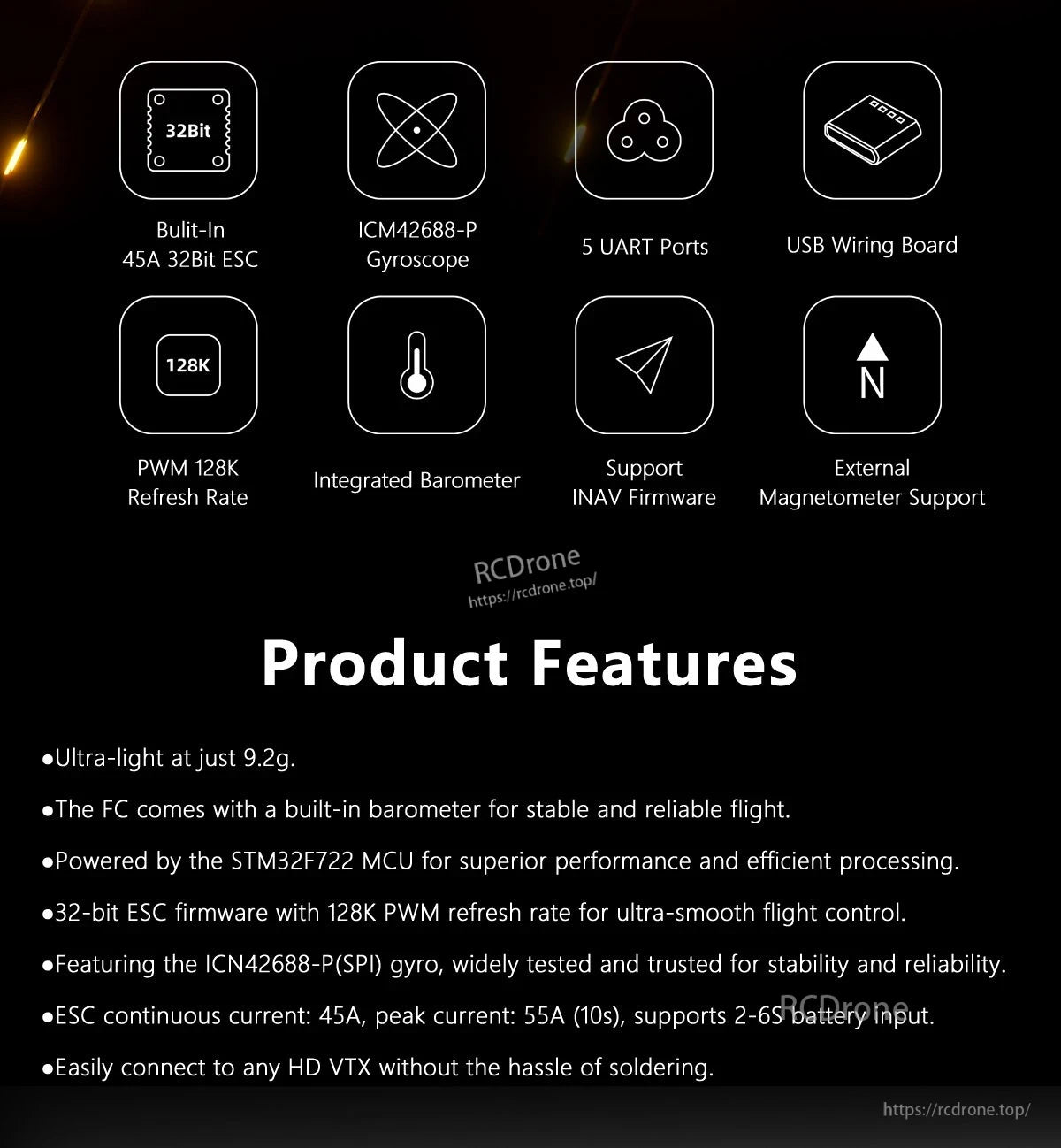

کنترلر پرواز GEPRC TAKER F722 45A 32-bit AIO شامل یک ESC 45A یکپارچه، ژیروسکوپ ICM42688-P، بارومتر یکپارچه، 5 پورت UART و پشتیبانی از برد سیم‌کشی USB است.

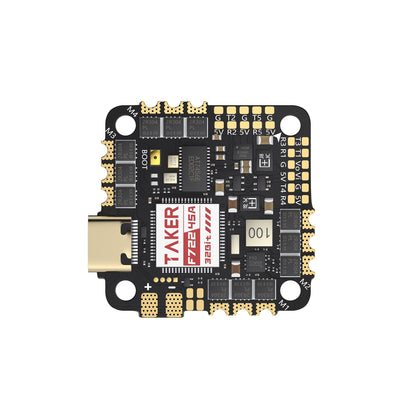

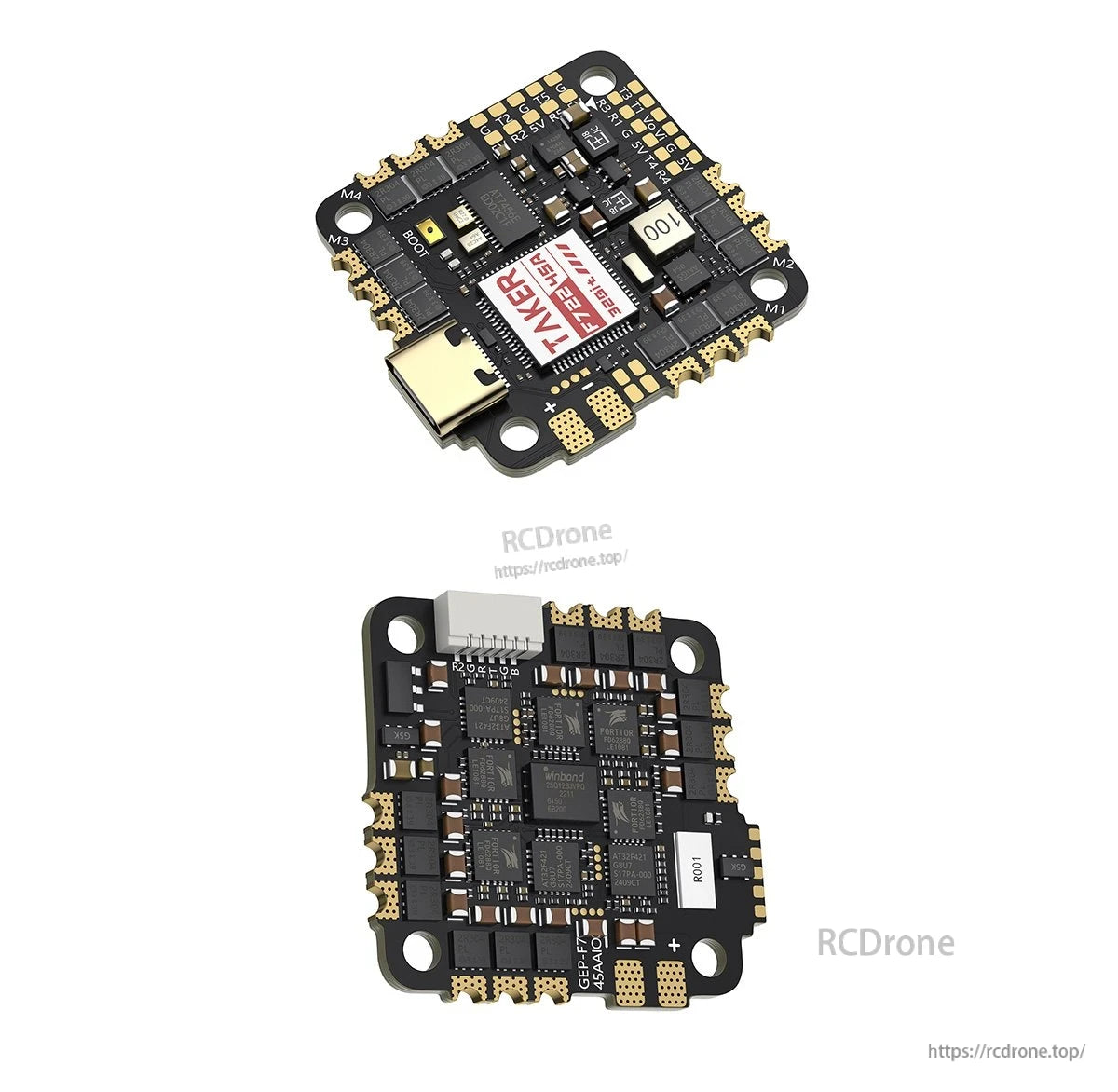

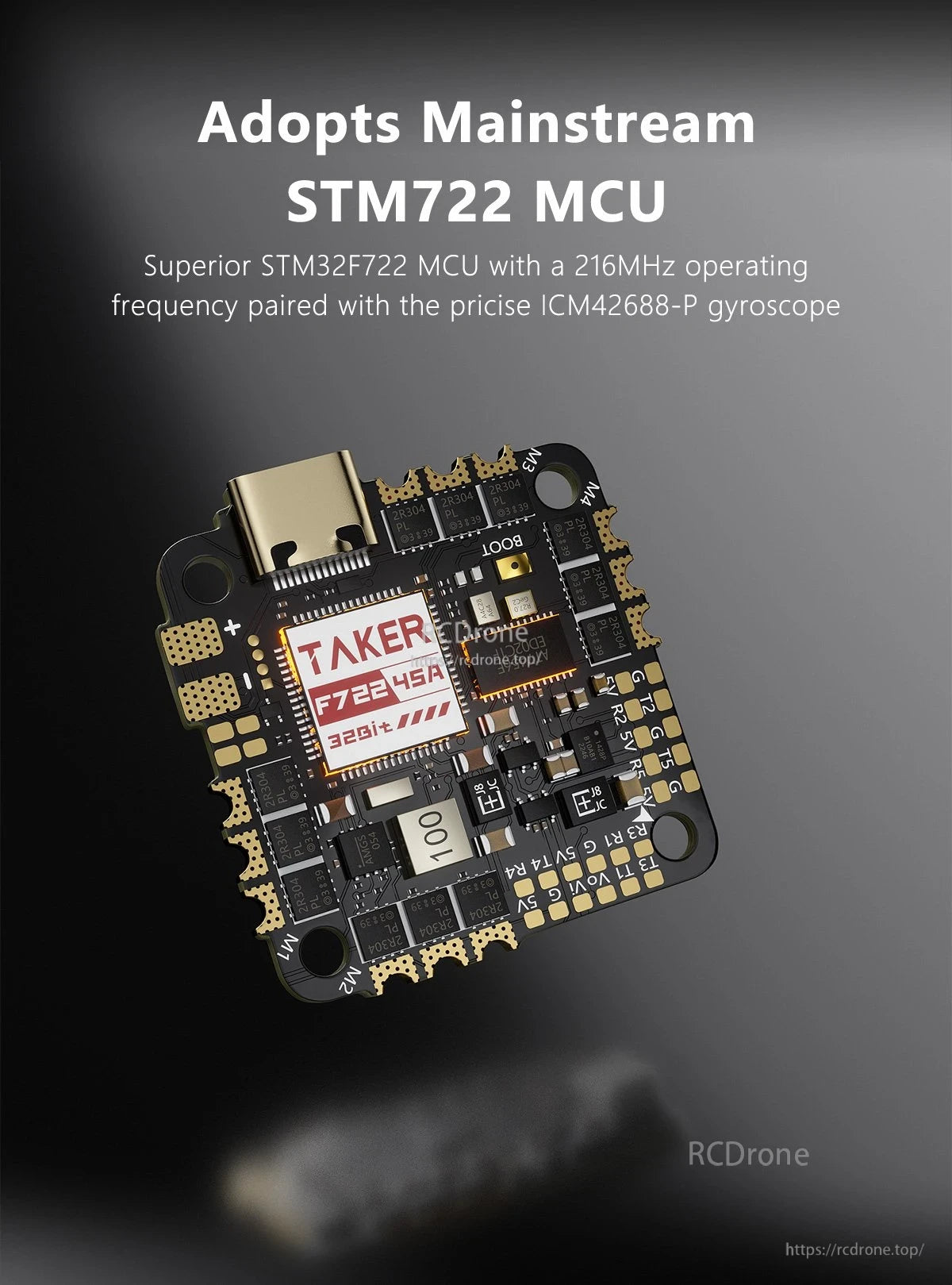

TAKER F722 45A 32-bit AIO از یک MCU STM32F722 (216MHz) همراه با یک ژیروسکوپ ICM42688-P و یک پورت USB-C برای راه‌اندازی آسان استفاده می‌کند.

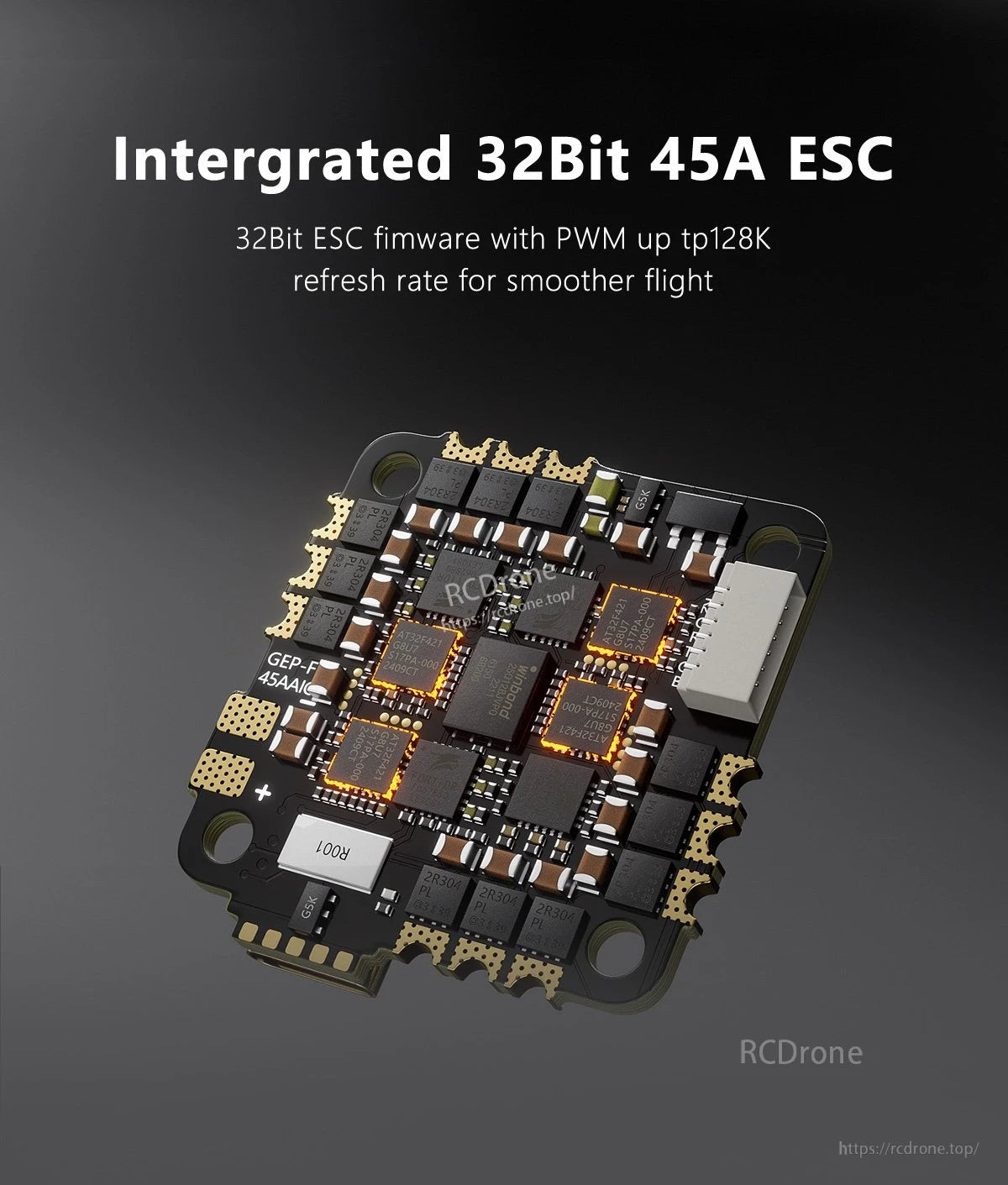

کنترلر پرواز TAKER F722 AIO یک ESC 32 بیتی 45A را بر روی یک برد جمع و جور با یک کانکتور پلاگ و پدهای لحیم‌کاری مشخص برای سیم‌کشی ادغام می‌کند.

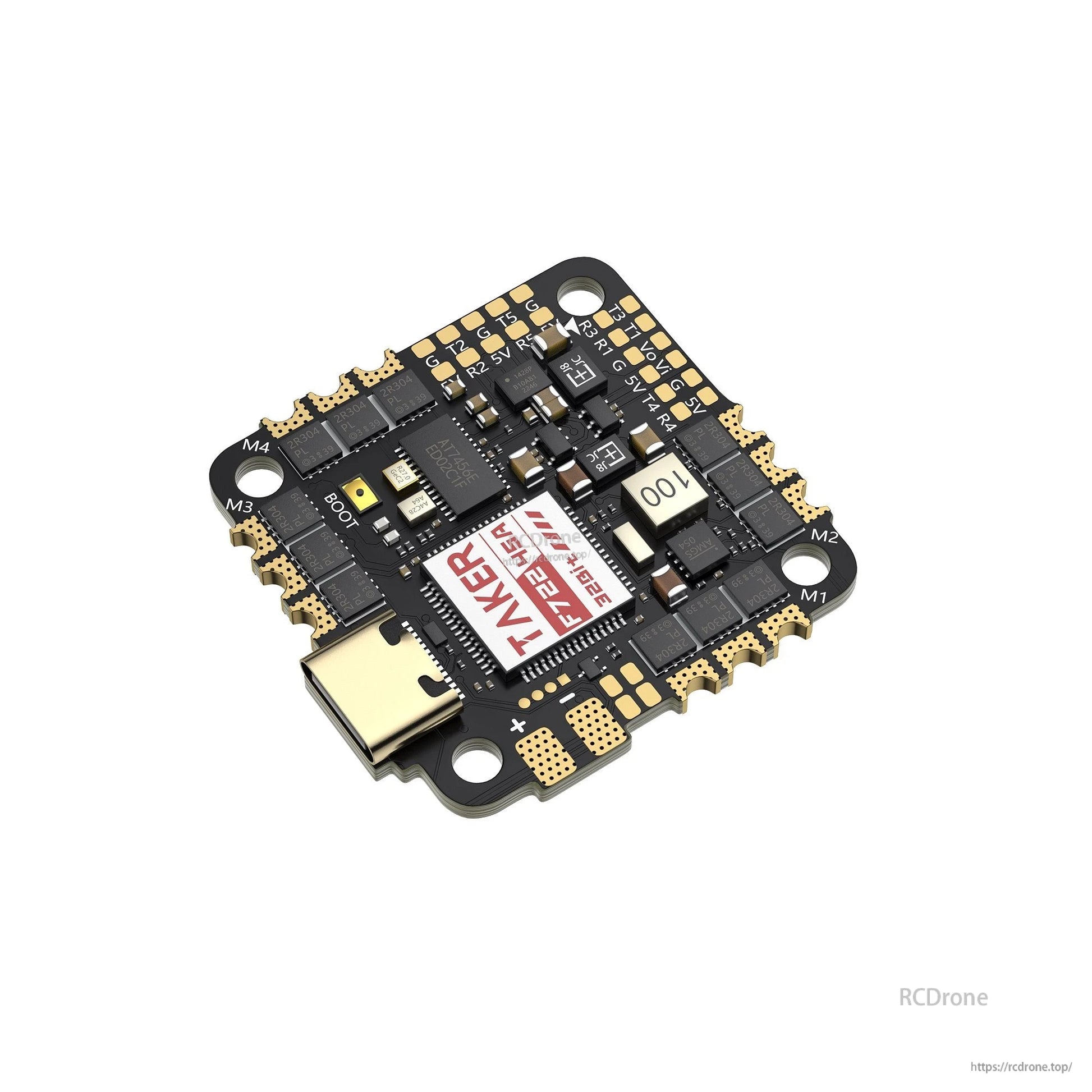

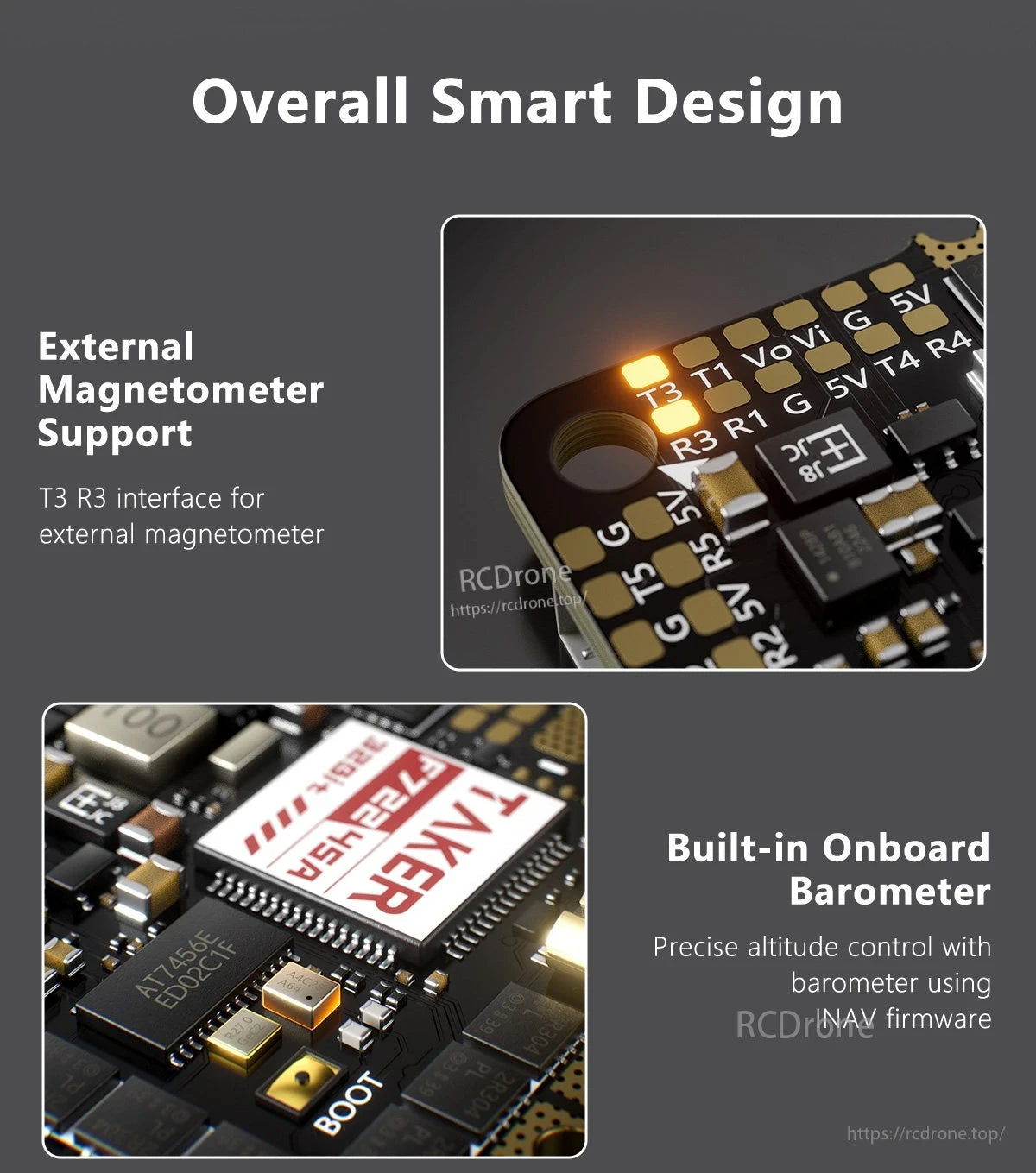

کنترلر پرواز GEPRC TAKER AIO شامل پدهای T3/R3 برای یک مغناطیس‌سنج خارجی و یک بارومتر داخلی برای ویژگی‌های ارتفاع iNav است.

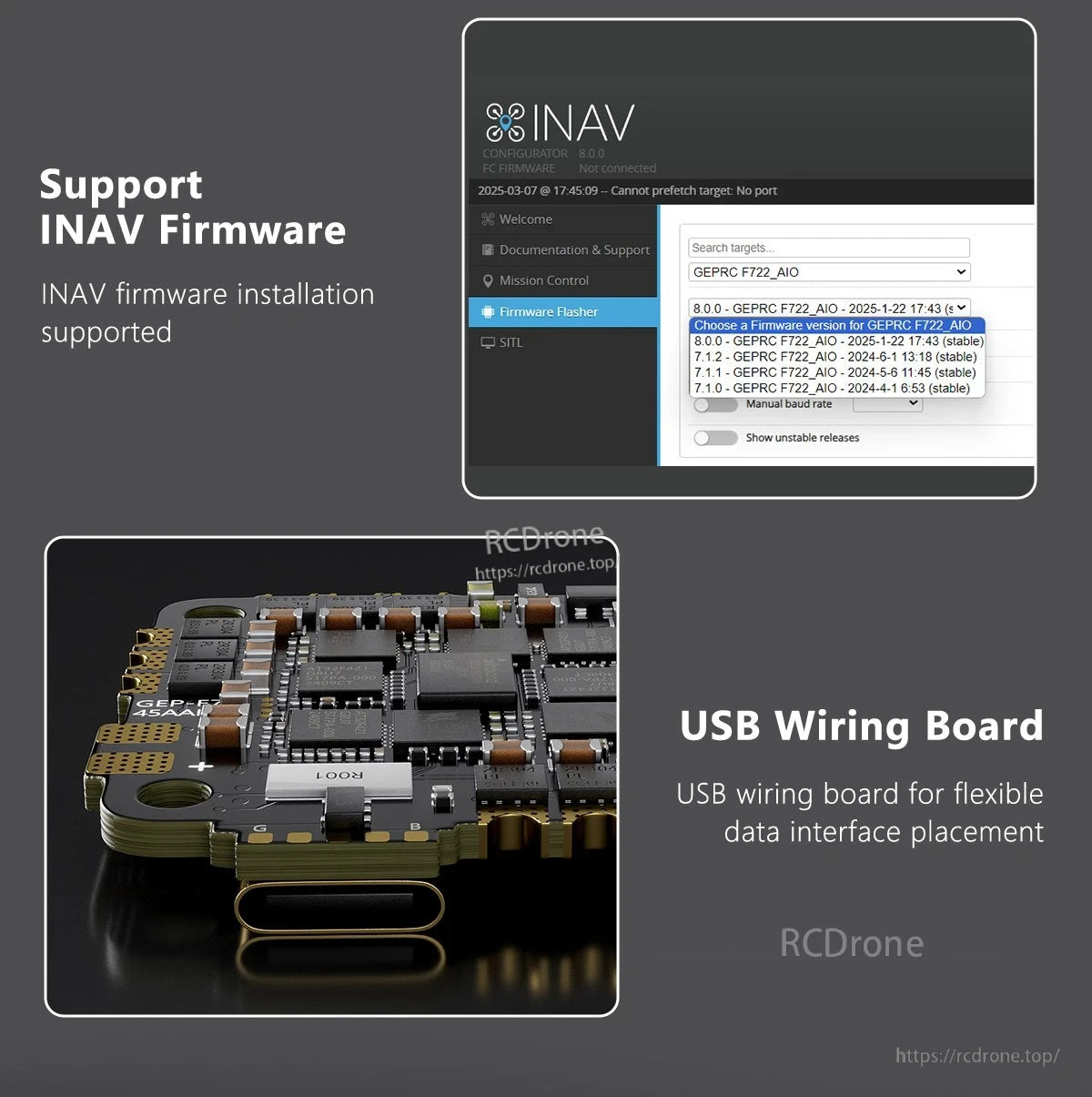

کنترلر پرواز GEPRC TAKER F722 AIO از فریمور INAV پشتیبانی می‌کند و از یک برد سیم‌کشی USB برای قرارگیری انعطاف‌پذیر پورت USB استفاده می‌کند.

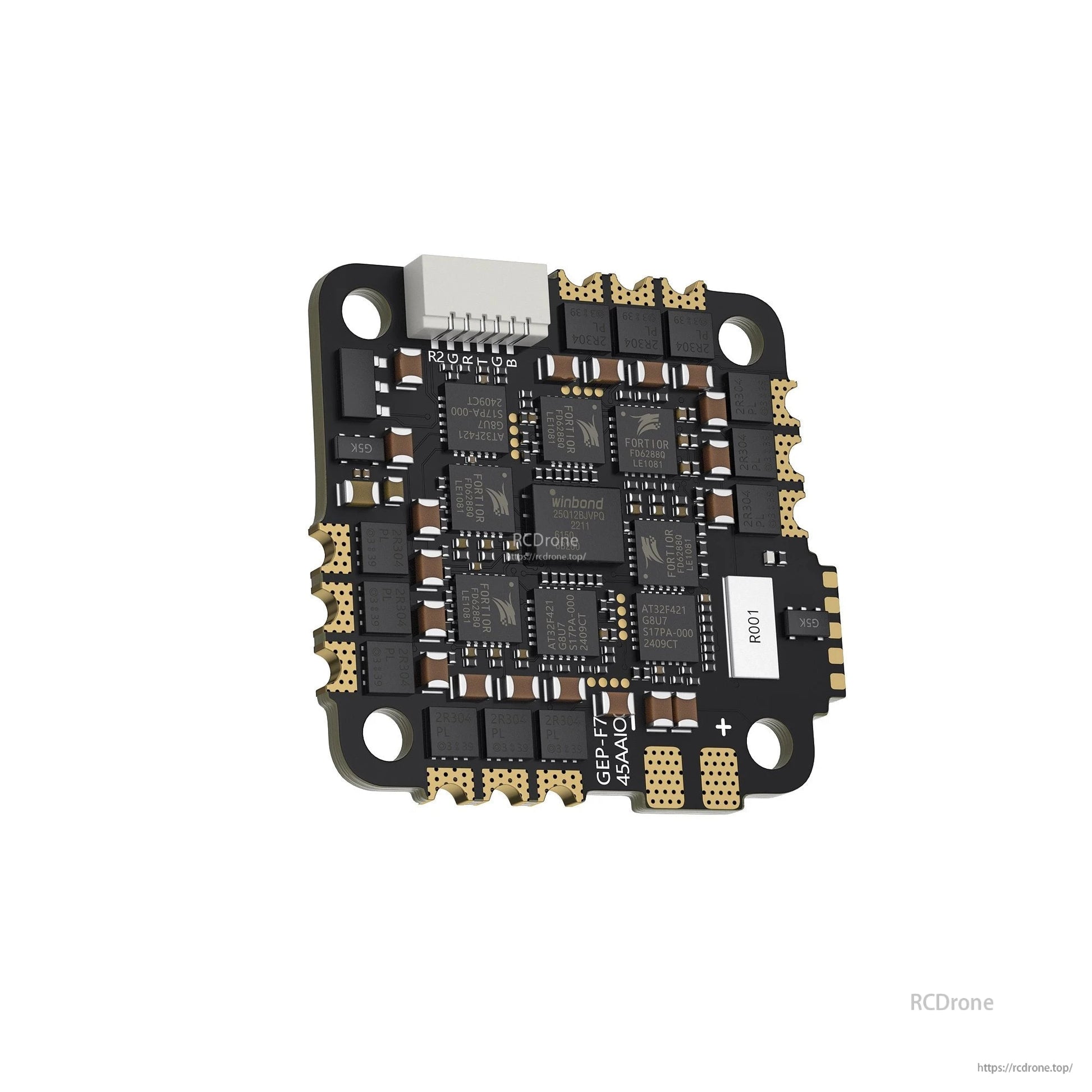

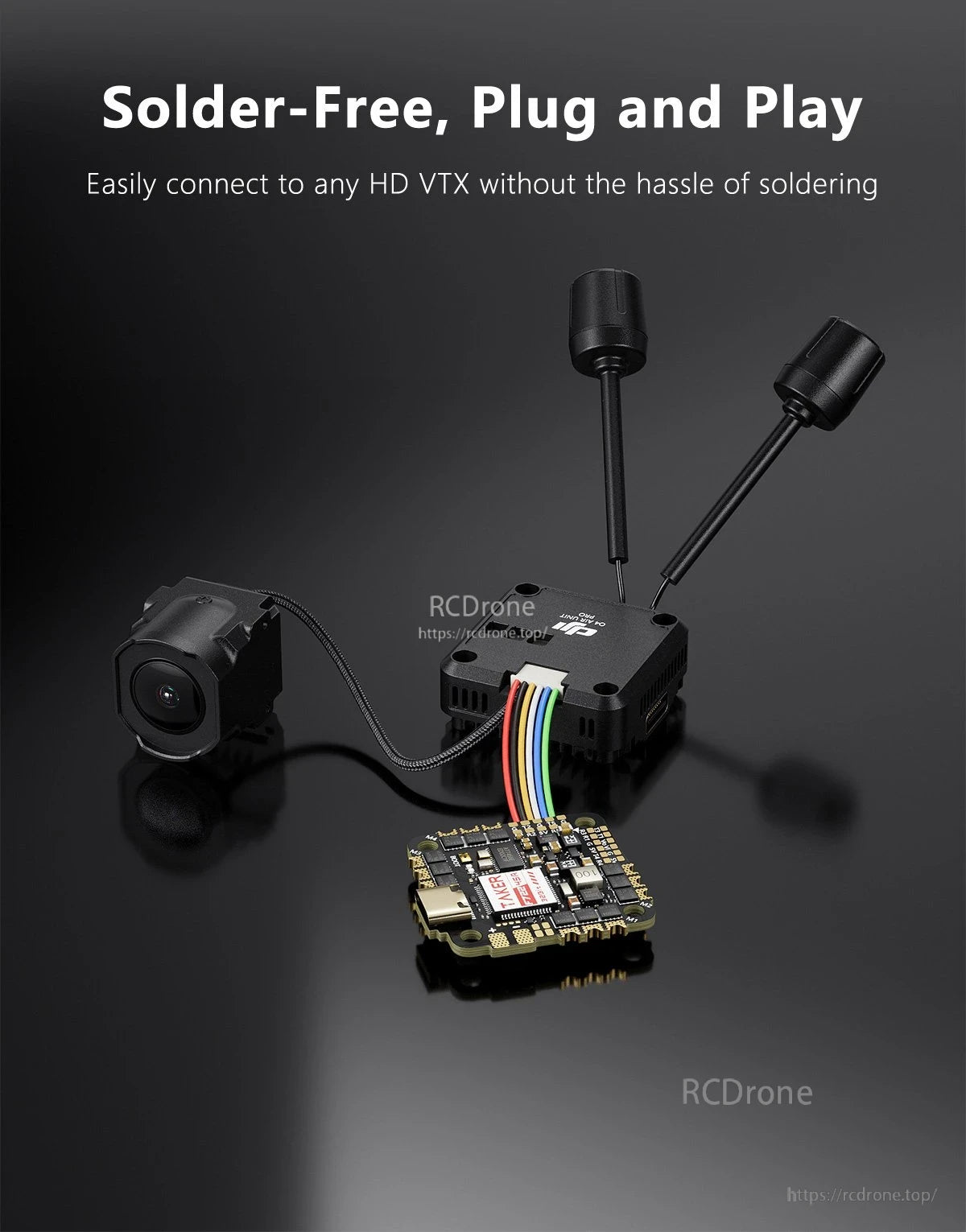

GEPRC TAKER AIO از یک کابل هارنس پلاگین برای اتصال سریع و بدون لحیم به یک سیستم HD VTX استفاده می‌کند.

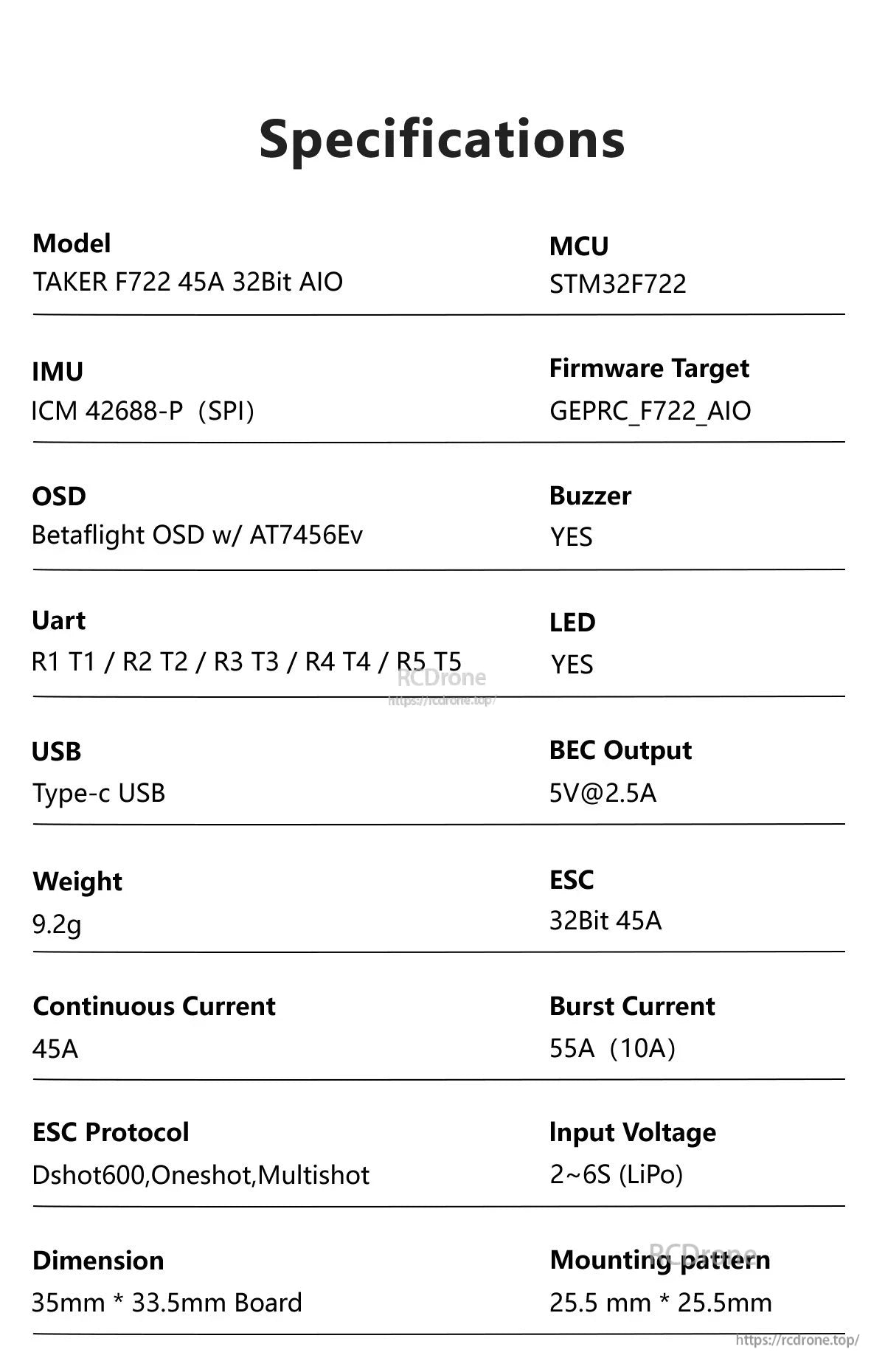

مشخصات TAKER F722 45A 32Bit AIO شامل STM32F722 MCU، ICM42688-P IMU، USB-C، 5V 2.5A BEC و ورودی 2–6S LiPo با الگوی نصب 25.5×25.5mm است.

چیدمان GEPRC TAKER F722 AIO خروجی‌های موتور، ورودی باتری (2–6S) و پدهای 5V/GND و سیگنال مشخص را برای سیم‌کشی آسان برچسب‌گذاری می‌کند.

کنترلر پرواز TAKER F722 45A AIO از پدهای مشخص شده 5V، GND، RX2/TX2 و SDA/SCL برای سیم‌کشی گیرنده و GPS/قطب‌نما استفاده می‌کند.

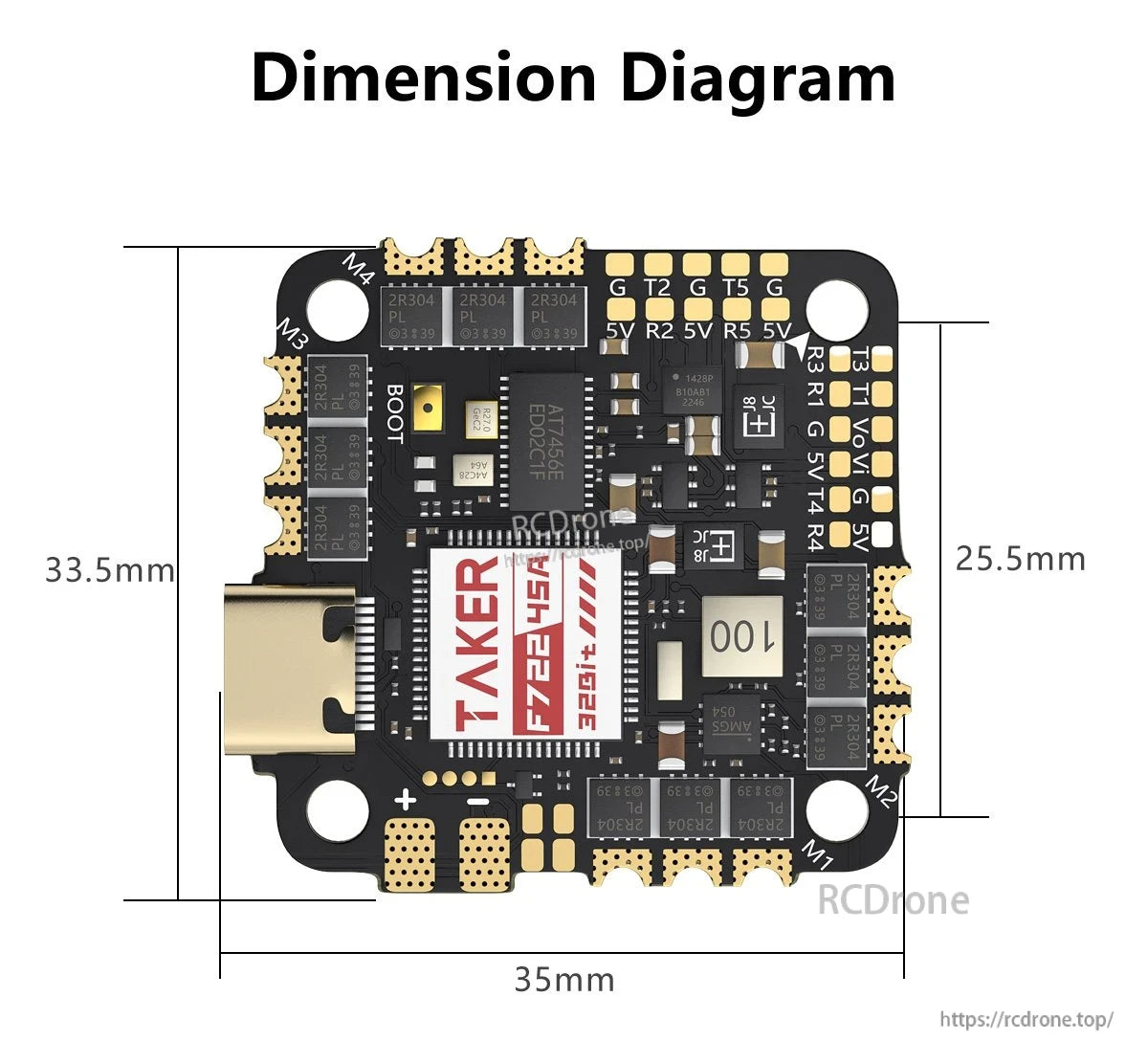

برد GEPRC TAKER F722 45A AIO از طراحی فشرده 35 میلی‌متری با پورت USB-C برای راه‌اندازی و سیم‌کشی آسان بهره می‌برد.

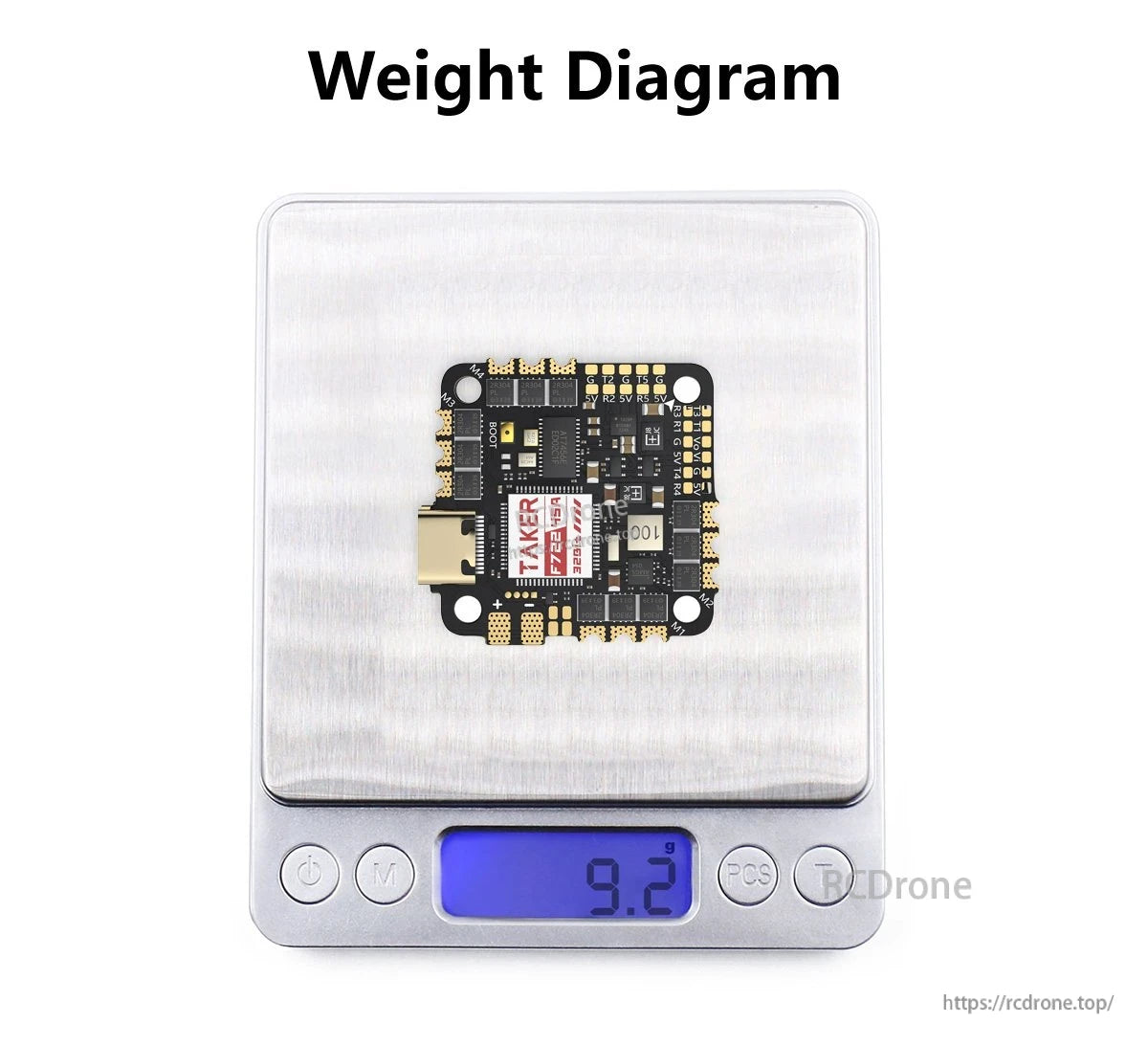

کنترلر پرواز GEPRC TAKER F722 45A AIO حدود 9.2 گرم وزن دارد که برای ساخت‌های سبک‌وزن پهپاد مناسب است.

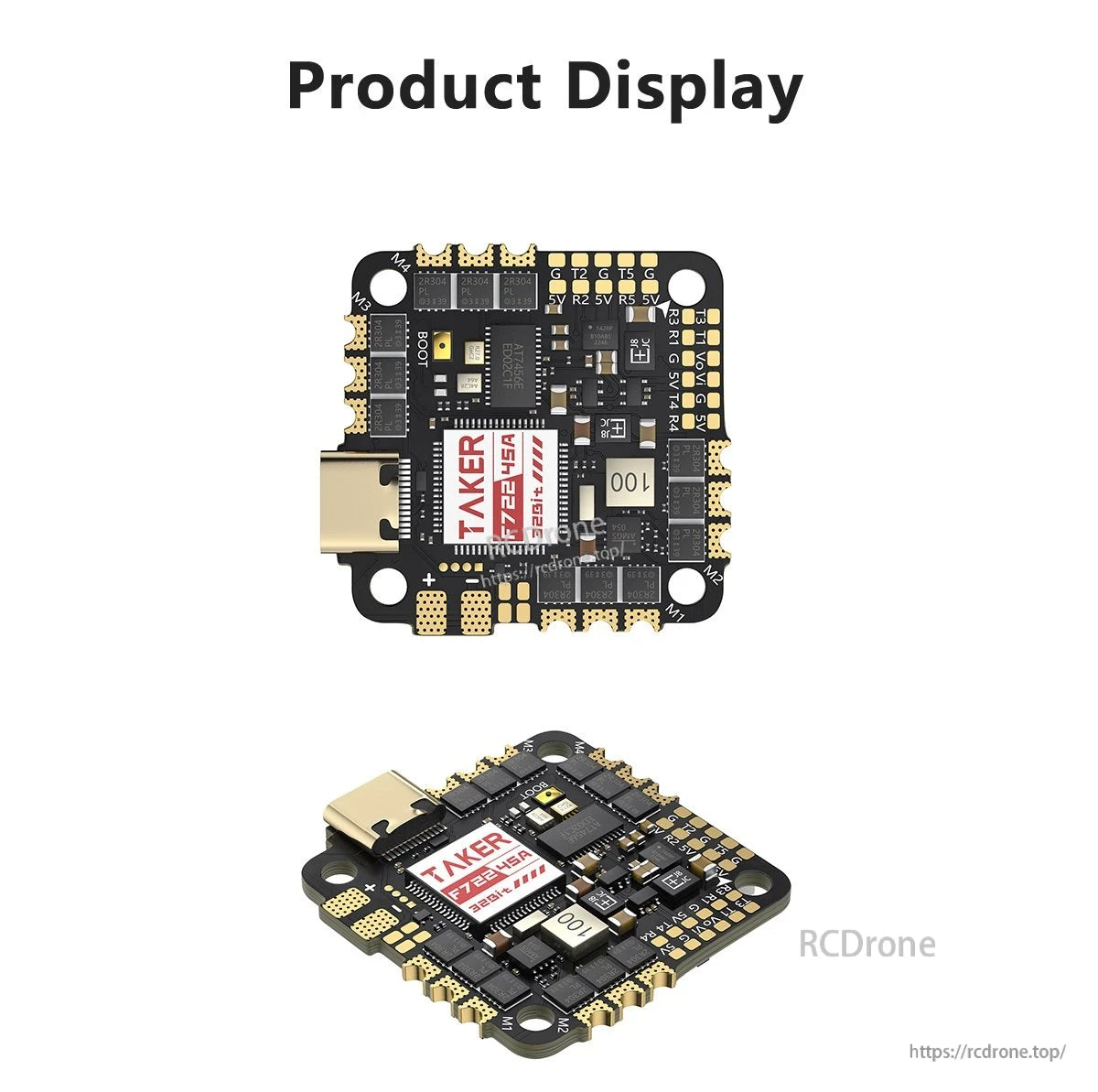

کنترلر پرواز GEPRC TAKER F722 45A 32 بیتی AIO دارای پورت USB-C و پدهای لحیم‌کاری مشخص شده برای سیم‌کشی آسان است.

برد GEPRC TAKER F722 45A AIO ترکیبی از پورت USB-C، دکمه BOOT و پدهای مشخص شده موتور و برق برای سیم‌کشی تمیز است.

برد GEPRC TAKER F722 AIO شامل یک خازن، گام‌های نرم برای نصب، یک کابل ریبون و یک سر کابل برق XT60 برای نصب تمیزتر است.
