کنترلر پرواز Flywoo GOKU F405 HD AIO V2 1-2S 12A ELRS Type-C با BEC 5V/9V مناسب برای O4/O4 Pro

بررسی اجمالی

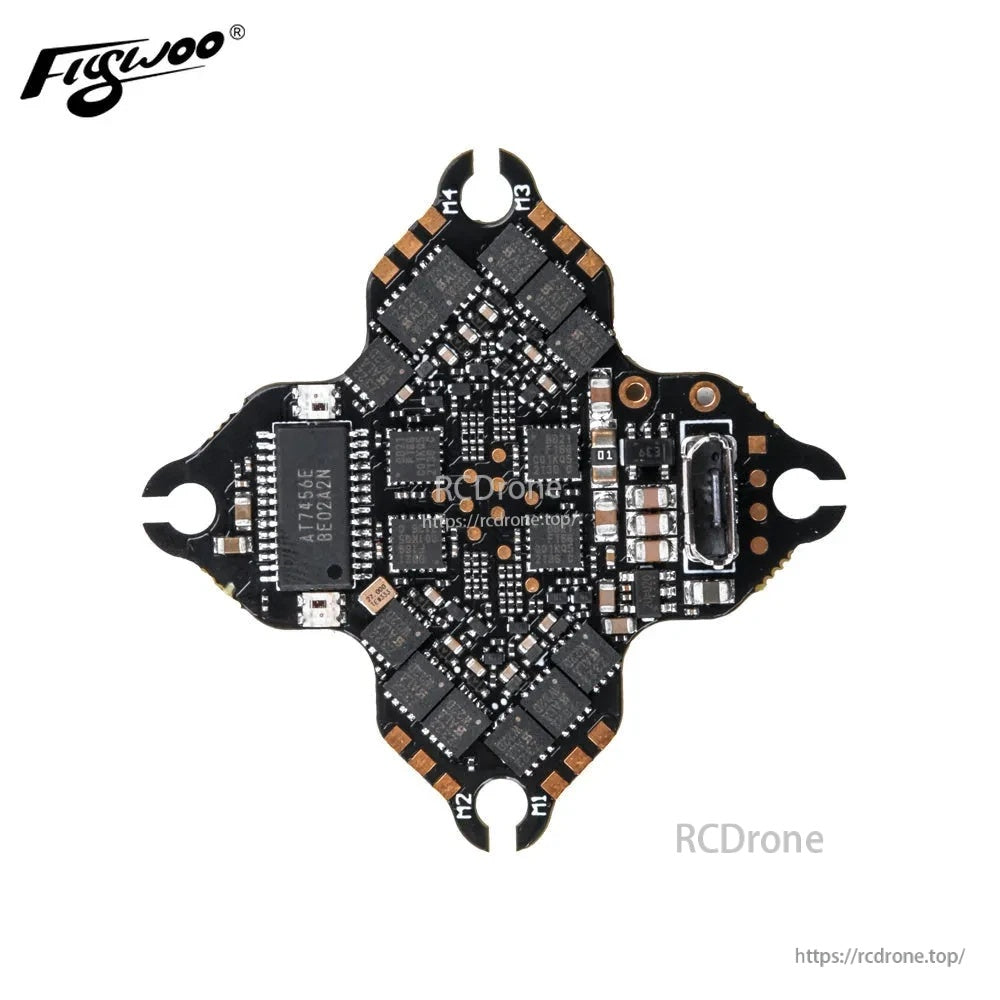

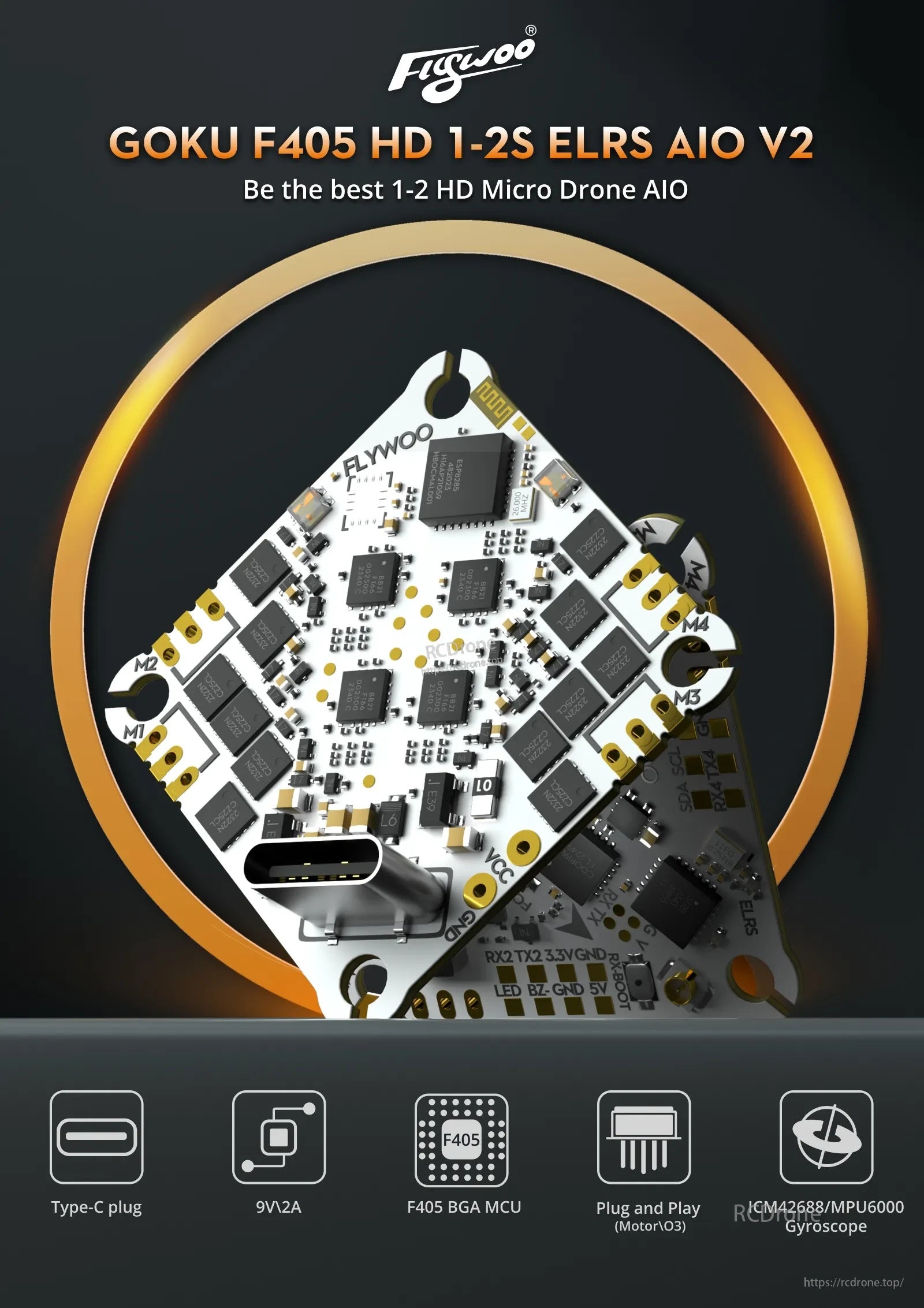

کنترلر پرواز Flywoo GOKU F405 HD 1-2S 12A ELRS AIO V2 یک کنترلر پرواز AIO است که برای ساخت میکرو درون‌های HD 1-2S طراحی شده است و شامل یک MCU STM32F405 BGA، اتصال Type-C، ESC 4 در 1 روی برد و سنسورهای داخلی برای تنظیمات HD VTX می‌باشد. این دستگاه شامل یک BEC 9V 2A داخلی است که به جلوگیری از مشکلات افت ولتاژ هنگام تأمین برق واحد هوایی دیجیتال کمک می‌کند و همچنین ویژگی‌هایی مانند فلش 8M (بلک باکس)، بارومتر و حسگر جریان را داراست.

برای پشتیبانی از سیم‌کشی یا فریمور، با https://rcdrone.top/ تماس بگیرید یا به ایمیل support@rcdrone.top.

پیام دهید. ویژگی‌های کلیدی

• طراحی Type-C برای اتصالات راحت و قابل اعتماد

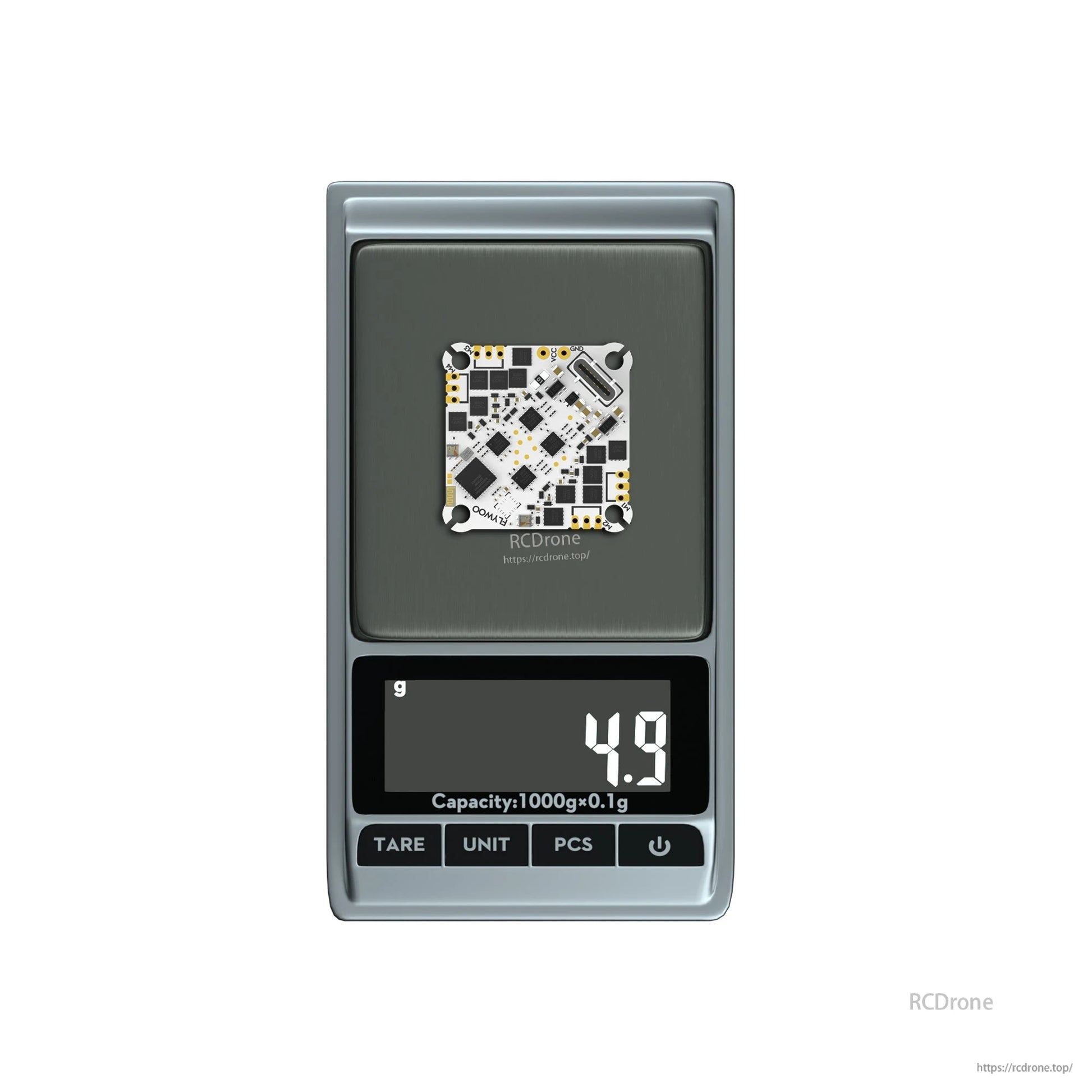

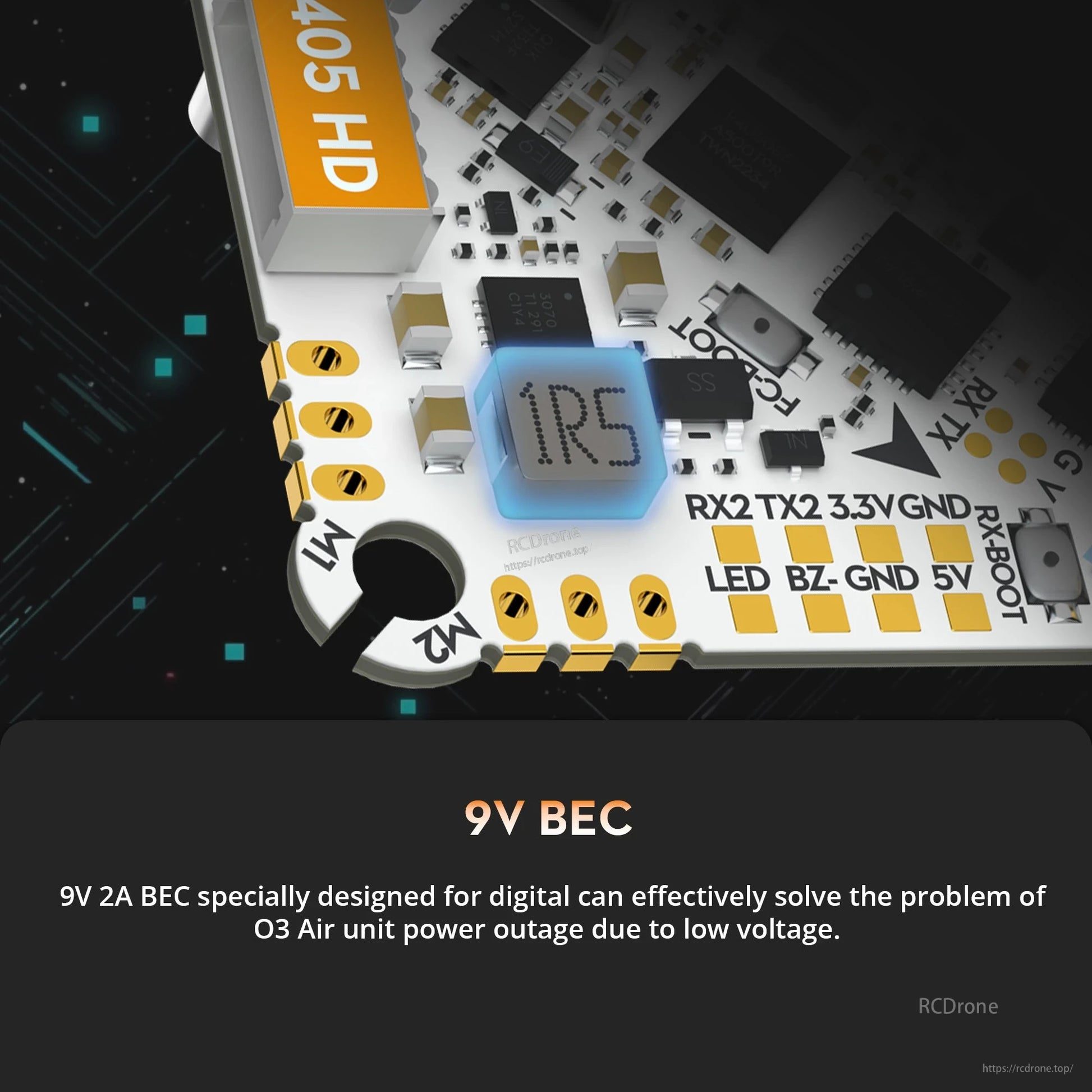

• سیستم قدرت برای HD VTX: 5V 2A / 9V 2A BEC

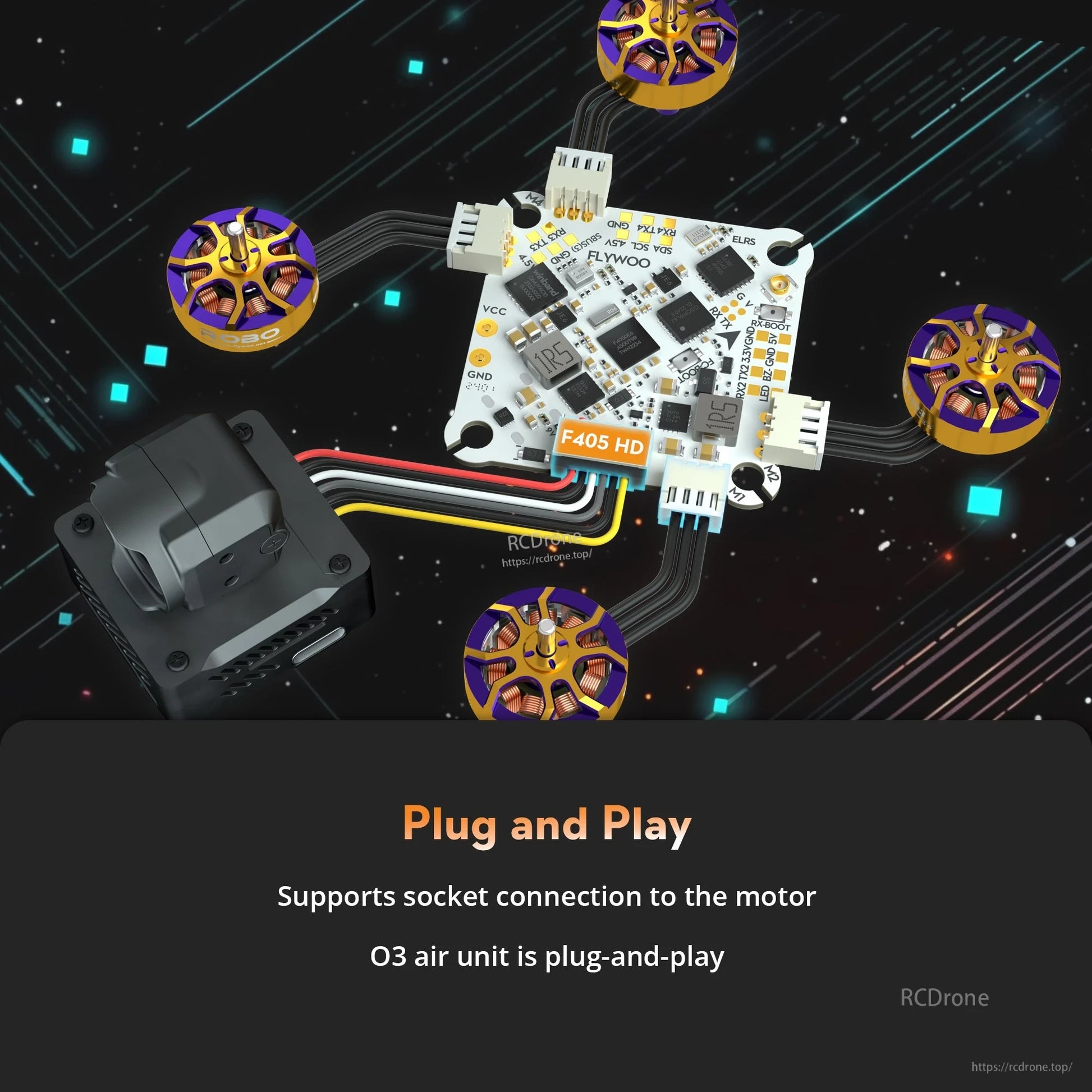

• اتصال دیجیتال VTX به صورت پلاگ اند پلی (کابل اتصال DJI O3 شامل است)
• طراحی سوکت موتور برای تعویض و ارتقاء سریع‌تر موتور
• ادغام چندمنظوره: سری ELRS 2.گیرنده 4G (نسخه ELRS)، بلک باکس 8M فلش، بارومتر، سنسور جریان
• منابع UART: 2 UART کامل و 1 پورت SBUS استاندارد برای دستگاه‌هایی مانند GPS، HD VTX و گیرنده‌های خارجی

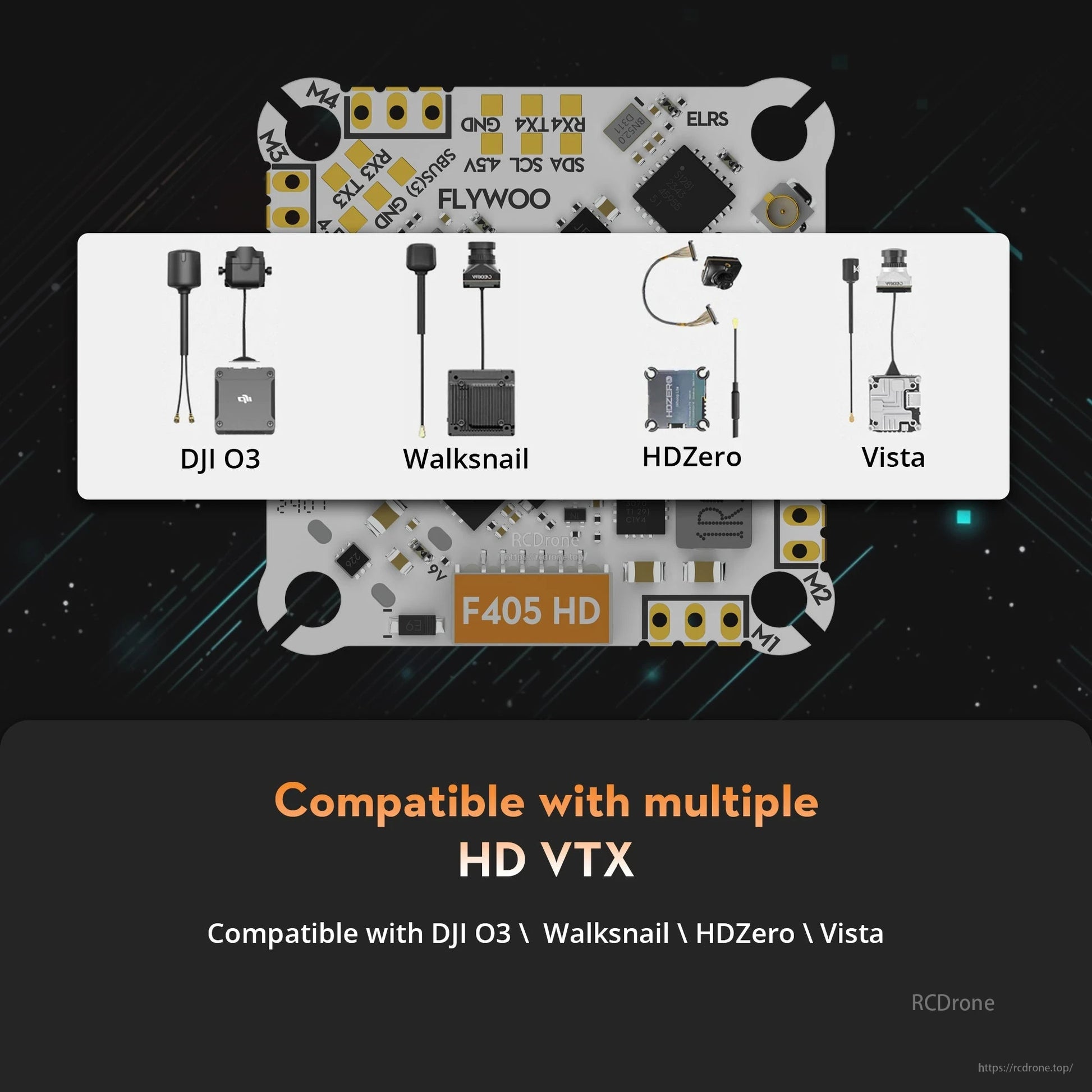

• سازگار با چندین سیستم HD VTX: DJI O3، Walksnail، HDZero، Vista

مشخصات

ESC 4 در 1 روی برد

• ESC 4 در 1 BL_S 12A 1S/2S داخلی
• پشتیبانی از Oneshot125، Oneshot42، Multishot، Dshot150، Dshot300، Dshot600
• ولتاژ ورودی: 1-2S Lipo
• فریمور: BLHELI_S
• فریمور: Z_H_30_REV16.7

ELRS 2.4G RX (اختیاری)

• MCU: ESP8285
• ماژول RF: SX1280IMLTRT
• دامنه فرکانس: 2400 MHz تا 2500 MHz
• حداکثر نرخ تازه‌سازی دریافت: 500Hz
• حداقل نرخ تازه‌سازی گیرنده: 25Hz
• سریال: UART 1
• فریمور: Flywoo EL24P 2400 RX
• نسخه: 3.X.X

برچسب‌های پد / پورت (سیلک‌اسکرین)

• برق اصلی: VCC, GND
• گروه UART6 / SBUS(5): 9V, GND, TX6, RX6, GND, SBUS(5)
• گروه UART3 / SBUS(3): 4.5V, TX3, GND, RX3, SBUS(3)
• گروه UART4 / I2C: 4.5V, GND, SCL, TX4, SDA, RX4
• گروه UART2: RX2, TX2, 3.3V, GND
• گروه LED / بیزر / 5V: LED, BZ-, GND, 5V
• علامت‌گذاری دیگر: RX-BOOT

فریمور & ابزارها

• هدف فریمور FC Betaflight: FLYWOOF405S_AIO
• فریمور INAV: FLYWOOF405HD
• پیکربندی ESC: https://preview.esc-configurator.com/

یادداشت‌های تنظیمات

یادداشت‌های فریمور ESC (Betaflight)

1. فریمور ESC به طور پیش‌فرض به Bluejay 0.19.2 48KHz تنظیم شده است.
2. از D-shot دوطرفه و فیلتر کردن RPM در Betaflight پشتیبانی می‌کند.
3. به‌روزرسانی به 96KHz توصیه نمی‌شود؛ ممکن است باعث بروز خطا در تنظیمات بی‌حرکتی موتور (موتورها در حالت غیرفعال نمی‌چرخند) شود.
4. فریمور را با فاصله کوتاه‌تر فلش نکنید; این می‌تواند احتمال گیر کردن و آسیب به کنترل‌کننده پرواز را افزایش دهد.

یادداشت‌های RX سری ELRS 2.4G

1. RX سری ELRS 2.4G از پروتکل سری Crossfire (پروتکل CRSF) برای ارتباط بین گیرنده و کنترل‌کننده پرواز.
2. بایند کردن:
   • کابل برق/داده را سه بار جدا و دوباره وصل کنید تا وارد حالت بایند شوید.
   • LED RX به سرعت دو بار در حالت بایند چشمک می‌زند.
   • فرستنده/ماژول را به حالت بایند ببرید.
   • یک نور ثابت RX نشان می‌دهد که بایند شده است.
3. به‌روزرسانی (روش پاس‌ترو):
   • کنترلر پرواز را به کامپیوتر متصل کنید اما به Betaflight Configurator متصل نشوید.
   • هدف را انتخاب کنید: "FLYWOO 2.4Ghz EL24P" در ExpressLRS Configurator.
   • از BetaflightPassthrough در ExpressLRS Configurator استفاده کنید.

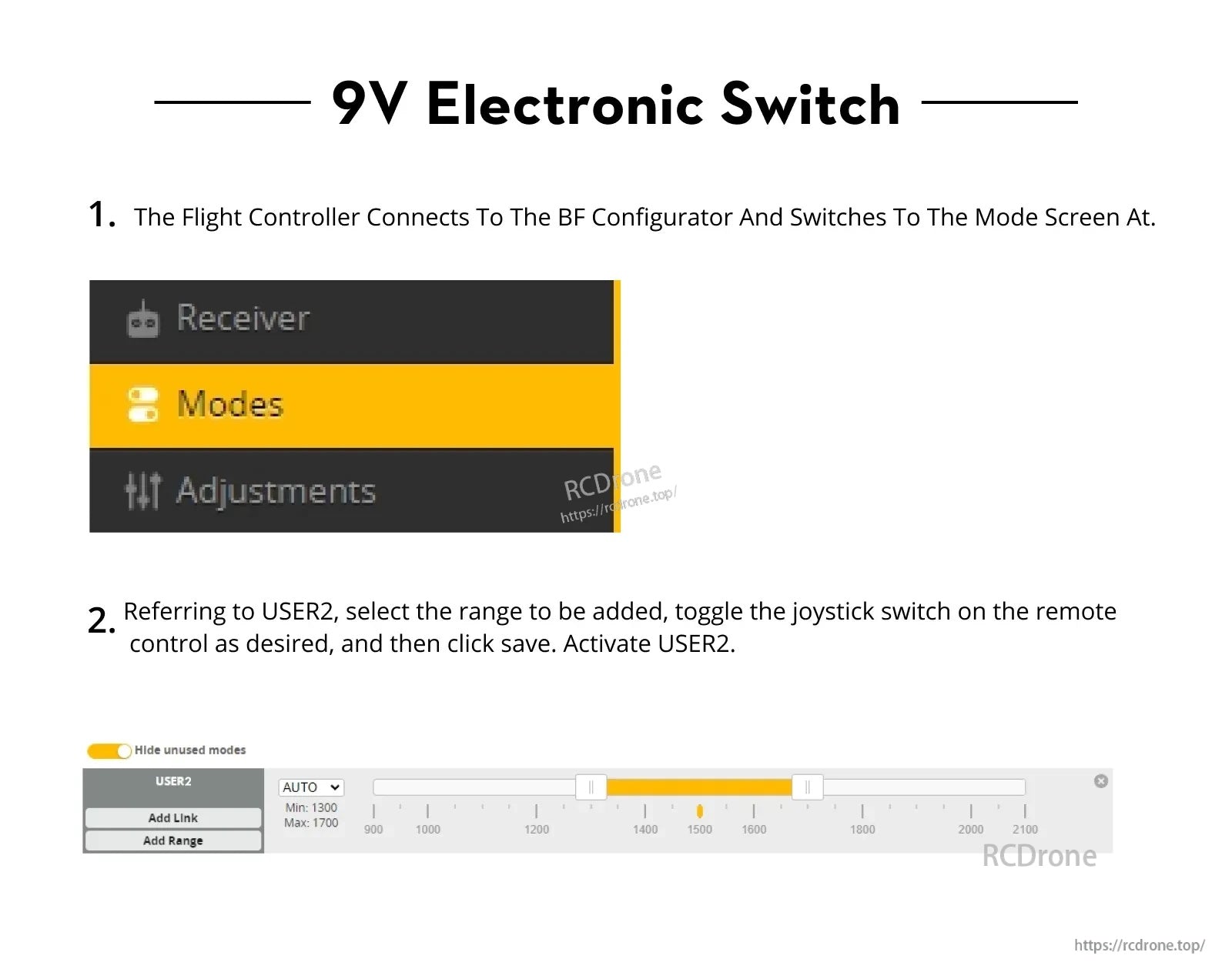

سوئیچ الکترونیکی 9V

با کنترل سوئیچ USER2، امکان کنترل منبع تغذیه 9V وجود دارد و می‌توان به‌طور موقت برق فرستنده ویدئو را قطع کرد تا از قرارگیری طولانی‌مدت در دمای بالا جلوگیری شود.

1. کنترلر پرواز را به Betaflight Configurator متصل کنید و تب Modes را باز کنید.
2. USER2 را پیدا کنید، گزینه Add Range را انتخاب کنید، یک سوئیچ روی کنترلر رادیویی اختصاص دهید، ذخیره کنید و سپس USER2 را فعال کنید.

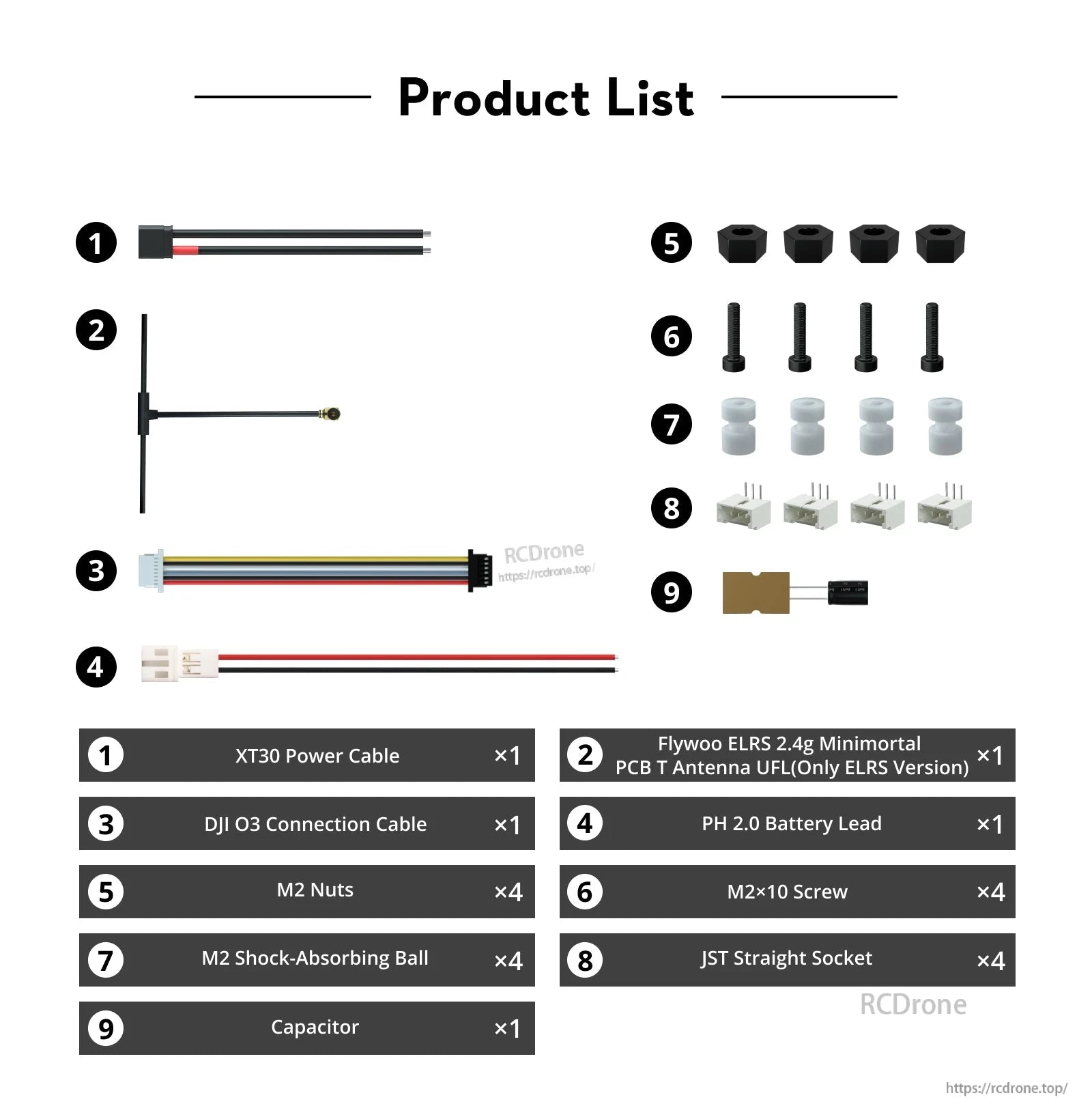

چه چیزهایی شامل می‌شود

• 1x کابل برق XT30
• 1x Flywoo ELRS 2.4G Minimortal PCB T آنتن UFL (فقط نسخه ELRS)
• 1x کابل اتصال DJI O3
• 1x سیم باتری PH 2.0
• 1x خازن
• 4x سوکت مستقیم JST
• 4x پیچ M2*10
• 4x مهره M2
• 4x توپ ضربه‌گیر M2

کاربردها

• ساخت میکرو درون 1-2S HD با استفاده از کنترلر پرواز AIO با ESC 12A 4 در 1 یکپارچه
• ساخت‌های دیجیتال FPV که به خروجی‌های BEC 5V و 9V و اتصال Type-C نیاز دارند
• ساخت‌های فشرده که به بلک باکس (8M)، بارومتر و حسگر جریان نیاز دارند

جزئیات

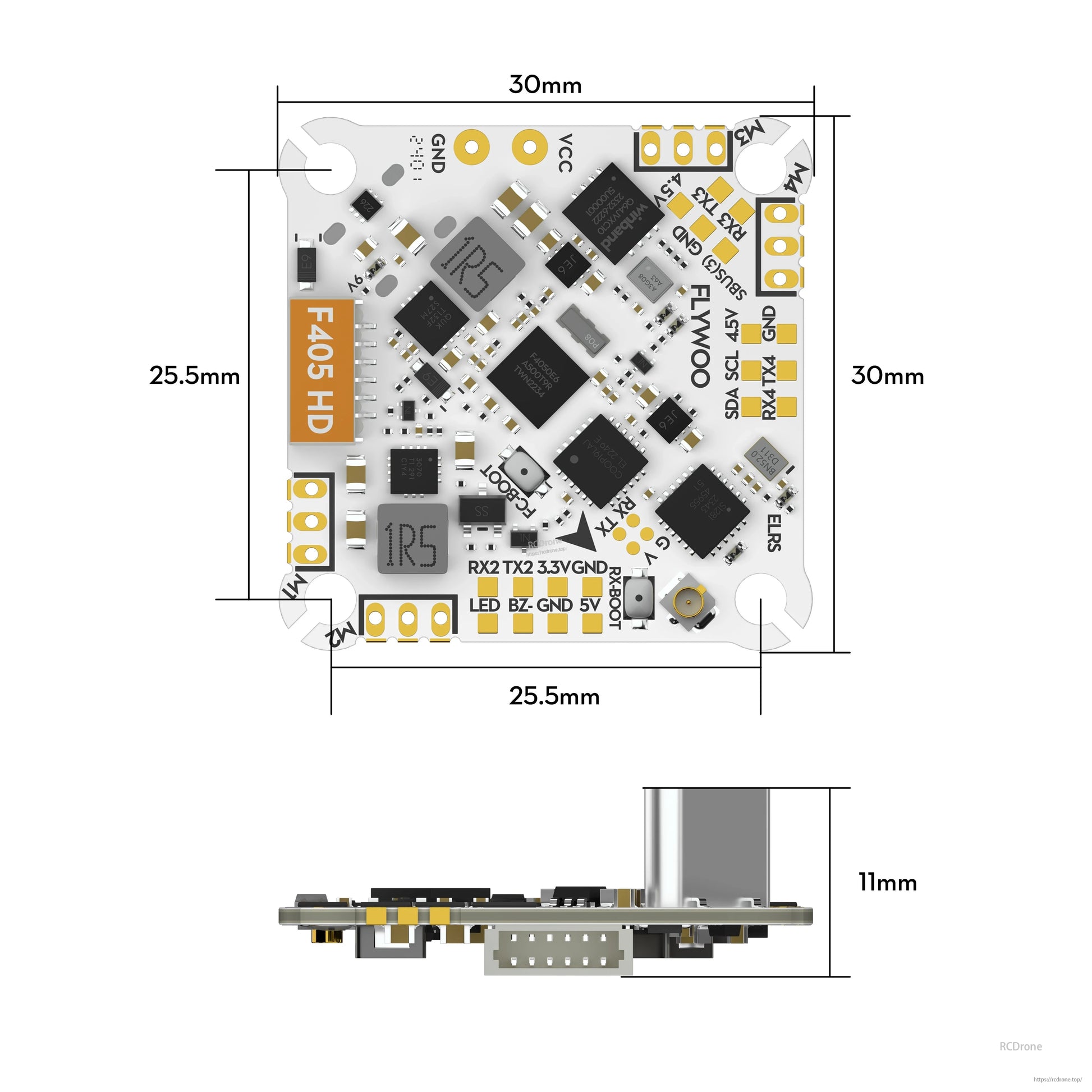

برچسب‌های واضح برای UARTها، برق و خروجی‌های موتور به همراه یک دکمه بوت روی برد به ساده‌سازی سیم‌کشی و راه‌اندازی در Flywoo GOKU F405 HD کمک می‌کند.

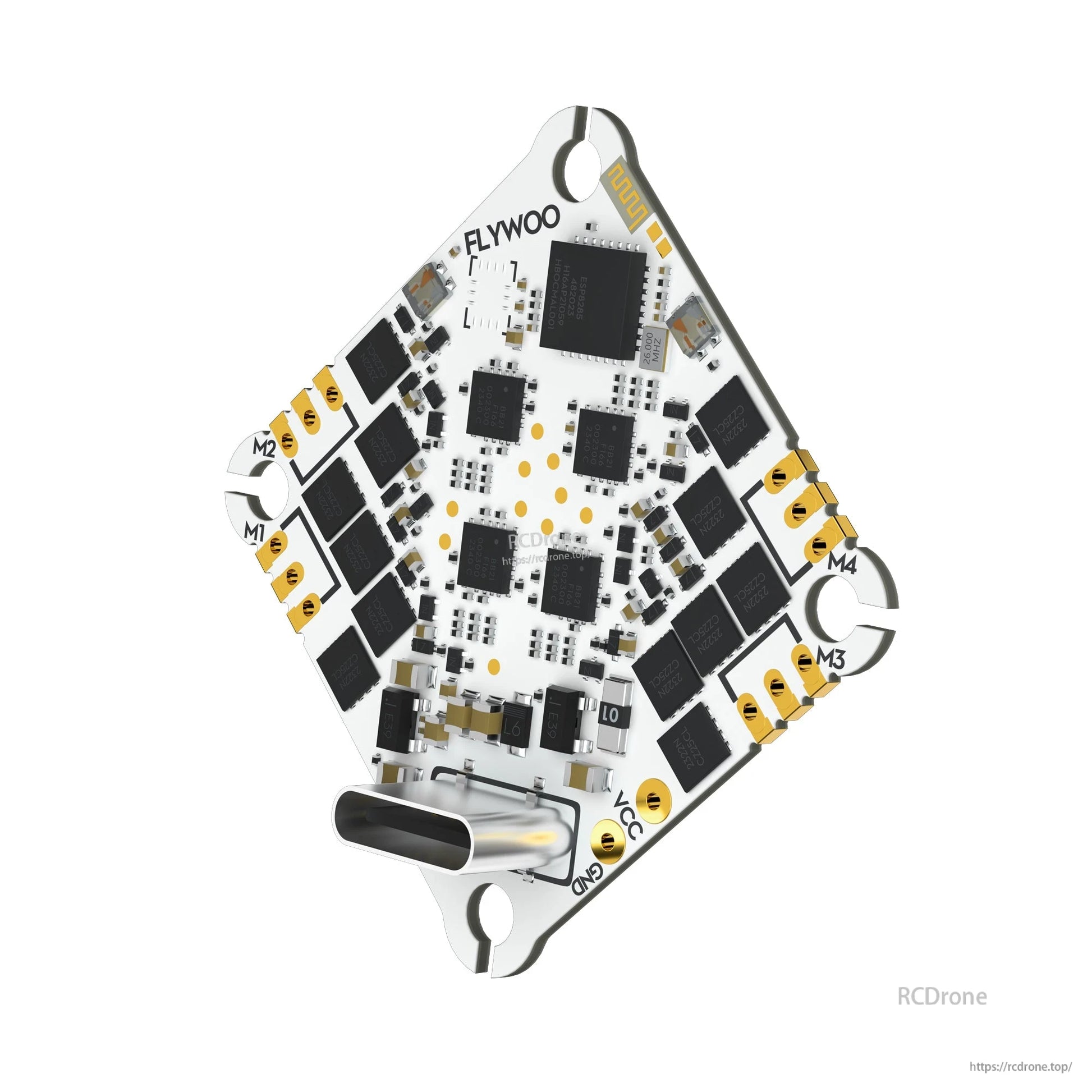

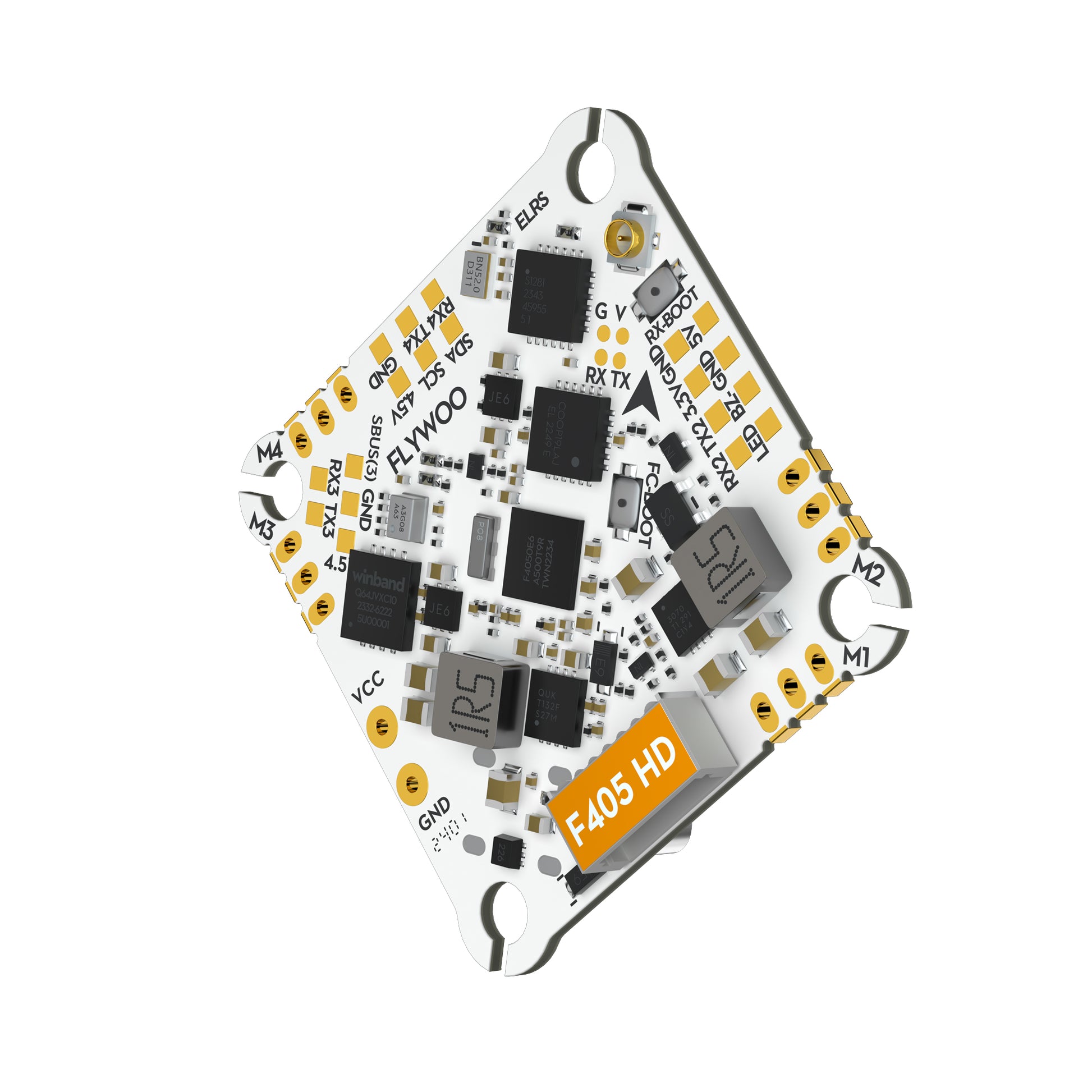

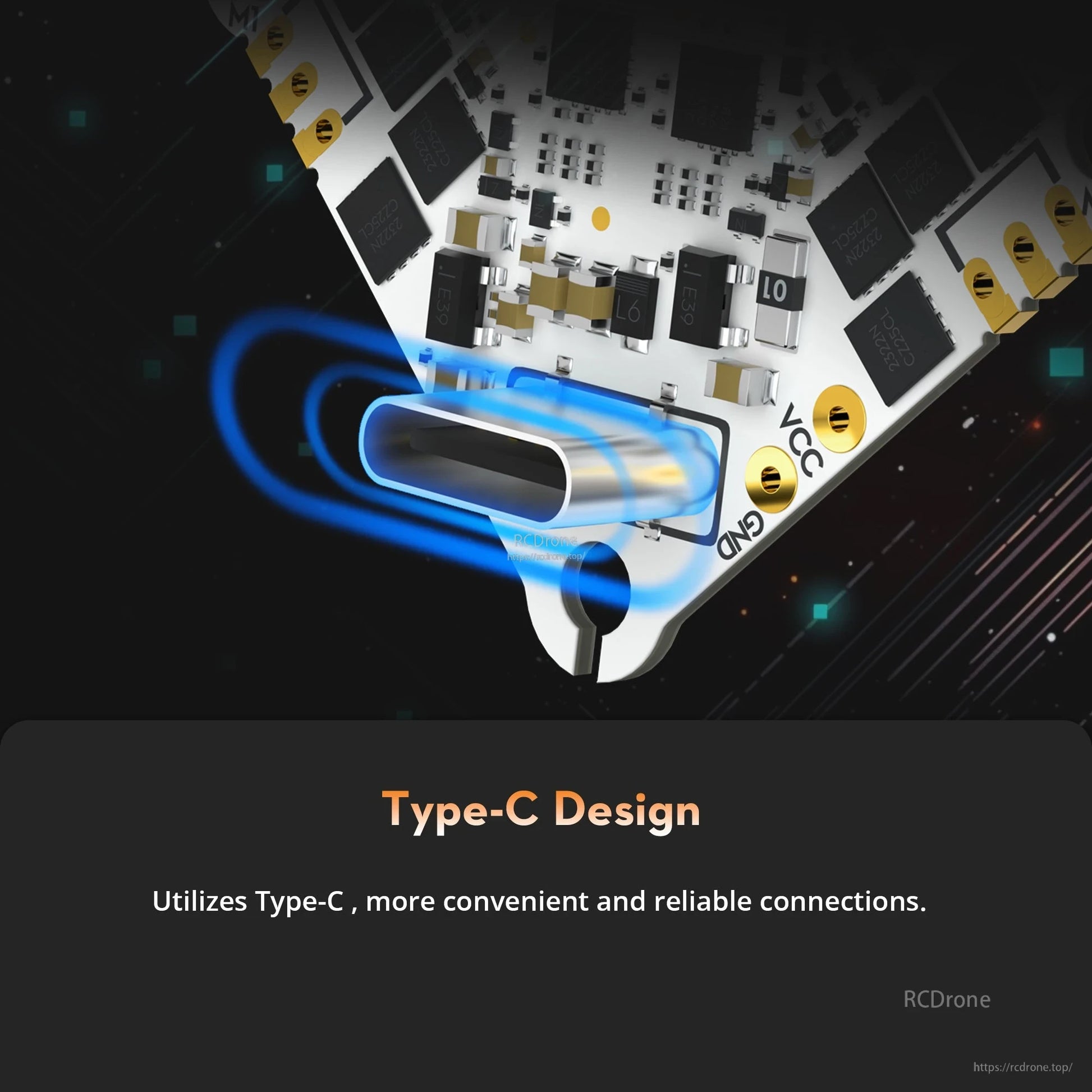

کنترلر پرواز AIO Flywoo GOKU F405 HD از یک طراحی فشرده با یک پورت USB-C جانبی و اتصالات موتور M1–M4 به وضوح علامت‌گذاری شده برای سیم‌کشی ساده‌تر استفاده می‌کند.

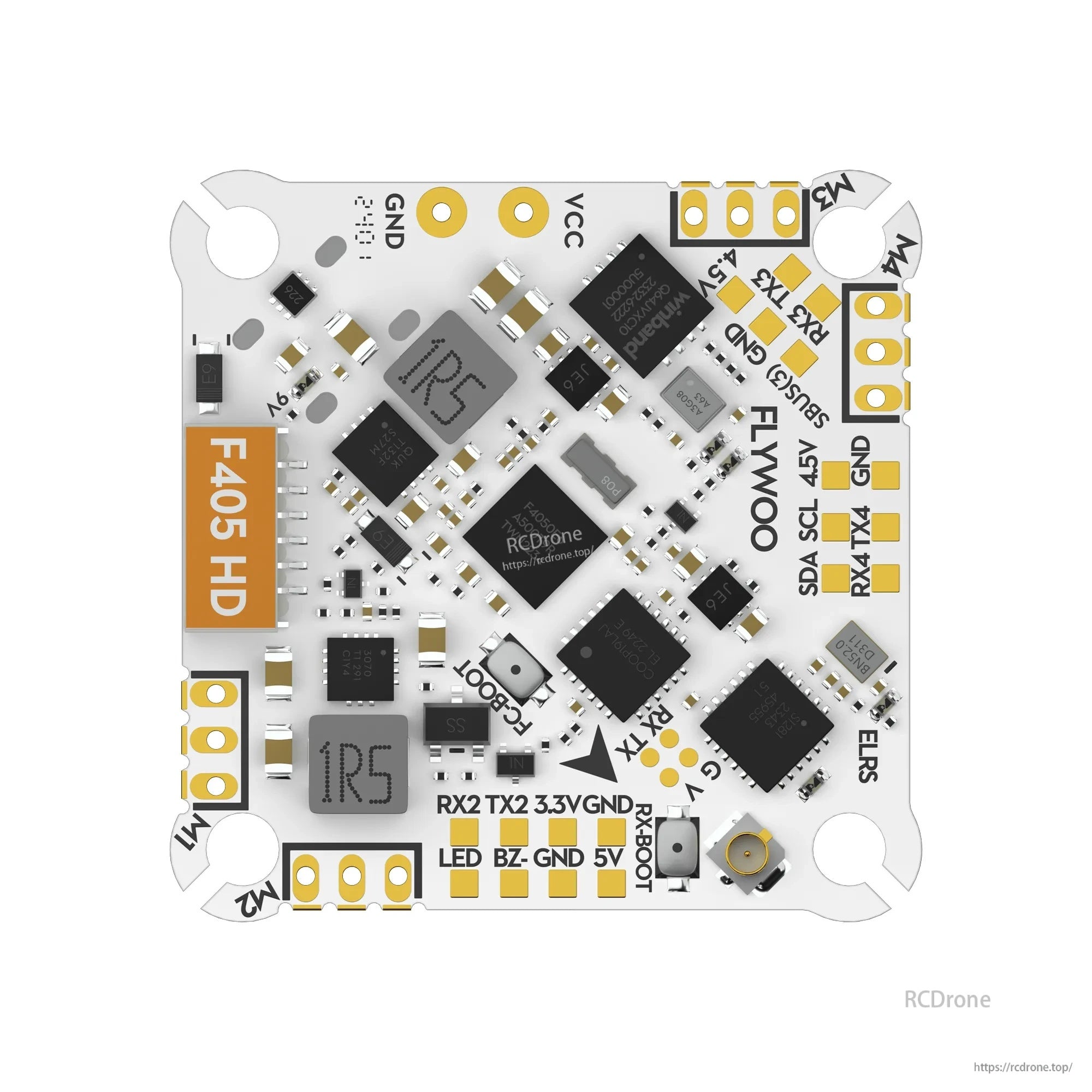

فلایوو گوکو F405 HD 1–2S AIO V2 یک کانکتور USB-C و پدهای با برچسب واضح را ترکیب می‌کند تا سیم‌کشی در ساخت‌های HD فشرده را ساده‌تر کند.

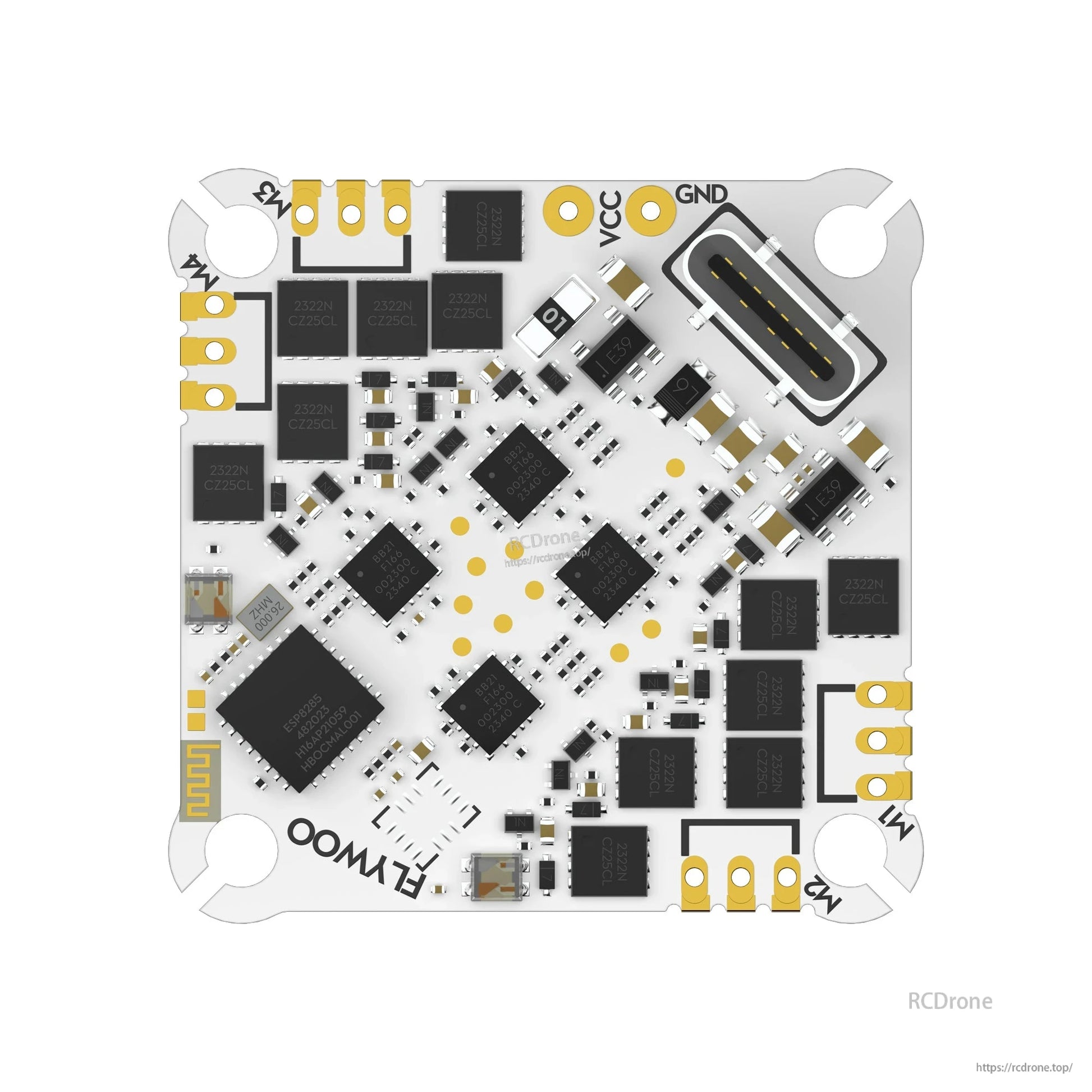

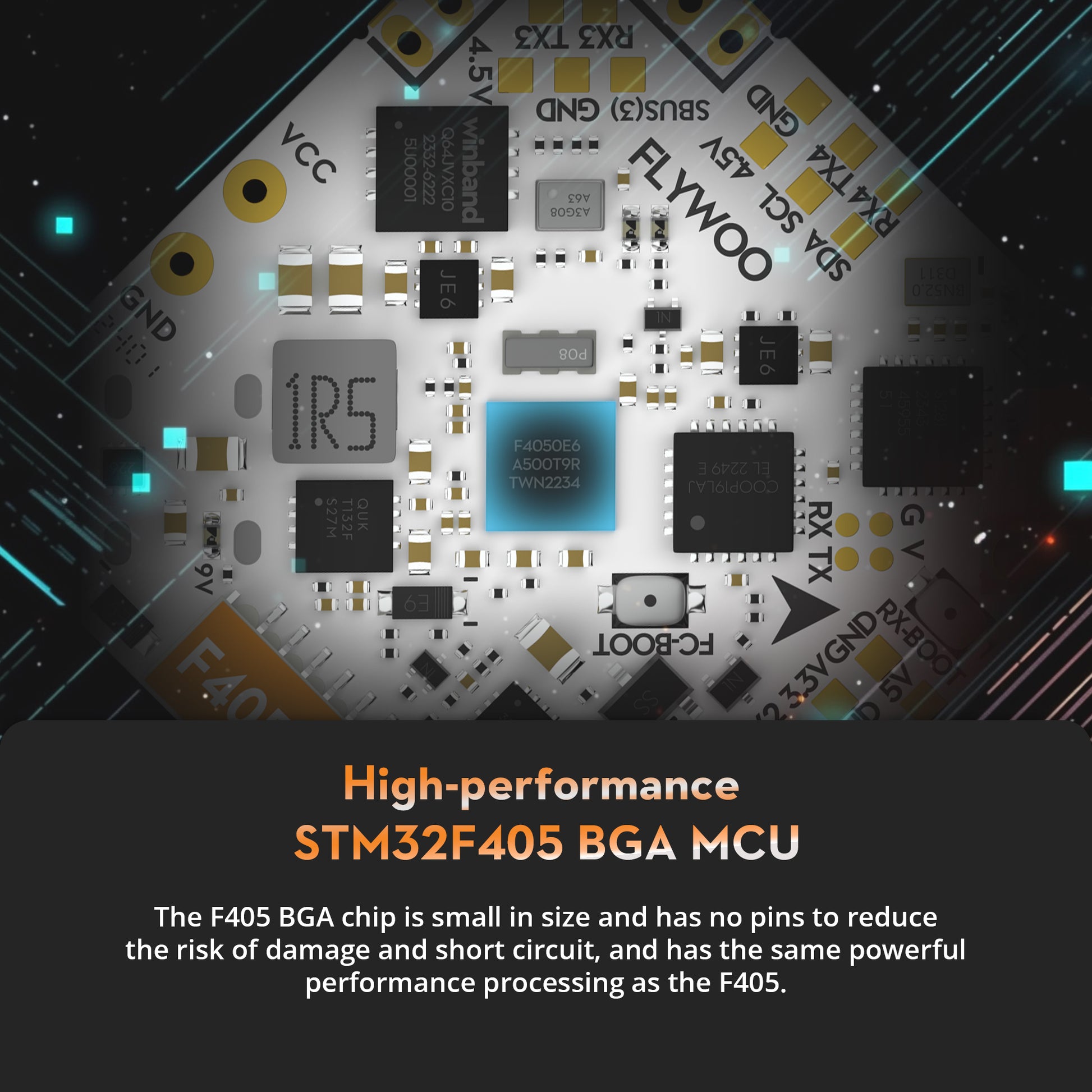

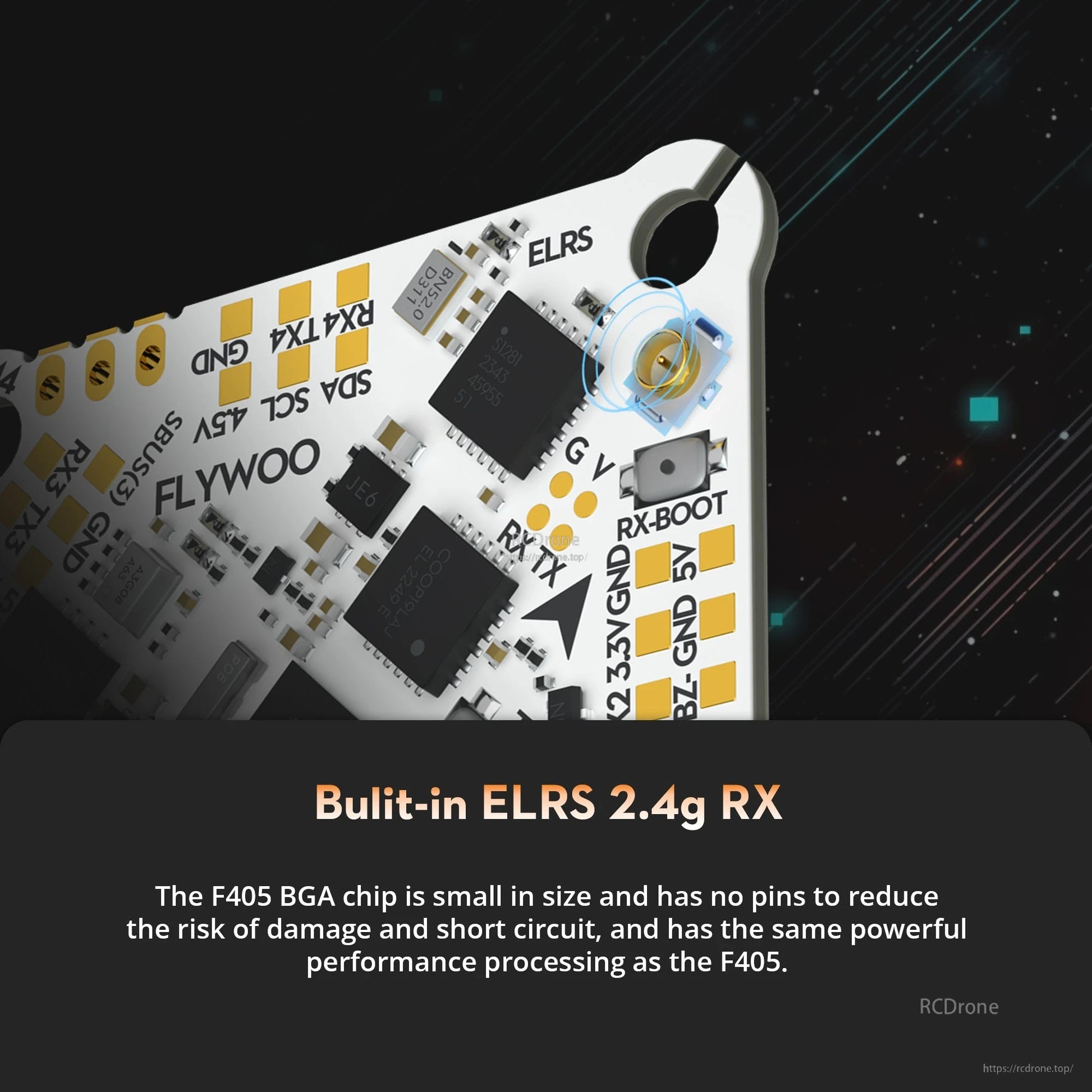

گوکو F405 HD AIO یک MCU STM32F405، RX ELRS 2.4G داخلی، یک پد BEC 9V 2A و یک کانکتور USB-C برای راه‌اندازی راحت ترکیب می‌کند.

برچسب‌های واضح پد برای TX/RX، 5V، GND، SBUS و LED اتصال یک گیرنده، ماژول GPS و سایر لوازم جانبی را در حین راه‌اندازی آسان‌تر می‌کند.

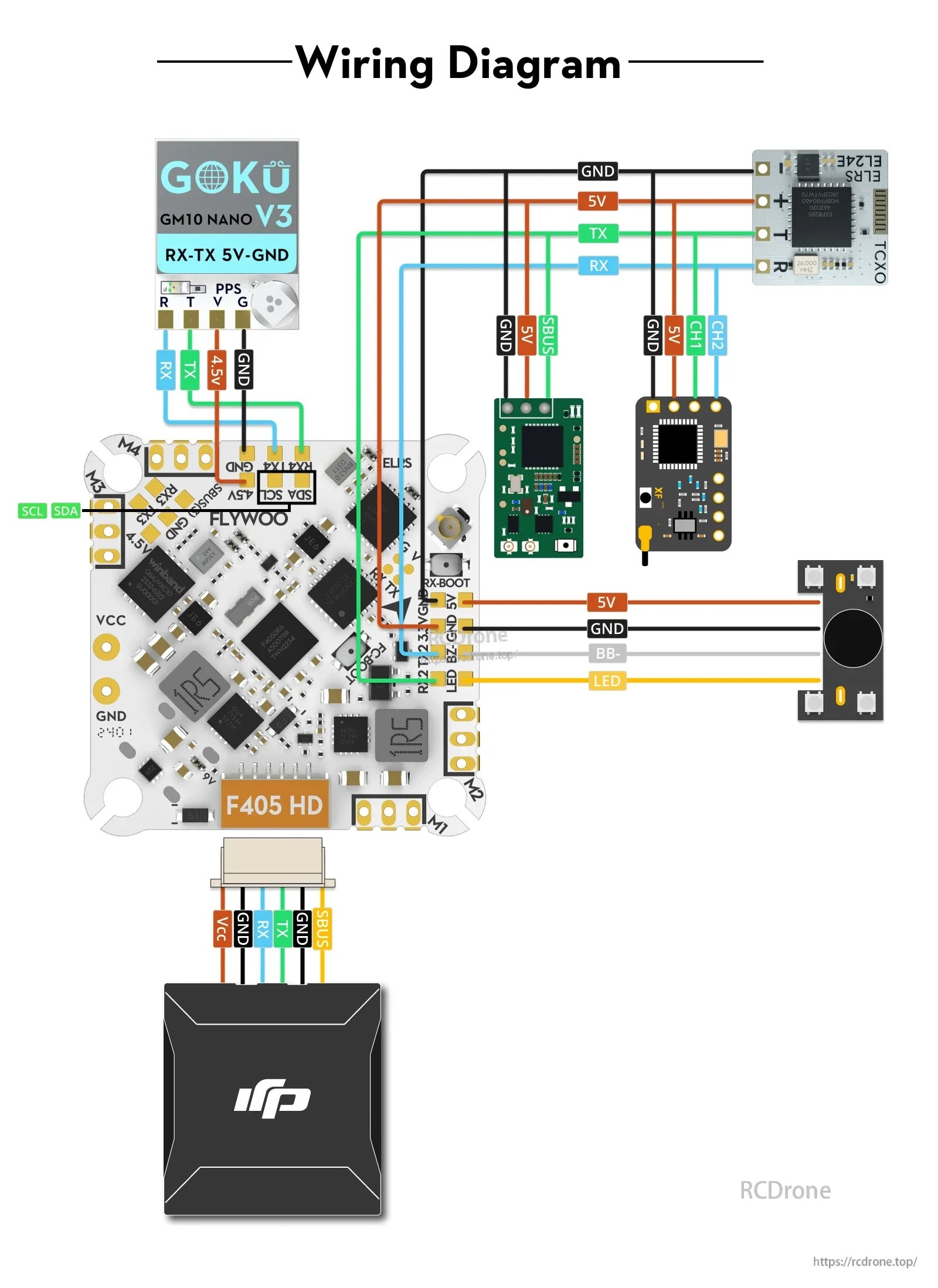

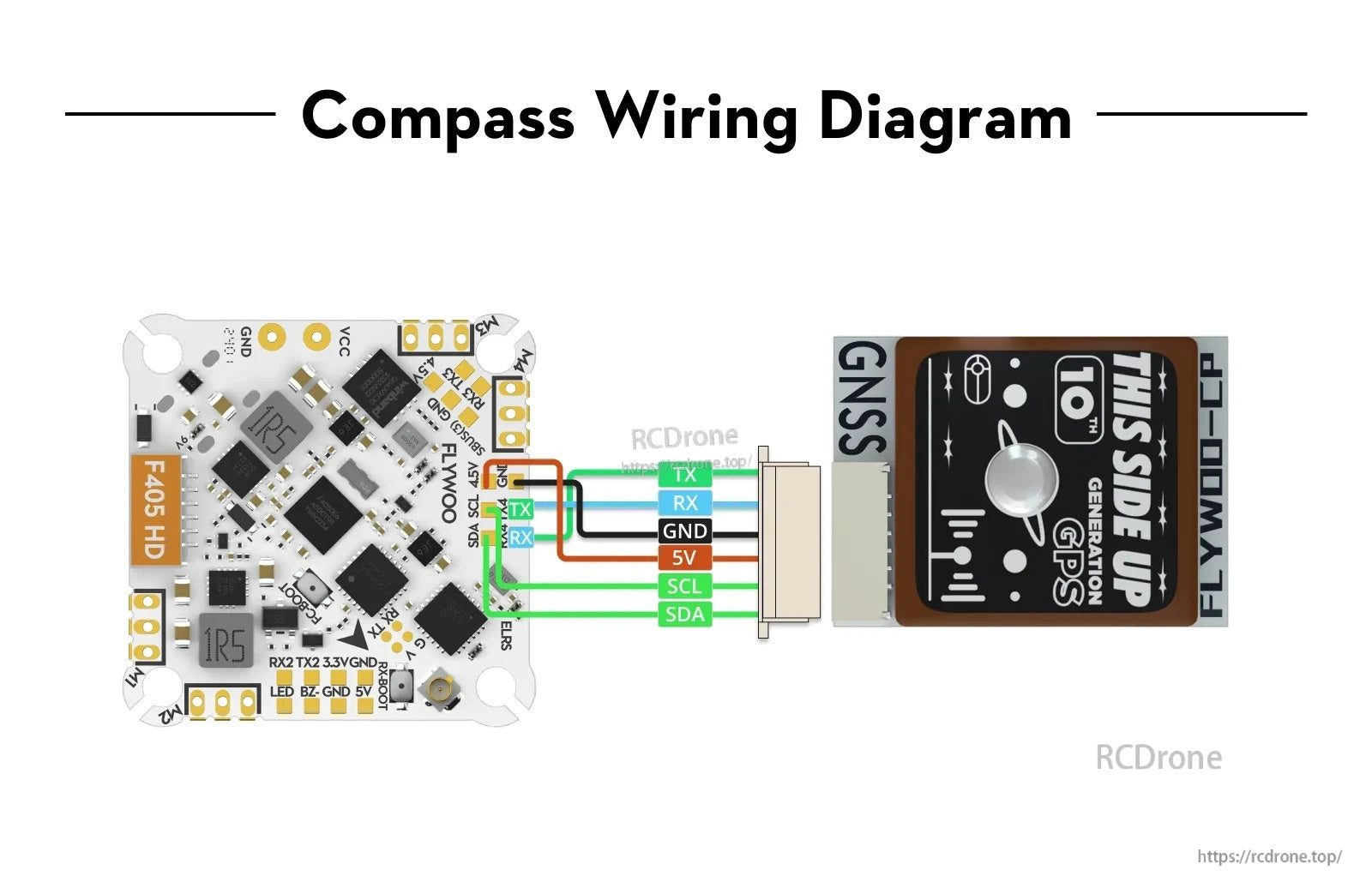

گوکو F405 HD به یک GPS/قطب‌نما با استفاده از TX/RX به همراه 5V، GND، SCL و SDA متصل می‌شود تا یکپارچگی تمیزتری را فراهم کند.

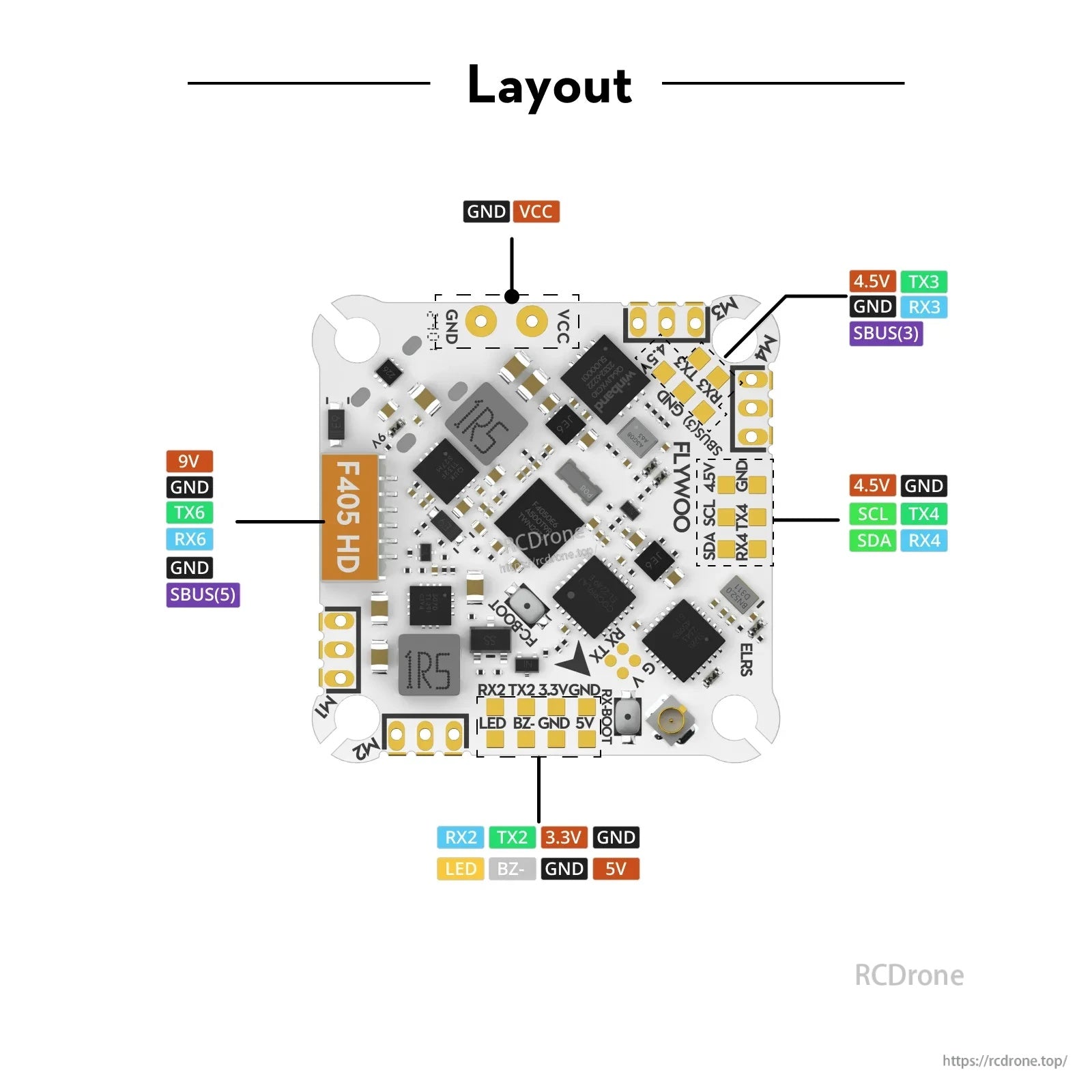

چیدمان پد فلایوو گوکو F405 HD برچسب‌های 9V، 5V، 4.5V، GND، TX/RX، SBUS و اتصالات SDA/SCL را برای تمیزتر و سریع‌تر کردن سیم‌کشی مشخص می‌کند.

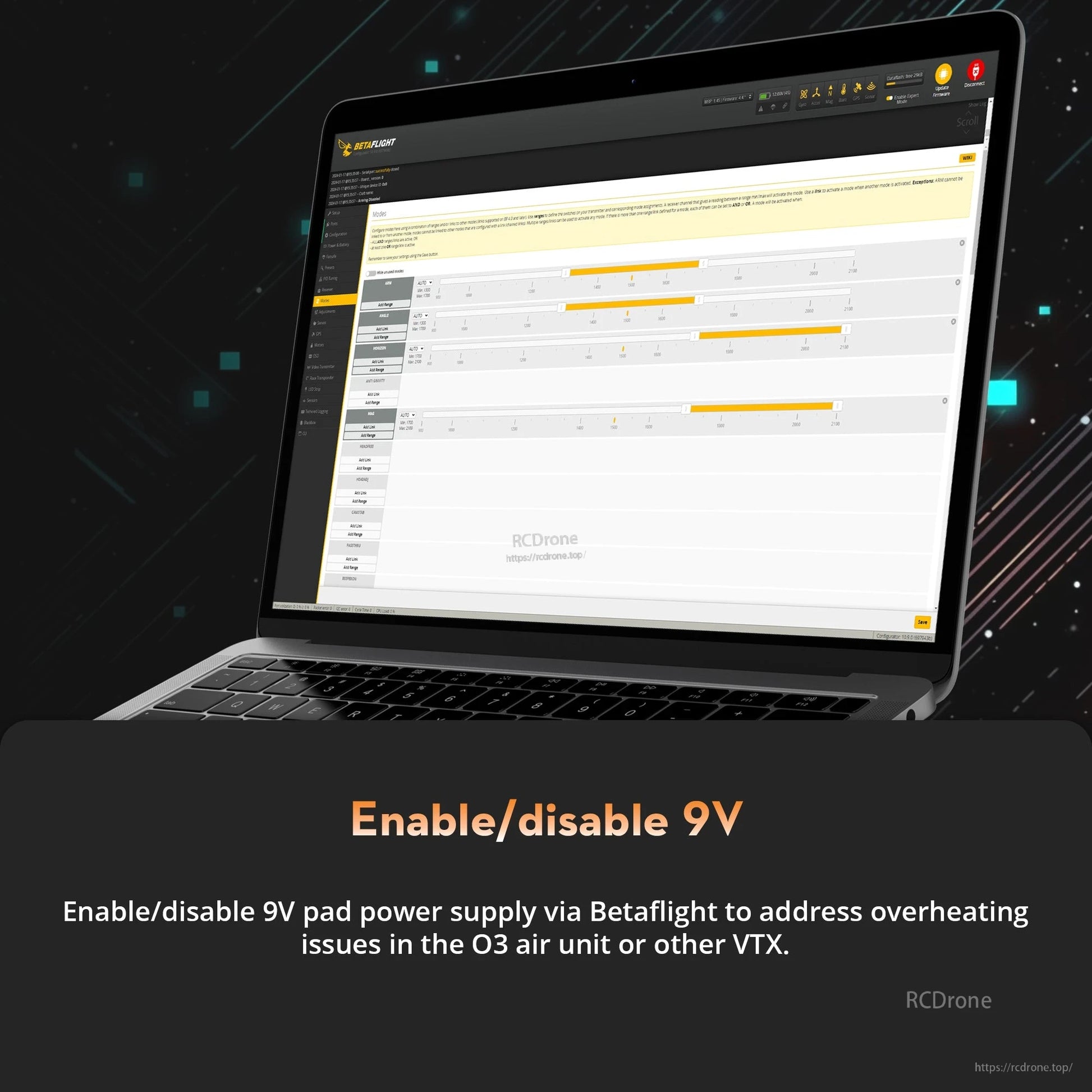

تنظیم حالت Betaflight از زبانه Modes برای اختصاص دامنه‌های سوئیچ USER2 به منظور کنترل خروجی سوئیچ الکترونیکی 9V استفاده می‌کند.

منوهای گیرنده، حالت‌ها و تنظیمات دسترسی سریع به تنظیمات اصلی و نقشه‌برداری سوئیچ برای کنترل‌کننده پرواز Flywoo GOKU F405 HD AIO را فراهم می‌کنند.
