OddityRC F405 Mini 40A Stack (AM32) - STM32F405, ICM42688P, 3-6S, 20x20mm, BEC 5V/9V 2A

OddityRC

$62.39 USD

Promotion Épuisé

Taxes incluses. Frais d'expédition calculés à l'étape de paiement.

type PILE ONLY FC SEULEMENT ÉCHAPPEMENT

Quantité

Afficher tous les détails

Aperçu

OddityRC F405 Mini 40A STACK (AM32) est un contrôleur de vol compact + un ensemble ESC 4-en-1 conçu pour un montage de 20x20mm et une entrée de 3~6S. Le contrôleur de vol est basé sur STM32F405 avec gyroscope ICM42688P, OSD AT7456E, baromètre SPL06 et mémoire blackbox de 16M, tandis que l'ESC fonctionne avec le firmware AM32 et prend en charge les protocoles PWM/Oneshot/DShot courants.

Caractéristiques clés

Large plage de tension d'entrée : 3~6S support
Sortie BEC double : 5V 2A et 9V 2A
Protection TVS : Oui
Alimentation gyro indépendante via module LDO dédié
Commutation de niveau de signal à distance prise en charge (Haut/Bas) : broches IO1 et IO2 disponibles pour le contrôle de commutateur DIY personnalisé
ESC 32 bits avec firmware AM32 (fréquence ajustable)
Comprend un condensateur solide de 35V 470uF

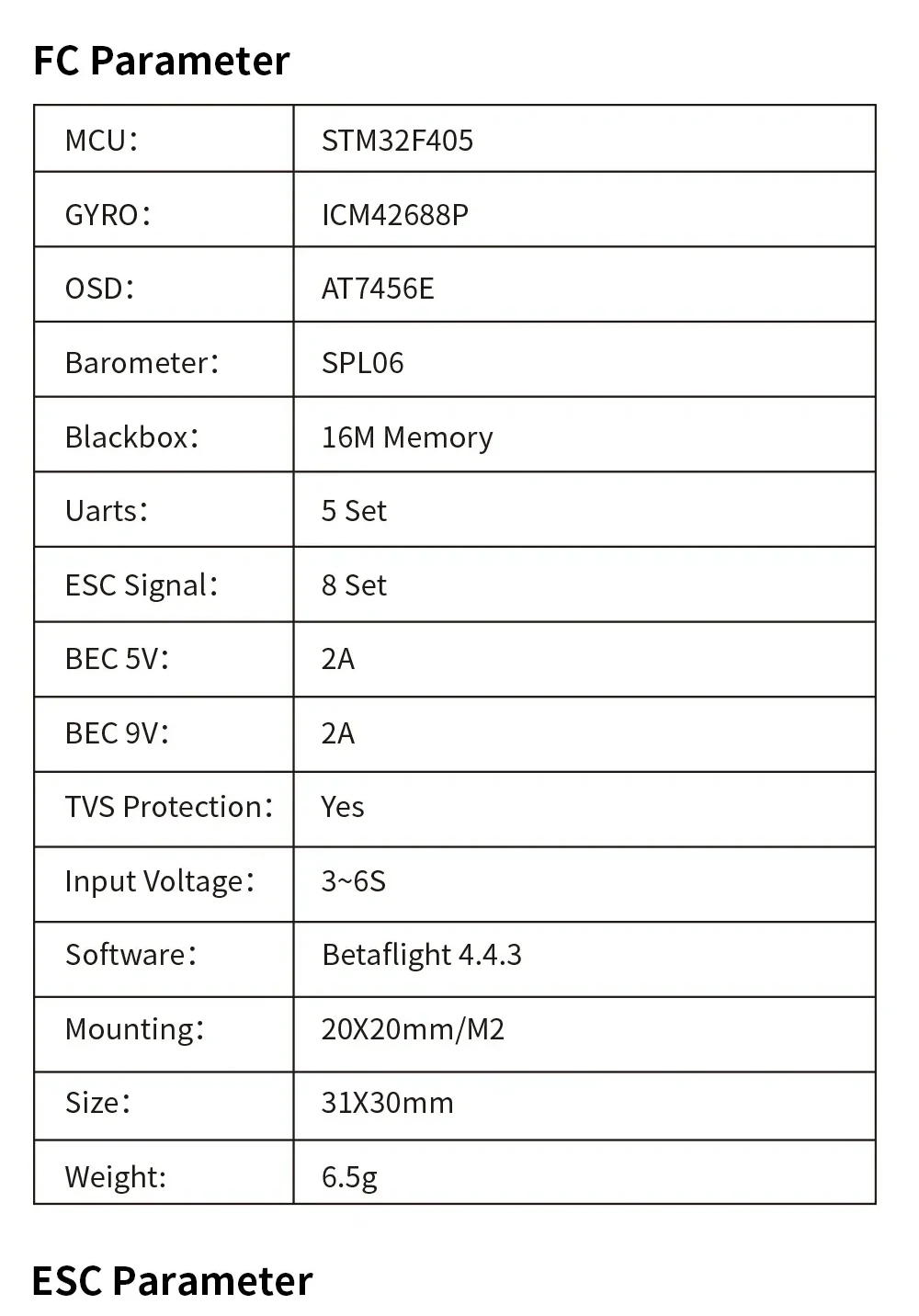

Spécifications

Contrôleur de vol (FC)

MCU	STM32F405
Gyro	ICM42688P
OSD	AT7456E
Baromètre	SPL06
Blackbox	Mémoire 16M
UARTs	5 Ensemble
Signal ESC	8 Ensemble
BEC 5V	2A
BEC 9V	2A
Protection TVS	Oui
Tension d'entrée	3~6S (version 8S disponible sur demande)
Logiciel	Betaflight 4.4.3 (également répertorié comme Betaflight/inav dans la spécification fournie)
Montage	20x20mm/M2
Taille	31x30mm
Poids	6.5g

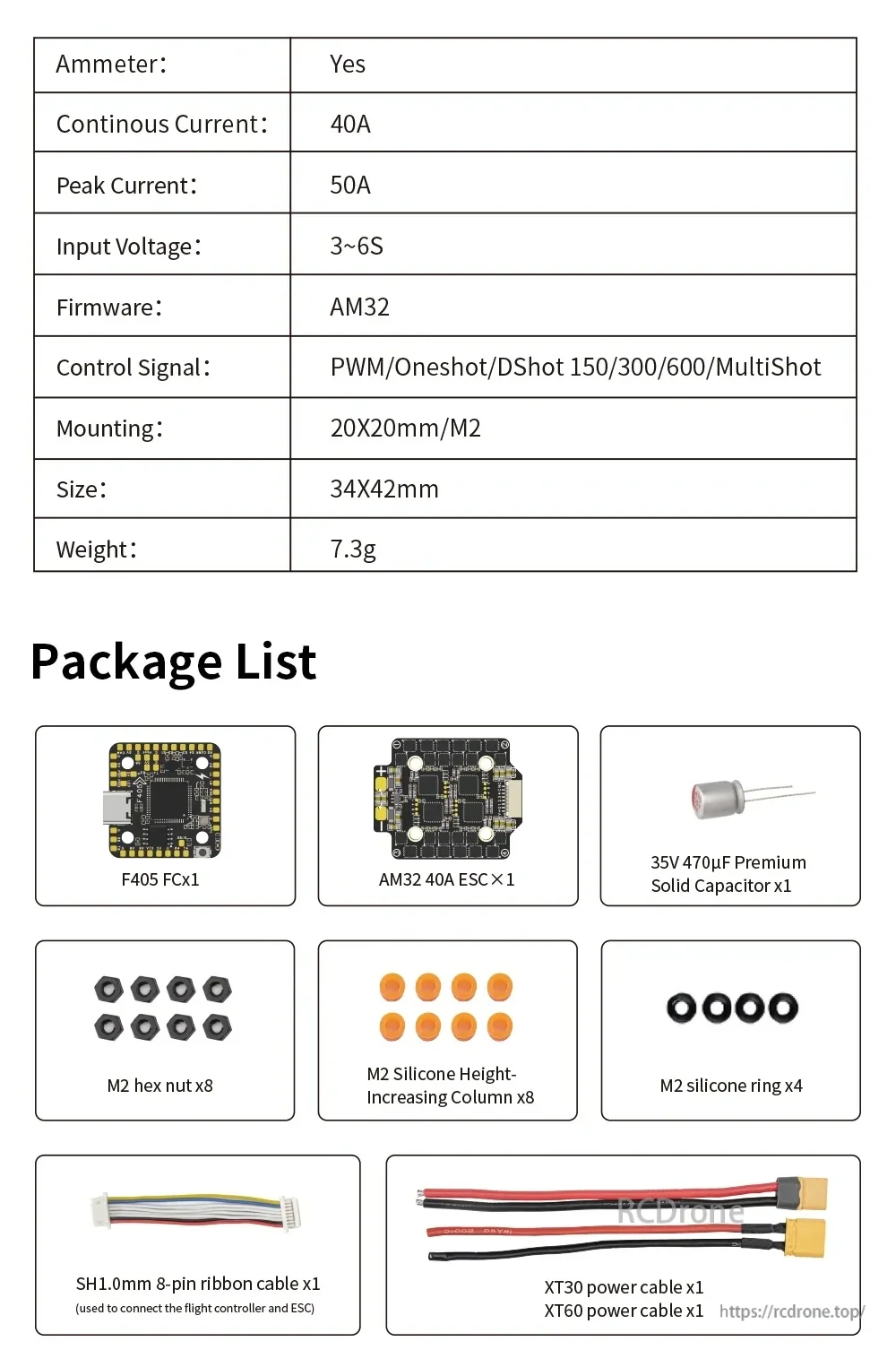

ESC (AM32)

CURR (Détection de courant)	Oui
Remarques	Aucune interface de retour, s'appuyant sur le contrôle de vol pour collecter la tension et le courant, la vitesse est transmise via dshot bidirectionnel.
Courant continu	40A (également indiqué comme 30-40A dans la spécification fournie)
Courant de pointe	50A (également indiqué comme 50-60A dans la spécification fournie)
Tension d'entrée	3~6S (version 8S disponible sur demande)
Firmware	AM32
Signal de contrôle / Protocole	PWM/Oneshot/DShot 150/300/600/MultiShot
Montage	20x20mm/M2
Taille	34x42mm (le diagramme montre 42mm x 34.5mm)
Poids	7.3g

Schémas de câblage

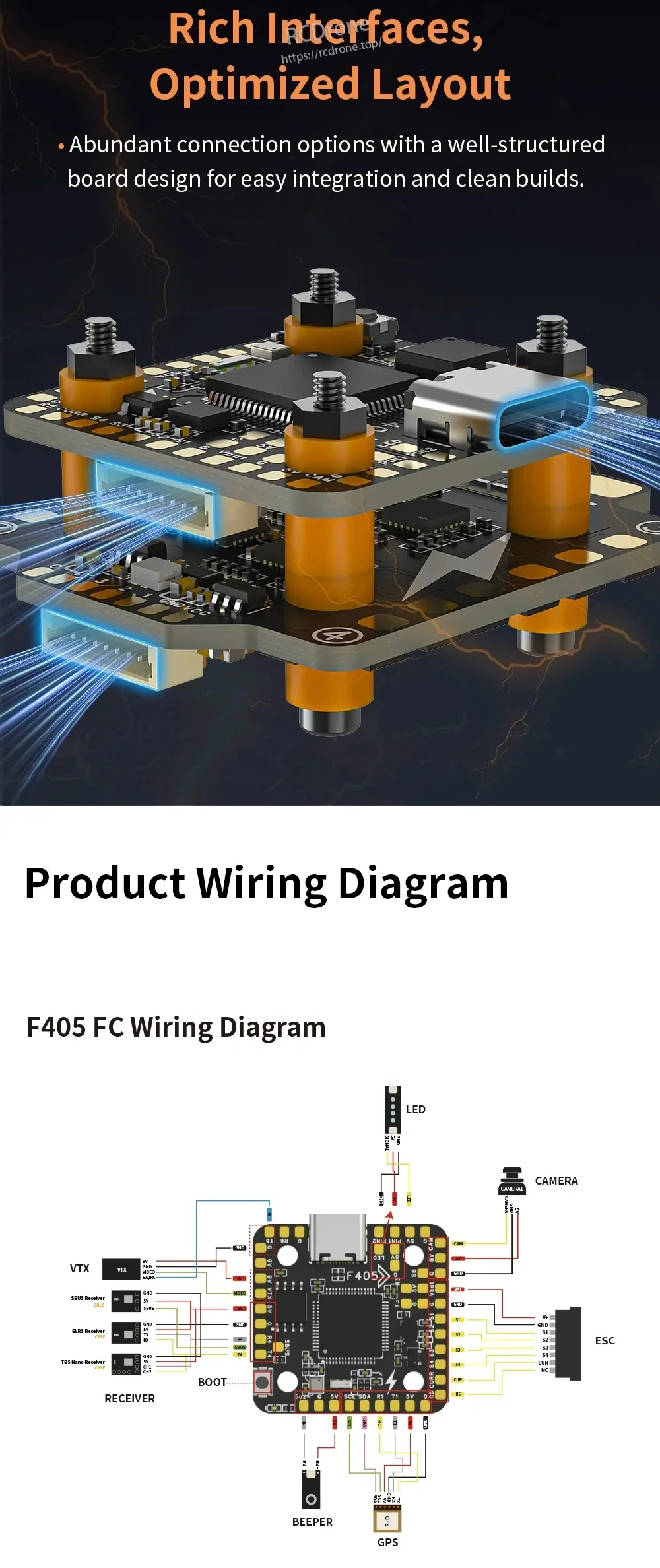

Schéma de câblage F405 FC fourni (les étiquettes incluent VTX, récepteur, caméra, GPS, beeper, LED, ESC, BOOT)

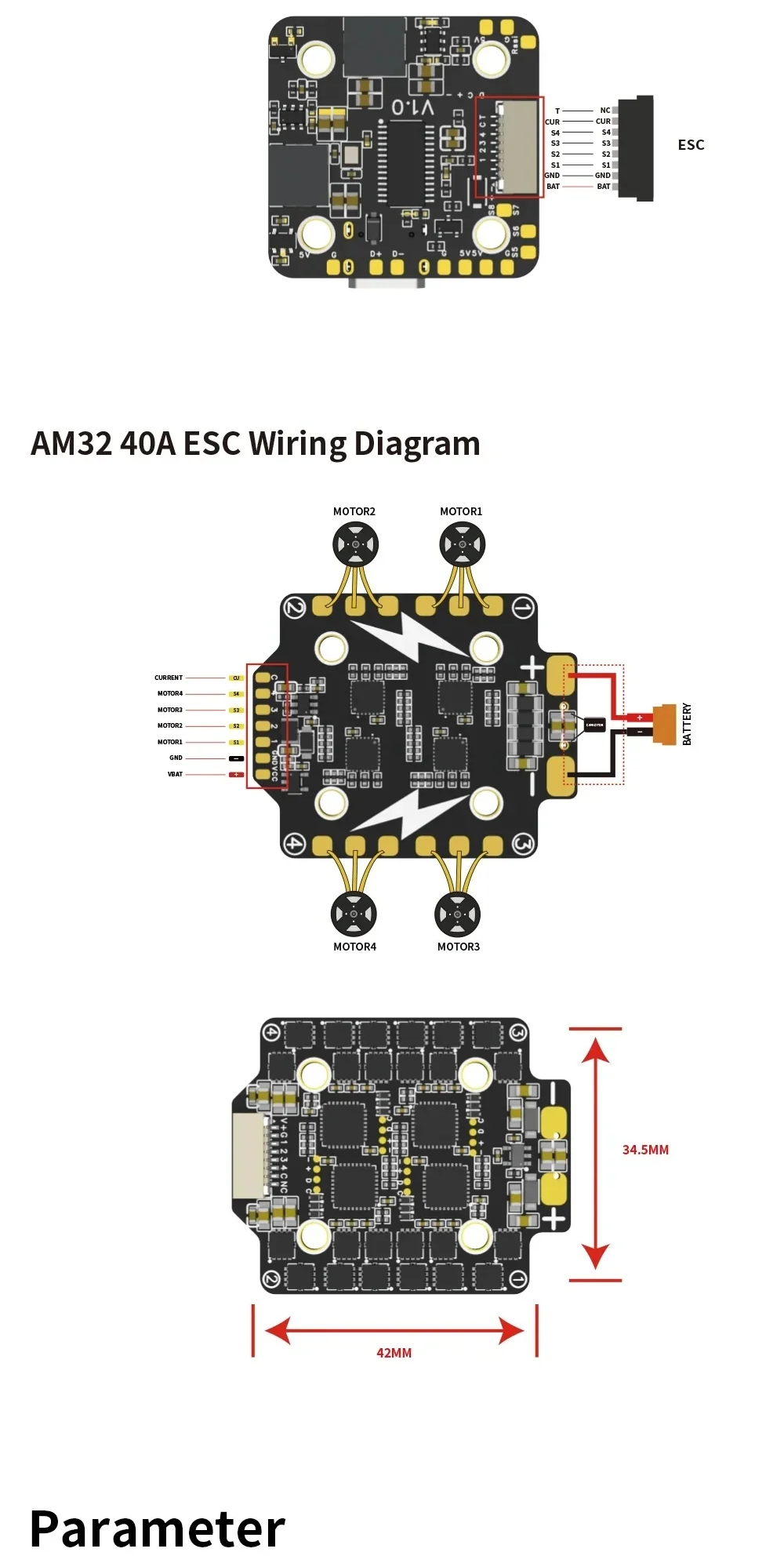

Schéma de câblage AM32 40A ESC fourni

Ce qui est inclus

F405 FC x1
AM32 40A ESC x1
Condensateur solide premium 35V 470uF x1
Écrou hexagonal M2 x8
Colonne en silicone M2 augmentant la hauteur x8
Anneau en silicone M2 x4
Câble ruban SH1.0mm 8 broches x1 (utilisé pour connecter le contrôleur de vol et l'ESC)
Câble d'alimentation XT30 x1
Câble d'alimentation XT60 x1

Téléchargements

Note sur le firmware : Comme ce firmware est encore en phase de test interne, seul le test de firmware hors ligne est disponible. Le firmware hors ligne a été mis à jour vers la dernière version. Betaflight_STM32F405 Dernière version (mis à jour 2026.1.20): Télécharger

PRÉRÉGLAGE F405 STACK : Télécharger

Pour obtenir de l'aide pour sélectionner le bon stack pour une construction ou pour résoudre des problèmes de câblage/firmware, contactez support@rcdrone.top or visitez https://rcdrone.top/.

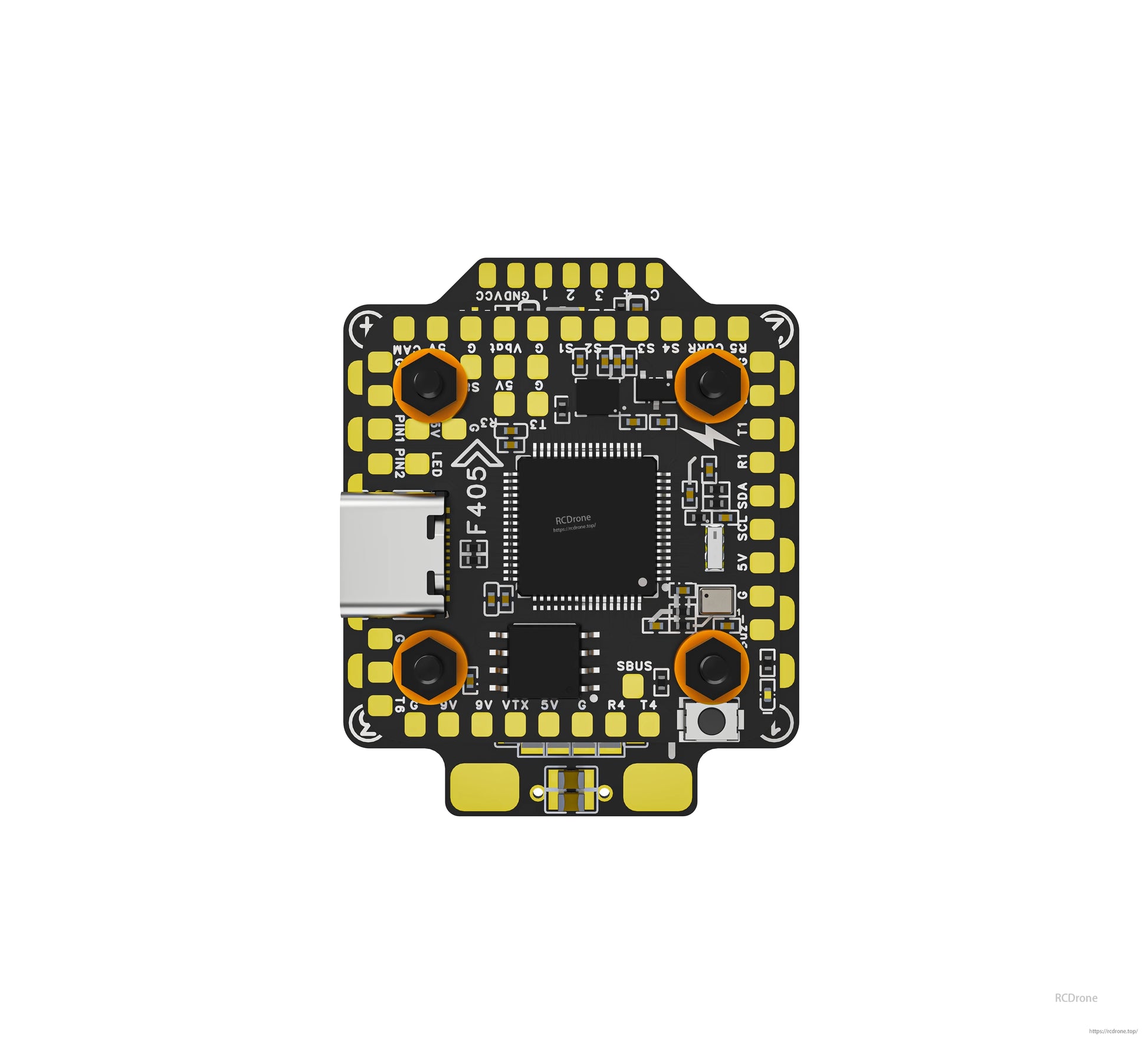

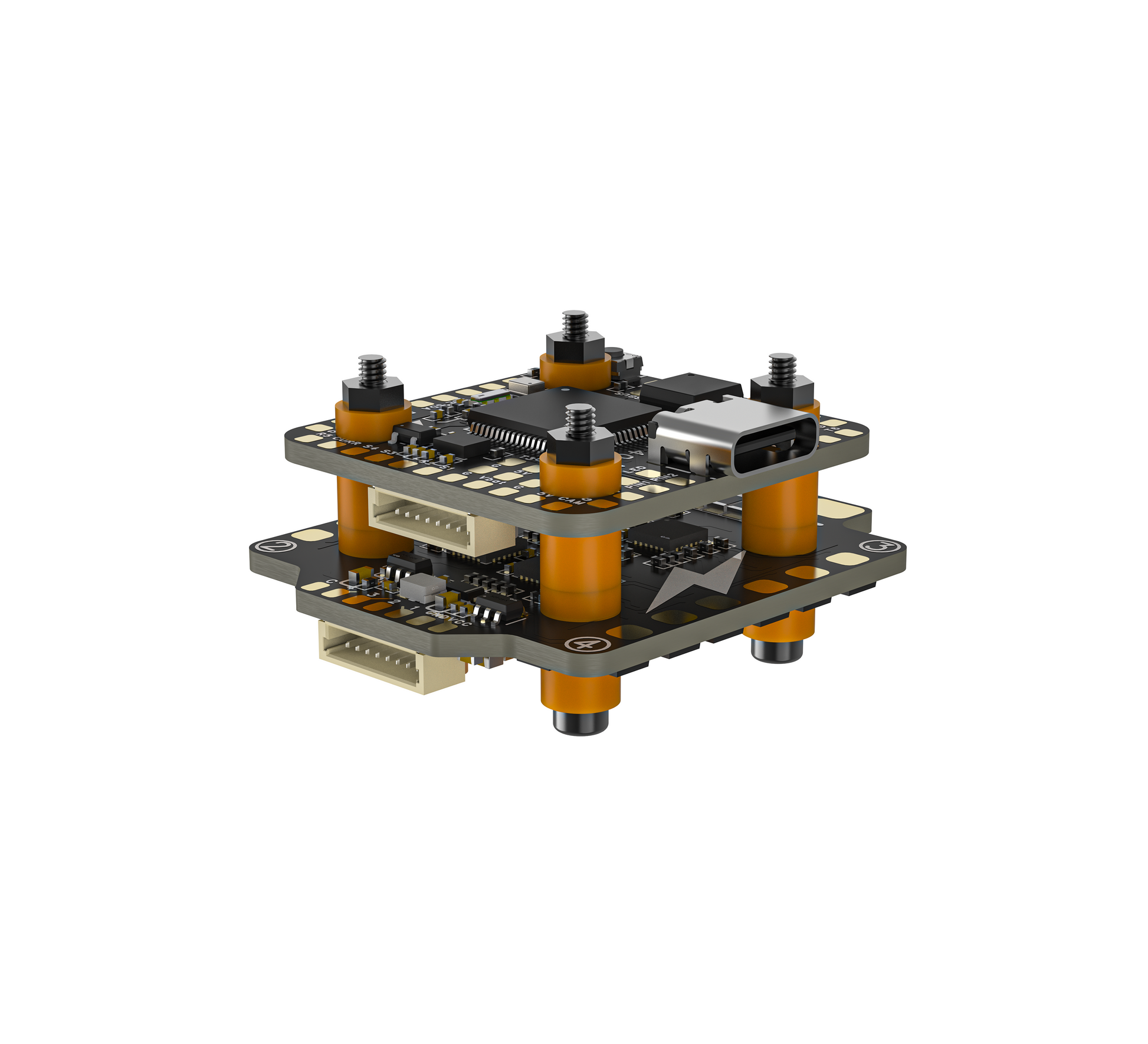

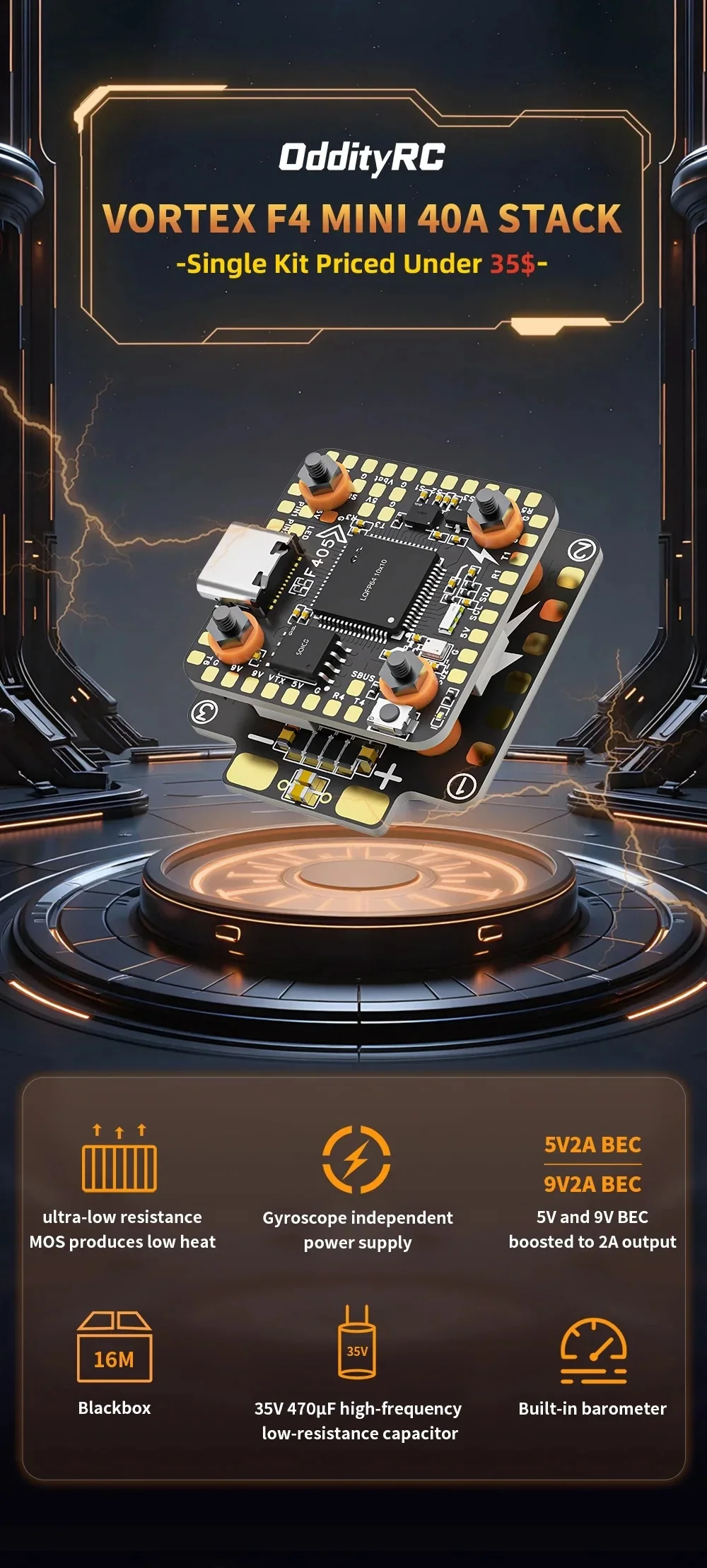

OddityRC F405 Mini 40A Stack (AM32) hero view with compact 20×20 flight controller and 4-in-1 ESC

Un stack compact 20×20 combinant un contrôleur de vol STM32F405 avec un ESC 32 bits AM32 40A 4-en-1 pour des constructions 3–6S.

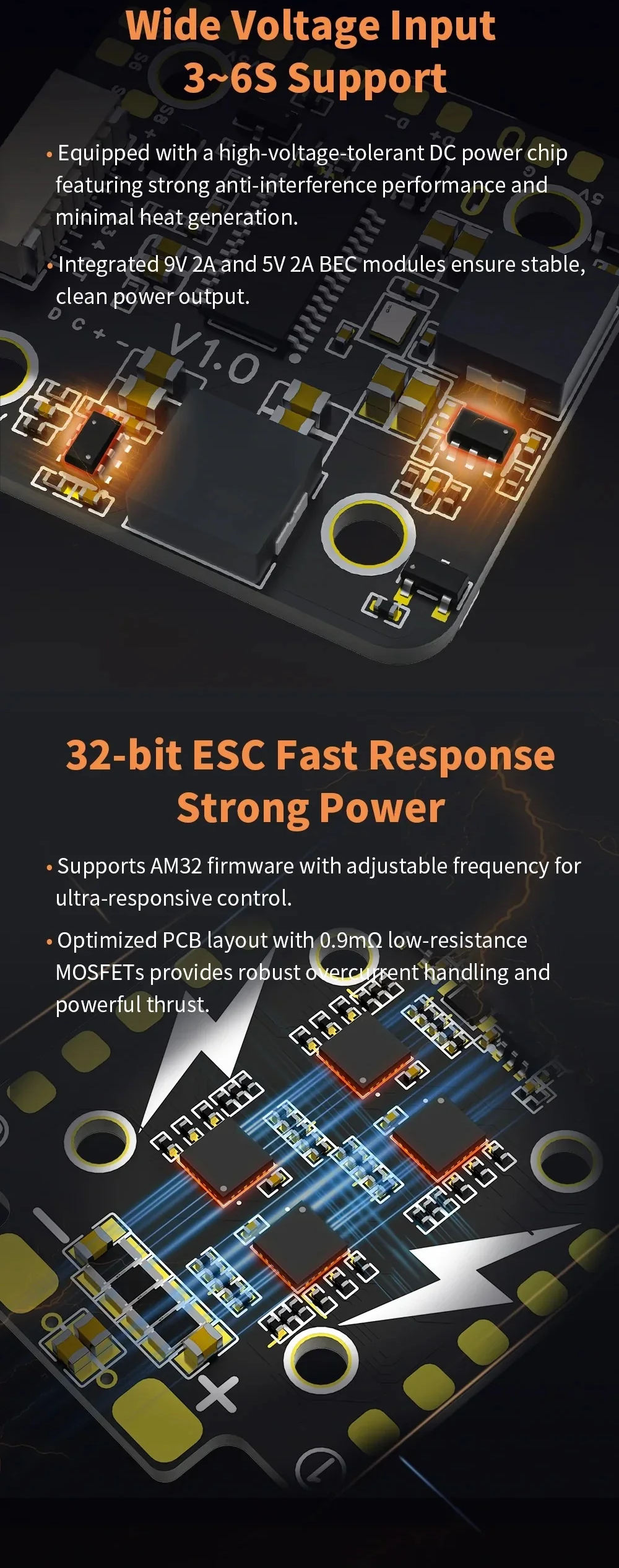

Wide voltage input 3–6S and 32-bit AM32 ESC fast-response feature graphic for the 40A stack

Conçu pour une entrée 3–6S et un ESC AM32 32 bits qui prend en charge les options de signal PWM/Oneshot/DShot courantes.

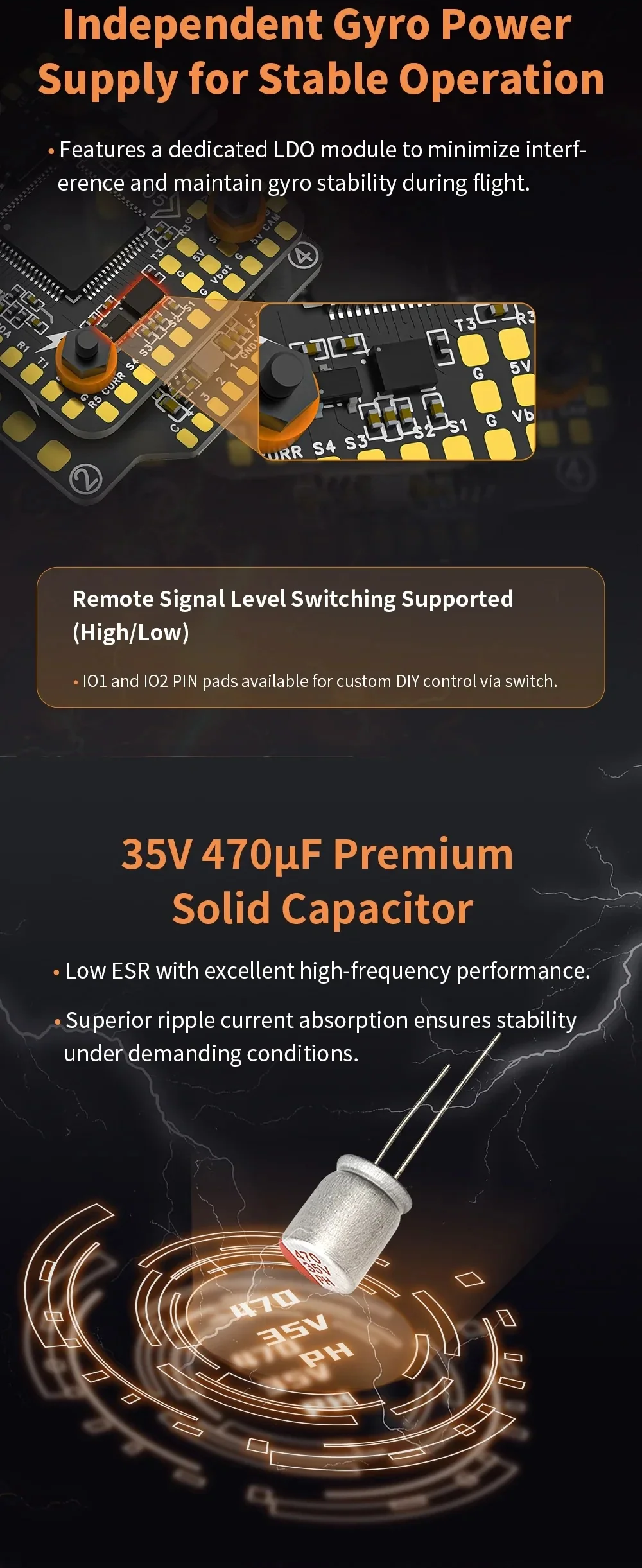

Independent gyro LDO power, remote signal level switching pads, and included 35V 470µF capacitor graphic

Alimentation gyro plus propre via un LDO dédié, des pads de commutation de niveau de signal haut/bas optionnels, plus un condensateur faible ESR de 35V 470µF dans la boîte.
