Contrôleur de vol BrotherHobby Returner F435 Betaflight 3S-8S, ICM42688, Type-C, Blackbox 16M

Aperçu

Le BrotherHobby Returner F435 est un contrôleur de vol Betaflight conçu pour des constructions 3S-8S, doté d'un MCU AT32F435RGT7, d'un IMU ICM-42688, d'un OSD intégré, d'un baromètre et d'une mémoire flash blackbox de 16M. Il utilise un port USB TYPE-C et fournit des sorties BEC indépendantes doubles (5V/2A et 10V/2A) pour alimenter des appareils FPV et des accessoires courants.

Caractéristiques clés

• CPU : AT32F435RGT7 (Fréquence : 288MHZ)
• IMU : ICM-42688 (gyroscope ICM42688 avec un taux d'échantillonnage de 8KHz)
• Prend en charge la communication de gaz numérique bidirectionnelle DShot
• Conception de carte à 6 couches, épaisseur de cuivre de 1OZ
• Alimentation BEC indépendante double : 10V2A + 5V2A (filtres LC ajoutés à l'alimentation 10V pour des dispositifs de transmission d'image plus stables)
• Support Blackbox : 16M (mémoire flash ; enregistre et stocke plus de journaux de vol)
• Prend en charge 8 sorties de moteur (sorties ESC M1-M8)
• Baromètre intégré (détection en temps réel de l'altitude de l'avion)
• DJI : Prend en charge l'insertion directe et le soudage ; prend en charge le bloc terminal d'insertion directe de l'unité aérienne DJI pour réduire la difficulté de soudage et améliorer la commodité d'installation
• Support IIC ; prend en charge LED externe
• Firmware cible : betaflight 4.5.0 BROTHERHOBBYF435

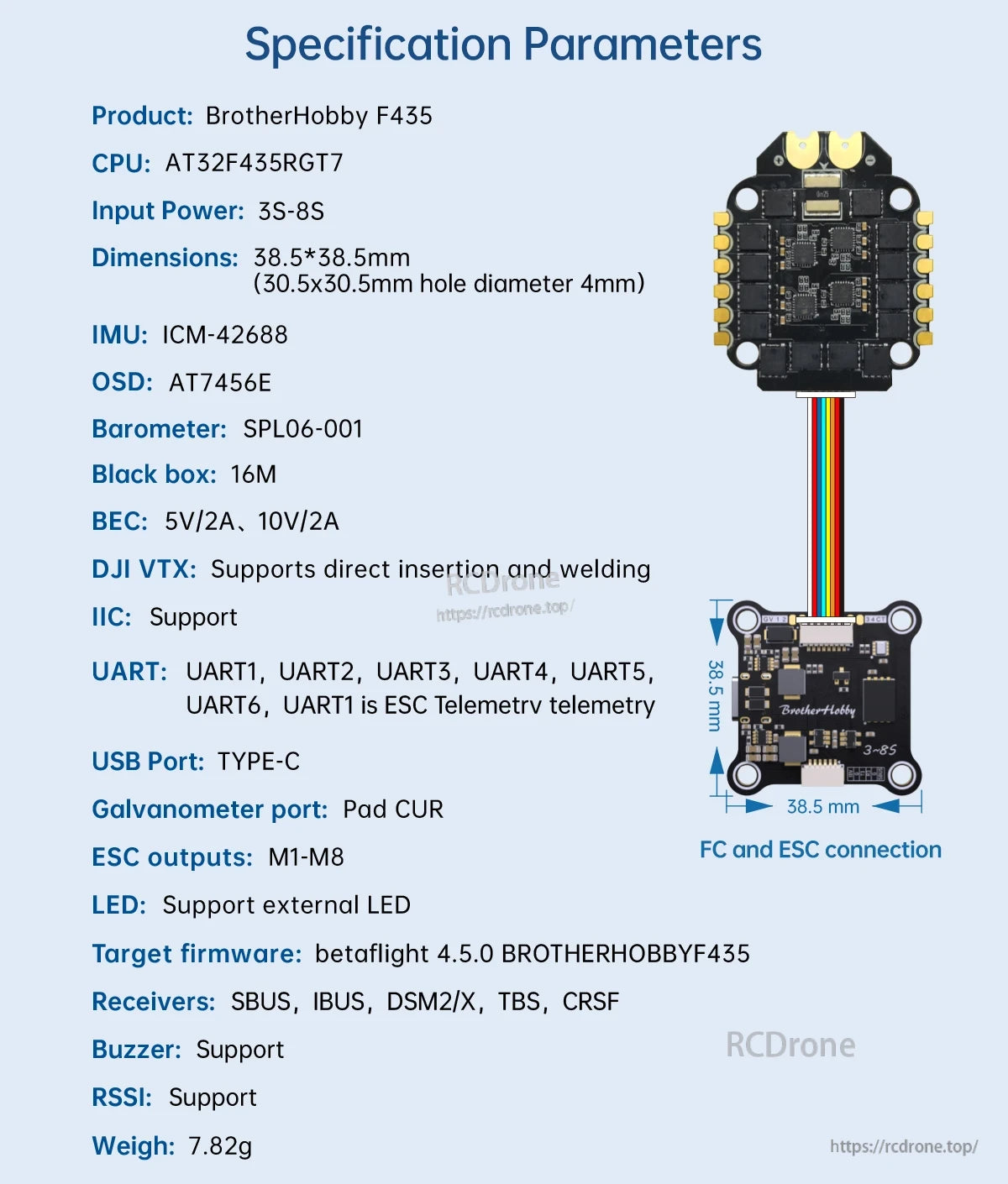

Spécifications

Ce qui est inclus

• Contrôleur de vol BrotherHobby F435
• Boîtier en silicone M3*8mm
• Câble plat SH 1.0mm 8 broches 15mm (30mm)
• Câble plat DJI 6 broches (80mm)

Applications

• Prend en charge les constructions de drones de 5 à 13 pouces
• Constructions multi-moteurs nécessitant jusqu'à 8 sorties de moteur (M1-M8)
• Sorties de puissance compatibles pour appareils 5V tels que caméras analogiques, transmission d'image analogique et bandes LED
• Intégration d'accessoires via IIC (e.g. , câblage GPS montré)

Notes d'installation

Définition de l'interface (comme étiqueté)

• GND: Le fil de terre est le pôle négatif de l'alimentation
• VCC: Interface de sortie du signal de détection de tension de batterie ; connecté au port de détection de tension de la batterie du contrôleur de vol ; la spécification de sortie est la tension de la batterie
• M1: Interface d'entrée pour le signal de gaz, correspondant au moteur n°1
• M2: Interface d'entrée pour le signal de gaz, correspondant au moteur n°2
• M3: Interface d'entrée pour le signal de gaz, correspondant au moteur n°3
• M4: Interface d'entrée pour le signal de gaz, correspondant au moteur n°4 moteur
• CUR: Interface de sortie du signal de détection de courant; connecté au port de détection de courant du contrôle de vol
• TEL: Interface de télémétrie

Précautions spéciales pour les récepteurs SBUS

• Lors de l'utilisation d'un récepteur SBUS, la ligne de signal SBUS du récepteur doit être connectée au pad SBUS à l'avant du contrôle de vol (qui utilise le port série 2 en interne).
• Si vous utilisez le terminal DJI sky en même temps et que vous connectez le terminal sky au contrôle de vol via le connecteur dédié à 6 broches à l'arrière du contrôle de vol, déconnectez la ligne de signal SBUS du câble à ruban du terminal sky du contrôle de vol; sinon, le récepteur SBUS ne sera pas reconnu normalement.
• Des pinces peuvent être utilisées pour retirer la tête de fil SBUS du terminal du câble à ruban à 6 broches (ou couper directement ce fil) et isoler la tête de fil.

Précautions spéciales pour les récepteurs ELRS

• Connexion suggérée : TX et RX du récepteur ELRS aux bornes T2 et R2 du contrôleur de vol.
• Lors de l'utilisation de l'extrémité DJI en même temps, certains récepteurs ELRS peuvent ne pas être reconnus correctement. Si cela se produit, déconnectez la ligne de signal SBUS du câble ruban de l'extrémité du ciel du contrôleur de vol.
• Des pinces peuvent être utilisées pour retirer la tête de fil SBUS du terminal du câble ruban à 6 broches (ou couper directement ce fil) et isoler la tête de fil.

Pour des questions de câblage ou des vérifications de compatibilité avant l'achat, contactez support@rcdrone.top or visitez https://rcdrone.top/ .

Détails

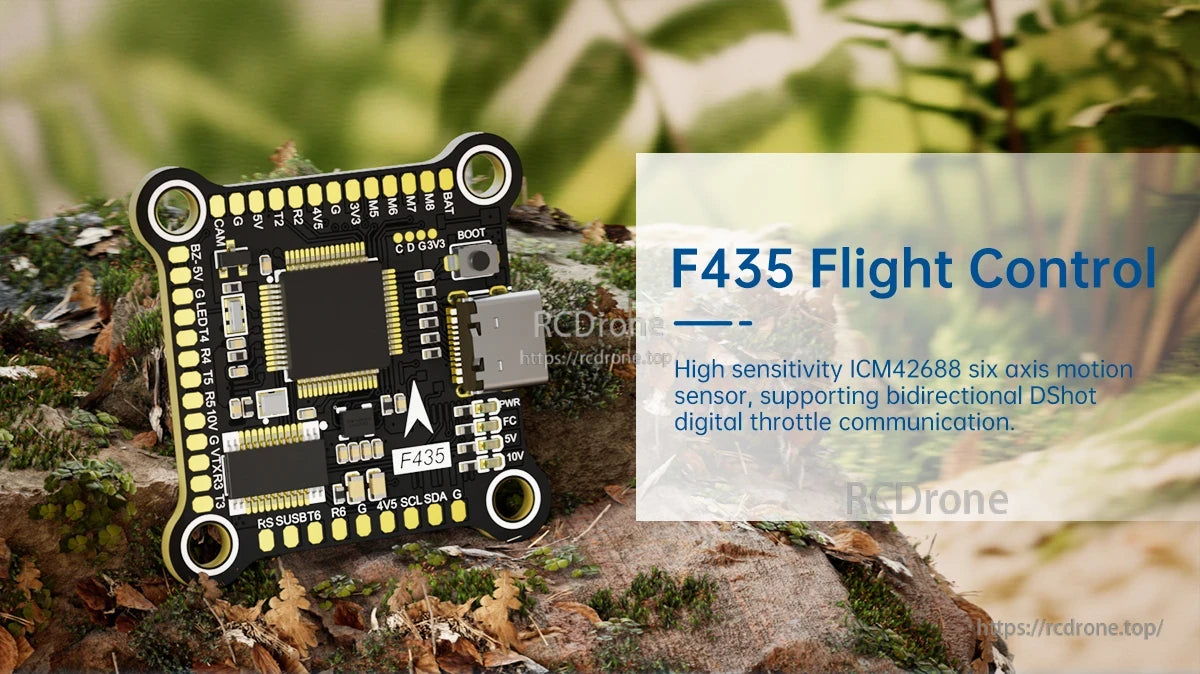

Le contrôleur de vol Returner F435 utilise un capteur de mouvement ICM42688 à 6 axes et prend en charge le DShot bidirectionnel pour la communication de gaz numérique.

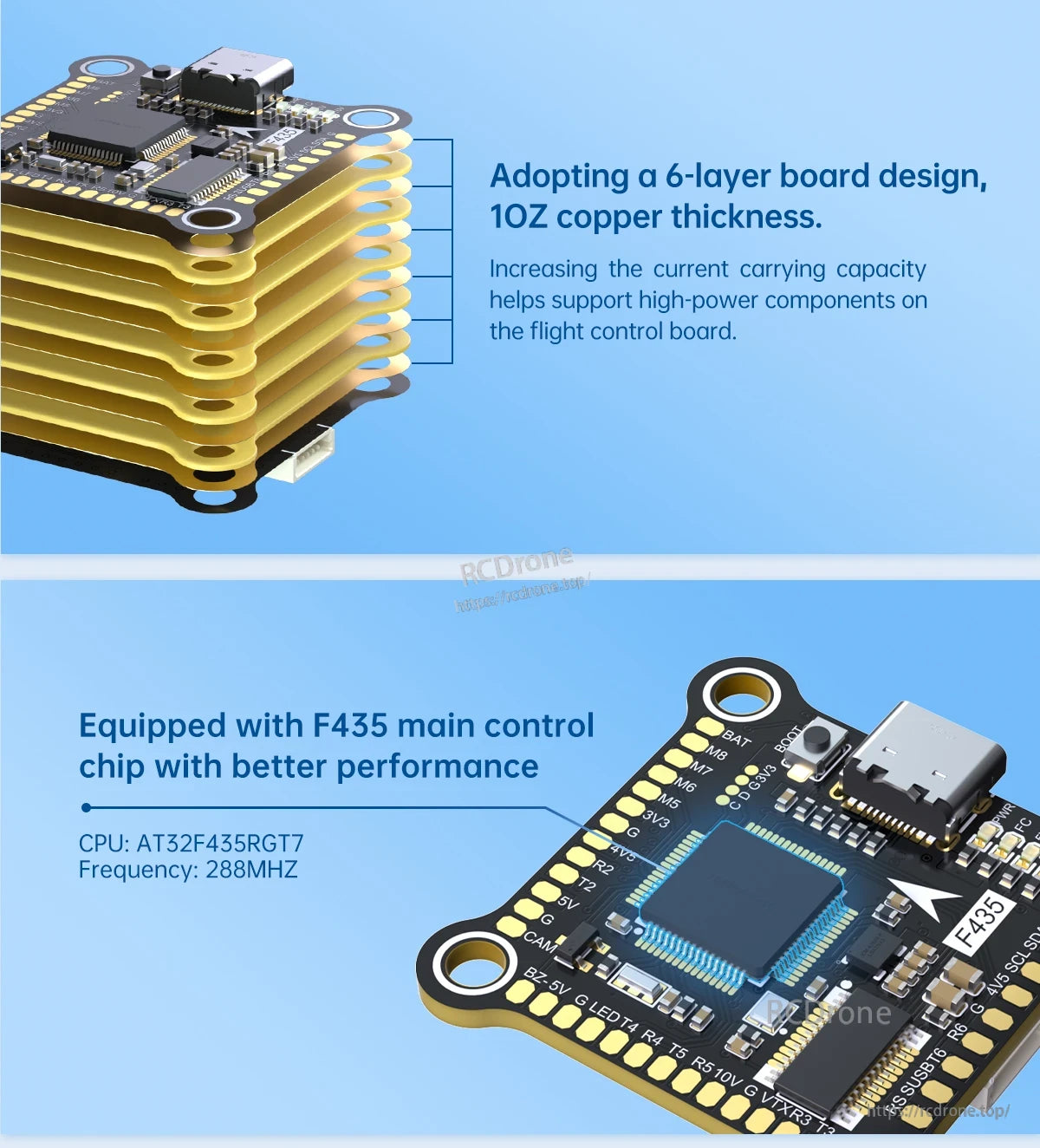

Le contrôleur de vol Returner F435 utilise une carte en cuivre à 6 couches de 10 oz et un MCU AT32F435RGT7 (288 MHz) avec un port USB-C pour la configuration.

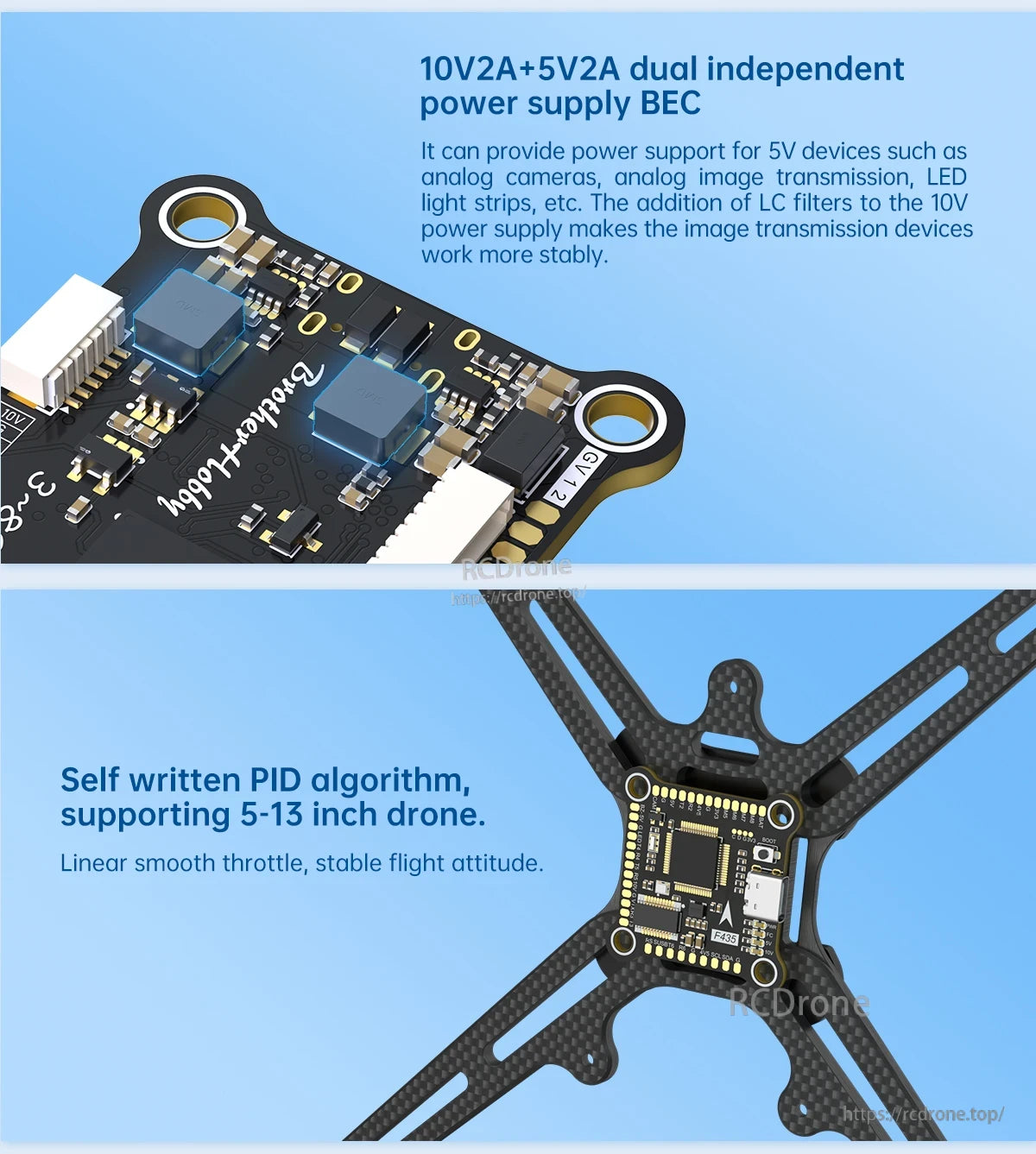

Le contrôleur de vol BrotherHobby Returner F435 fournit des sorties BEC indépendantes de 10V/5V et un port USB-C pour un câblage simple sur des constructions de 5 à 13 pouces.

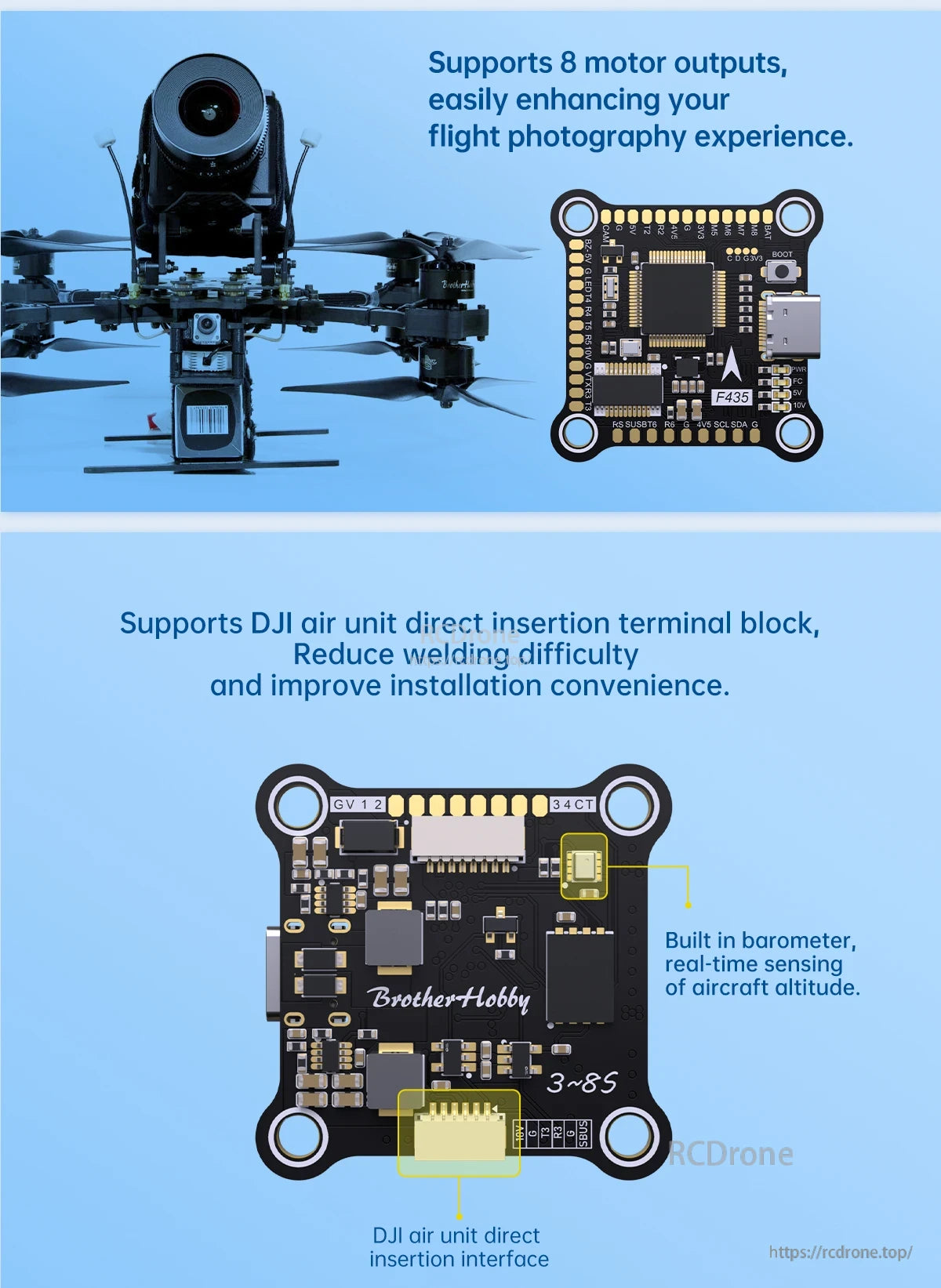

Le contrôleur de vol Returner F435 utilise une connexion USB-C, prend en charge jusqu'à 8 sorties de moteur et comprend une interface d'insertion directe pour l'unité DJI Air.

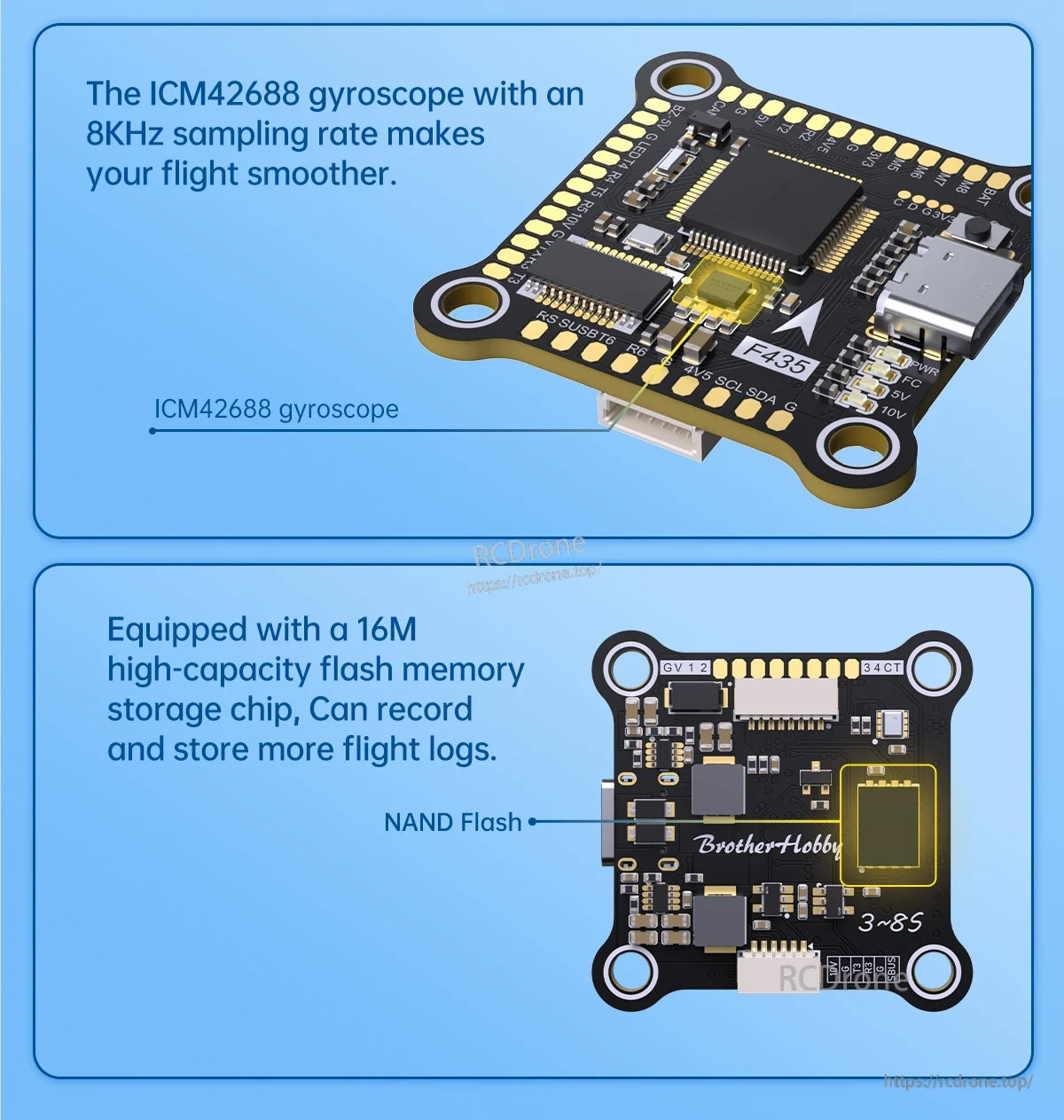

Le contrôleur de vol Returner F435 associe un gyroscope ICM42688 (échantillonnage à 8 kHz) avec 16 Mo de mémoire flash embarquée pour stocker plus de journaux de vol.

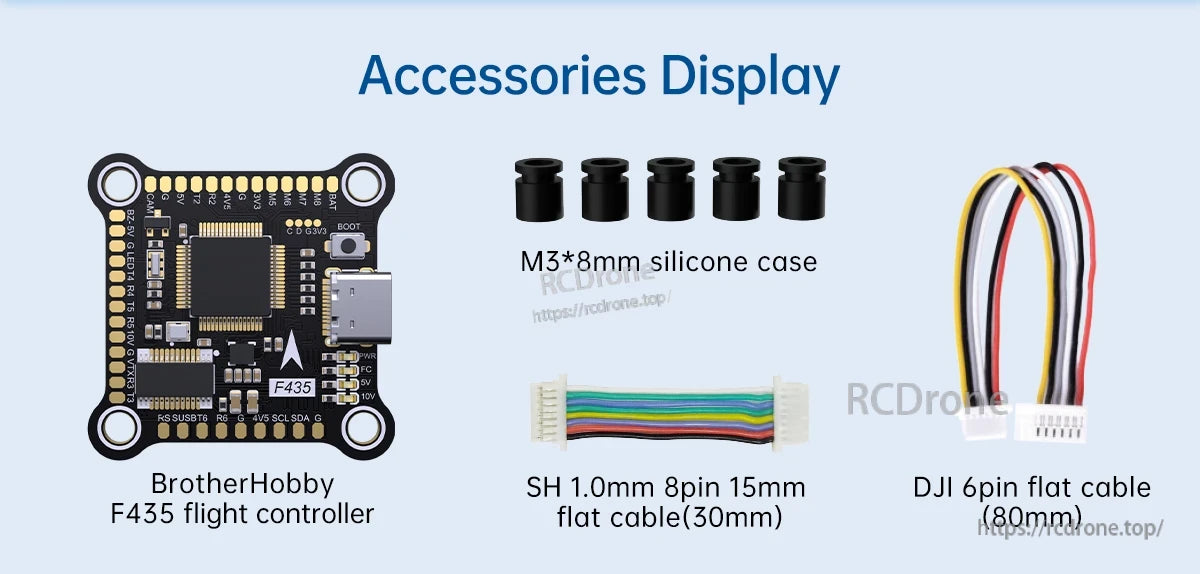

Le contrôleur de vol BrotherHobby Returner F435 comprend des passe-fils en silicone M3×8mm ainsi qu'un câble plat SH 1.0mm à 8 broches et un câble plat DJI à 6 broches pour un câblage propre.

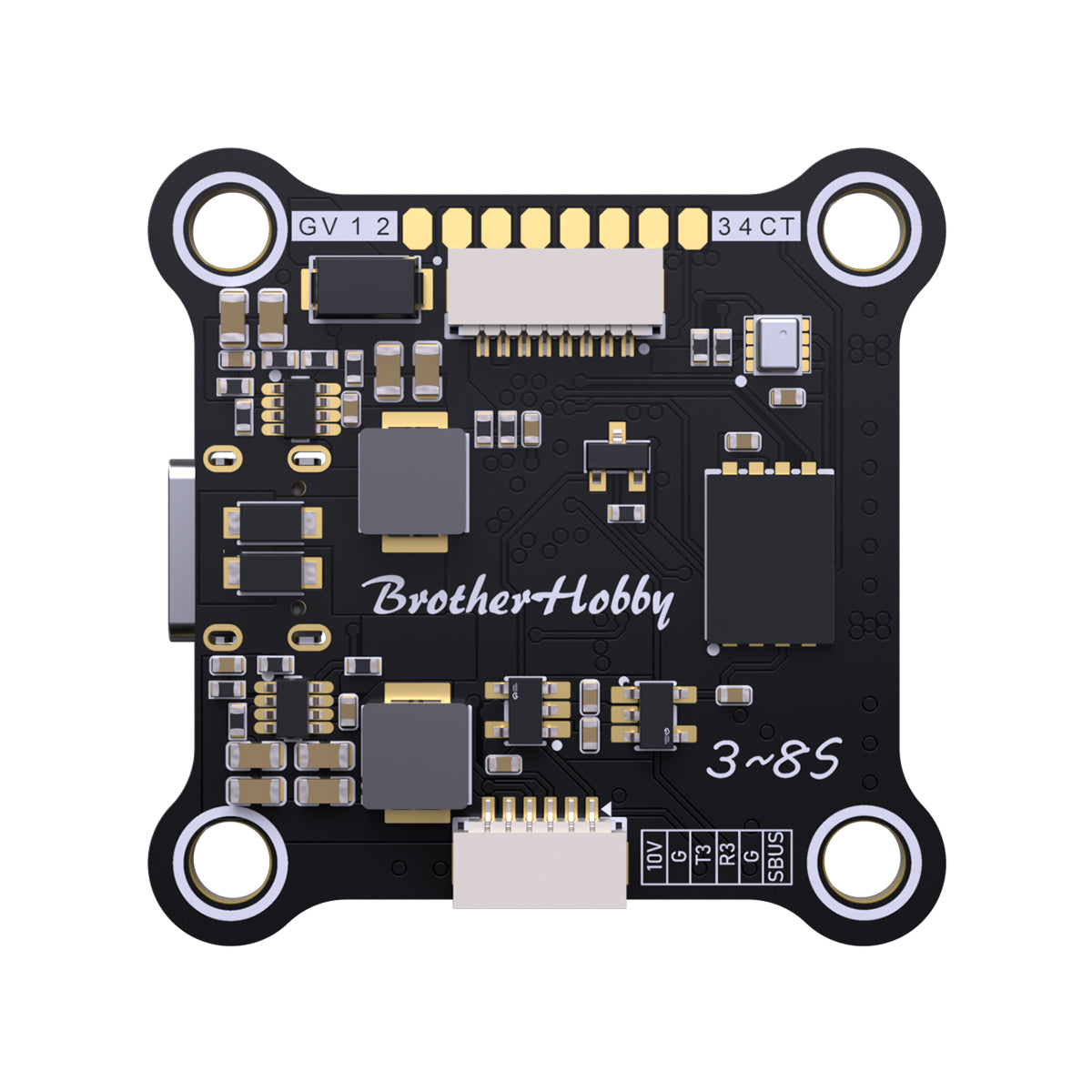

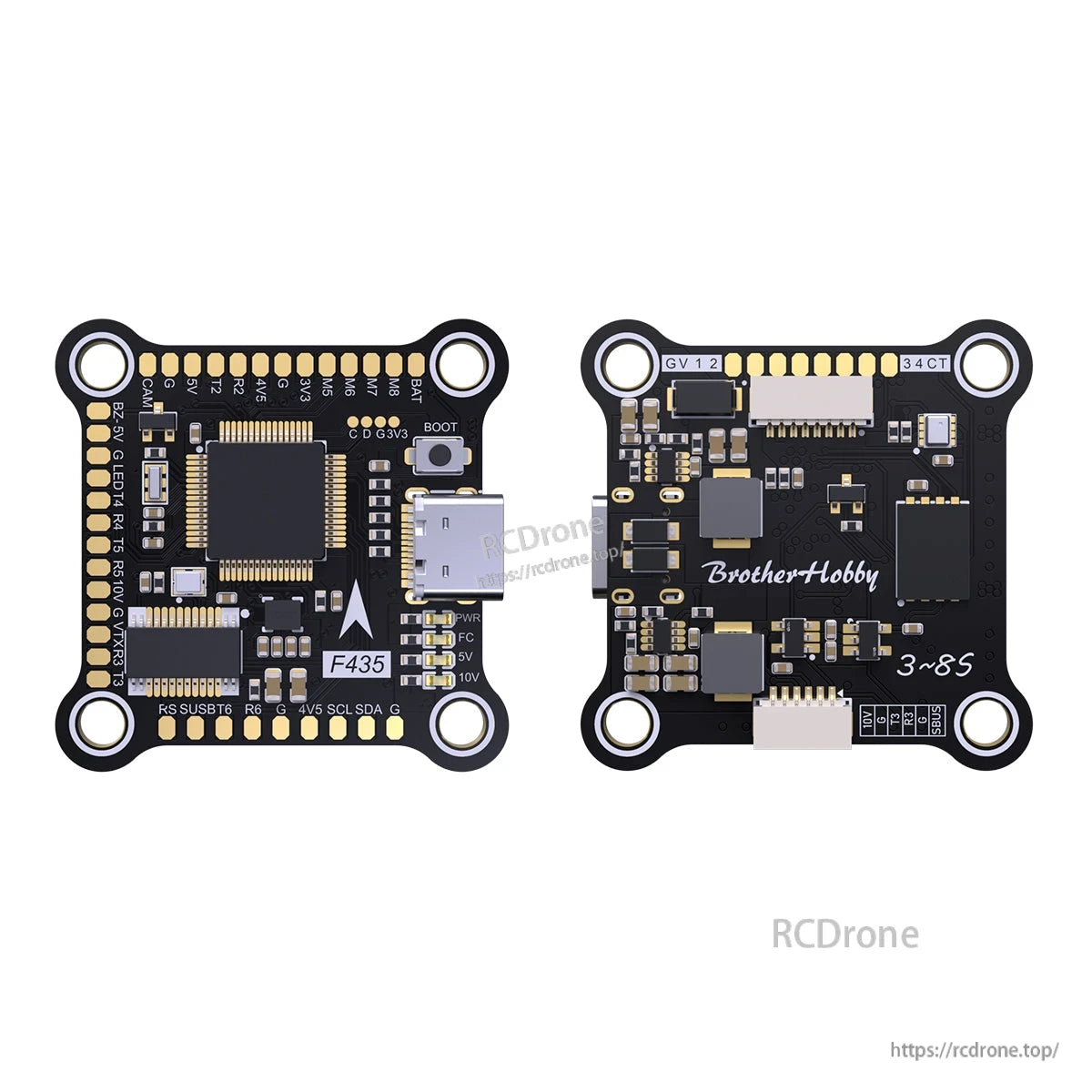

Le BrotherHobby Returner F435 utilise un port USB de type C et un connecteur de câble ruban pour un agencement de câblage propre entre le contrôleur de vol et l'ESC.

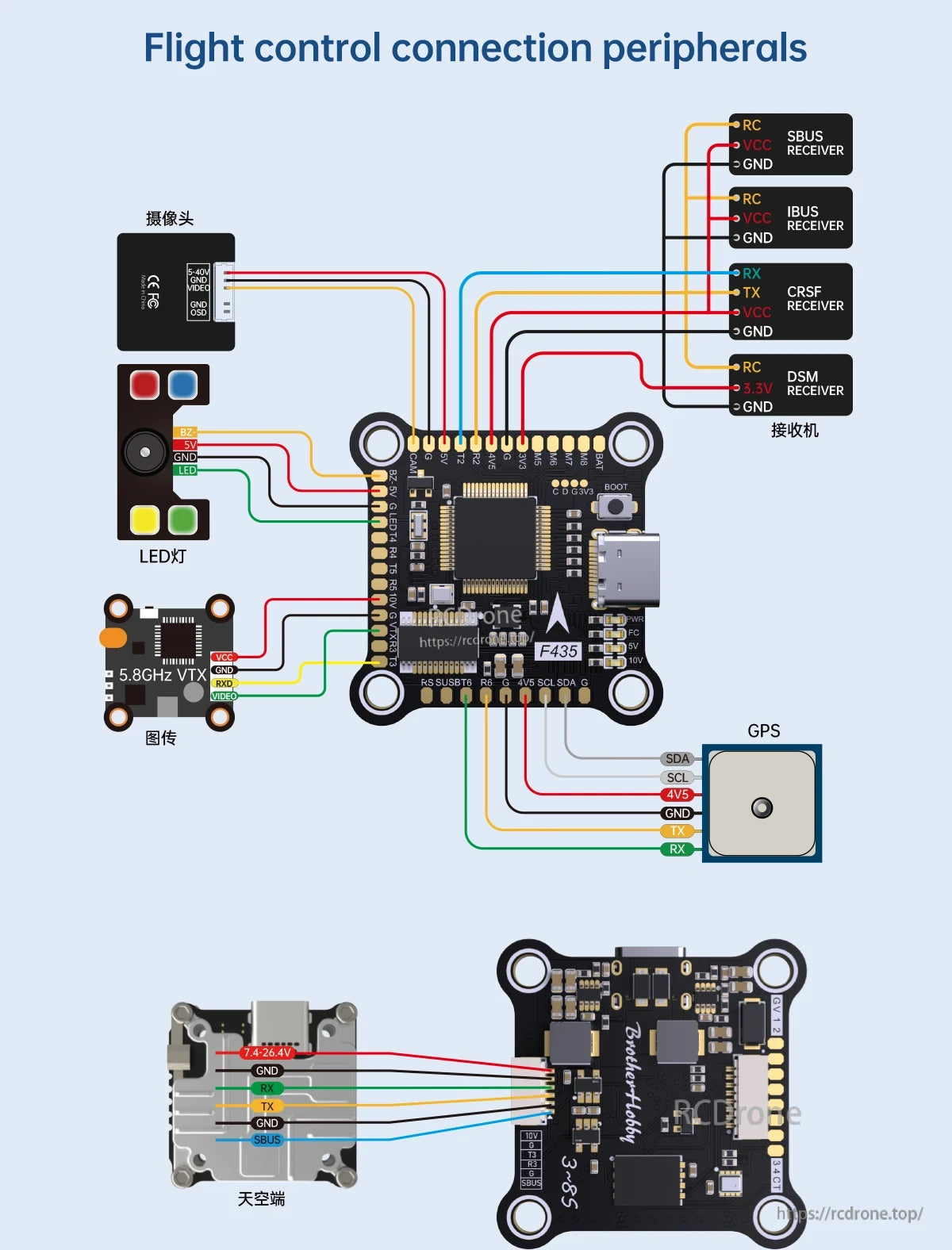

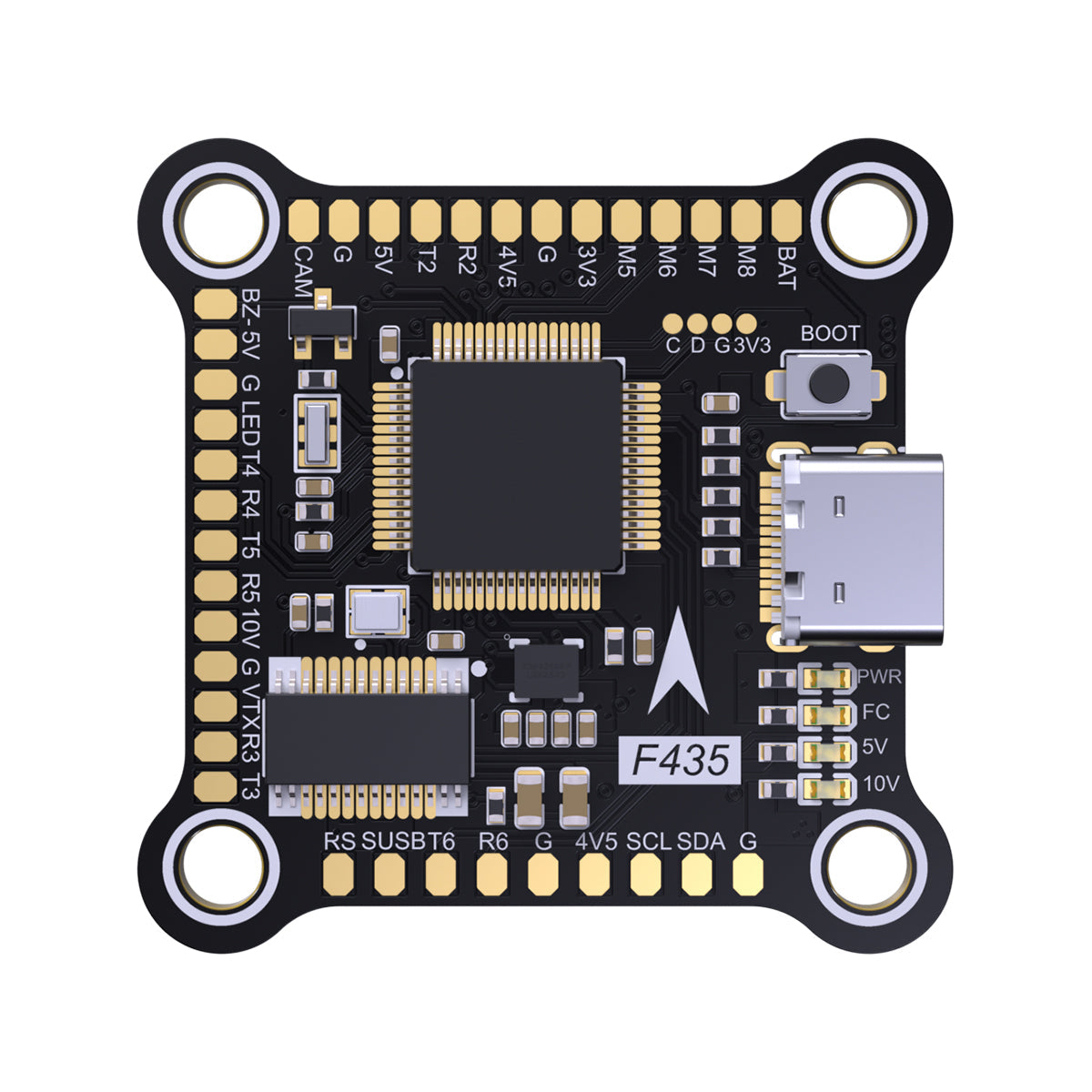

Le contrôleur de vol Returner F435 fournit des pads clairement étiquetés pour les récepteurs SBUS/iBUS/CRSF/DSM ainsi que pour le câblage GPS, VTX, caméra et LED.

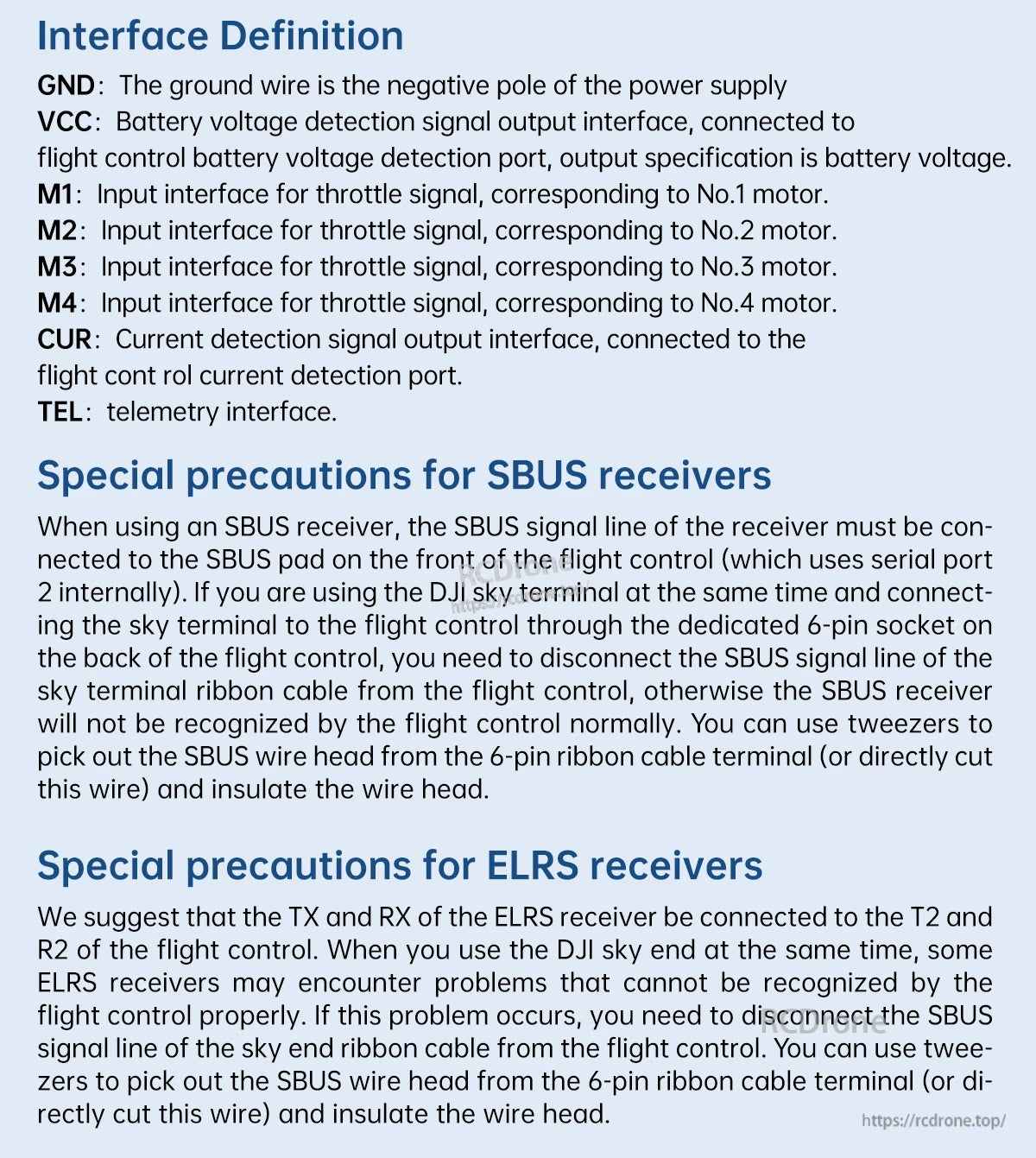

Le guide de câblage du Returner F435 répertorie des touches comme GND, VCC, M1–M4, CUR et TEL, ainsi que des précautions de configuration pour les récepteurs SBUS et ELRS.
