Placa Carrier A203v2 para NVIDIA Jetson Nano/Xavier NX/TX2 NX com M.2 Key M/E, GbE, USB 3.0, HDMI, CSI, -25–65°C

Visão Geral

A placa de suporte A203v2 é uma placa de suporte melhorada e ampliada para os módulos NVIDIA Jetson Nano, Xavier NX e TX2 NX (módulos não incluídos). Integra ricas interfaces periféricas, incluindo Ethernet, USB, HDMI, câmera CSI, armazenamento M.2 e expansão sem fio M.2 para suportar implementações de robótica AI de ponta a ponta e computação de borda em setores como manufatura, logística, retalho e agricultura. O seu design compacto de 87mm x 52mm x 26mm e a temperatura de operação de -25℃ a 65℃ são adequados para análises de vídeo e plataformas robóticas, como UAVs, barcos não tripulados e submarinos não tripulados.

Principais Características

• Placa de suporte para NVIDIA Jetson Nano/Xavier NX/TX2 NX com conector de módulo de 260 pinos.
• Rede: 1x Ethernet Gigabit (10/100/1000M) via RJ-45.
• USB: 2x USB 3.0 Tipo-A, 1x USB 3.0 de 0.5mm de passo 20 pinos ZIF, 1x USB 2.0 Micro-B.
• Vídeo I/O: 1x conector de câmera CSI e 1x conector HDMI vertical em ângulo reto.
• Expansão de armazenamento: 1x M.2 Chave M (2242) e 1x slot para cartão MicroSD.
• Expansão sem fios: 1x M.2 Chave E (PCIe 2230) para módulos Wi-Fi/Bluetooth.
• Refrigeração e temporização: 1x conector de ventoinha Picoblade e 1x RTC 3V (2-pinos).
• Conectores multifuncionais: 1x 2.0 pitch 40-pinos (UART, GPIO, SPI, etc.) e 1x 2.0 pitch 14-pinos (Reset, CAN, Recuperação, etc.).
• Fonte de alimentação: entrada DC 9–20V @ 7A (imagem), jack DC 12V/5A; conector de alimentação DC XT30.
• Mecânico: 87mm x 52mm x 26mm; peso 100g (imagem).

Especificações

Notas

• Ao usar o Jetson Nano, o M.2 Key E não pode funcionar; use o M.2 Key M em vez disso.
• Ao usar o Jetson Nano, o CAN não pode funcionar.
• Para gravar o sistema operativo no módulo: entre no modo de recuperação, localize o IO de 14 pinos no A203v2 e ligue o Pino 3 (RECOVERY) ao GND com um fio jumper.

Aplicações

• Robô Móvel Autónomo (AMR)
• Análise de Vídeo com IA
• Visão de Máquina
• IA Generativa

O que está incluído

Documentos

• Especificação da Placa de Suporte A203 V2
• Parte Superior A203 V2View.dwg
• Parte Inferior A203 V2View.dwg
• PINO A203description.pdf
• Arquivo 3D A203
• Cartão SD da placa de suporte
• Comparações de Dispositivos e Placas de Suporte NVIDIA Jetson
• Catálogo de Hardware NVIDIA Jetson da Seeed

Código ECCN/HTS

Detalhes

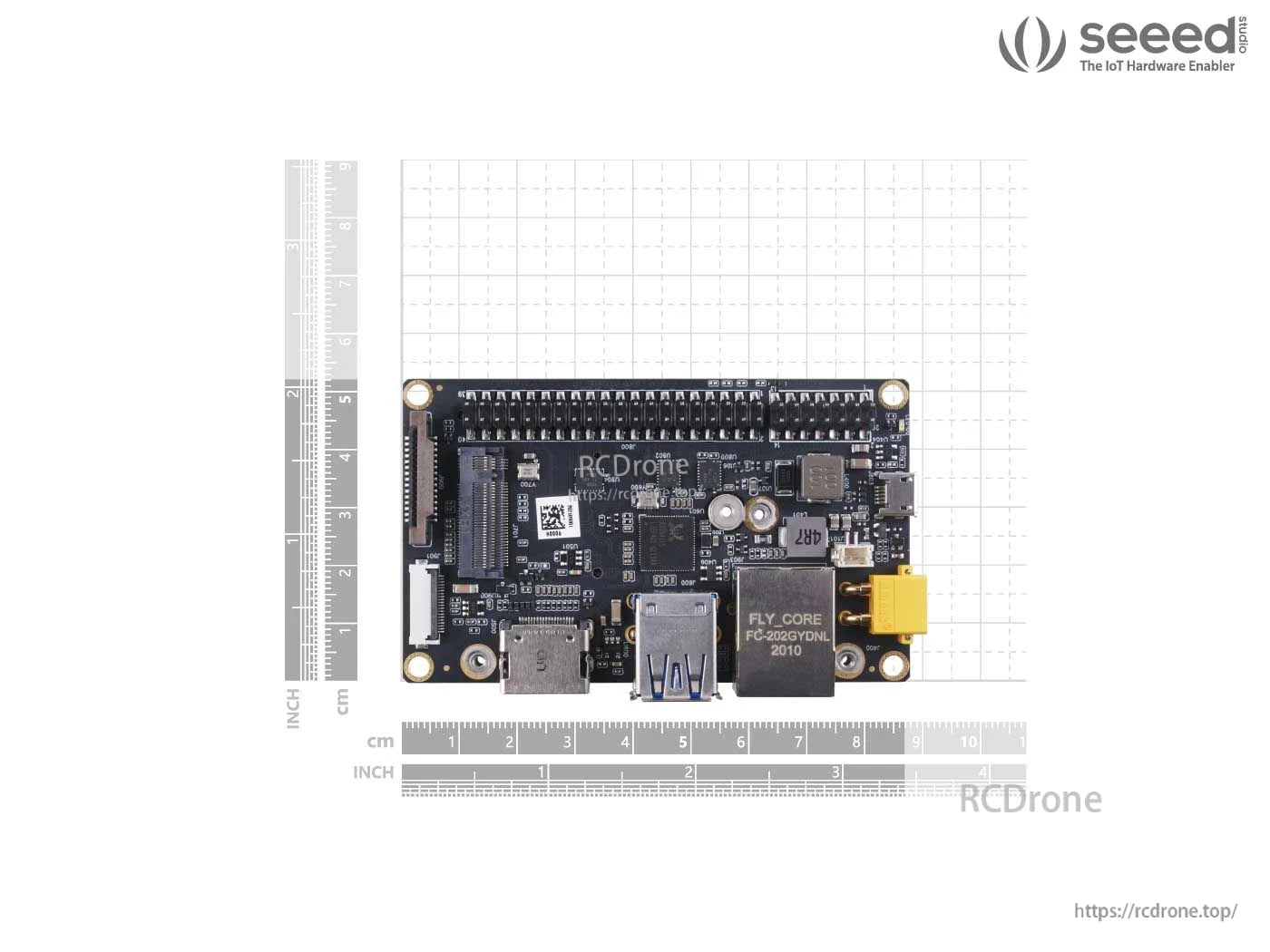

A placa de suporte A203v2 é compatível com Jetson Xavier NX/Nano/TX2, apresentando conector de 260 pinos, USB 3.0, HDMI, M.2, RJ-45, CSI e GPIO. Funciona de -25°C a 65°C, pesa 100g, ideal para aplicações de robótica e visão computacional.

A placa de expansão A203v2 oferece alimentação DC, Ethernet, USB 3.0, HDMI, M.2 SSD, CSI e múltiplos conectores como interfaces multifuncionais de 40 pinos e 14 pinos. (30 palavras)

A203v2 placa de expansão com slot para SD, chave E M.2, ventilador e conector de 260 pinos rotulado.
