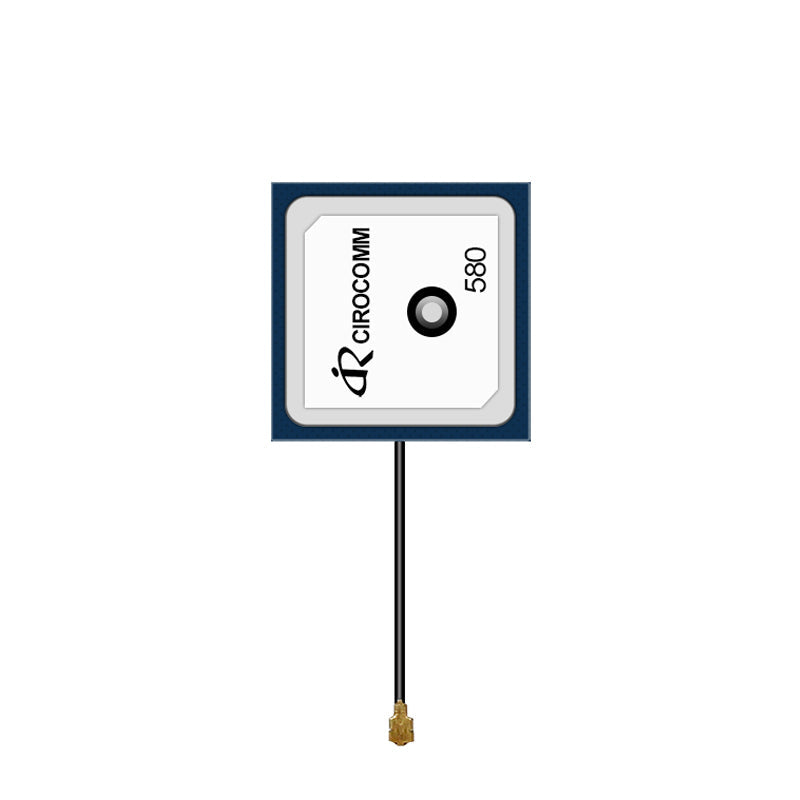

Beitian BT-580 GPS L1 Active GNSS Antenna 28×28mm IPEX

Visão Geral

A Beitian BT-580 é uma antena GNSS de patch cerâmico ativo para instalações de posicionamento de drones e industriais onde é necessária uma antena GPS L1 compacta com amplificação integrada. Utiliza uma interface IPEX com um cabo coaxial curto e é projetada para recepção estável com baixo VSWR.

Principais Características

Antena cerâmica ativa GPS L1, 1575.42MHz
Ganho LNA: 28±2dB
Baixo VSWR: <1.5
Impedância de 50Ω
Conector IPEX com cabo de 1.13 (5cm; personalizável)
Temperatura de operação: -40°C a +85°C
Temperatura de armazenamento: -40°C a +85°C
Humidade (grau de molhado): 40%~95%

A personalização de conectores e cabos é suportada (exemplos mostrados incluem TNC-J/TNC-K, SMA-J/SMA-JW, MCX-JW, MMCX-JW e IPEX com tipos de cabos comuns como 50-3 / 316 / 174 / 178 / 1.13). Para ajuda na seleção ou pedidos de personalização, contacte [email protected] or visite https://rcdrone.top/.

Especificações

Modelo	BT-580
Nome do produto	Antena cerâmica GPS
Modo de funcionamento	GPS L1
Frequência	GPS L1: 1575.42MHz
Ganho LNA	28±2dB
Figura de ruído	<2dB (Apenas LNA)
VSWR de saída	<1.5
Impedância de saída	50Ω
Ripple da banda passante	±2.0dB (Apenas LNA)
Tensão de alimentação	2.8V-5.0V
Corrente de alimentação	<20mA
Tamanho do módulo	28285mm
Tamanho da antena	25252mm
Tamanho da antena (listado)	28284.8mm
Espessura da cerâmica	2mm
Cabo	Cabo 1.13
Comprimento do fio	5cm (Personalizável)
Forma do conector / junta	IPEX / Geração IPEX (Personalizável)
Peso	<10g
Temperatura de operação	-40°C a +85°C
Temperatura de armazenamento	-40°C a +85°C
Grau de humidade	40%~95%
Tolerância de dimensão (salvo indicação em contrário)	±0.2mm (unidade: mm)

Aplicações

Drones
Navegação de carro
Condução inteligente e dispositivos OBD
Dispositivos partilhados (e.g. , partilha de bicicletas)
Agricultura inteligente
Veículos não tripulados
Localizadores
Armários de BMS e troca de baterias
Produtos de Internet das Coisas (IoT)

Opções de Modelo (Variantes Shopify)

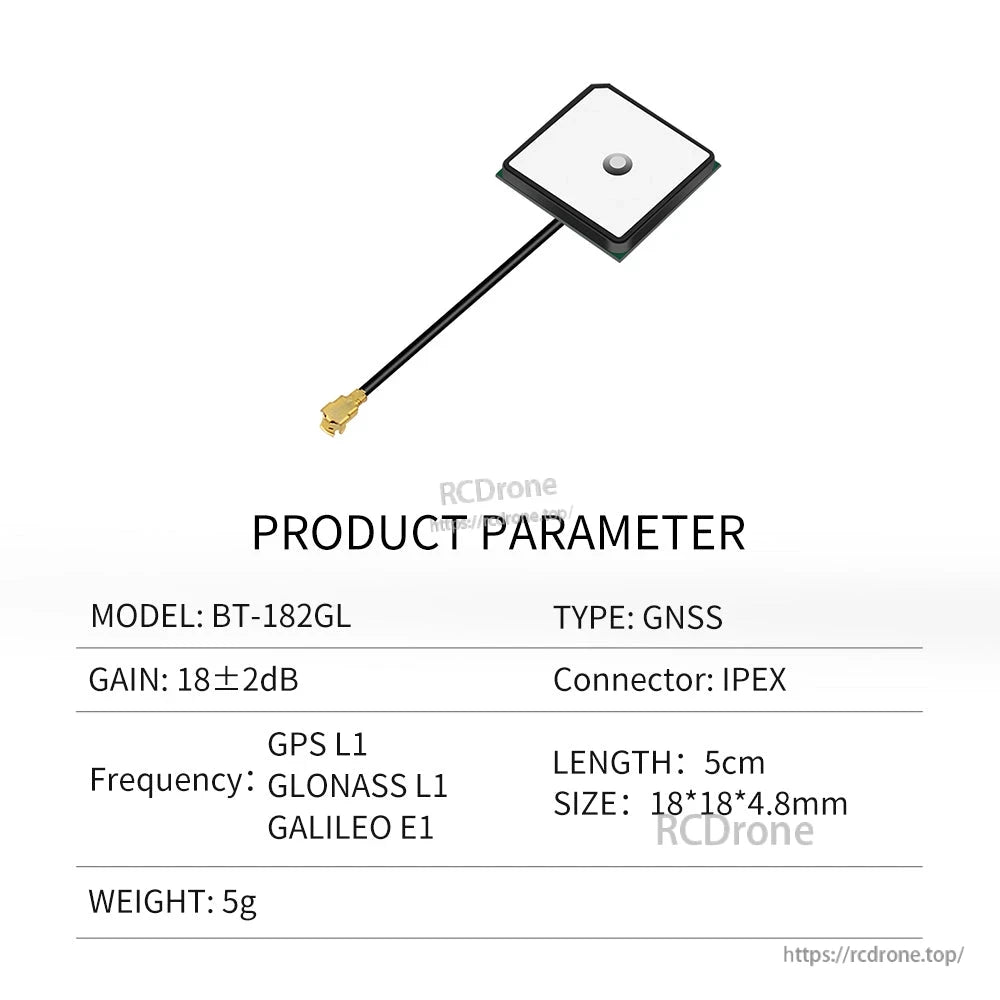

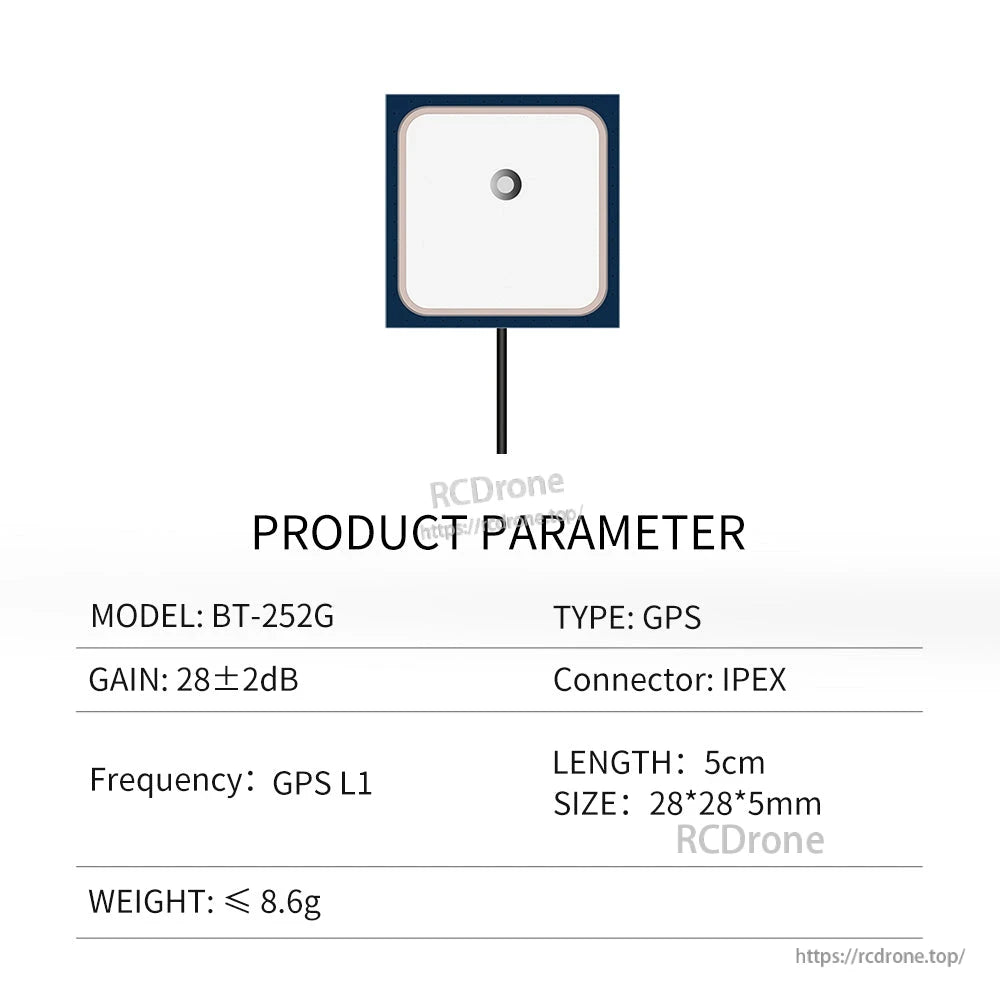

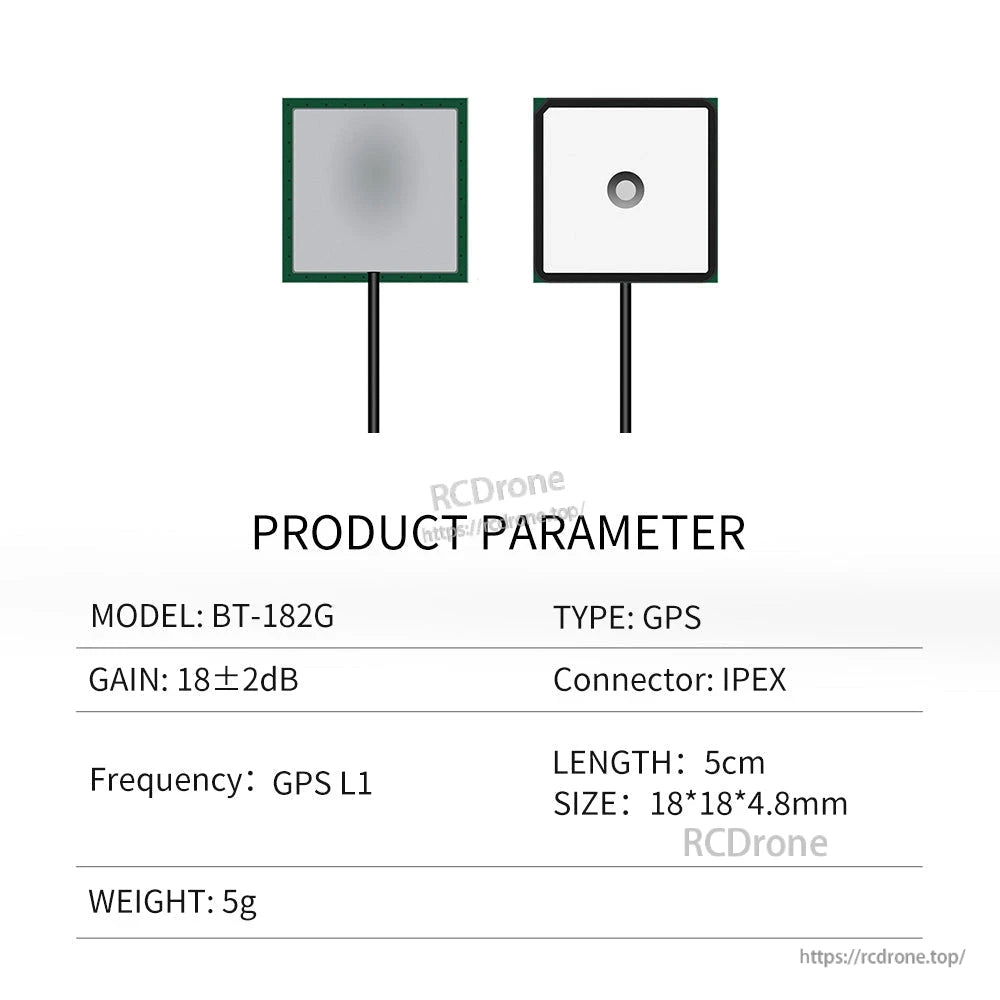

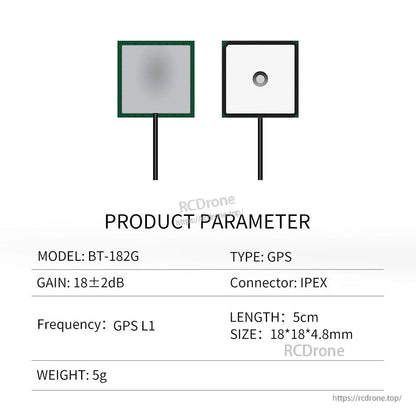

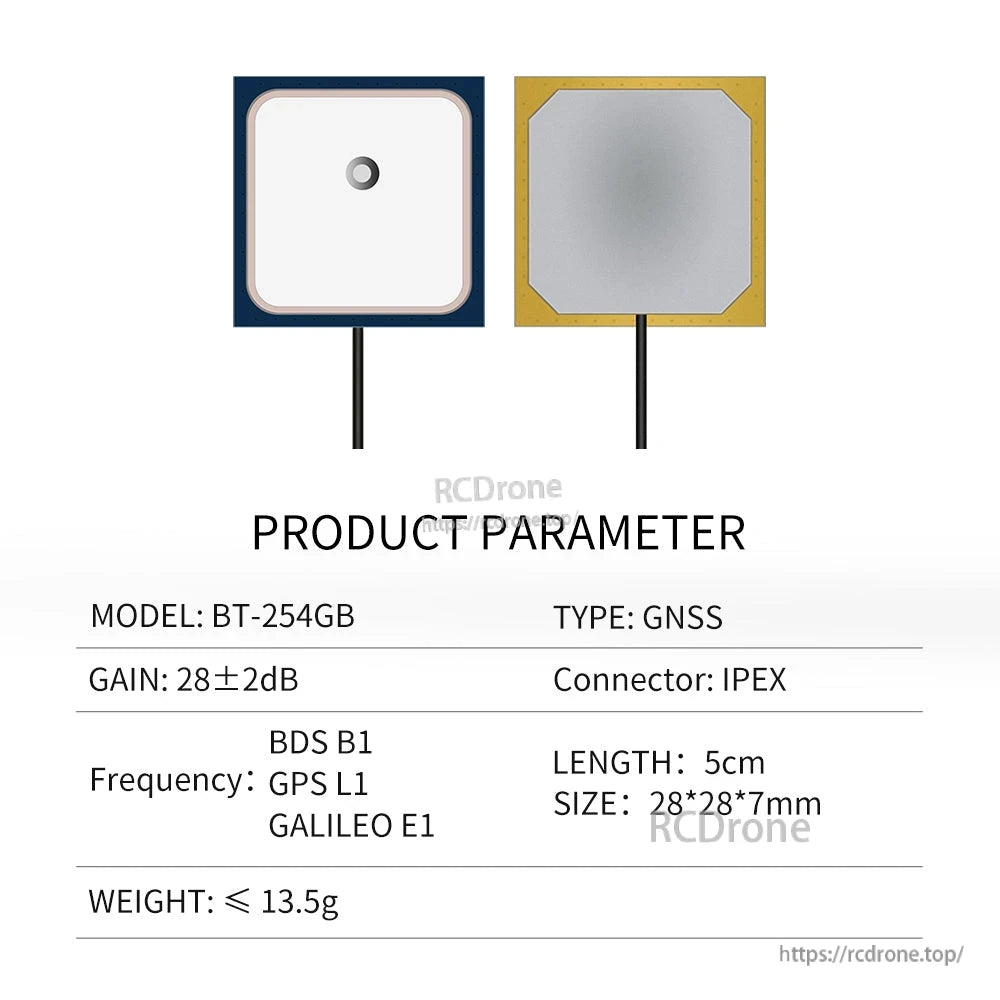

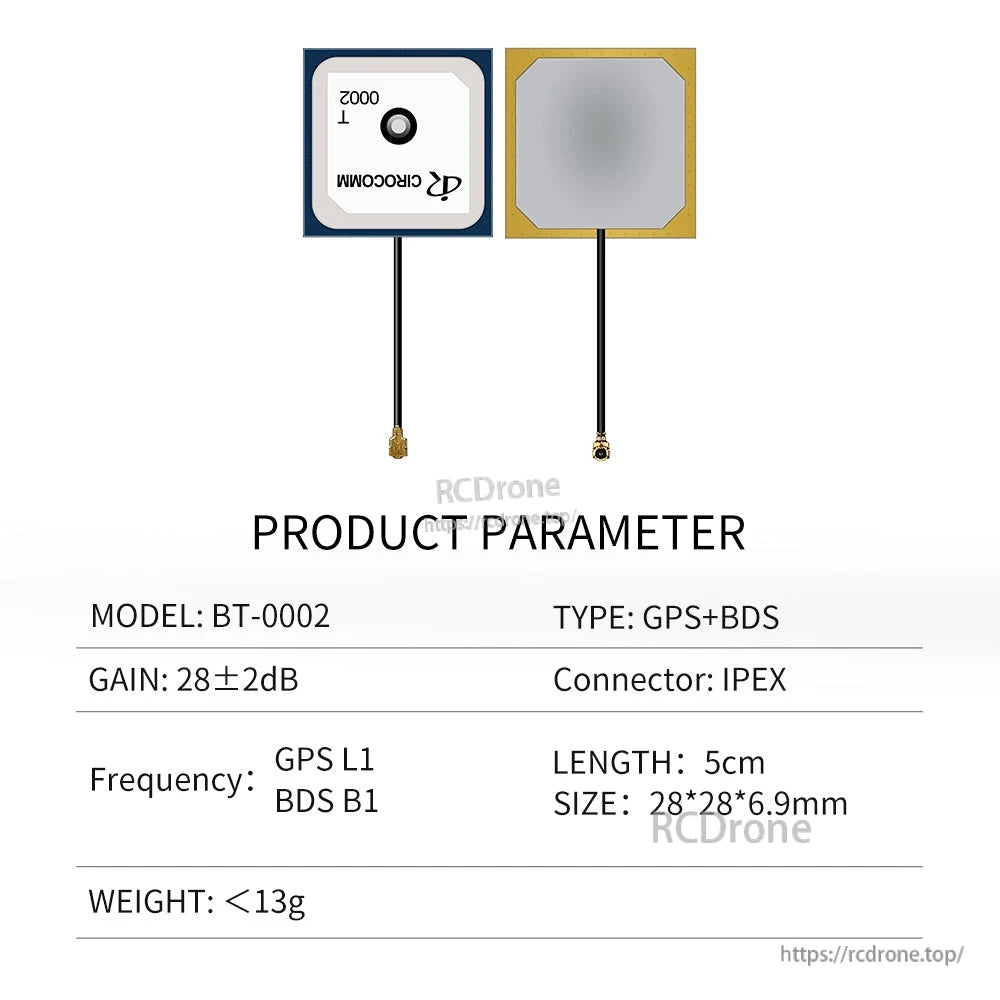

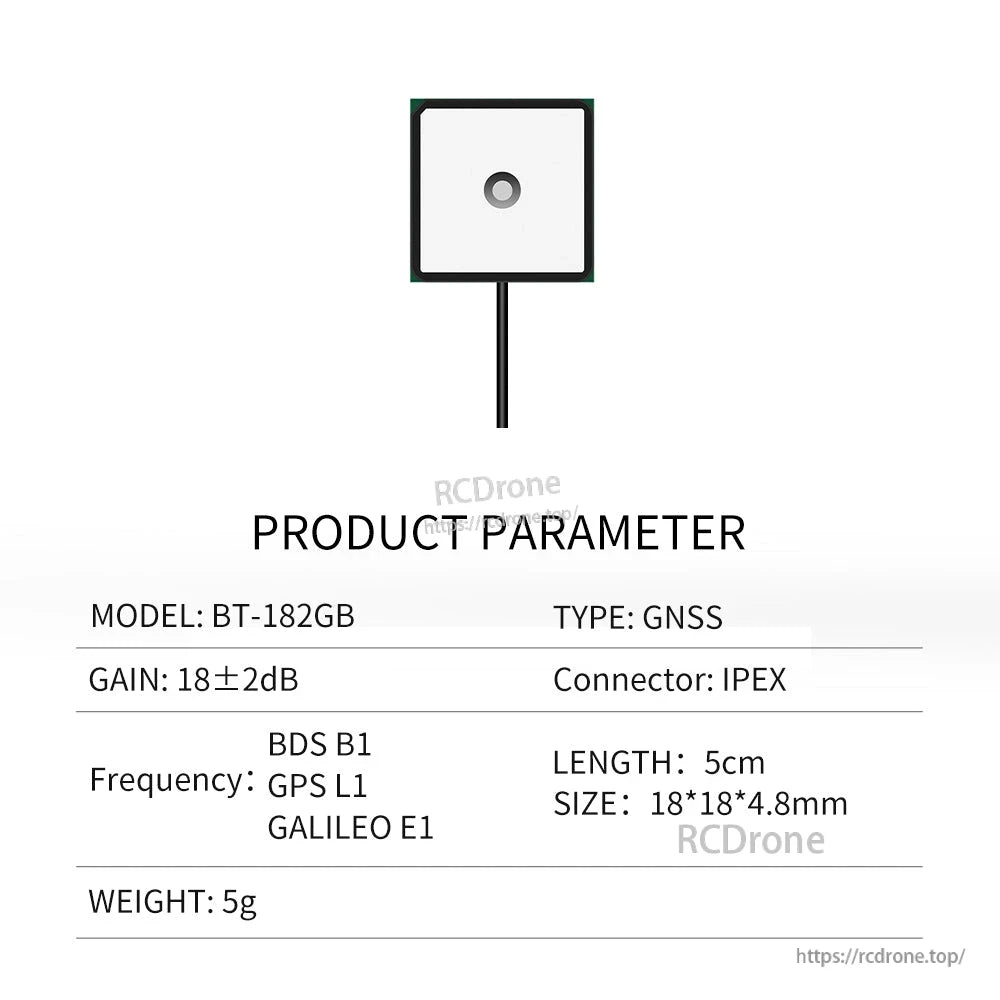

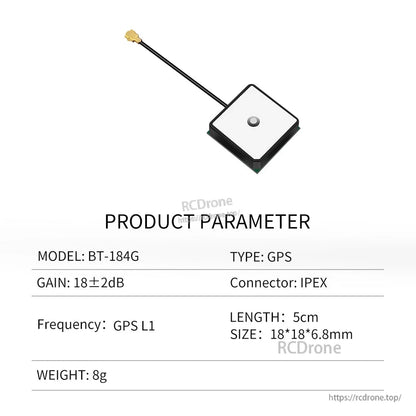

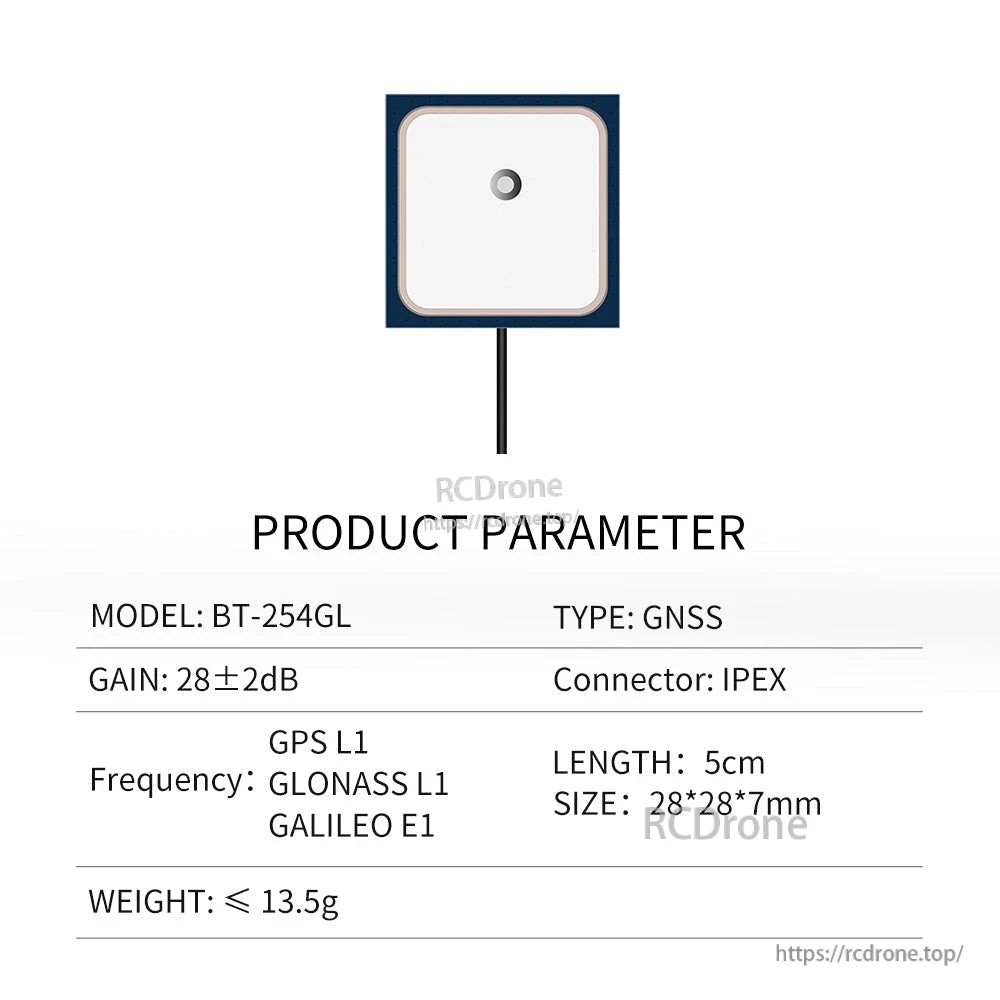

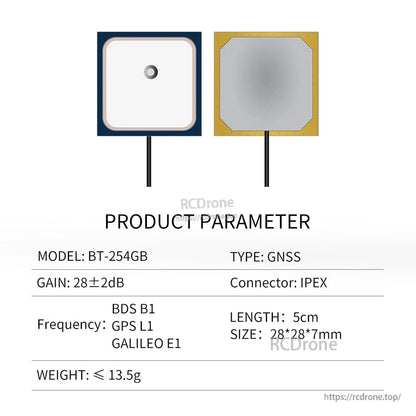

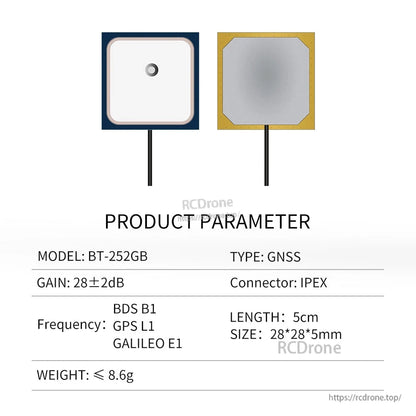

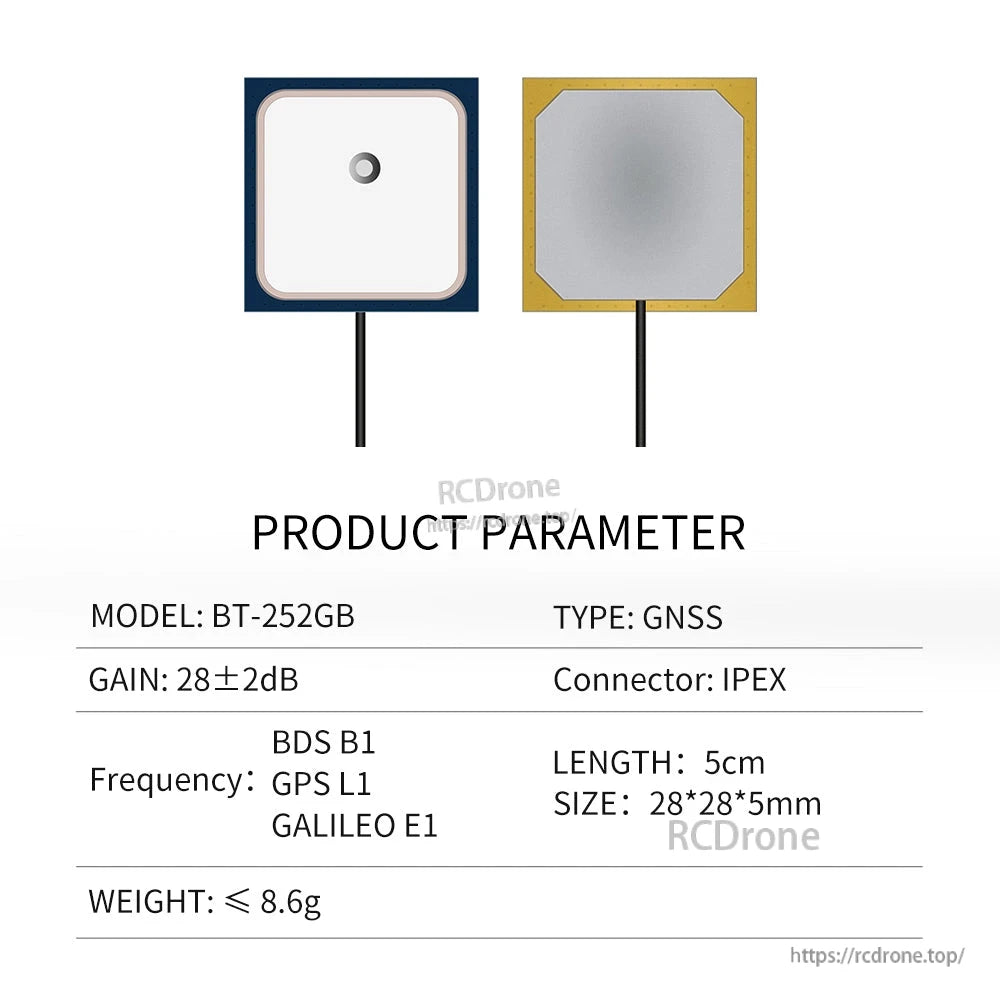

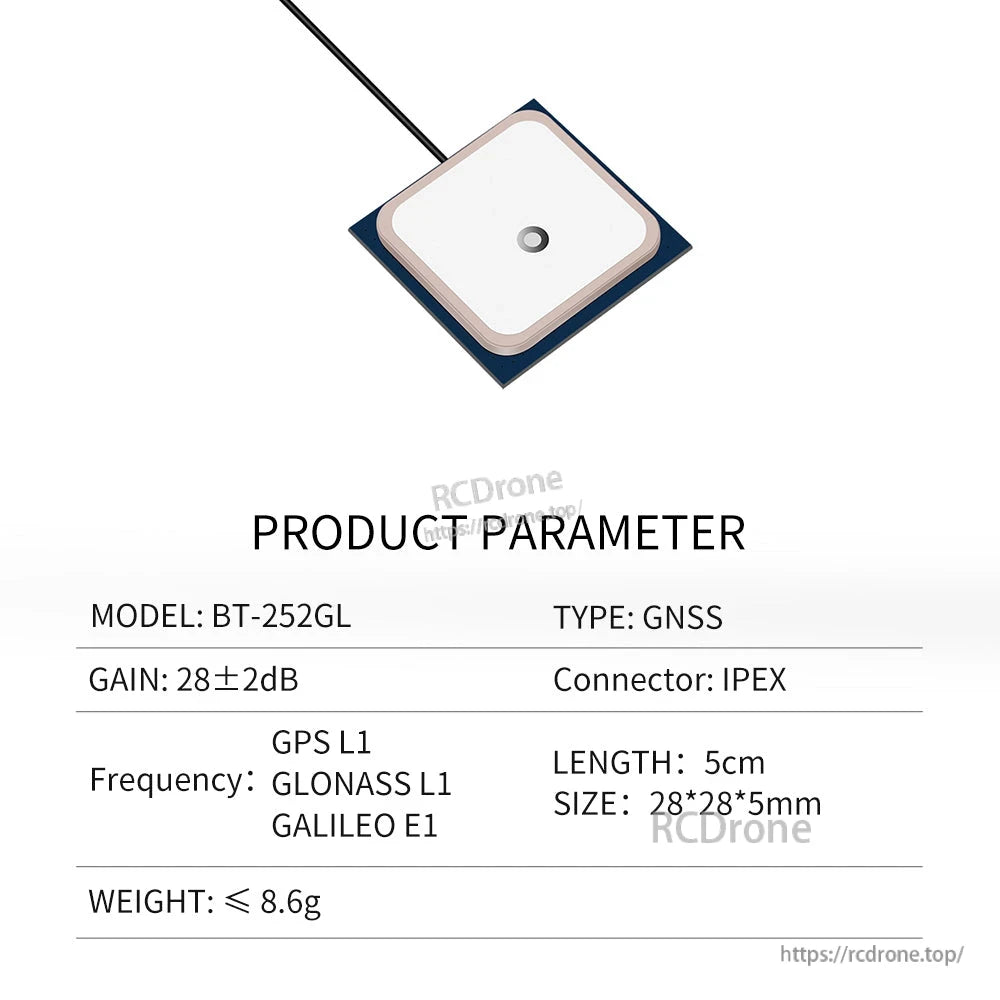

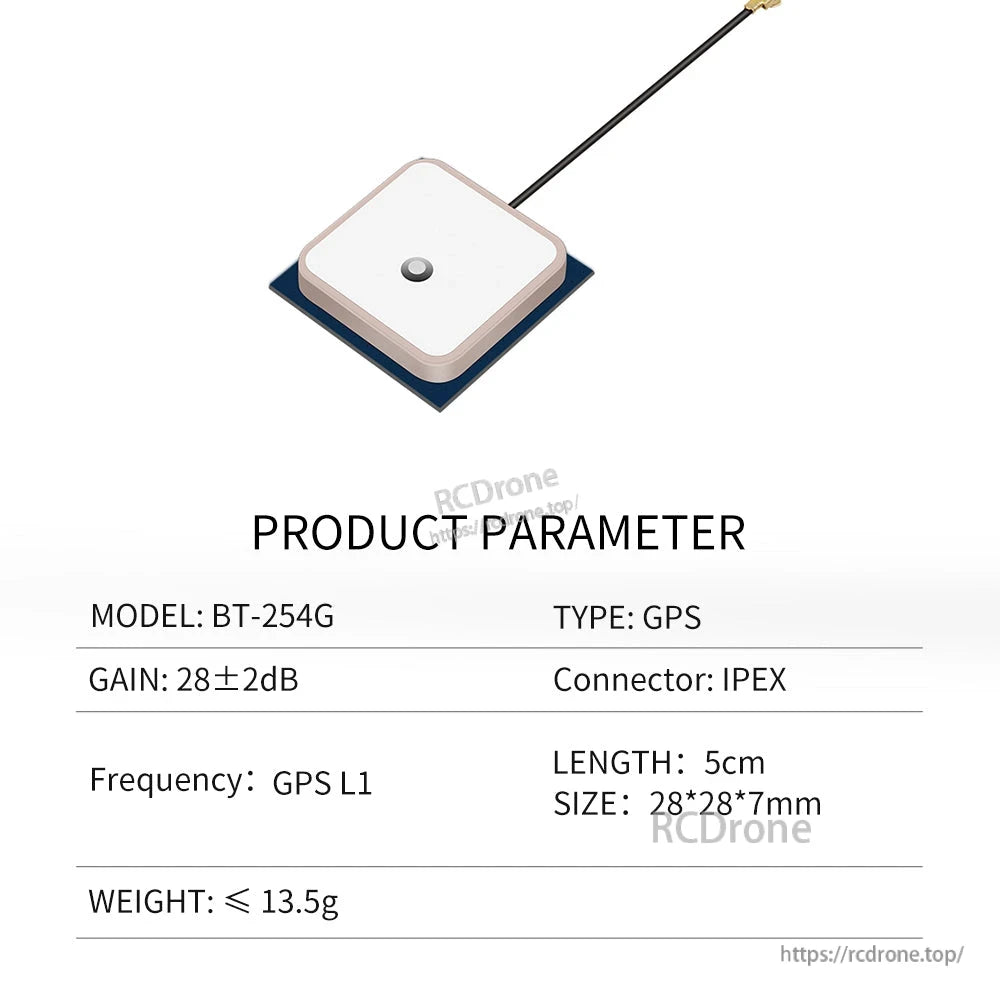

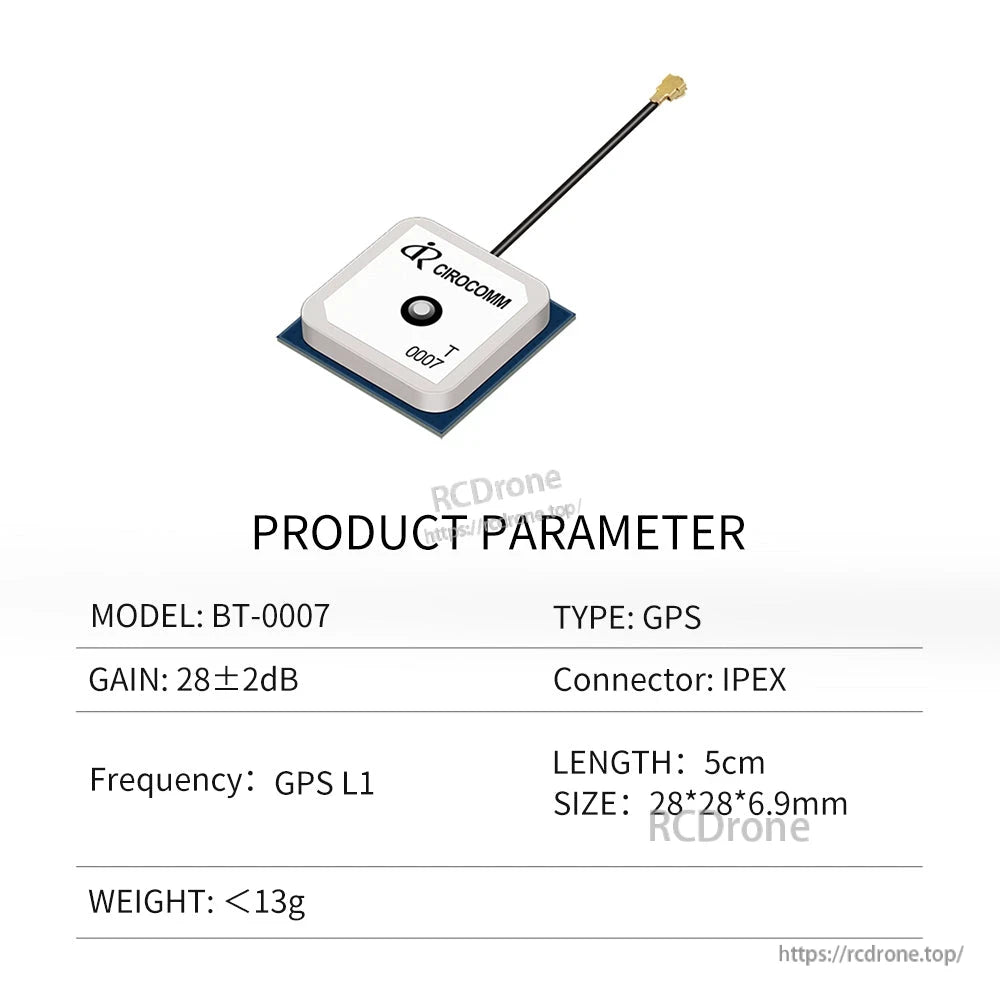

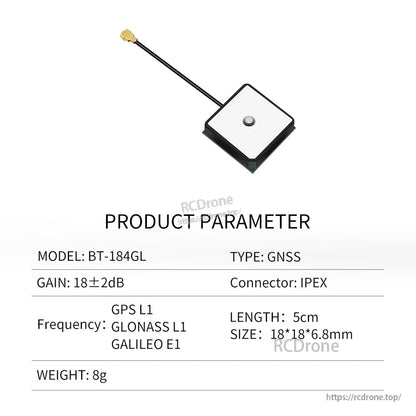

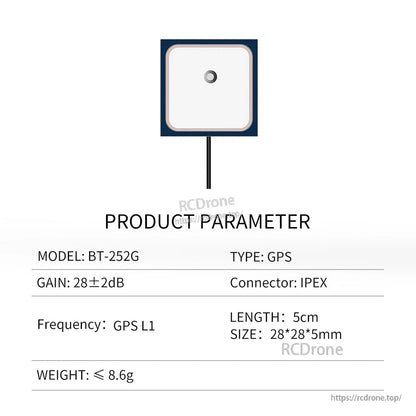

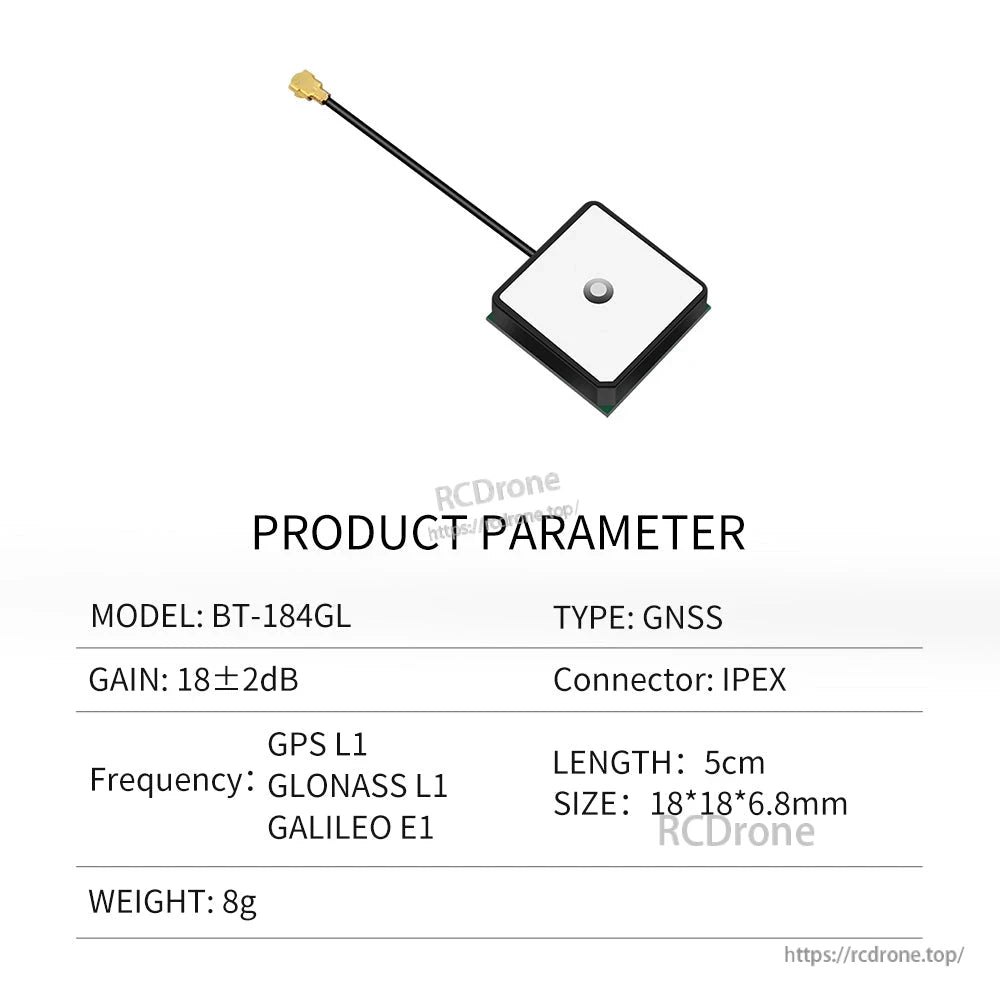

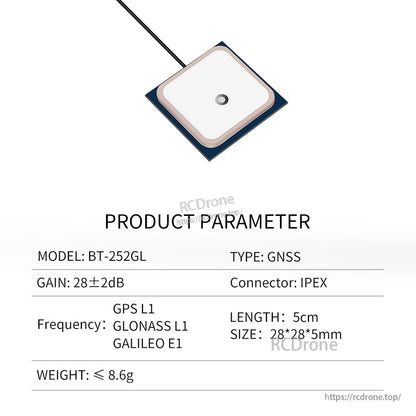

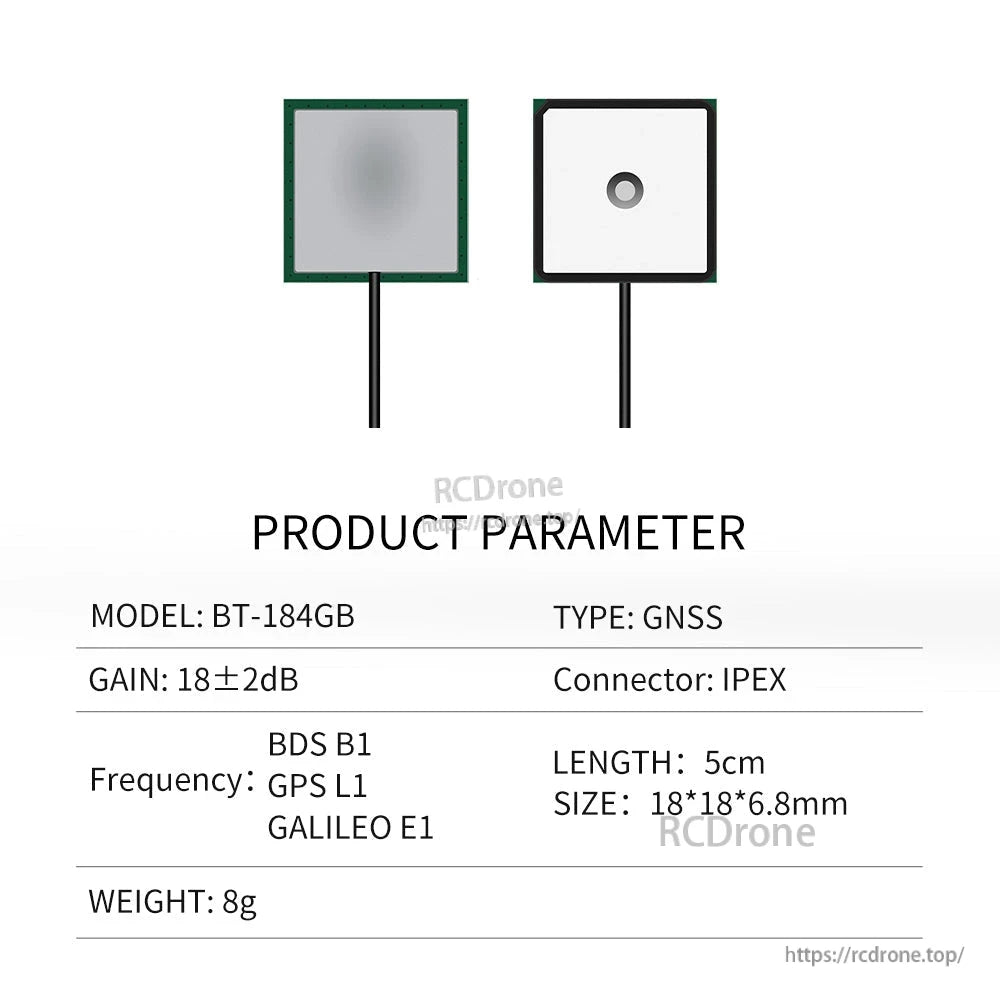

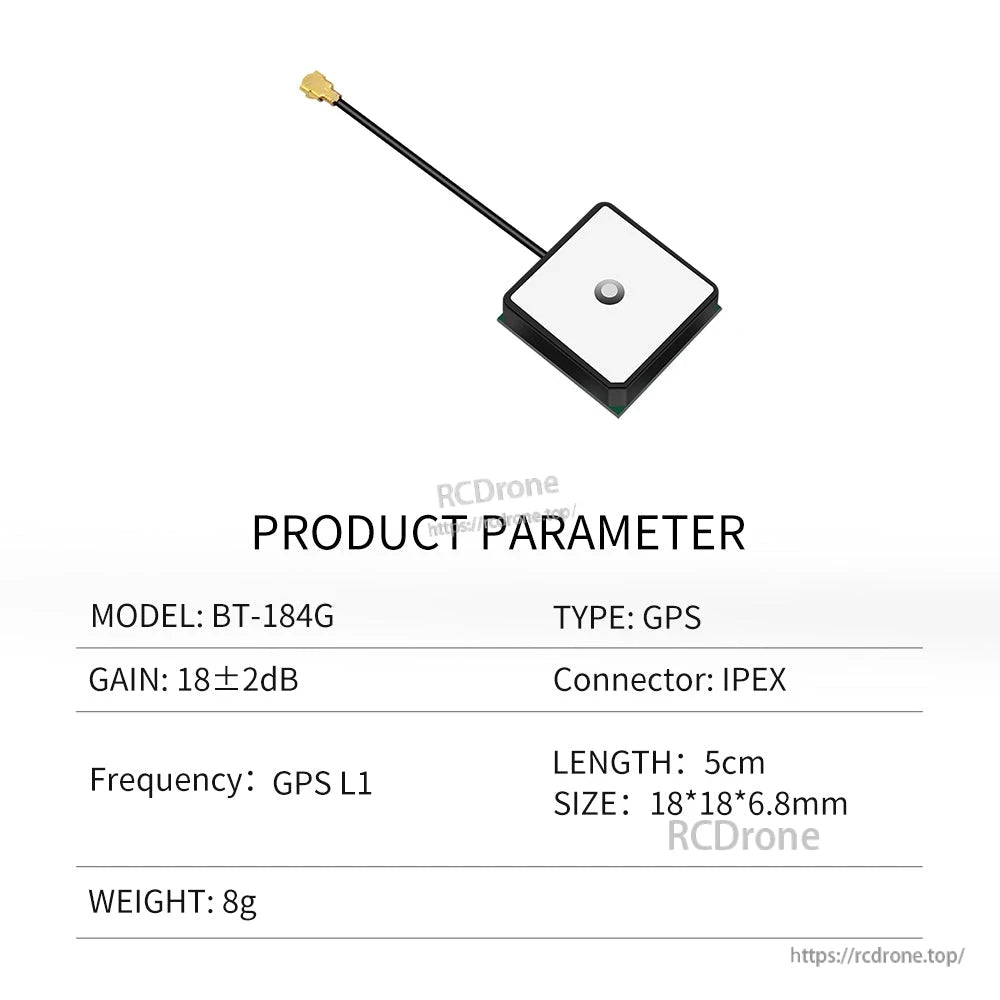

Os valores de opção disponíveis incluem: BT-580, BT-0000, BT-0010, BT-0001, BT-0002, BT-0007, BT-0009, BT-182G, BT-182GB, BT-182GL, BT-184G, BT-184GB, BT-184GL, BT-252G, BT-252GB, BT-252GL, BT-254G, BT-254GB, BT-254GL.

Detalhes

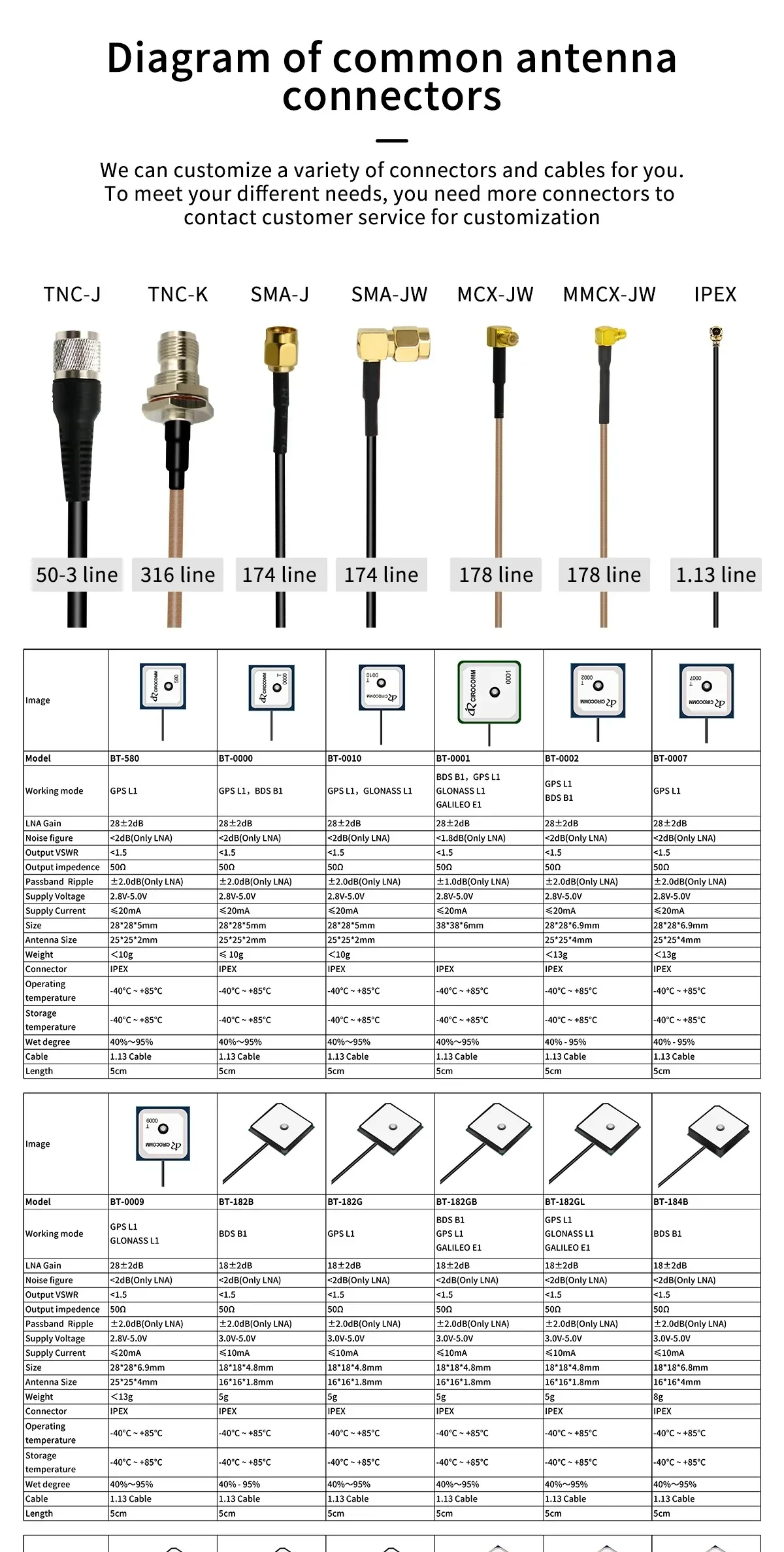

Connector and cable options chart for BT-580 GNSS antenna builds, including IPEX, SMA, MCX and TNC types

Os tipos de conectores e cabos podem ser personalizados para corresponder ao seu controlador de voo, módulo GNSS ou fiação de caixa.

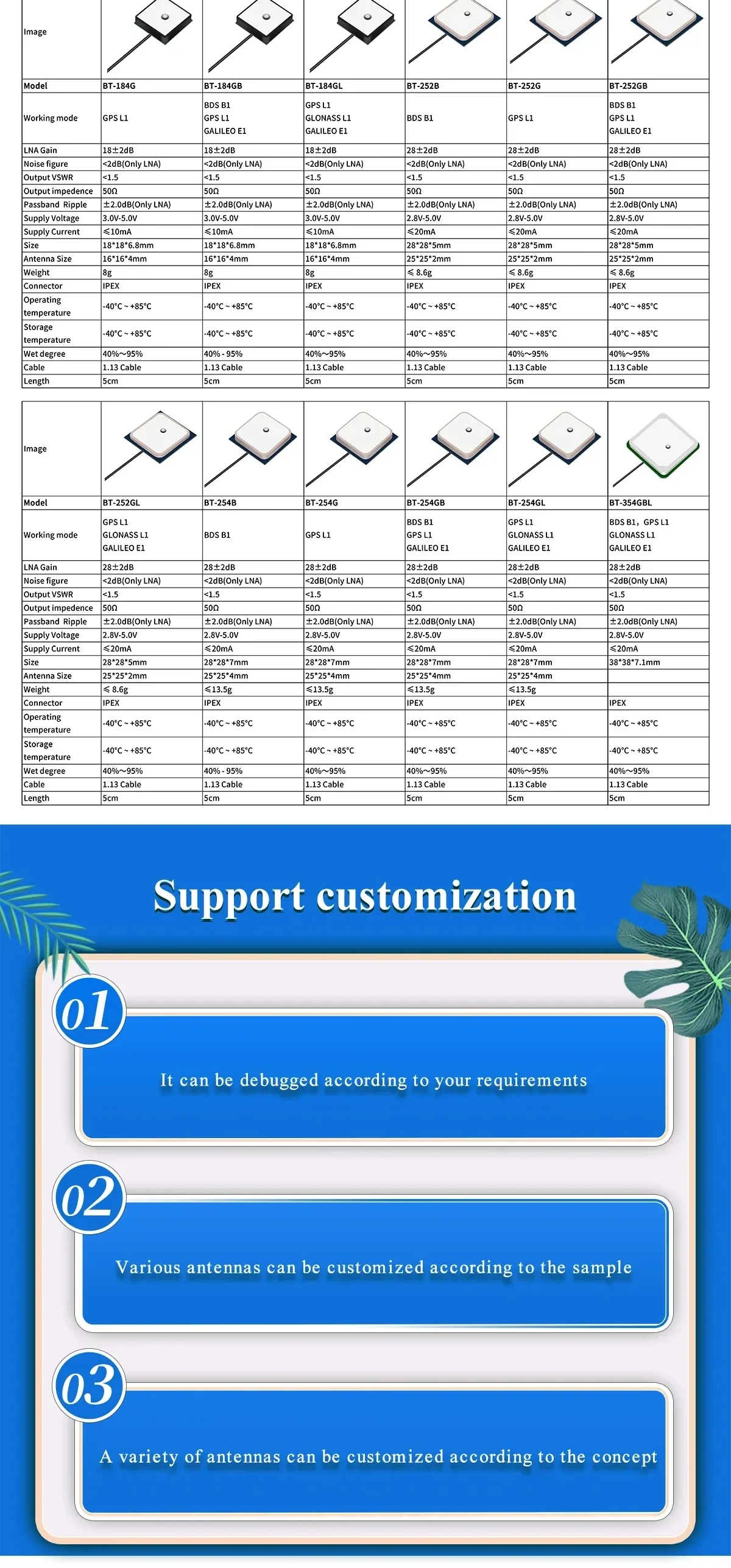

Support customization list for GNSS antenna orders, including sample-based and requirement-based cable/connector builds

Solicite o comprimento do cabo ou o estilo do conector personalizados ao fazer o pedido para se ajustar a estruturas de drones apertadas ou carcaças industriais.

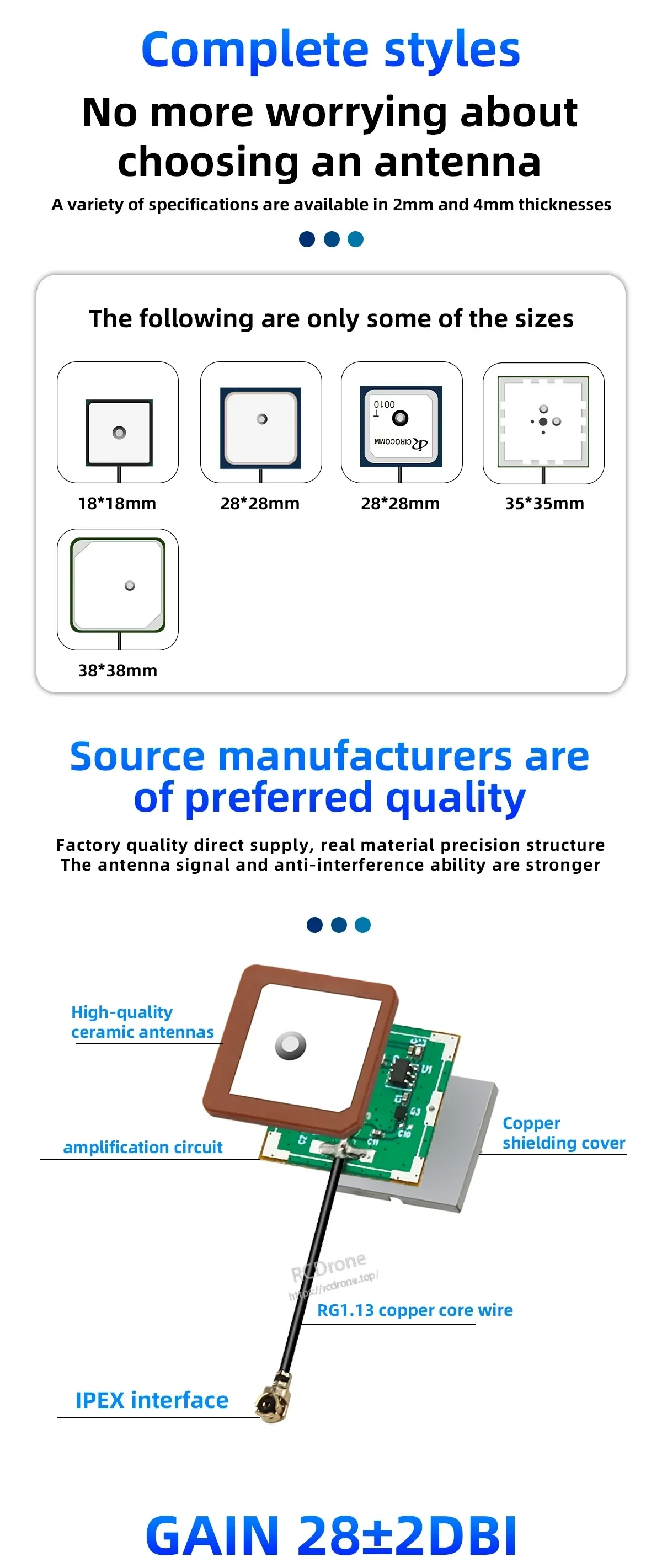

BT-580 ceramic patch GNSS antenna layout with IPEX pigtail and labeled LNA section; gain noted 28±2 dBi

Um LNA integrado (28±2 dB) e um patch cerâmico compacto ajudam a manter uma recepção estável de GPS L1 em instalações pequenas.

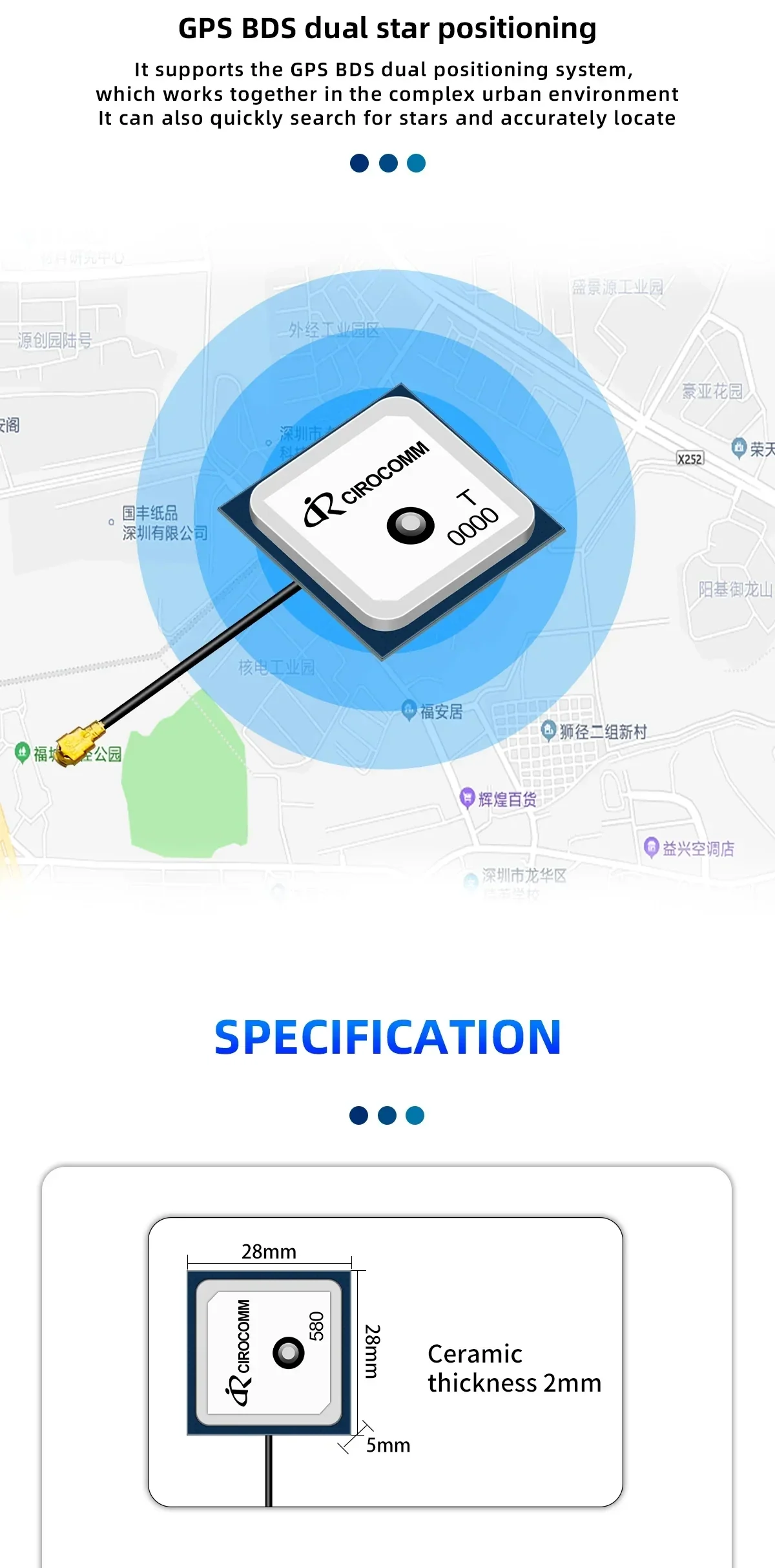

BT-580 GPS/BDS dual-star positioning graphic with 28 mm size callout and 2 mm ceramic thickness specification

A área de 28×28 mm com 2 mm de espessura em cerâmica é projetada para montagens de posicionamento GPS L1 compactas.

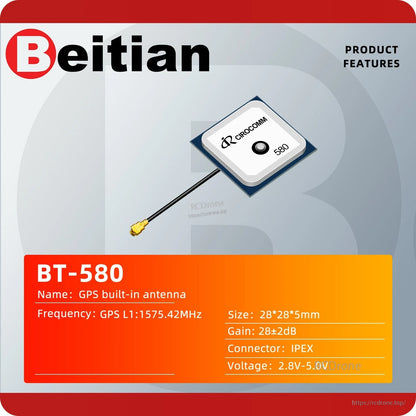

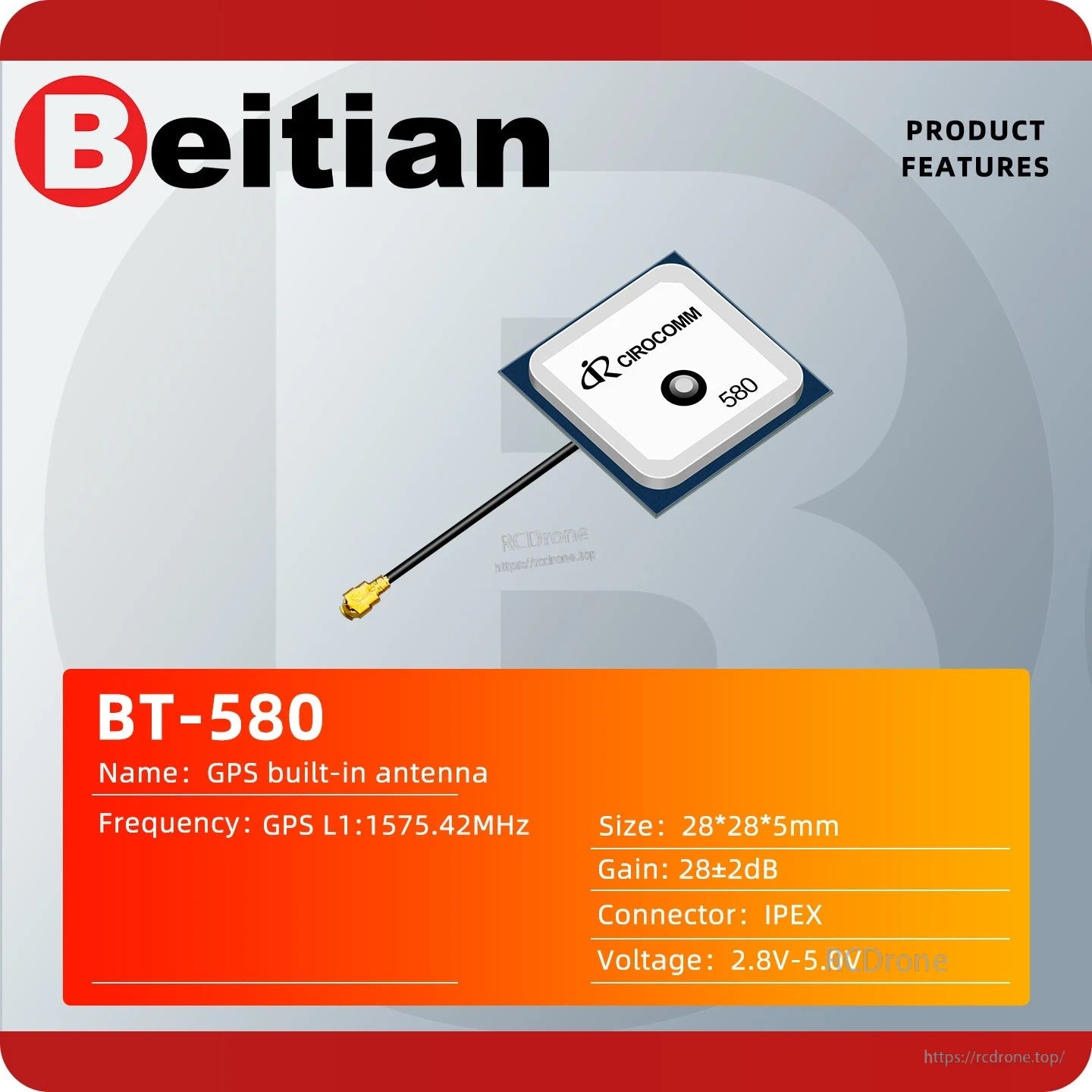

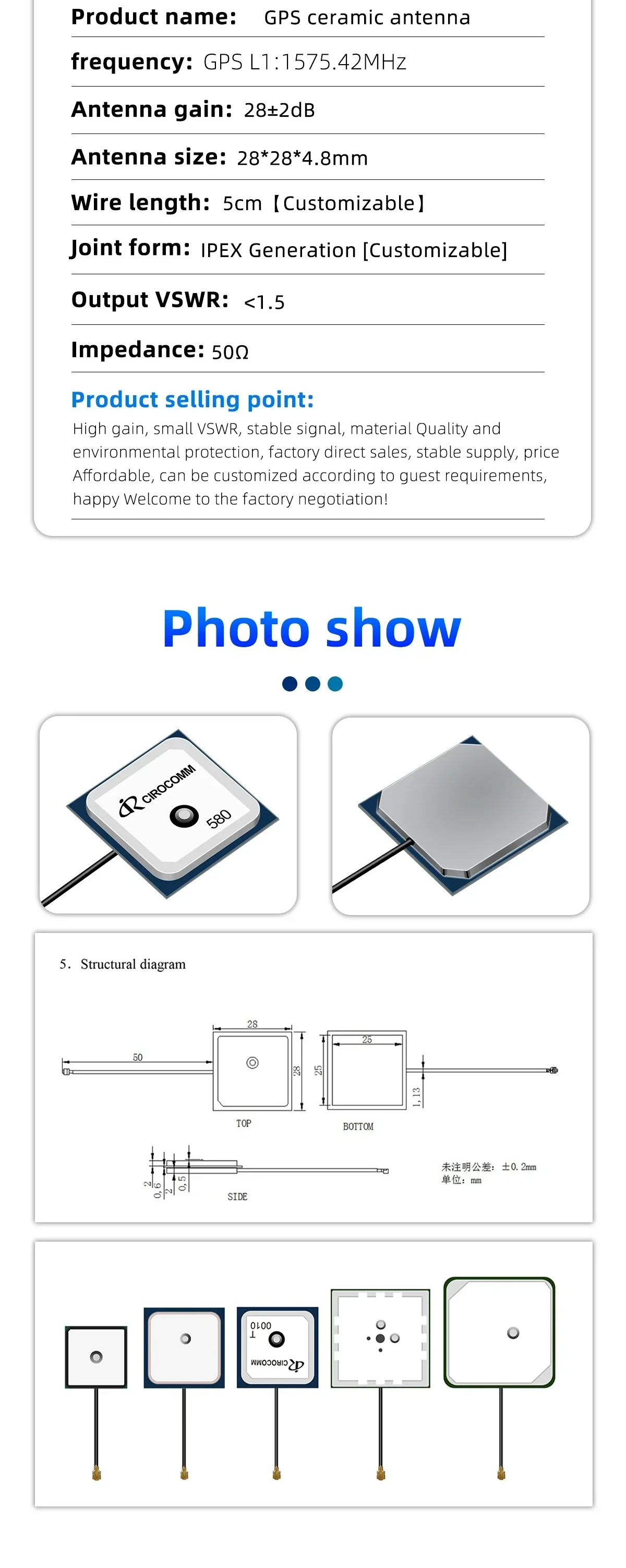

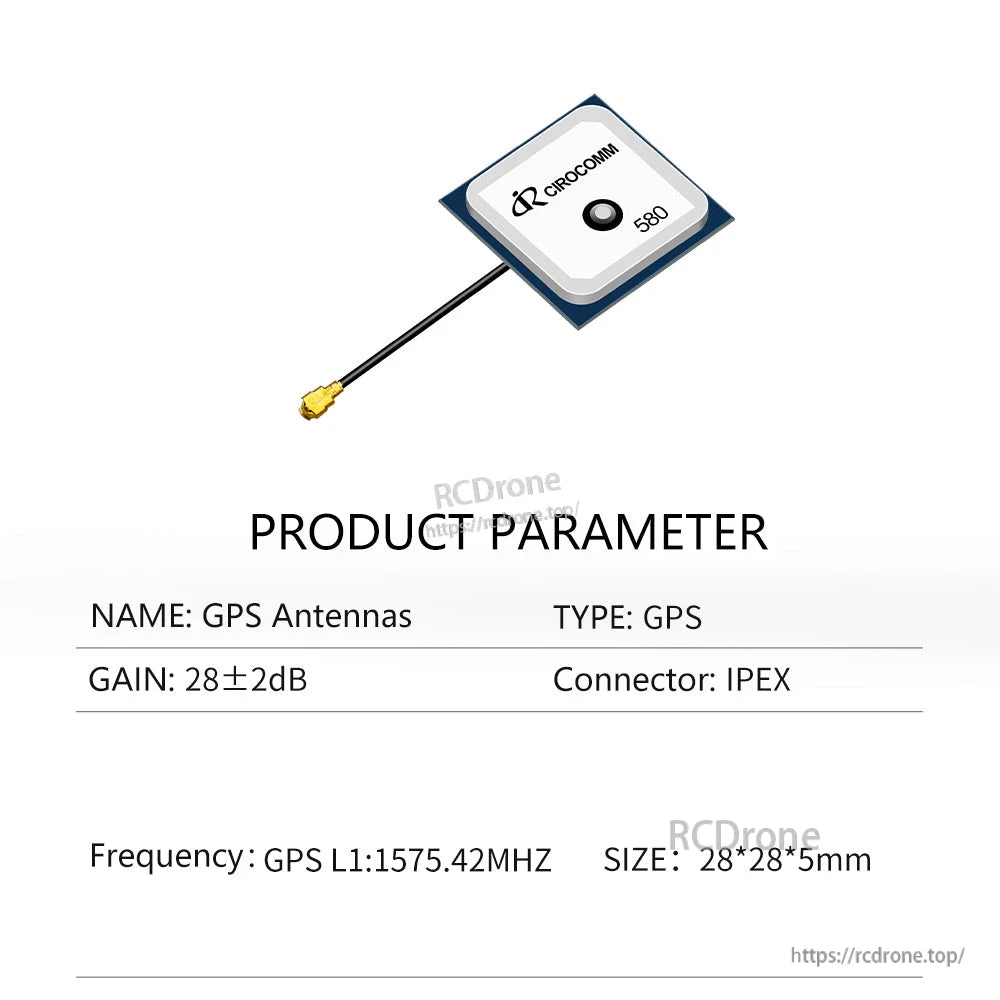

BT-580 GPS ceramic antenna spec panel with frequency 1575.42 MHz, 28×28×4.8 mm size and IPEX joint form

Application icons for GNSS antenna use: car navigation, bike sharing, smart agriculture, unmanned vehicles, IoT

Adequado para drones, dispositivos de navegação, rastreadores de ativos, equipamentos de agricultura inteligente e outros projetos de posicionamento IoT.
